В чем заключается простота и гениальность железнодорожной автосцепки

Железнодорожная автосцепка — это один из важнейших элементов железнодорожного транспорта, обеспечивающий надежное соединение отдельных вагонов в железнодорожный состав. С первого взгляда она может показаться простой «защёлкой», однако за этим механизмом скрывается ряд инженерных решений, которые позволяют решить достаточно сложные задачи, связанные с износом соединения и гашением избыточных толчков. Давайте в данной публикации разберёмся с этим вопросом.

История изобретения автосцепки

Механизм сцепления вагонов должен решать сразу несколько задач. Во-первых, конечно же, он должен соединять единицы подвижного состава, но скрепить вагоны жестким креплением не самое лучшее решение, так как ударные и тяговые нагрузки просто разобьют такое соединение и быстро приведут его в негодность. Понимая это, американский инженер Эли Джанни в 1873 году разрабатывает и патентует автосцепку, которая в последствии стала основой для большинства современных систем.

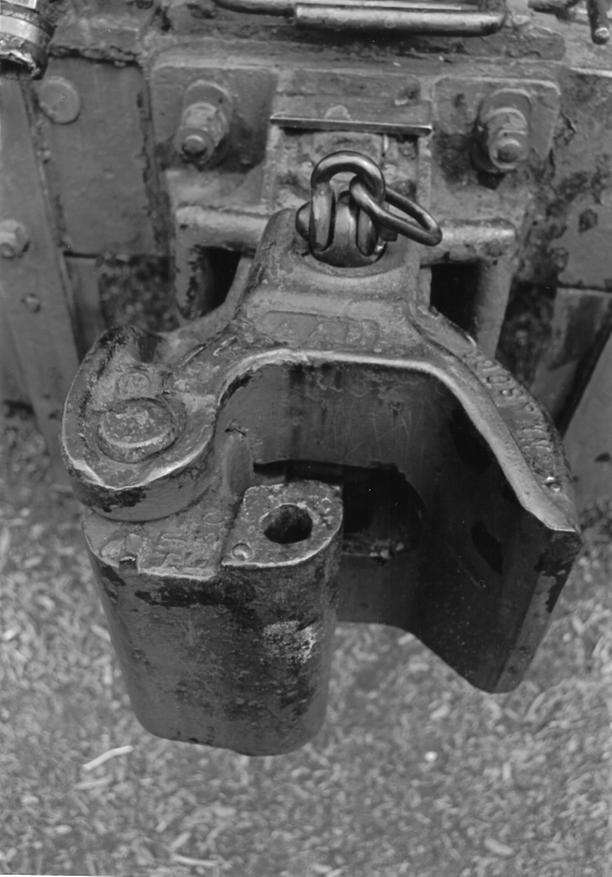

Эта автосцепка, получившая название Janney coupler, была способна автоматически сцепляться при столкновении вагонов, исключая необходимость ручной работы, что снизило травматизм на железной дороге. Также за счёт технологических люфтов автосцепка компенсировала тяговые и ударные нагрузки, что значительно продлевало срок службы узла и повышало комфорт.

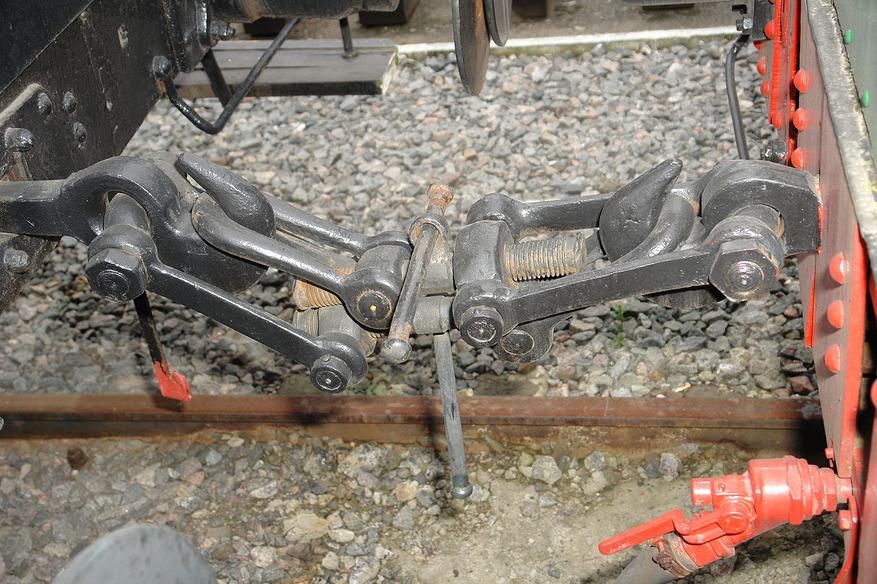

Однако в Европе и России активно использовалась винтовая упряжь, отличающаяся меньшей безопасностью.

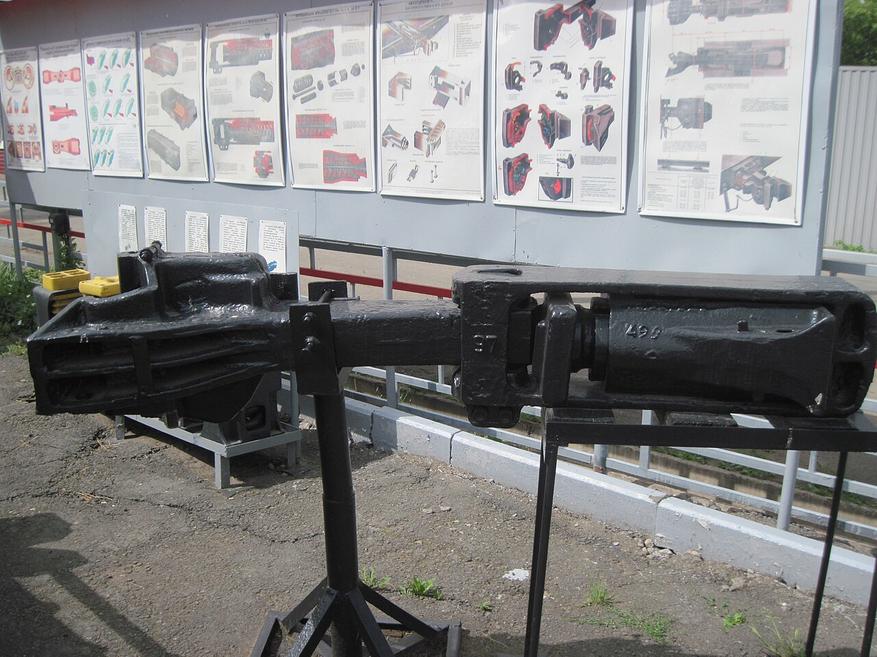

Только в XX веке, когда грузовые составы стали тяжелее, а скорость движения возросла, стало очевидным преимущество автосцепки Джанни. В Советском Союзе в 1932 году начали использовать автосцепку типа СА-3 (советская автосцепка тип 3), которая была усовершенствованной версией конструкции Джанни. По сути, эта конструкция, за исключением нескольких дополнений, широко используется и по сей день. Современные автосцепки приобрели свой нынешний внешний вид в середине XX века, когда были добавлены элементы, повышающие надежность и безопасность сцепки, такие как защита от самопроизвольного расцепления и система амортизации ударов.

Простота и гениальность конструкции

Главное достоинство автосцепки заключается в её способности выдерживать огромные нагрузки без значительного износа, а также в автоматическом сцеплении вагонов без участия человека. Это достигается благодаря специальной конструкции и допускам свободного хода. Казалось бы, простая конструкционная особенность решила много проблем, а автосцепки, основанные на этом принципе работы, будут использоваться ещё многие годы.

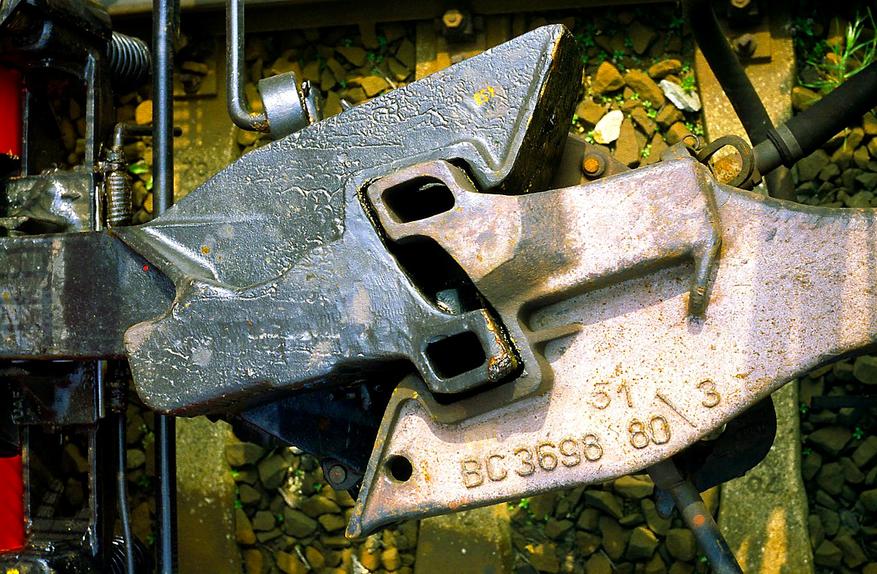

Небольшая подвижность деталей автосцепки позволяет равномерно распределять нагрузки между вагонами, что снижает износ и риск их поломки. Автосцепка способна выдерживать толчки и рывки, неизбежные при движении поезда, без разрушения. Механизм состоит из кулачков, замка и амортизационных элементов. Они автоматически соединяются при сближении вагонов.

Стоит отметить, что в пассажирских железнодорожных составах также используется классическая автосцепка. Однако для повышения комфорта пассажиров в таких вагонах применяется ряд и других инженерных решений. Автосцепки оборудованы специальными поглощающими аппаратами, которые гасят удары. Переходы между вагонами также служат своего рода натяжителями, которые обеспечивают оптимальное натяжение между автосцепками двух вагонов. Это также положительно сказывается на гашении ударов и вибраций. Разумеется, чем современнее вагон, тем современнее и сложнее применяемые решения, но все они построены вокруг классической автосцепки.

Заключение

Автосцепка — это пример того, как простота конструкции может сочетаться с гениальностью инженерной мысли. Она не только обеспечивает надежное соединение вагонов, но и делает поездки безопасными и комфортными для пассажиров и грузов. Это яркий пример того, как технологические решения могут выдерживать испытание временем, оставаясь актуальными на протяжении более чем столетия, и кто знает, сколько ещё эта конструкция будет актуальной. А на этом у меня всё, всем спасибо за внимание.
