Степени защиты IP66, IP67, IP68 и IP69 — в чём разница

Современный уровень развития производства подразумевает применение принципа стандартизации, в том числе в части обеспечения безопасности. В сфере производства электротехнического оборудования и электронных устройств одним из направлений стандартизации являются проблемы устойчивости технических устройств при эксплуатации к проникновению твердых предметов и воды, напрямую влияющих на надежность работы и на безопасность пользователей.

На территории Российской Федерации данные требования устанавливаются межгосударственным стандартом ГОСТ 14254-2015, разработанным на основе международного стандарта IEC 60529:2013.

В стандарте IEC и в ГОСТ код «IP» расшифровывается как «Ingress Protection» и «International Protection» соответственно, что в обоих случаях переводится термином «Международная защита».

Следующие за буквенным кодом цифровые обозначения классифицируют уровень защиты устройства по двум критериям. Первая из них указывает класс защиты от пыли и твердых предметов и имеет градацию от 0 до 6, вторая — класс защиты от влаги с градацией от 0 до 9. Большее значение числа обозначает большую степень защиты, то есть код 0 указывает на полное отсутствие защиты по любому из опасных факторов.

Присвоение оборудованию или устройству кода устанавливается по результатам испытаний. Так, испытание на проникновение внешних предметов производится с помощью щупа доступности (металлической сферы, стержня или проволоки различного диаметра), испытание на пылезащищенность — в пылевой камере с объемной циркуляцией пыли фракцией не более 75 мкм. При этом по стандарту IEC в качестве пыли используется непроводящая и неабразивная пыль минерала талька. ГОСТ допускает более жесткие условия испытаний с использованием токопроводящей или абразивной токонепроводящей пыли.

Как видно из обозначения приведенных в заголовке кодов защиты, все они относятся к высшему по степени пылезащищенности классу 6 — пыленепроницаемому. Очевидно, что разница между указанными степенями защиты определяется по второй классификационной цифре кода, указывающей на влагозащищенность устройства. Рассмотрим ее исходя как из условий испытаний, так и из допустимых условий эксплуатации устройств.

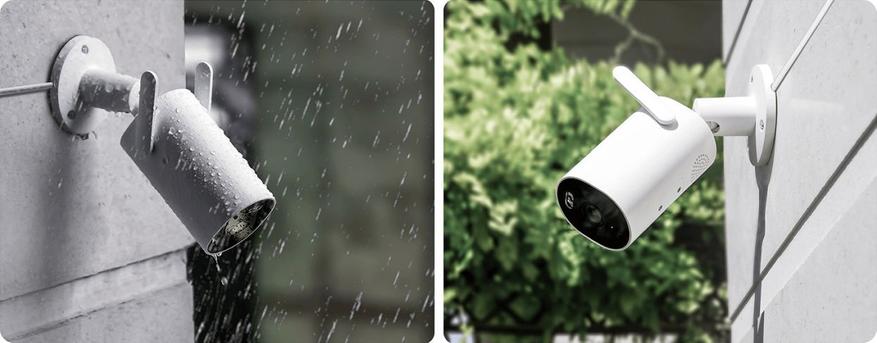

Степень защиты IP66. При испытании устройство в течение не менее 3 минут подвергается воздействию водяной струи, подаваемой из брандспойта с расстояния 2,5-3 метра с расходом 100 литров в минуту. Условия эксплуатации классифицируются как «сильное действие струи», пример технических устройств с IP66 — промышленные автоматические выключатели, светильники и камеры видеонаблюдения для установки в производственных цехах и на открытом воздухе.

Степень защиты IP67. Испытание заключается в погружении устройства в резервуар с водой на 30 минут, при этом в зависимости от габаритов образца глубина погружения должна составлять не менее 15 см от его верхней и не менее 1 м от нижней точек. Допустимое использование — «временное непродолжительное погружение», данной степенью защиты обладают многие промышленные устройства и приборы, а также знакомые всем электронные гаджеты — смартфоны и планшеты, смарт-часы, светодиодные светильники и ленты.

Степень защиты IP68. Условия испытания аналогичны IP67, но по согласованию с заказчиком более жесткие по глубине погружения (от 2 до 6 метров) и времени выдержки (до 1 часа). Технические устройства с допуском на «длительное погружение» — камеры для подводной съемки, практически все модели iPhone от Apple, многие топовые модели смартфонов Huawei и Samsung Galaxy.

Степень защиты IP69. Испытательный образец подвергается воздействию струи воды температурой 80°C под давлением 100 бар с расстояния 10-15 см. Условия эксплуатации, классифицируемые как «горячая струя воды под высоким давлением», более характерны для техники и приборов, работающих с высокими температурой и влажностью. При этом сертифицировать свою продукцию на соответствие коду IP69 начали такие производители интеллектуальных устройств, как Apple, Xiaomi, Honor, хотя практический смысл подобной сертификации пока не совсем понятен.

Важными для практических пользователей сертифицированных по стандарту IP технических устройств и гаджетов являются два момента.

Во-первых, допуск на защиту от влаги распространяется только на пресную воду, воздействие других жидкостей — соленой воды, моющих средств, растворителей — может привести к нарушению герметичности устройства и выходу его из строя, поражению человека электрическим током, а также нарушает условия гарантии производителя.

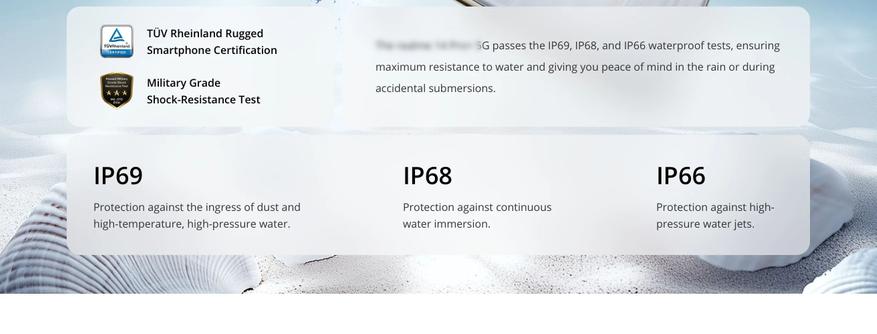

Во-вторых, более высокое значение кода не означает распространение разрешенных условий использования на более низкий класс защиты. Так, код IP67, допускающий кратковременное погружение устройства в воду, не гарантирует защиту от влаги при помещении этого же устройства под струю воды. Каждый из допусков требует отдельной сертификации с проведением испытаний. что указывается производителем в заводской документации или при маркировке, например, IP66+IP67, IP67+IP68+IP69.

На некоторых устройствах, в основном телефонах, смарт-часах, фитнесс-браслетах, рядом с маркировкой по стандарту IP можно увидеть маркировку типа 3ATM или 5ATM, также указывающую на степень водозащиты и допустимую глубину погружения гаджетов. Как известно, давлению 1 атм соответствует давление водяного столба высотой 10 метров, приведенные примеры указывают на глубину 30 и 50 метров соответственно. Как правило, подобные допуски устанавливаются производителями на основе собственных стандартов и процедур.
