Проблема измерения сопротивления смотанного кабеля

Всё началось с того, что при измерении сопротивления кабеля, смотанного в бухту, прибор YR1035+ показал совершенно нереальное значение (в семь раз больше ожидаемого). Я подумал, что прибор сломался и заказал другой, но уже во время его доставки догадался, в чём проблема.

Как это не удивительно, судя по всему, причина в индуктивности, ведь бухта провода это тоже катушка.

Приборы для измерения внутреннего сопротивления элементов питания можно использовать не только для анализа аккумуляторов и батареек, но и для измерения малых сопротивлений, например сопротивления жил кабелей. Вот только измерение у этих приборов происходит на переменном токе с частотой 1000 Гц и, как оказалось, даже очень небольшая индуктивность измеряемого объекта искажает результаты в несколько раз, причём результаты могут показываться как больше, так и меньше реальных.

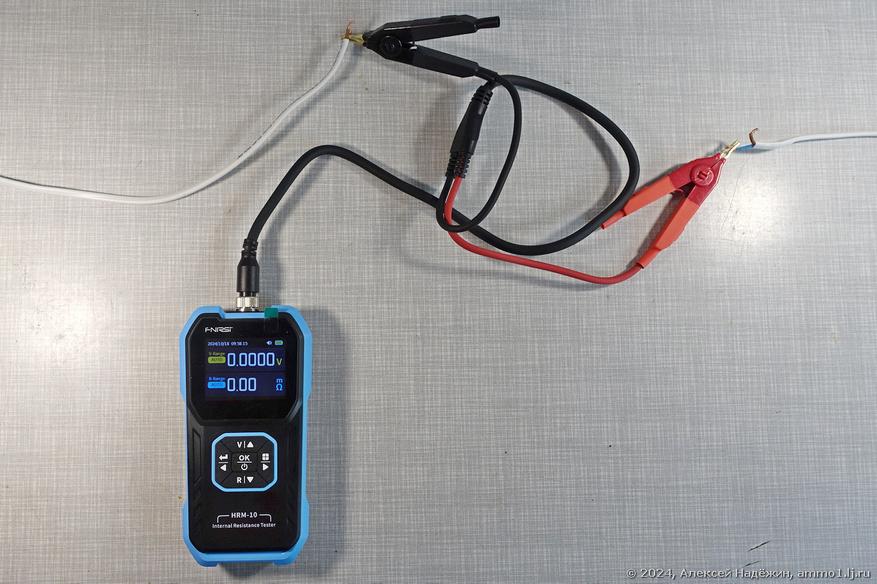

На заглавном фото прибор FNIRSI HRM-10 пытается изменить сопротивление 20 метров провода, сечением 0.75 мм², которое на самом деле составляет около 0.5 Ом (500 мОм). Значения на экране прыгают от 0 до 700 мОм.

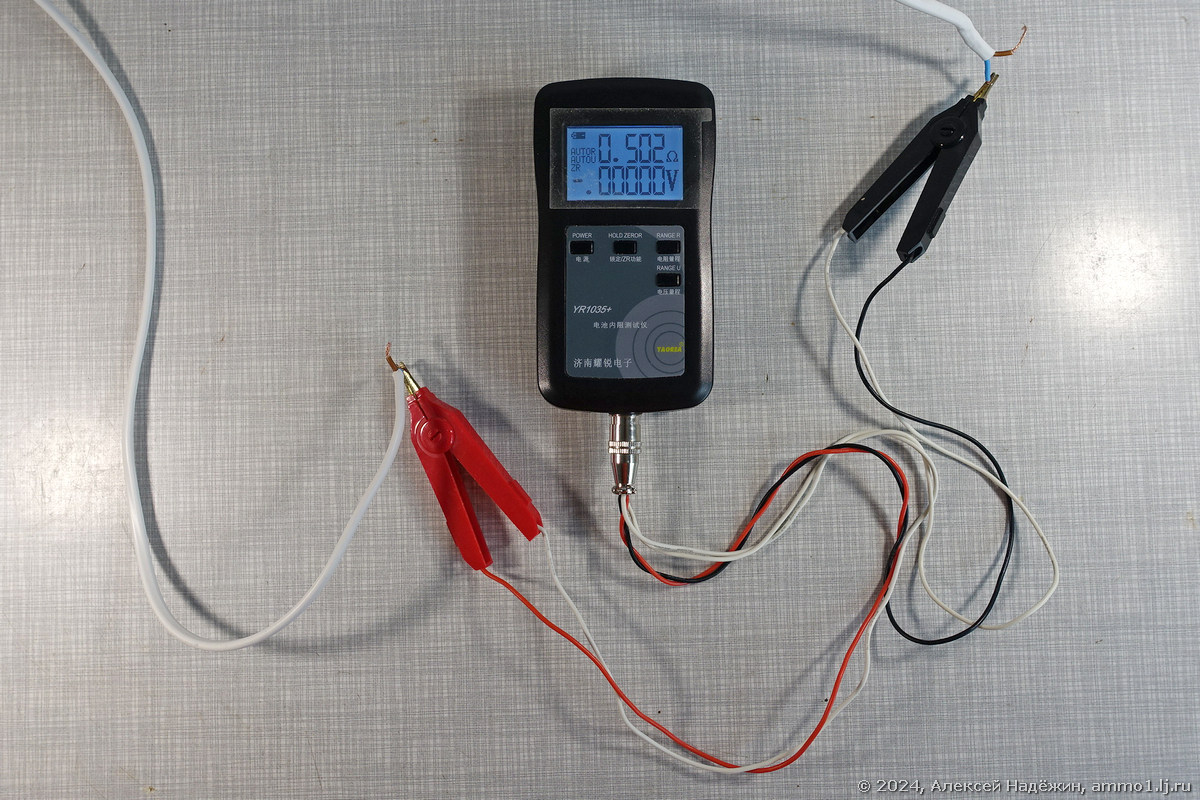

Прибор YAOREA YR1035+ показывает 185-190 мОм. И только простой миллиомметр YMC01, измеряющий на постоянном токе, честно показывает 0.503 Ом.

Если провод размотать и произвольно разложить так, чтобы не было «и намёка» на катушку, показания существенно меняются.

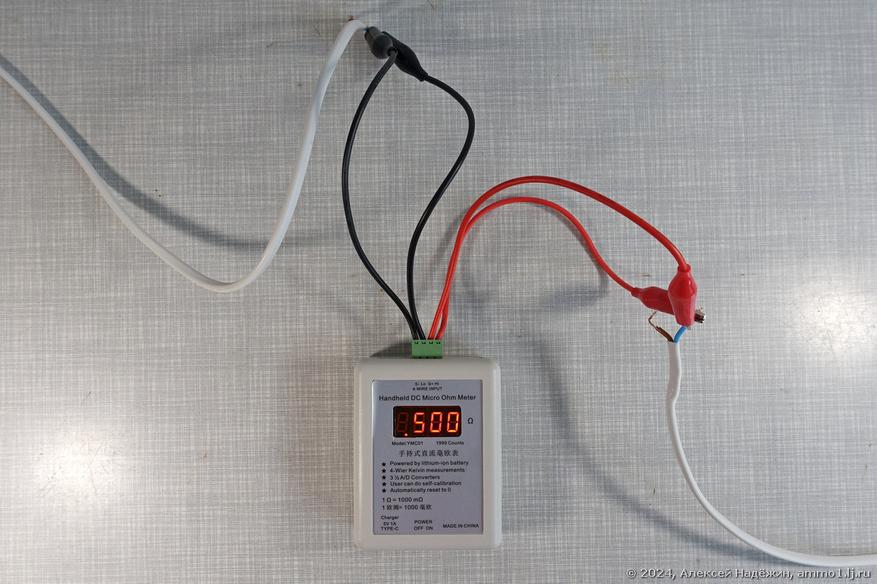

FNIRSI уверенно показывает ноль. Очень странно, но вот так. YR1035+ показывает 502 мОм, что очень похоже на правду. Удивительно, но YMC01 тоже немного изменил результат и показывает ровно 500 мОм.

Если причина в индуктивности, её можно компенсировать, хорошо соединив два провода с одной стороны кабеля и подключив прибор к двум этим проводам с другой стороны. В этом случае две «катушки» окажутся включены последовательно и компенсируют индуктивность друг друга.

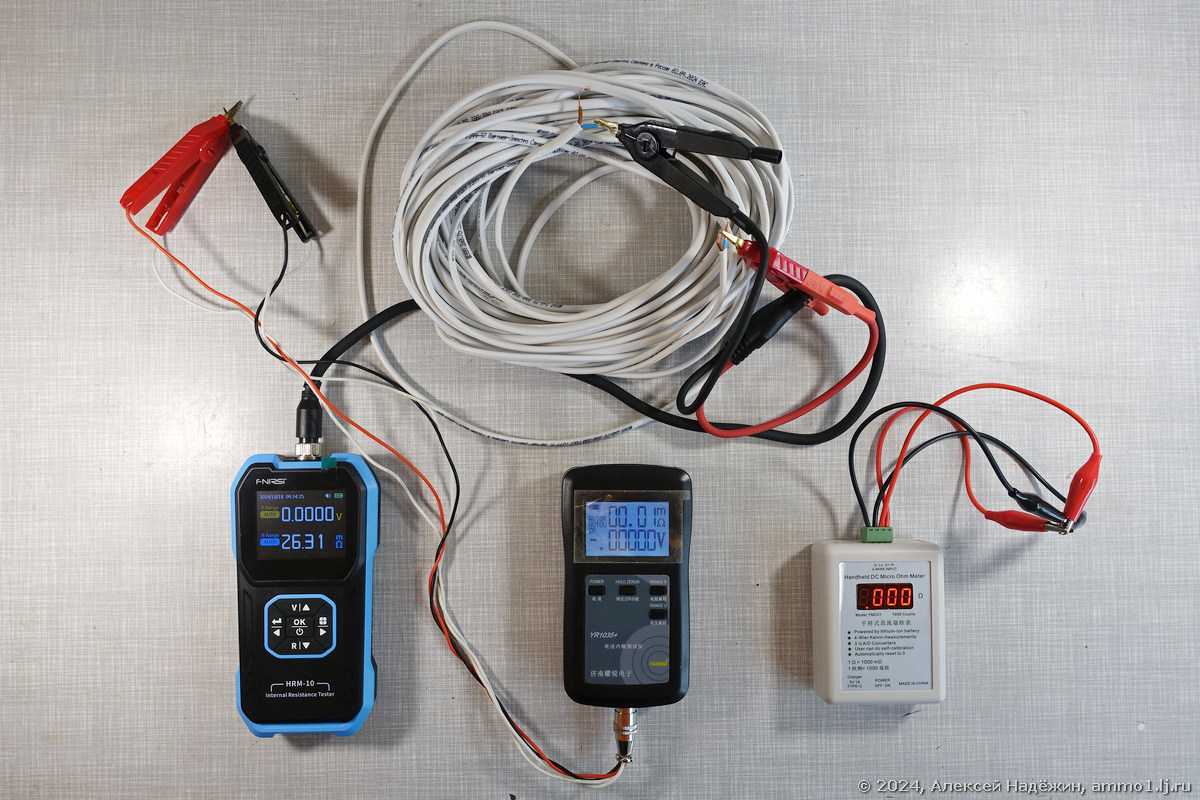

Сначала я соединил провода с одной стороны и измерил тремя приборами, не сматывая кабель в моток. Получились такие результаты:

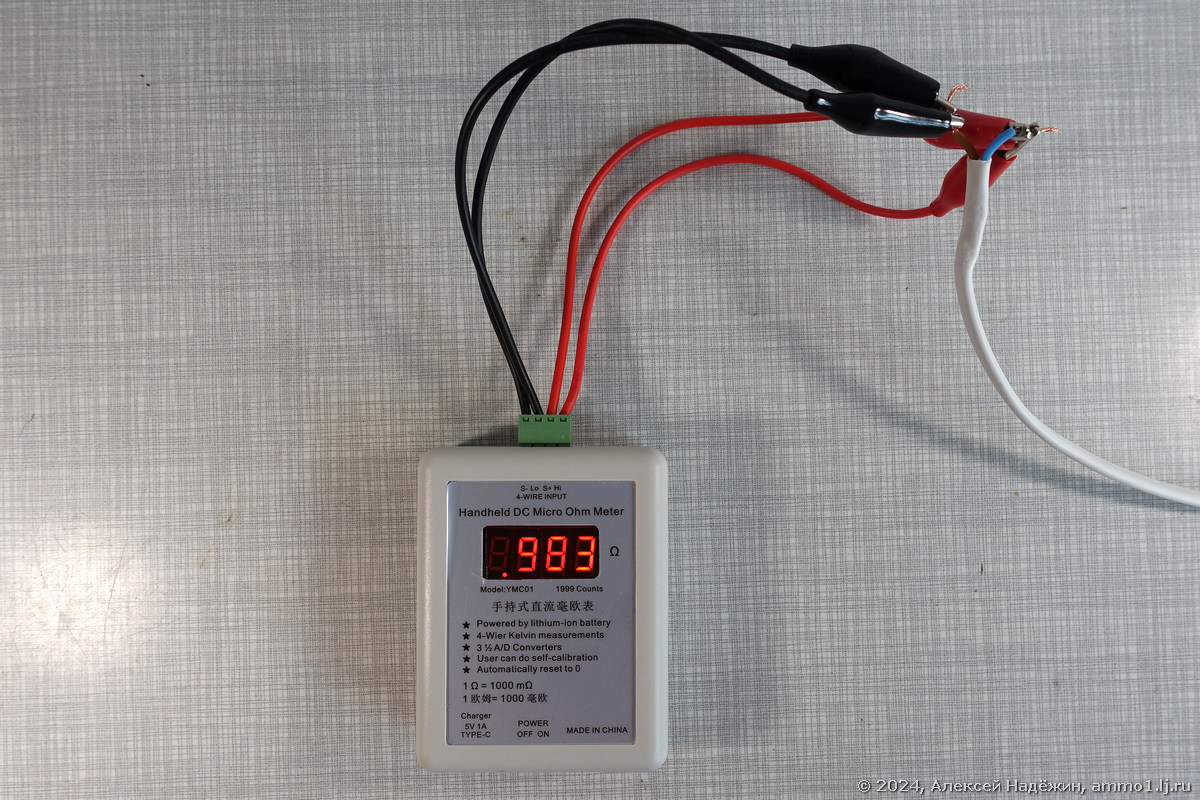

• YMC01 983 мОм

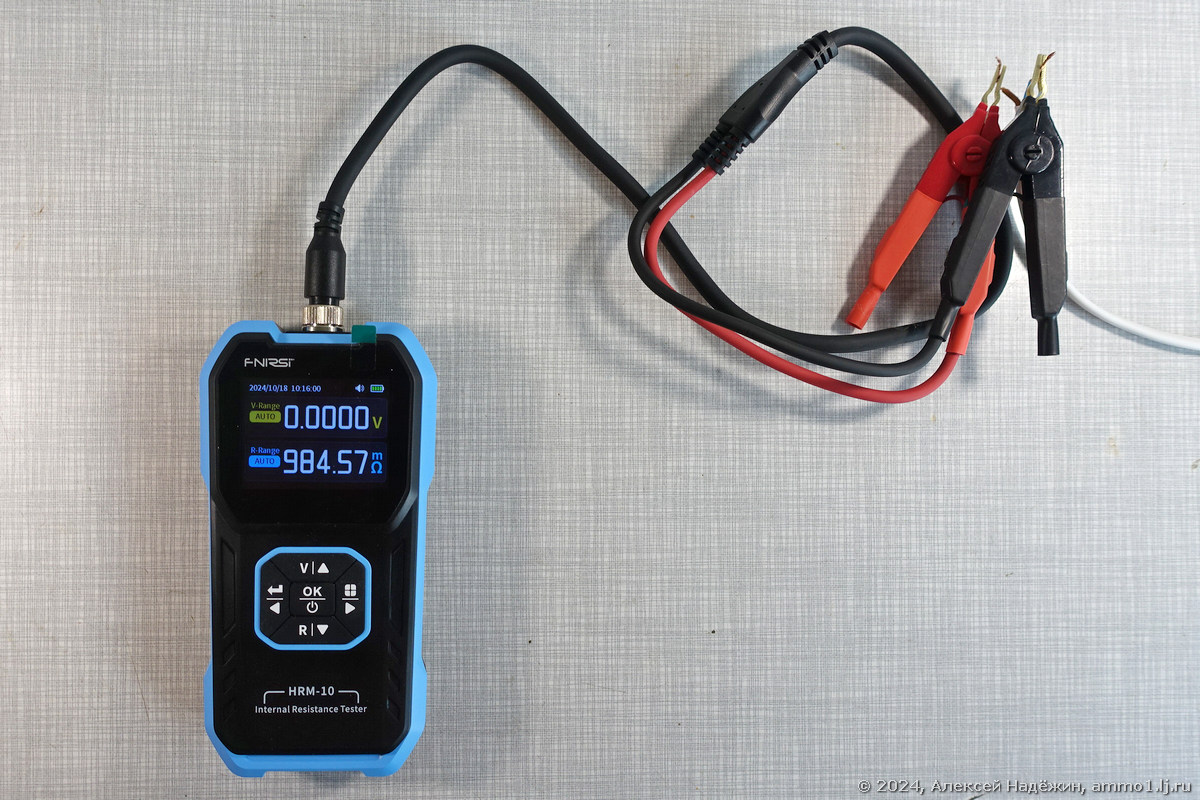

• FNIRSI HRM-10 984.5 мОм

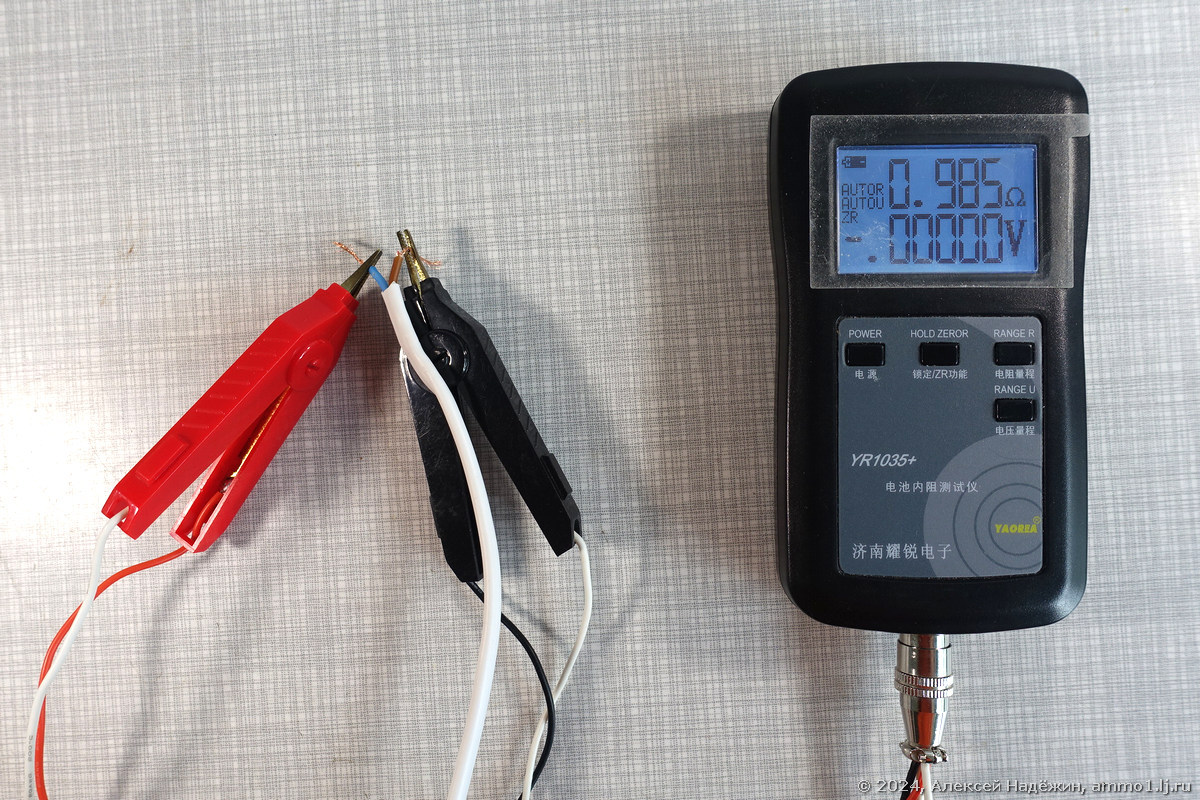

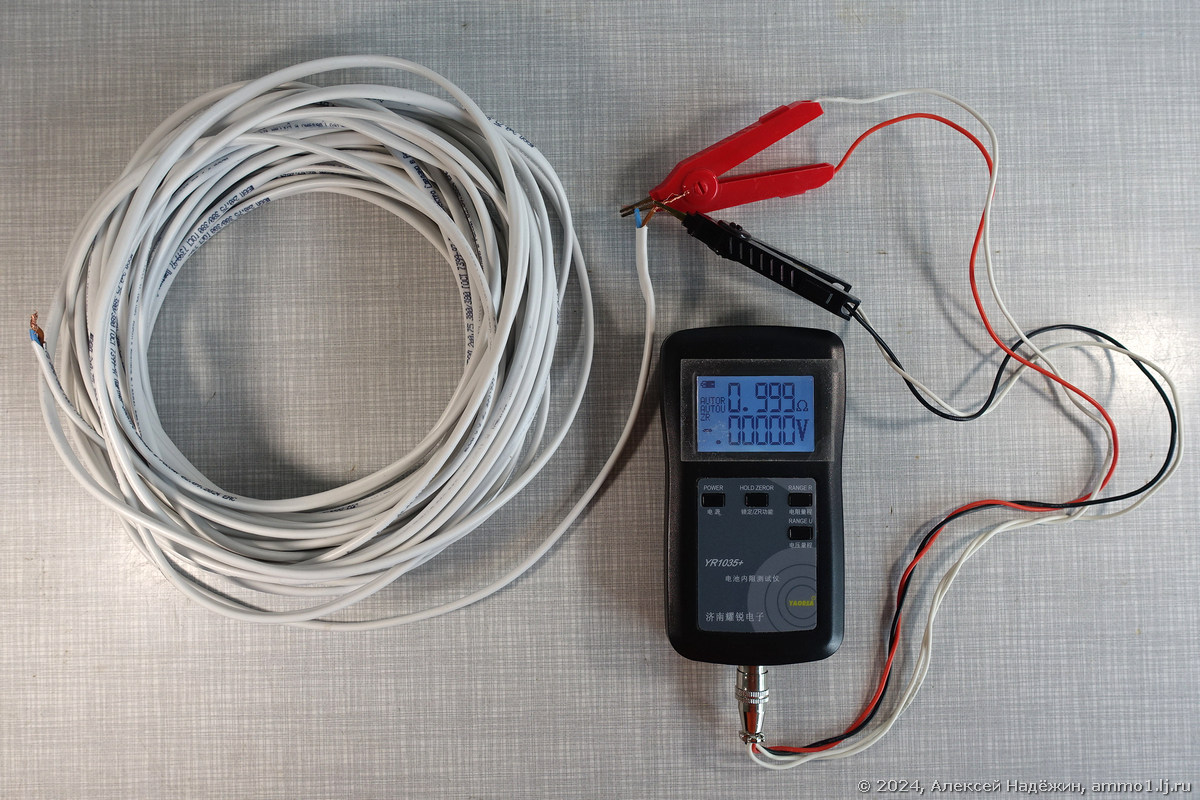

• YAOREA YR1035+ 985 мОм

Затем я смотал кабель и измерил сопротивление снова.

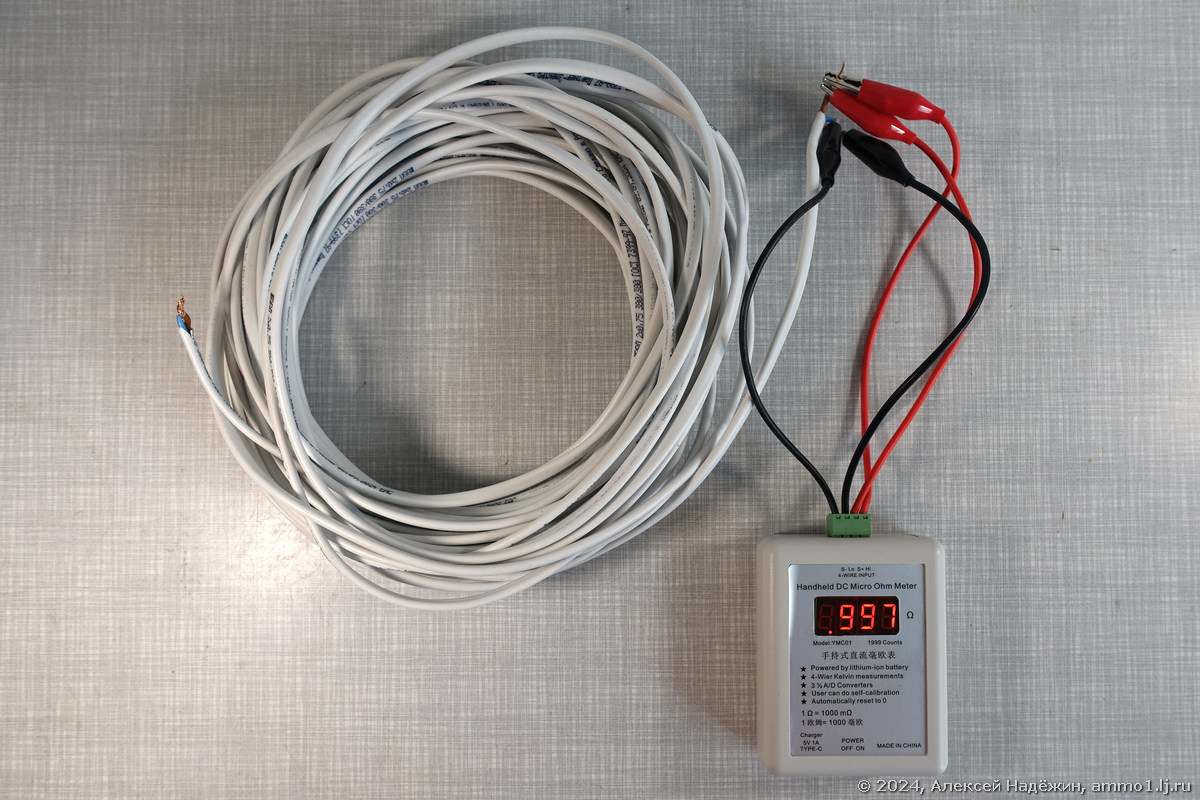

• YMC01 997 мОм

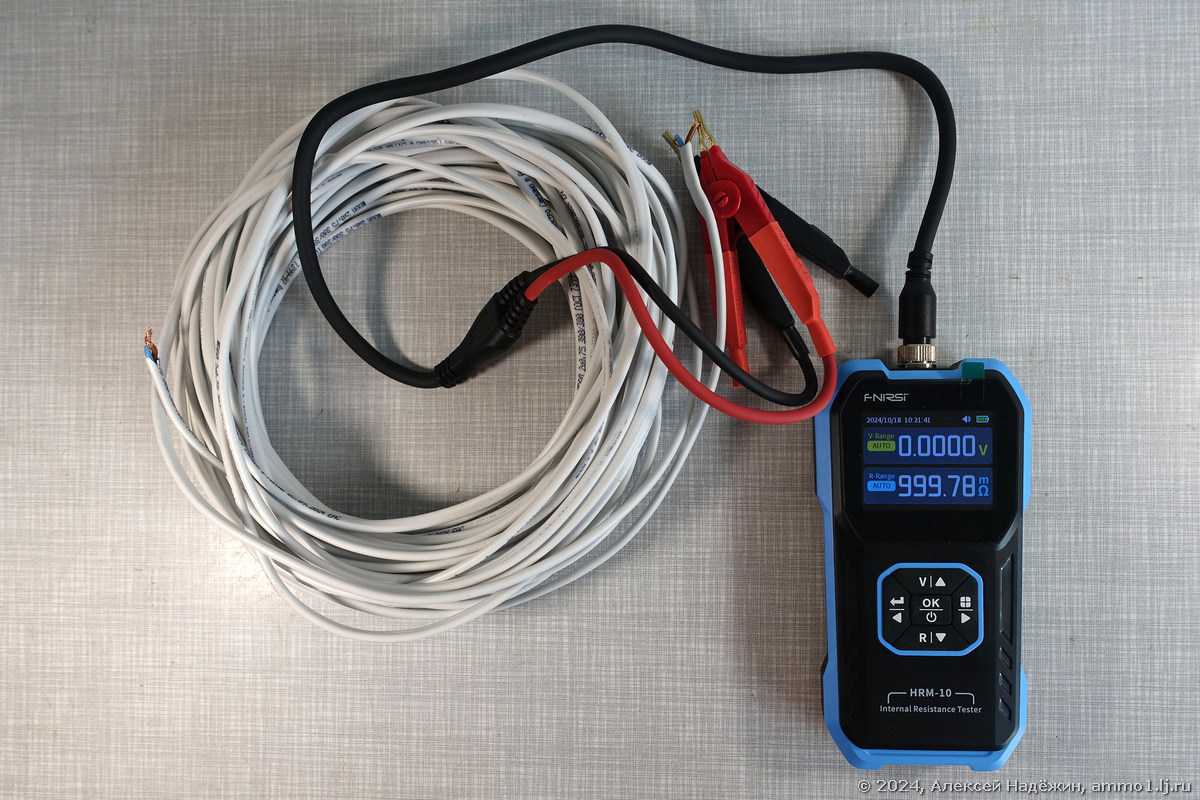

• FNIRSI HRM-10 1 Ом
• YAOREA YR1035+ 999 мОм

Не могу объяснить, почему у размотанного кабеля сопротивление получилось на полтора процента меньше, но все приборы солидарны в показаниях.

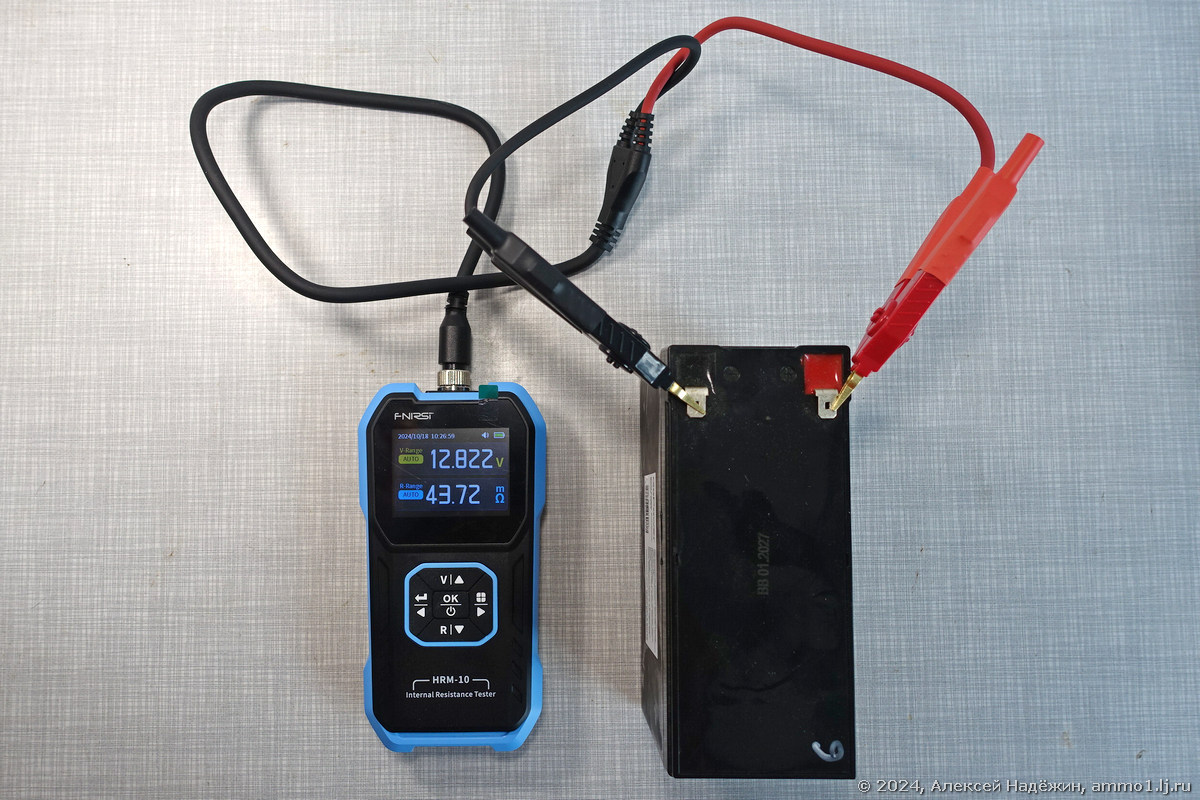

На всякий случай проверил, как соотносятся показания двух измерителей внутреннего сопротивления при использовании по назначению — измерении параметров аккумулятора. Вот тут всё отлично.

• FNIRSI HRM-10 43.72 мОм, 12.822 В

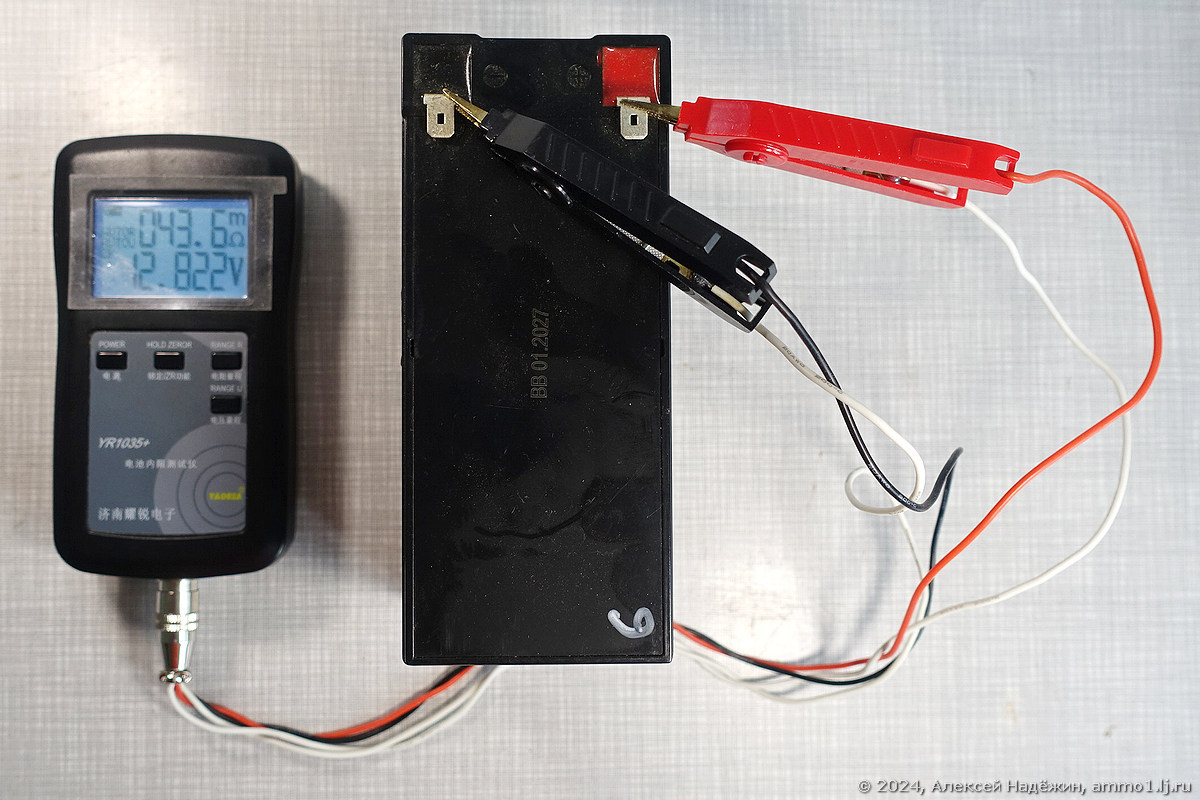

• YAOREA YR1035+ 43.6 мОм, 12.822 В.

Главная задача этой статьи — обозначить проблему. Измерители внутреннего сопротивления всё-таки можно использовать для измерения сопротивления проводов, но важно помнить, что если провод смотан, необходимо измерять сопротивление двух проводов с одной стороны мотка или бухты, соединив эти провода с другой стороны.
