Почему транзисторы до сих пор не вытеснили радиолампы

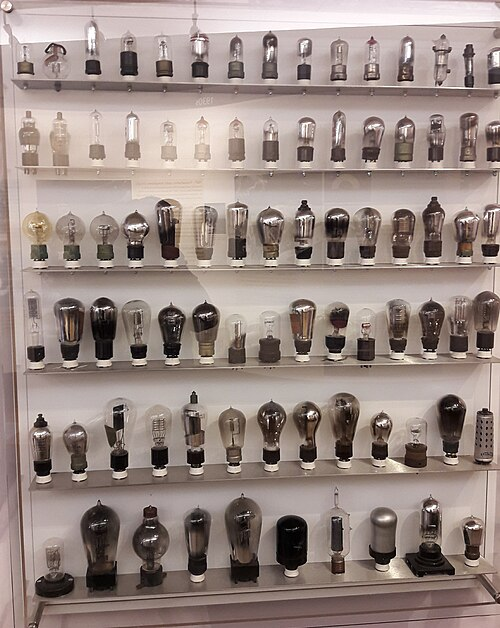

Радиолампы давно исчезли из телевизоров и домашних радиоприёмников, но их производство продолжается. Одни покупают для гитарных усилителей, другие устанавливают в спутники, а близкий родственник радиолампы работает во многих кухонных микроволновках. Причины у этого соседства с современной электроникой разные: где-то нужен определённый звук, где-то — мощный радиосигнал, а где-то уже освоенное устройство оказывается выгоднее замены.

Почему из обычной электроники лампы всё-таки ушли

Внутри распространённой усилительной лампы находится нагретый катод, который испускает электроны. Они летят через вакуум к положительно заряженному аноду. Между ними установлена управляющая сетка: изменение напряжения на ней позволяет регулировать поток электронов и тем самым ток в цепи анода. Небольшой входной сигнал управляет большей мощностью, поступающей от источника питания, — так получается усиление.

Чтобы такая лампа начала работать, катод нужно нагреть. Для этого необходимы отдельное питание и время на прогрев, а выделяющееся тепло приходится отводить. Электроды с опорами и нагревателем заключены в герметичную оболочку. Даже маленькая лампа занимает несравнимо больше места, чем транзистор в микросхеме.

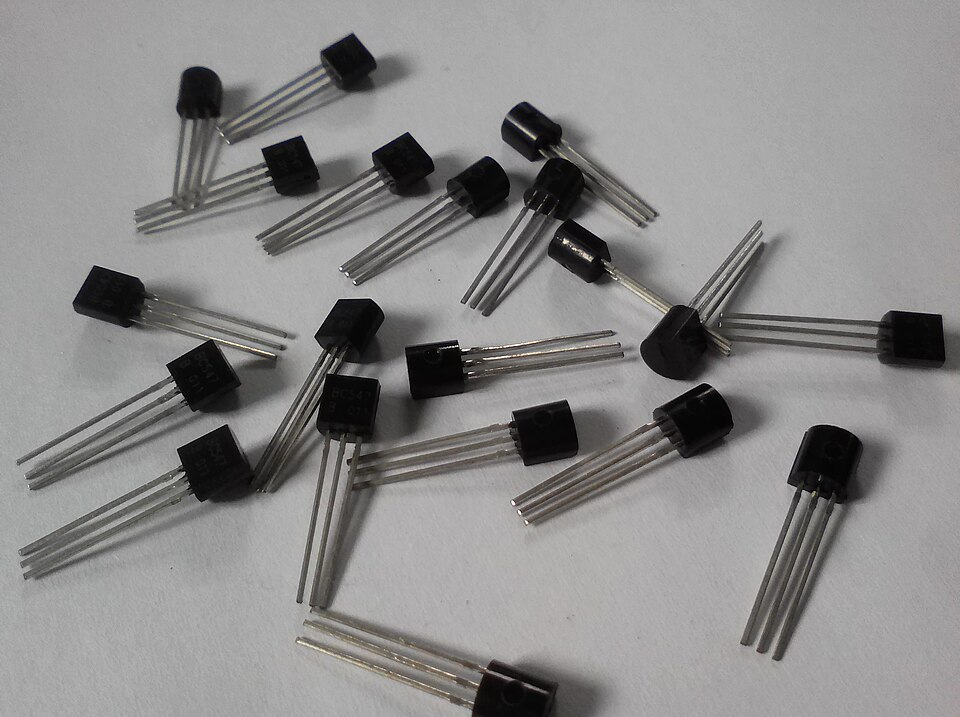

Транзистор тоже позволяет управлять электрическим током, но делает это внутри полупроводника. Ему не нужны раскалённый катод и вакуумная колба, а множество таких элементов можно изготовить на одном кристалле. В приёмниках, вычислительной технике и большинстве бытовых устройств уменьшились размеры и энергопотребление, исчезла необходимость регулярно менять лампы. Ради этих преимуществ производители полностью переделывали аппаратуру, и массовая электроника перешла на полупроводники.

Однако задача усилителя в музыкальном инструменте отличается от задачи усилителя радиосигнала. В первом случае изменение формы сигнала может быть желательным, во втором оно способно испортить передаваемые данные. А устройство для нагрева еды должно создавать мощное электромагнитное поле. Замена ламп в каждом из этих случаев требует своего решения.

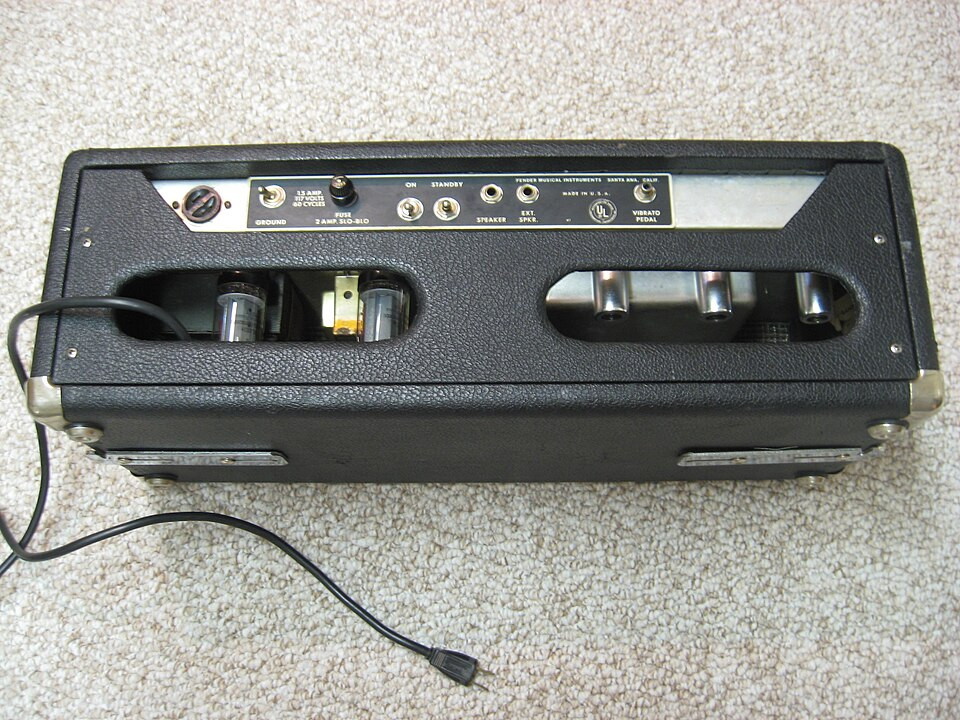

Гитарному усилителю нужен характерный звук

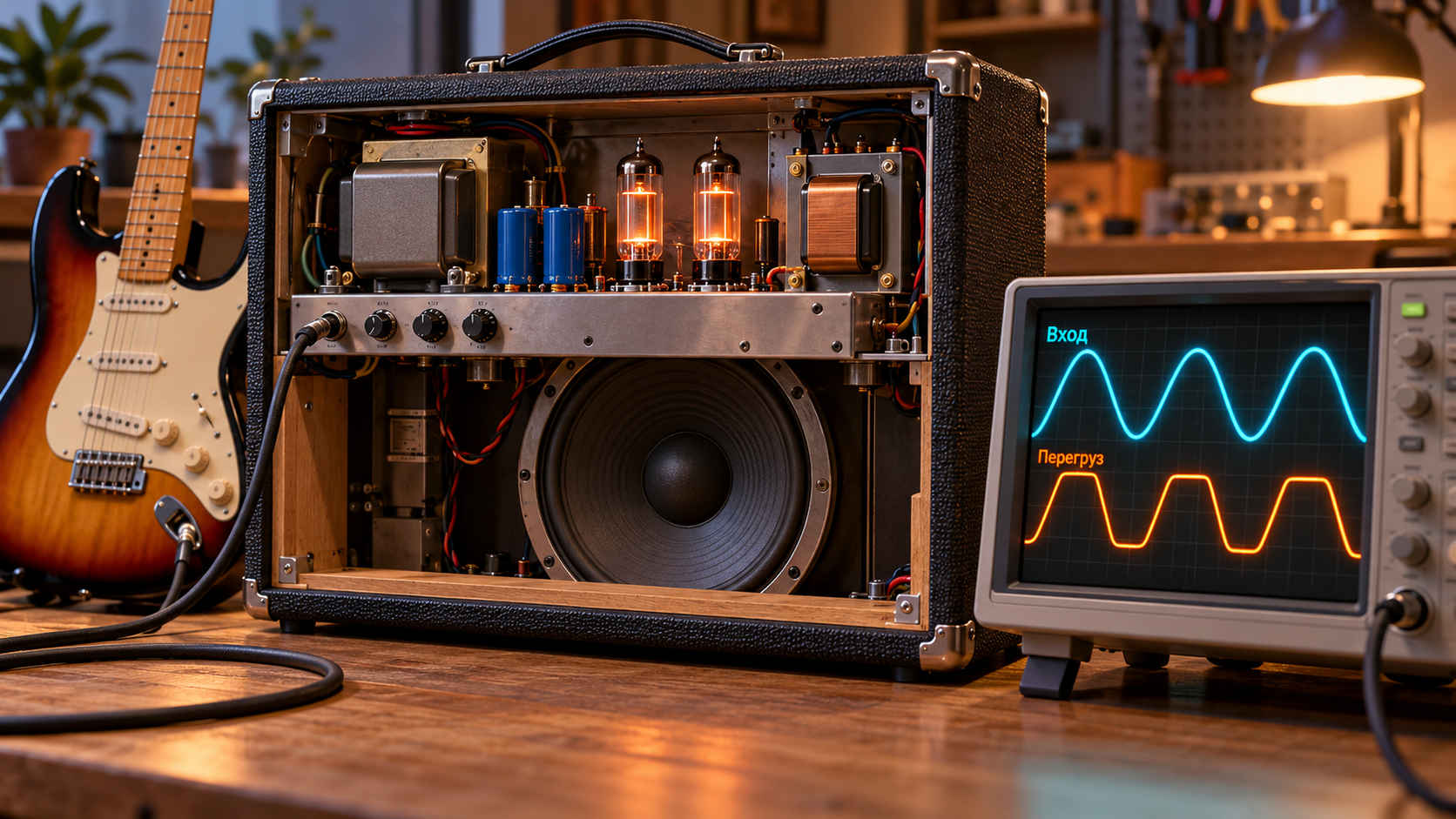

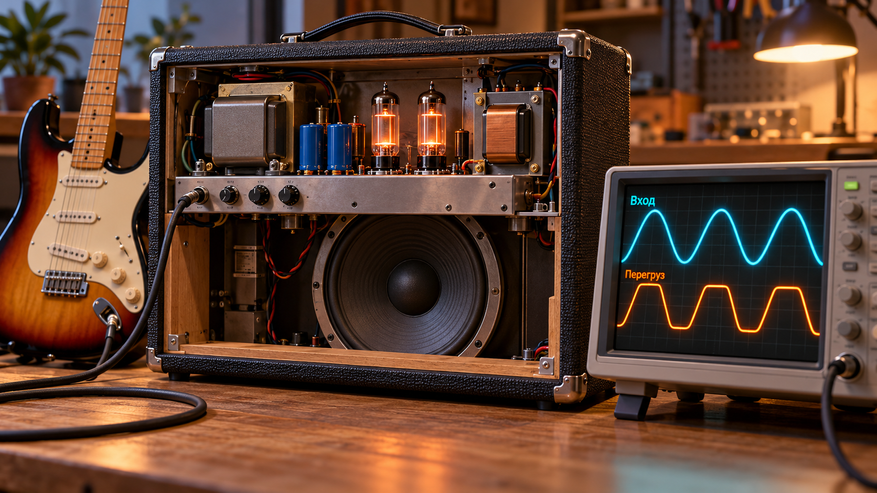

От усилителя для воспроизведения музыки обычно ждут, что он как можно точнее передаст запись. Гитарный усилитель сам участвует в создании звучания инструмента. При достаточно сильном входном сигнале его каскады начинают работать нелинейно: форма колебаний меняется, появляются дополнительные гармоники и ограничиваются пики. Так возникает перегруз, который стал частью звучания электрогитары.

Результат зависит от всей схемы: какие каскады перегружаются, как устроены питание и обратная связь, какой выходной трансформатор и динамик установлены. Музыкант слышит изменения при более сильном ударе по струнам или повороте регулятора громкости на гитаре. Усилитель может давать чистый звук при спокойной игре и заметно искажать его при сильной атаке. Ради такого поведения определённые модели продолжают покупать и выпускать.

Полупроводниковый усилитель тоже способен точно воспроизводить музыку или давать нужные гитарные искажения — это зависит от его назначения и схемы. Цифровые модели дополнительно рассчитывают поведение конкретных усилителей, включая их реакцию на перегруз. Такие устройства уже выпускаются в виде усилителей, напольных процессоров и программ для компьютера. При выборе между ними и ламповой аппаратурой сравнивают конкретные модели, их звучание и удобство работы.

Ламповые модели сохраняют собственную аудиторию: музыкант может предпочитать знакомое управление и звучание определённого усилителя, несмотря на его массу, нагрев и необходимость обслуживания. На спрос работают и записи, сделанные с этой аппаратурой, и привычные концертные комплекты. Производителям ламп хватает этого рынка, чтобы делать новые детали, а не только распродавать старые складские запасы.

В микроволновке работает другая разновидность лампы

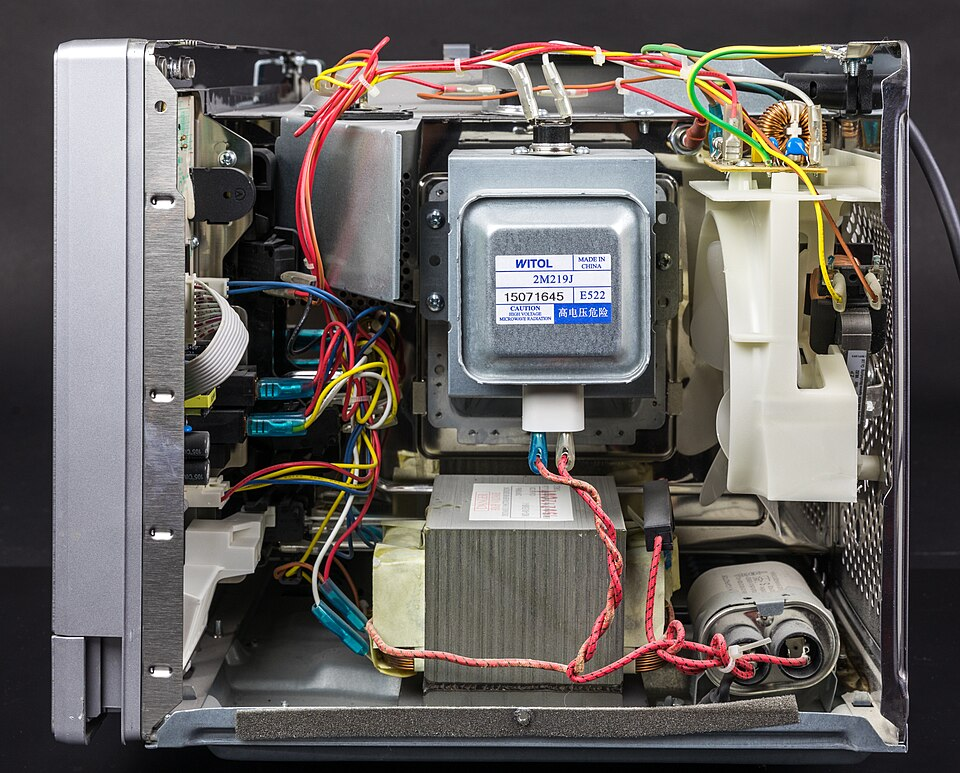

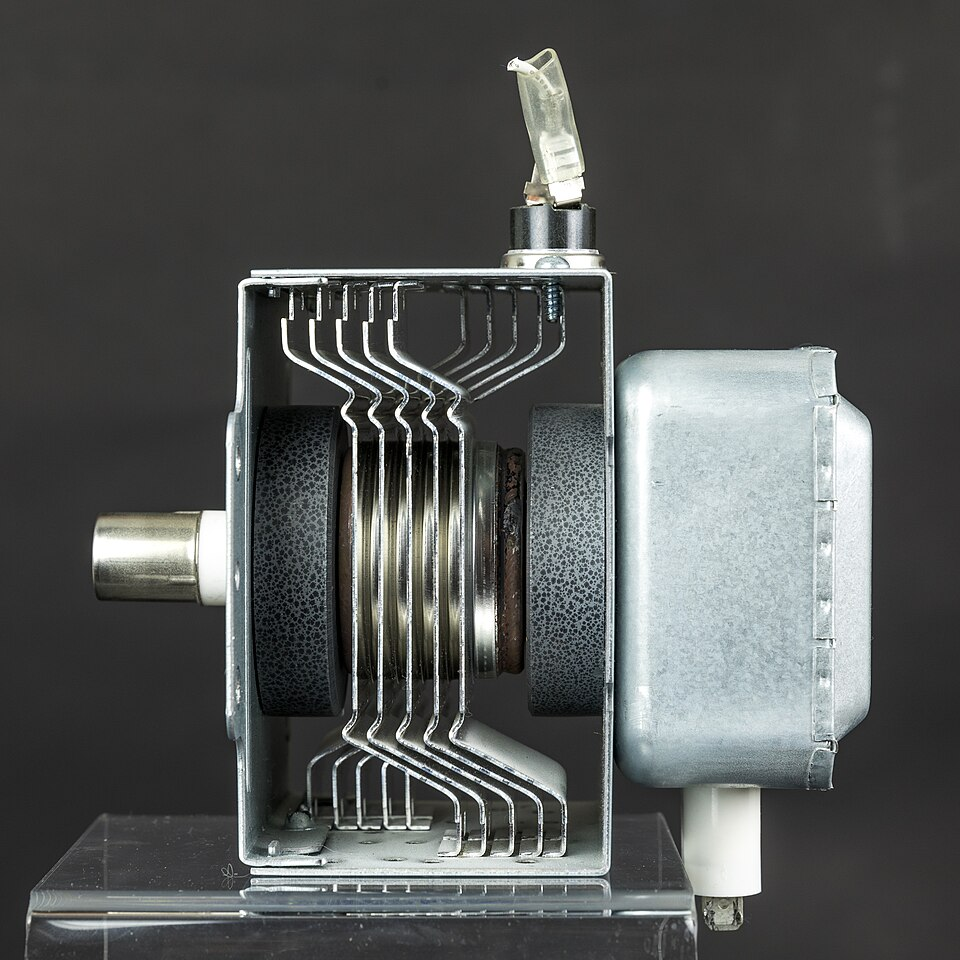

Магнетрон в обычной СВЧ-печи мало похож на стеклянные баллоны гитарного усилителя. У него металлический корпус, магниты, рёбра охлаждения и выход, через который энергия поступает в камеру. Тем не менее это электровакуумный прибор: внутри тоже есть катод и электроны, движущиеся в вакууме. Его основная задача — генерировать микроволны.

Электрическое и магнитное поля управляют движением электронов вокруг катода. Электроны взаимодействуют с полостями-резонаторами в аноде и отдают энергию электромагнитным колебаниям. В бытовой печи получается излучение с частотой около 2,45 гигагерца, которое через специальный канал направляют в рабочую камеру. Поглощая эту энергию, пища нагревается.

Такая конструкция позволяет получить сотни ватт полезной СВЧ-мощности от одного сравнительно компактного прибора. Магнетроны выпускают большими сериями, а изготовление печей с ними давно освоено. При выборе устройства для недорогой кухни производителю важна стоимость всего комплекта: самого генератора, питания, охлаждения и управления. Дополнительные возможности другой технологии должны оправдать изменение этой конструкции и её цены.

Полупроводниковый источник микроволн уже существует. В нём слабый высокочастотный сигнал усиливают мощными транзисторами, а электроника позволяет точнее менять мощность, частоту и другие параметры. Это открывает возможности для более гибкого управления нагревом, особенно при нескольких источниках излучения. Печи на такой основе уже показывали и выпускали: разработчикам удалось получить готовый аппарат с управляемым СВЧ-источником на транзисторах.

Для недорогой печи магнетрон остаётся удобным способом получить нужную мощность. Его конструкция хорошо освоена, а комплектующие выпускаются массово. Если требуется точнее управлять распределением энергии, у более сложной полупроводниковой системы появляются свои преимущества. Насколько они оправданы, зависит от назначения и стоимости готового аппарата.

Зачем вакуумная лампа спутнику

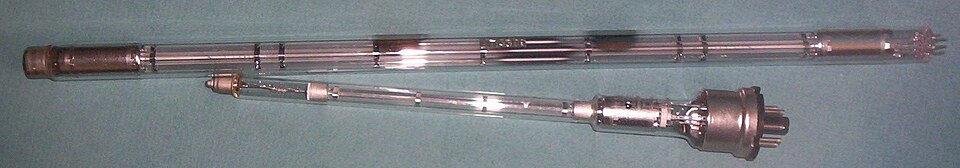

В космической связи важна не только величина выходного сигнала, но и энергия, потраченная на его получение. Электричество на борту ограничено, а лишнее тепло нужно отводить в космос излучением. При этом радиосигнал должен пройти большое расстояние и сохранить информацию. Для ряда частот и мощностей эффективным усилителем остаётся лампа бегущей волны, сокращённо ЛБВ.

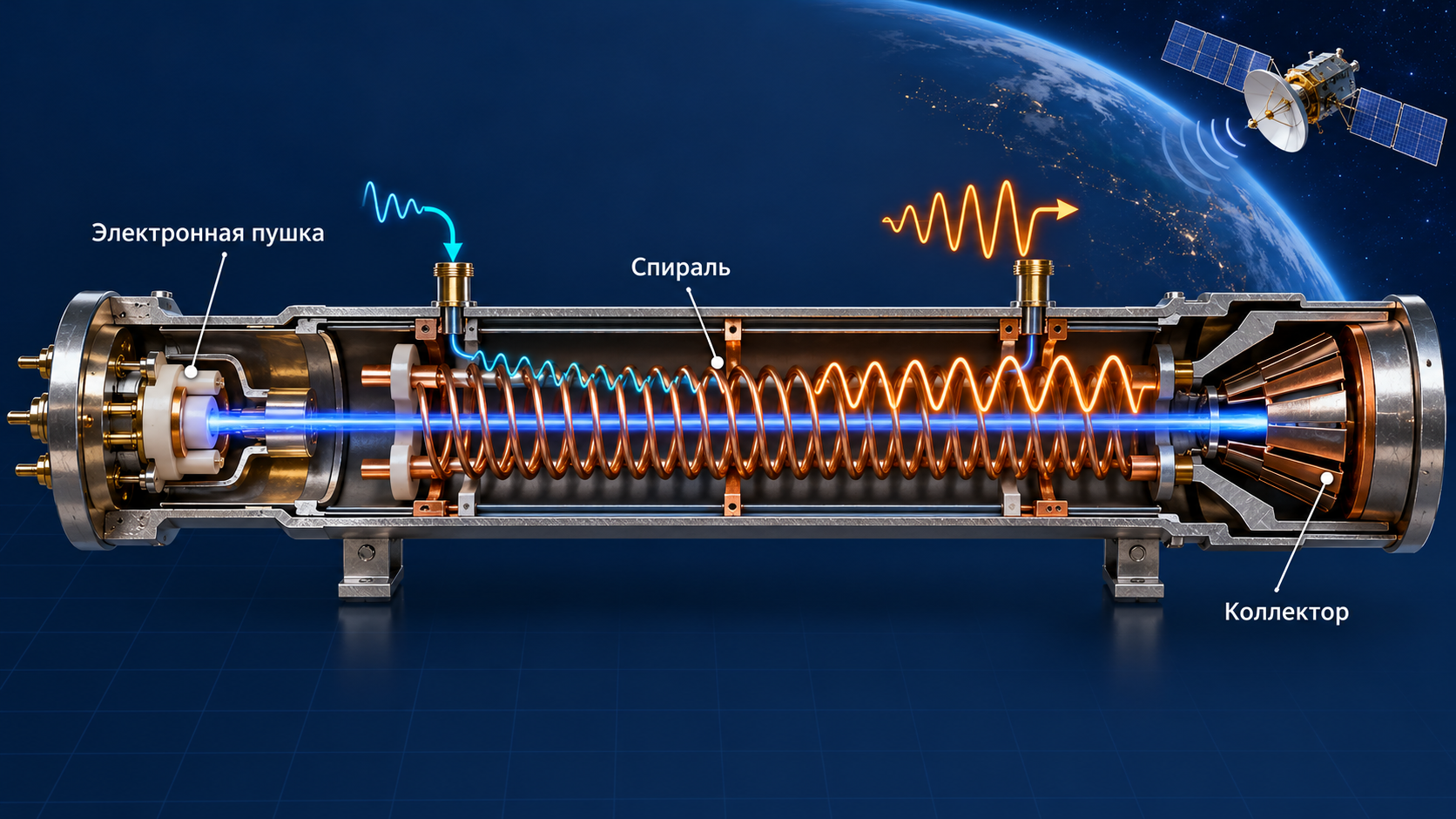

Внутри неё электронная пушка создаёт узкий пучок электронов. Рядом проходит усиливаемая электромагнитная волна, для которой устроен специальный замедляющий тракт. В одном из распространённых вариантов он похож на спираль: волна идёт вдоль оси медленнее, чем при прямом распространении в пустоте, и может достаточно долго взаимодействовать с пучком. В подходящем режиме электроны отдают ей часть своей энергии, и на выходе получается более мощный радиосигнал.

У современной космической ЛБВ тщательно рассчитаны электронная оптика, отвод тепла и питание. В некоторых конструкциях специальный коллектор позволяет вернуть часть энергии электронов, оставшейся после усиления. Над такими приборами продолжают работать, повышая эффективность и расширяя рабочие диапазоны. Изменяются внутренние элементы, материалы и конструкция всего усилительного блока вместе с источником питания.

При повышении рабочей частоты усиление транзистора обычно уменьшается. Для получения большой мощности приходится объединять несколько приборов, а потери в каскадах и цепях сложения добавляют нагрев. ЛБВ позволяет передавать энергию от электронного пучка к сигналу на протяжении всего замедляющего тракта. В подходящем диапазоне это даёт требуемую мощность при меньшем расходе электричества на готовый усилитель.

Высокочастотные транзисторы конкурируют с ними и здесь. Полупроводниковые усилители успешно применяются на спутниках, в том числе на основе нитрида галлия. Они удобны в ряде диапазонов и позволяют строить компактные модули. Выбор между ними и ЛБВ зависит от нужного сочетания частоты, мощности, полосы передаваемых сигналов и расхода энергии.

Для спутника выигрыш в эффективности может уменьшить требования к электропитанию и отводу тепла. При выборе учитывают также массу, ресурс, резервирование и результаты испытаний. Оба типа усилителей способны годами работать в космосе. Поэтому в одной системе связи разработчики используют транзисторные модули, а в другой преимущество получает вакуумный прибор.

Как лампа работает вместе с микросхемами

Переход на другой тип выходного усилителя обычно затрагивает весь передатчик. Меняются питание, согласование с нагрузкой, охлаждение и схемы управления; затем аппаратуру снова испытывают. Для давно выпускаемой модели такая переделка должна окупаться, а для космического оборудования — ещё и подтверждать работоспособность в нужных условиях. Пока существующий усилитель обеспечивает нужные параметры, его могут сохранять при обновлении других блоков.

Развитие идёт с обеих сторон: совершенствуются полупроводниковые усилители и сами электровакуумные приборы. В одном передатчике они могут работать вместе, когда микросхемы формируют сигнал и управляют режимами, а лампа обеспечивает последнее усиление перед антенной. Полупроводниковая аппаратура подаёт на неё подготовленный сигнал, контролирует питание и следит за температурой. Лампа передаёт в антенну уже усиленный сигнал, в котором сохранены данные для приёмника.
