Как облако зерновой пыли способно разрушить целый элеватор

Зерно кажется одним из самых спокойных грузов: оно не испаряет горючих газов, не похоже на топливо и месяцами лежит в силосе без видимых изменений. Однако на элеваторах и мукомольных предприятиях предусматривают взрывозащищённое оборудование, контролируют температуру подшипников и не позволяют пыли скапливаться даже на балках под потолком.

Опасность создаёт не плотная масса пшеницы или кукурузы, а мельчайшие сухие частицы, отделившиеся от зёрен. Пока они лежат слоем, чаще возникает медленное тление или обычный пожар. Стоит тем же частицам подняться в воздух, и характер горения резко меняется: кислород окружает каждую из них, а пламя получает возможность быстро пройти через весь объём облака.

Самопроизвольного взрыва при этом не происходит. Для аварии должны одновременно совпасть несколько условий, а начальная искра нередко оказывается лишь первым звеном длинной цепи. Разрушительную силу создаёт то, как устроено зернохранилище и как пыль распространяется между его механизмами.

Пыль рождается при движении зерна

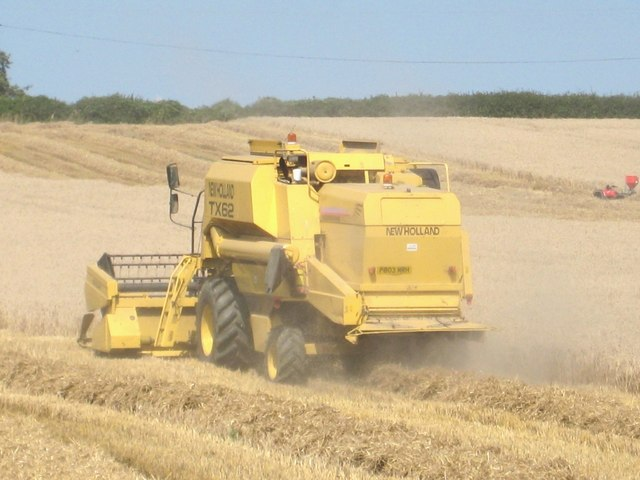

Зерно начинает крошиться ещё во время уборки и перевозки. Оболочки трутся друг о друга, отдельные ядра раскалываются, к ним примешиваются частицы шелухи и сухих растительных остатков. При выгрузке, сушке, очистке и последующей транспортировке количество мелкой фракции увеличивается.

Особенно много пыли образуется там, где поток меняет направление или падает с высоты: в приёмных ямах, нориях, пересыпных узлах, конвейерах и распределительных галереях. Нория, также называемая ковшовым элеватором, непрерывно поднимает зерно внутри высокого закрытого корпуса. Ковши захватывают продукт внизу и выгружают наверху, поэтому внутри одновременно присутствуют движение воздуха, взвесь мелких частиц и множество механических деталей.

Часть пыли уносится вентиляцией, часть оседает на оборудовании, кабельных лотках, фермах перекрытий и верхних поверхностях конструкций. С виду такой налёт может казаться обычной грязью, но фактически это запас измельчённого органического топлива.

Чем меньше частица, тем быстрее горение

Целое зерно горит сравнительно медленно: кислород соприкасается только с его наружной поверхностью. После измельчения та же масса разделяется на огромное количество частиц, и их суммарная поверхность многократно возрастает. Нагрев и химическая реакция с кислородом происходят намного быстрее.

В плотной куче частицам не хватает воздуха, а тепло передаётся между ними постепенно. В пылевом облаке топливо уже перемешано с окислителем. Загоревшаяся частица нагревает соседние, фронт пламени распространяется через взвесь, а раскалённые газы быстро расширяются. Такое быстрое дозвуковое горение называют дефлаграцией.

Не любая видимая пыль одинаково опасна. На воспламеняемость влияют размер и форма частиц, влажность, состав сырья и концентрация взвеси. Слишком разреженное облако не содержит достаточного количества топлива, а в чрезмерно плотном может недоставать кислорода. Поэтому свойства конкретной пыли определяют лабораторными испытаниями, а не по внешнему виду продукта.

Пять условий одного взрыва

Для обычного огня необходимы горючее вещество, кислород и источник зажигания. Пылевой взрыв требует ещё двух условий: частицы должны быть рассеяны в воздухе в подходящей концентрации, а горение — происходить в ограниченном объёме.

В зернохранилище все элементы этой системы могут встретиться в одном месте. Горючим служит зерновая пыль, кислород уже содержится в воздухе, а пересыпание продукта создаёт взвесь. Корпус нории, фильтр, бункер, трубопровод, галерея или само помещение ограничивают расширение продуктов горения. Остаётся источник тепла.

На открытом воздухе такое облако обычно создаёт прежде всего опасную огненную вспышку: давление получает возможность рассеиваться по краям. Внутри закрытого оборудования расширяющимся газам уходить значительно труднее. Давление растёт быстрее, чем оболочка успевает его сбросить, после чего разрушаются панели, соединения или несущие конструкции. В типичной аварии выражение «взорвалась пыль» описывает не детонацию, как у мощной взрывчатки, а быстрое горение, превратившее замкнутый объём в сосуд с резко повышающимся давлением.

Первый хлопок поднимает новую пыль

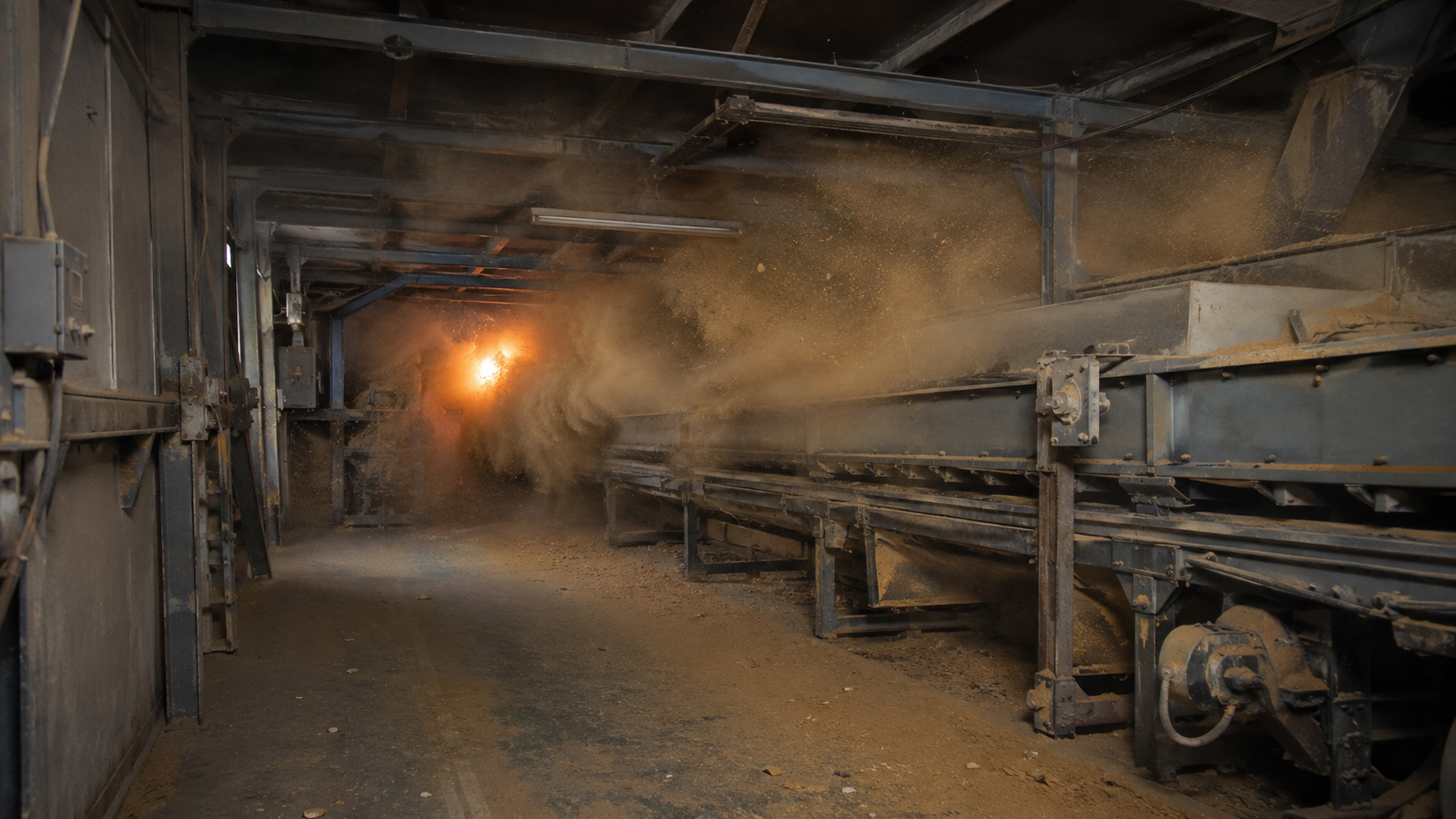

Начальный взрыв может произойти внутри сравнительно небольшого аппарата — фильтра, дробилки, транспортёра или нижней части нории. Его последствия ещё могли бы остаться локальными, однако ударная волна выходит в соседнее помещение и срывает отложения с пола, балок и оборудования.

За доли секунды накопившийся слой превращается в новое, гораздо более крупное облако. Из повреждённого аппарата одновременно вылетают пламя и раскалённые частицы. Они зажигают поднятую взвесь, и происходит вторичный взрыв. Топлива в нём может оказаться значительно больше, чем в первоначальном очаге, а ограничивающим объёмом становится уже целый этаж или здание.

Процесс способен повторяться. Конвейерные галереи, технологические проёмы и воздуховоды связывают отдельные помещения, поэтому пламя и давление переходят от одного участка к другому. Так небольшой перегрев подшипника может закончиться последовательным разрушением нескольких силосов и транспортных башен.

Искра не обязательно заметна

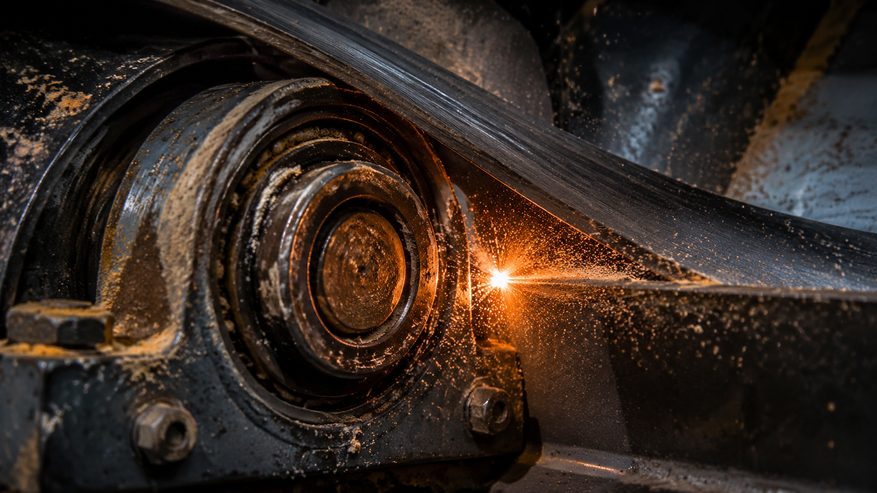

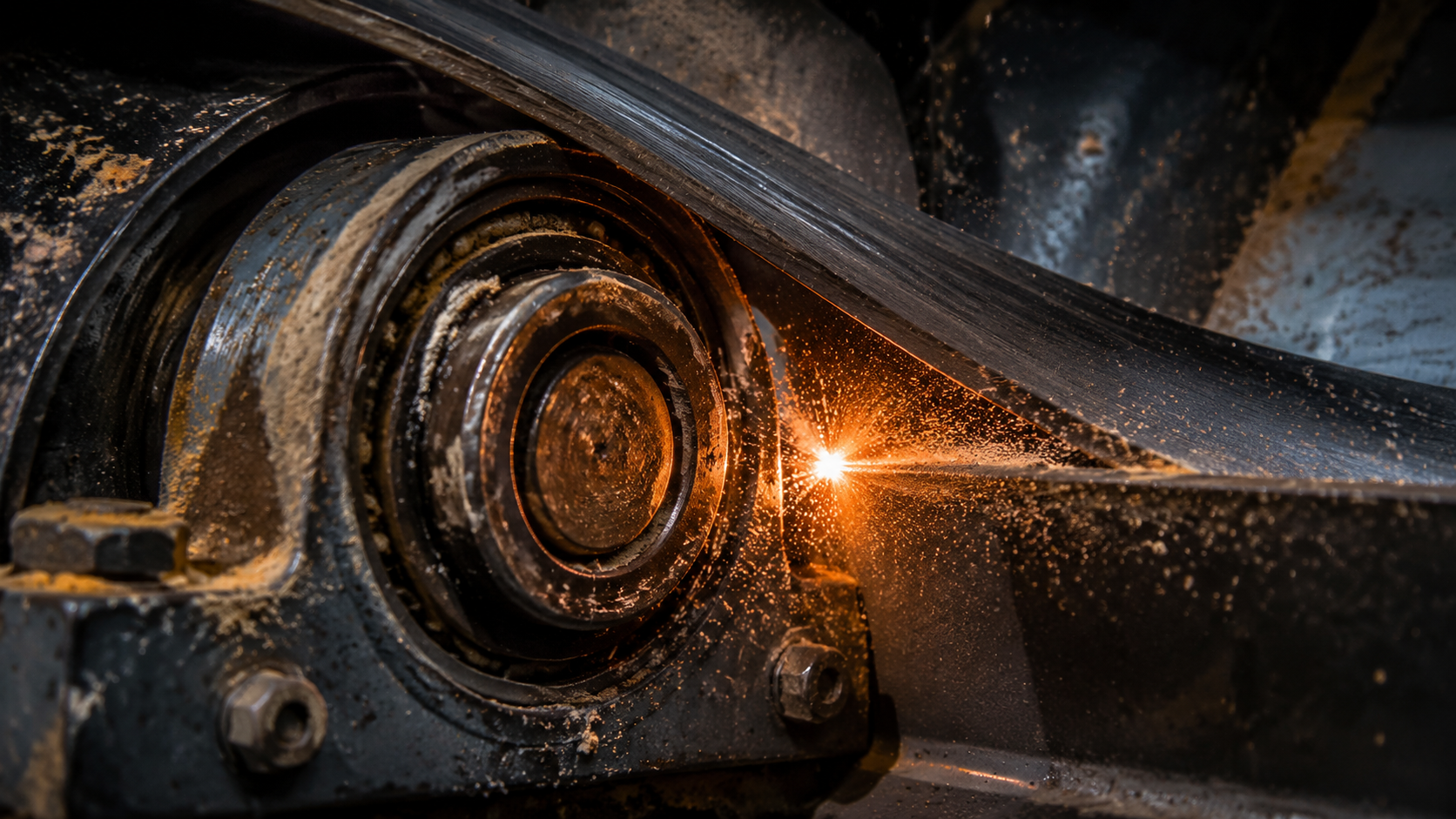

Открытый огонь — лишь один из возможных источников зажигания. Опасную температуру создаёт неисправный подшипник, перегретый электродвигатель или проскальзывающая лента конвейера. Смещённая лента может тереться о корпус, а попавший в механизм металлический предмет — высечь искру при ударе.

К источникам риска относятся сварка, резка и шлифование, если горячие работы проводят без очистки и изоляции участка. Возможны электрическая дуга, неисправный светильник и электростатический разряд. Иногда в оборудование попадает тлеющий материал, возникший после локального перегрева в другой части линии.

Именно поэтому отсутствие видимого пламени не означает отсутствия опасности. Для воспламенения некоторых мелких сухих фракций достаточно кратковременного воздействия, которое человек может не заметить до появления фронта горения.

Защита начинается до появления облака

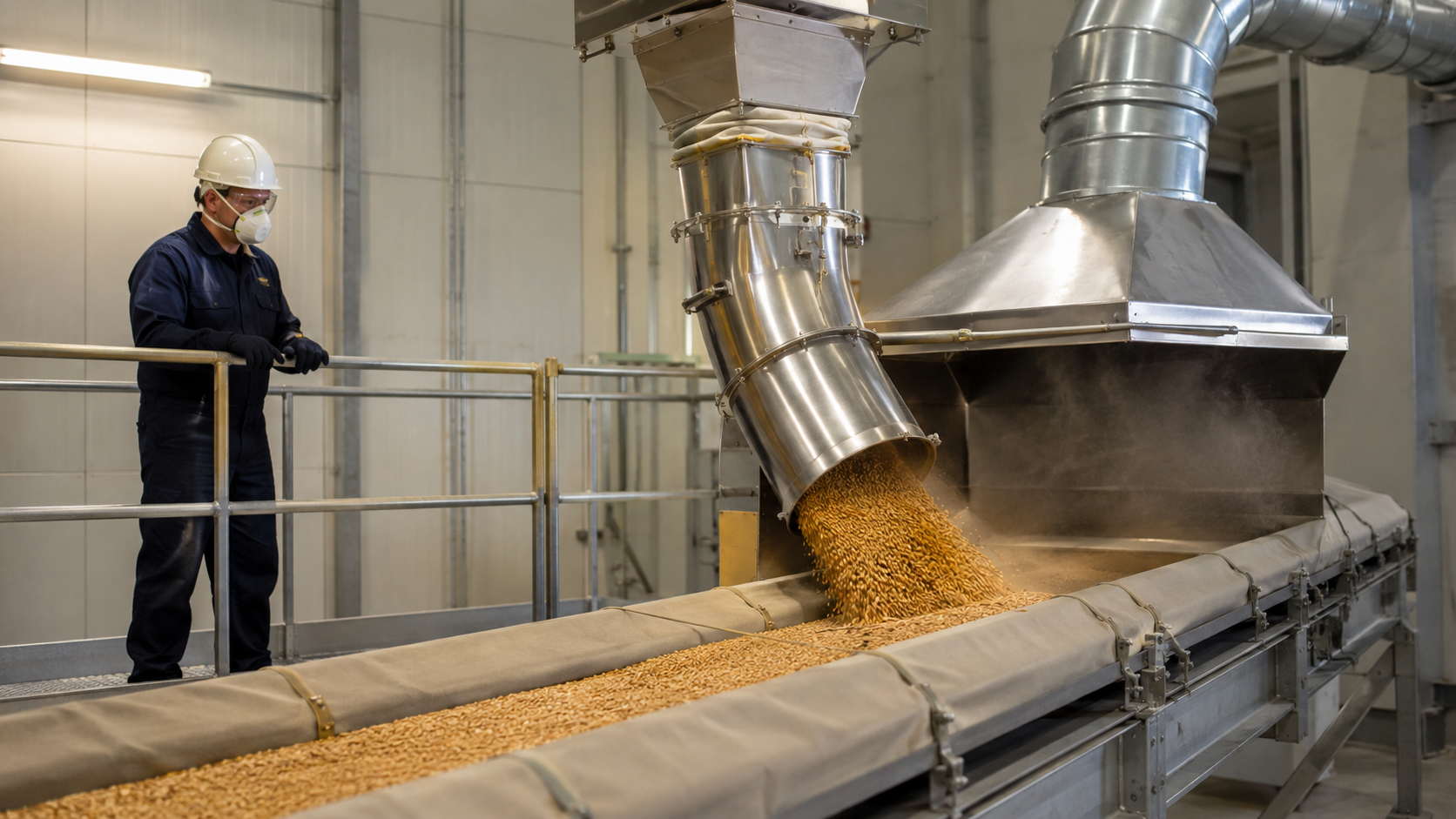

Основной способ снизить риск — не позволить пыли накопиться и одновременно контролировать источники зажигания. В местах падения и пересыпания зерна устанавливают аспирацию: загрязнённый воздух забирается непосредственно возле источника, проходит через фильтры, а осаждённый материал удаляется в предусмотренную систему. Оборудование и кожухи проектируют так, чтобы уменьшить утечки и лишнюю турбулентность.

Осевшую пыль регулярно удаляют промышленными пылесосами, рассчитанными на соответствующую среду. Сдувание сильной струёй воздуха способно создать опасное облако, поэтому обычная продувка не заменяет безопасной уборки. Особое внимание требуется скрытым горизонтальным поверхностям: верхам балок, коробам, светильникам и площадкам, которые плохо видны с пола.

Подшипники, барабаны и электродвигатели обслуживают по графику. Датчики следят за температурой, скоростью и сходом ленты, чтобы остановить механизм до опасного перегрева. Электрооборудование подбирают для запылённых зон, металлические части соединяют и заземляют, а горячие работы проводят только по установленной процедуре после удаления горючих отложений.

Когда профилактики недостаточно

Полностью исключить образование пыли при работе с зерном невозможно, поэтому оборудование должно быть готово к уже начавшемуся горению. На силосах, фильтрах и нориях устанавливают рассчитанные взрыворазрядные панели. Они открываются при заданном давлении и направляют продукты горения в безопасную зону, прежде чем разрушится основной корпус. Это не обычное слабое окно: площадь, расположение и направление сброса определяются расчётом для конкретной установки и пыли.

Другой уровень защиты — системы подавления, которые обнаруживают быстрый рост давления и вводят огнетушащее вещество в самом начале процесса. Между аппаратами применяют устройства взрывной изоляции: быстродействующие клапаны, заслонки или другие преграды, не позволяющие пламени пройти по трубопроводу в соседний объём.

Эти меры работают только вместе. Аспирация уменьшает количество взвеси, уборка не даёт сформироваться топливу для вторичного взрыва, контроль оборудования устраняет вероятные источники зажигания, а разрядка и изоляция ограничивают последствия уже возникшей дефлаграции. Поэтому безопасность зернохранилища определяется не одной «защитой от искры», а всей цепочкой — от движения каждого потока зерна до состояния труднодоступной балки под крышей.
