Обзор DC-DC конвертера Jtron на 1.2-32 В и 15 А

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Kvazis House

Приветствую всех

Завершающим обзором по моему крайнему заказу на гербест, про который я рассказывал в обзорах про блок питания Zhuolan 200 Вт и DC-DC конвертер DP50V5A будет обзор про еще один, более простой в управлении DC-DC конвертер Jtron, на базе которого я планирую сделать мощный блок питания на 5 Вольт для питания и заряда различных гаджетов. Подробности прошу читать далее

Технические характеристики

● Диапазон входных напряжений: 4-32В (максимум 36В)
● Диапазон выходных напряжений: 1.2-32В (настраиваемый, по умолчанию —  5В)
● Выходной ток: 0-15A
● Коэффициент преобразования: 98%
● Рабочие температуры: -40 to +85 С
● Рабочая частота: 150KHz

Куплен в магазине Гербест — узнать актуальную цену

Стоимость на момент заказа 28.10.2016 :



Поставляется запаянным в антистатический пакет

Конструктивное выполнение — бескорпусное,

Монтаж двусторонний, при этом большинство элементов расположено на верхней стороне. На нижней — элементов немного, и их высота не препятствует установке конвертера в корпус.

Габариты устройства — 5 см

На 6 см

Ток в 15 А ограничен плавким предохранителем на входе конвертера

На выходе имеется светодиод показывающий подачу входного напряжения на конвертер, и подстроечный резистор для установки выходного напряжения. Ограничить выходной ток на этом конвертере — нельзя

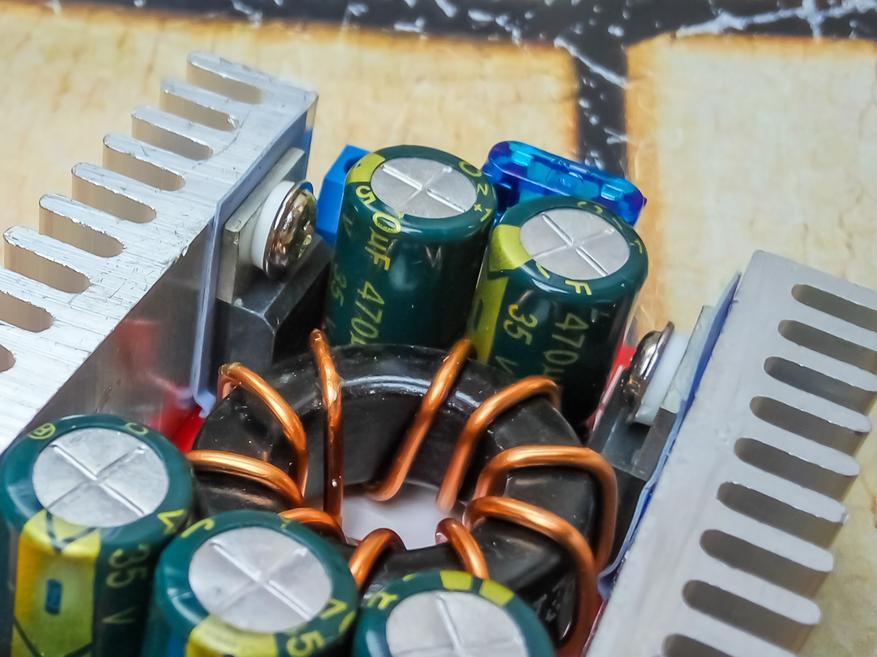

Электролиты на 470 мф 35 В

Диод SS 54

Монтаж выполнен очень плотно, и фотографировать маркировку элементов сложно. Но схем такого и подобных конвертеров — довольно много в сети, поэтому я больше сосредоточусь на испытаниях и тестах.

В тестировании мне помогут блок питания и конвертер из двух моих прошлых обзоров, ссылки на которые я привел выше, а так же 60 Ваттная электронная нагрузка.

Первое включение, изменений настроек конвертера не было, нагрузка в 0.5 А. Конвертер выдал напряжение в 5.5 Вольт

При входном напряжении в 14 Вольт, конвертер максимум смог выдать 13.84 В, что составляет как раз заявленный 98%

На 21.91 В входных — максимум составил 21,67 В — почти 99%

Теперь тест на стабильность. Установлен ток нагрузки 2А, напряжение выставлено 12 В. Входное напряжение постепенно снижаем с почти 22 В до 13 В. При этом выходные параметры совершенно не изменились

Лишь при снижении входного напряжения до 12 В, появилась просадка — 11,76 В — те же 98 %

Для теста на 15 А, соберу стенд практически аналогичный тестированию высокотоковых аккумуляторов. В качестве нагрузке применена сборка из 10 параллельно соединенных керамических резисторов по 2 Ома, 10 Ватт. Общее сопротивление сборки примерно 0.2 Ом — рассчитана под напряжение лития. Напряжение на конвертере выкручено в минимум — 1.2 Вольт.

При включении нагрузки, 1.2 просаживается в 1.09. Ток — 5,54 А

Плавно подымаю до искомых 15 А

Для красоты ставлю 3 В, ток — 15.66 А. Оставил так до тех пор пока резисторы от перегрева не стали ощутимо вонять :) Сам конвертер был слегка теплым. Длительный тест на 50 Ватт — в видео ниже.

Как я и говорил, конвертер мне нужен для создания мощного блока питания на 5 В. Поэтому мне в первую очередь интересно как он будет вести себя на различных нагрузках в диапазоне напряжений 4.7-5.2 В.

Конвертер настроен ровно на 5 В при нагрузке 1 А. Плавно повышаю нагрузку до 10 А и наблюдаю просадку.

Как видно на фото ниже, даже при 10 А нагрузке, напряжение остается в допустимом диапазоне — 4.79 В

На видео ниже можно посмотреть уровень нагрева конвертера при часовой нагрузке в 50 Ватт — 5 В, 10 А. Для облегчения просмотра видео ускорено в 10 раз, так же никто не мешает его прокрутить.

За первые минут 10 DC-DC конвертер разогревается до 40 градусов, и до конца теста практически не меняет температуру, в конце теста температура прыгает 42-43 градуса.

Для моих целей — создания БП для одновременной зарядки и питания нескольких гаджетов данный преобразователь полностью подходит, он не перегревается, стабильность при изменении входного напряжения и увеличении тока нагрузки — отличная.

Спасибо за внимание, надеюсь обзор был полезен.
