Паяльник с термоконтролем YIHUA-908D

Всем здравствуйте,

Хотел бы поделиться информацией о небольшой паяльной станции с термоконтролем YIHUA-908D. Выбор пал не нее просто потому, что у товарища была более облегченная модель YIHUA-908+ и ей он вполне доволен. Брать такую же я не стал, т.к. более продвинутая YIHUA-908D стоит практически тех же денег, а возможностей у нее гораздо больше: в ней  есть термоконтроль, дисплей температуры, блокиратор температуры и таймер отключения.
Приобретался на Алиэкспрессе за $23.84, ссылка на паяльник.
По порядку…
Упаковка:

Внутри:

Комплектация

• паяльник,
• баночка с канифолью и стружкой для снятия припоя с жала,
• подставка,
• инструкция.

Технические характеристики:

Размеры:

Вес:Паяльник и блок управления:

Длина кабеля от блока до жала:

Длина сетевого кабеля:

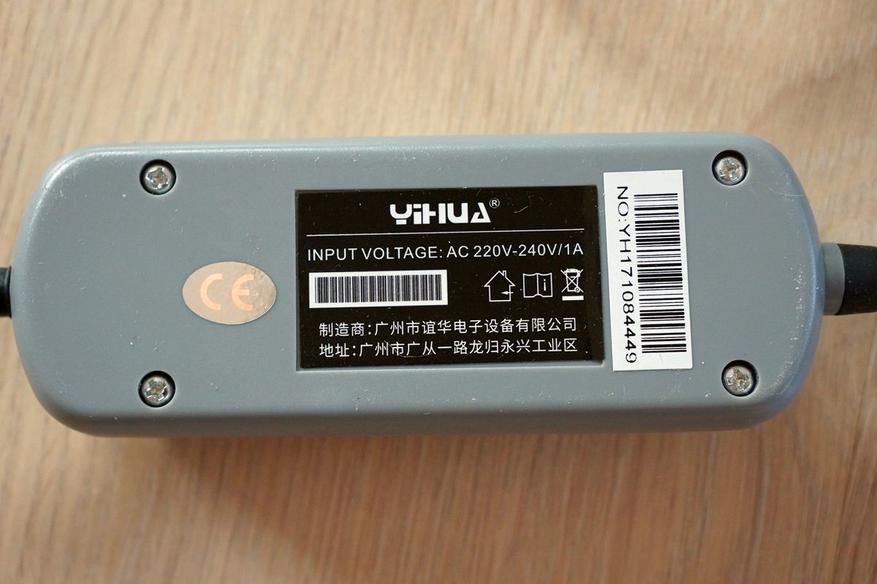

Блок управления имеет следующие элементы:
— выключатель,
— регулятор нагрева — градация от 1 до 8 (90-480С),
— индикатор активности нагрева (HEATER),
— трехразрядный сегментный дисплей отображения текущей температуры,
— переключатель блокировки ( если переведен в сторону значка «замок», фиксирует текущее значение температуры и паяльник не реагирует на регулятор температуры).

Маркировка регулятора нагрева разделена на три цветовые зоны:

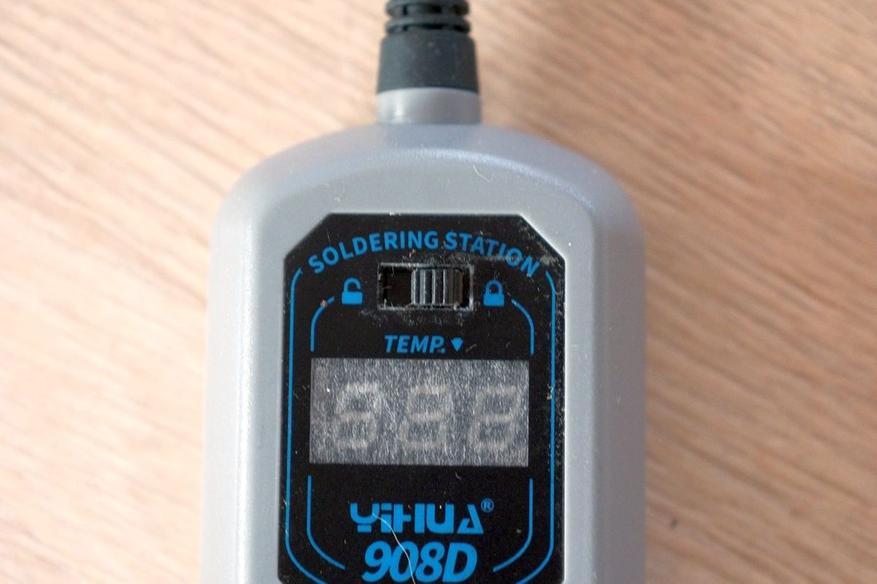

Индикатор температуры и переключатель блокировки:

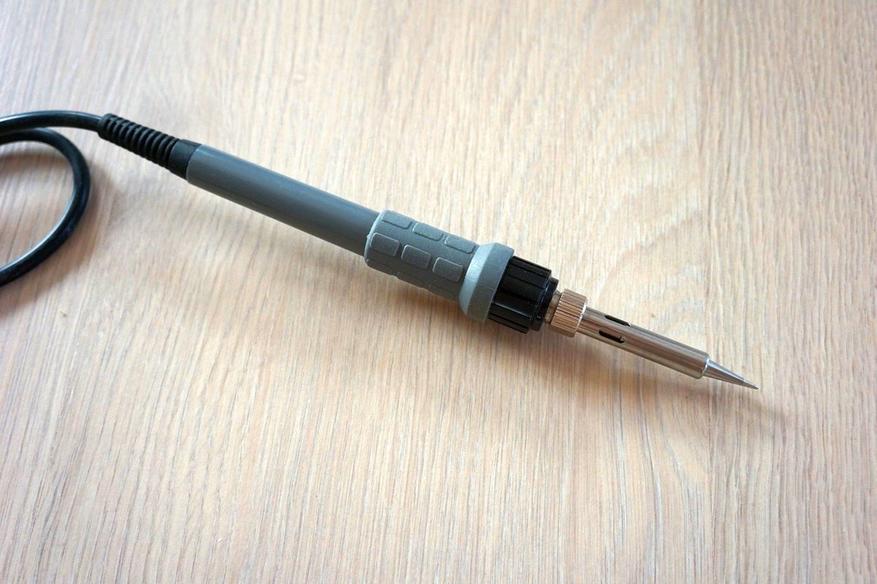

Сам рабочий инструмент:

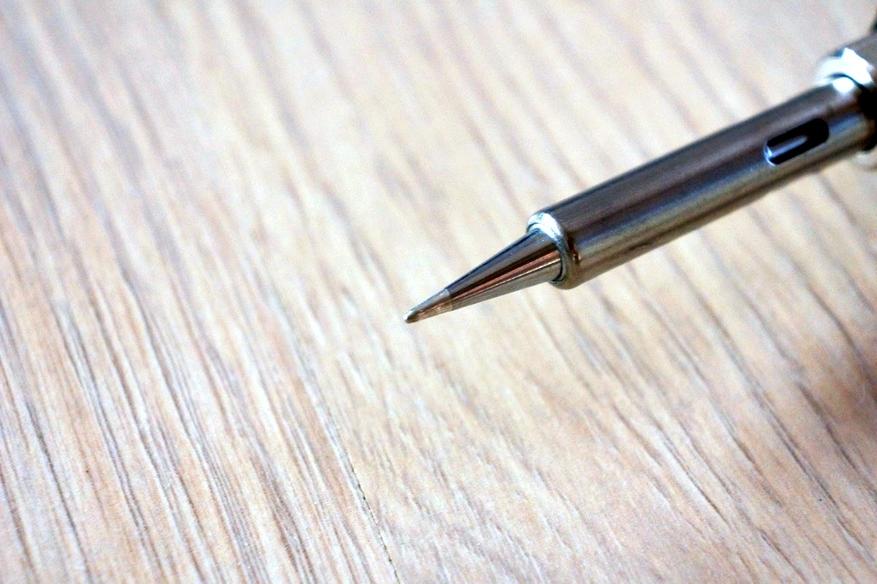

В комплекте идет только одно жало:

но подходит 900 серия и найти на Алиэкспрессе любые необходимые — не проблема, в инструкции приведена таблица:

Нагревательный элемент керамический:

Ступенька на керамическом элементе присутствует:

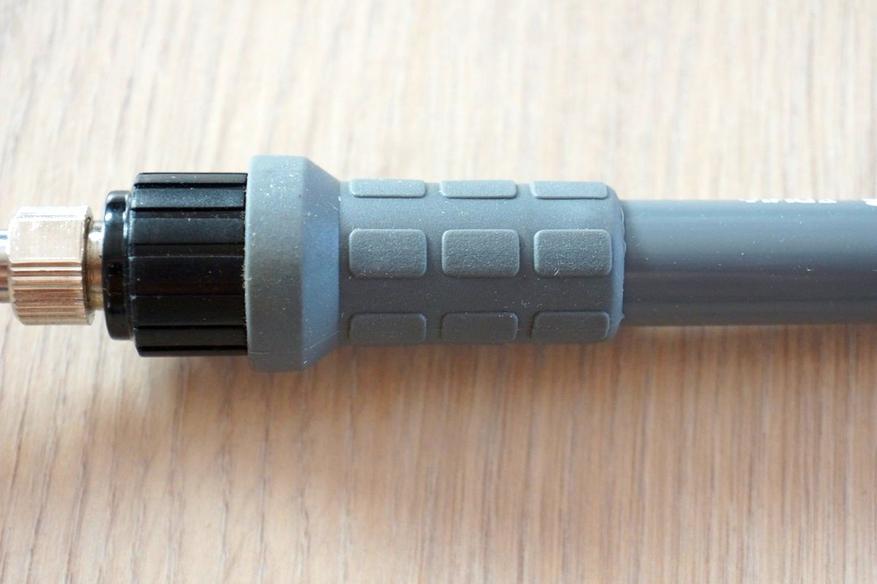

Ручка обрезиненная:

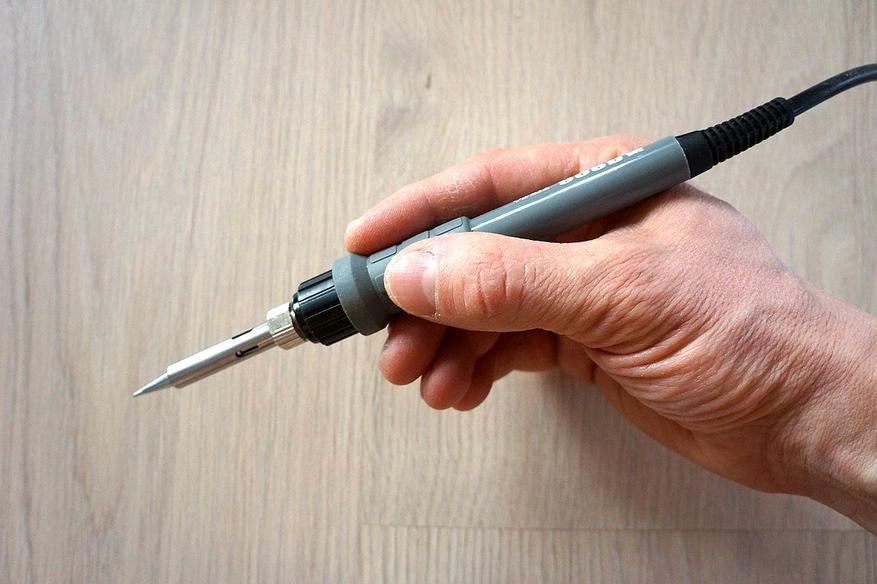

Как лежит в руке:

А вот подставка немного косячная — она сделана, судя по всему для 908+ модели, а у нее немного меньший диаметр пластиковой шайбы, которая вставляется в подставку (слева 908D, справа 908+):

Поэтому, вставляется обзорный паяльник вот так, то есть не до конца:

Но можно напильником расширить отверстие, что я и сделал — оказалось той еще забавой, материал из которого сделана подставка какой-то термоустойчивый пластик. Когда его начинаешь обрабатывать напильником, образуется очень много черной пыли (прямо как тонер из картриджа) и появляется специфический запах — думаю многие его знают, так пахли древние, еще советские розетки, когда в них возникало КЗ :)
Небольшое отступление в виде сравнения конструктива двух моделей 908+ и 908D:

Паяльники (сверху 908D, снизу 908+) — черная штука на верхнем, судя по всему, датчик наклона, для переключения в «спящий» режим, когда паяльник не используется в течении 10 минут, у младшей модели этого нет:

Внутреннее устройство блока управления:

Видно, что конструкция 908D гораздо сложнее:

В 908D обеспечивается именно термоконтроль, реализуемый  микроконтроллером 8-бит S3F94C4EZZ-DK94:

В младшей 908+ модели стоит симистор и изменение температуры осуществляется регуляцией мощности:

Тестирование

Минимальная температура нагрева паяльника 90°C, пиковая мощность при этом около 11Вт:

Паяльник сам регулирует нагрев, при его включении загорается красный светодиод. Соответственно мощность потребления, также, меняется:

Максимальное значение потребляемой мощности, которое мне удалось поймать, примерно, 75Вт, очень кратковременно:

Если паяльник уже нагрет до определенной температуры и мы ее повышаем, потребляемая мощность не достигает максимального значения, а определяется блоком управления:

И когда паяльник нагрет, потребления, практически, нет, до следующего «сеанса» нагрева:

Проверка температуры
Использовал мультиметр с термопарой. На низких температурах результат получается неточным, т.к. без отсутствия капли расплавленного припоя, не получается добиться нужного контакта термопары с жалом и показания неточные.

Когда же паяльник смог расплавить припой и я стал «окунать» термопару в каплю, показания измерений стали, фактически, идентичным с показаниями блока паяльника. Установку температуры брал по градации на регуляторе паяльника:

На 480°C припой уже был перегрет и перестал образовывать нормальную каплю, поэтому максимум удалось замерить  значение в 464°C и я с не очень понимаю, где такая температура нужна в бытовых условиях пайки :)

Жало после испытаний:

Если паяльник поставить на подставку и не трогать 10 минут он переходит в спящий режим (поддерживается нагрев 200°C) на дисплее попеременно высвечивается SLP/200:Итог
Качественный и недорогой паяльник с электронным контролем температуры. Сам паяльник лежит в руке удобно и, практически, не нагревается в процессе работы. Поддерживается реально установленная температура нагрева. К качеству сборки претензий нет. К минусам отнесу то, что не очень удобно крутилкой устанавливать нужную температуру (получается ± к планируемому), кнопками было бы удобнее. Комплектную подставку нужно немного дорабатывать, чтобы влезал паяльник и могли бы положить припоя.
Ссылка на паяльник на Алиэкспрессе.

Всем Добра!
