Осциллограф, мультиметр и генератор в одном корпусе — обзор Fnirsi DST-210

Fnirsi DST-210 — это компактное комбинированное устройство, которое объединяет в себе осциллограф, мультиметр и генератор сигналов. Такой формат удобен для тех, кто работает с электроникой в домашних условиях, на выезде или в мастерской, где важно быстро переключаться между разными типами измерений без необходимости использовать отдельные приборы. В этом обзоре я рассказываю, как работает каждый из режимов, и делюсь результатами тестирования.

Технические характеристики

Осциллограф

Мультиметр

Генератор сигнала

Упаковка и комплект поставки

Устройство поставляется в прямоугольной коробке из картона, выполненной в темной цветовой гамме. Поверхность матовая, с минималистичными подписями и обозначениями ключевых функций модели DST-210.

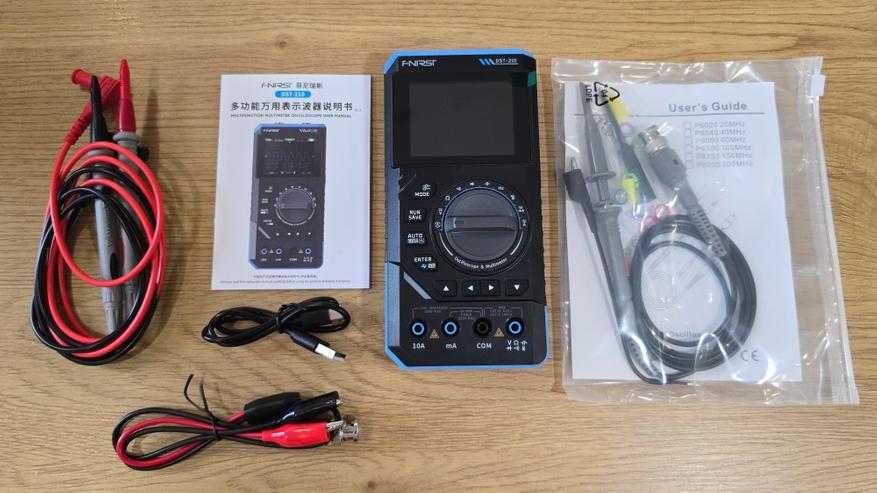

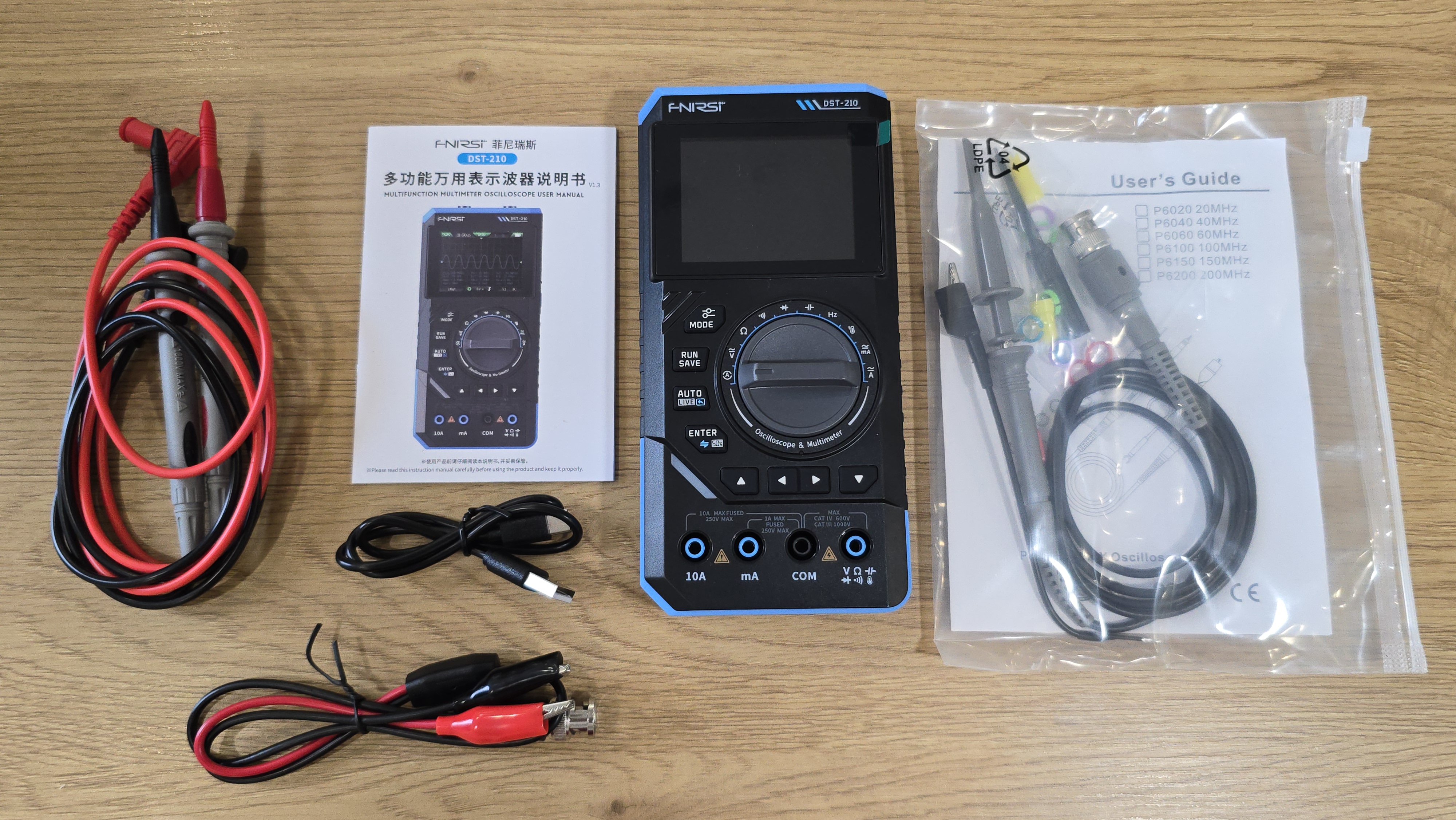

В состав поставки входят сам Fnirsi DST-210, один осциллографический щуп P6100, пара щупов мультиметра с прямыми наконечниками, кабель с зажимами типа «крокодил» для подключения к токоведущим точкам, кабель USB Type-C для зарядки и передачи данных, а также краткое руководство пользователя.

Внешний вид

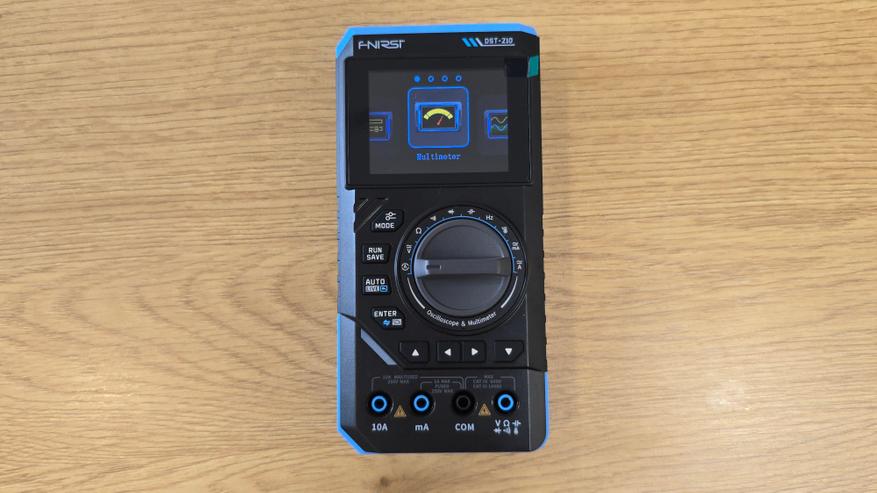

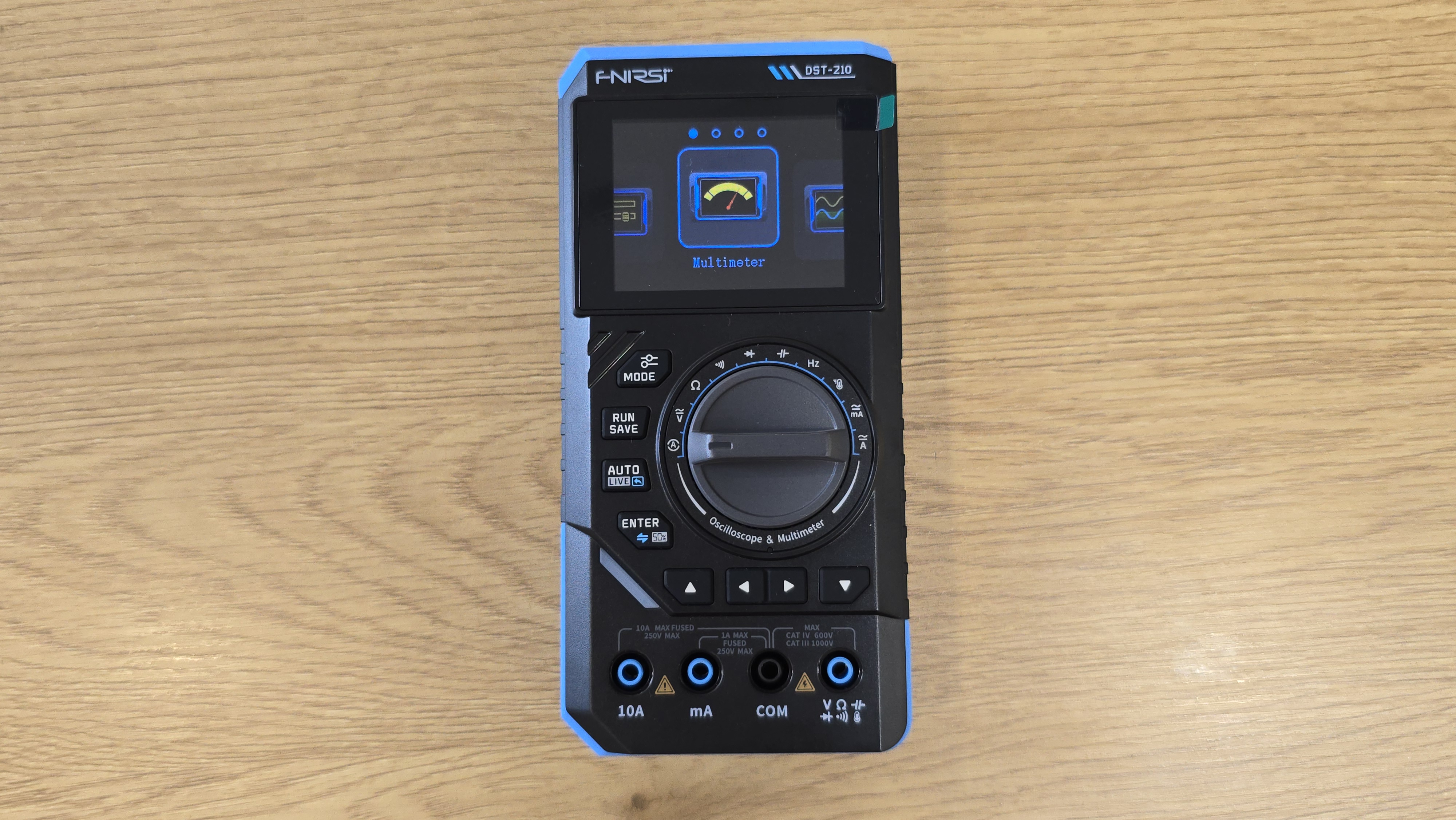

Корпус Fnirsi DST-210 выполнен в прямоугольной форме с умеренно скошенными гранями и контрастной окантовкой по краям. Передняя панель устройства содержит все элементы управления и интерфейса. Основное внимание сразу привлекает цветной TFT-дисплей диагональю 2.8 дюйма, расположенный в верхней части. Он отображает графики, цифровые значения, меню и различные параметры в зависимости от активного режима — осциллографа, мультиметра или генератора сигналов.

Слева, ниже экрана, находится вертикальный ряд кнопок. Верхняя кнопка отвечает за смену режима, что позволяет переключаться между тремя основными функциями прибора. Ниже расположена клавиша запуска и паузы, которая используется как в осциллографическом режиме, так и для активации HOLD в мультиметре. Еще ниже — кнопка автоматического измерения. Она позволяет прибору автоматически определять ключевые параметры сигнала, например, напряжение, частоту или скважность. Под ней размещена клавиша подтверждения действий, используемая при работе в меню или при настройке параметров сигналов.

Центральное место занимает поворотный переключатель режимов. На нем нанесены обозначения для выбора конкретного измерения: переменное и постоянное напряжение, ток, сопротивление, частота, емкость, температура, прозвонка, проверка диодов и другие. Символы нанесены четко и читаемо. На внешней окружности также есть подпись, указывающая на общее назначение устройства — осциллограф и мультиметр.

Под поворотным селектором расположены четыре кнопки навигации — стрелки вправо, влево, вверх и вниз. Они предназначены для изменения настроек, перемещения по параметрам или выбора значений, особенно в генераторе сигналов. Еще ниже размещены четыре входных разъема. Слева направо: отдельный вход для измерения тока до 10 ампер, затем вход для токов в миллиамперном диапазоне, далее центральный общий COM-порт, и справа — комбинированный вход для измерения напряжения, сопротивления, емкости, частоты, температуры и других параметров. Каждый разъем подписан и снабжен пиктограммами.

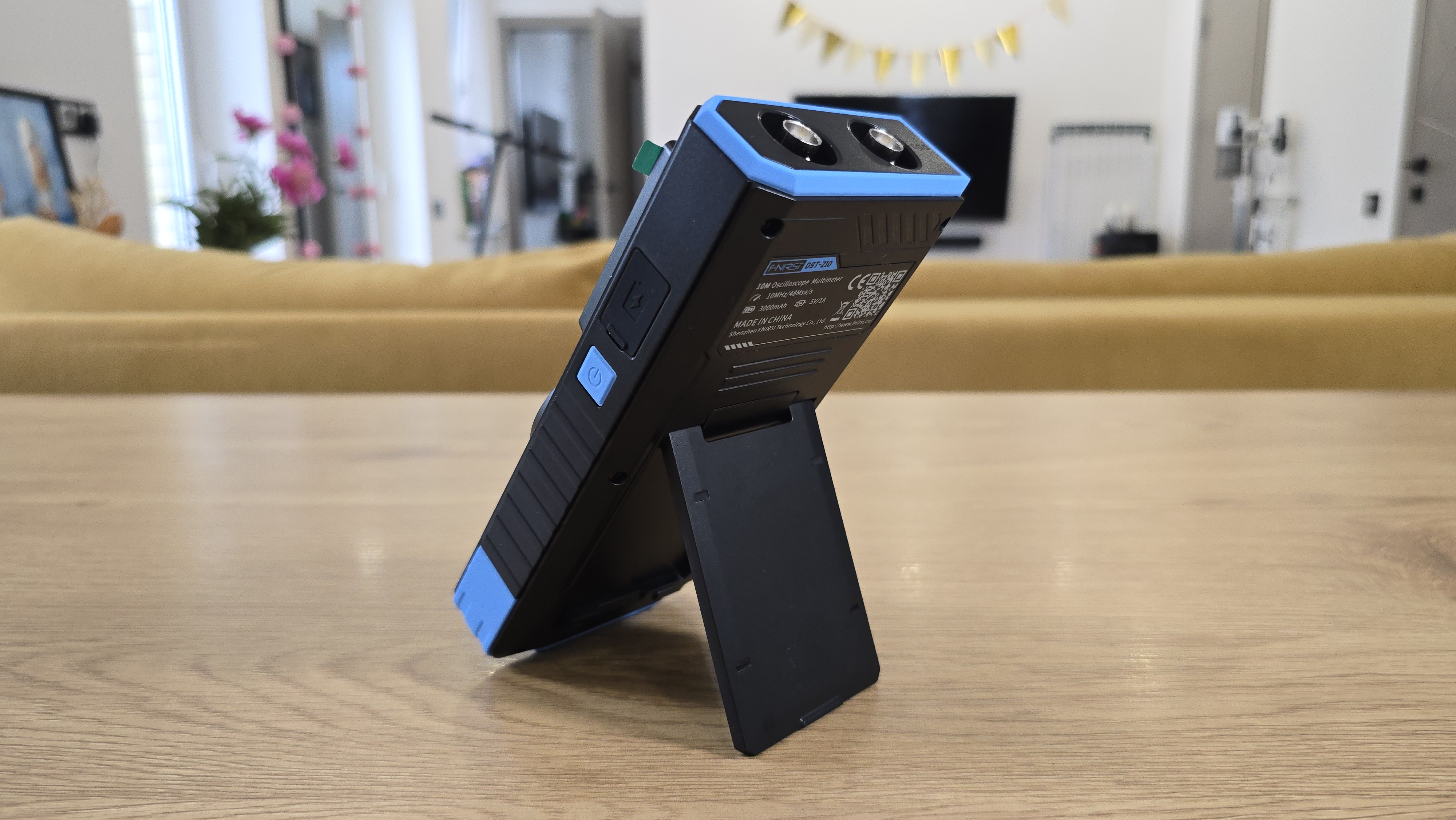

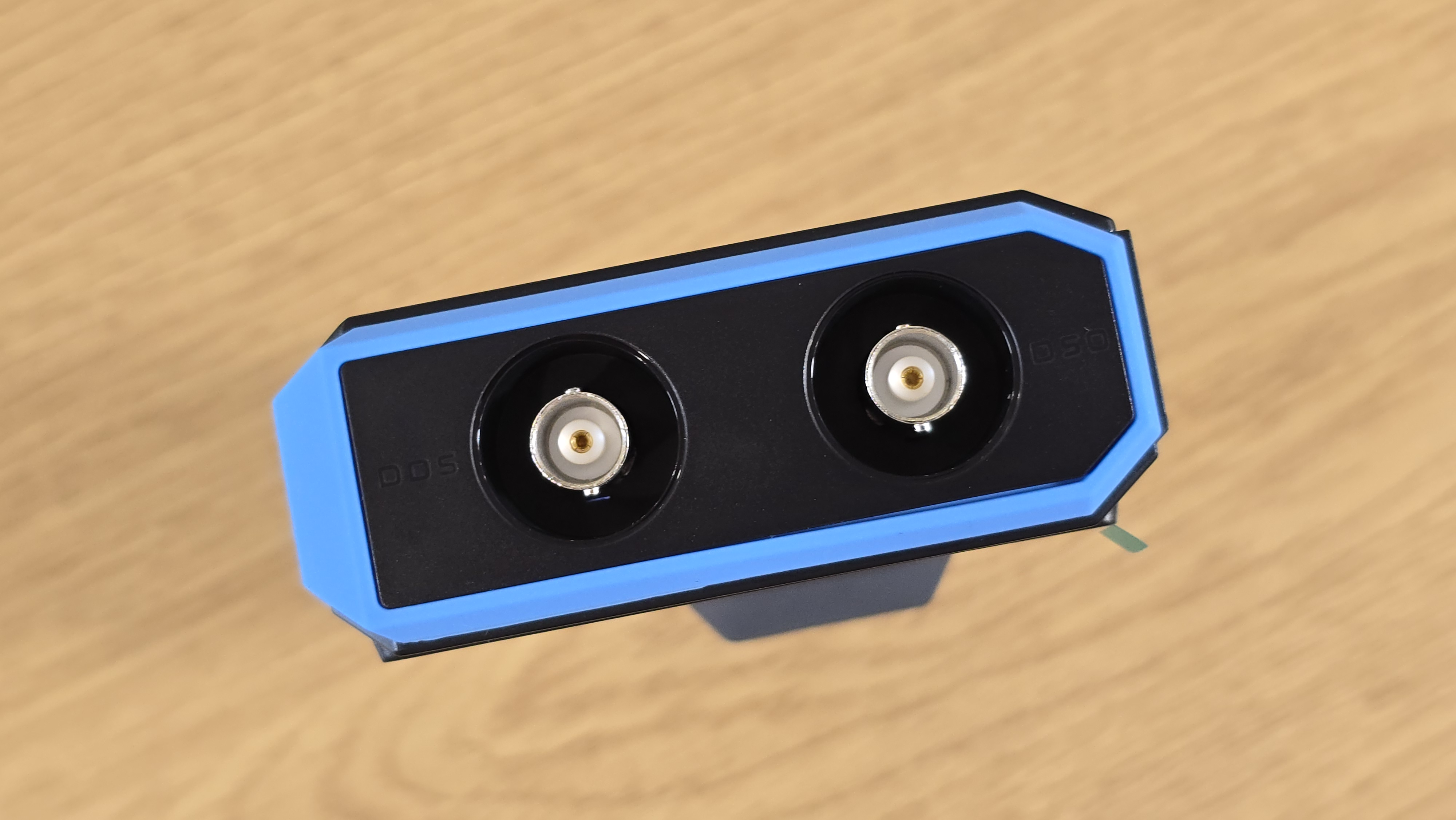

Верхняя грань устройства содержит два дополнительных выхода. Один используется для подключения к осциллографическому каналу, второй предназначен для вывода сигнала с генератора. Оба расположены симметрично, имеют защитную окантовку и слегка выступают за корпус.

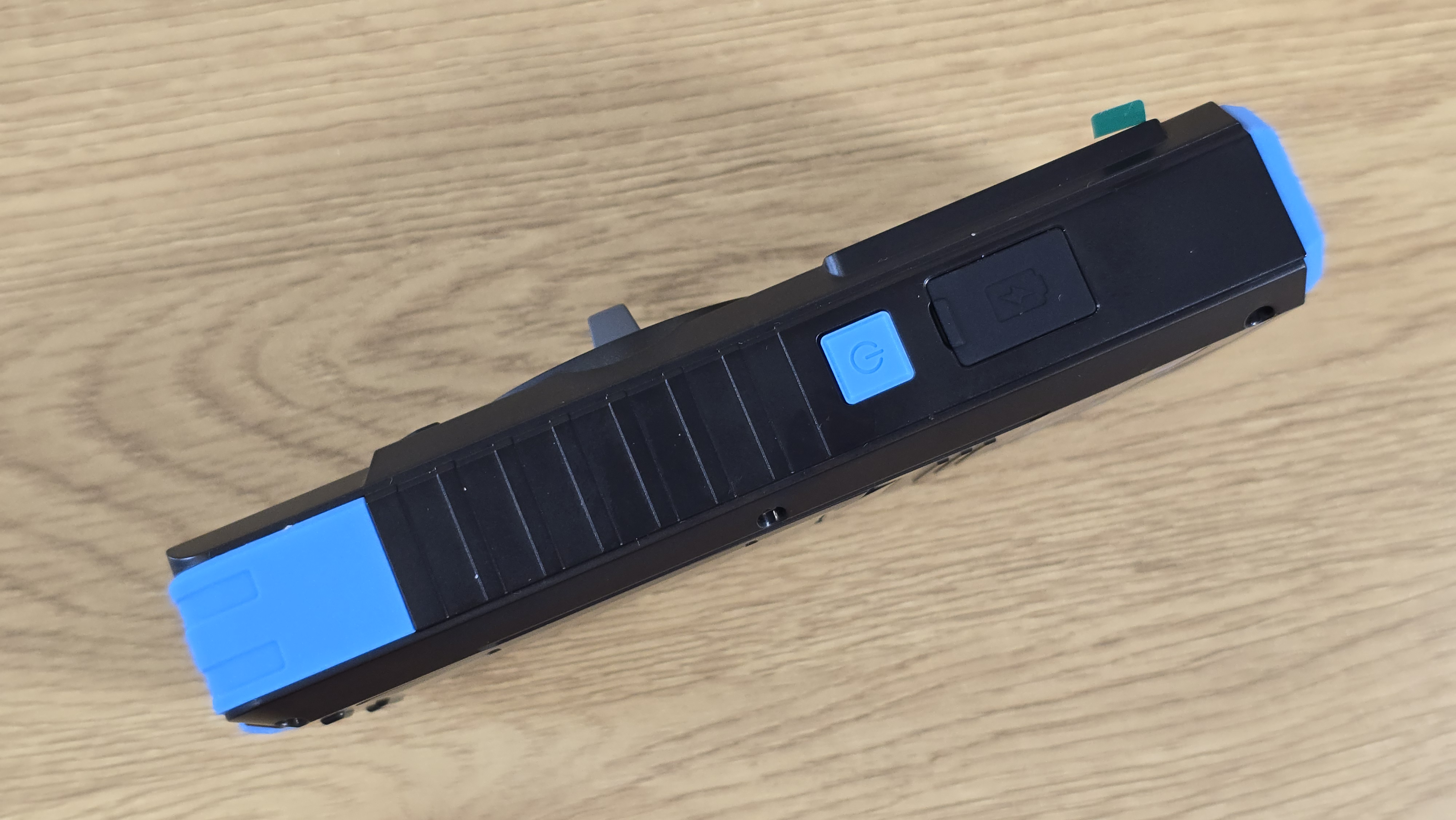

На правой боковой панели ближе к верхней части находится кнопка питания. Ниже под защитной силиконовой крышкой расположен разъем для зарядки — USB Type-C, а рядом с ним предусмотрено отверстие для принудительного сброса устройства, которое можно активировать тонким предметом.

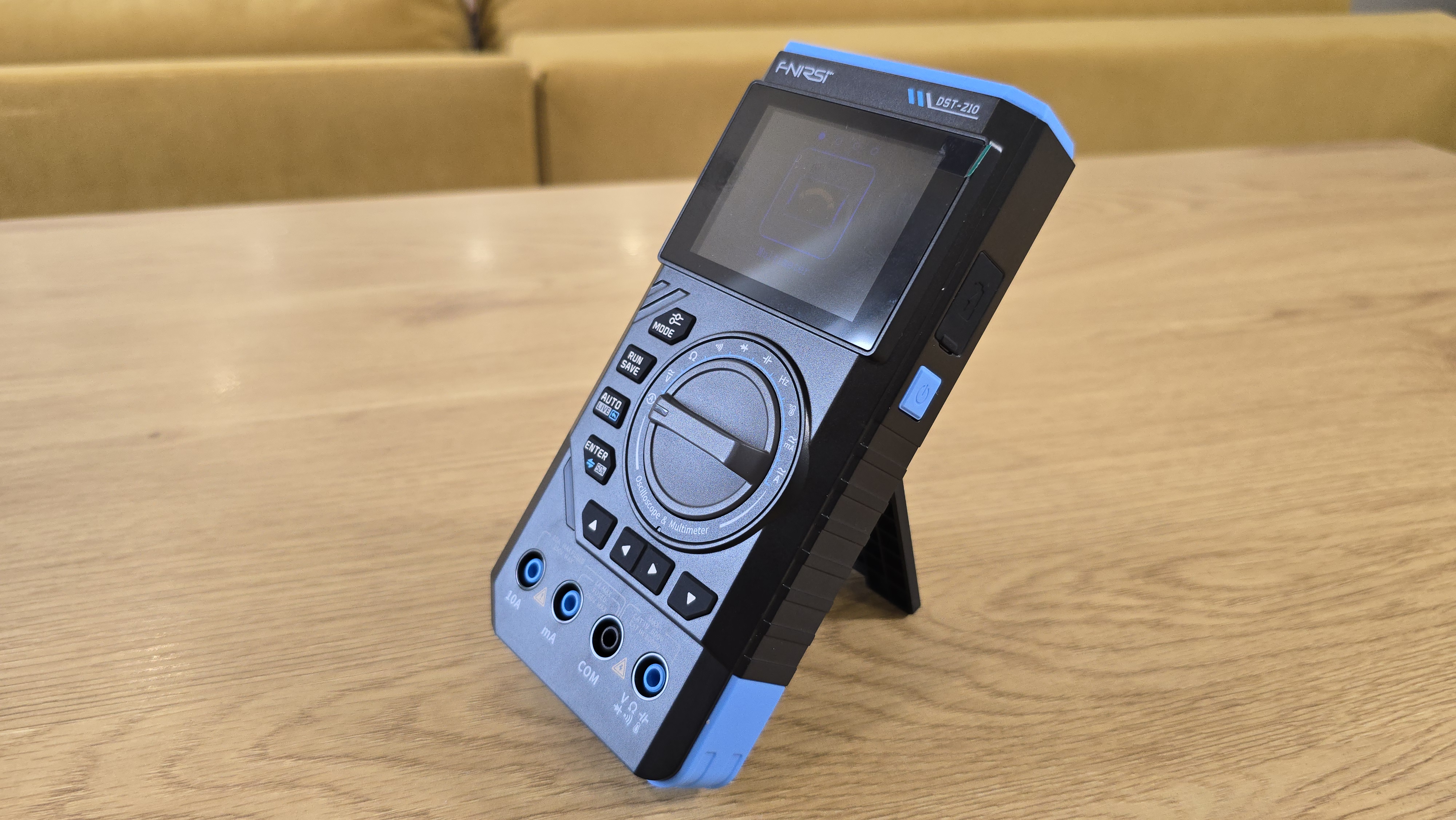

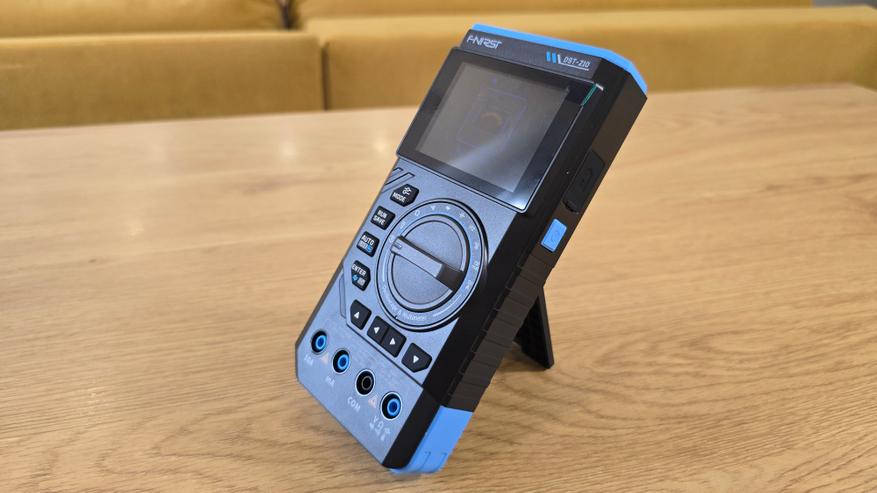

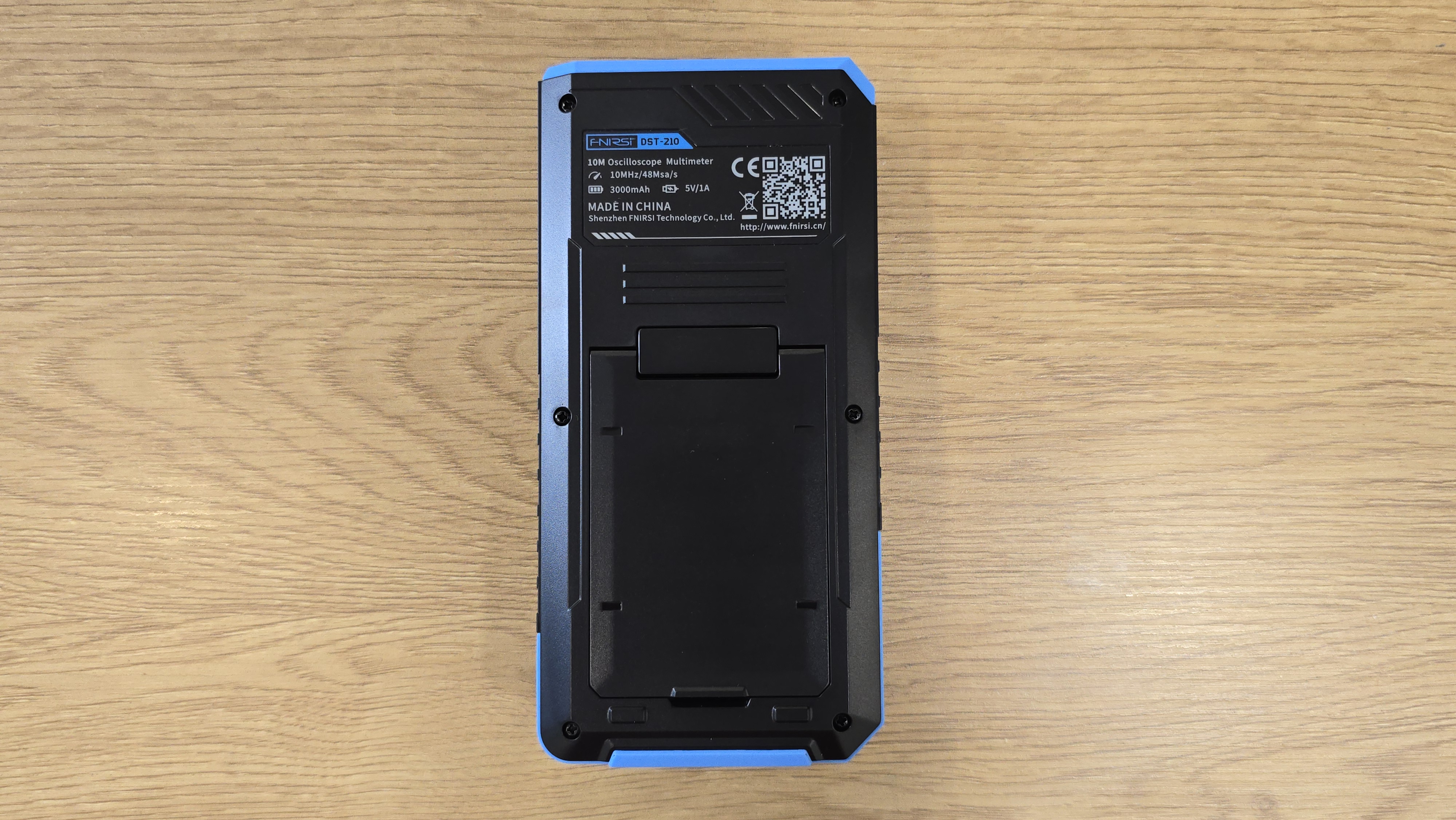

На тыльной поверхности расположена складная подставка. Она позволяет установить прибор под углом на столе для более удобной работы и чтения данных с экрана. Подставка выполнена из пластика и складывается заподлицо с корпусом, не выступая за габариты.

Окантовка устройства выделена синим цветом. Материал корпуса — пластик с матовой текстурой, на ощупь он нескользкий, с насечками по бокам для более уверенного хвата. Грани скошены, что делает прибор визуально более компактным.

Функциональные возможности

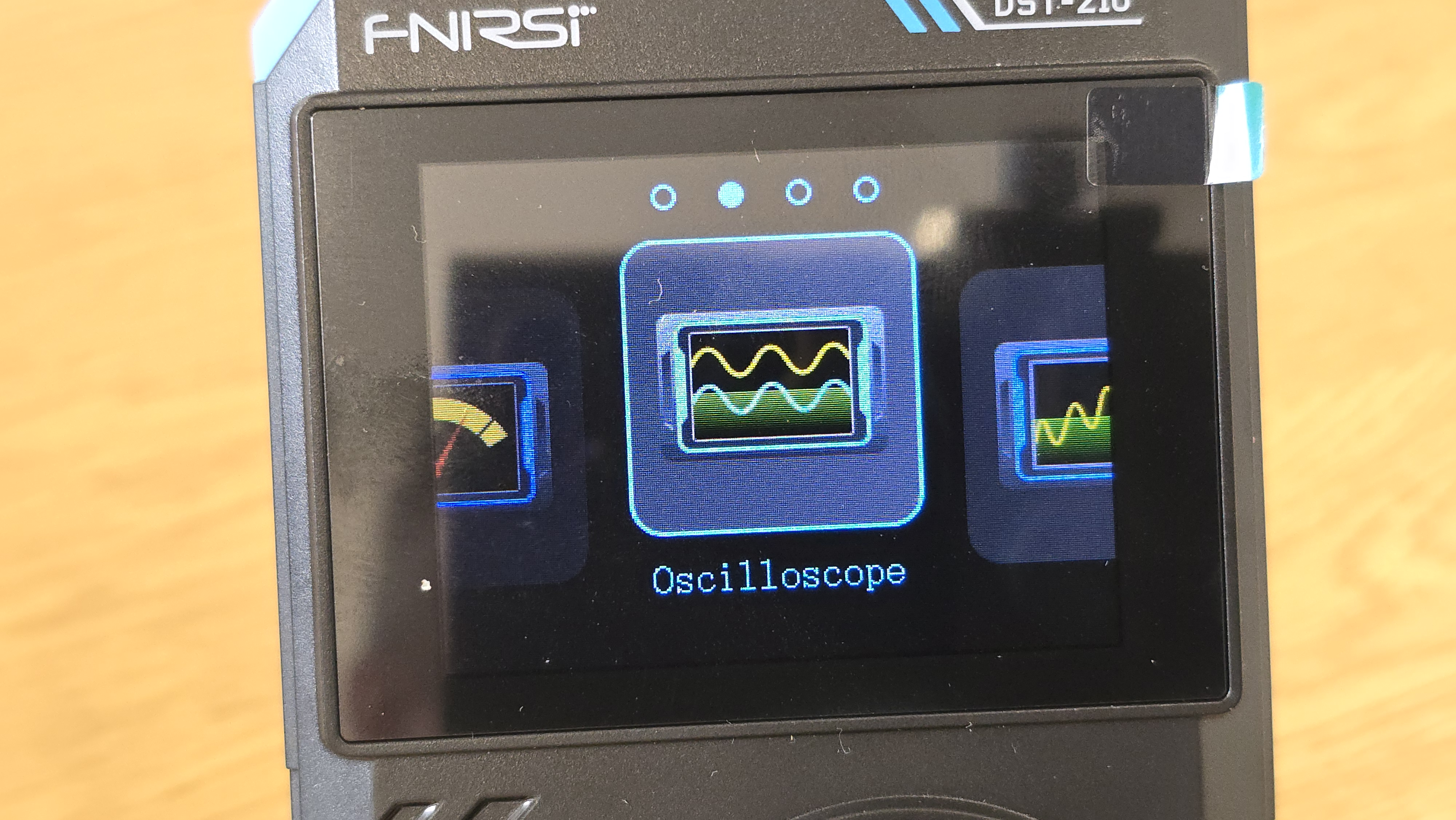

Fnirsi DST-210 сочетает в одном корпусе три независимых режима: осциллограф, мультиметр и генератор сигналов. Каждый режим имеет собственную логику работы, параметры и разъемы, что позволяет использовать прибор в разных сценариях — от измерений напряжения до анализа формы сигнала.

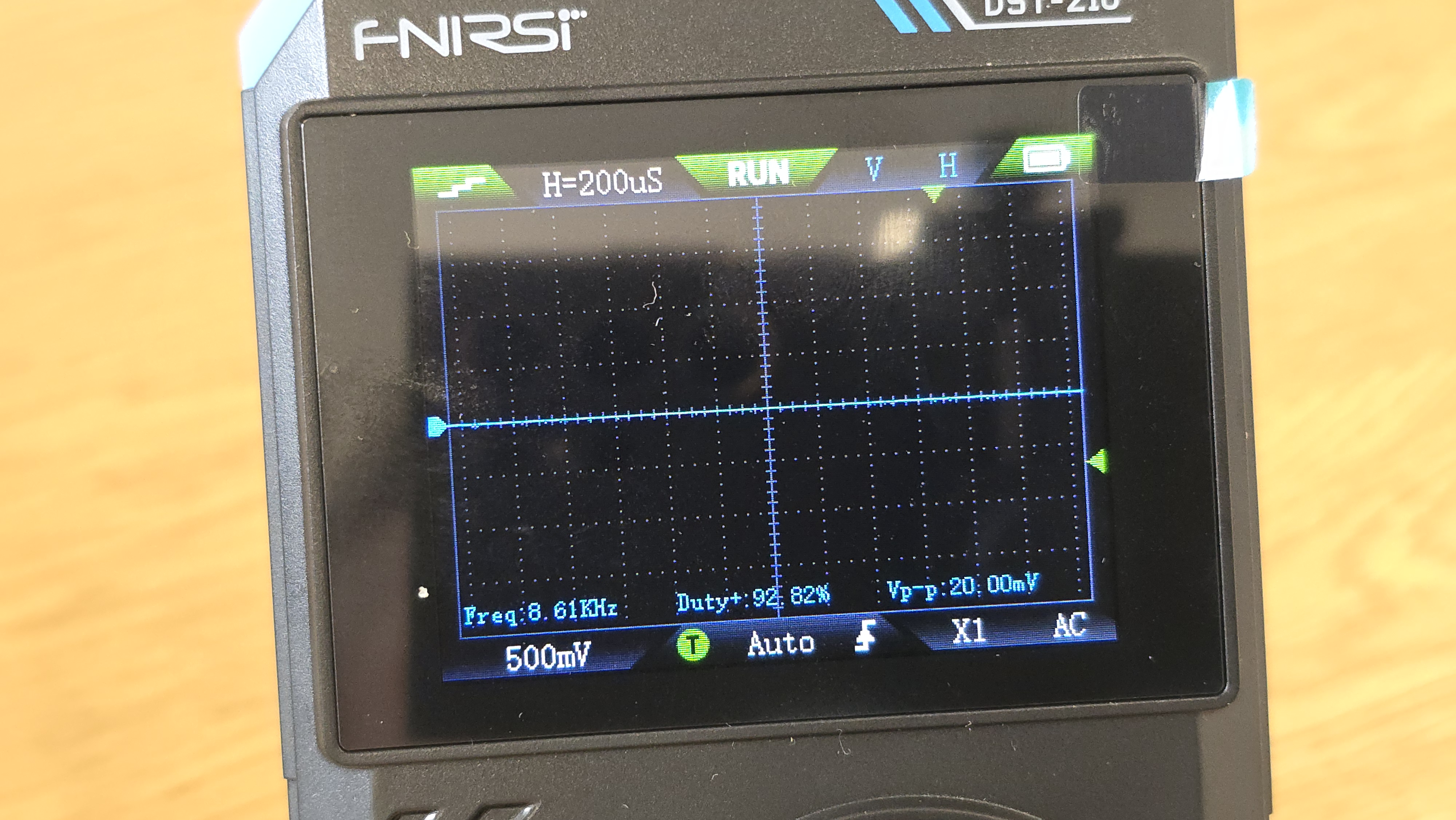

В режиме осциллографа прибор работает с аналоговой полосой пропускания 10 МГц и частотой дискретизации до 48 мегасемплов в секунду. Входной импеданс составляет 1 МОм, поддерживается AC/DC-сцепление. Сигнал может подаваться как напрямую (1:1), с допустимым уровнем до +-40 В, так и через внешний делитель 10:1, при котором предельное входное напряжение расширяется до +-400 В. Временная развертка на экране настраивается в диапазоне от 50 наносекунд до 20 секунд на деление, вертикальная чувствительность — от 10 мВ/дел до 10 В/дел. Для фиксации сигнала предусмотрен триггер, поддерживающий выбор фронта (восходящий или нисходящий), а также возможность ручной установки уровня с отображением на шкале. Помимо визуализации сигнала, прибор автоматически вычисляет его параметры — амплитуду (Vpp), среднее значение, эффективное напряжение (RMS), частоту, период и скважность. Есть возможность сохранить текущую форму сигнала в памяти, а затем просмотреть ее на дисплее в виде изображения.

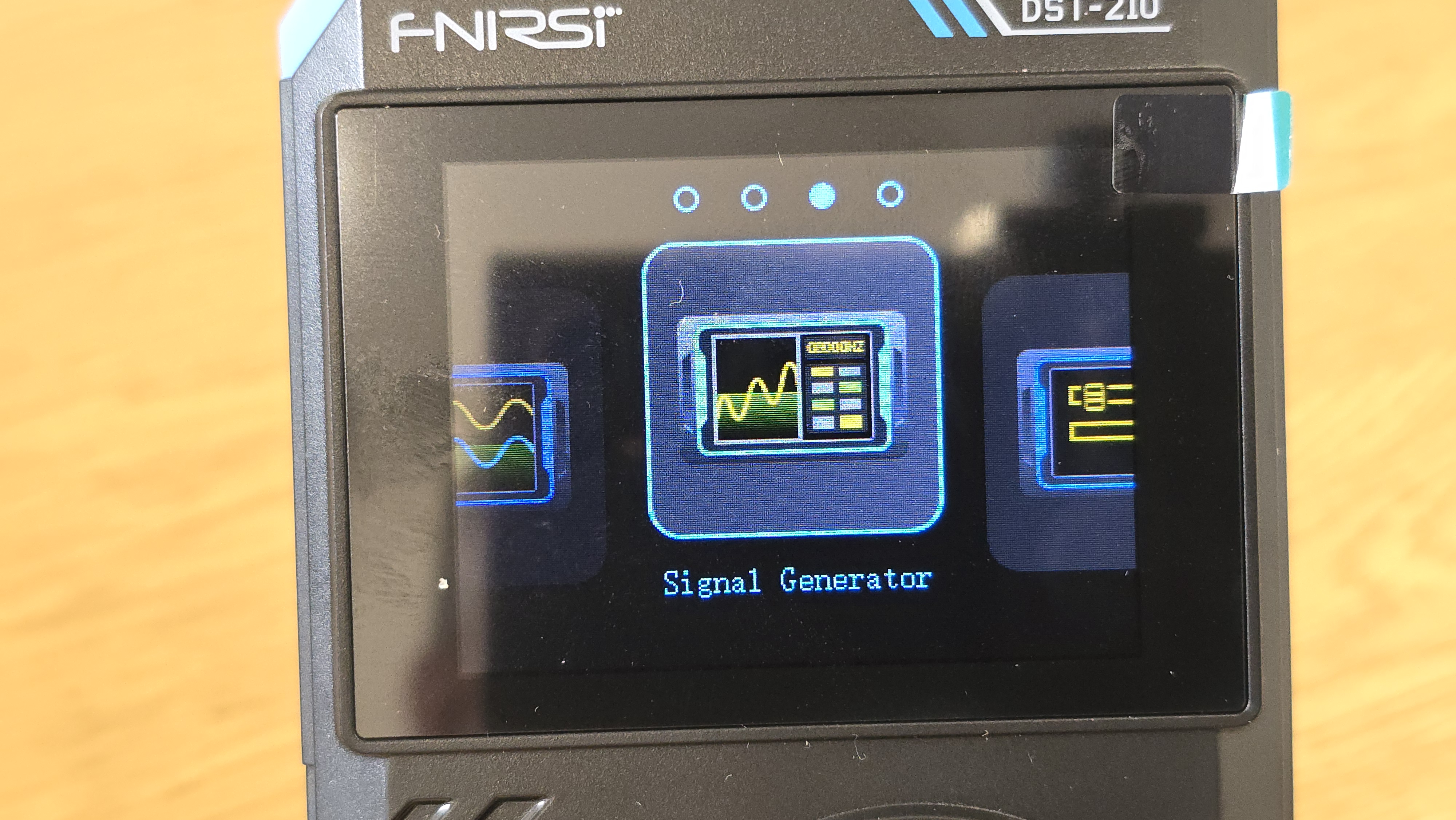

Генератор сигналов работает через отдельный порт, расположенный в верхней части корпуса. Он поддерживает генерацию до 13 различных форм — синусоида, прямоугольный импульс, треугольная, пилообразная, ступенчатая и другие. Частота сигнала может варьироваться от 0 до 50 кГц. Пользователь имеет доступ к ручной установке трех параметров: частоты, амплитуды и скважности. Амплитуда сигнала на выходе настраивается в пределах от 0.1 до 3.0 В. Для прямоугольных и пилообразных сигналов предусмотрена настройка скважности в диапазоне от 0 до 100%. Настройка значений производится пошагово через экранное меню и навигационные клавиши, с возможностью корректировки каждого параметра отдельно. Генератор может использоваться совместно с осциллографом или как самостоятельный источник сигнала.

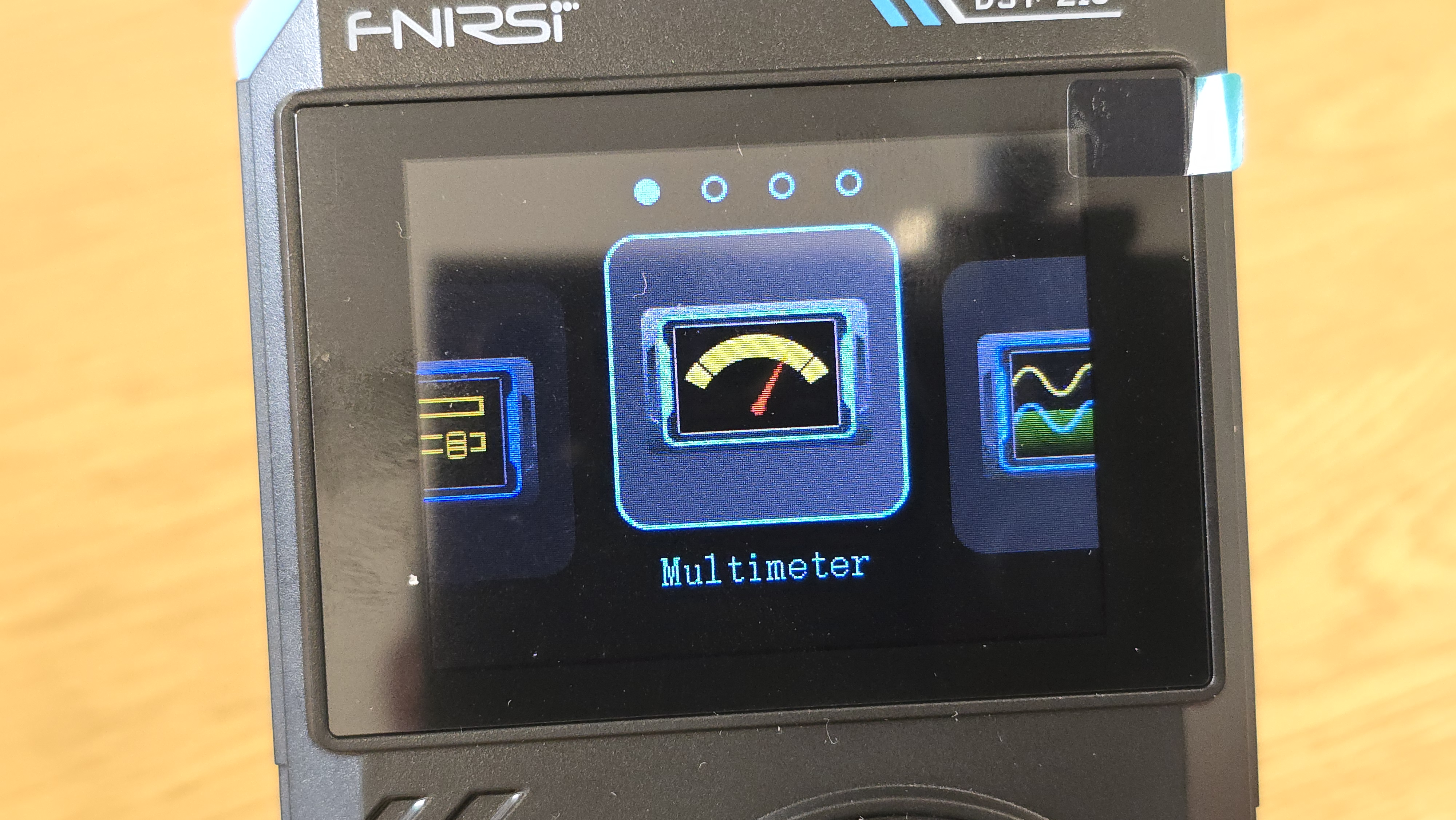

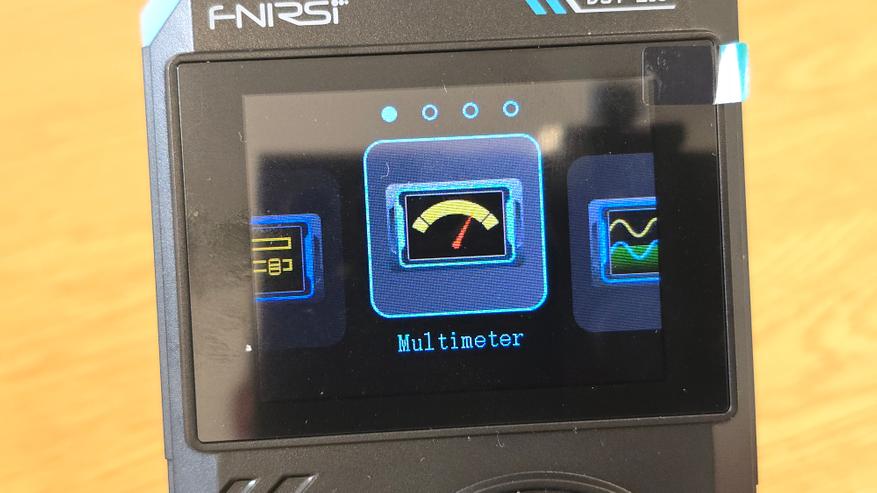

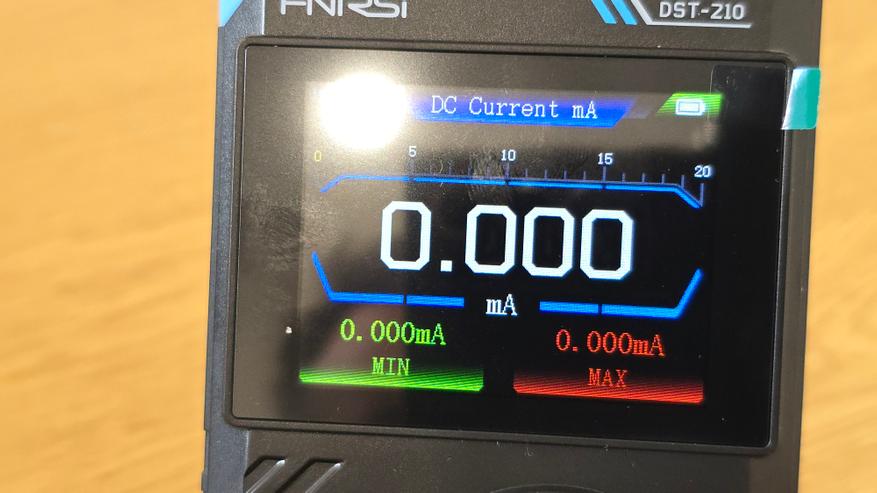

Мультиметр — третий режим работы. Он позволяет выполнять измерения напряжения, тока, сопротивления, емкости, частоты, температуры, а также прозвонку и проверку диодов. Поддерживается как постоянное, так и переменное напряжение до 1000 В DC и до 750 В AC. Измерение тока реализовано в двух диапазонах: до 199.99 мА через отдельный вход и до 10 А через высокоточный вход с защитным предохранителем. В режиме сопротивления доступны значения до 19.999 МОм, а для измерения емкости предусмотрен широкий диапазон от пикофарад до 99.99 мФ. Частотомер работает в диапазоне до 9.999 МГц, а температурный канал — от -55 до +1300 °C. В режиме измерений доступны функции фиксации данных (HOLD), отображения максимального и минимального значения, а также автоопределения параметров. Есть функция определения фазного провода без контакта — режим LIVE.

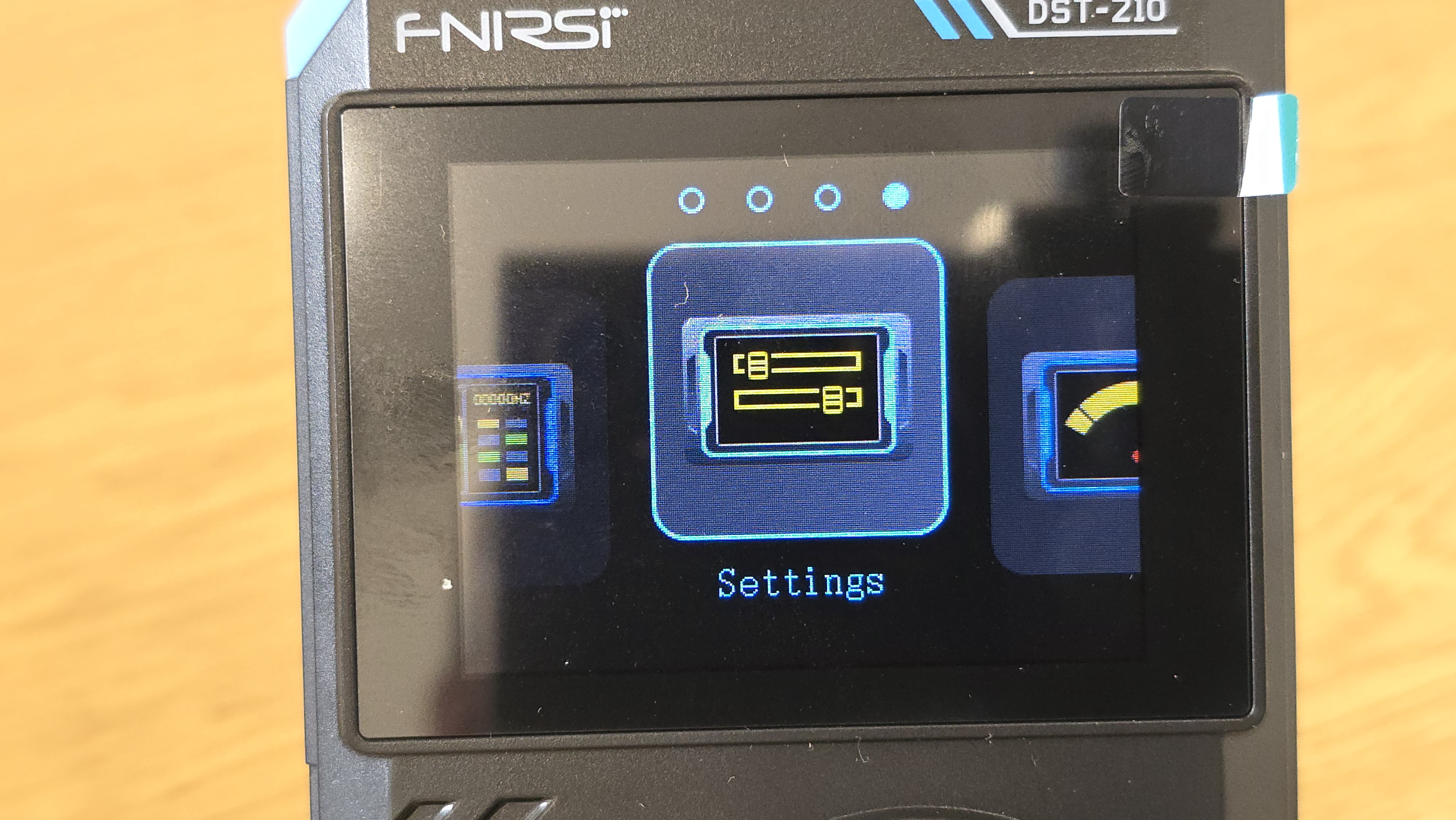

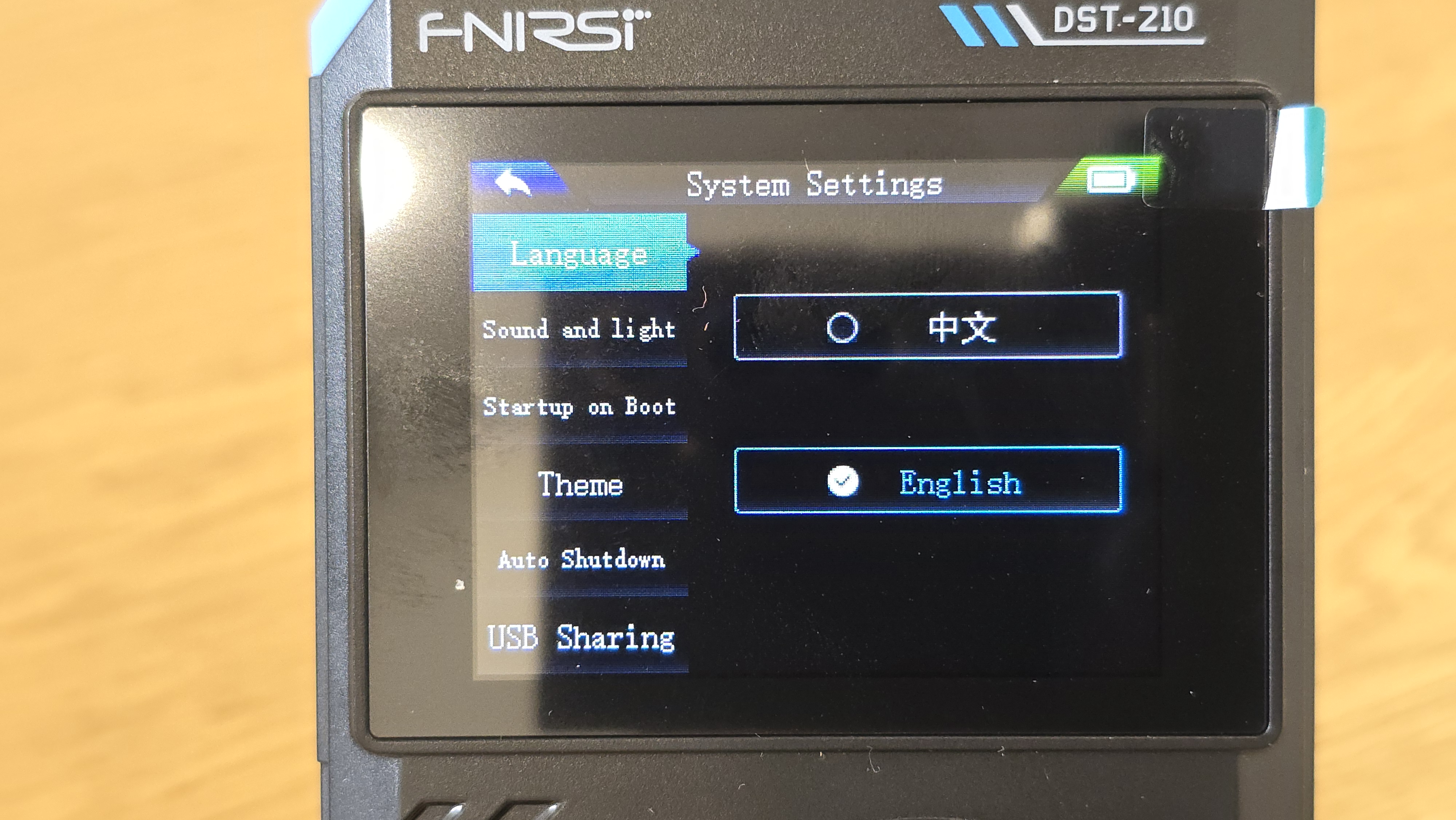

Работа с прибором строится на выборе режимов и настройке параметров через аппаратные кнопки и экранное меню. Отдельно доступны настройки системы, где можно изменить язык интерфейса, выбрать тему оформления дисплея (дневная или ночная), задать параметры автоматического выключения и включить USB-доступ к сохраненным данным. Через порт Type-C, расположенный сбоку, выполняется зарядка встроенного аккумулятора и обновление прошивки. Емкость батареи составляет 3000 мАч, одного заряда хватает примерно на 10-15 часов в зависимости от активности использования.

Тестирование

Тестирование Fnirsi DST-210 поделилось на несколько этапов. Я поочередно проверил каждый из режимов работы устройства.

Мультиметр

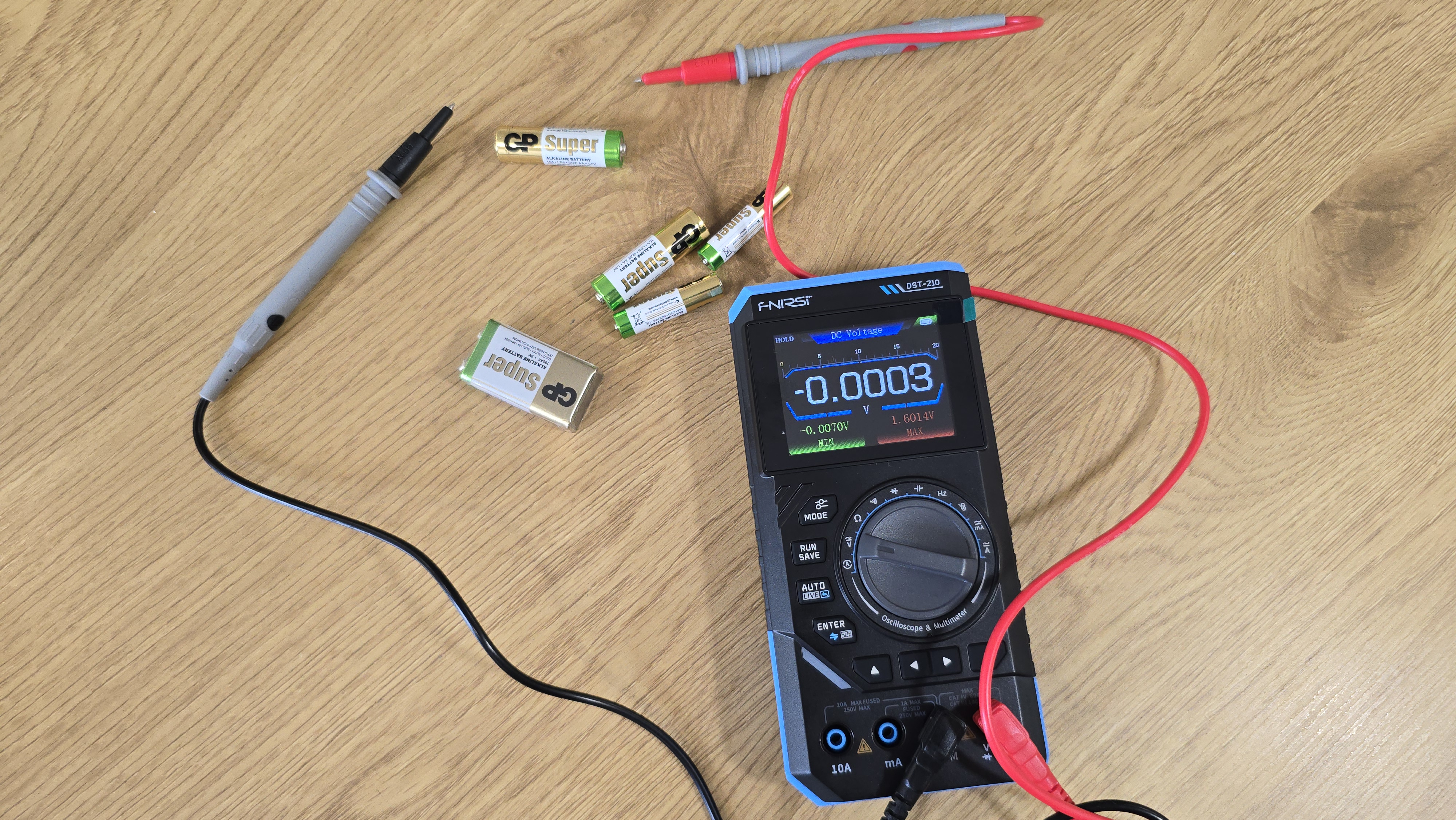

В режиме мультиметра я начал с самого простого — проверки напряжения на элементах питания. Измерил несколько батареек типа АА и 18650, чтобы заодно оценить чувствительность прибора на низких напряжениях. При подключении щупов к аккумулятору 18650 DST-210 отобразил 3.97 В, показания стабилизировались быстро, автоопределение диапазона сработало без запаздывания. Затем подключил щупы к USB-разъему ноутбука — прибор показал 5.08 В, что также укладывается в норму.

Следом подключил устройство к бытовой домашней электросети, на входе розетки было зафиксировано 231 В.

После напряжения перешел к проверке сопротивлений. Начал с стандартного резистора на 1 кОм — DST-210 показал 1.002 кОм. Переподключил щупы к резистору на 10 МОм — показания в районе 9.96 МОм. В обоих случаях реакция прибора быстрая, погрешность укладывается в ожидаемый допуск. Следом провел тест прозвонки: звуковой сигнал активируется практически без задержки, щупы удобно использовать одной рукой, особенно в режиме поиска обрыва в кабеле.

Затем перешел к емкости. Протестировал несколько электролитов на 1000 мкФ и 2200 мкФ. Измерения показали 986 мкФ и 2140 мкФ соответственно, что указывает на частичную потерю емкости, но в целом демонстрирует, что прибор позволяет быстро оценить состояние компонентов без выпаивания.

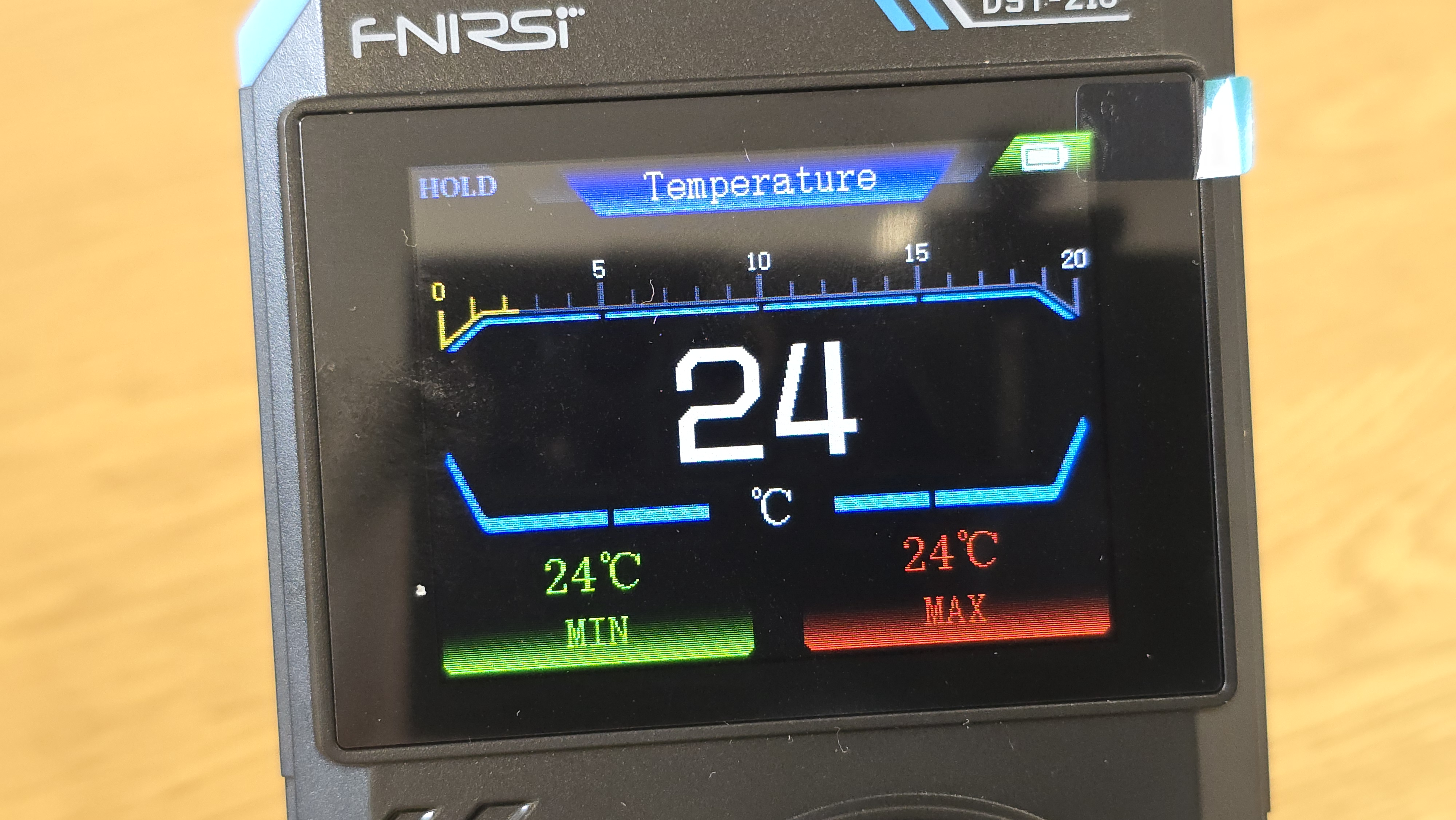

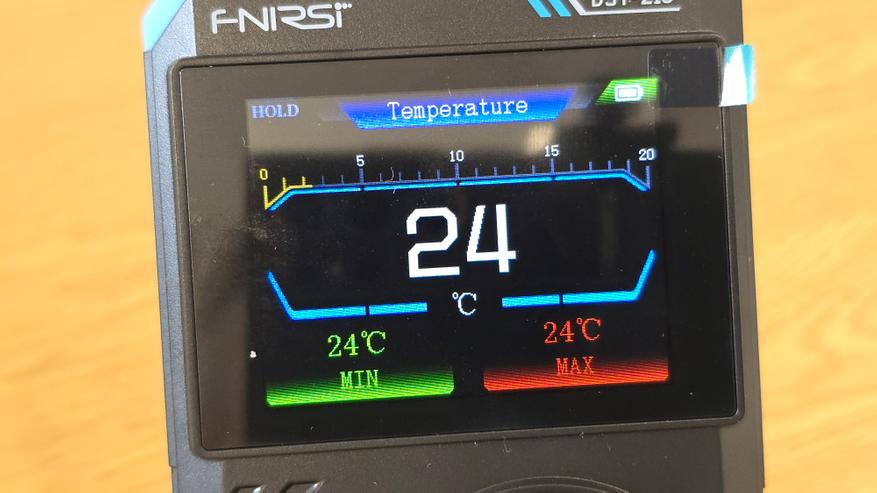

Температуру проверял с помощью комплектного термодатчика. Поместил его на алюминиевый радиатор, работающий под нагрузкой, — через 3-4 секунды температура выросла до 52 °C. При касании рукой датчика значение стремительно снижалось, что говорит о неплохой реакции сенсора и корректной передаче данных. При замерах в помещении значение стабильно держалось на уровне 24-25 °C.

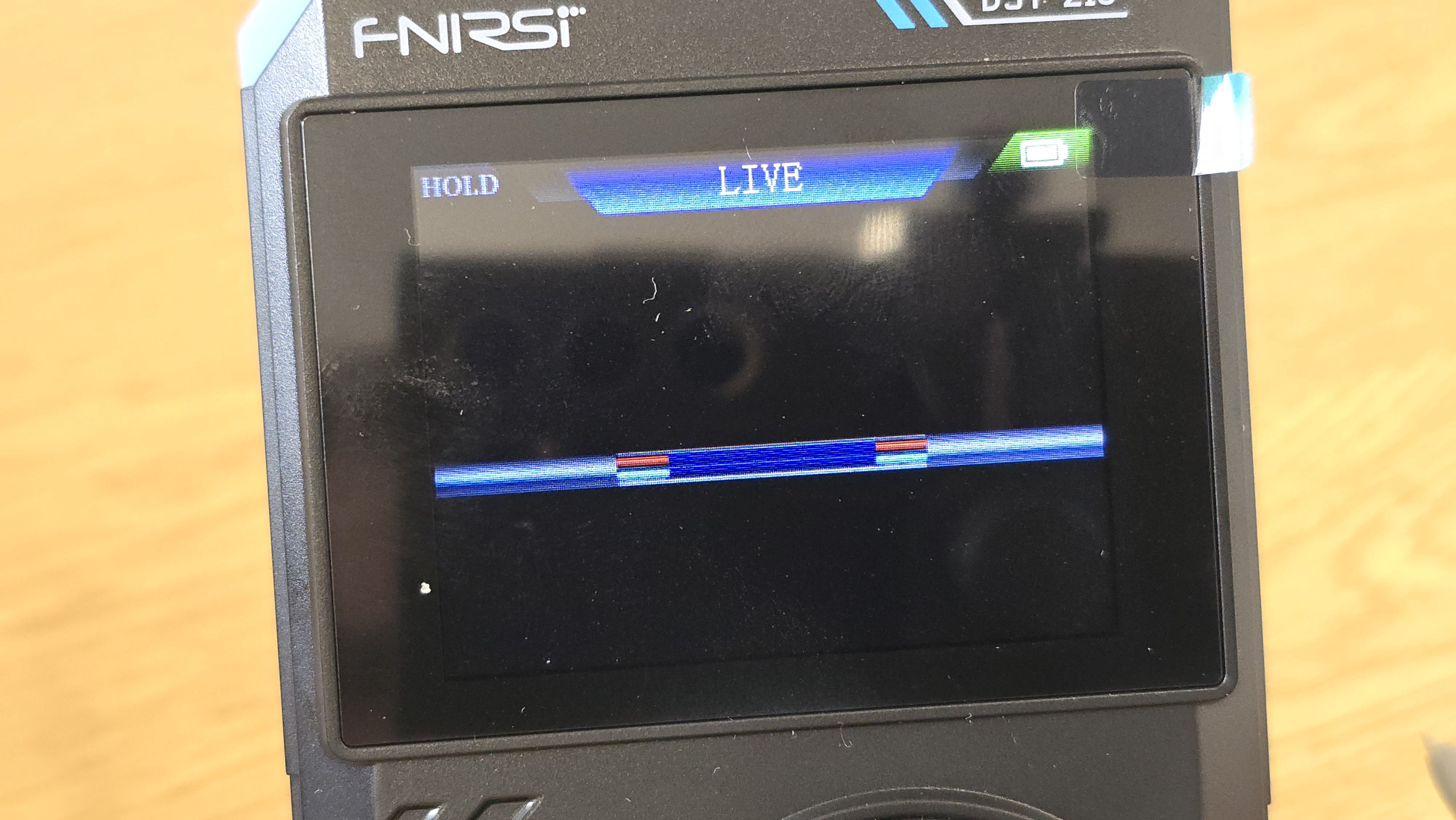

В режиме LIVE тестировал фазный и нулевой провод на розетке. При прикосновении к фазе прибор отобразил предупреждающий индикатор, на нуле — реакции не было. Режим активируется отдельно, и по завершении возвращается обратно к обычному измерению.

Генератор сигналов

В ходе тестирования генератора сигналов я использовал Fnirsi DST-210 в роли источника сигнала, а в качестве независимого анализатора подключал Fnirsi DPOX180H. Это позволило объективно оценить форму, частоту, амплитуду и стабильность выдаваемых сигналов при различных настройках.

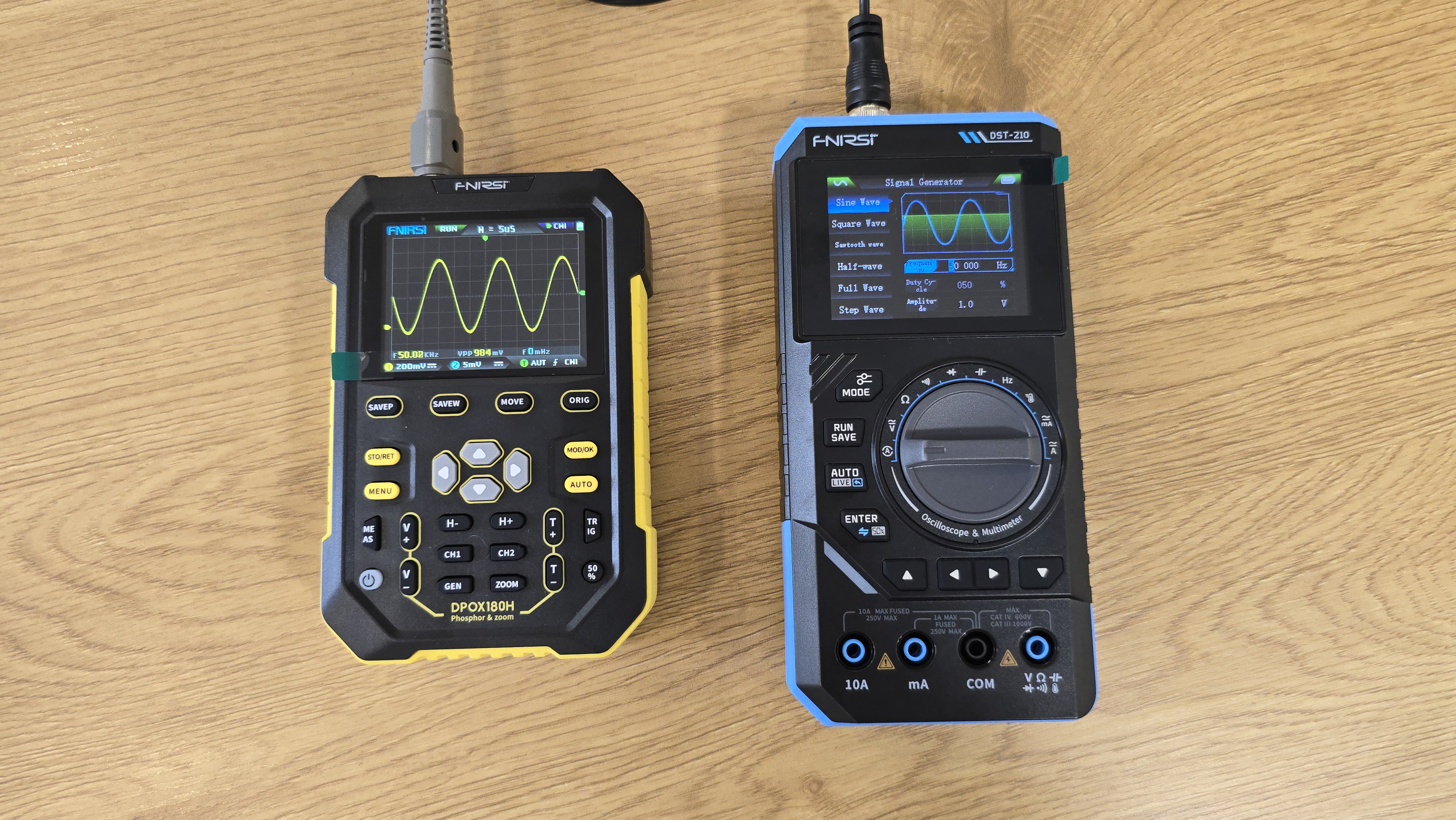

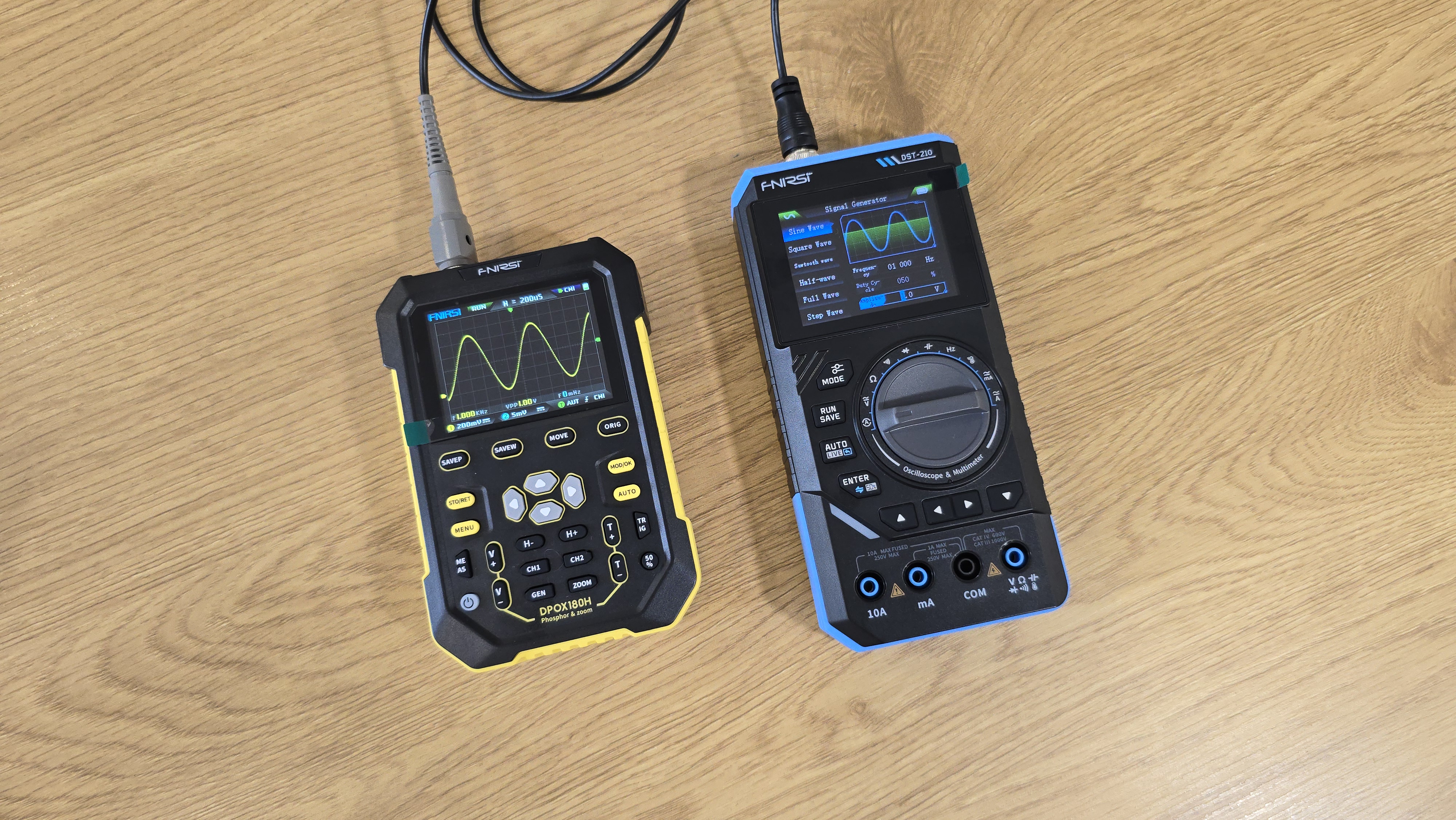

Первым шагом выставил на DST-210 синусоиду с частотой 1 кГц и амплитудой 1 В. Генераторный выход подключил напрямую ко входу осциллографа DPOX180H через коаксиальный кабель. Сигнал на экране анализатора отображался стабильно, без срывов или искажений. Частотомер показывал значение в пределах +-0.005 кГц от заданного, амплитуда укладывалась в заявленные параметры. Постепенно повышал частоту сигнала до 10, 20 и 50 кГц. Даже на максимальном значении форма не теряла симметрию и оставалась распознаваемой.

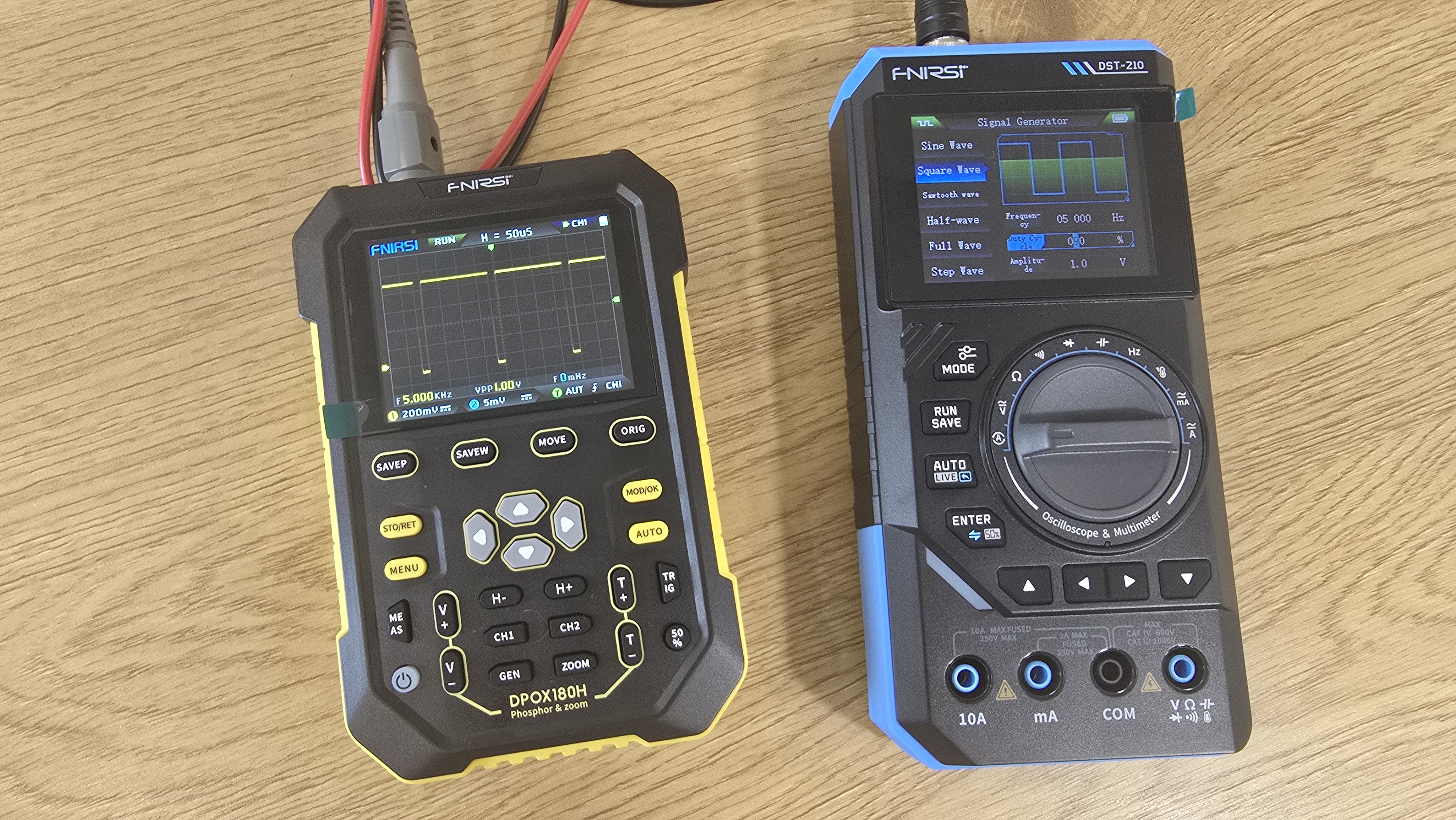

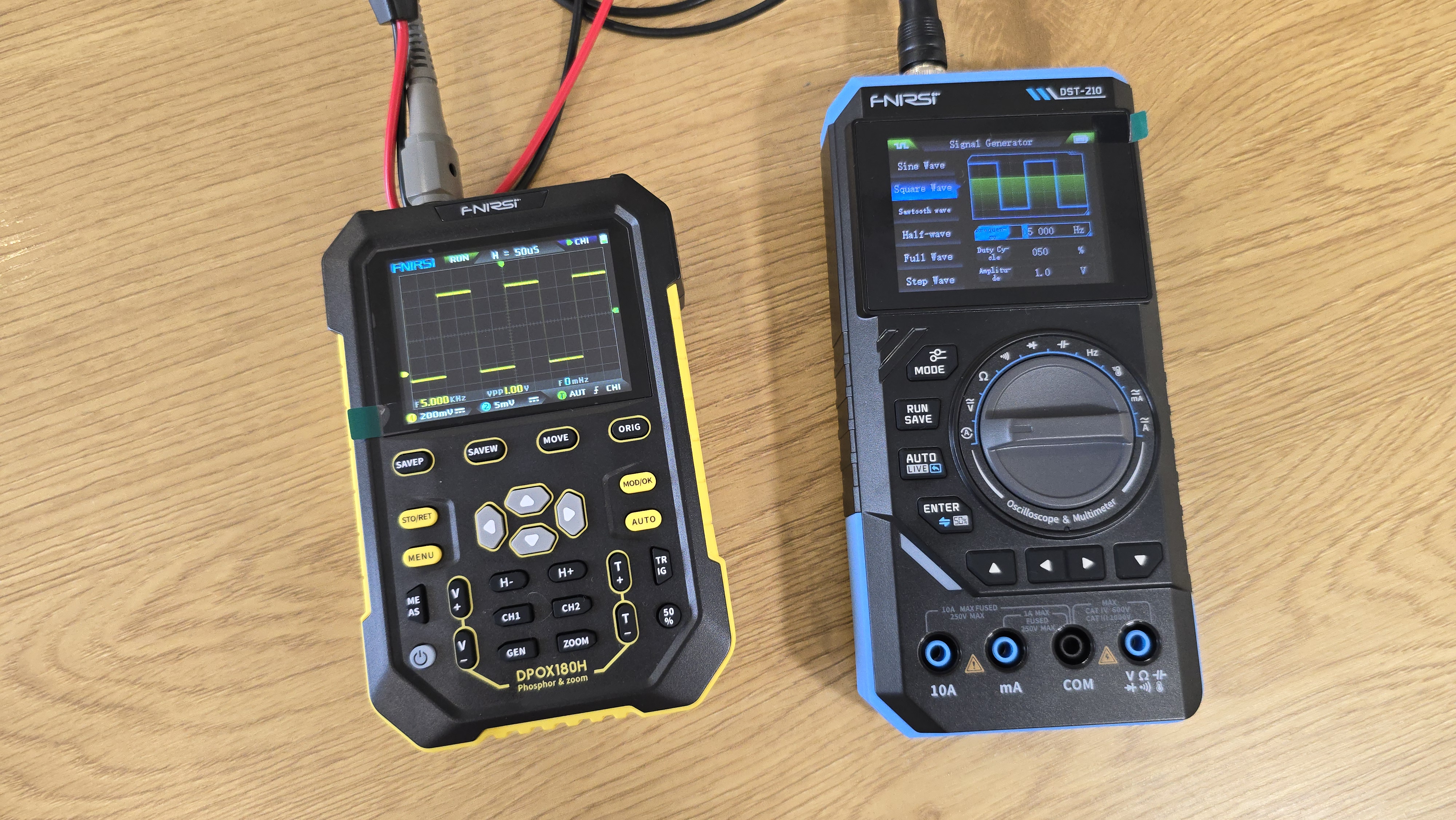

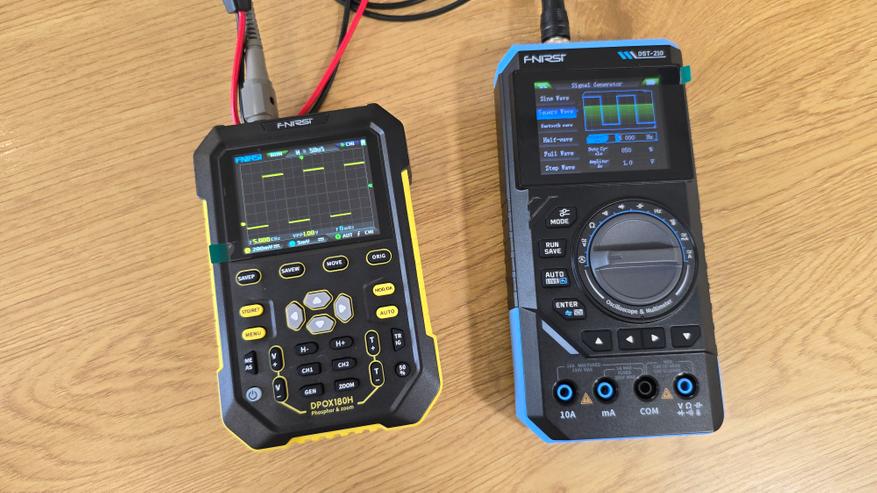

Затем перешел к прямоугольному сигналу. Установил частоту 5 кГц и скважность 50%. На DPOX180H был отчетливо виден меандр, фронты сигнала отображались с умеренной крутизной. Изменяя скважность от 10% до 90%, наблюдал, как варьируется длительность импульса. При значениях около 1% и 99% сигнал на анализаторе становился узким или растянутым, но оставался читаемым. Все параметры подтверждали, что DST-210 корректно управляет шириной импульса. Амплитуда при этом сохранялась на заданном уровне.

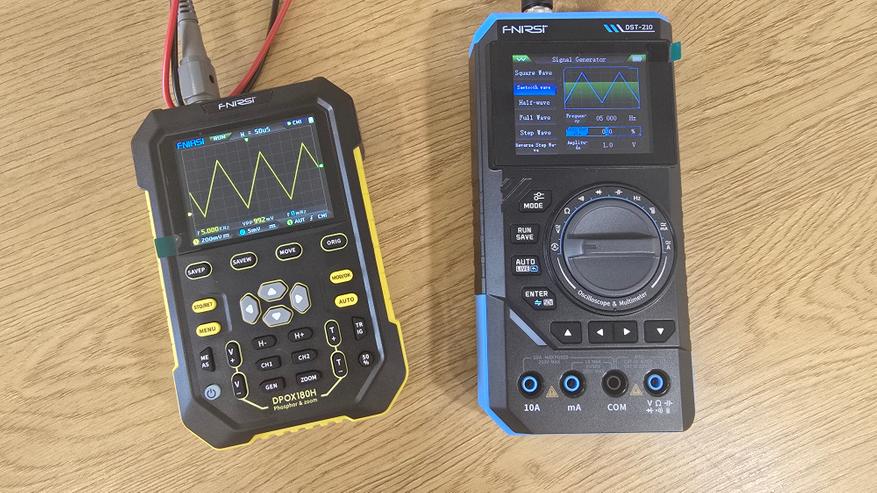

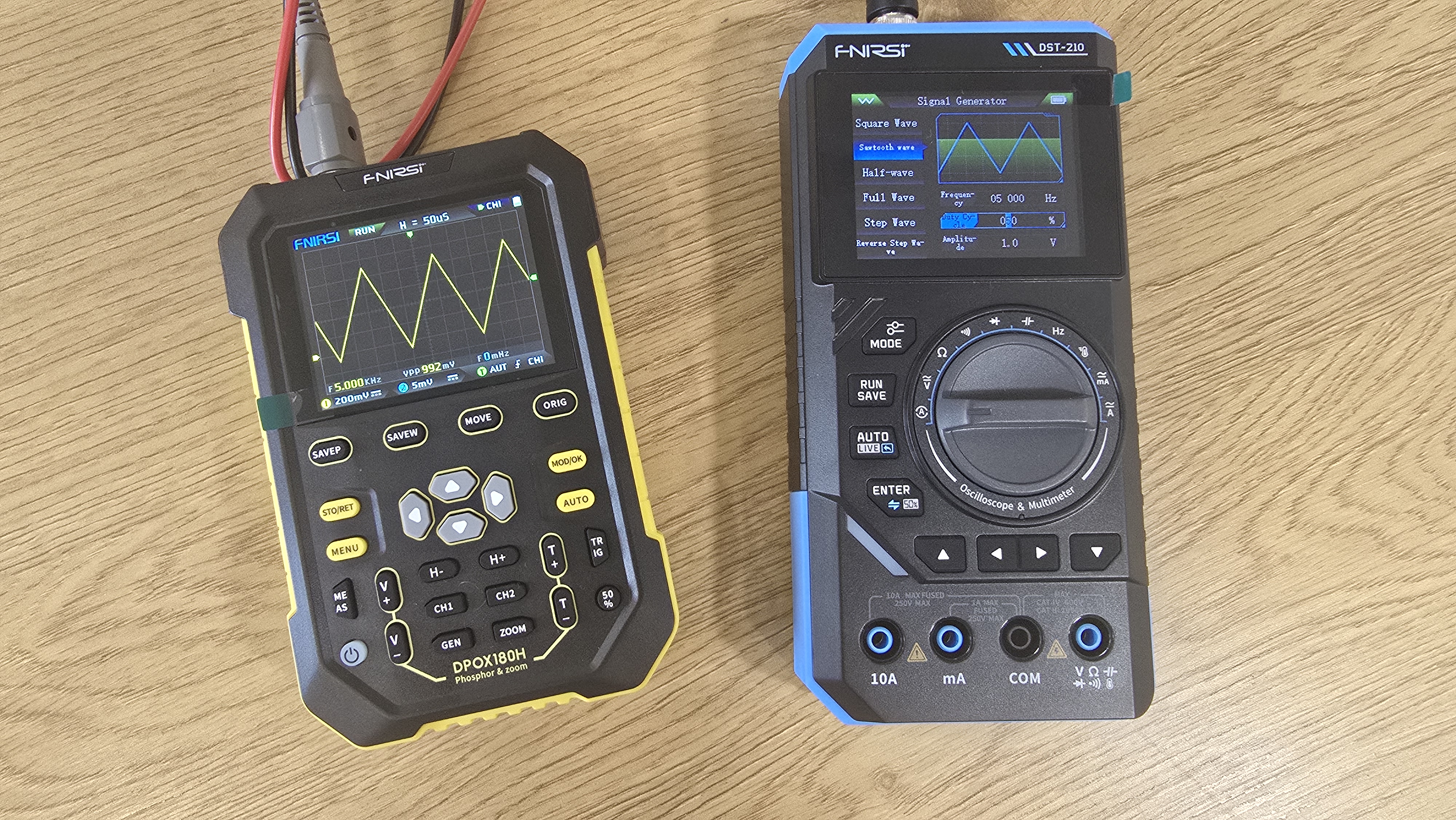

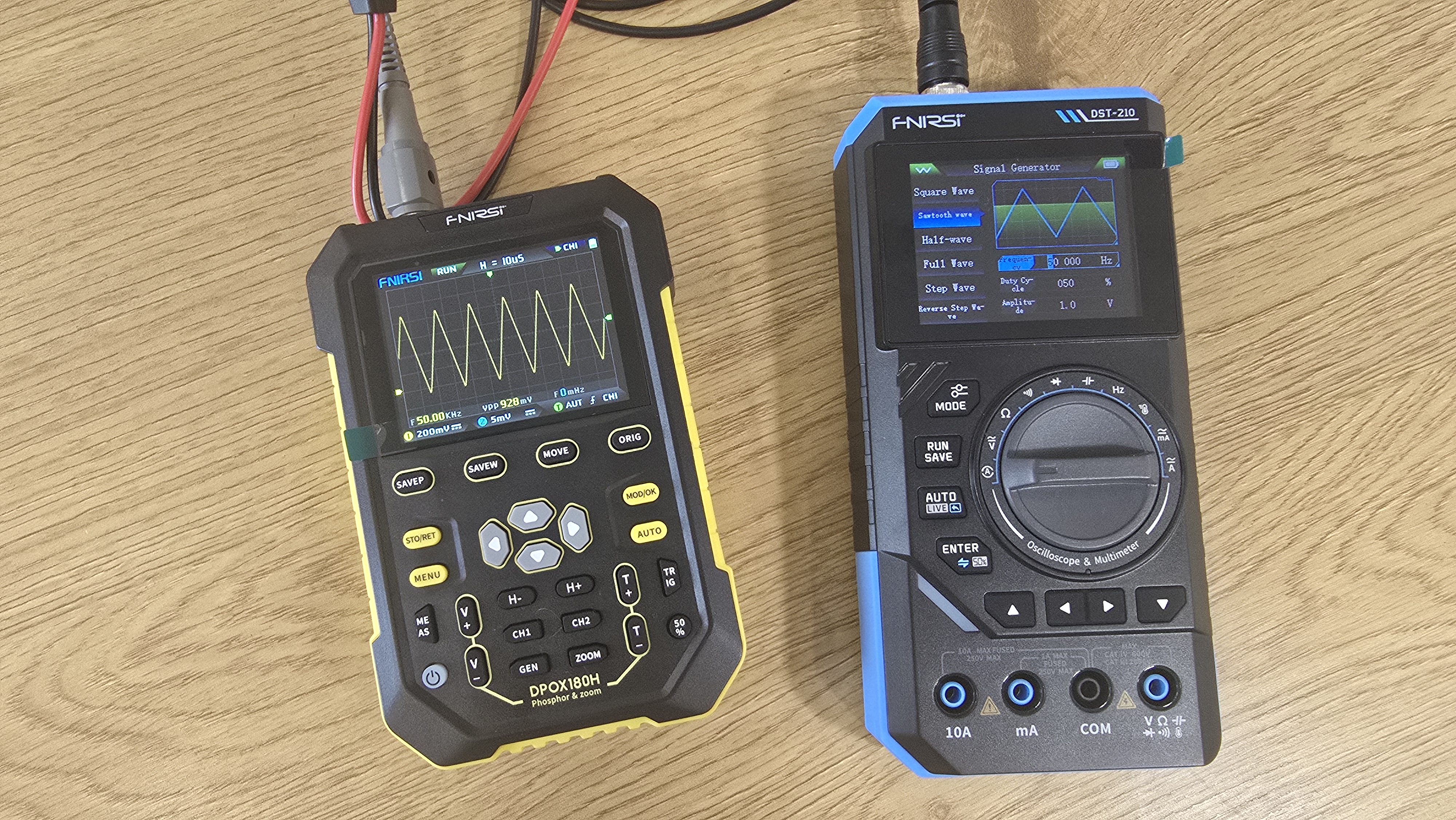

Проверил треугольный и пилообразный сигналы. На частотах вплоть до 50 кГц форма была отчетливой.

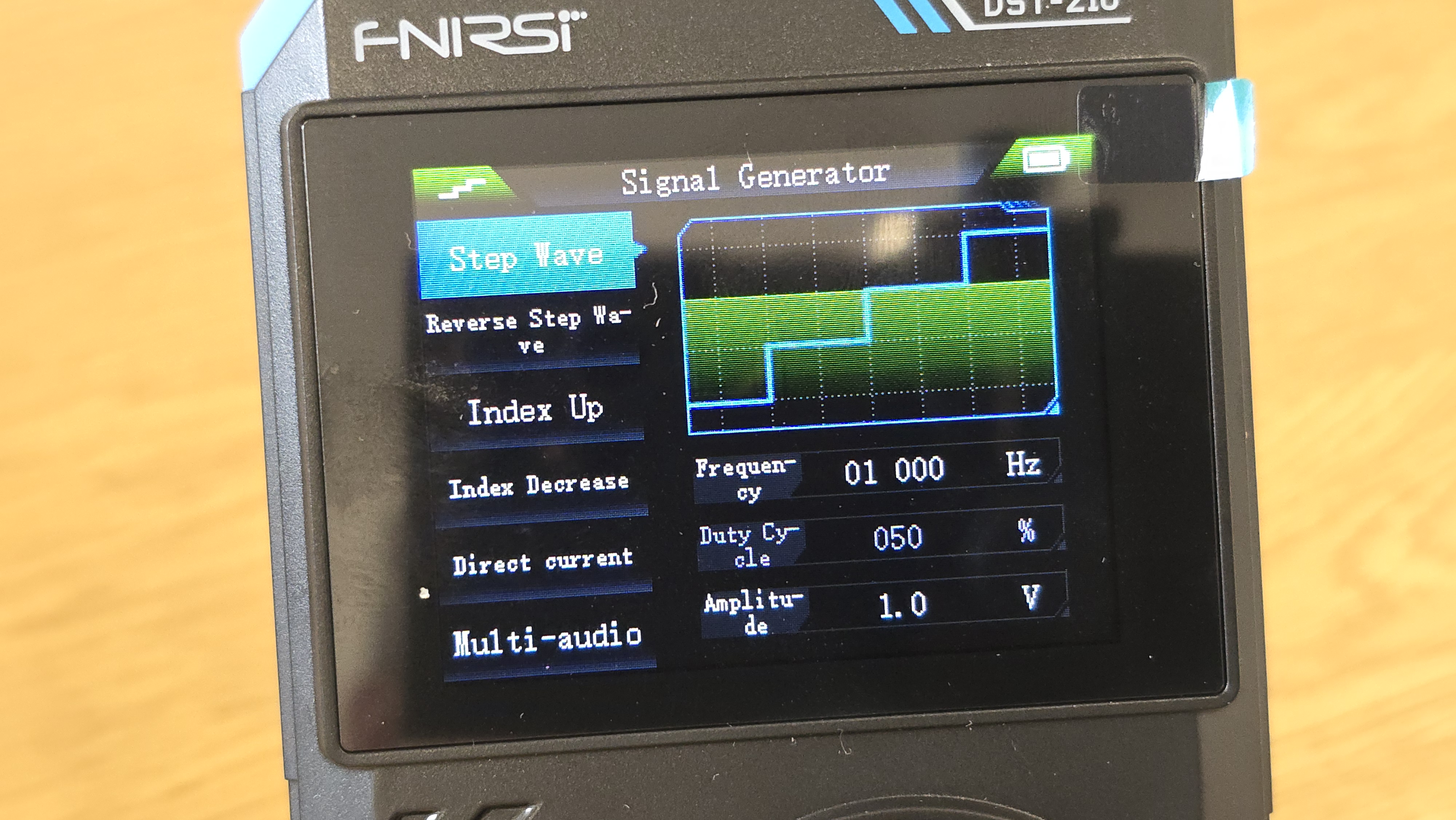

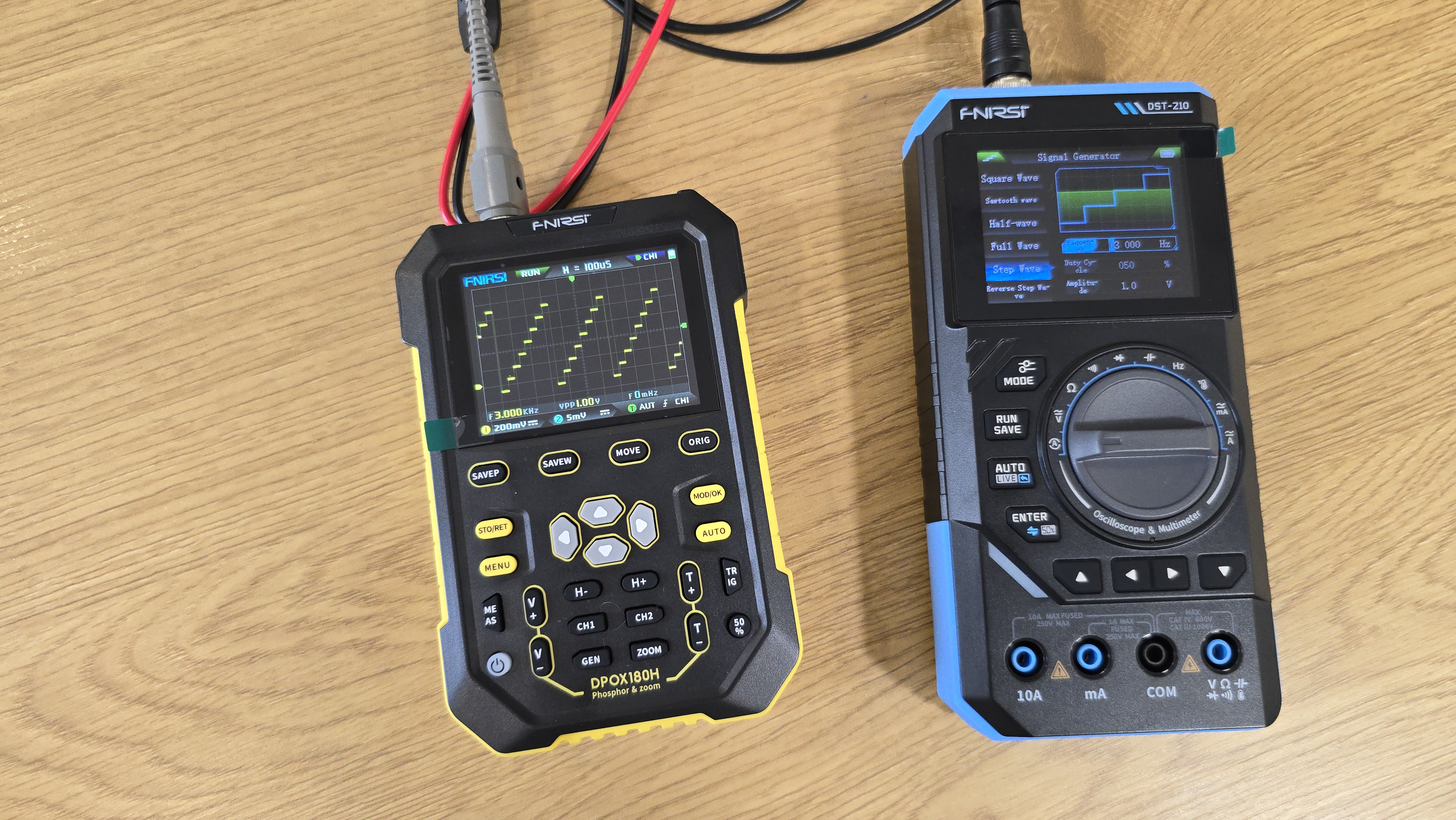

В заключение протестировал ступенчатую форму, чтобы зафиксировать, как DST-210 формирует нестандартные сигналы. На частоте 3 кГц DPOX180H отобразил многоуровневую структуру без выраженных выбросов. Четко прослеживались переходы между уровнями, амплитуда оставалась в пределах установленного диапазона.

Осциллограф

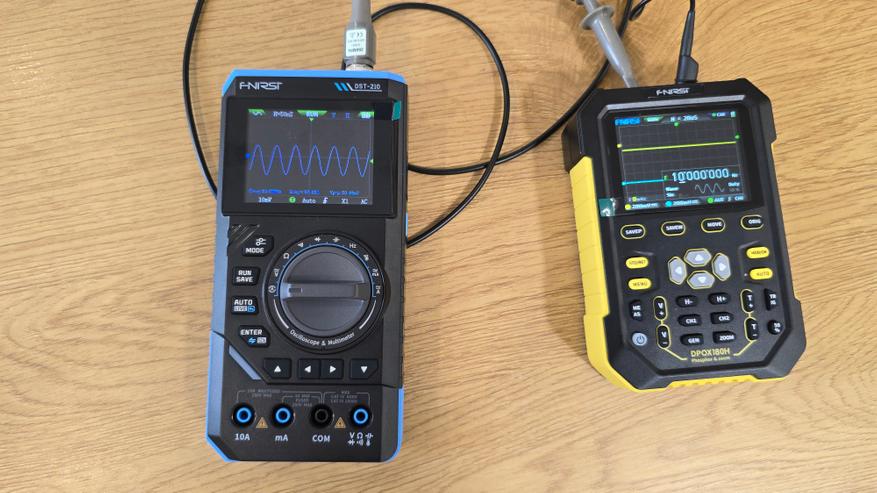

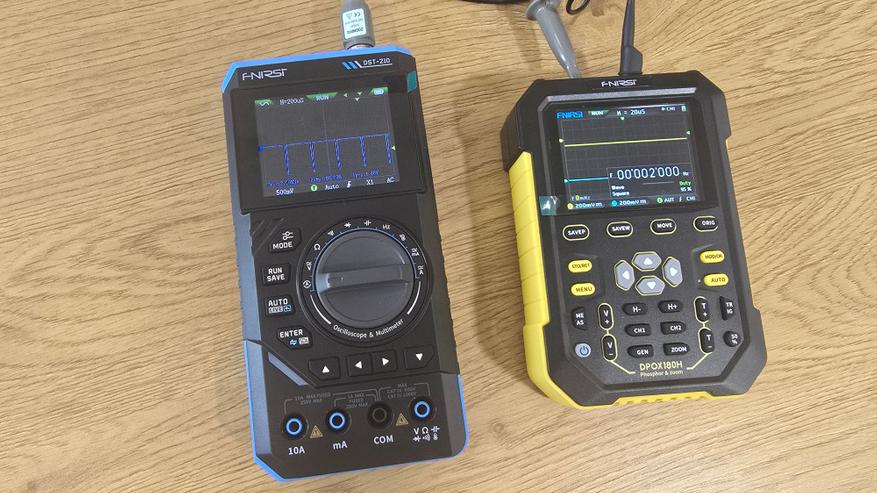

Для проверки осциллографа в Fnirsi DST-210 я использовал внешний источник сигнала — генератор, встроенный в Fnirsi DPOX180H. Это позволило мне отделить задачу формирования сигнала от его отображения и тем самым объективно оценить поведение встроенного осциллографа DST-210 при подаче различных форм, частот и амплитуд.

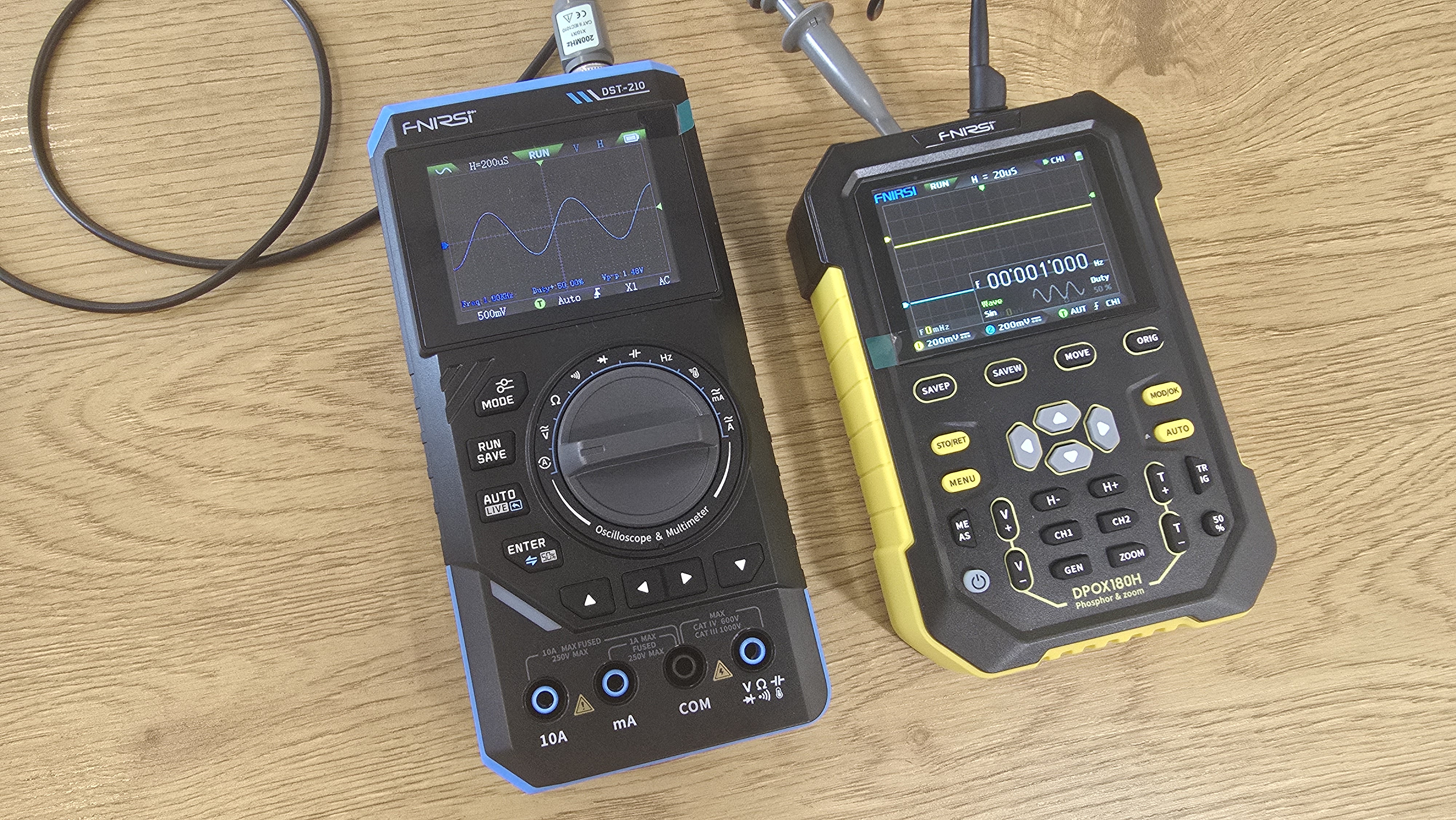

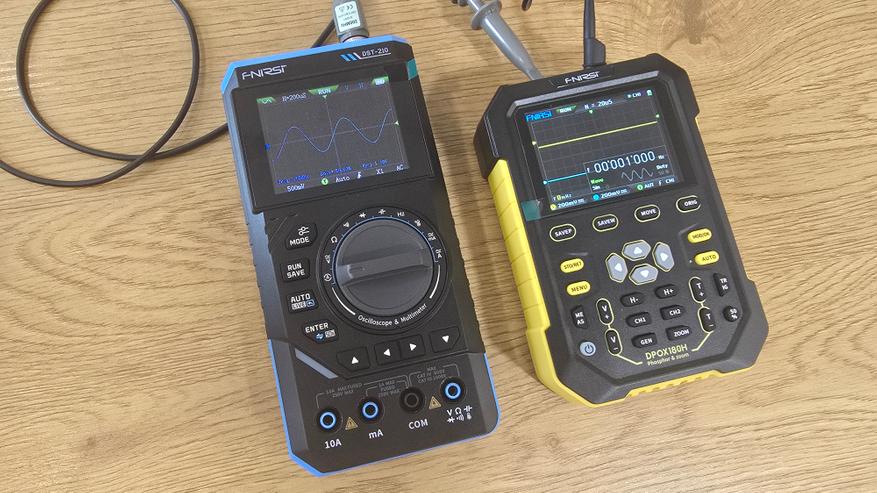

В качестве первого теста я задал синусоиду на генераторе DPOX180H с частотой 1 кГц. Сигнал подавал напрямую на осциллографический вход DST-210, установив на нем 1:1 режим зонда. Прибор быстро отобразил сигнал, форма была стабильной, без дрожания по горизонтали. В режиме автоматического измерения прибор определил частоту как 1.00 кГц и амплитуду около 1.44 В, что соответствовало параметрам генератора. Затем я увеличивал частоту сигнала — 5 кГц, 10 кГц, 20 кГц, вплоть до 10 МГц.

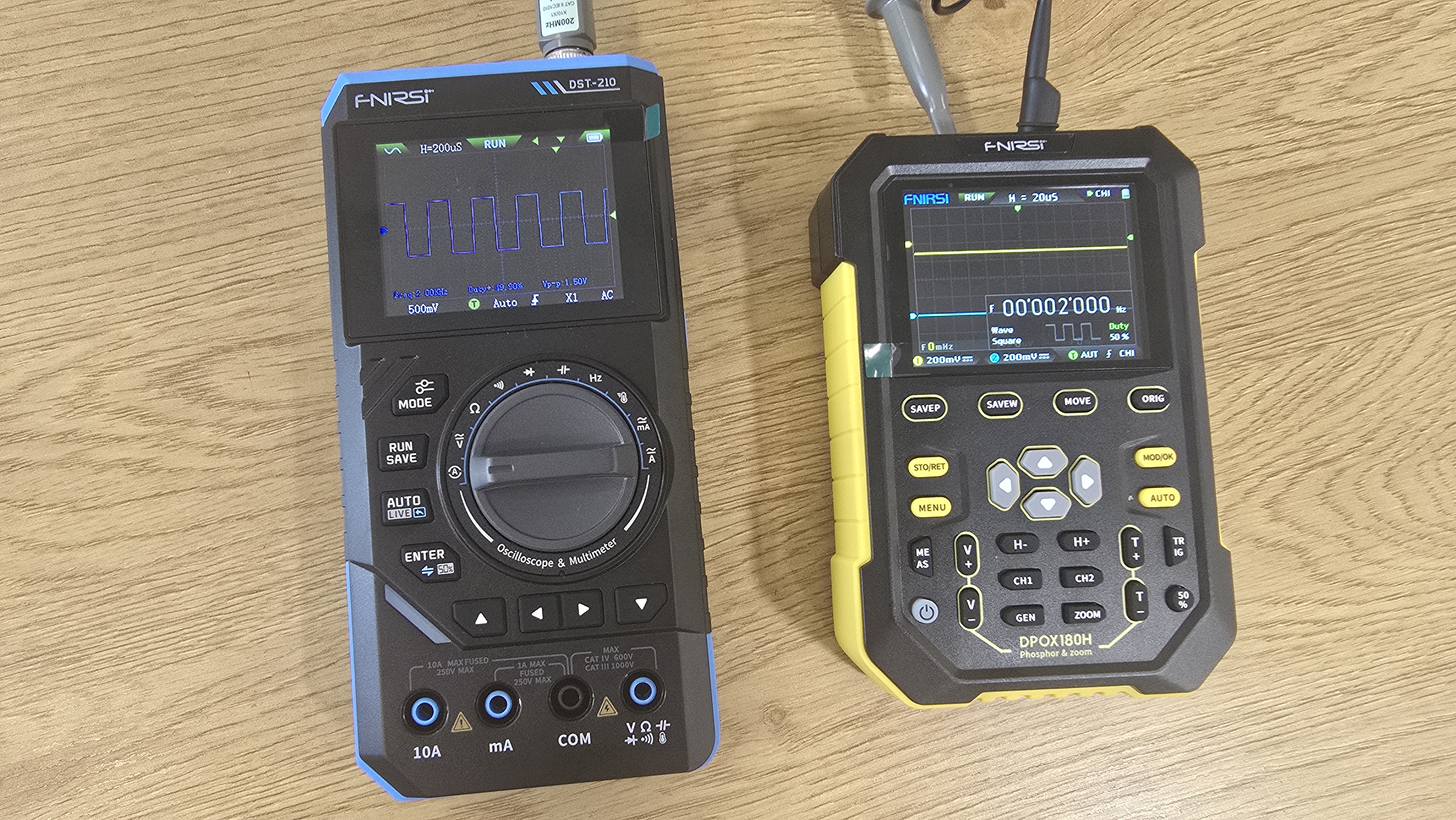

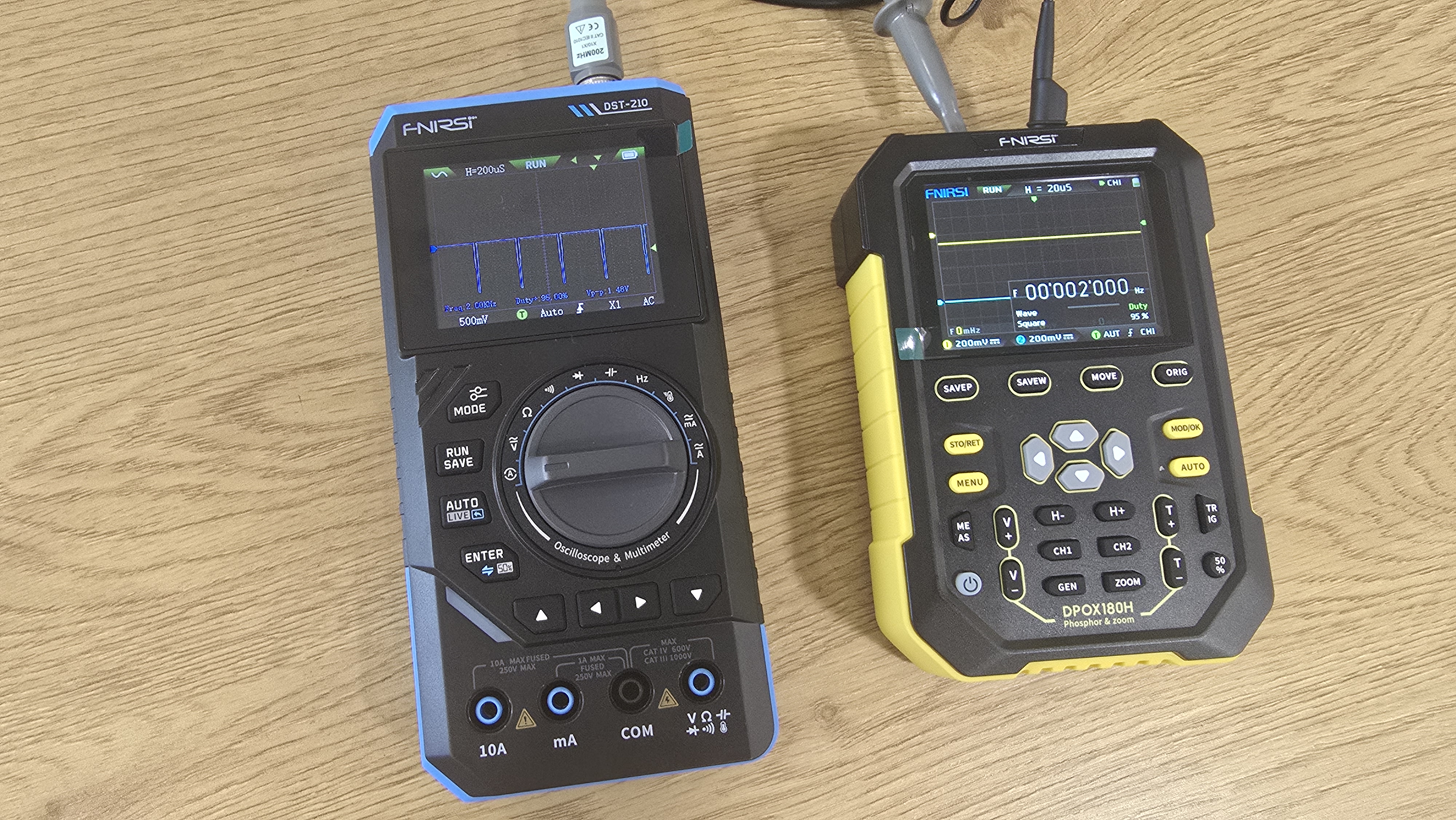

Следующим этапом стал анализ прямоугольного сигнала. На генераторе DPOX180H установил частоту 2 кГц и скважность 50%. Осциллограф DST-210 отображал симметричный меандр с отчетливыми фронтами. Скважность изменял поэтапно — 10%, 25%, 75%, 90%. Во всех случаях прибор визуализировал изменение длительности импульсов. На низкой скважности было заметно, что фронты сохраняются, но в зоне очень узких импульсов уже проявляется ограничение по отображению — импульсы становились чуть сглаженными. Тем не менее, структура сигнала не разрушалась.

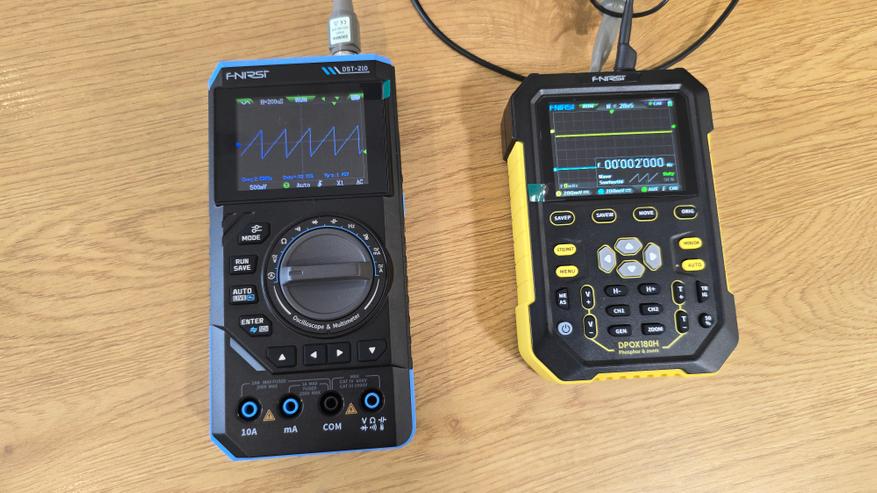

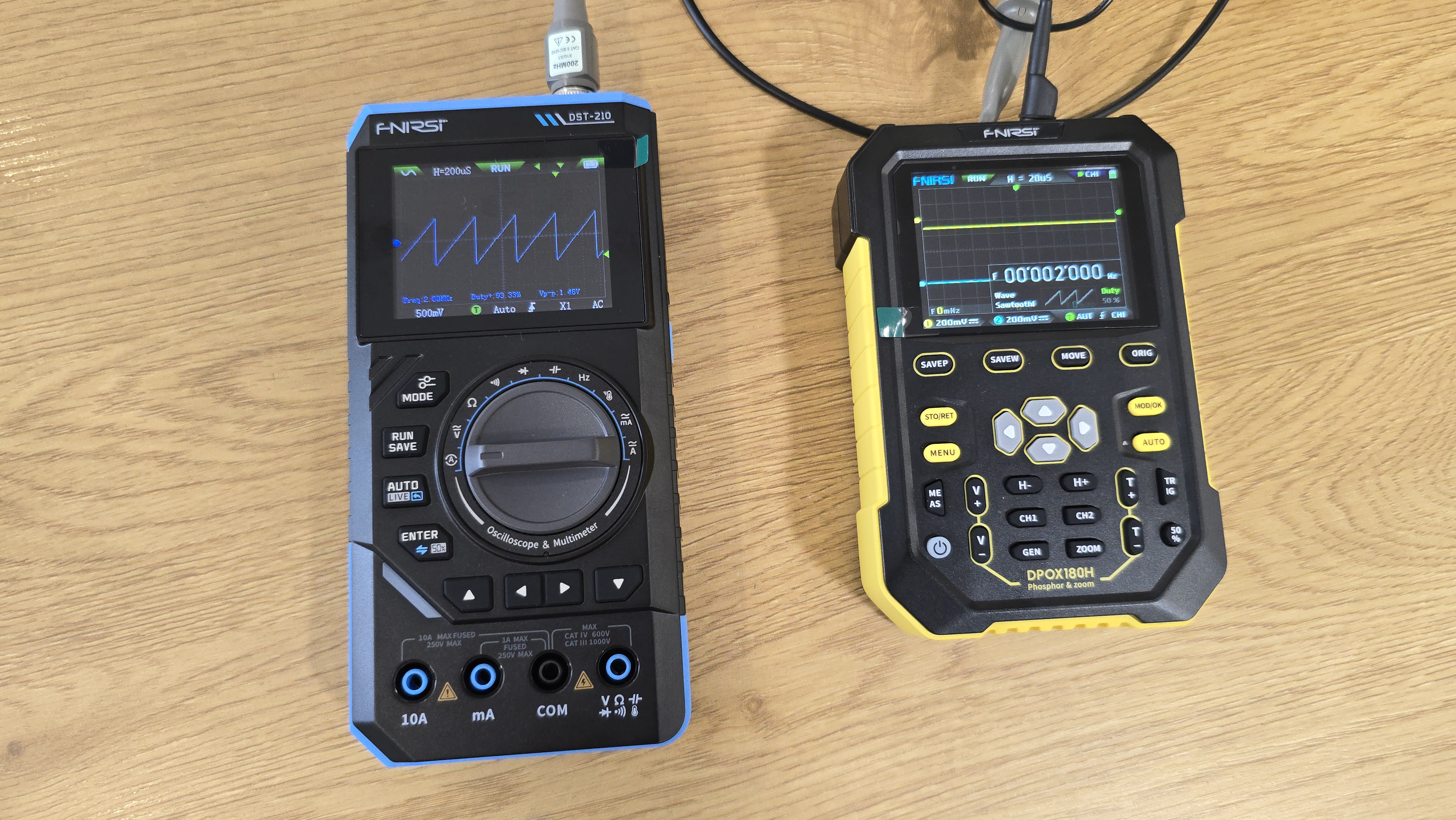

Дополнительно проверил треугольный и пилообразный сигналы. При подаче треугольника с частотой 1 кГц линия отображалась плавно, переходы были линейными. При частоте 20 кГц заметно сглаживание, но форма остается читаемой. Аналогичная ситуация и с пилой — на низких частотах форма распознается уверенно, на высоких — ступеньки начинают сливаться, особенно при низкой амплитуде.

Заключение

После цикла тестирования Fnirsi DST-210 оставил ясное понимание того, как работает каждый из его режимов. Осциллограф справляется с основными задачами по анализу сигналов, генератор формирует сигналы с настраиваемыми параметрами, а мультиметр перекрывает основной спектр измерений — от напряжения и тока до температуры и емкости. Переключение между функциями происходит быстро, управление интуитивно понятное. При необходимости можно подключиться к компьютеру, сохранить скриншоты и обновить прошивку. В повседневных задачах, где не требуется лабораторная точность, такой прибор способен заменить сразу несколько отдельных устройств и подходит для работы с типовой электроникой, ремонтом и отладкой схем.
