Обзор Fnirsi ERD-10: где скрываются источники излучения

Можно ли за пару секунд выяснить, где в комнате прячется источник электромагнитного шума? Проверил детектор Fnirsi ERD-10 на смартфоне, роутере, колонке, розетках и в «чистой» зоне. В обзоре — реальные замеры, функциональные возможности и выводы, где такой прибор может пригодиться в быту или на работе.

Технические характеристики

Упаковка и комплект поставки

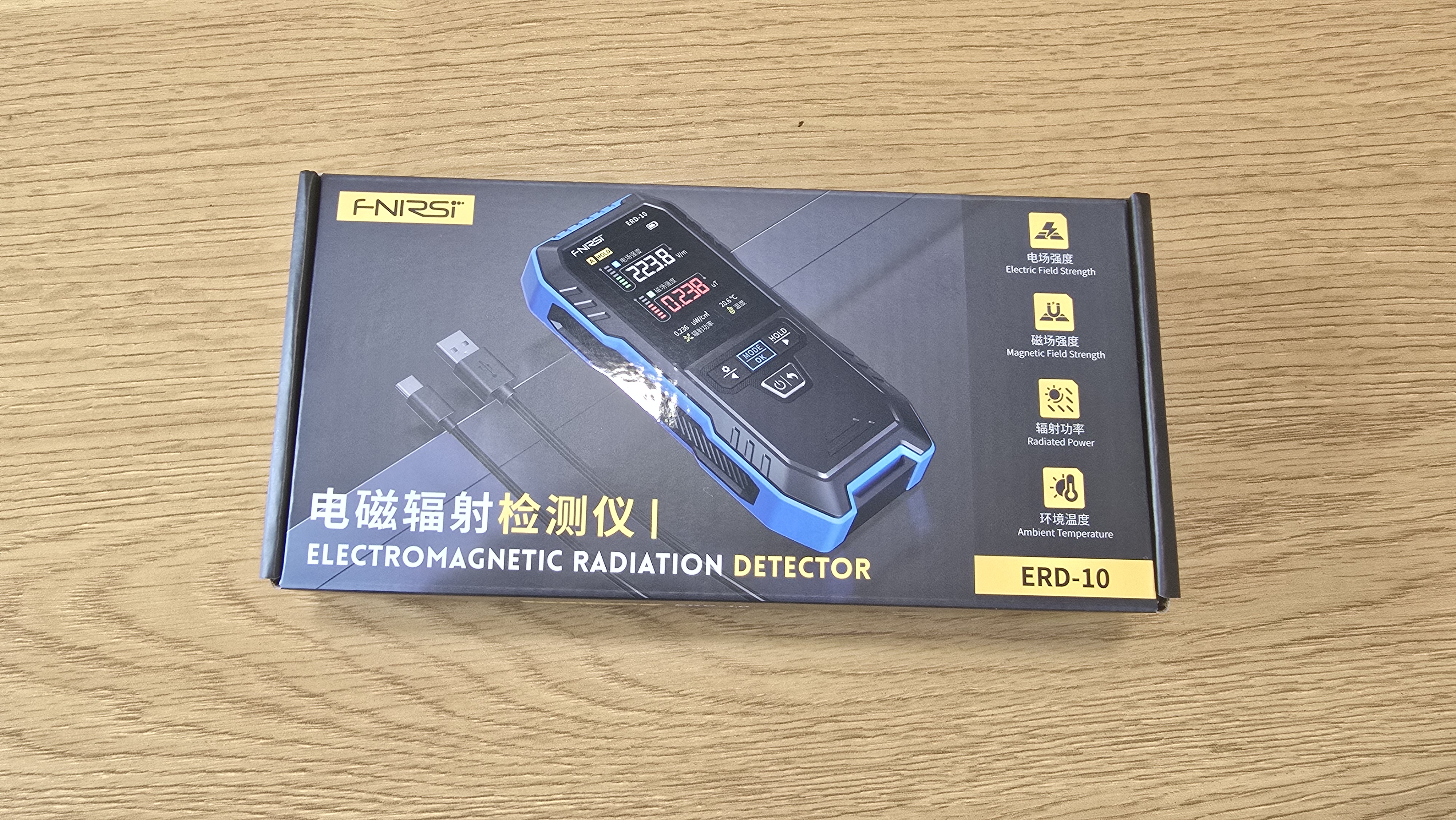

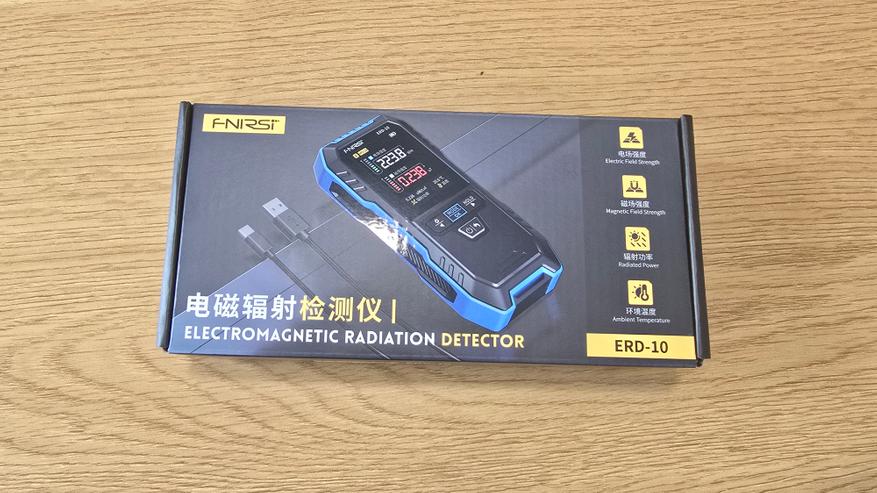

Устройство поставляется в компактной картонной коробке с изображением самого прибора и достаточно полной информацией о технических характеристиках прибора. Упаковка выполнена в темных тонах. Внутри прибор уложен в формованную картонную вставку, которая удерживает его на месте и защищает от ударов при транспортировке.

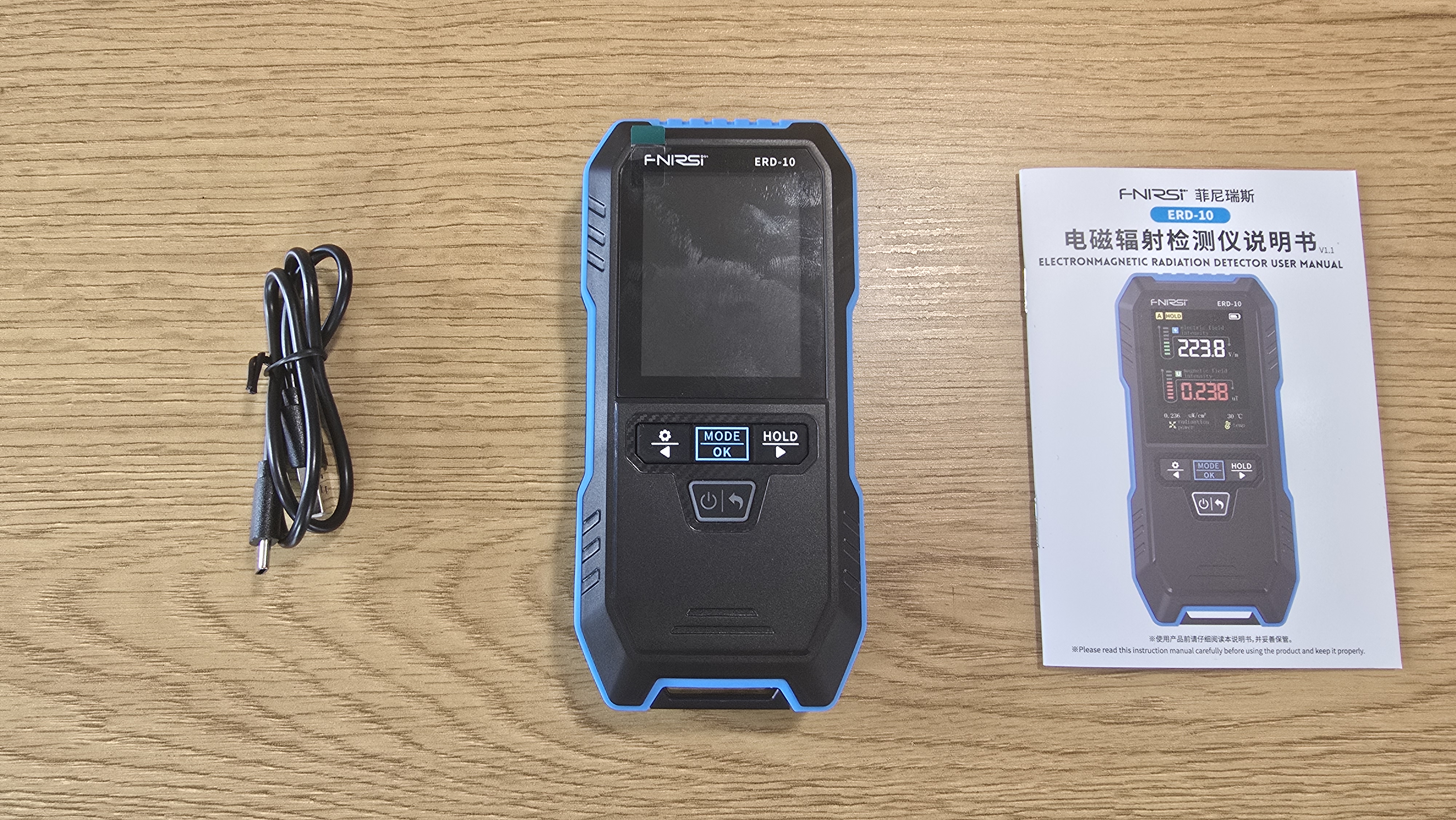

В комплект входит сам детектор Fnirsi ERD-10, кабель USB Type-C для зарядки, краткая инструкция пользователя на двух языках (английский и китайский), а также гарантийный талон. Дополнительных аксессуаров или чехла в поставке не предусмотрено.

Внешний вид

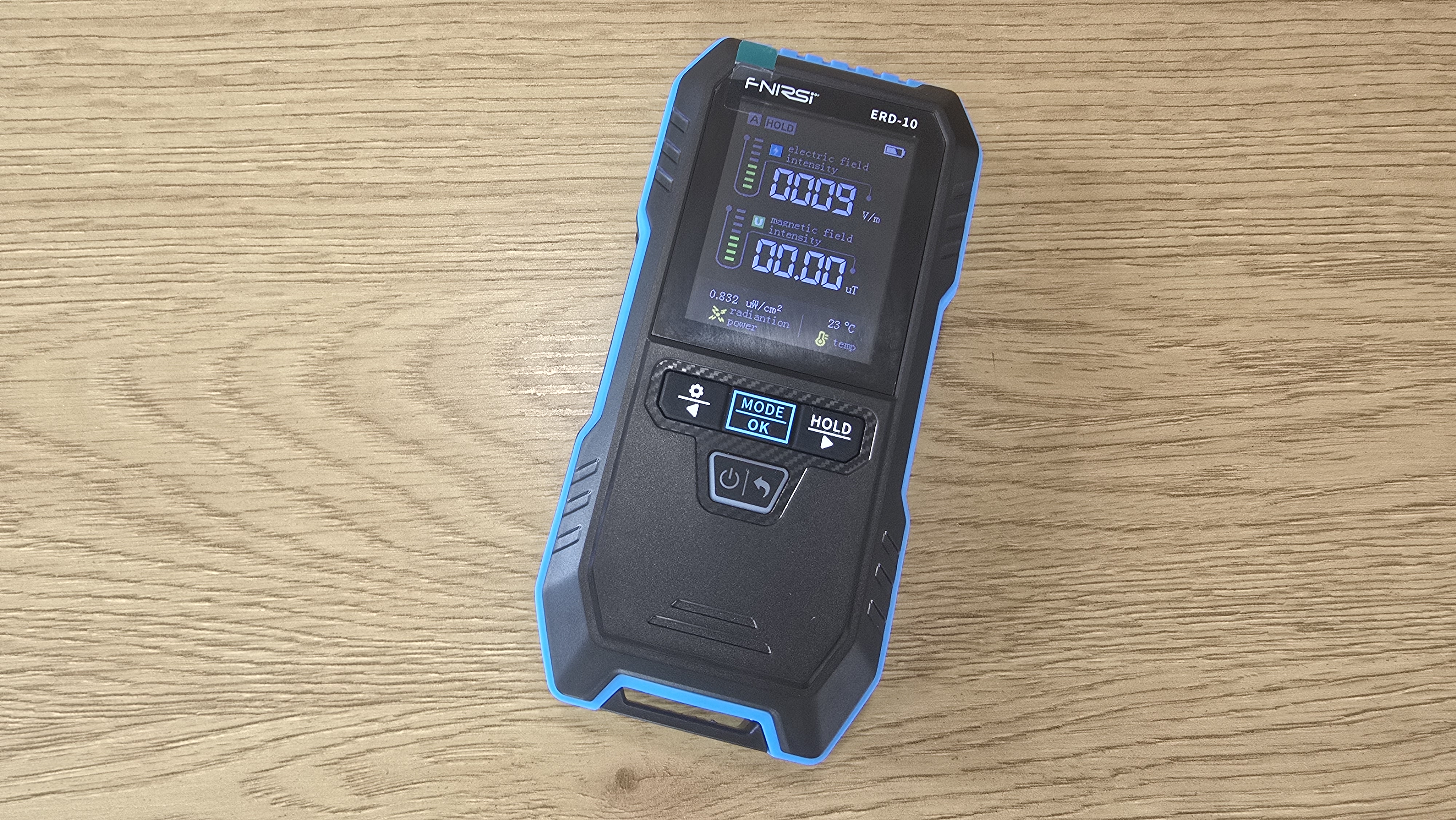

На лицевой стороне Fnirsi ERD-10 расположен цветной экран и блок кнопок. Экран находится в верхней части, занимает около половины площади. Ниже находится пять кнопок управления. Центральная круглая — с подписью «OK/Mode», слева — комбинированная кнопка «меню/влево», справа — «возврат/удержание», внизу кнопка «Питание/отмена». Все кнопки чуть выступают над уровнем корпуса, имеют подписи.

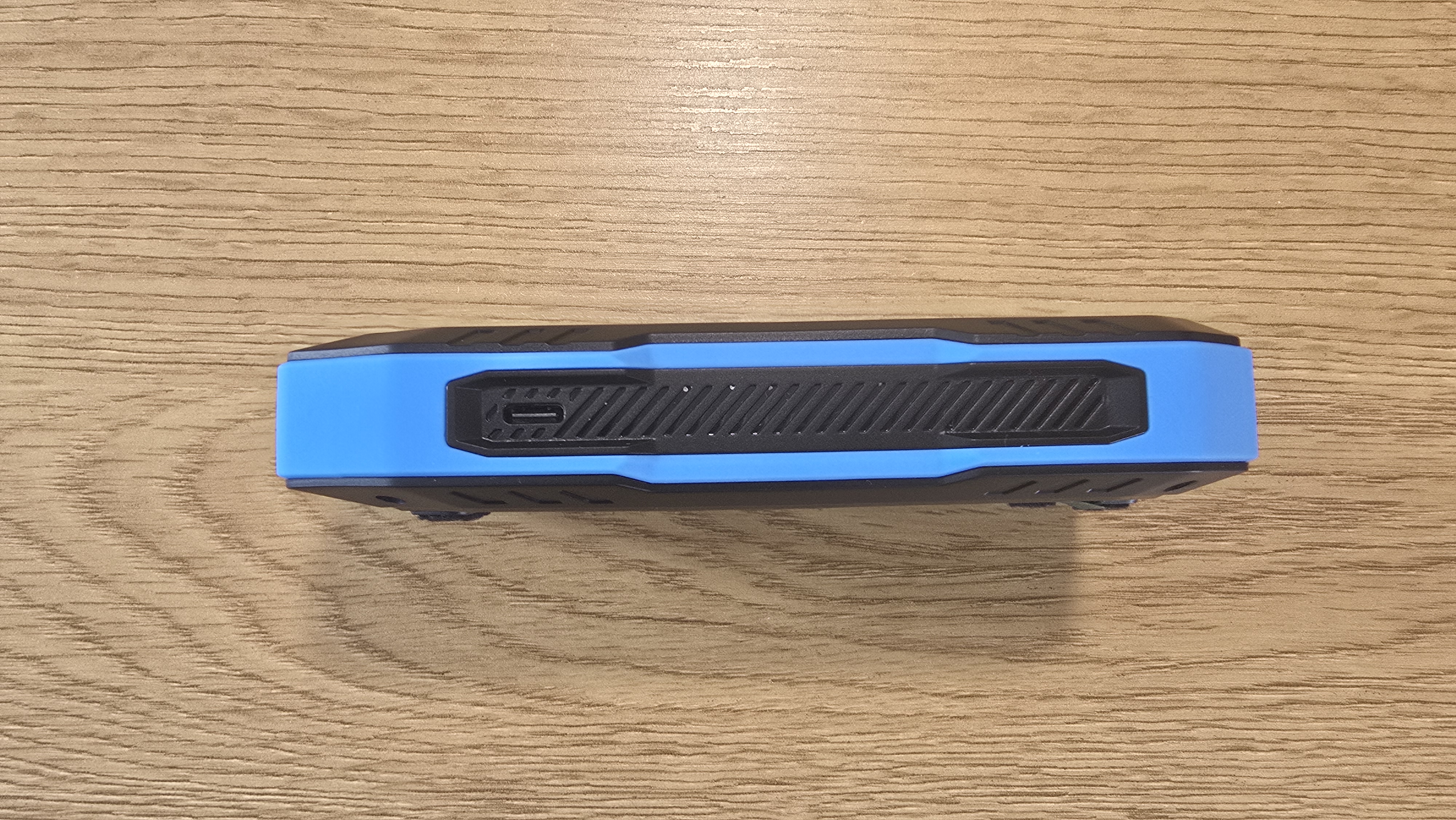

На правой грани размещен разъем USB Type-C. Через него устройство заряжается и подключается к компьютеру.

На противоположной грани, в верхней части находится небольшое круглое отверстие, в котором скрывается кнопка «Reset». Это механическая кнопка.

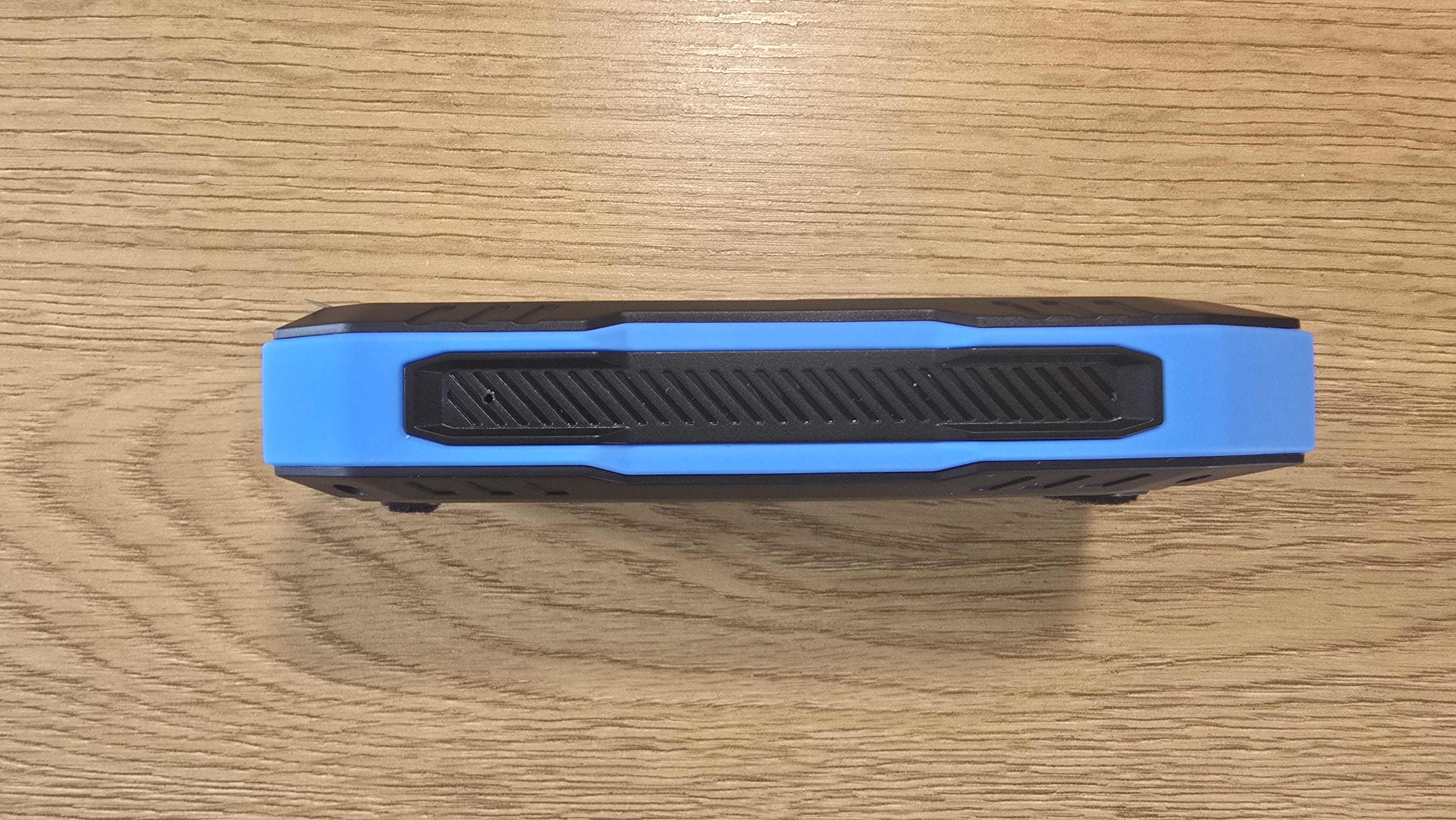

На верхней и нижней гранях ничего нет. Ни датчиков, ни выходов, ни вентиляционных отверстий.

На задней стороне корпуса размещен блок с технической информацией. В верхней части — зона с краткими параметрами чувствительности и диапазона измерений. Чуть ниже указаны базовые характеристики питания: вход 5 В, 1 А и емкость встроенного аккумулятора — 1000 мАч. В верхней части расположен датчик магнитного излучения.

Функциональные особенности

Прежде всего стоит отметить, что Fnirsi ERD-10 предназначен для измерения электромагнитного излучения в трех формах: электрическое поле, магнитное поле и радиочастотная мощность. В дополнение к этому устройство фиксирует температуру окружающей среды. Работает в реальном времени, без необходимости калибровки или внешних датчиков. Каждый тип поля измеряется независимо, с выводом значений в различных областях экрана. Измеренные данные отображаются как в числовом виде, так и в виде графика, который обновляется каждые полсекунды — это позволяет отслеживать колебания и пики.

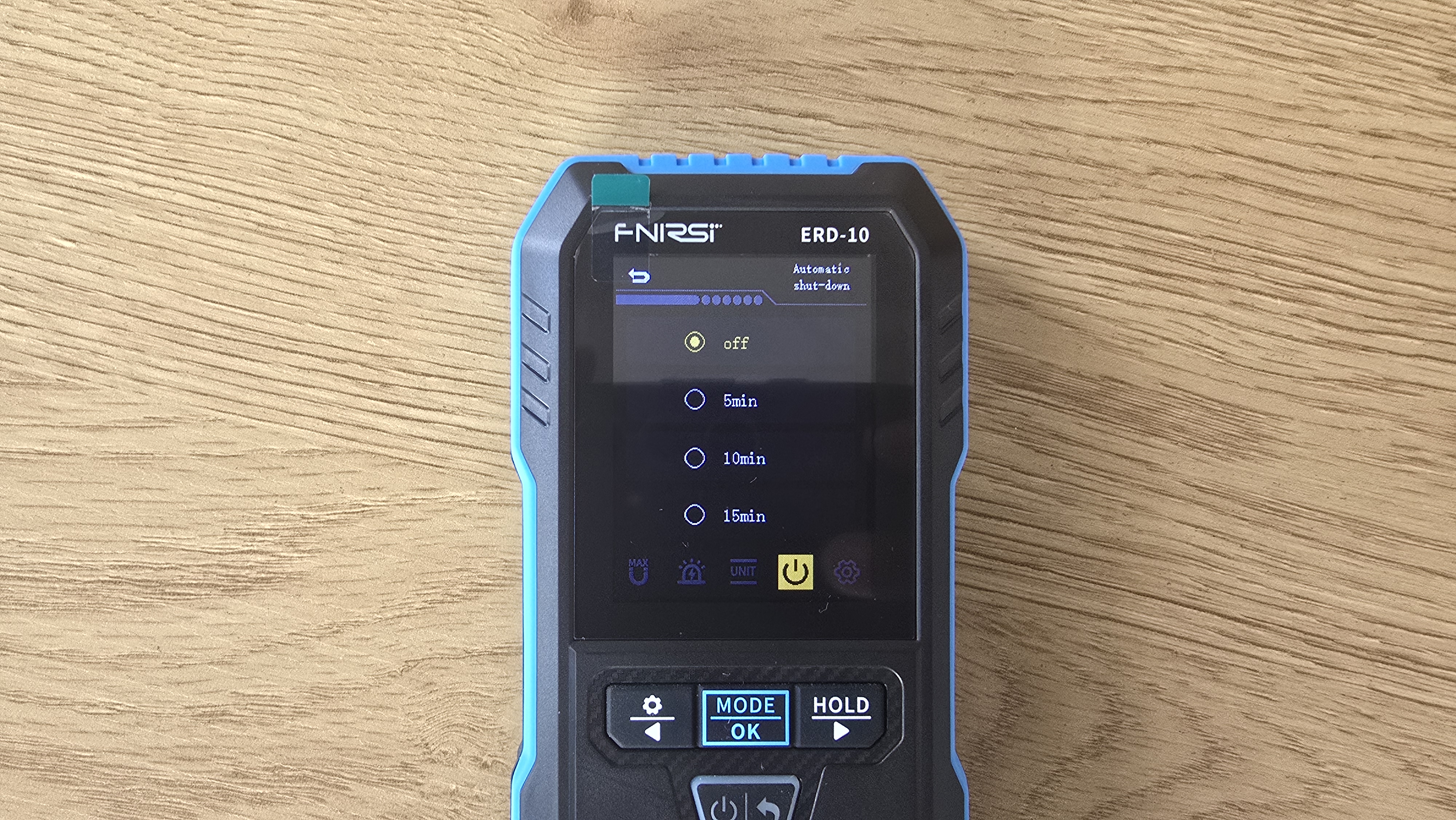

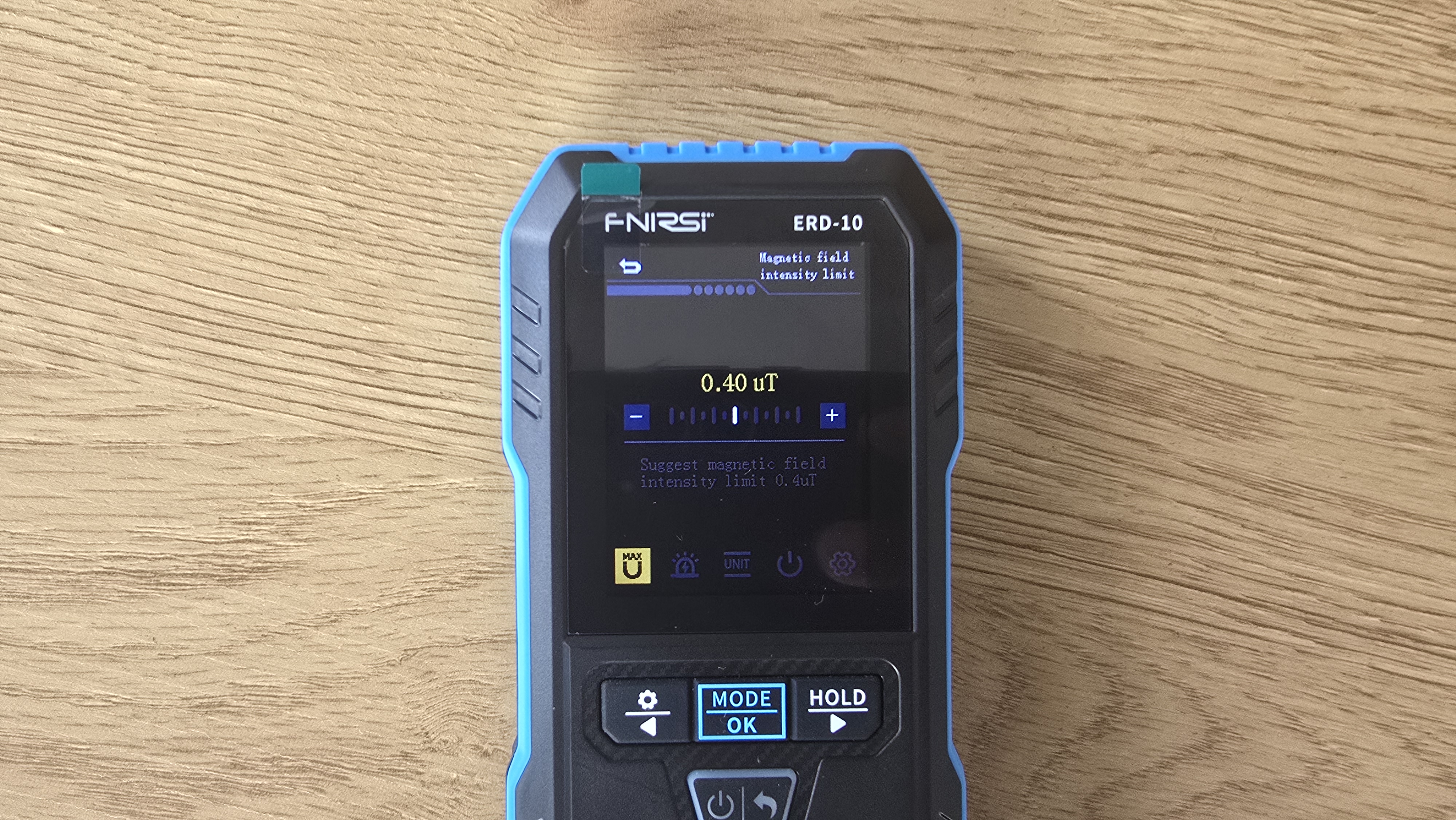

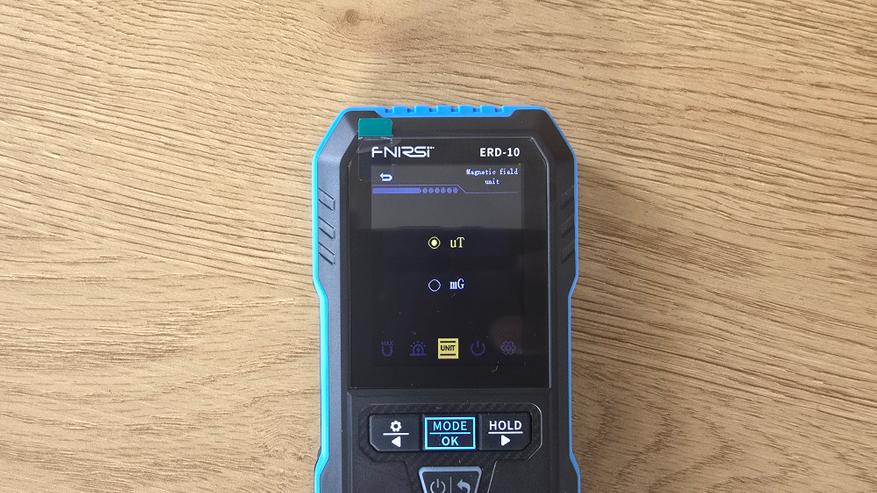

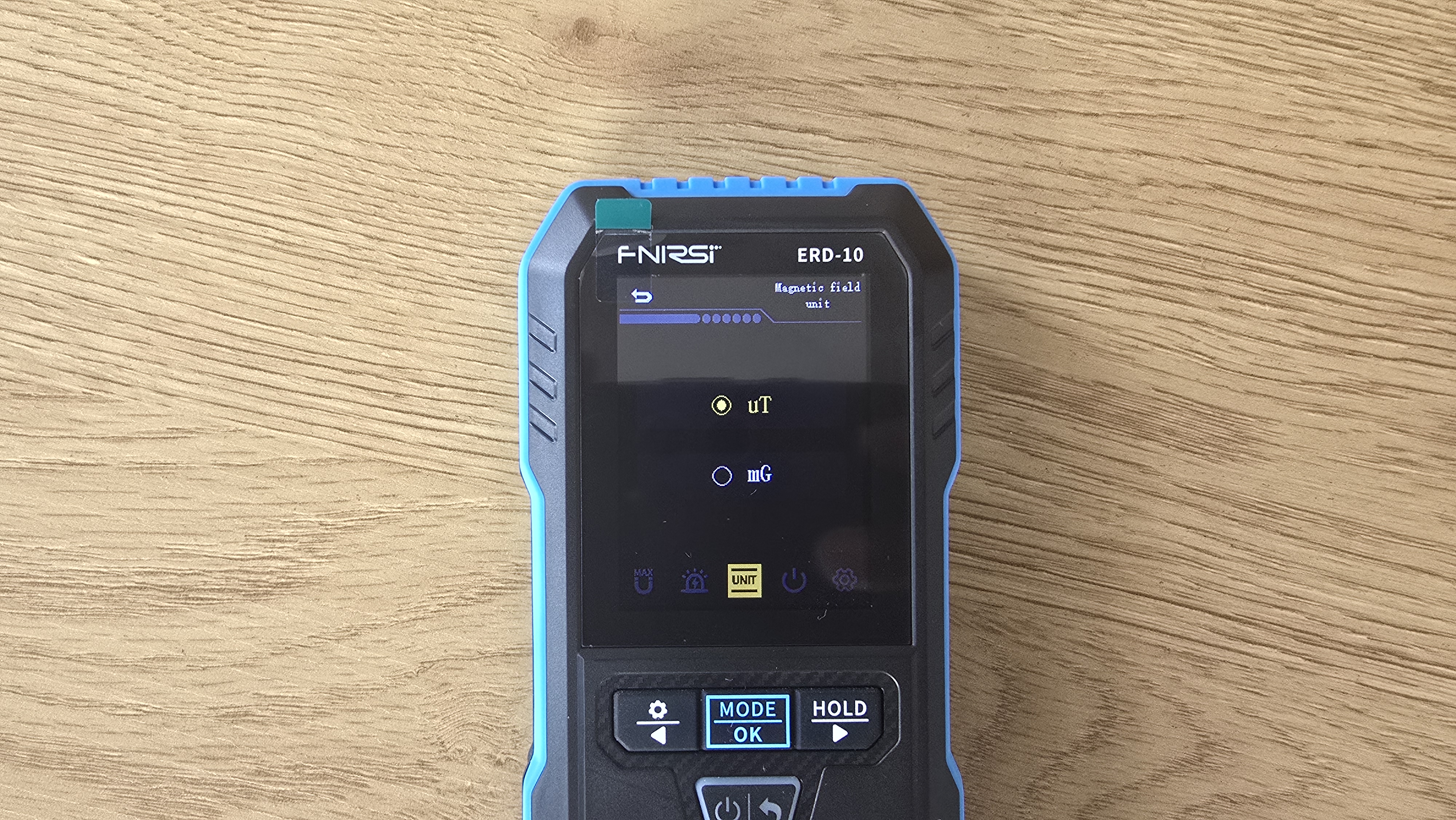

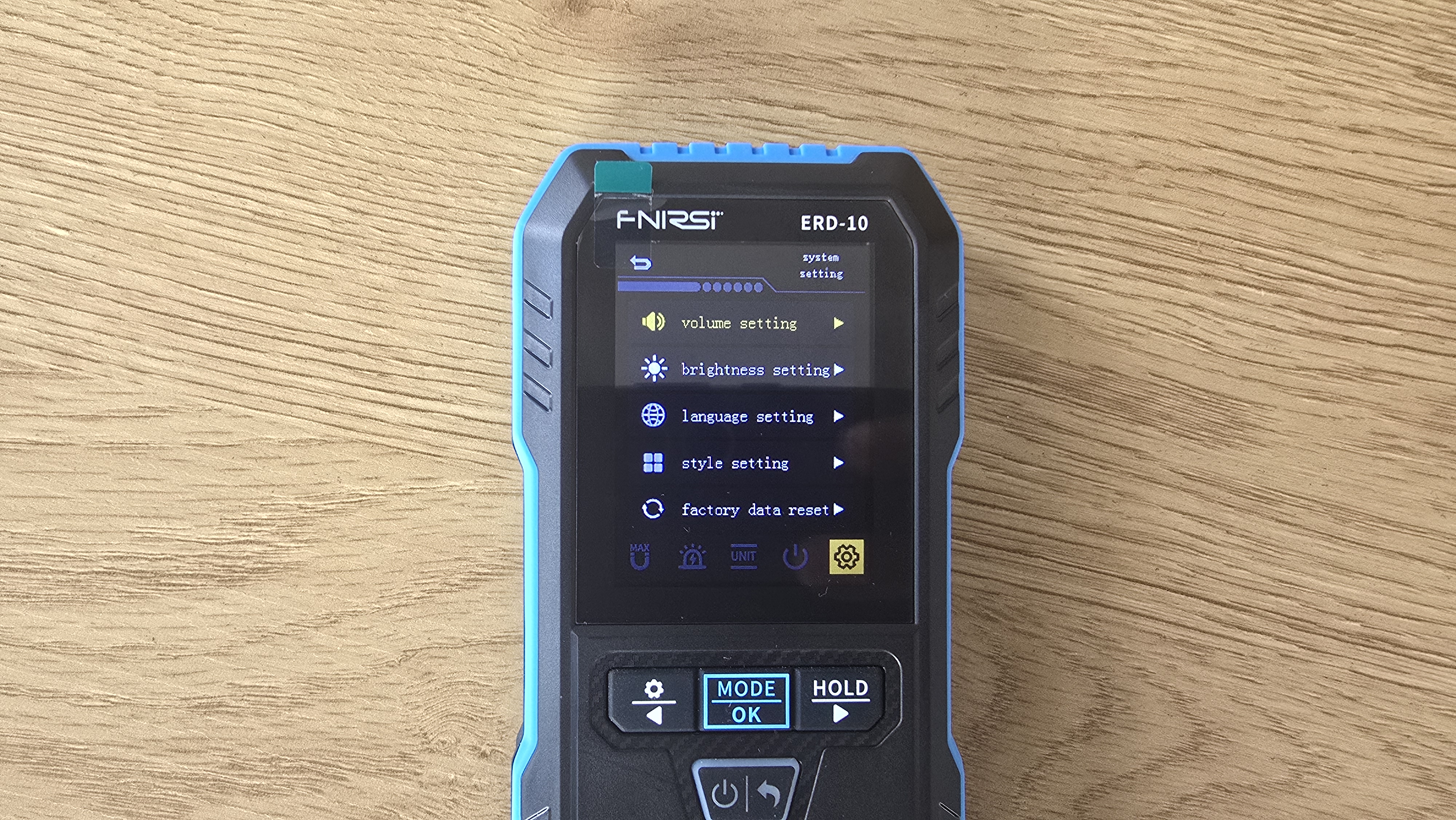

Для каждого направления измерения установлены пороги тревоги. Устройство реагирует на превышение значений предустановленными сигналами: появляется визуальное и звуковые уведомление. По умолчанию используется граница в 40 В/м для электрического поля и 0.4 мкТл для магнитного. Эти значения можно изменить вручную в меню настроек. Там же регулируется яркость дисплея, громкость сигналов, время автоотключения и язык интерфейса.

Есть функция «удержания данных» — она фиксирует текущие показания, чтобы их можно было сохранить или сверить позднее. Отдельный режим отображения кривой позволяет визуализировать изменение измеряемых величин во времени, переключаясь между электрическим и магнитным полем.

Через меню можно задать верхние пределы для срабатывания сигнализации по каждому параметру. Изменения сохраняются сразу, без необходимости перезагрузки. Также предусмотрена функция сброса всех настроек к заводским значениям.

Устройство поддерживает обновление прошивки. Для этого предусмотрен отдельный режим, в который прибор входит при одновременном нажатии клавиш при выключенном питании (при нажатой кнопке «Ok» выполнить кратковременное нажатие кнопки питания). После подключения по USB-C он определяется как накопитель. Далее прошивку необходимо записать во встроенную память прибора.

Тестирование

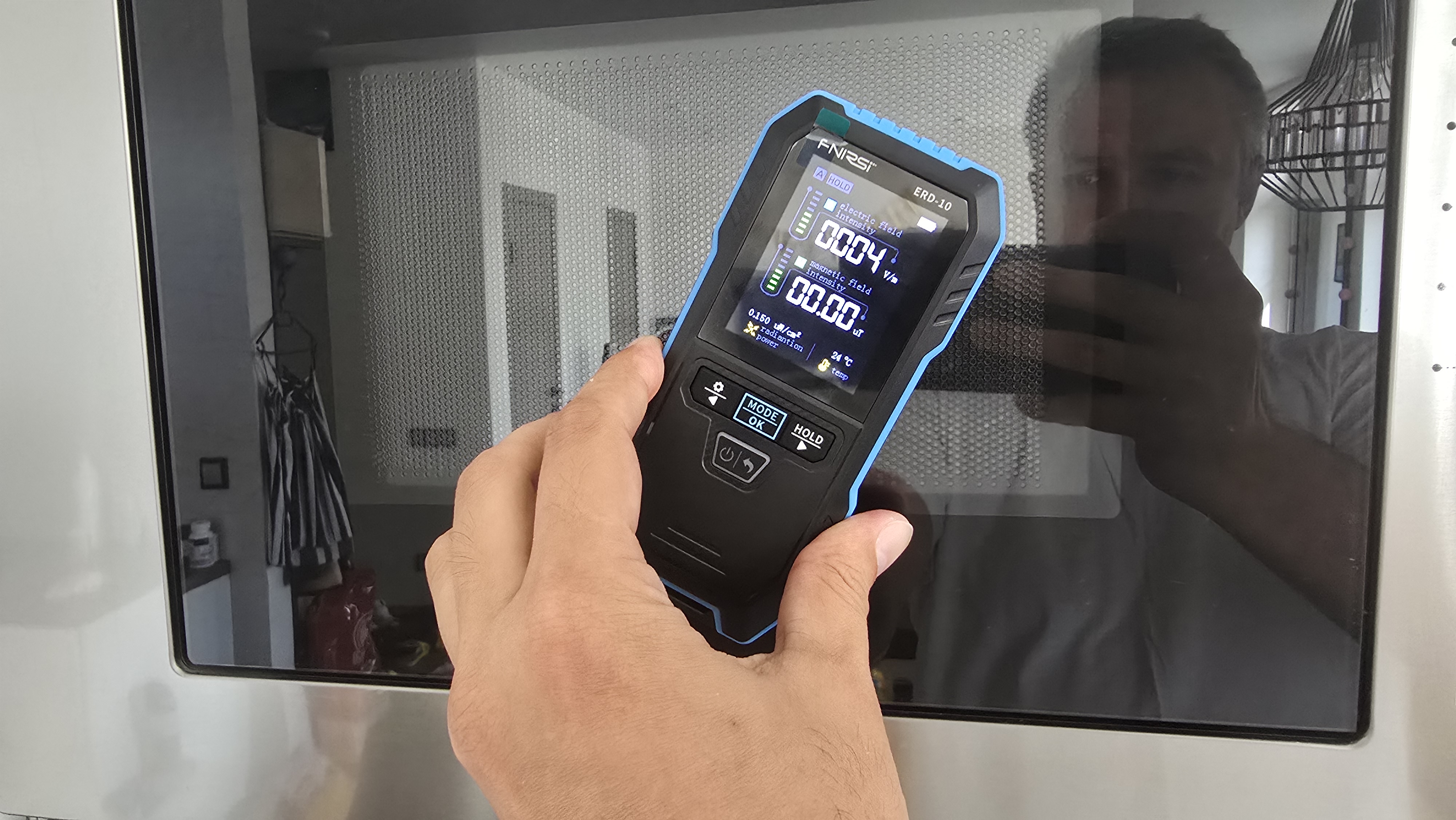

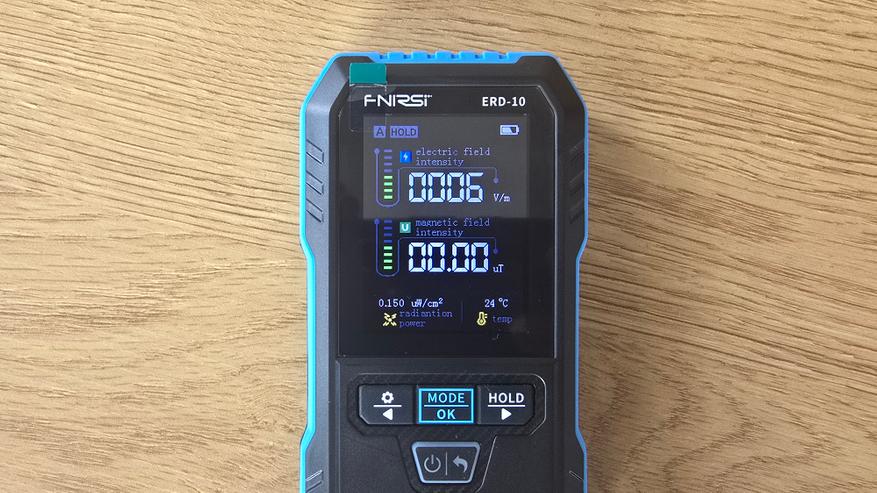

Оценку работоспособности устройства проводил в нескольких бытовых сценариях. Для начала измерения проводились вблизи фронтальной панели микроволновой печи. Прибор подносился к дверце вплотную, на уровне центральной части. В первом замере устройство фиксировало фоновое значение при выключенной печи — уровень электрического поля составлял 0.004 В/м, магнитное поле находилось на нуле, а радиочастотный фон — на уровне 0.150 мкВт/см². Температура в зоне измерения — около 24 °C.

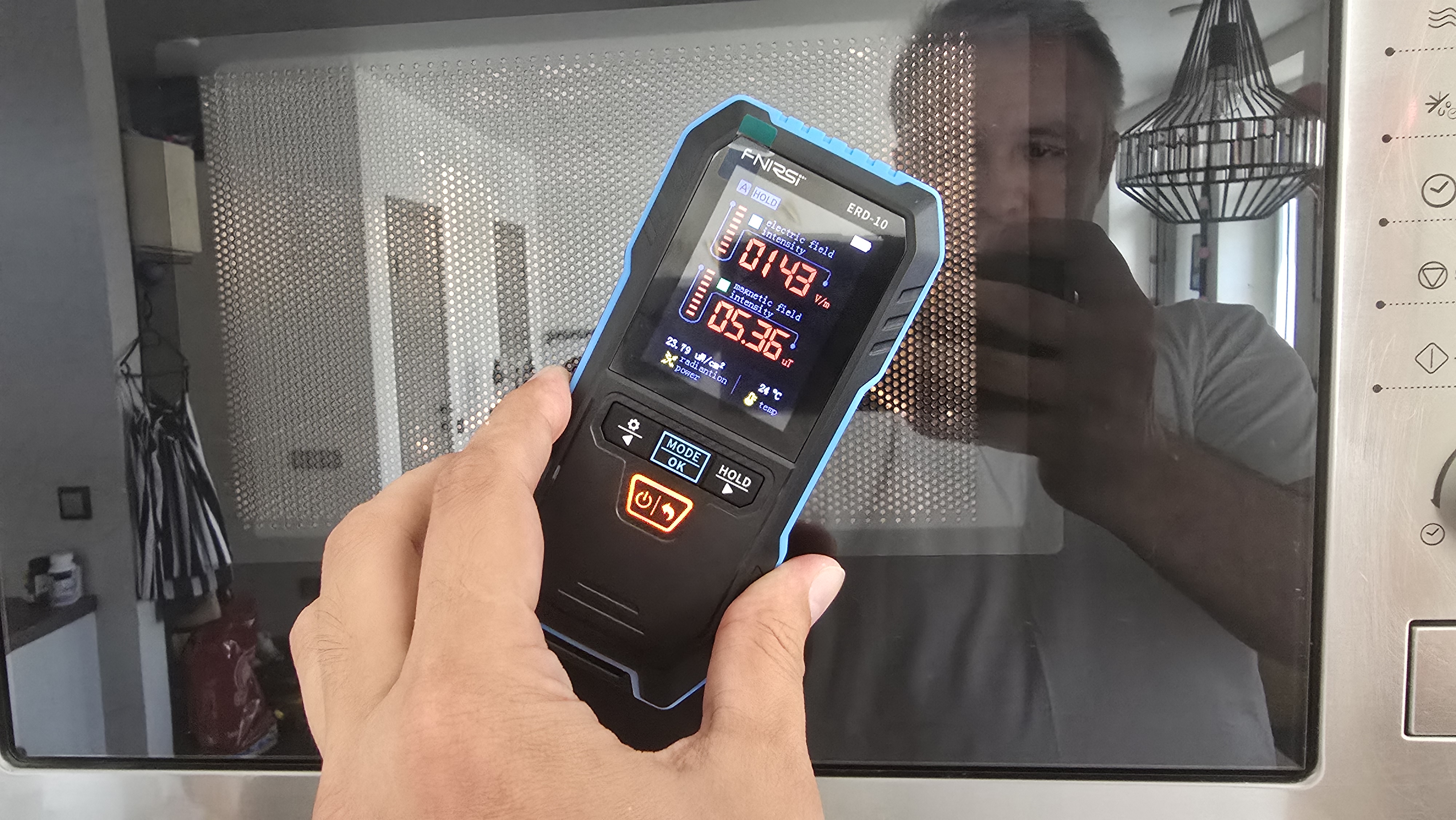

После включения микроволновки показания резко изменились. Электрическое поле поднялось до 149 В/м, магнитное — до 5.36 мкТл. Эти значения сопровождались световой и звуковой тревогой. Радиочастотная мощность также возросла — в отдельный момент зафиксировано значение около 26 мкВт/см², а затем, при повторном измерении, — более 36 мкВт/см².

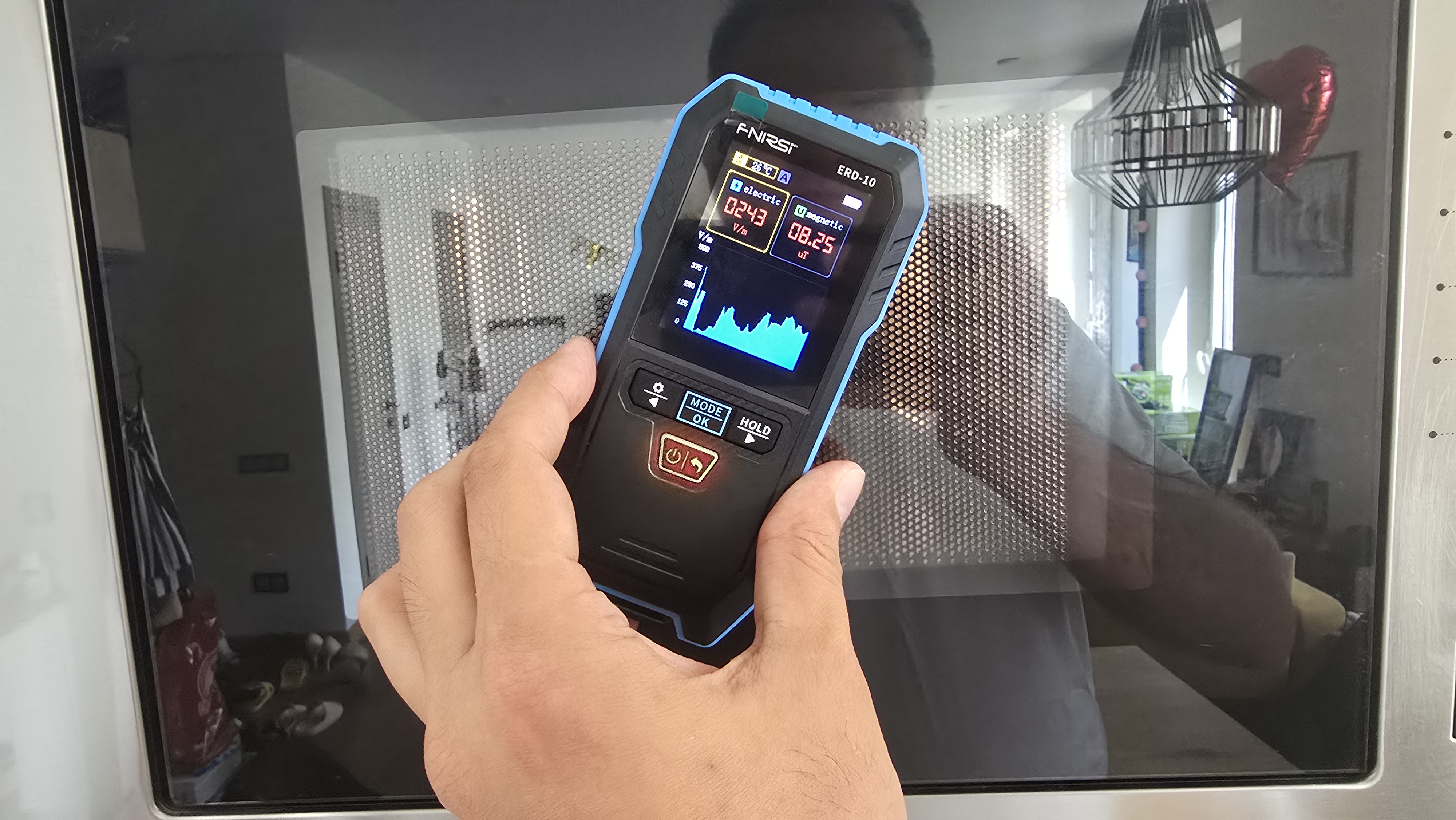

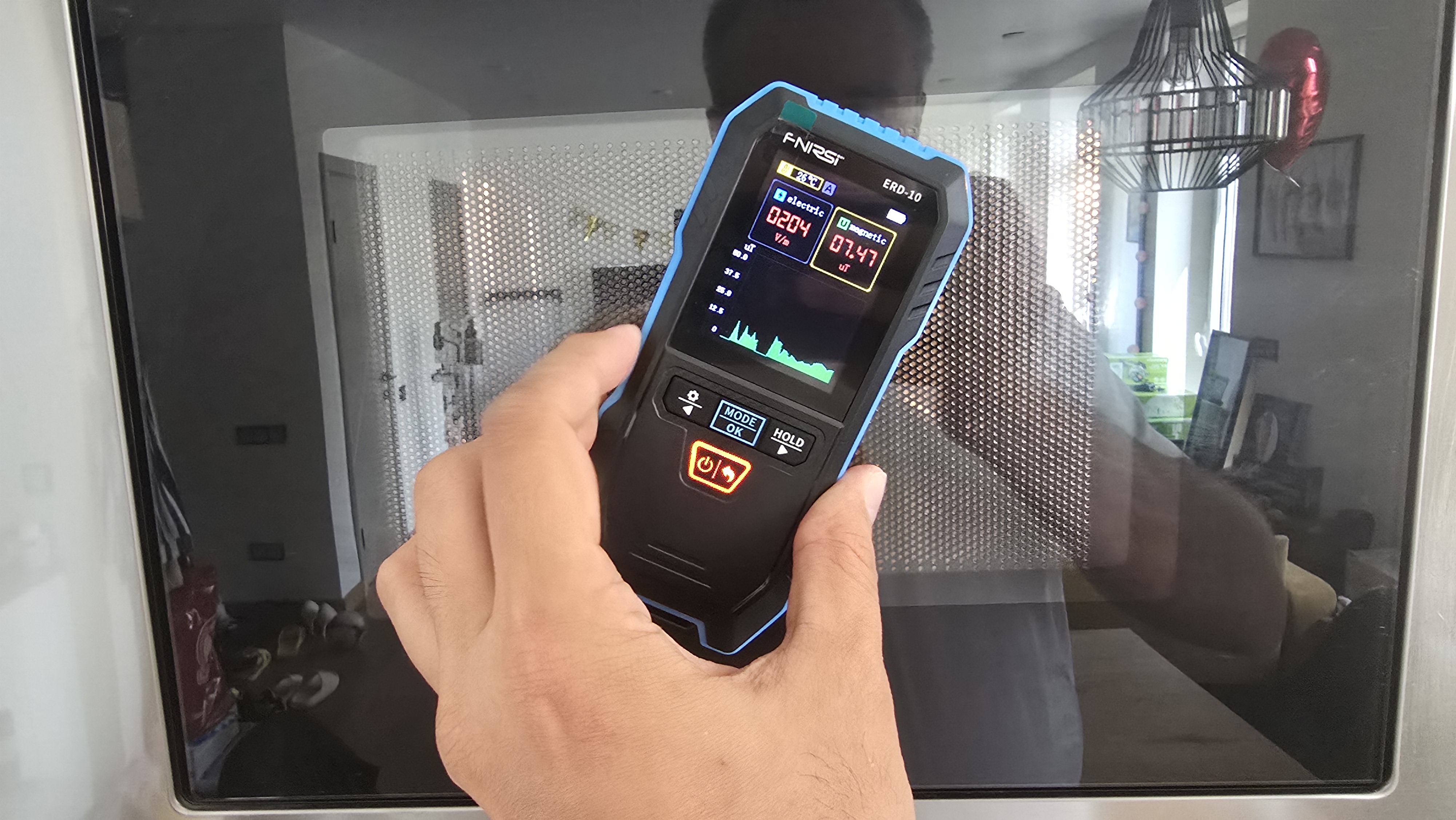

В режиме кривой поле колебалось нестабильно: в течение нескольких секунд наблюдались скачки значений как по электрическому, так и по магнитному полю. Прибор отреагировал в реальном времени, обновляя график каждые полсекунды. При этом уровень магнитного поля доходил до 8.25 мкТл, а электрическое — до 243 В/м.

Все измерения проводились на одинаковом расстоянии, при полностью закрытой дверце работающей печи. Индикация тревоги при превышении заданных по умолчанию порогов (40 В/м и 0.4 мкТл) срабатывала четко.

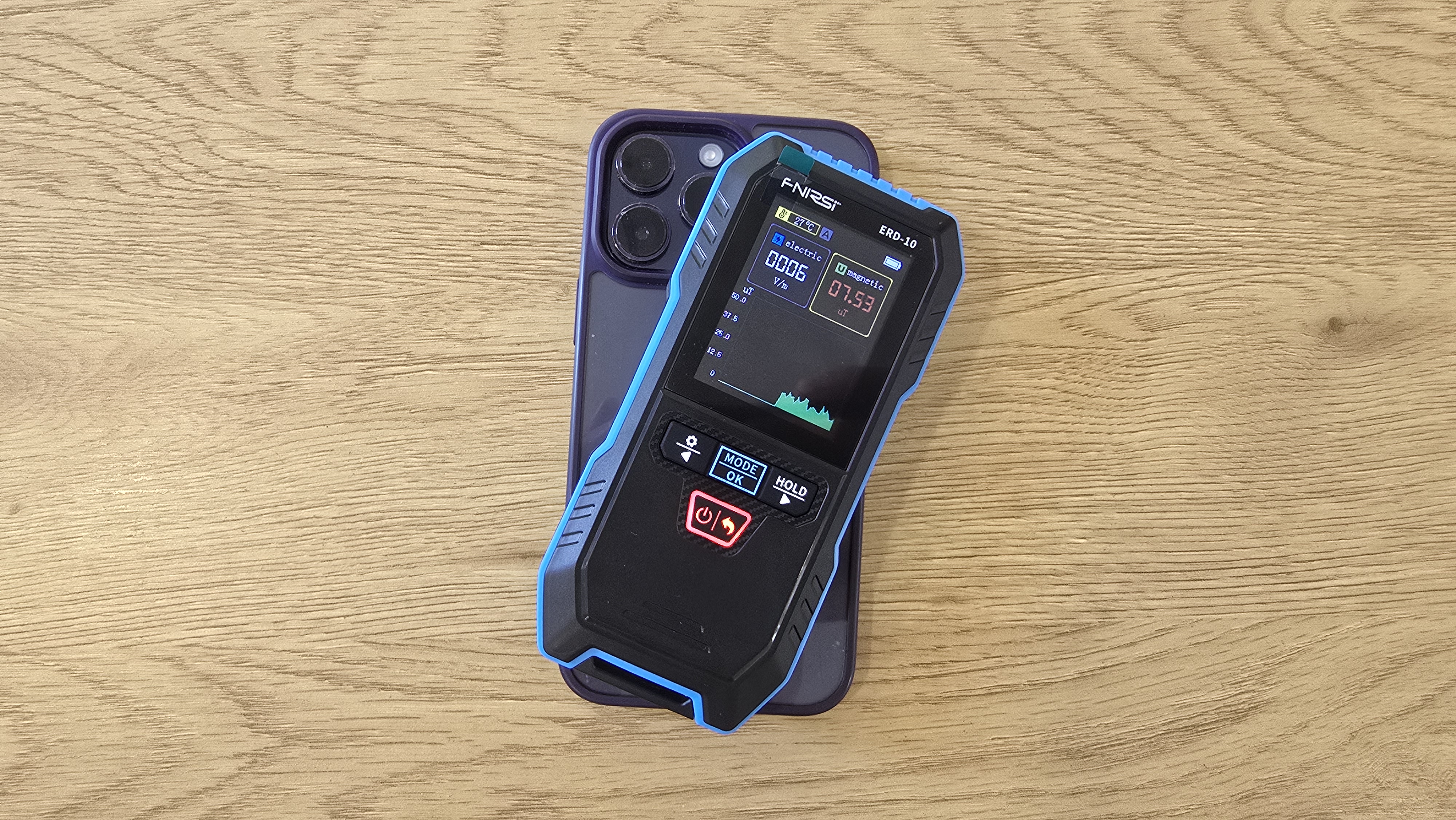

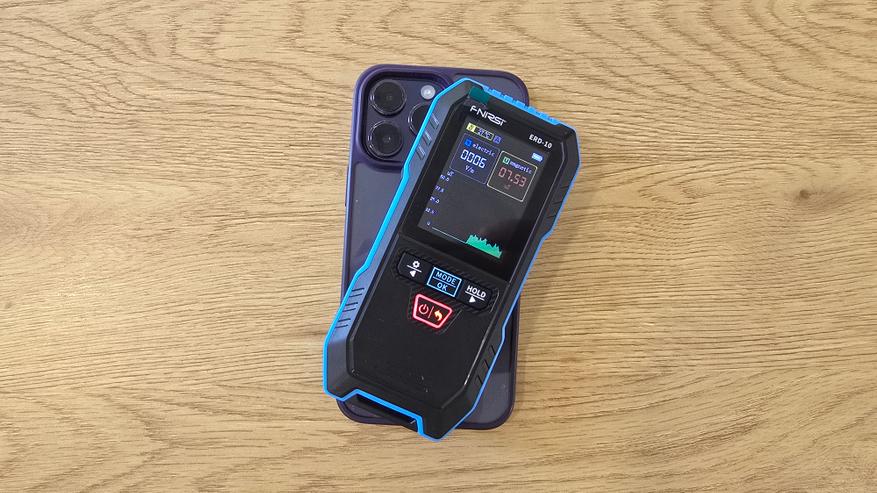

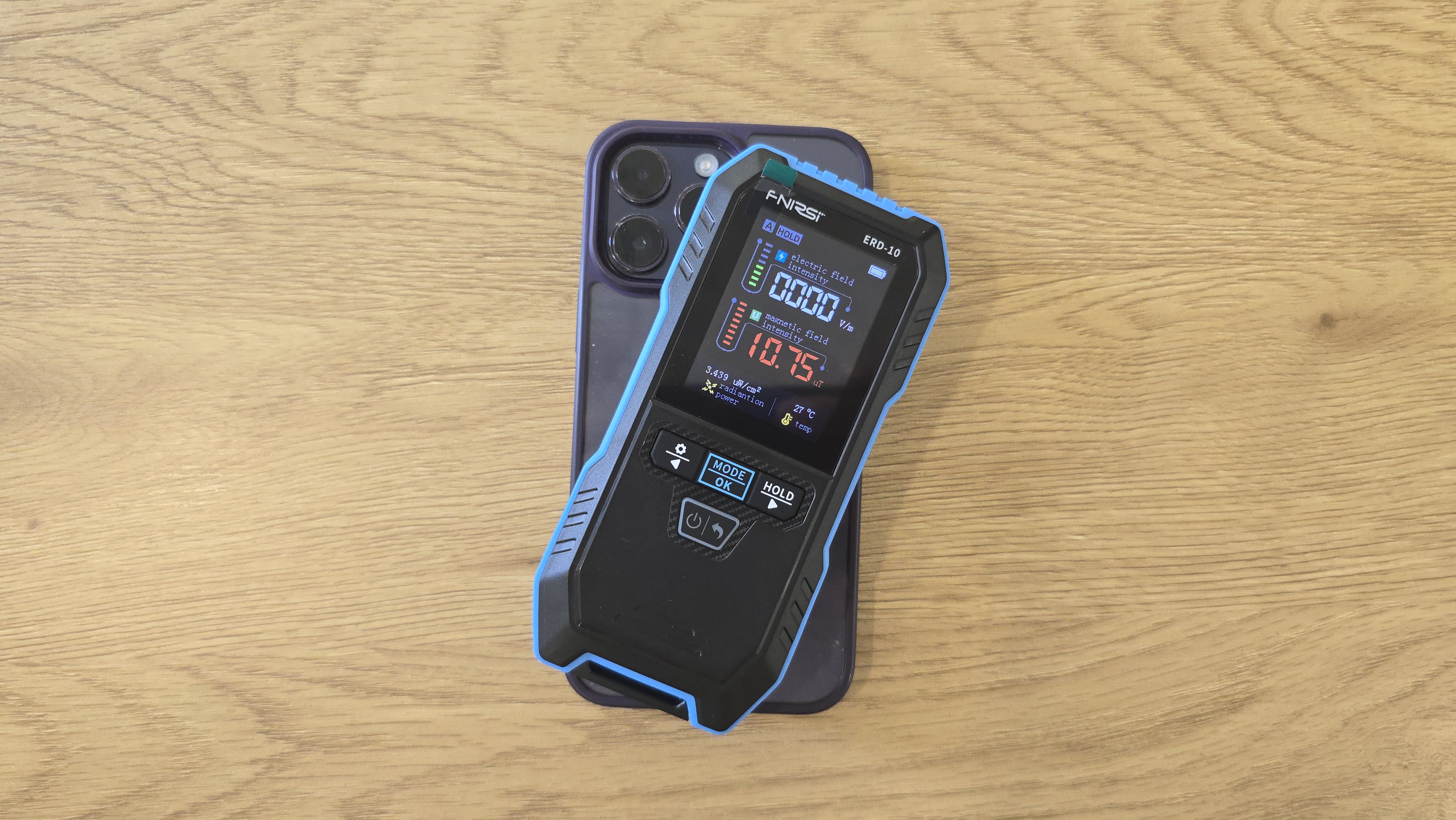

Далее проводил оценку уровня излучения при работе смартфона. Для теста я поместил прибор на смартфон и позвонил на него. Прибор размещался непосредственно на корпусе телефона, вплотную к задней части.

В начальный момент магнитное поле составляло порядка 1.53 мкТл, при этом электрическое поле фиксировалось на уровне около 0.006 В/м. Радиочастотное излучение в этот момент находилось в пределах фона (смартфон находился в режиме ожидания). Через несколько секунд, когда пошел входящий звонок, уровень магнитного поля поднялся до 10.75 мкТл. Электрическое поле оставалось в пределах погрешности, не превышая 0.007 В/м. Значения радиочастотной мощности выросли до 3.439 мкВт/см². На экране сработала тревога, соответствующая превышению порога по магнитному полю.

Сама динамика показаний отображалась в режиме кривой — прибор демонстрировал волнообразный график, с резкими пиками в момент активации передатчика.

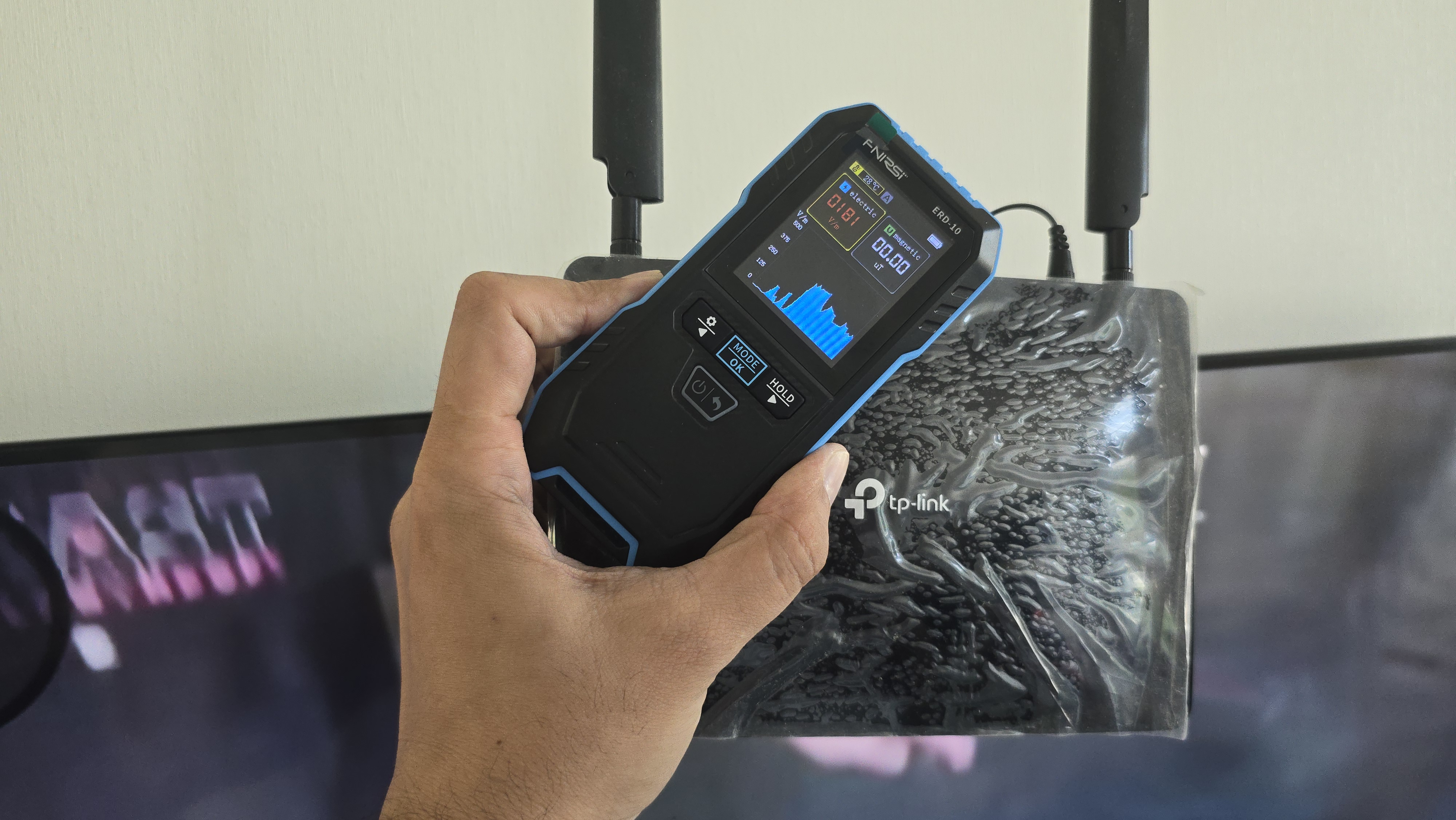

Следующий сценарий включал измерения вблизи работающего маршрутизатора TP-Link. Прибор был размещен сверху корпуса устройства, в непосредственной близости от антенн. В это время к сети были подключены несколько клиентов, включая телевизор, выполняющий потоковое воспроизведение видео.

Согласно показаний Fnirsi ERD-10, основной вклад в излучение вносит электрическое поле. На экране зафиксировано значение 1.81 В/м, при этом магнитное поле оставалось в пределах фона, на уровне 0.00 мкТл. График в нижней части экрана демонстрировал стабильные, но колеблющиеся пики, что характерно для передачи пакетов данных по радиоканалу. Измерения вблизи роутера показали, что уровень электрического поля остается нестабильным — значения скачут в пределах одного-двух вольт на метр. Это связано с непостоянной активностью передатчика: при передаче данных поле усиливается, в паузах — снижается. Такая динамика характерна для Wi-Fi устройств.

Поскольку измерения проводились на максимально близком расстоянии, показания позволяют оценить пиковые значения при непосредственном контакте с устройством. При удалении датчика от корпуса уже на 30-50 см сила сигнала заметно снижается, что легко отследить в режиме реального времени.

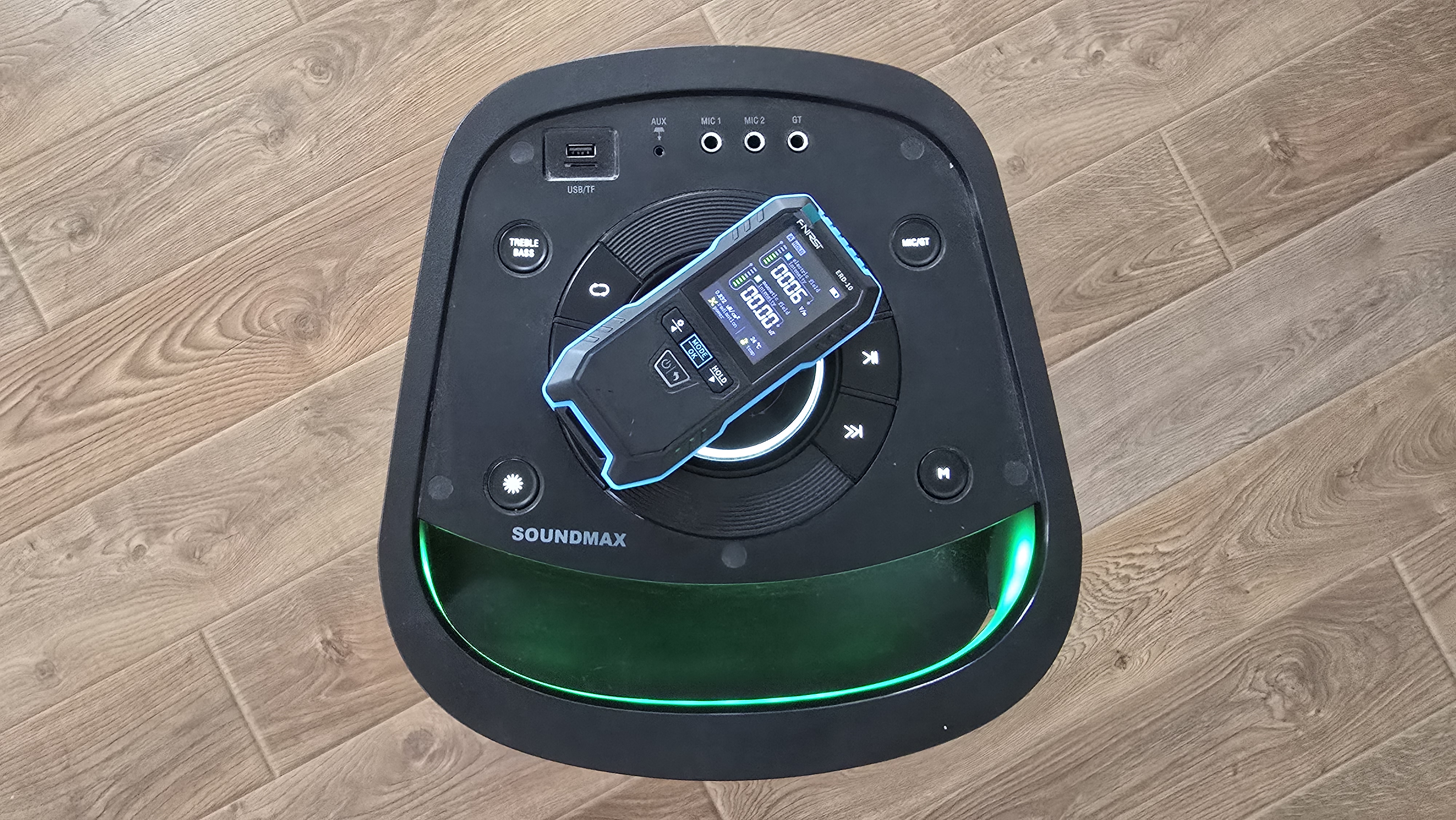

При проверке активной Bluetooth-колонки в режиме воспроизведения уровень электромагнитного излучения оказался незначительным. Прибор был установлен непосредственно на верхнюю панель устройства, в непосредственной близости от органов управления и основного динамика. Именно здесь фиксировались максимальные значения — 9.000 мкТл по магнитному полю и 0.000 В/м по электрическому. Остальные зоны корпуса, включая боковые и тыльную стороны, показывали либо такие же, либо более низкие показатели.

Передача аудиосигнала по Bluetooth не вызвала заметного роста электрического поля. Его значение оставалось близким к нулю на протяжении всего замера. Это объясняется особенностями самого протокола — Bluetooth использует короткие импульсы и работает на низком уровне мощности, в отличие от Wi-Fi, где активная передача сопровождается резкими пиками и переменной нагрузкой.

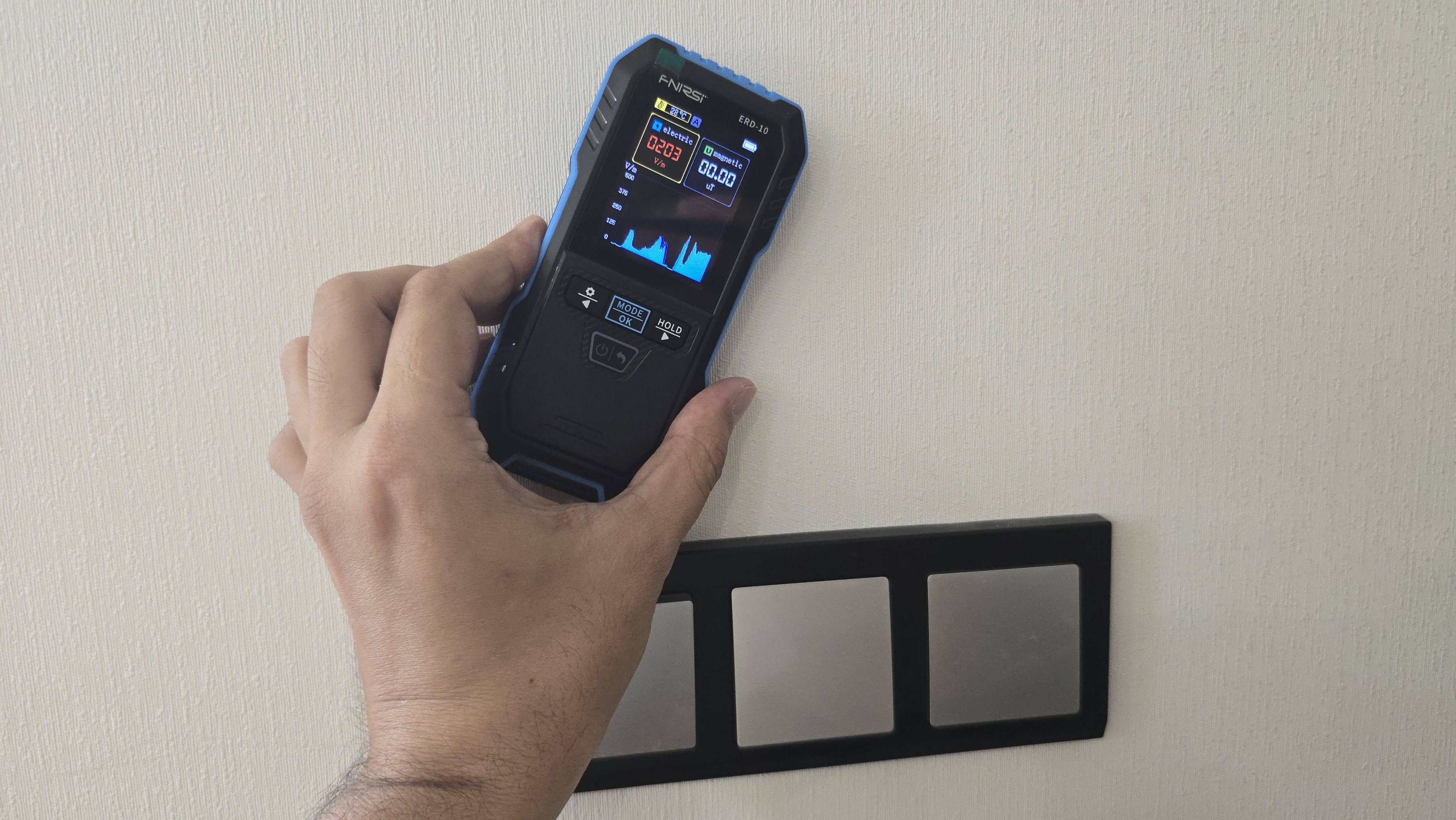

Приближение детектора к зоне выключателей и розеток позволило зафиксировать заметное повышение уровня электрического поля. В одном из моментов прибор показывал значение свыше 7 В/м, что, впрочем, не выходило за пределы типичных условий для внутренней электропроводки. Измерения проводились непосредственно у стены, в точке, где проходит питающий кабель.

Магнитное поле при этом оставалось на нулевом уровне, без отклонений. Это соответствует ожиданиям — при отсутствии активной нагрузки на цепь (подключенных мощных приборов) силовая компонента ЭМП остается минимальной или вовсе не проявляется.

Для понимания исходной картины уровня электромагнитного фона были проведены замеры в условиях, максимально удаленных от работающих электроприборов и потенциальных источников излучения. Детектор был размещен на столе в обычной жилой комнате, на удалении от розеток, проводки, сетевых адаптеров, смартфонов и других устройств.

Прибор стабильно показывал значения электрического поля на уровне около 1 В/м, без выраженных всплесков или аномалий. Магнитное поле в данной точке не фиксировалось вовсе — индикатор оставался на нуле. График отражал слабо выраженные колебания, характерные для естественного фонового шума. Эта точка послужила отправной для сравнений.

Заключение

С учетом того, как FNIRSI ERD-10 реагирует на разные источники — от смартфонов и маршрутизаторов до обычной проводки — можно сказать, что в быту он вполне уместен. Его удобно использовать, чтобы просто понять, где в квартире есть активные зоны: рядом с Wi-Fi, за стеной с электропроводкой, у головы при разговоре по телефону. Это не лабораторный инструмент, а, скорее, практичный помощник для личного пользования — когда нужно быстро прикинуть, на какие участки стоит обратить внимание. Подойдет для домашних замеров, в офисе, а кто-то, возможно, возьмет его с собой даже при выборе квартиры.
