Ленточная пила Jet JWBS-12S: сборка и обзор возможностей

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Инструменты

Очень давно хотел завести в хозяйстве ленточную пилу по дереву, да все как-то было не до этого. Однако периодически наступала в ней явная надобность, шел к соседу у него маленький Jet JBS9 ну и худо бедно проблемы решались… или откладывались на потом. Но сейчас вдруг опять пришла необходимость распустить несколько пластов из относительно твердого дерева (карагач) на панели, и пила соседа показала свою полную несостоятельность по максимальной высоте пропила.

Настало время трудного выбора. Профессиональная пила мне точно ни к чему, стало быть смотрел все-таки среди любительских, но обладающих разумной мощностью, габаритами и весом. Очень хотелось чугунный стол, интегрированную подставку (на столе для нее места у меня нет) и возможность установить широкое полотно. После непродолжительного, но кровопролитного кастинга выбор пал на JET JWBS-12S.

Технические характеристики

Мощность, Вт 800
Передача ременная
Число скоростей 2
Скорость движения ленты, м/мин 800
Материал обработки древесина
Подсветка есть
Угол наклона стола, град 0-45
Диаметр аспирационного отверстия, мм 50, 75, 100
Max ширина пропила, мм 305
Max глубина пропила, мм 170
Диаметр шкивов, мм 312
Длина ленты, мм 2240
Max ширина ленты, мм 20
Напряжение, В 220
Длина рабочего стола, мм 480
Ширина рабочего стола, мм 390
Высота, мм 1650
Ширина, мм 620
Длина, мм 810
Вес нетто, кг 60

 Как видно по характеристикам данная пила это все-таки шаг вперед из безликой массы Джетов, Зубров, Прорабов и прочих пил мощностью 350-450 ватт, маленьким столиком и весом максимум 20-25 кг.

Преимущества JET JWBS-12S (по мнению производителя)

Рабочий стол из чугунного литья.
Две скорости движения пильной ленты.
Роликовые направляющие пильного полотна.
Рычаг быстрого натяжения и ослабления пильного полотна.
Регулировка наклона пильного стола вращением рукоятки.
Регулировка высоты распиловки вращением рукоятки.
Регулируемый параллельный упор с эксцентриковым зажимом.
Двухпозиционный регулируемый параллельный упор.
Подвижный угловой упор с направляющей вдоль Т-образного паза.
Опорная подставка может быть снята в случае настольного размещения.
Светодиодная подсветка рабочей области.
Комплект опорных ног для напольной установки.
Потребляемая (выходная) мощность — 0.8 (0.53) кВт.
Скорость движения полотна 370 и 800 м/мин.
Ширина пильного полотна 3-20 мм.
Максимальная высота заготовки — 170 мм.
Толщина пильной ленты 0.4-0.65 мм.
Высота рабочего стола — 1000 мм.

 Наверное все правда, время покажет.

Распаковка

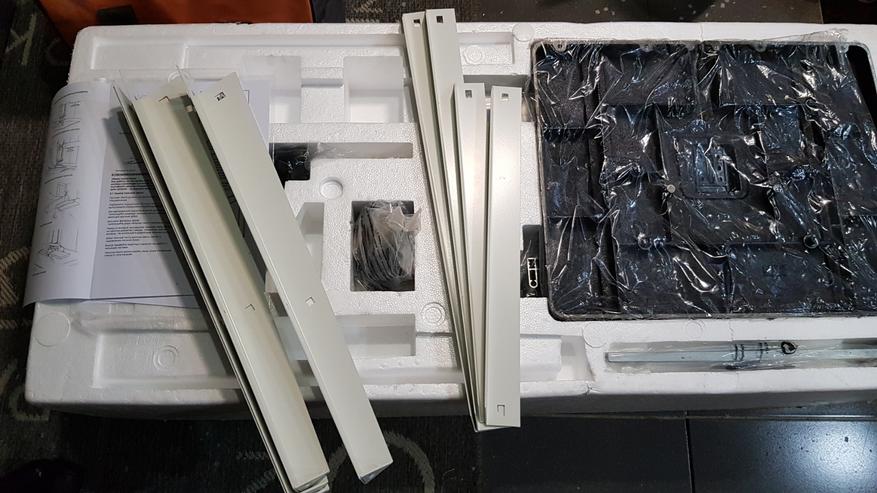

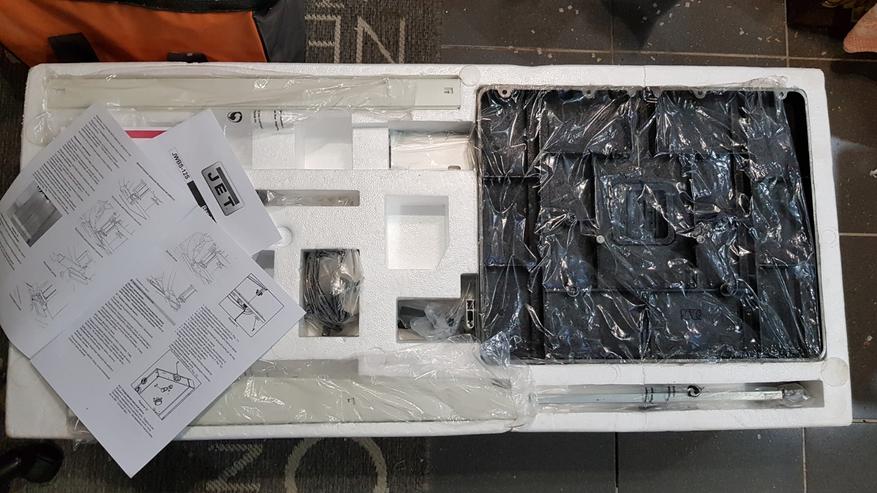

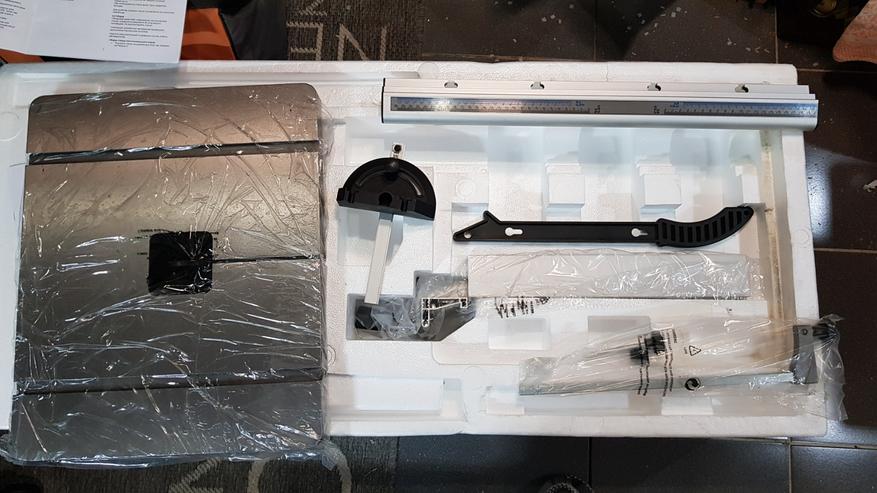

Ехал забирать и четко понимал, что при весе упаковки 65 кг можно надорвать сфинктор, но надеялся на помощь продавцов. Так и вышло, выкатили наружу на рохле, я вытащил стол и ножки, облегчив упаковку примерно на 15 кг, и бодро затолкали ее в машину. Приехав домой подставил козлы, идеально совпали с высотой багажника в одном из положений, и выволок ее как родную. Пила упакована в две половинки хорошо отформованного пенопласта, на верхней половине уложен стол, ноги, упоры и весь крепеж. На нижней собственно пила в сборе, даже с установленной лентой.

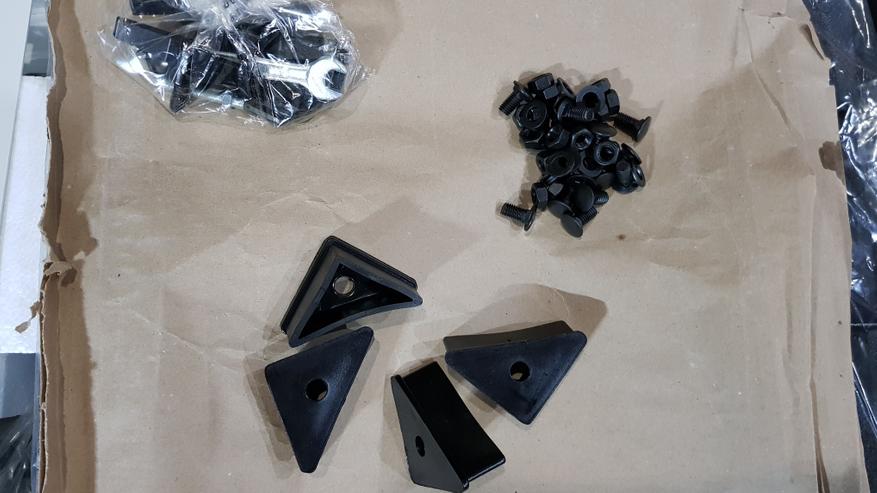

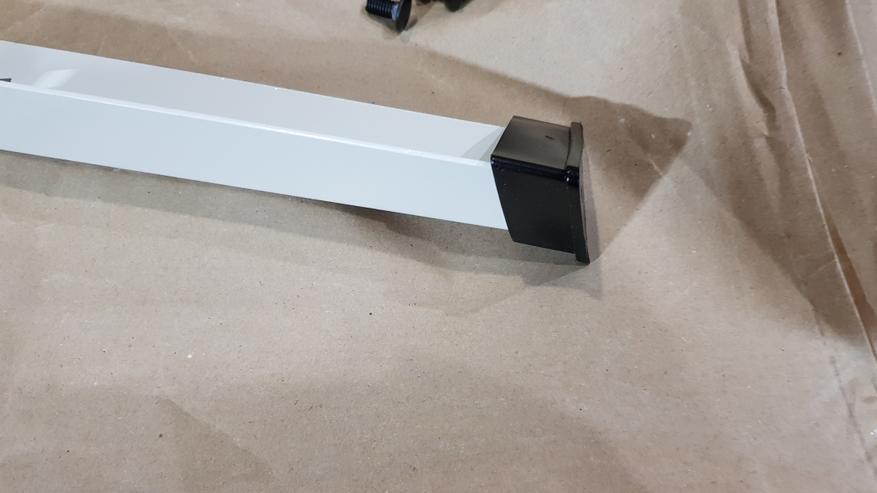

 Первым делом прикрутил ноги, снизу надеваются пластиковые уголки с дыркой, через которую можно закрепить инструмент на полу. Мне уголки очень помогли волочь ее из гаража в котельную.

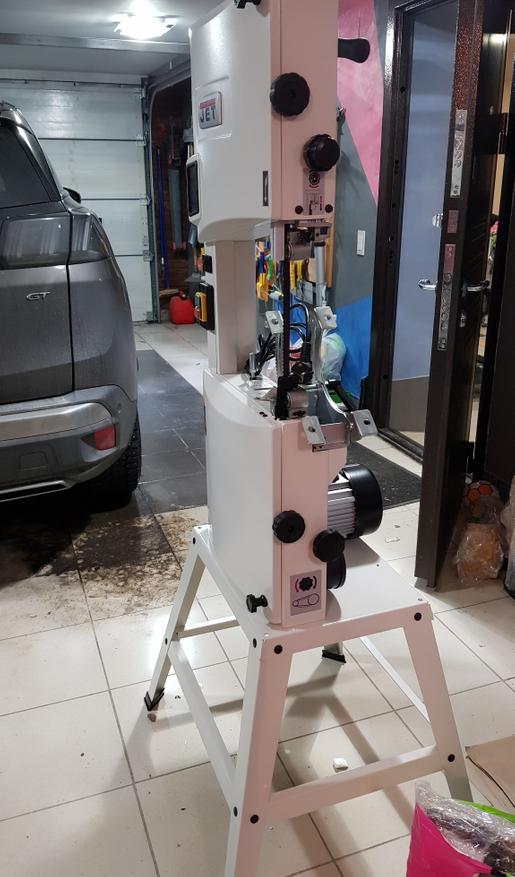

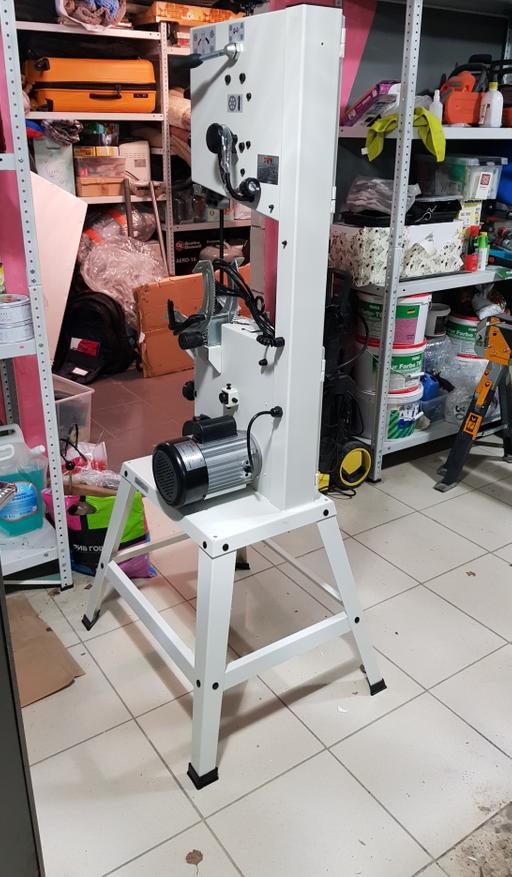

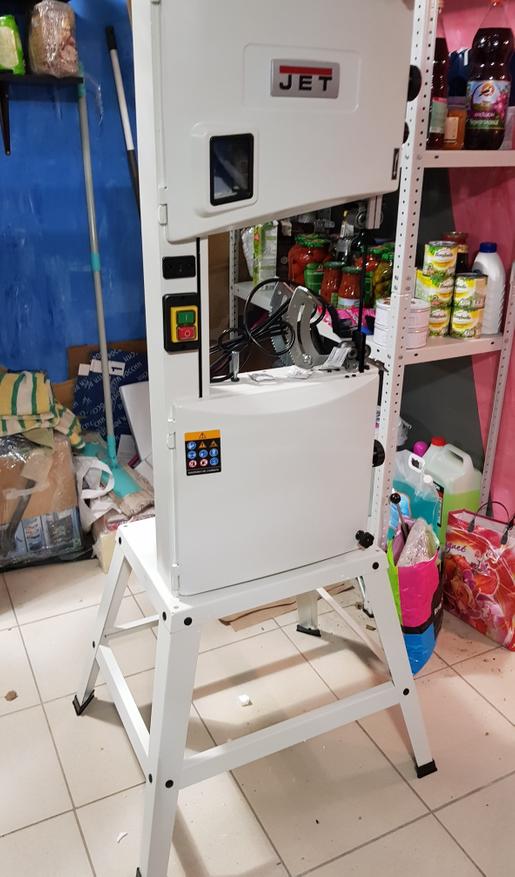

 Прикрутил ноги, поставил одни козлы пониже, вторые повыше и просто аккуратно установил пилу на пол. После этого производитель рекомендует протянуть болты, на которые крепились ноги, видимо подразумевается, что под весом пилы все это само отцентрируется как надо.

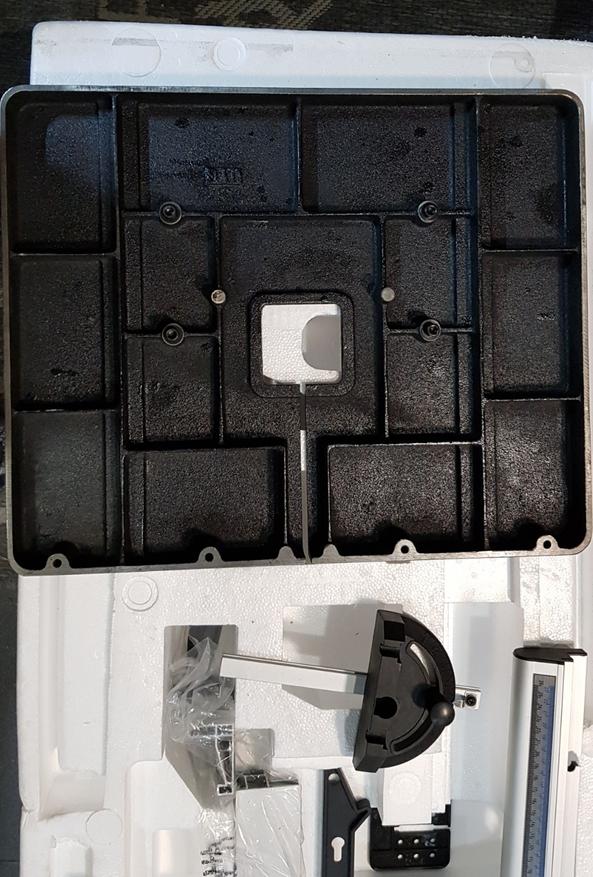

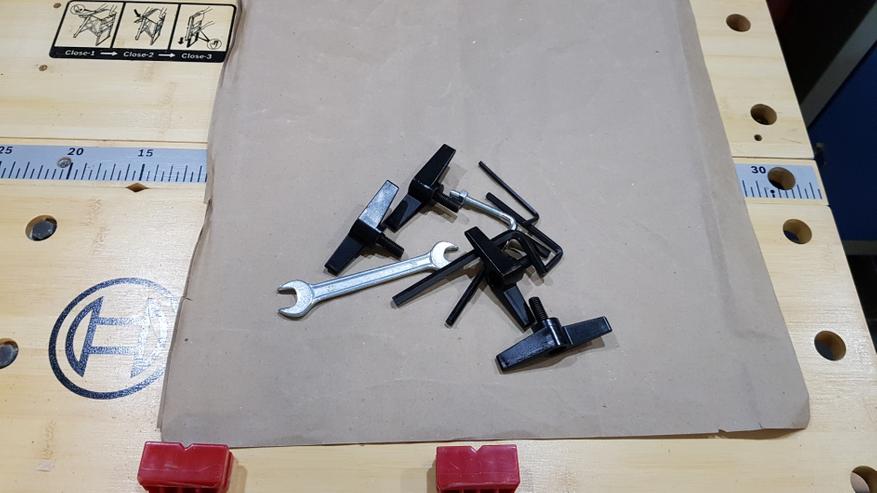

 Собственно кроме пилы и ног комплект включает чугунный стол с крепежными болтами закрученными в него (обыскался), линейка параллельного упора, сам упор, угловой толкатель и крепеж линейки. Еще куча бесполезных ключей сомнительного происхождения и качества, но видимо все что надо, чтобы собрать пилу там есть.

Сборка

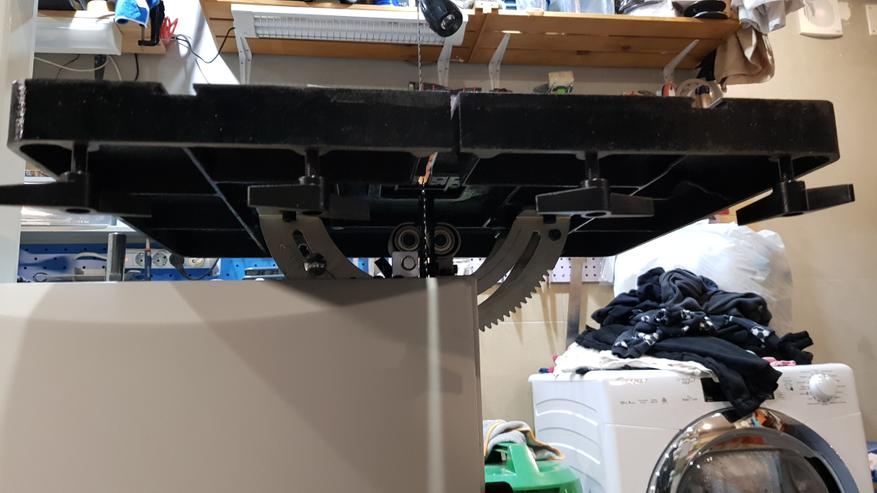

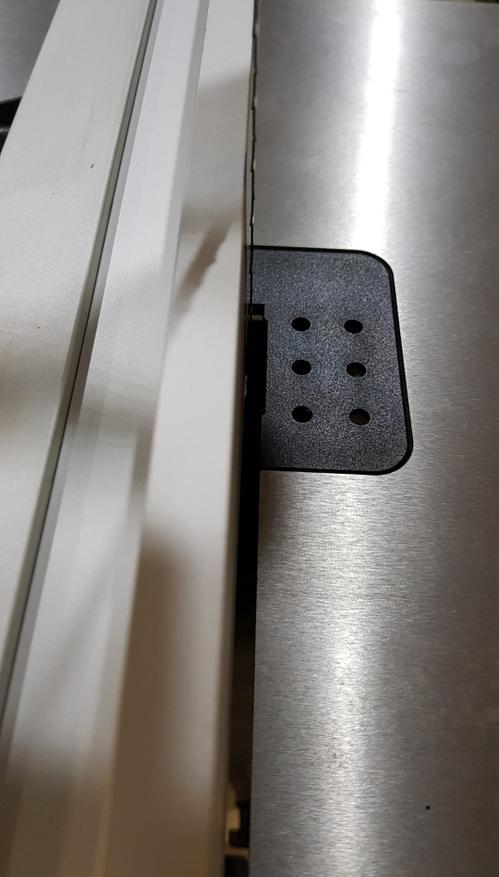

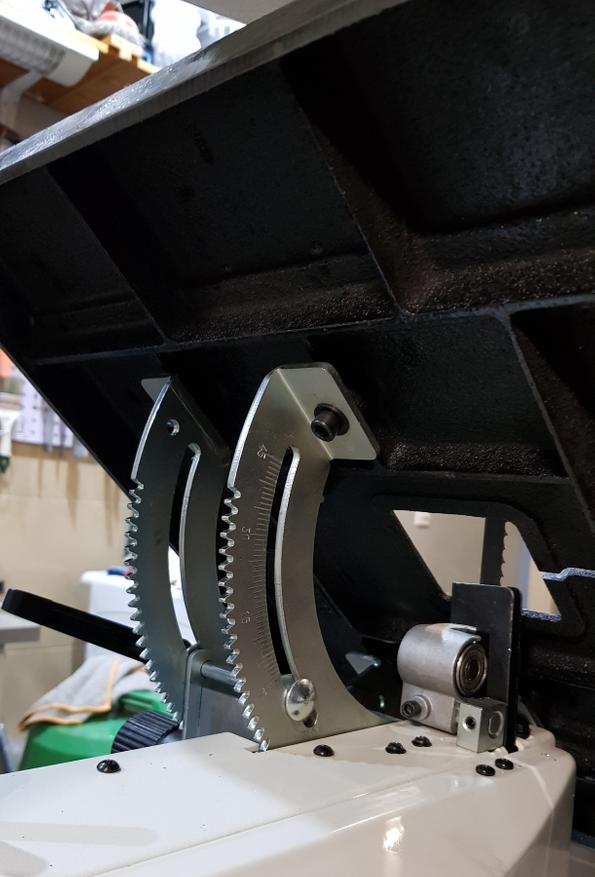

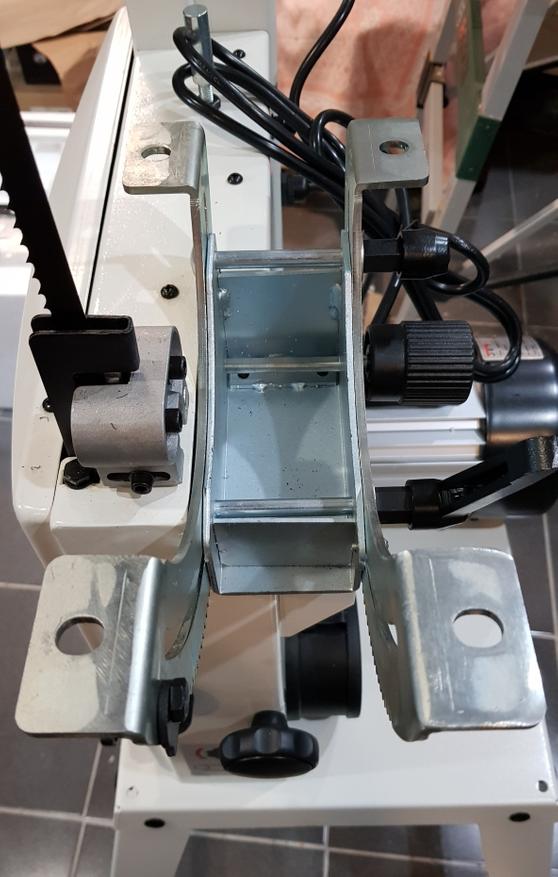

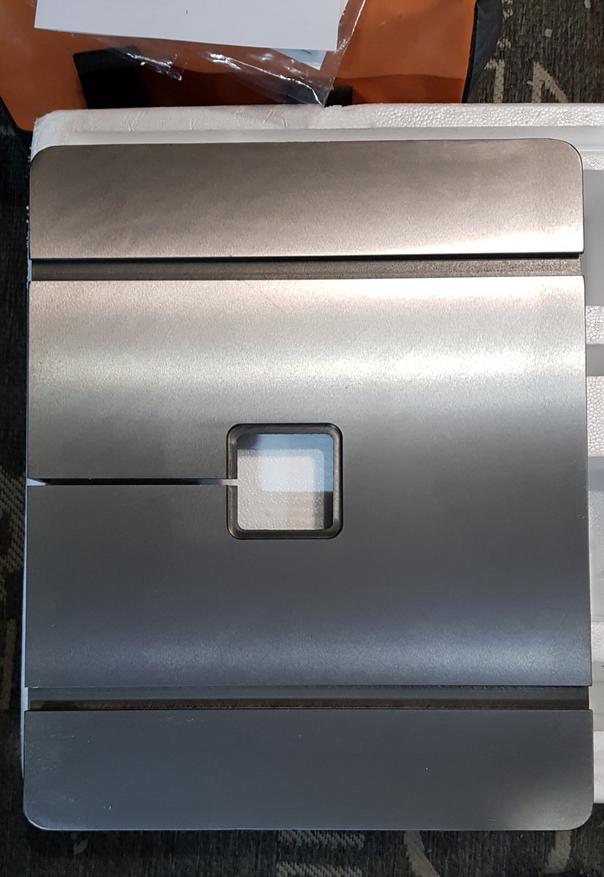

Перед установкой стол надо протереть, он очень в масле. Крепится на 4 болта, для удобства окончательной затяжки можно наклонить. Еще важно максимально вкрутить ограничитель стола (упор 90 градусов) максимально вниз, иначе дырки не совместить.

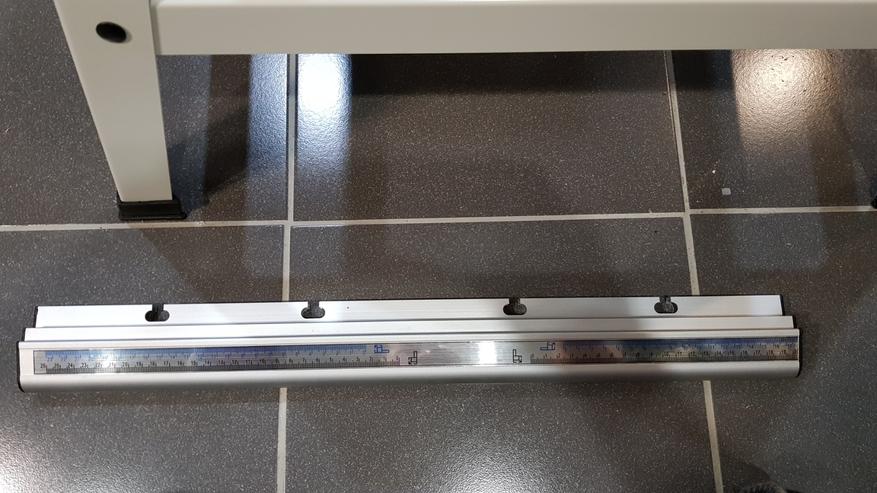

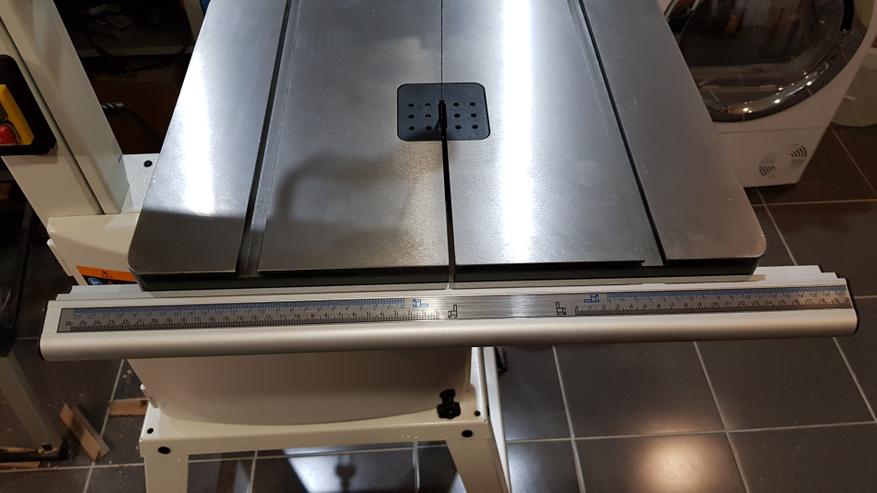

После надо поставить линейку, сначала слегка прикрутить 4 болта с пластиковыми ручками, потом просто надвинуть линейку и закрутить слегка, надо будет еще выставлять ноль.

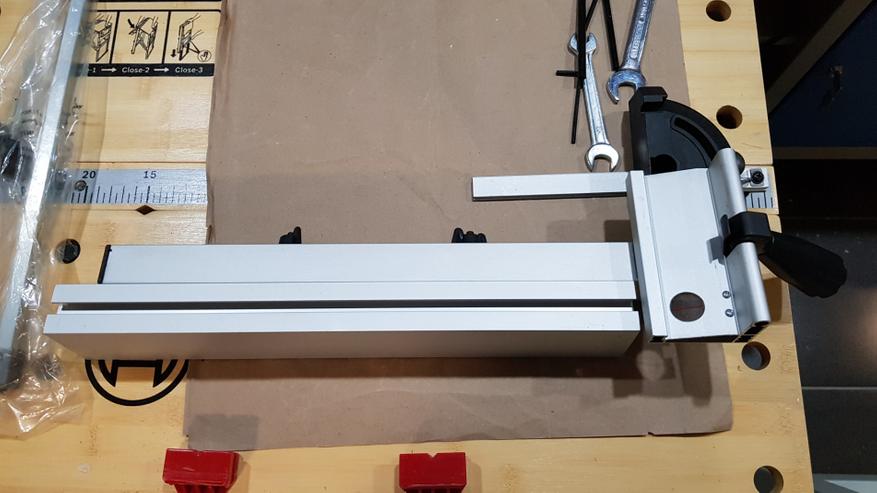

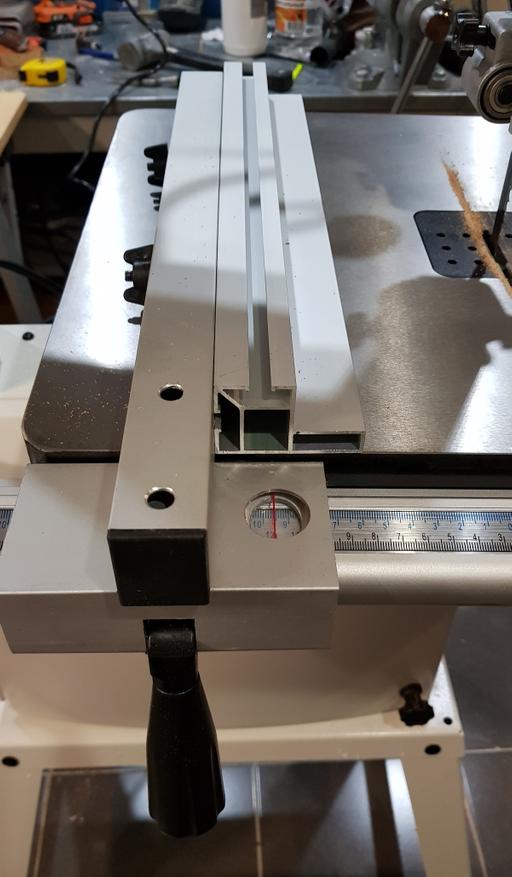

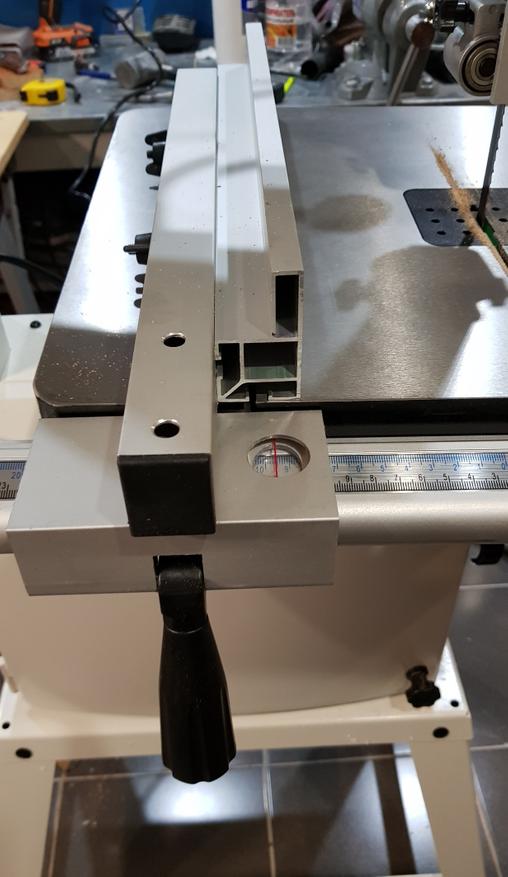

Параллельный упор, фиксация эксцентриком на пластиковой ручке, ходит по направляющей довольно туго, может быть это правильно.

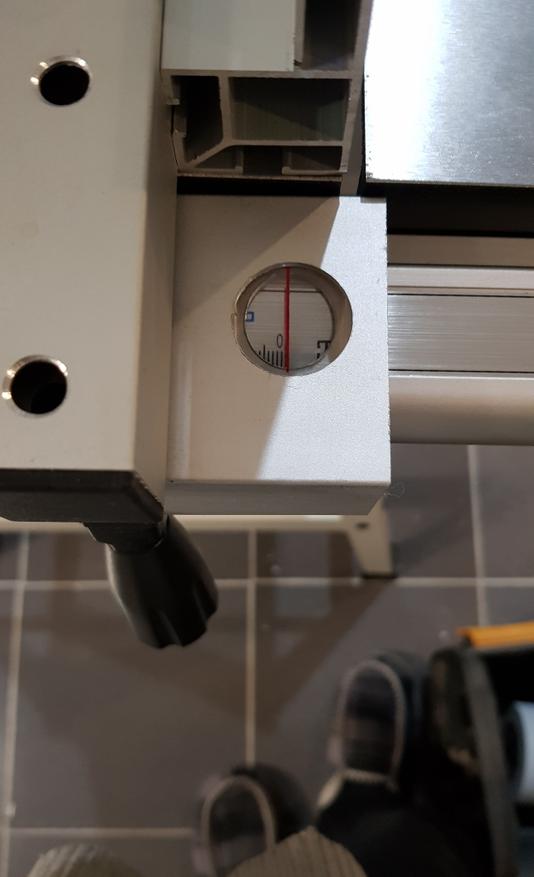

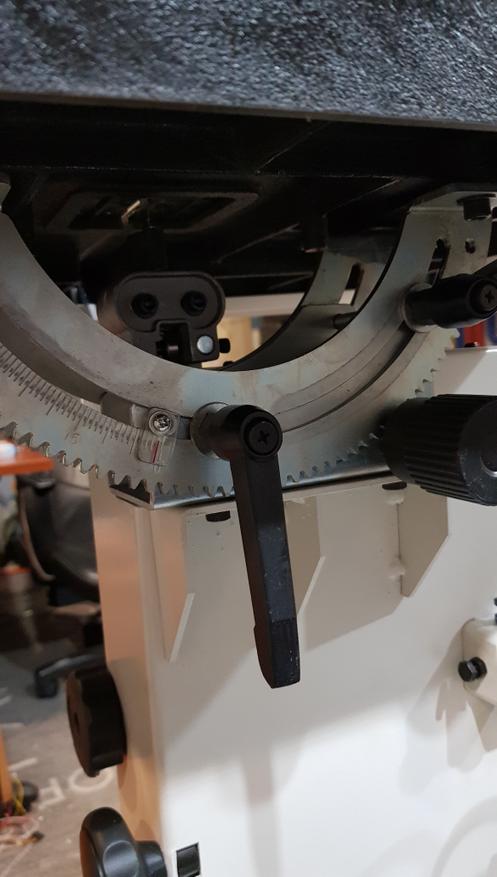

 Ставим упор на станок и пока грубо выставляем стол в плоскости. Выставлять можно по перпендикулярности полотна, далее под стол надо подвести тот самый упор и законтрить. Шкала наклона стола естественно врет, но не сильно. Тут-же выставил линейку на ноль, при касании упором полотна.

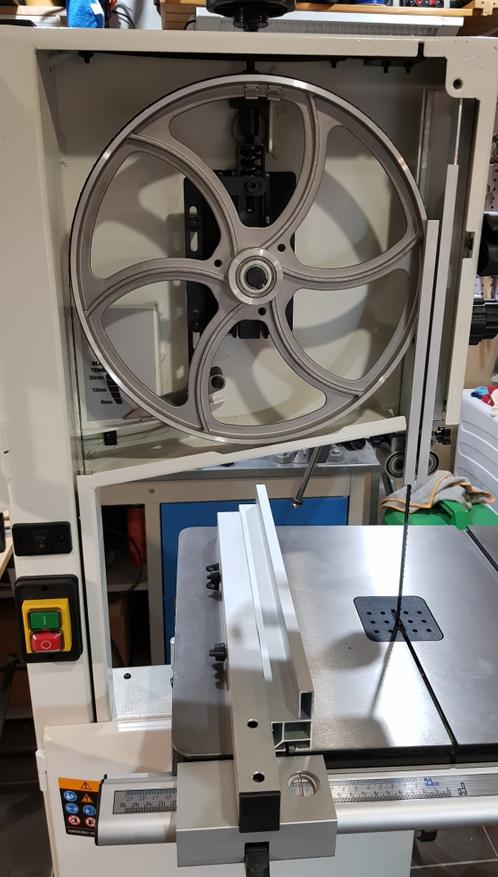

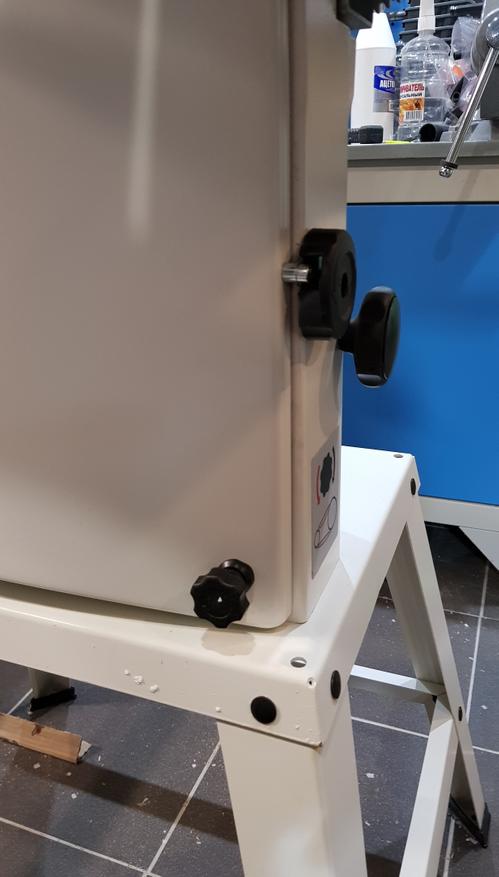

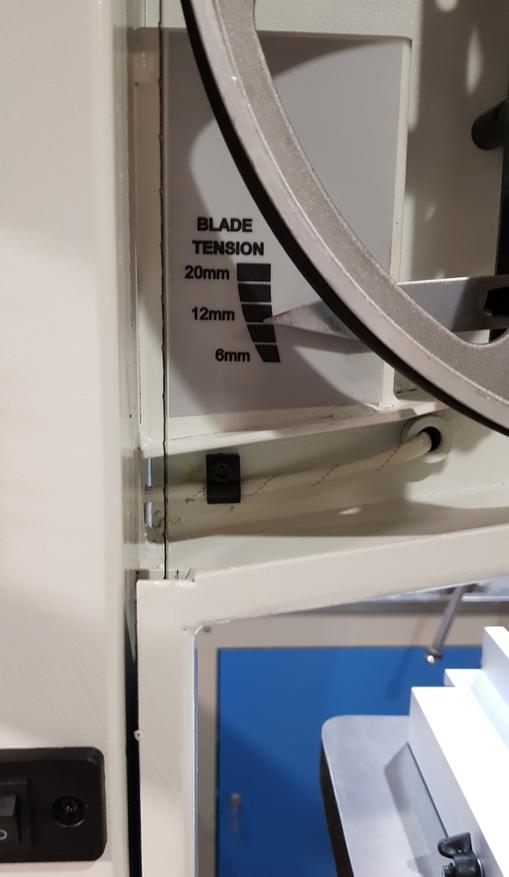

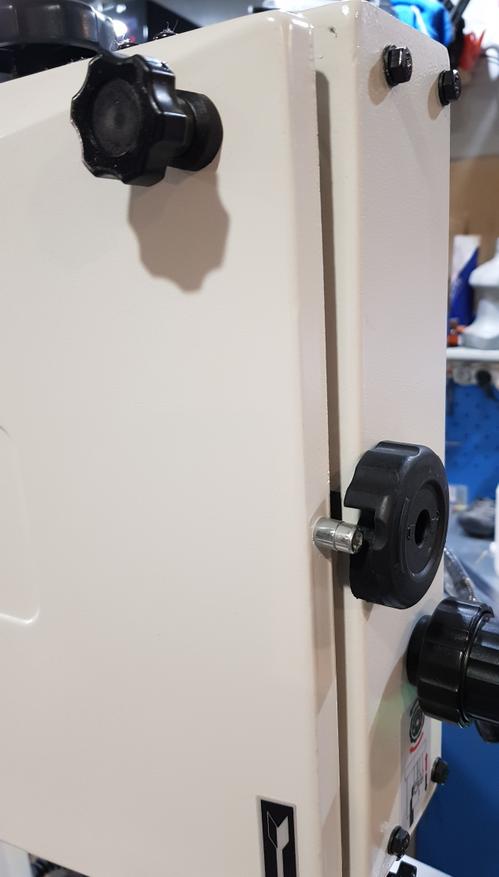

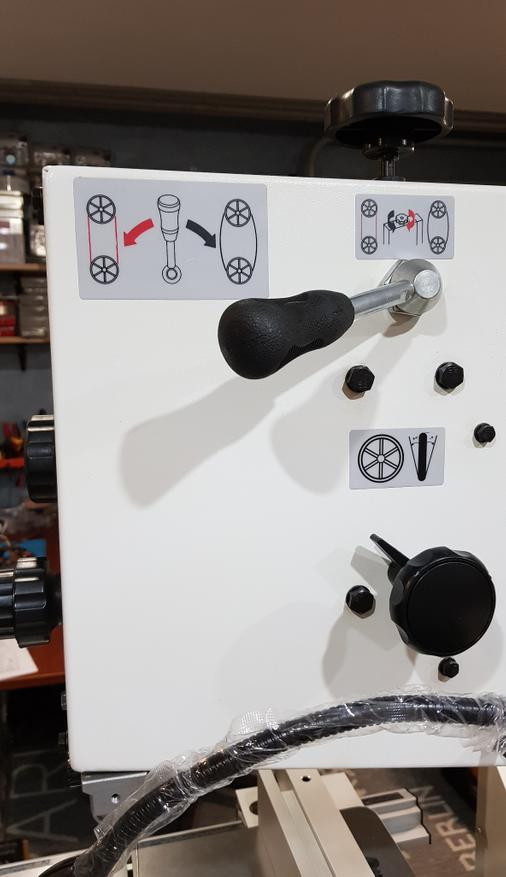

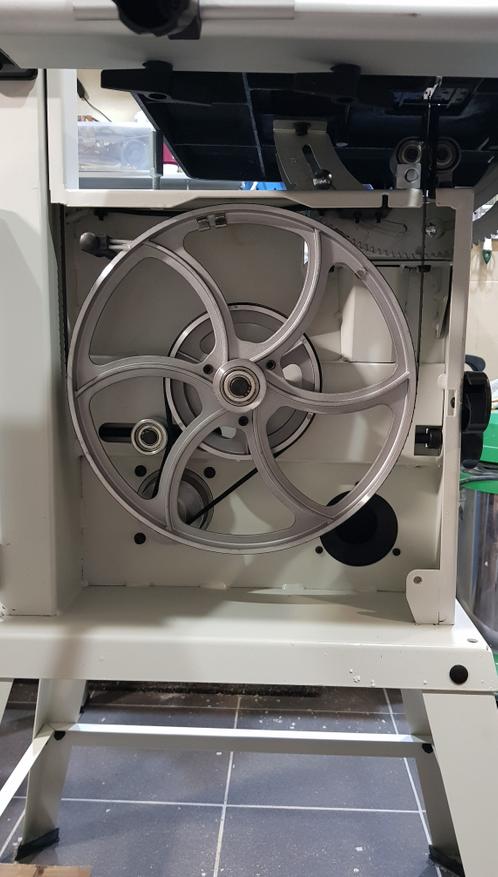

 Верхняя и нижняя крышки открываются одинаково, винтовой зажим вверху и эксцентриковая ручка по центру. Внутри ожидаемо валы, на нижнем есть щеточка для удаления опилок, которые пилой уносятся именно в нижний отсек. Сверху натяжитель, измеритель силы натяжения отградуированный в ширине полотна и механизм ослабления полотна после окончания работы.

 В принципе пила начерно настроена, в этот момент ее высоко закотировал пробегающий мимо сын, видимо огромное количество разных ручек сильно действует на неокрепшие детские мозги.

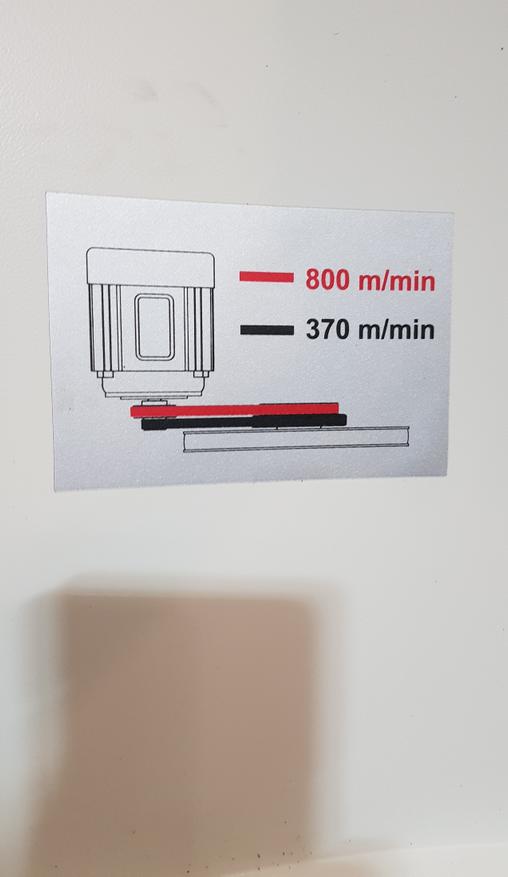

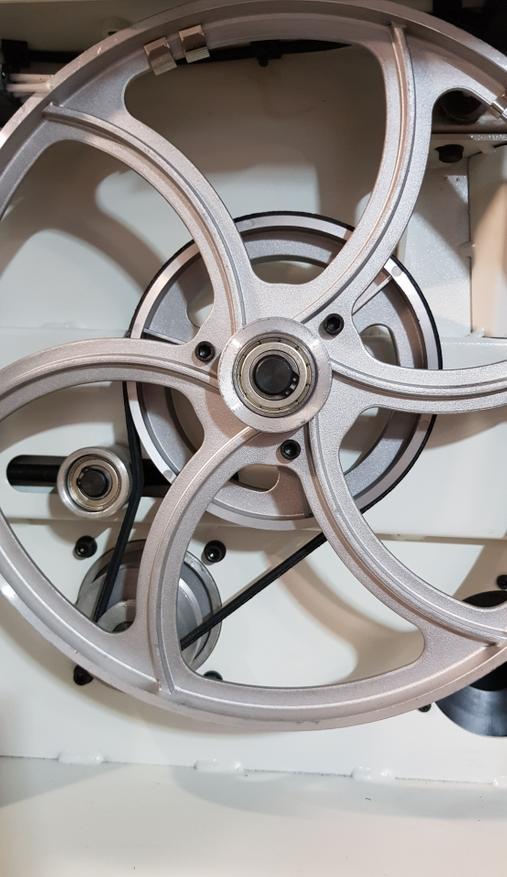

 Регулировка скорости полотна простейшая, методом перестановки ремня, ручка натяжителя ремня выходит на лицевую сторону. Ролик натяжителя на подшипниках. Валы многоручейковые, но сколько не считал.

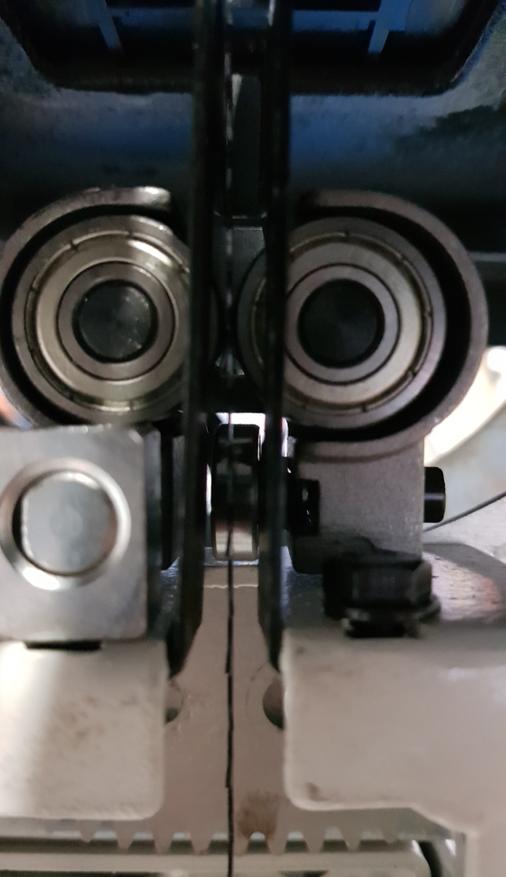

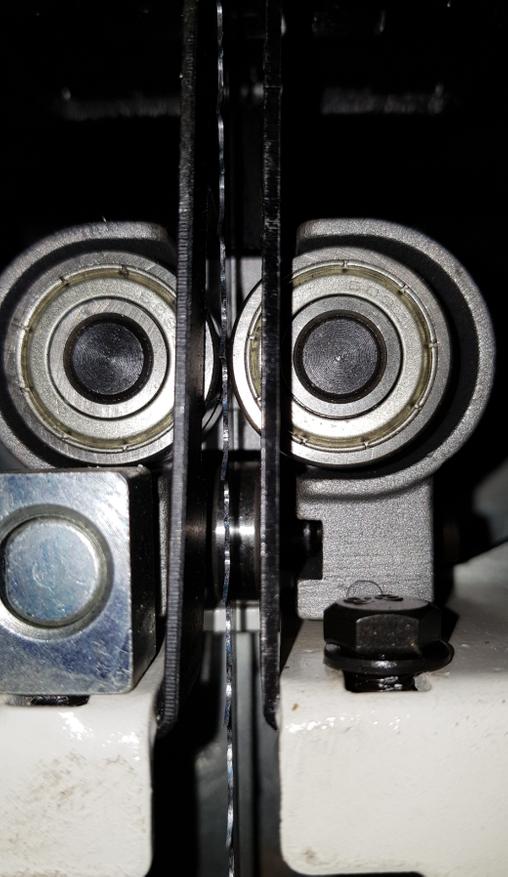

 Опорные подшипники полотна отрегулированы правильно на заводе и сверху и снизу, даже трогать не стал.

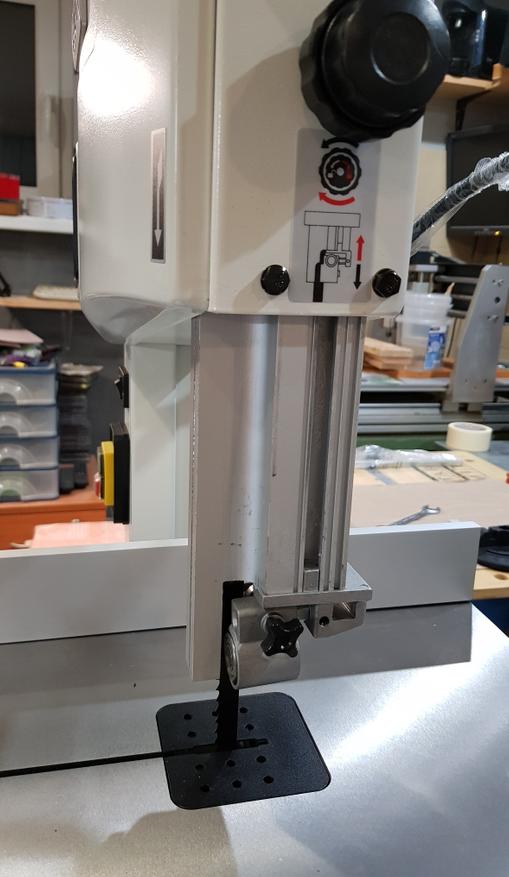

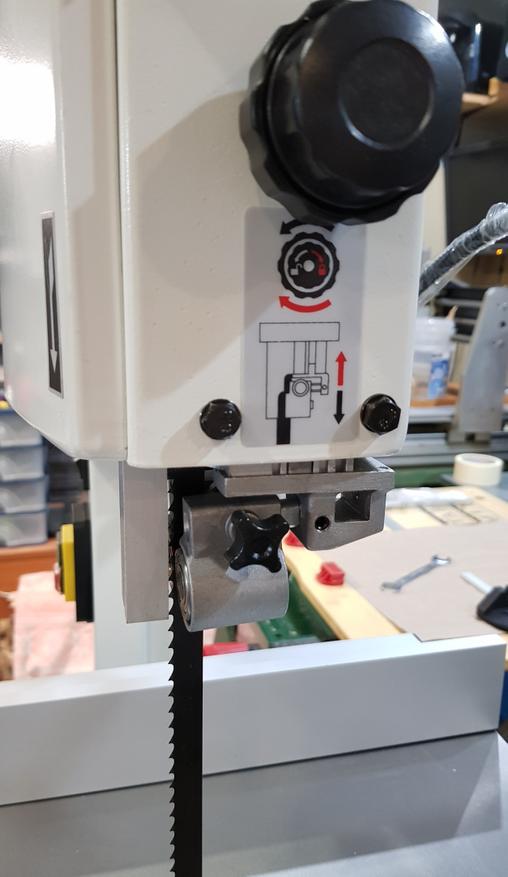

 Узел с опорными подшипниками может опускаться, чтобы обеспечить рекомендованные 15-20 мм до заготовки. Ручка с фиксатором, после выставления нужной высоты внутреннюю часть ручки надо повернуть по часовой стрелке. В принципе около каждой ручки очень понятная пиктограмма.

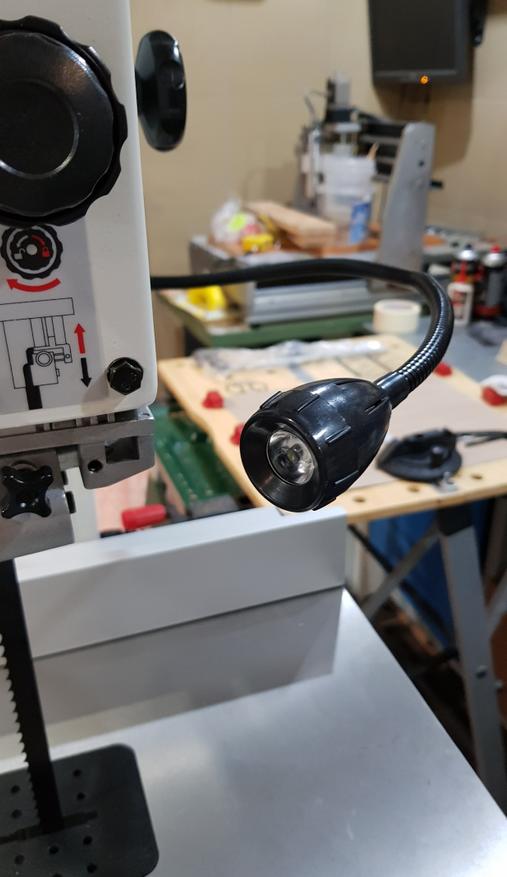

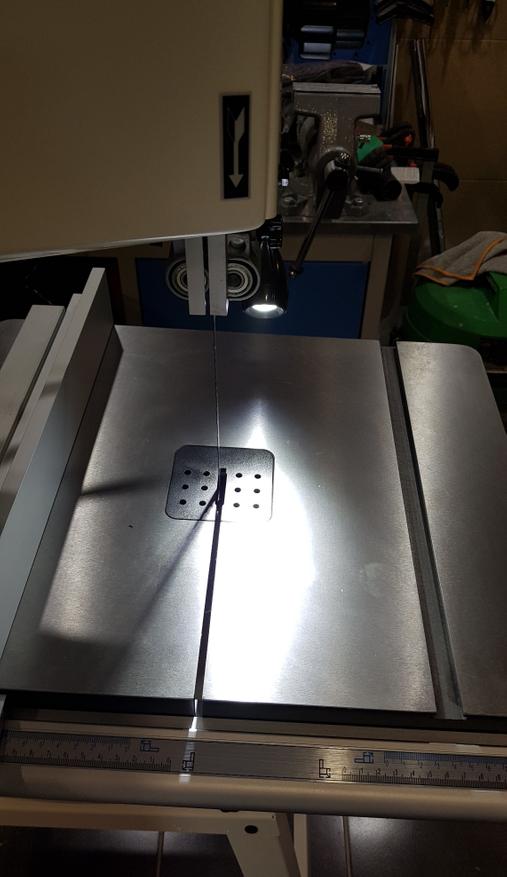

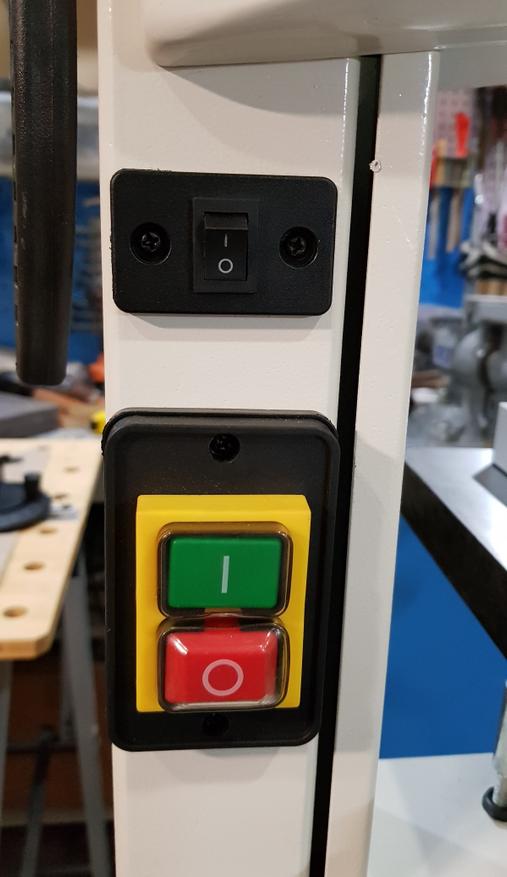

 Педаль включения подсветки и основной магнитный пускатель. Подсветка на гусе, держится пока хорошо, яркая, светодиодная.

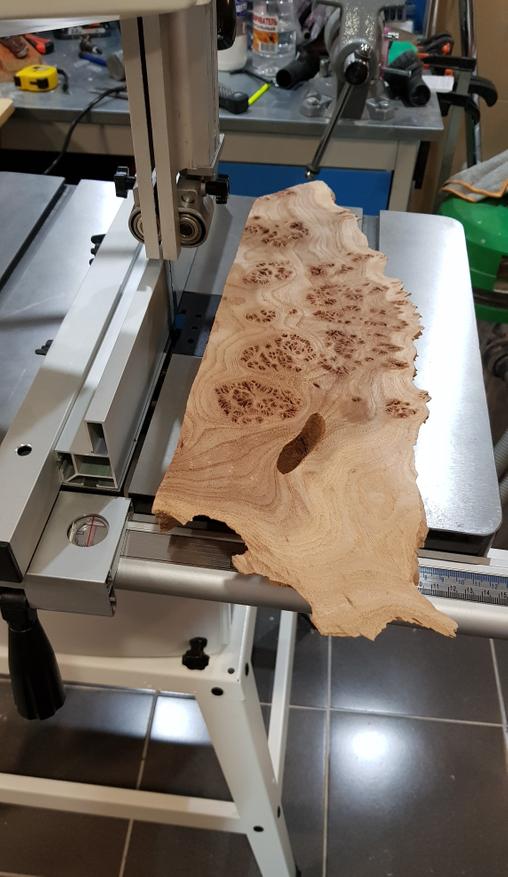

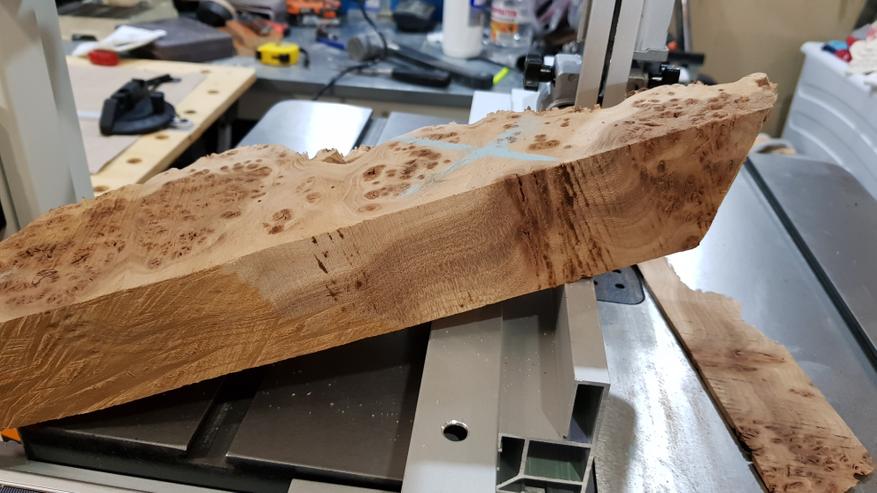

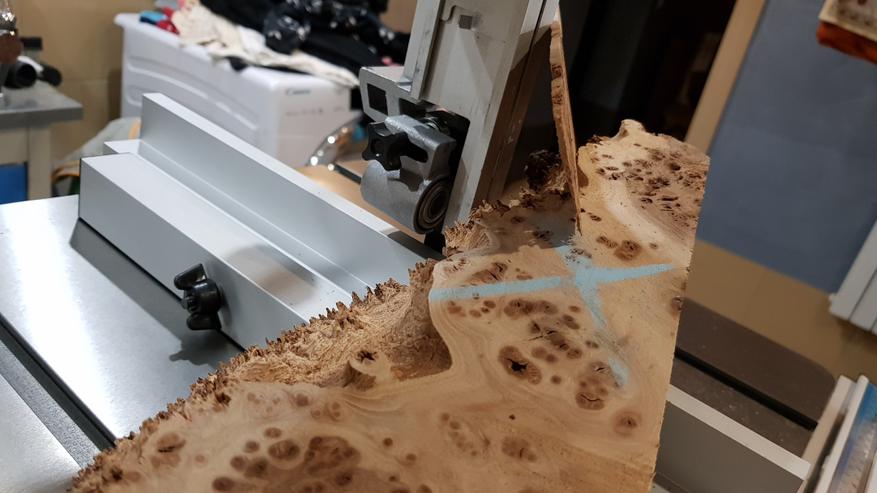

 Для пробы решил опилить кусочек от грубого края оставшегося после распила ствола, все равно на выброс ибо пил там очень грубый. Пилит быстро, без напряга двигателя. Следы на деревяхе это не подпалины а масло с полотна.

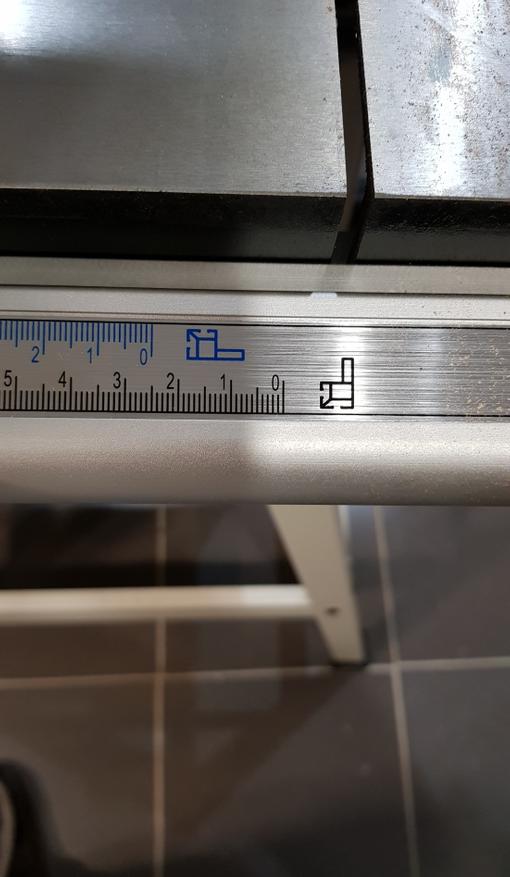

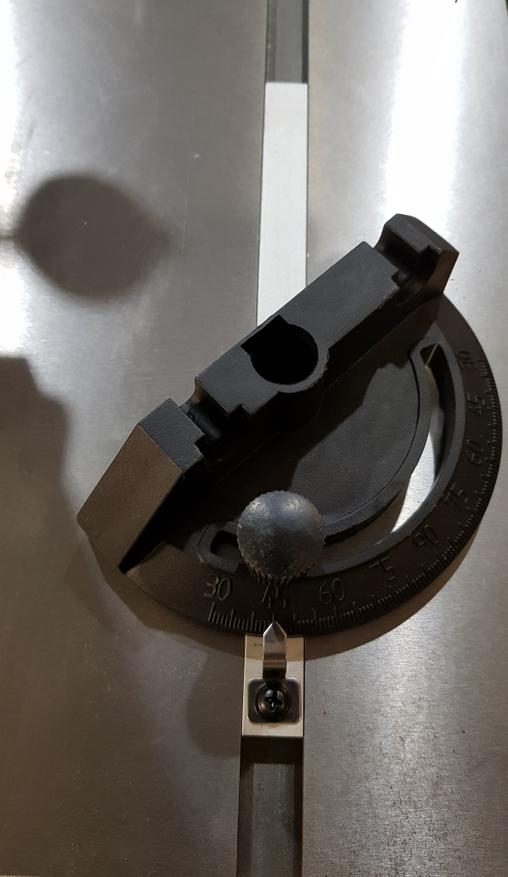

 Для тонких заготовок параллельный упор можно сделать низкопрофильным, линейка размечена для обоих вариантов. Ни и игрушечный угловой толкатель в Т-пазе. Вещь для меня практически бесполезная да и на вид не очень функциональная, зато в Т паз можно придумать и другие полезные прибулуды.

Вывод

Мне пила понравилась, возможно потому, что до это я видел только ее очень младшую сестру. Судя по отзывам народ даже умудряется ее эксплуатировать в столярных мастерских, т.е. использовать профессионально. Мне это не грозит так-что надеюсь на долгий срок службы.
