Как закрыть все электрические измерения одним прибором? На примере 3-в-1 Fnirsi 2D15P

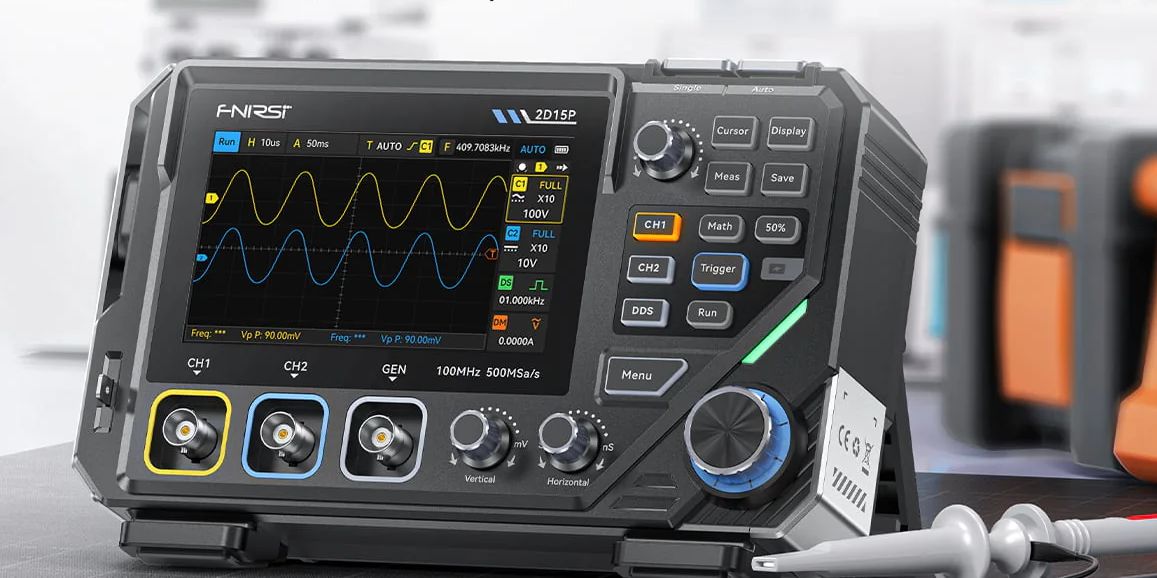

Мысль заменить кучу измерительных приборов на рабочем столе одни универсалом, часто посещала радиолюбителей и ремонтников электроники. Китайский производитель бюджетных измерительных компонентов Fnirsi упорно старается на этом поприще. Измеритель 2D15P объединяет в одном корпусе двухканальный осциллограф с цифровым люминофором, True RMS мультиметр и генератор сигналов. Помимо крупного сенсорного экрана (IPS 4.3″) есть привычные кнопки. Сегодня рассмотрим основные возможности этого измерительного инструмента по данным и фотографиям от производителя.

Технические характеристики

Комплектность

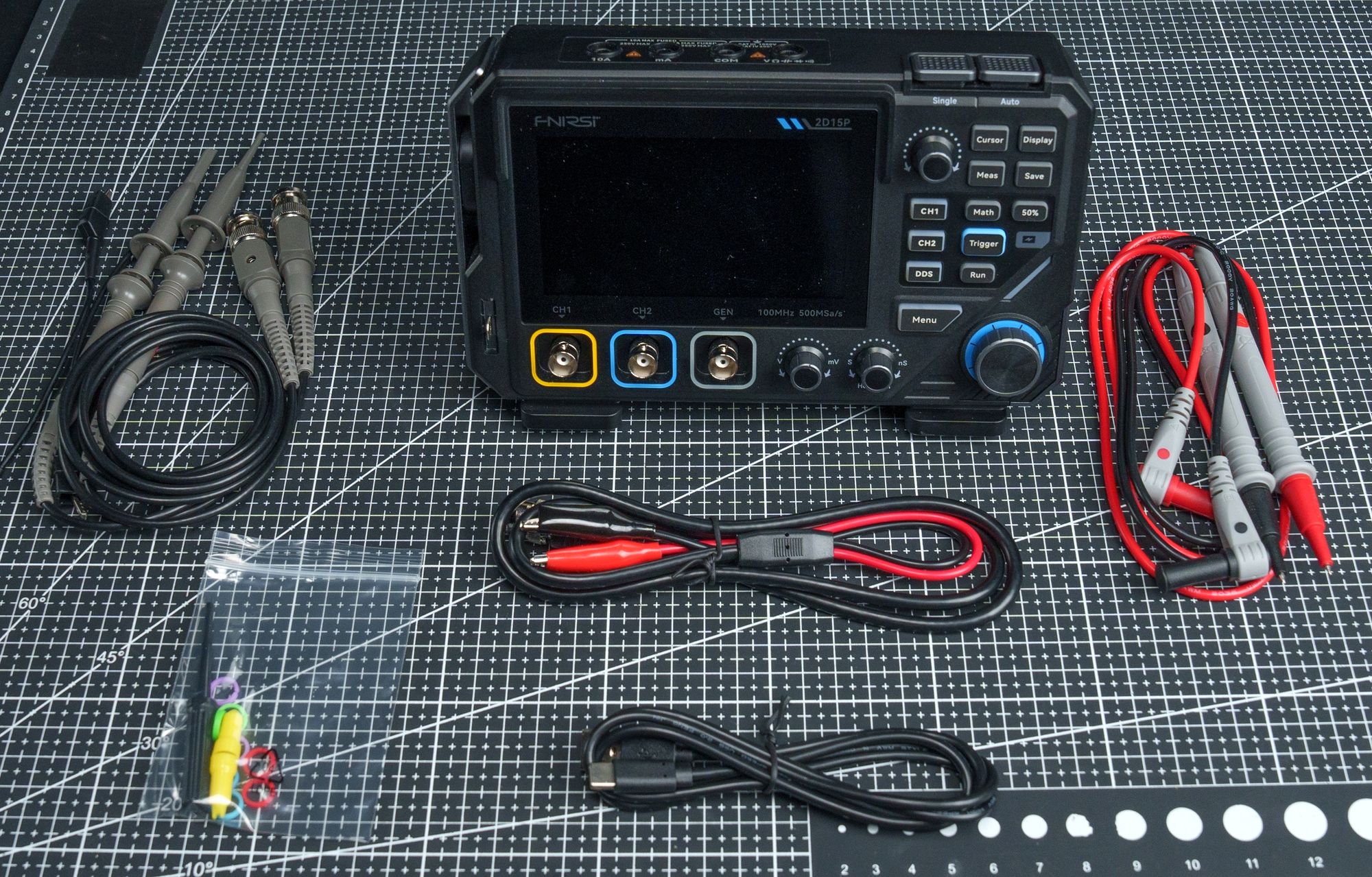

Вместе с прибором 2D15P поставляется: пару щупов для осциллографа P6100, метровые щупы для мультиметра, щупы с зажимами для генератора, зарядный/передача данных кабель USB-C и руководство пользователя (китайский/английский).

Внешний вид

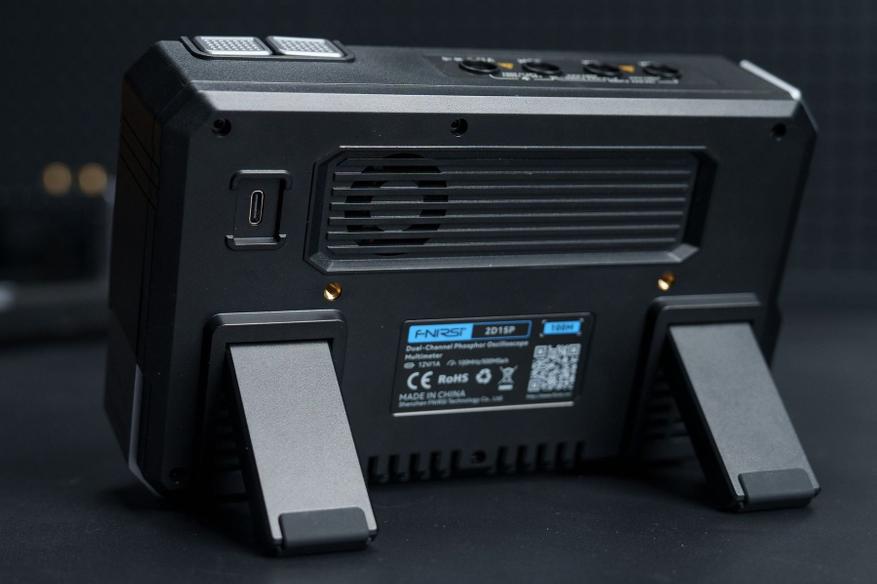

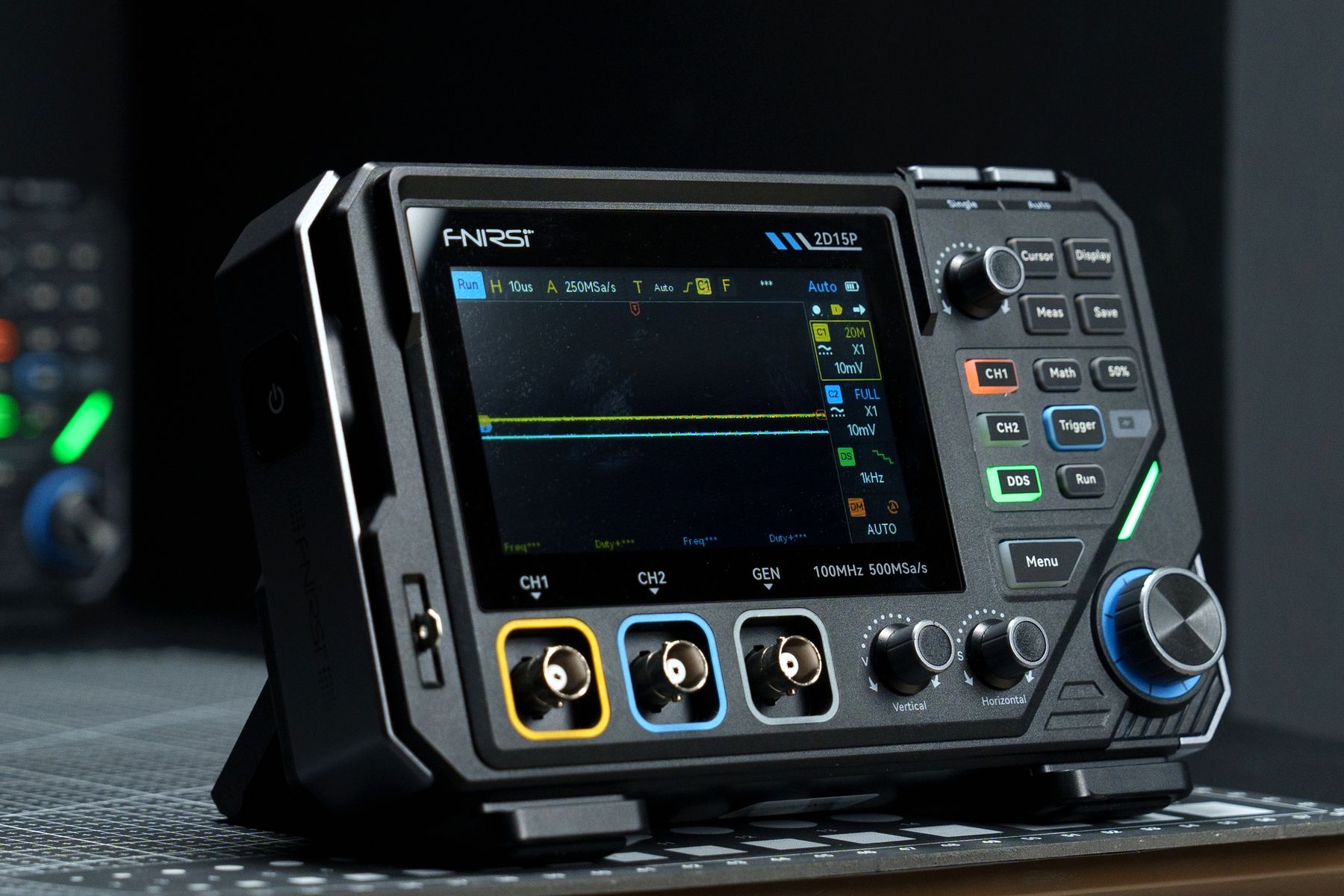

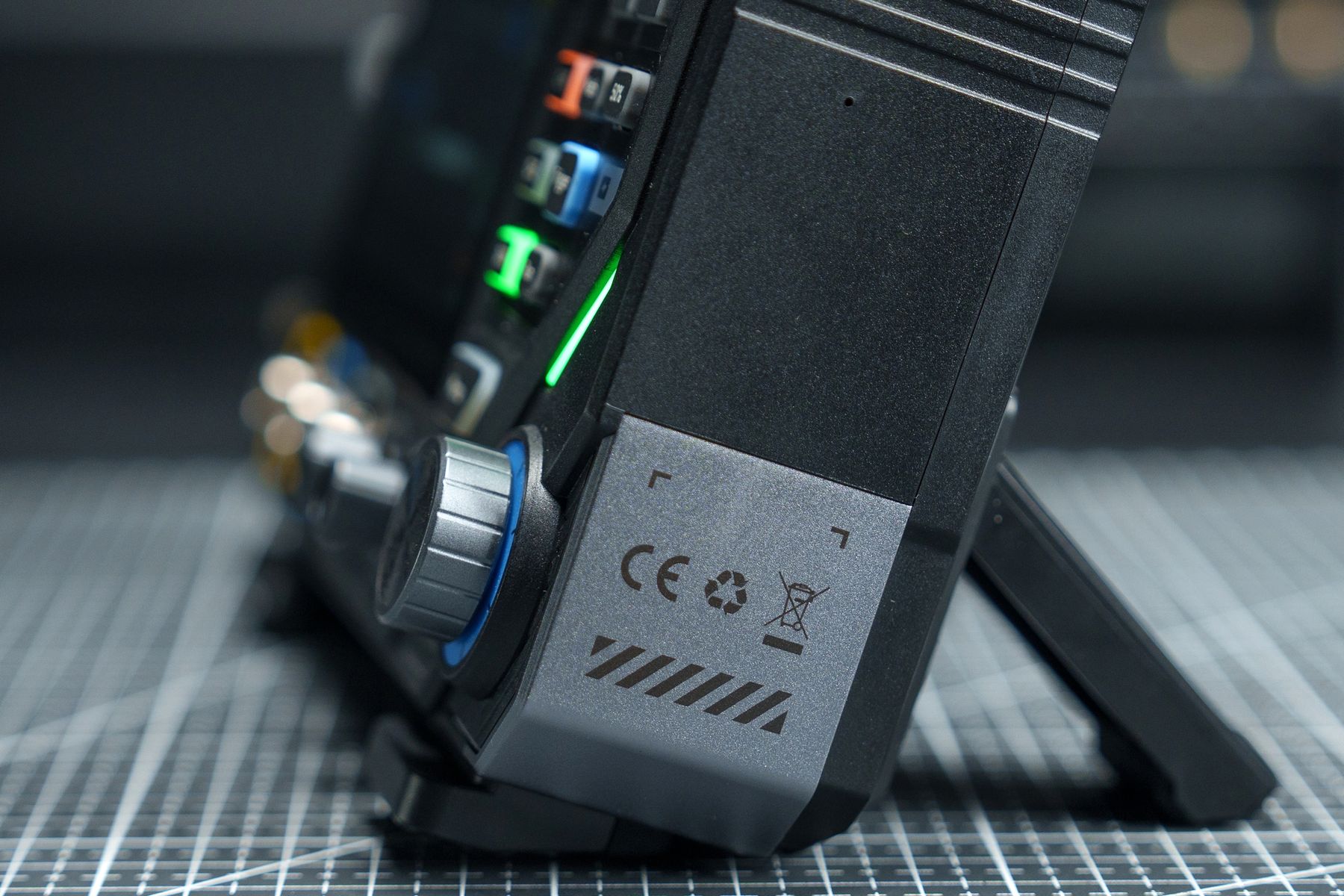

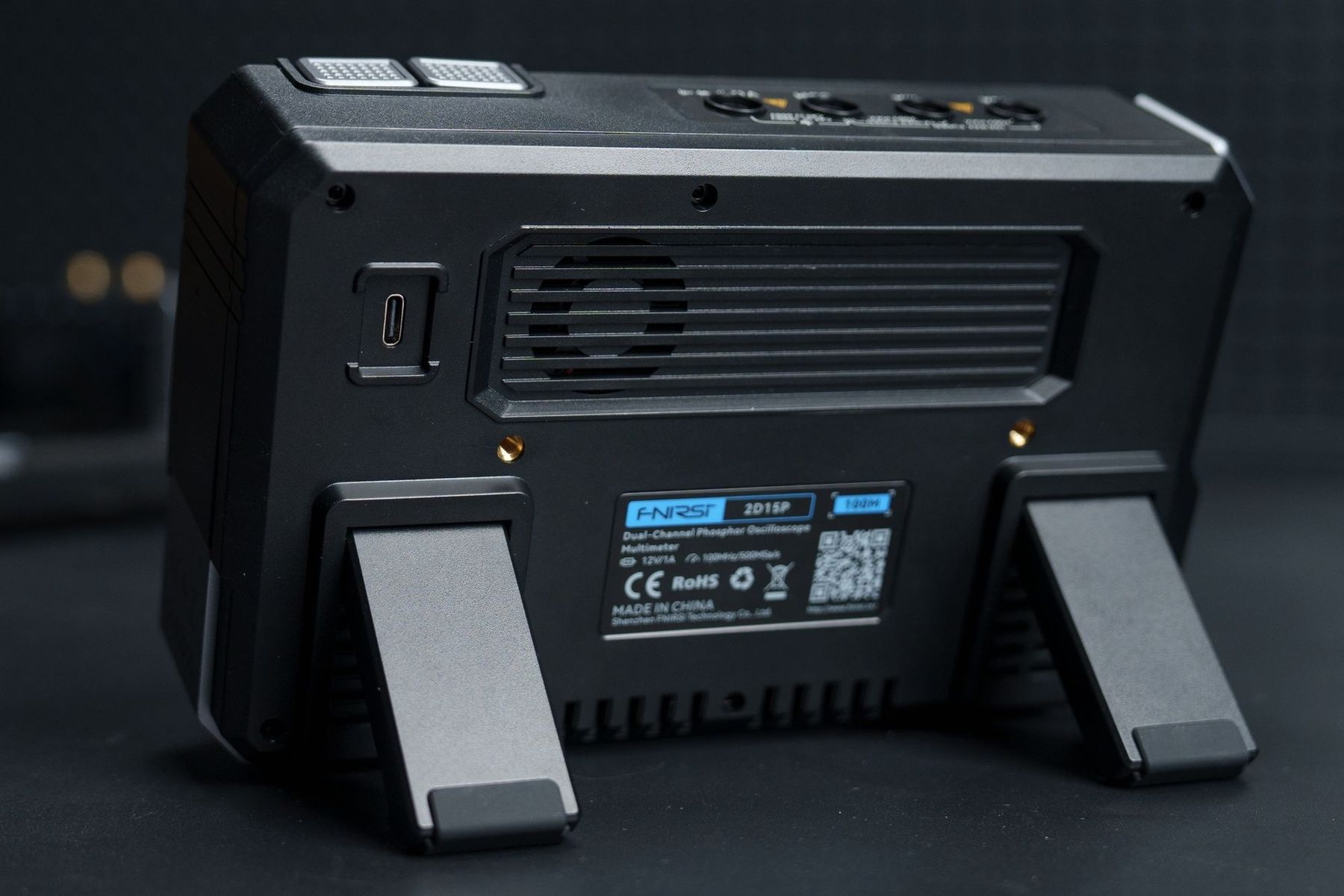

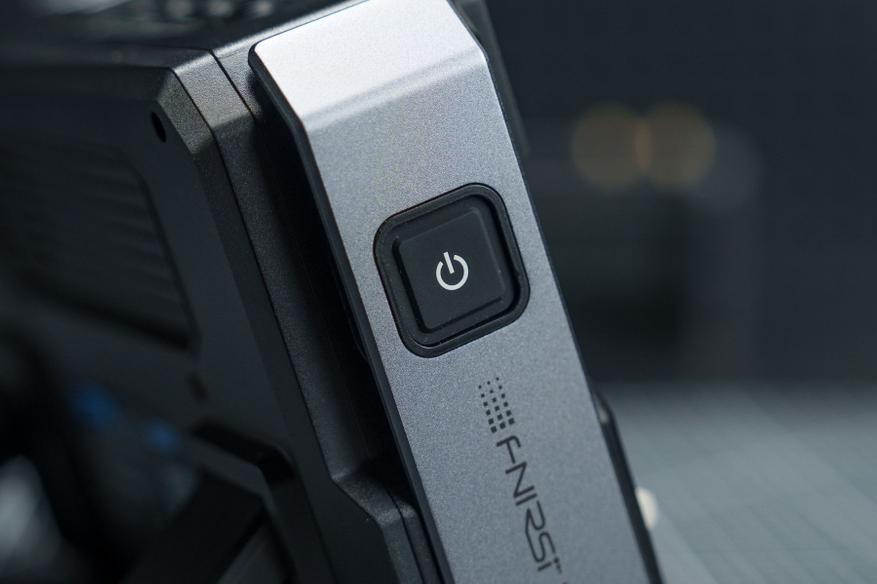

Пластиковый с алюминиевыми вставками корпус измерительного прибора выполнен для настольного размещения, есть откидная подставка с резиновыми накладками сзади. Есть вентилятор для активного охлаждения (заявлено, что тихий), порт Type-C не только для зарядки, но для обновления прошивки и сброса сохранённых осциллограмм (формат bmp) на ПК. Прибор можно подвесить, втулки с резьбой предусмотрены.

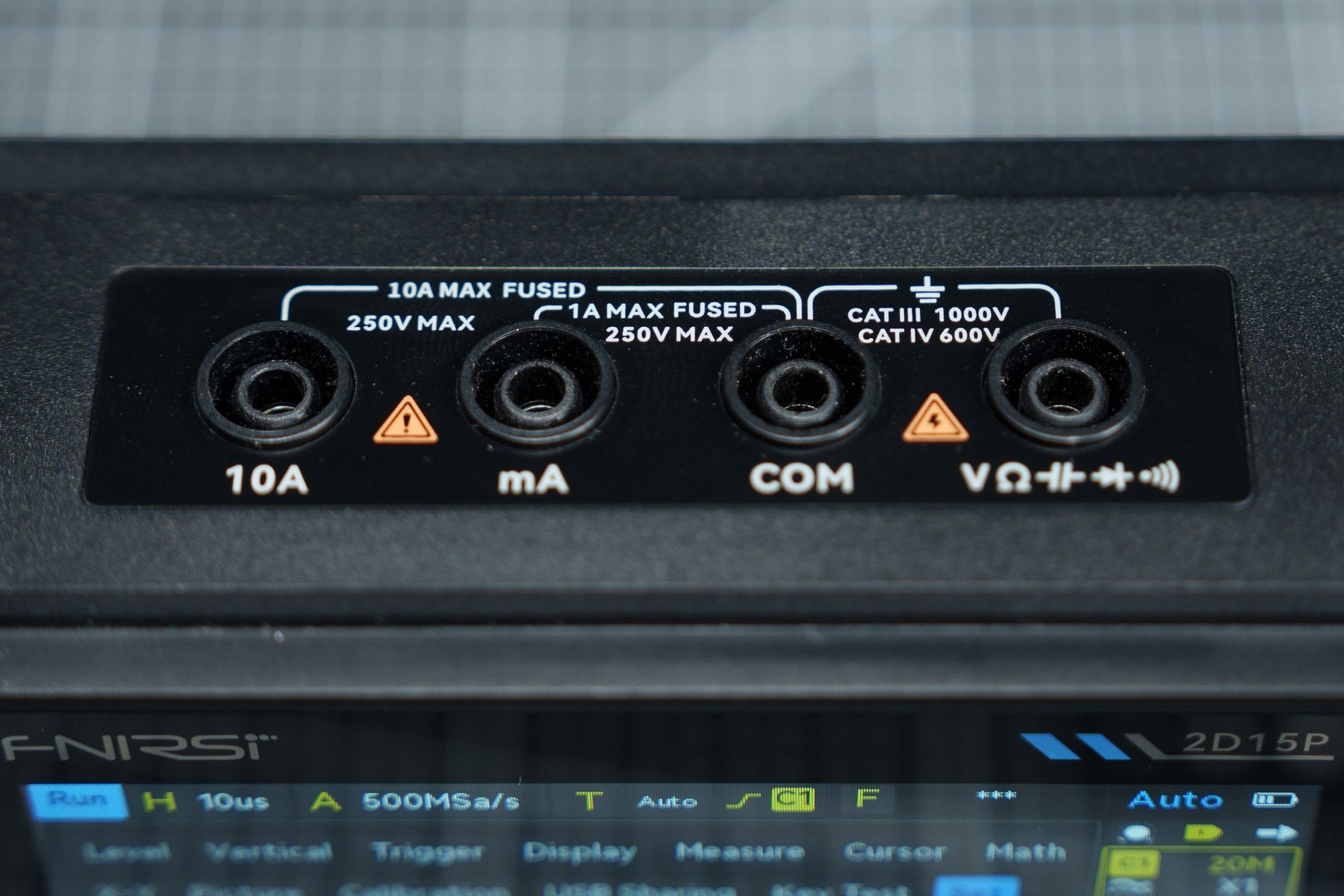

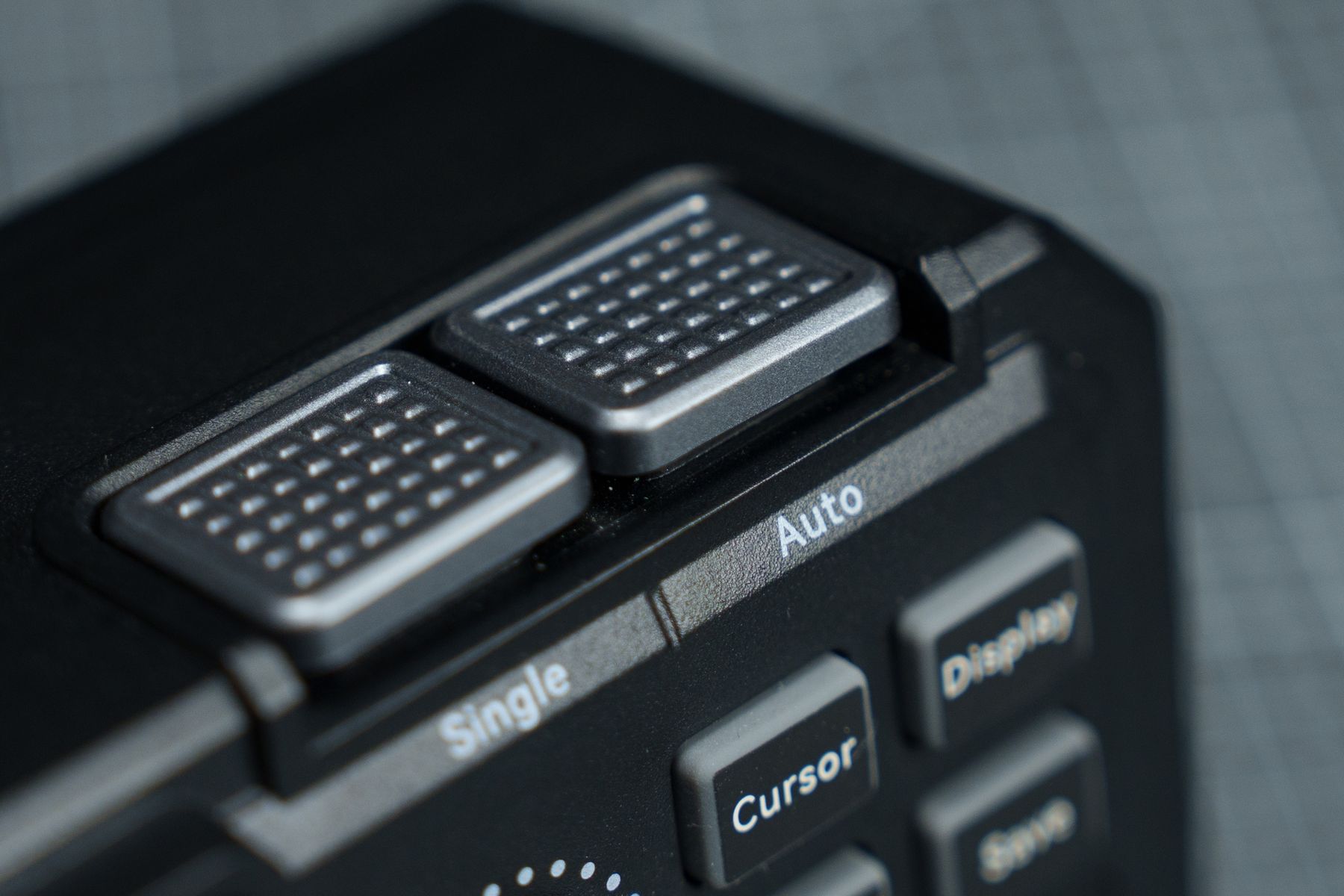

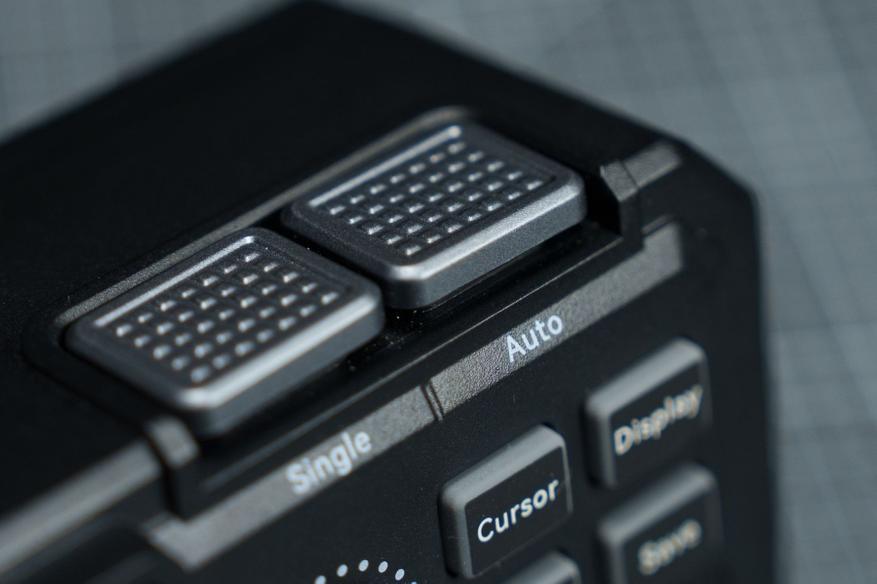

Подключение щупов мультиметра сверху. Там же кнопки выбора режима триггера. В управление помимо сенсора и кнопок участвуют четыре энкодера (два для развертки). Над управлением подумали, обычно в двухканальных осциллографах с математикой и фигурами Лиссажу пока нужную функцию в меню найдешь, забудешь что хотел.

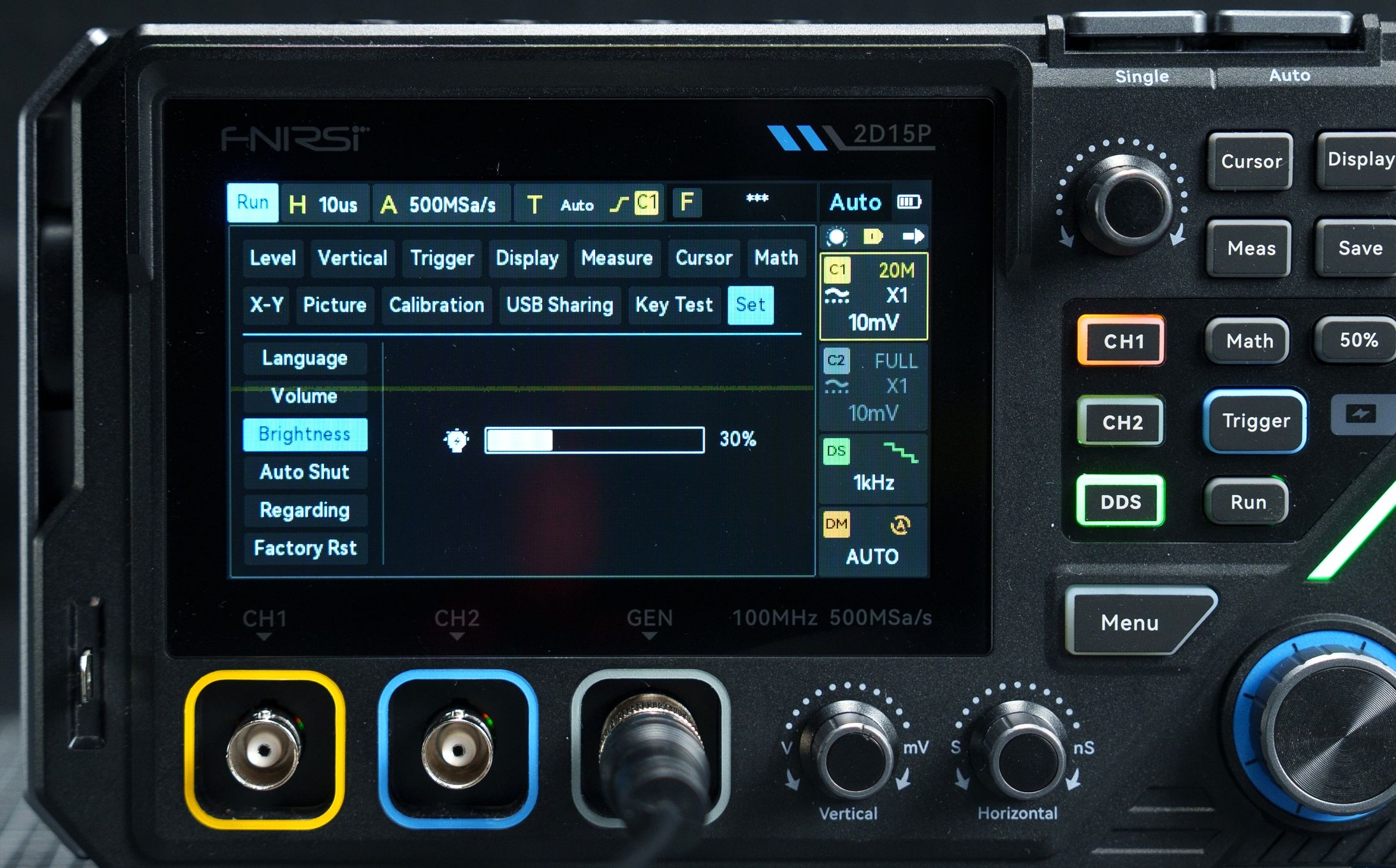

А вот в меню настроек самого прибора не много. Есть автоотключение по таймеру (15-60 минут) для экономии заряда.

Возможности

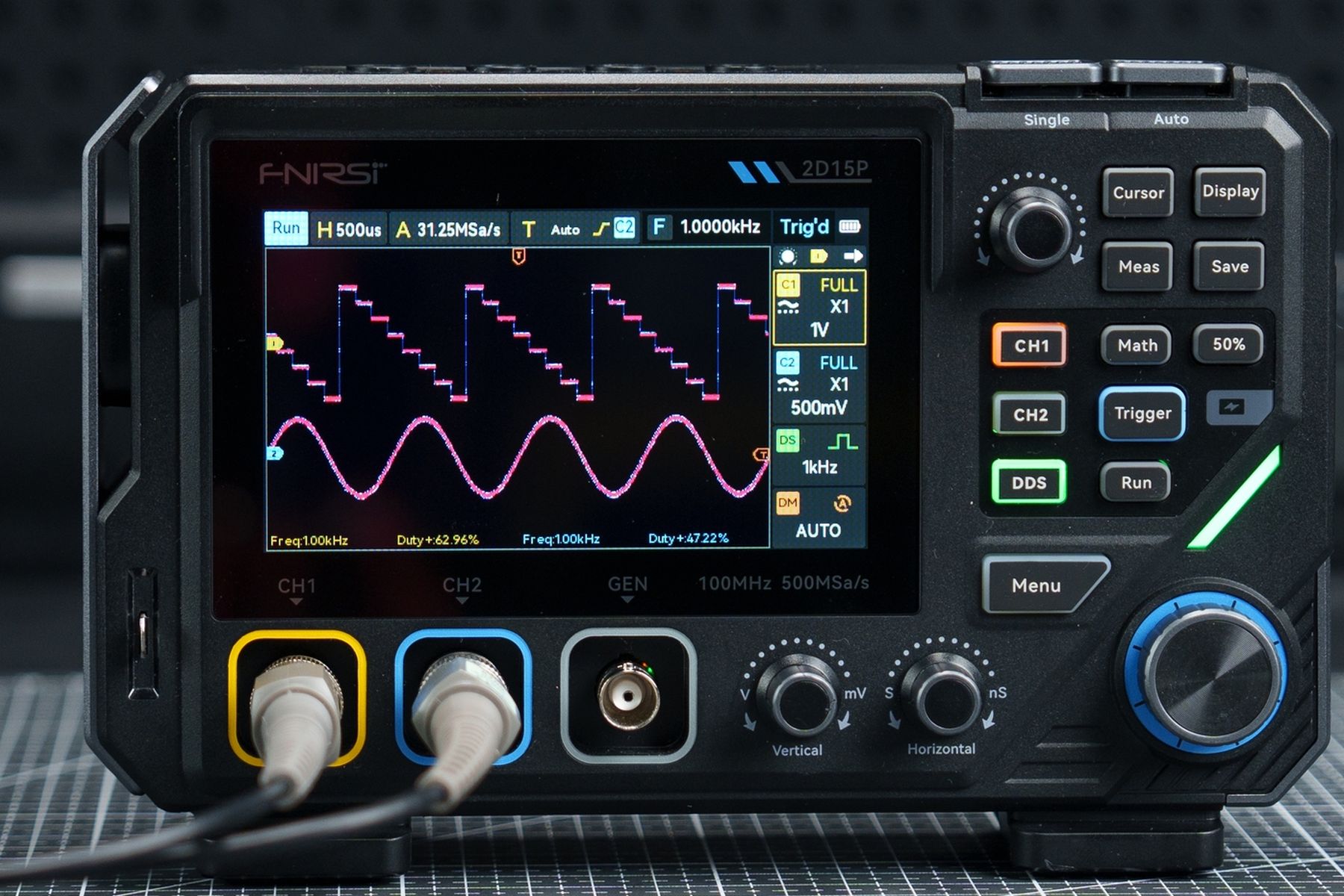

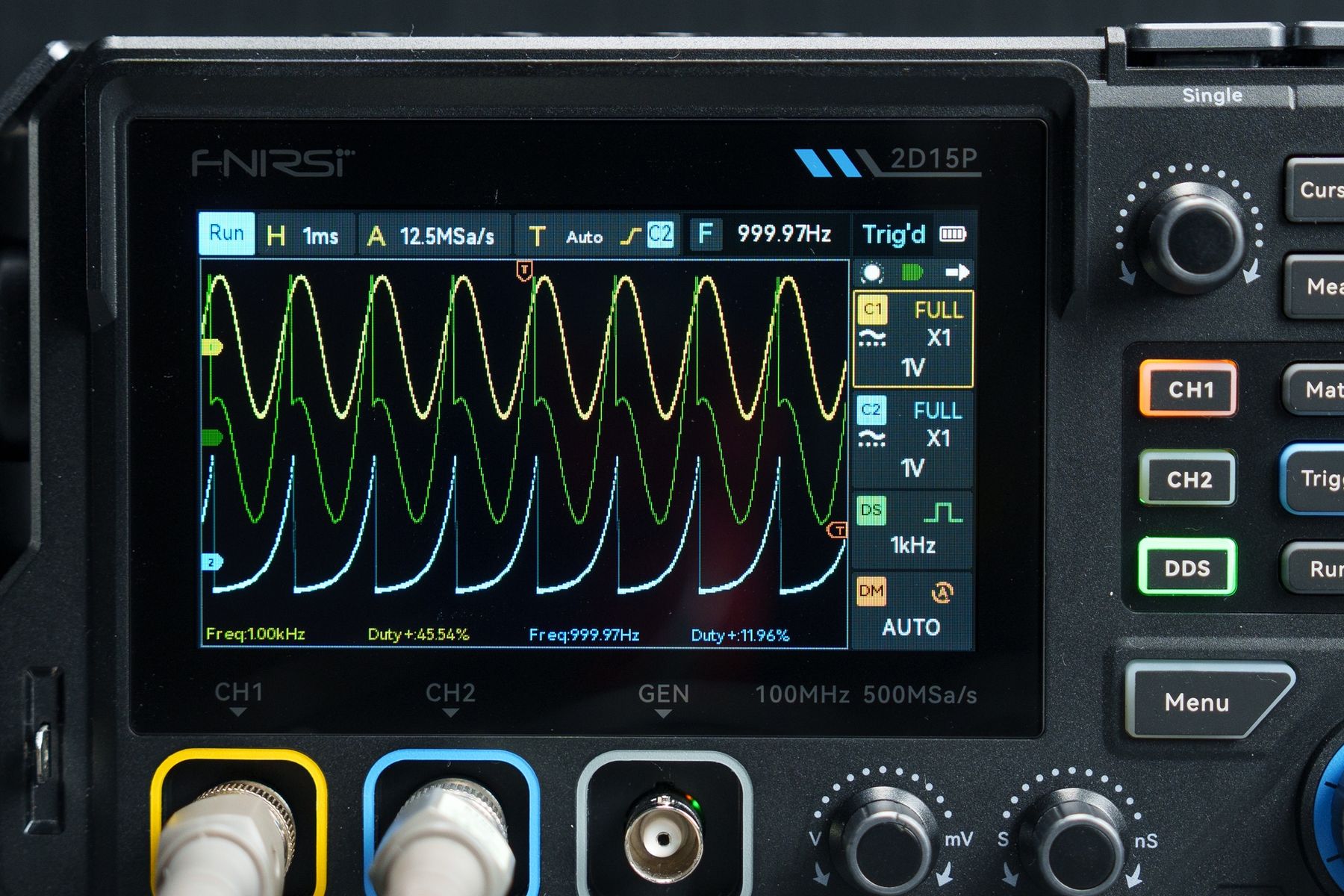

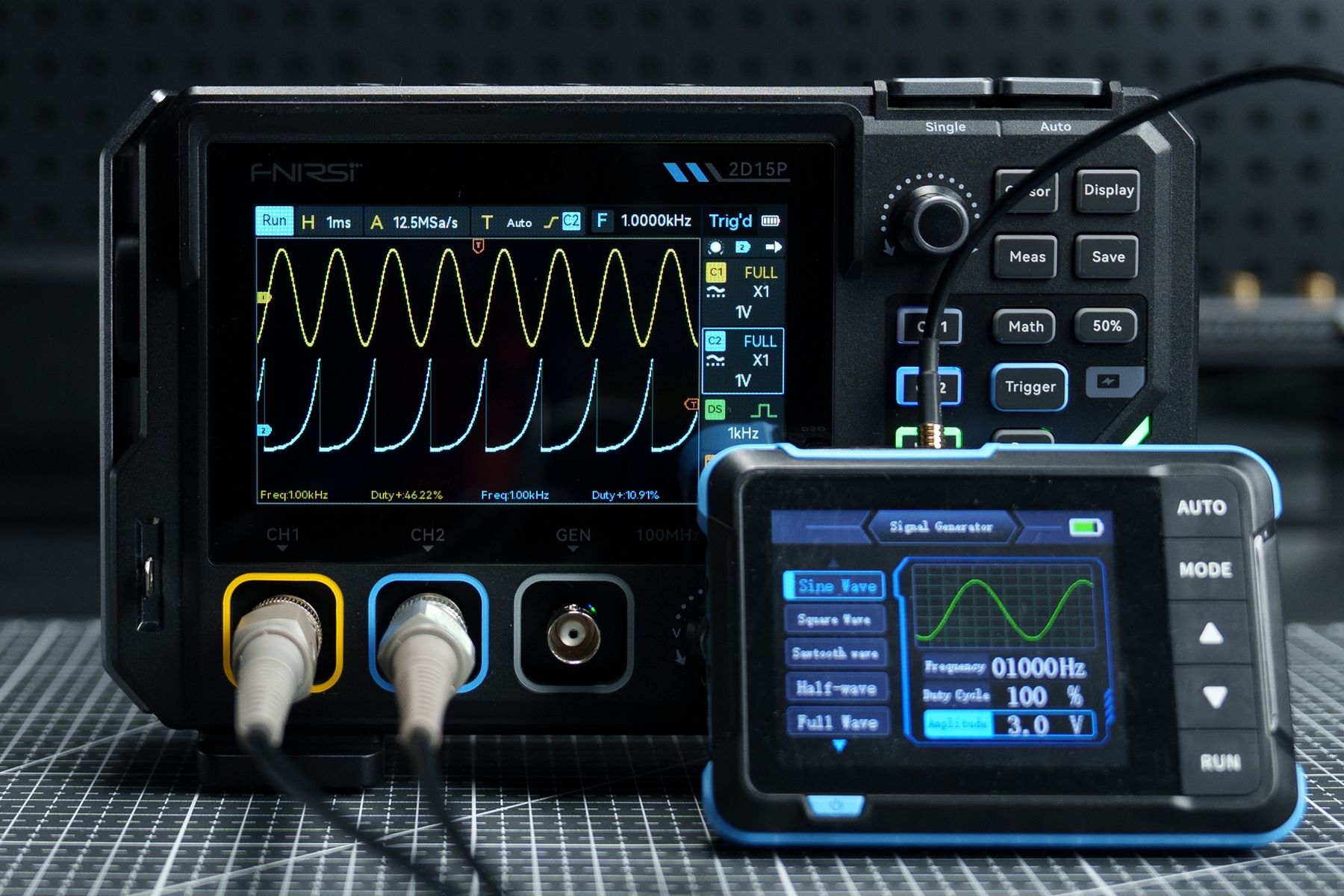

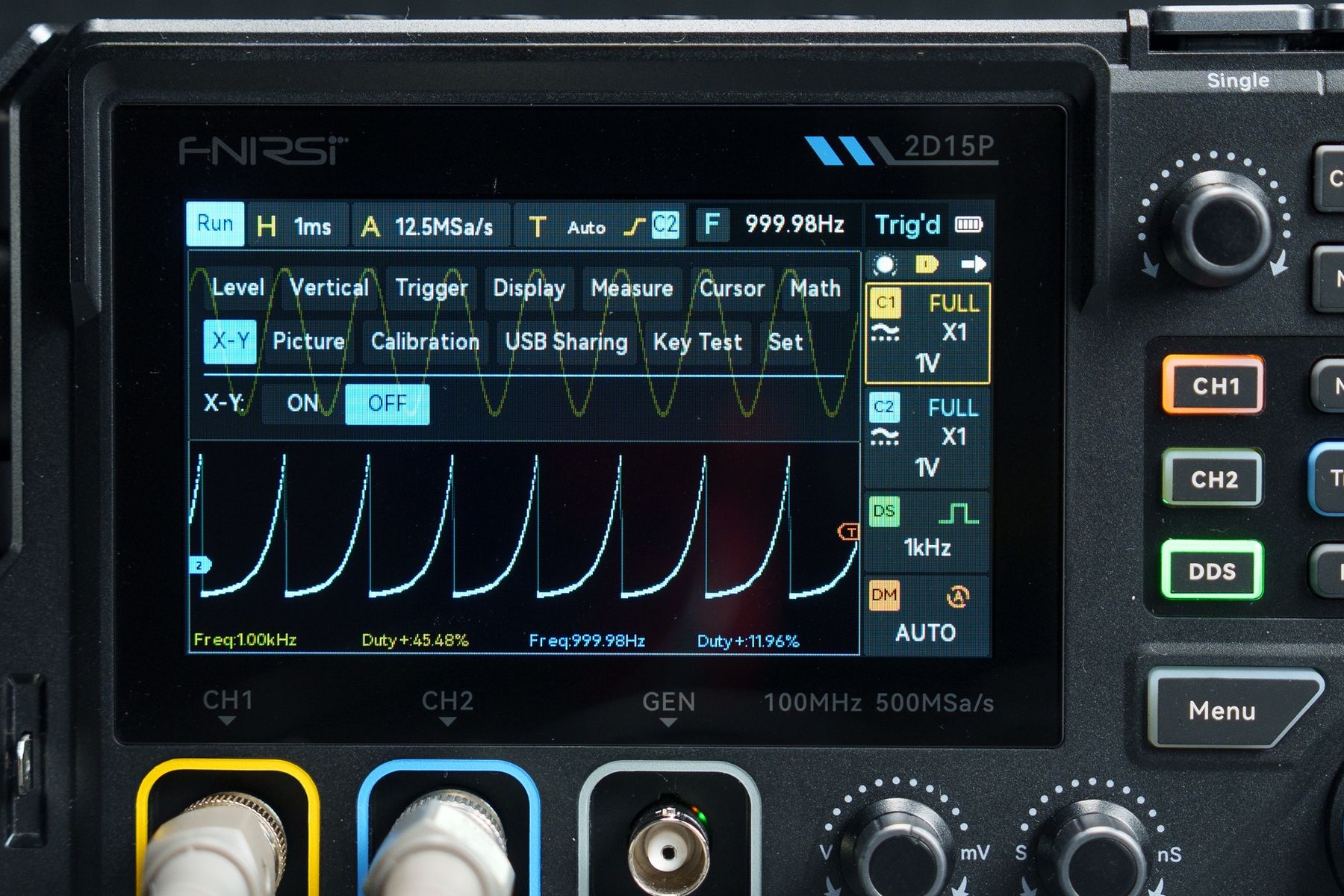

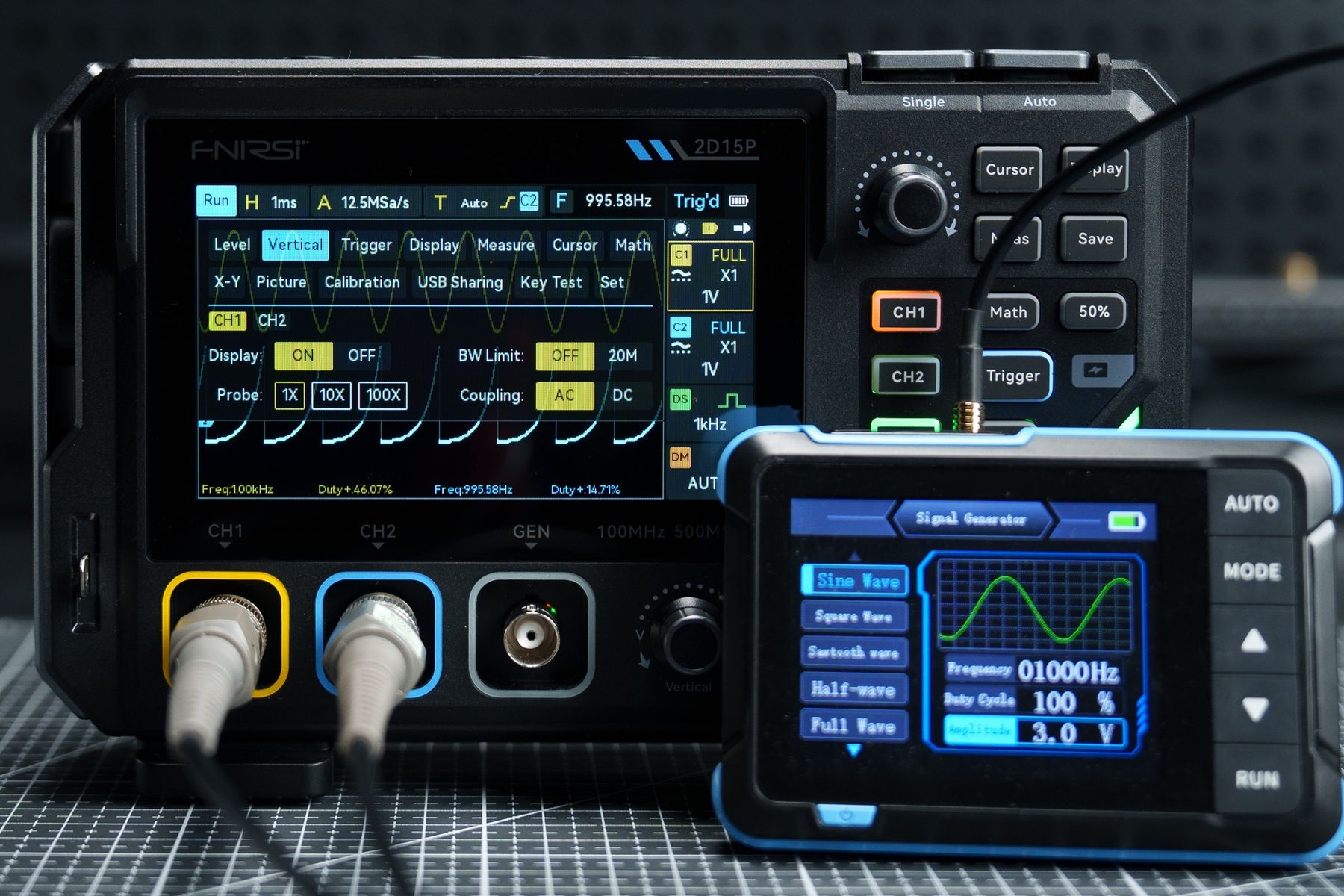

Начнем с осциллографа, он тут двухканальный 100/50 МГц в зависимости от режима, 500 миллионов выборок в секунду, 128‑уровневая градация серого и настройка цветовой температуры — наглядное отображение динамики сигнала и «послесвечения», высокая скорость захвата осциллограмм (до 1200 кадров/с) помогает фиксировать редкие аномалии. Входное сопротивление 1 МОм (не влияет на измеряемую цепь).

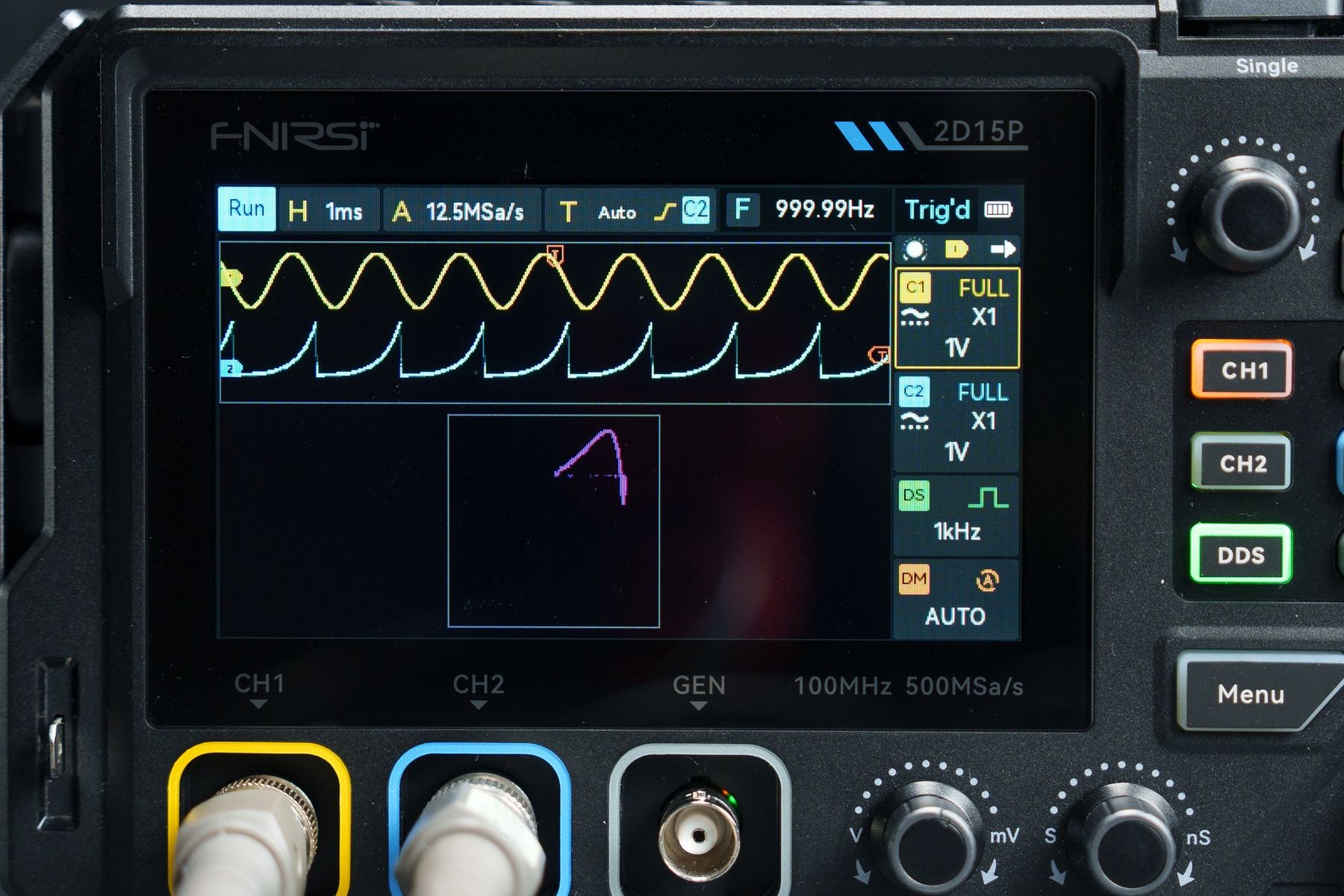

Математических функций 6, измеряемых параметров сигнала 18. Есть анализ сигнала методом быстрого преобразования Фурье, визуализация изменений параметров во времени и калибровка. Да и в целом настроек для удобного чтения форм сигнала много.

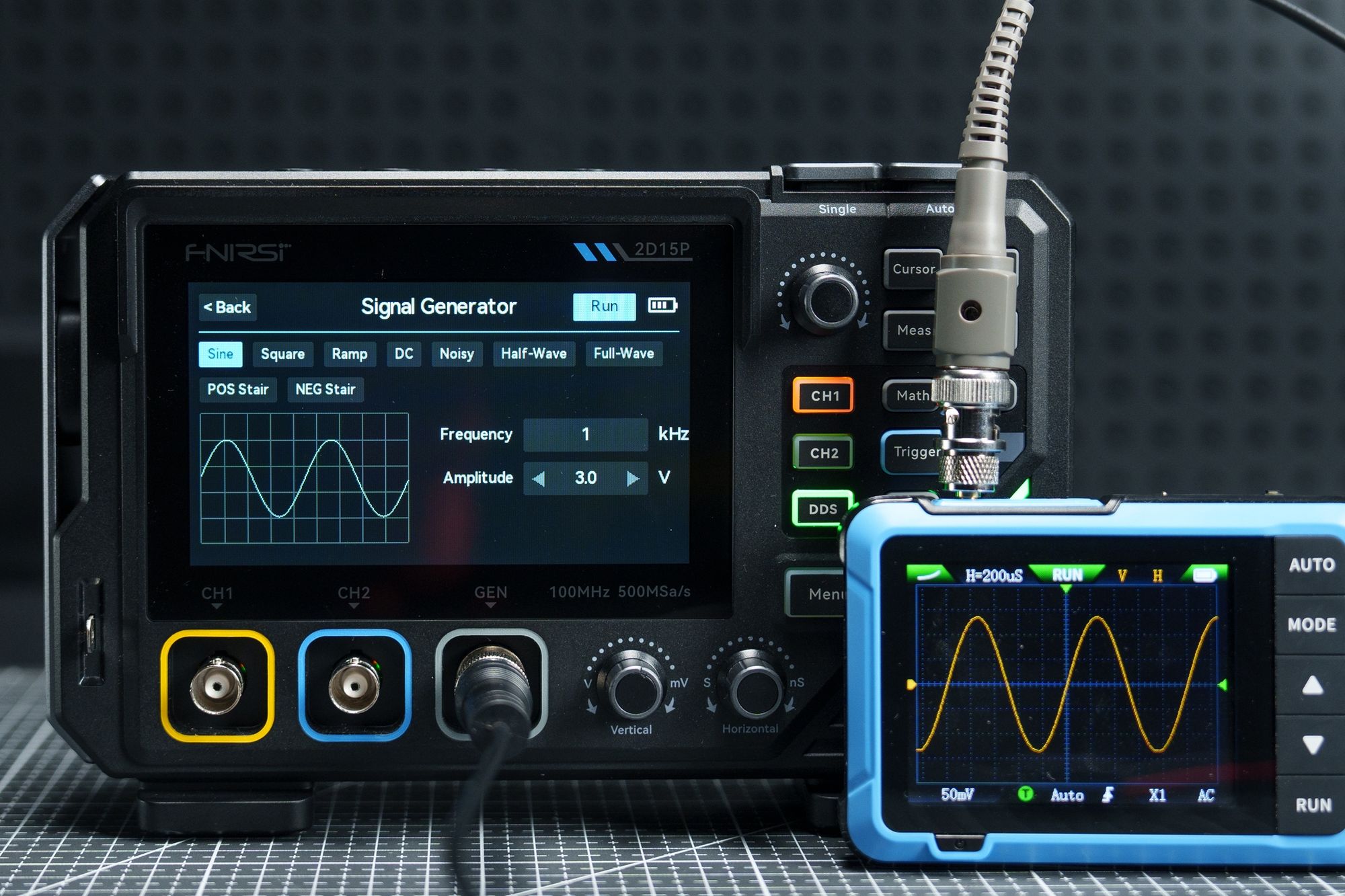

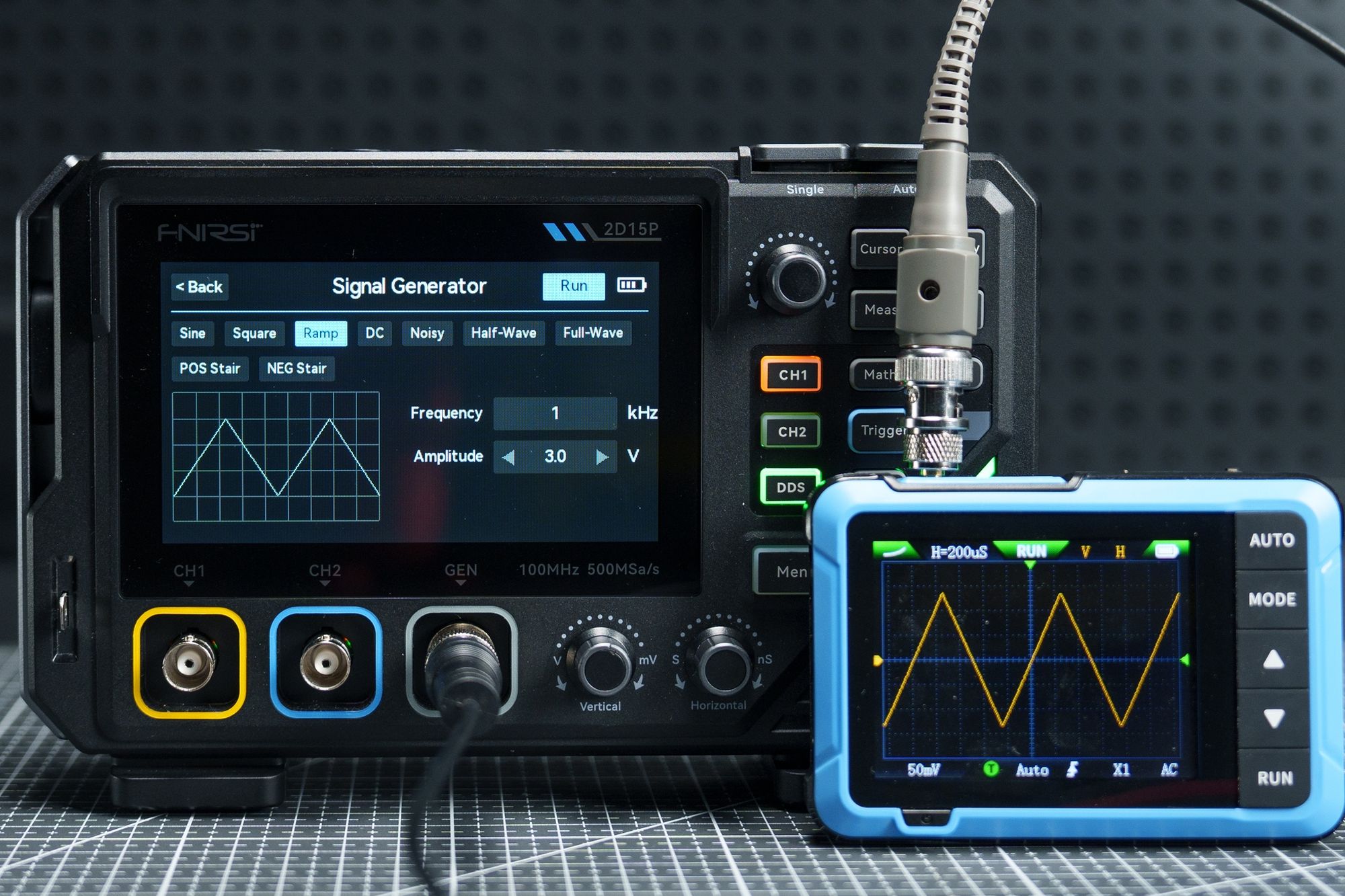

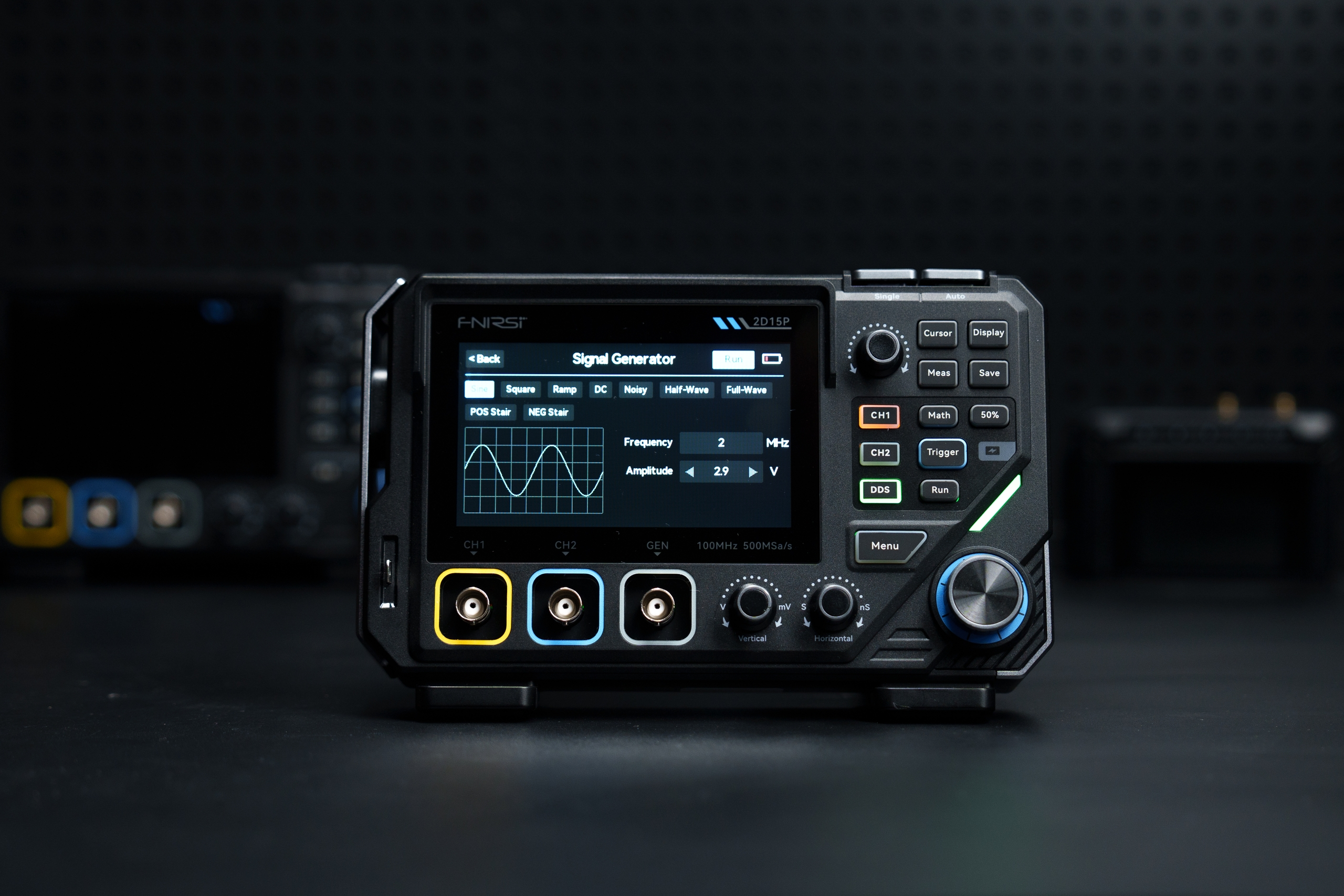

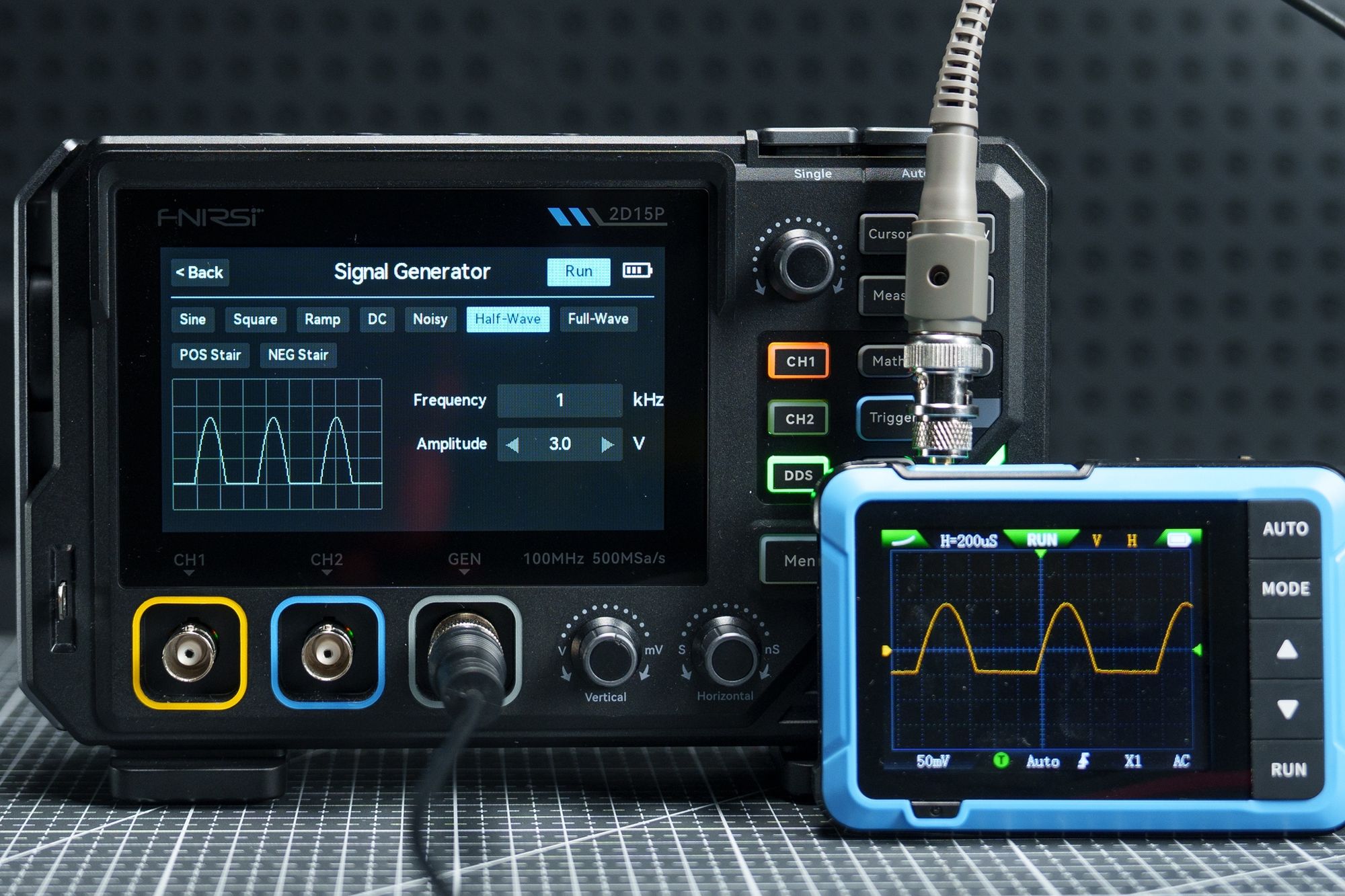

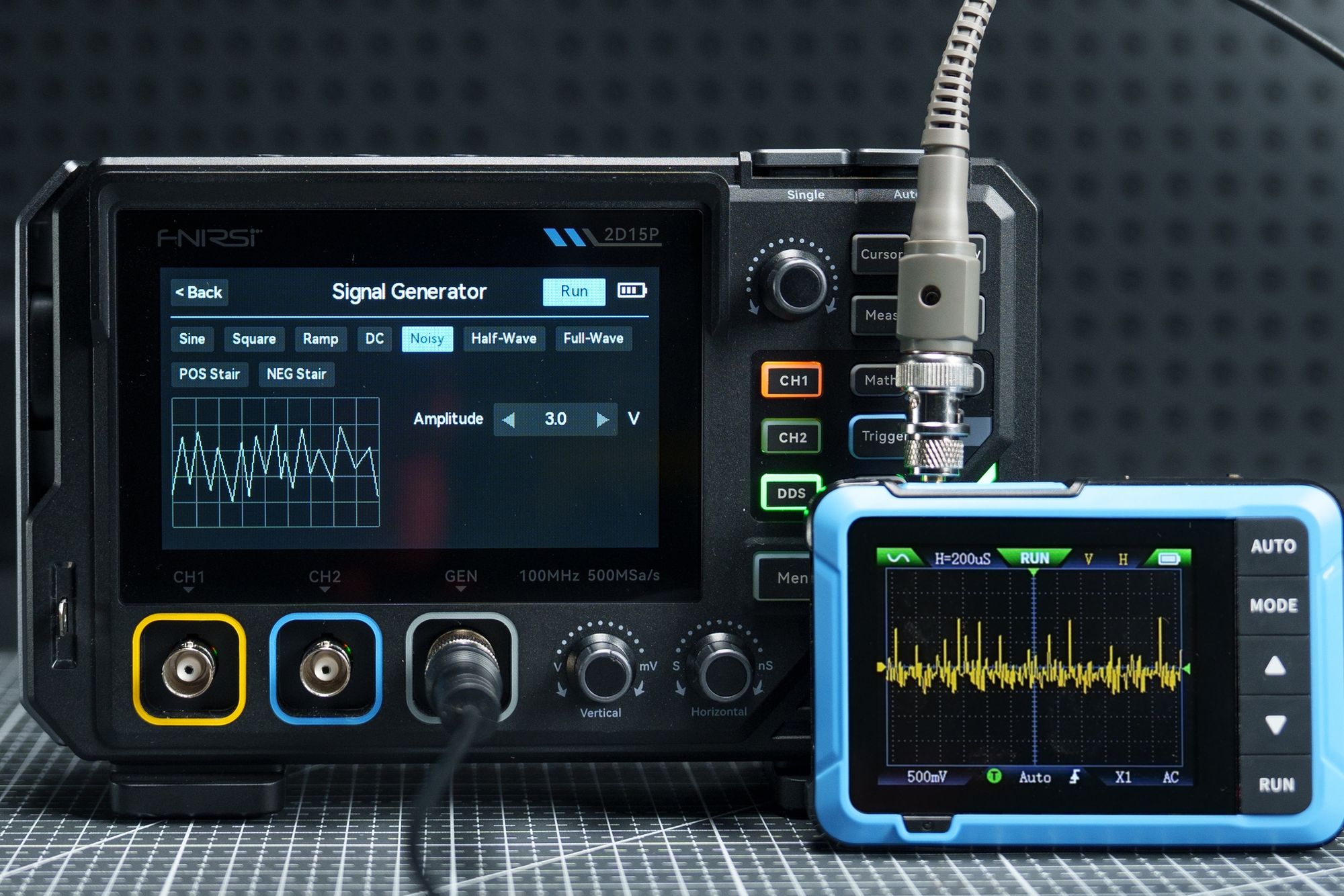

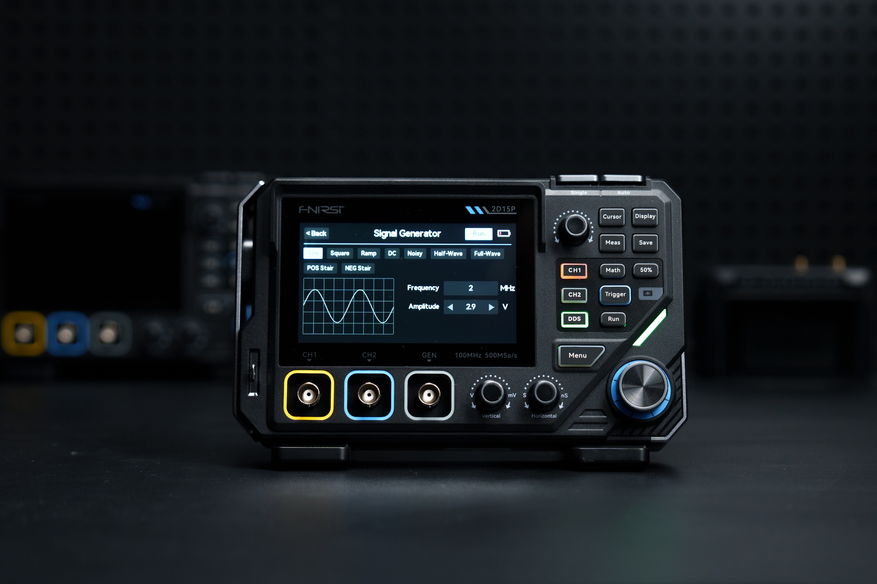

Генератор (один канал) сигнала выдает 9 форм до 10 МГц, амплитуда 0,1 до 3 В, коэффициент заполнения настраивается.

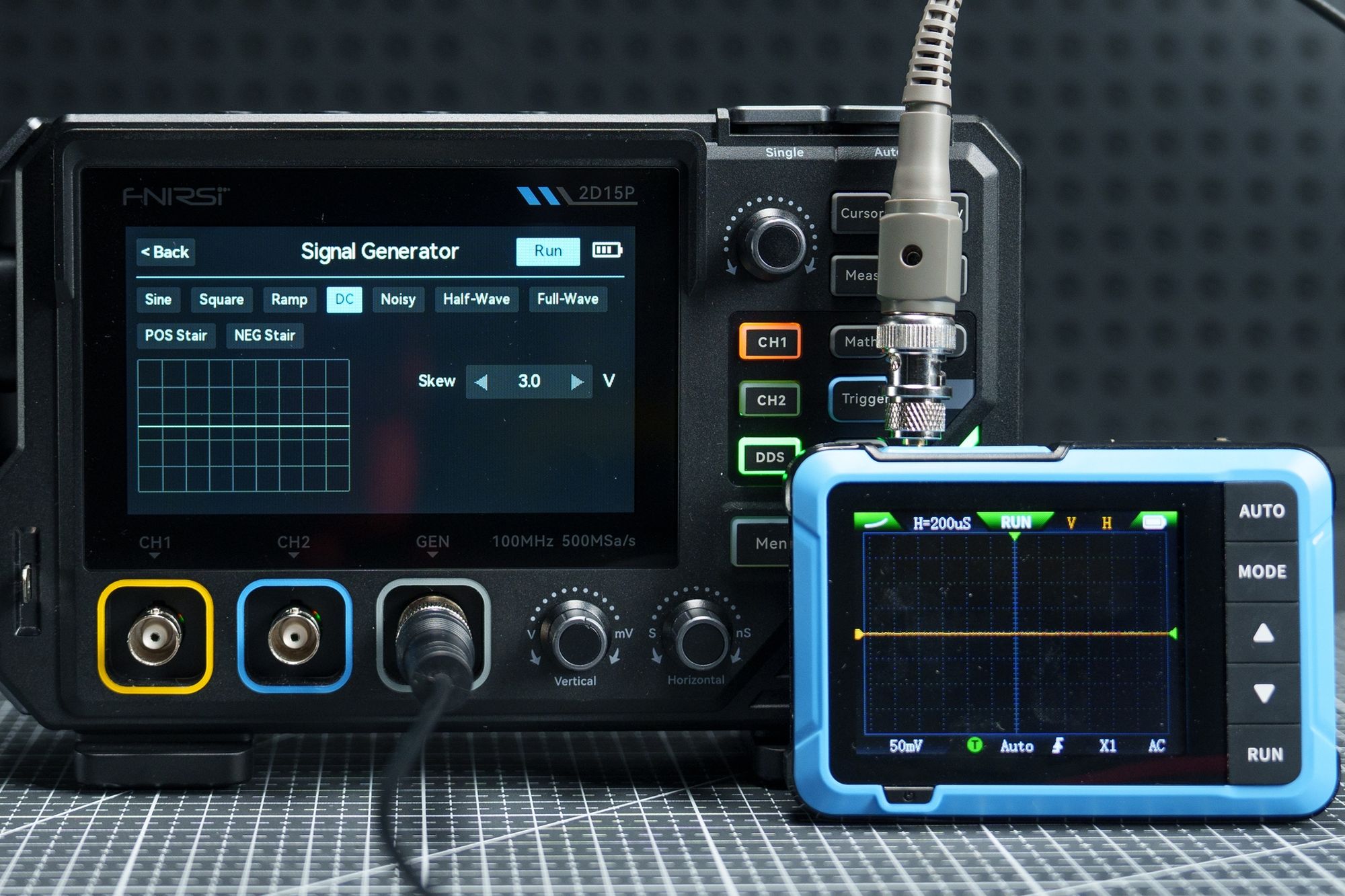

Причем можно просто вывести DC напряжение.

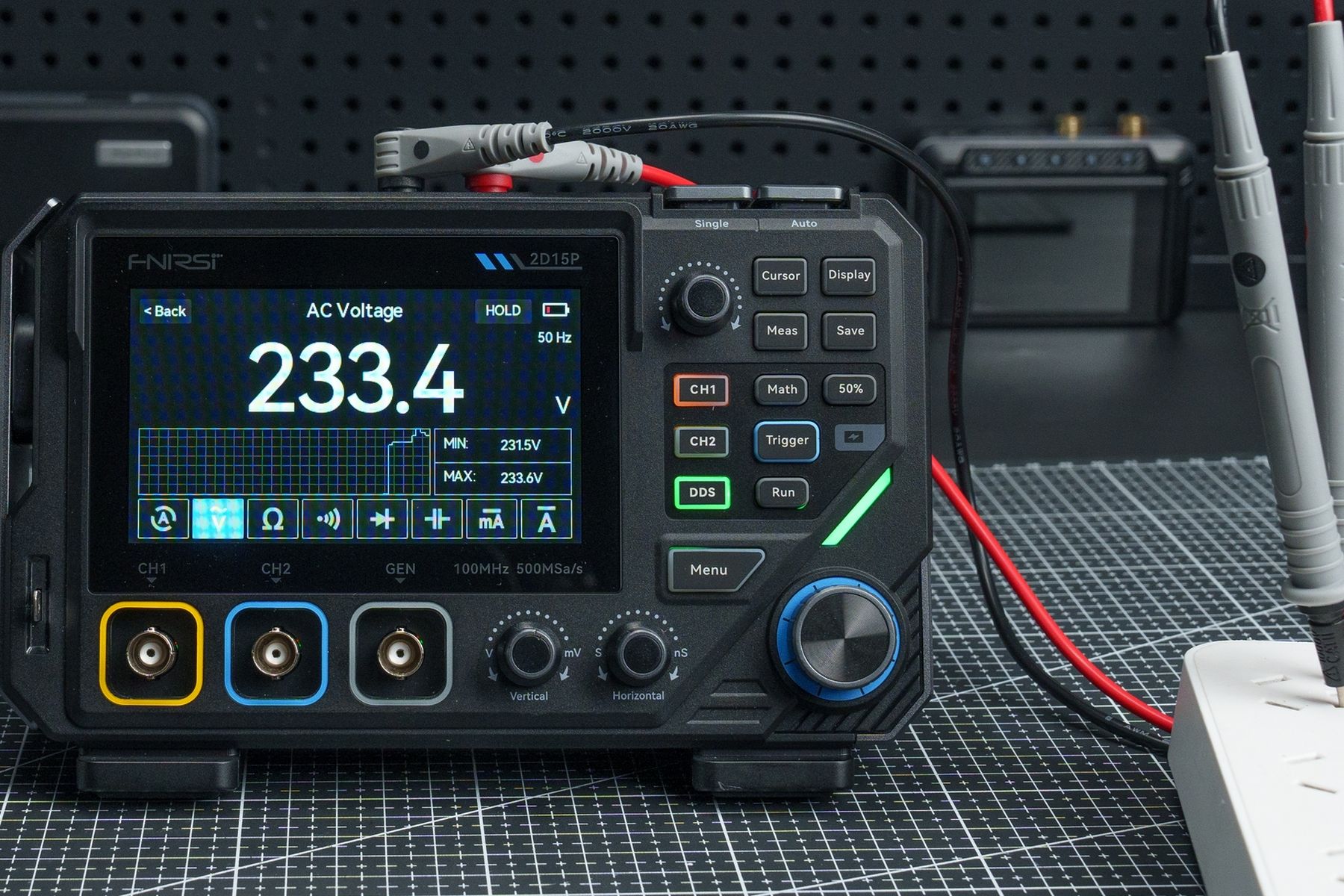

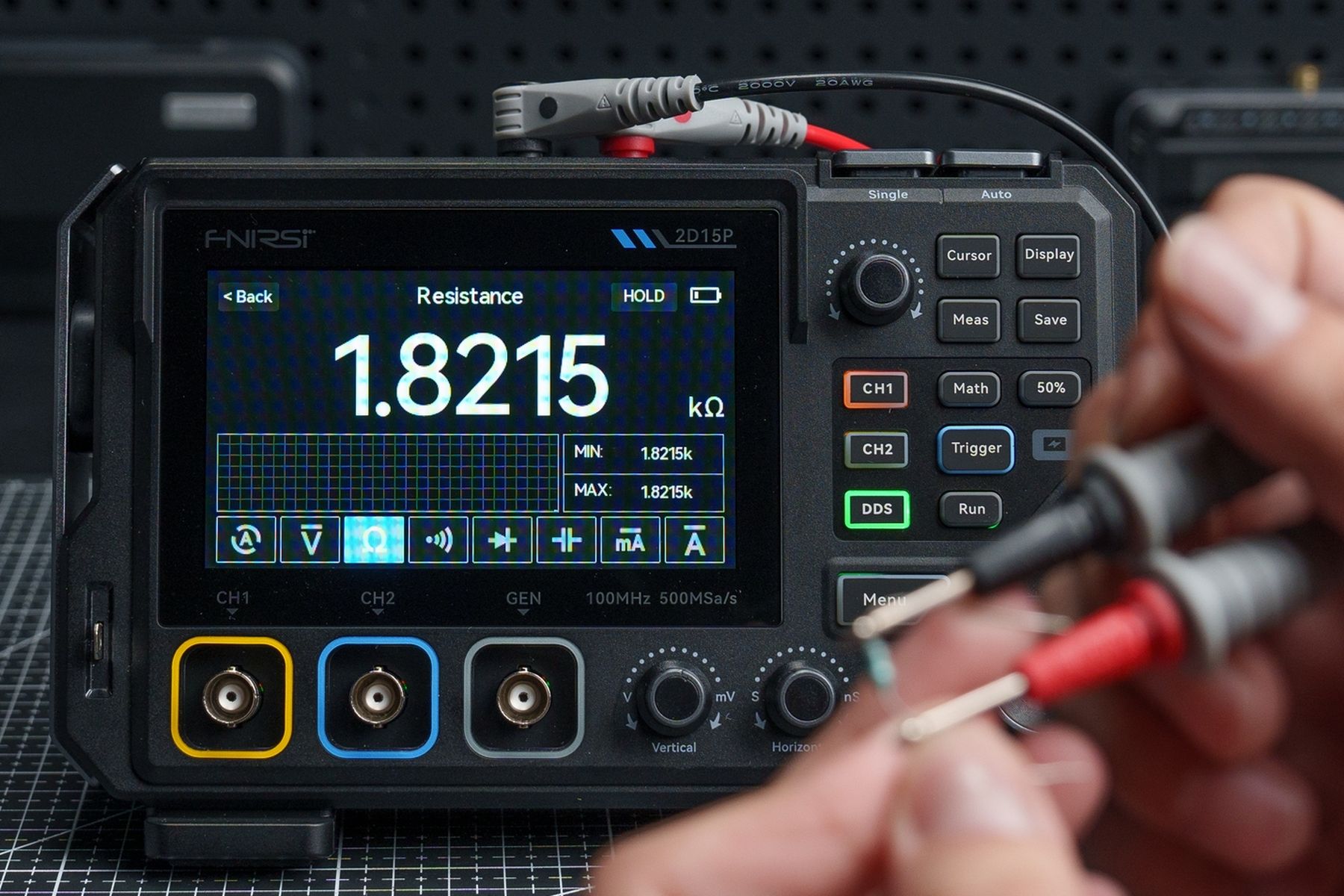

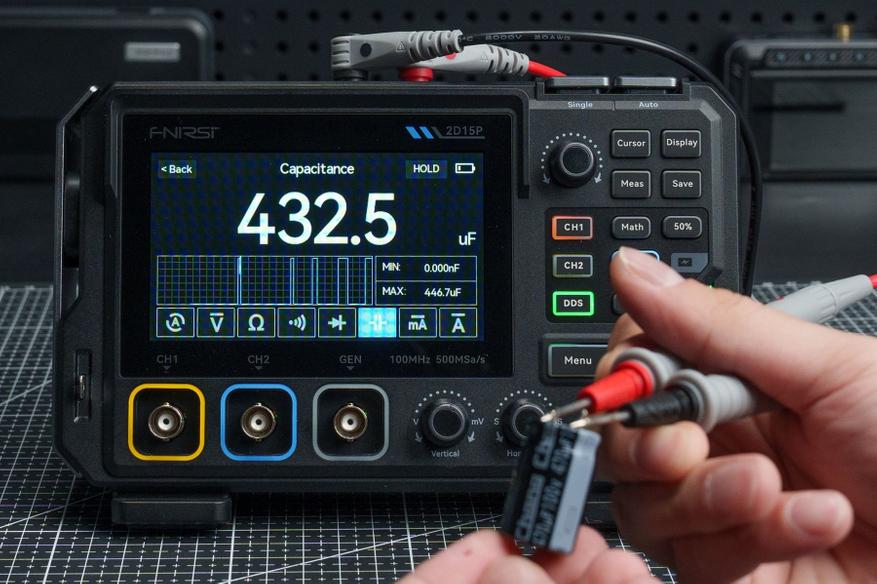

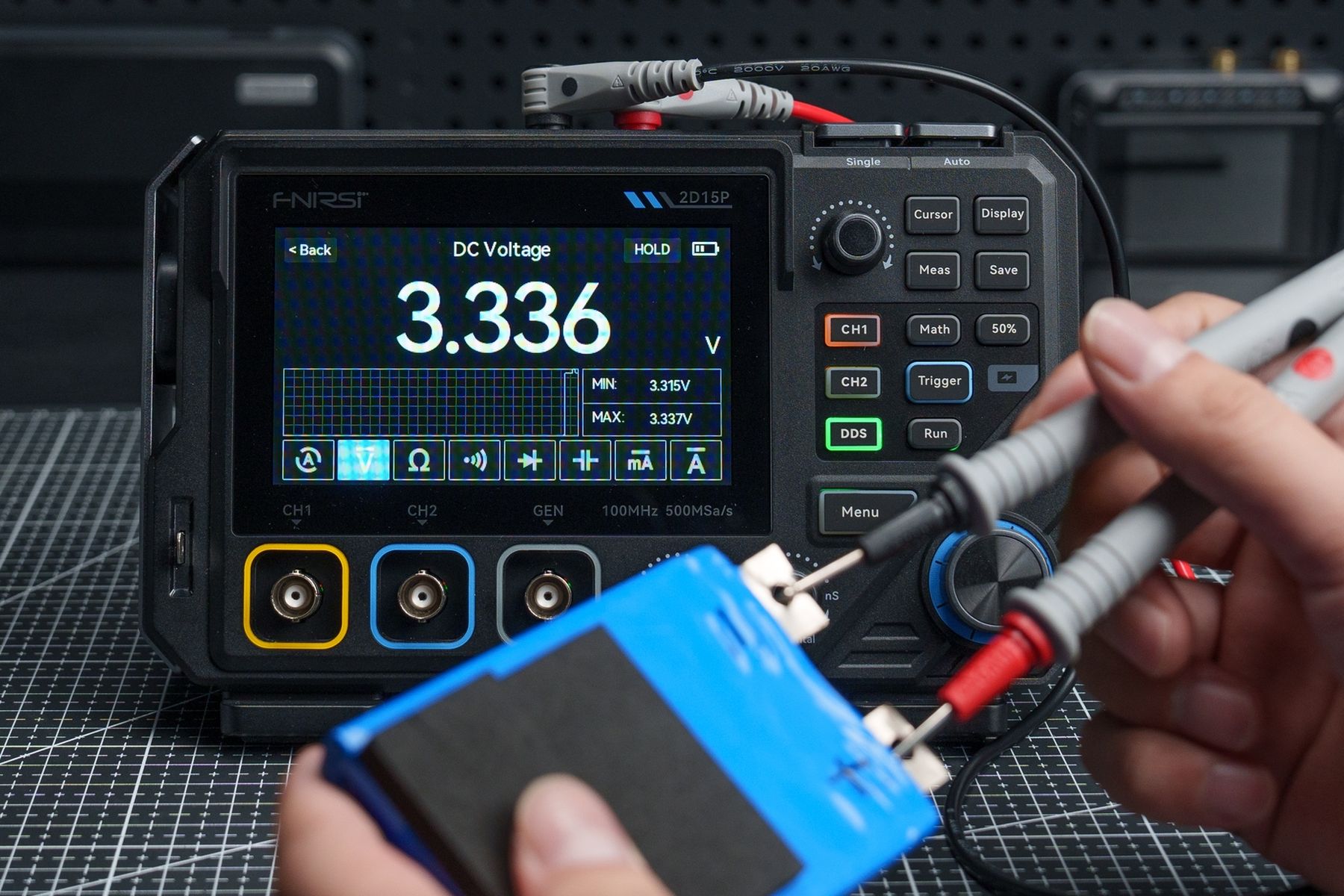

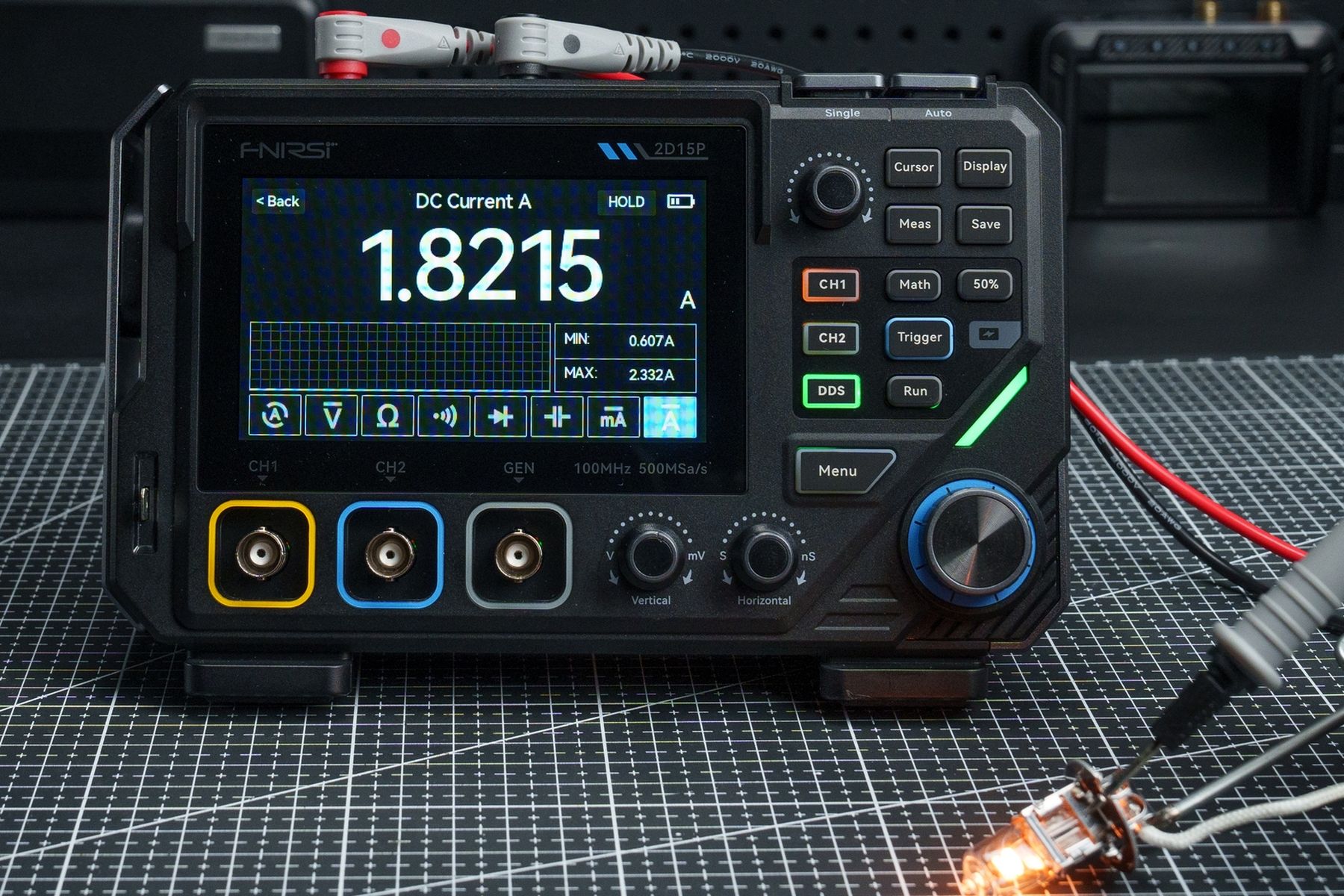

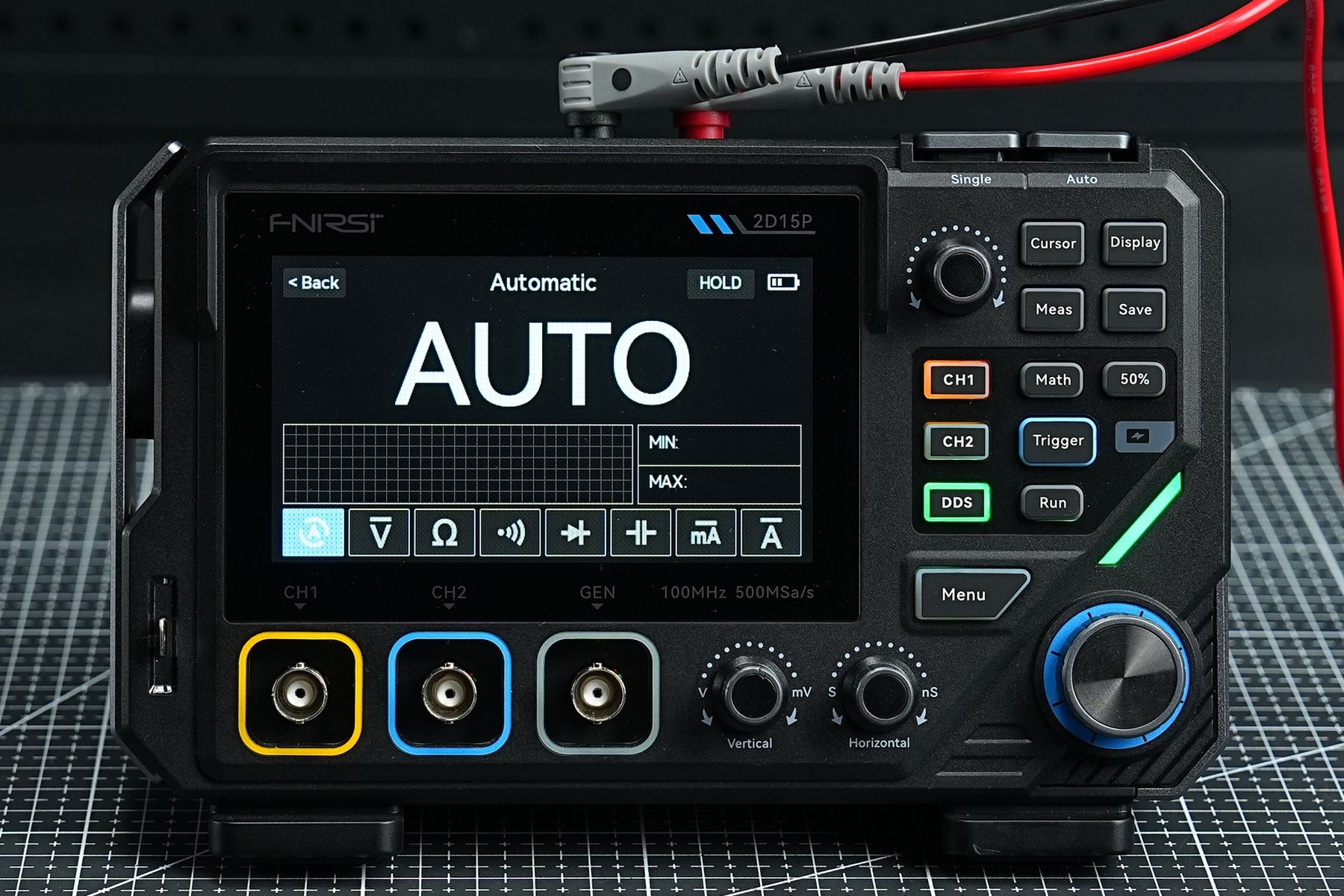

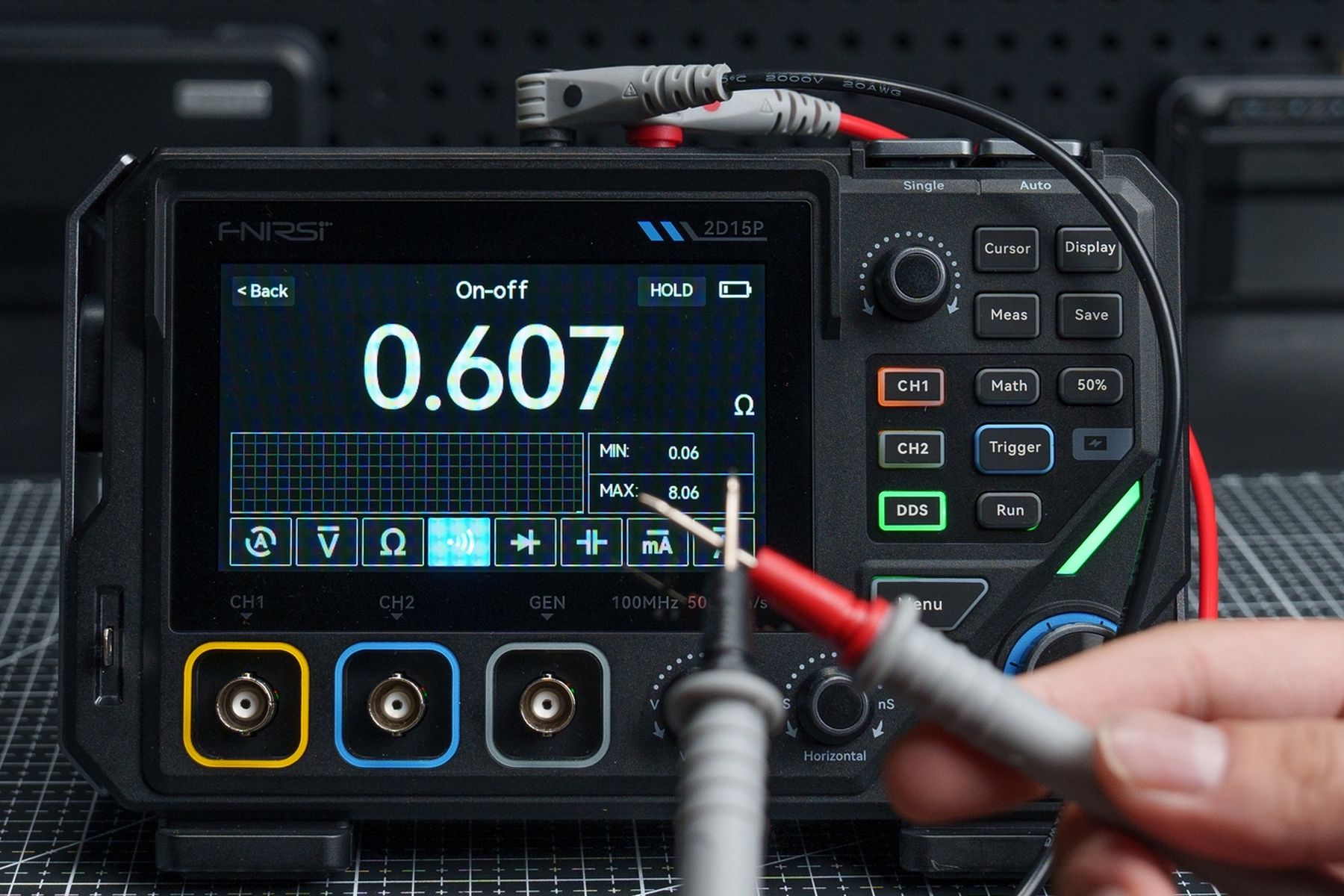

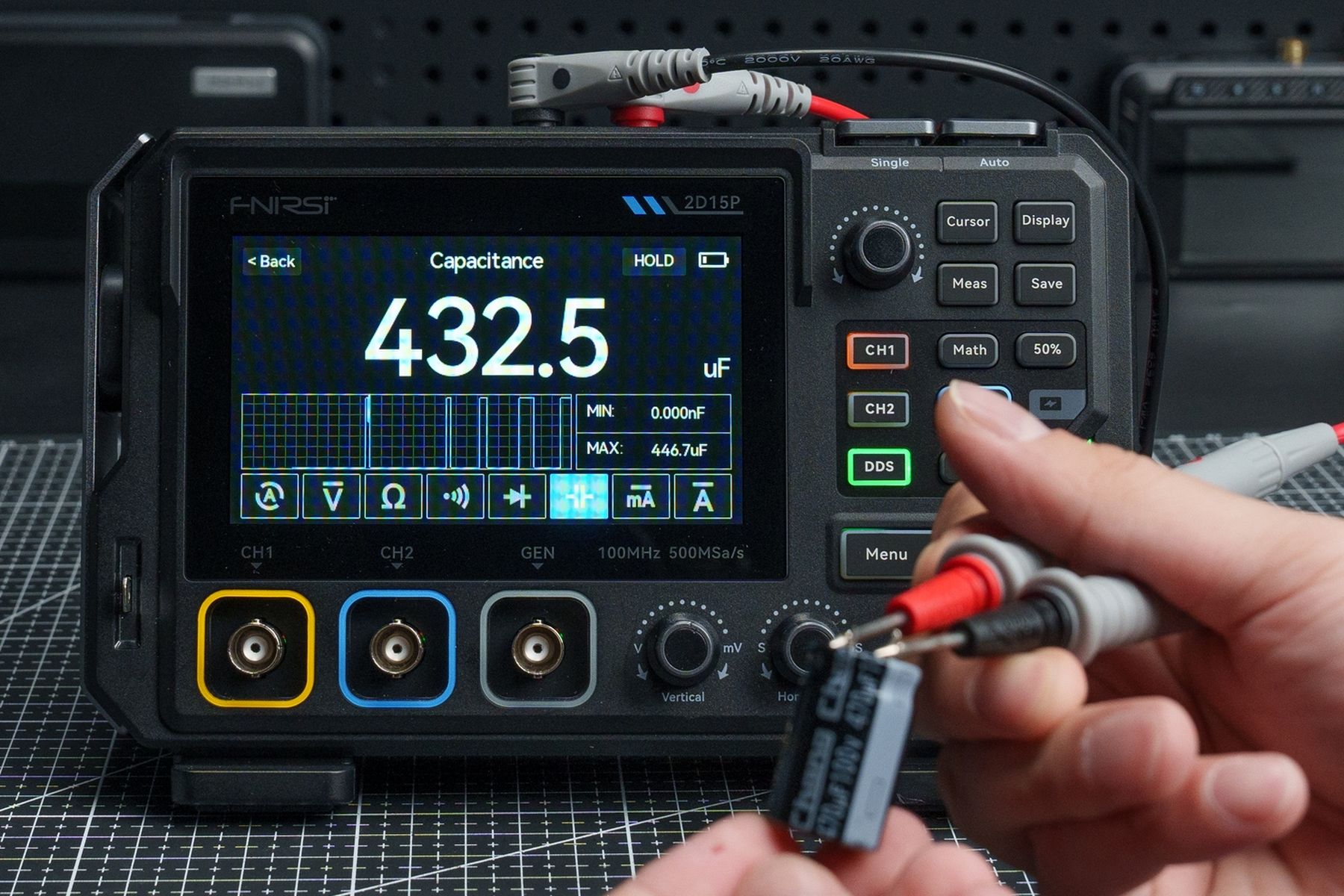

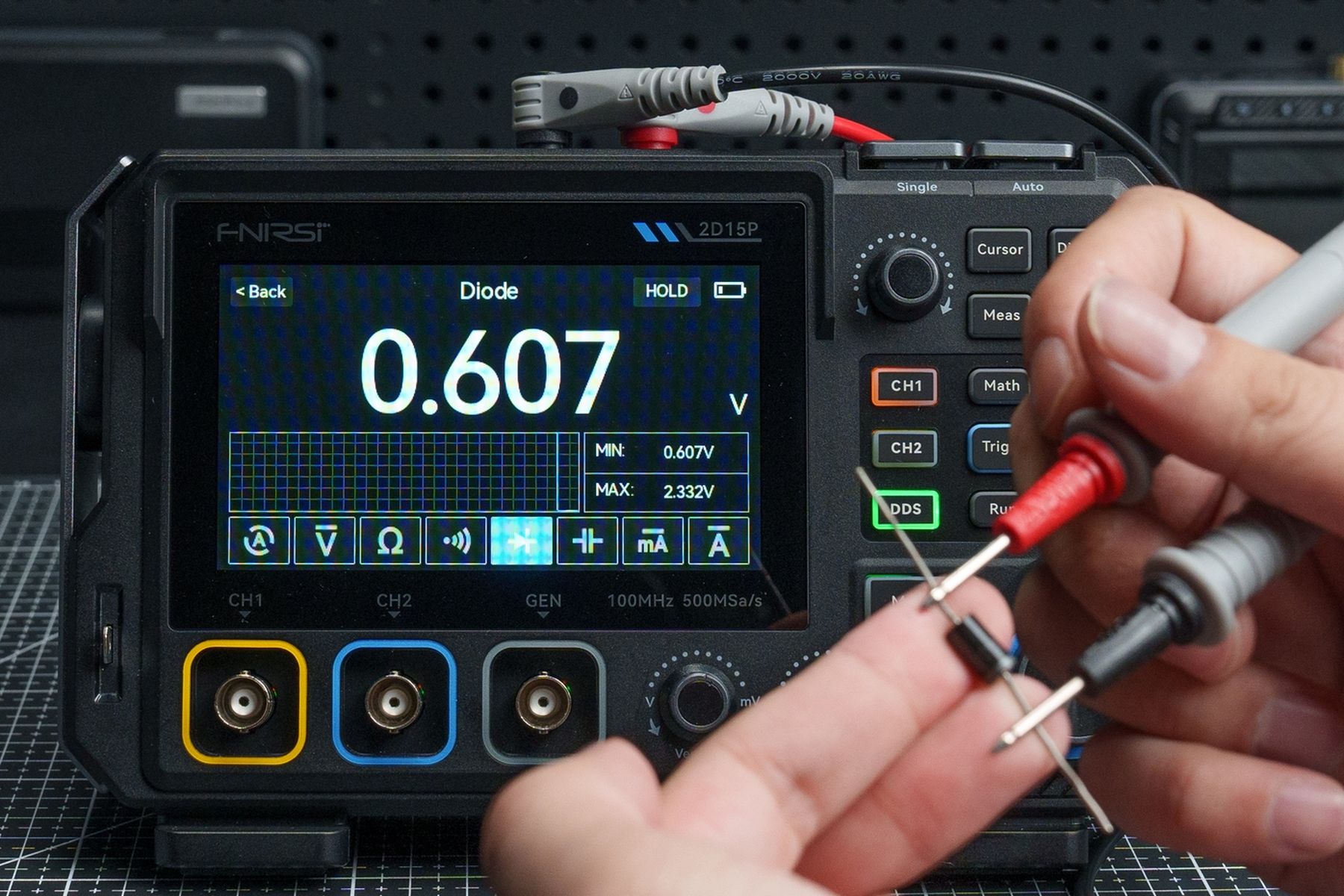

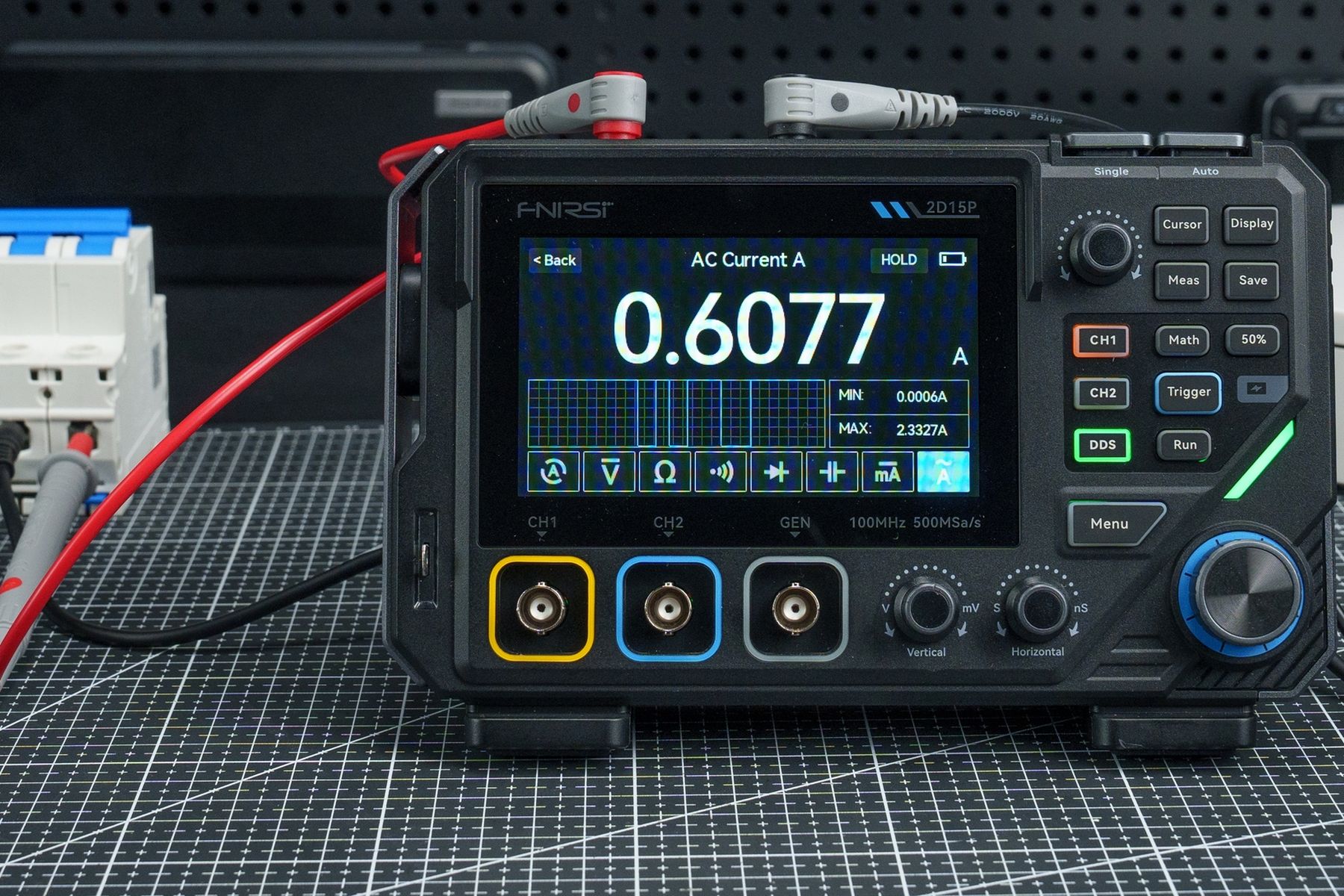

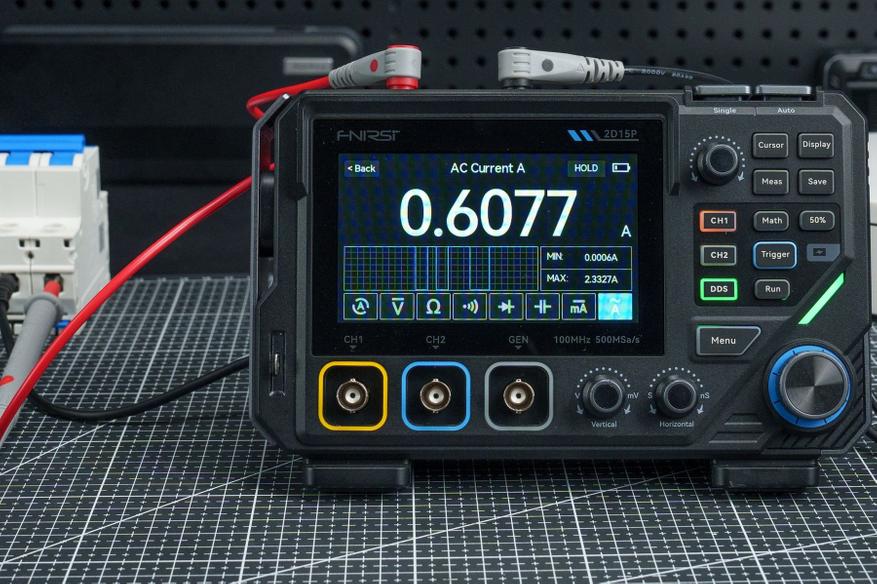

Мультиметр с разрядностью: 4,5 цифры (19 999 отсчётов) работает с переменным и постоянным током, измеряет емкость конденсаторов, сопротивление, падение на диодах. Пределы измерения напряжения 1000 В DC и 750 В AC, ток до 10 А. На экране есть график измерений, hold, прозвонка быстрая.

Не хватает разве что измерения температуры.

Заключение

Измеритель электрических параметров 3-в-1 FNIRSI 2D15P — решение для тех, кто ценит многофункциональность, экономию рабочего пространства и баланс цены и возможностей. Особое внимание уделено удобству управления, крупный сенсорный дисплей и энкодеры удобное решение. Прибор закрывает базовый набор потребностей в измерениях и анализе сигналов для широкого круга пользователей (от студентов до сервисных мастеров). Работает без розетки. Производительности и возможностей тут для большинства типовых задач (диагностика, ремонт, разработка, лаборатории) больше чем достаточно. Для работы только с ВЧ сигналами нужно купить щупы получше штатных.

Точную цену прибора (идет крупная распродажа) можно узнать в официальном магазине бренда на площадке Aliexpress. Компания отличается назначением разумной цены по сравнению с отдельными приборами аналогичного класса. Гарантийный срок 12 мес. Для выгодной покупки появился код FNSCD233B на скидку 10$ (до 5 декабря 2025 г.).

Спасибо за просмотр. Удачных покупок!
