Как правильно соединить алюминиевые и медные провода между собой

В советское время в жилых домах алюминиевая проводка была повсеместной из-за своей дешевизны и относительно неплохой электропроводности. Соединения осуществляли простым скручиванием жил, а затем изолировали клейкой лентой. Как говорится, дешево и сердито, правда не на все время. Сейчас же, стали монтировать медную электропроводку, так как она более надежная и долговечная. Интересно, как соединить медный и алюминиевый провод, ведь прямая скрутка этих двух металлов категорически запрещена. Давайте разбираться.

А все из-за электрохимических процессов, протекающих при контакте металлов в присутствии водяных паров, находящихся в воздухе. В данной ситуации влага выступает в роли электролита, медь и алюминий становятся электродами. Как в батарейке, между ними возникает электрический ток. Один из металлов, вступая в окислительную реакцию, начинает разрушаться. Все аналогично тому, как разряжается батарейка. Окисление приводит к существенному увеличению электрического сопротивления на месте соединения, отчего начинается нагрев. А это чревато искрением и, как следствие, высоким риском возникновения пожара.

Ситуация усугубляется тем, что даже при идеальной защите от влаги, например, герметичной изоляции, долговечность такого соединения остаётся крайне низкой. Дело в том, что эта пара металлов имеет различный показатель теплового расширения. И при прохождении тока провод нагревается, а различие в коэффициентах расширения приводит к ослаблению контакта между проводами. Опять же увеличивается сопротивление. Такой эффект особенно критичен при больших нагрузках, когда ток в проводах значителен, и нагрев наиболее существенен.

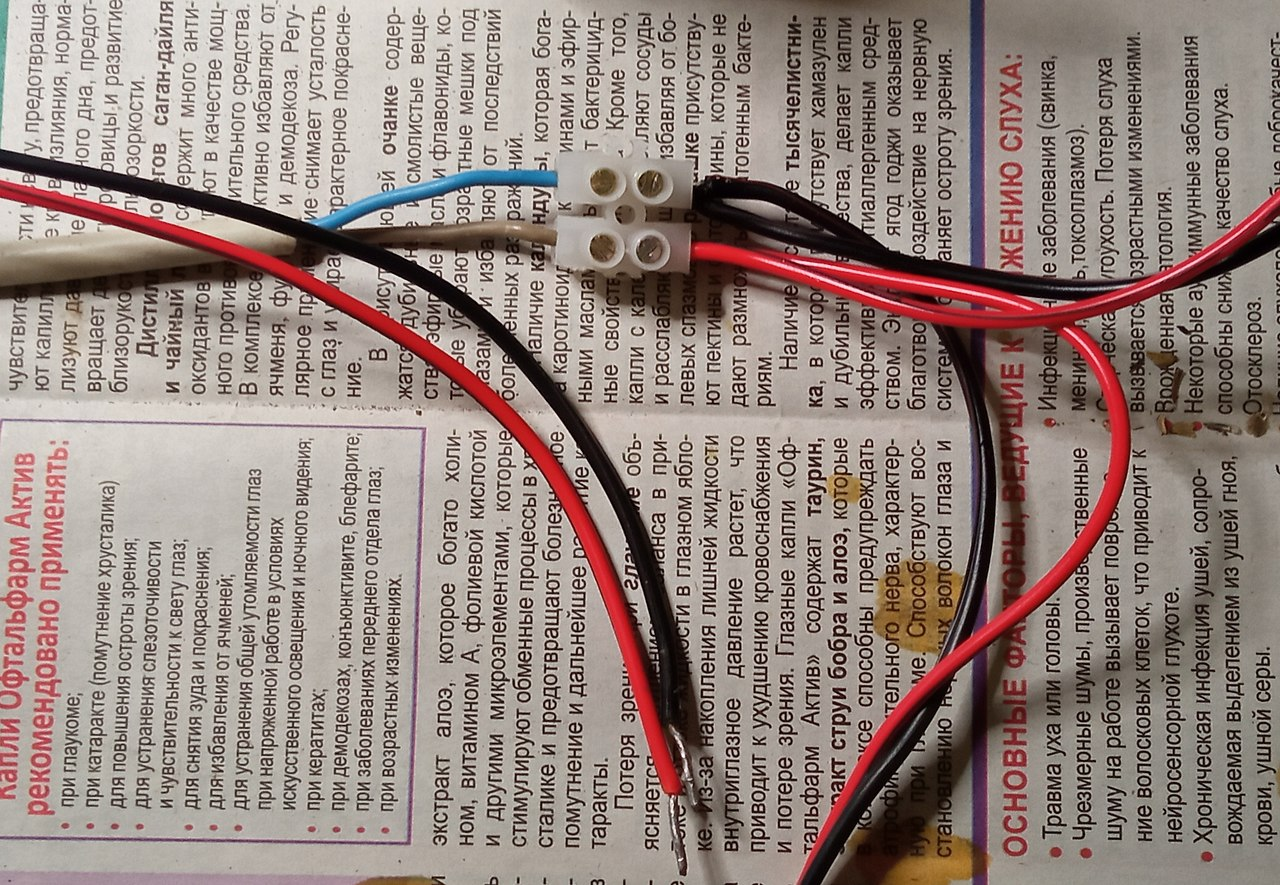

Для безопасного и надежного соединения необходимо использовать специальные клеммы или соединительные колодки, предназначенные для работы с разными металлами. Зачистите концы примерно на полсантиметра, вставьте в зажим клеммы и зафиксируйте винтом. Специальная конструкция клеммы предотвращает любое соприкосновение 2-х металлов. Самый удобный способ соединения — пружинные клеммники (наиболее распространенные - Wago). Существуют модели разового и многоразового использования.

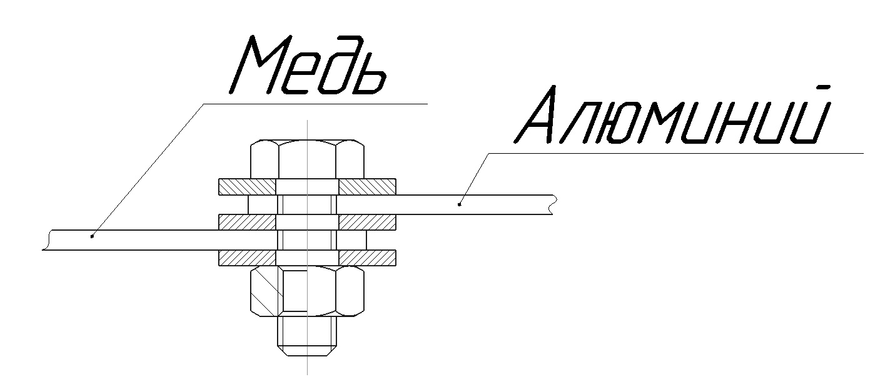

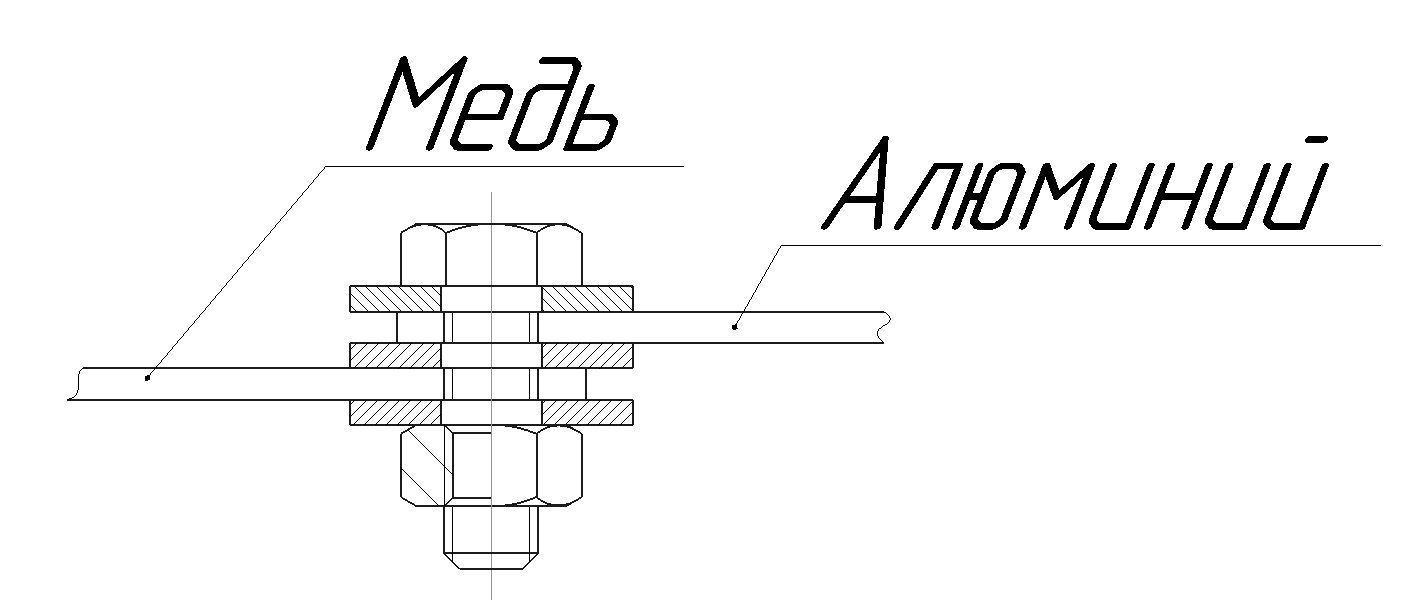

Другой практичный вариант — использование болтового соединения, состоящего из болта, гайки и 3-х шайб (включая пружинную или гроверную). Сначала зачистите концы жил. На болт последовательно поместите пружинную и плоскую шайбы. Затем, согнув алюминиевую жилу в кольцо, наденьте её на болт. Добавьте еще одну плоскую шайбу и согнутую в кольцо медную жилу. Затяните гайку до тех пор, пока пружинная шайба полностью не распрямится. Но у этого соединения есть минус. Ввиду своих размеров, его не всегда удобно использовать в распределительных коробках.

И нужно обязательно запомнить: в болтовых соединениях не рекомендуется применение крепежа с цинковым покрытием, поскольку медноцинковое сочетание формирует гальваническую пару, а это приведет к коррозии в точке соприкосновения.

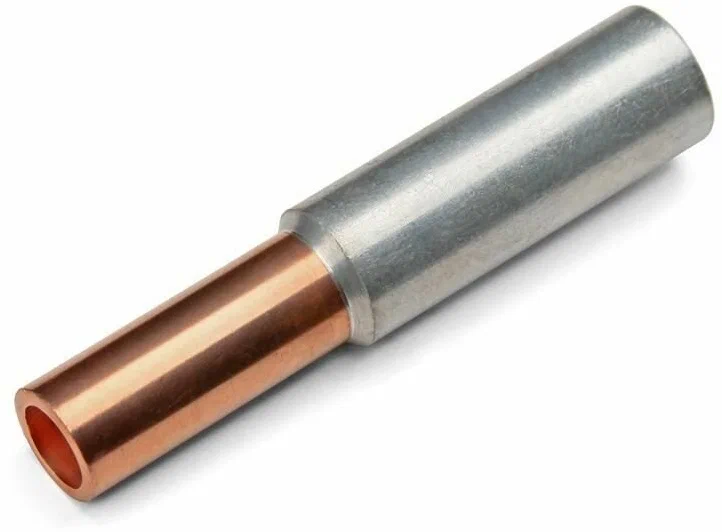

Соединить провода из различных металлов можно с применением кабельных гильз. В нашем случае приобретают специализированные медно-алюминиевые гильзы. Эти гильзы представляют собой конструкцию из 2-х отрезков трубок, соединенных промышленным способом. Контакт между этими частями гильзы защищен, поэтому исключается гальваническая коррозия. Следует учитывать: для качественного соединения необходимо, чтобы сечение жил было максимально идентичным. Провода должны быть вставлены плотно и без зазора, затем нужно провести обжимку. Среди недостатков таких соединителей можно выделить невозможность повторного использования. Плюс нужно покупать специальный ручной обжимной инструмент (пресс-клещи).

Неправильное соединение медного и алюминиевого провода может привести к серьезным последствиям — от простого перебоя в электроснабжении до возгорания электропроводки. Поэтому, к выбору способа соединения необходимо подходить со всей серьезностью и использовать только проверенные и безопасные методы.

Спасибо за прочтение.
