Как правильно пользоваться штангенциркулем и читать нониус

В каждом цехе есть вещи, которые будто не стареют. Модели станков меняются, появляются лазерные измерители, на чертежах теперь больше цифр, чем линий… а он всё равно лежит на верстаке. С холодными губками, плавным ходом рамки и лёгким металлическим звуком, когда смыкаешь замер. Штангенциркуль.

Его можно встретить в руках старого токаря, у проектировщика, у слесаря, который приехал чинить стояк в подвале. Для одних — это просто инструмент. Для других, что-то вроде фирменного клейма профессии. И при этом нередко случается забавное: люди годами им пользуются, но толком не понимают, зачем нужна вторая, маленькая шкала внизу.

Почему он до сих пор в ходу

На вид это простая железка: стальная штанга с делениями, рамка с губками и нониусом. Но возможностей в ней куда больше, чем кажется. Штангенциркуль позволяет снимать наружный размер, измерять диаметр изнутри и заглядывать в глубину отверстия, без батареек и кнопок. Выпускают его в самых разных видах: от классического ШЦ-I с ценой деления 0,1 мм до моделей на 0,05 мм. Есть даже двухметровые, которыми меряют балки или корпуса судов. При прямых руках и исправном инструменте можно получить точность в пределах +-0,05 мм, а в лабораторных условиях — до +-0,02 мм.

Что за «ноли» и риски

Ноль на нониусе — это отправная точка замера. Когда губки сведены, он должен совпадать с нулём основной шкалы. Если нет — это «ошибка нуля», и все измерения будут смещены. На исправном инструменте она обычно не превышает +-0,02-0,05 мм, а если уходит к +-0,1 мм и больше, значит, штангенциркуль пора регулировать или менять.

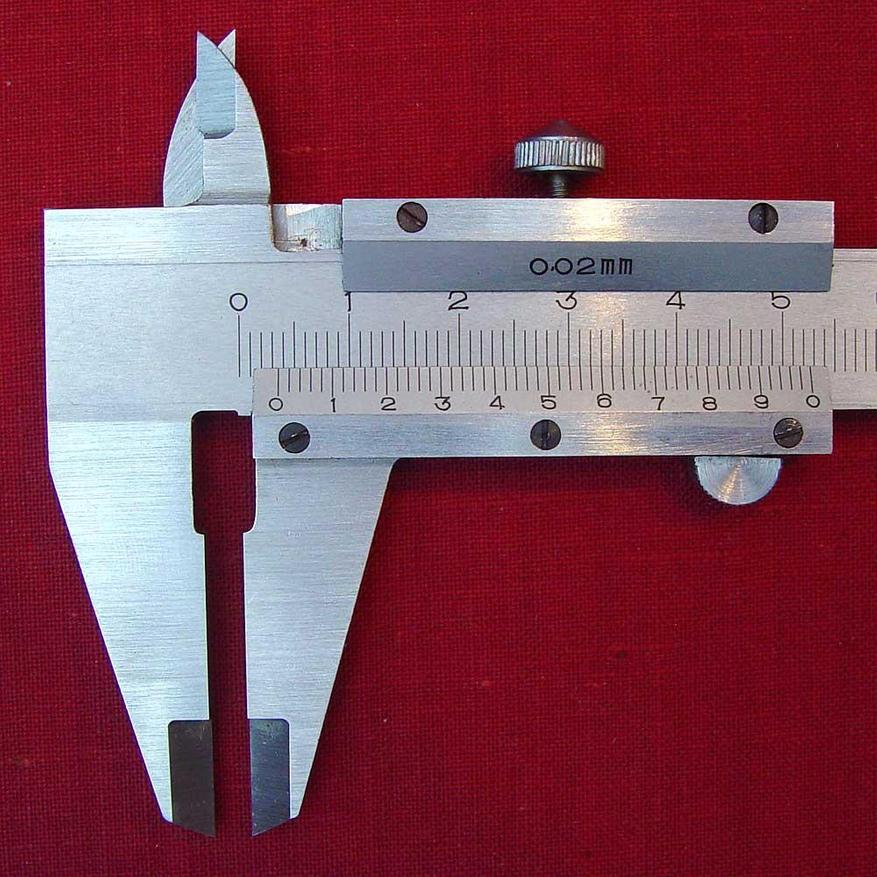

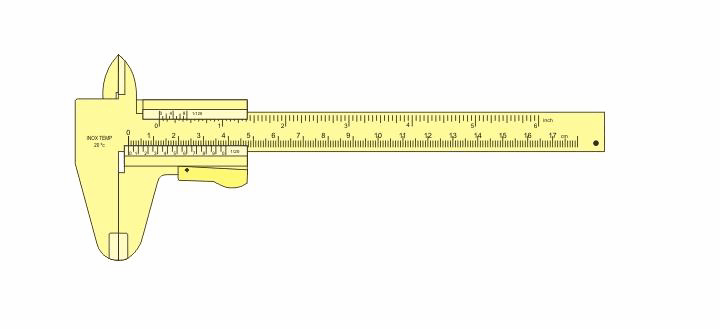

Секрет нониуса в том, что две шкалы имеют чуть разный шаг. На штанге нанесены привычные миллиметры, а на рамке укороченная шкала, у которой, например, 10 делений занимают 9 мм основной. Благодаря этой разнице всегда находится единственная риска, совпадающая с делением основной шкалы. Она показывает, сколько десятых или сотых миллиметра нужно прибавить к целой части.

Как его читают в цеху

Опытный мастер действует просто. Сначала проверяет, что нули совпадают. Потом мягко подводит губки к детали, фиксируя их без лишнего давления. Глаз определяет, между какими делениями оказался ноль нониуса, например, между 23 и 24 мм. Затем взгляд идёт по шкале и находит совпавшую риску, скажем, третью, а это значит, что нужно прибавить 0,3 мм. В итоге получается 23,3 мм.

Если шкала нониуса проградуирована на 0,05 мм, восьмая риска даст 0,40 мм, и размер будет 10,40 мм. А если ноль совпал ровно, то значит, замер без десятых: было 42, стало 42 мм.

Что мешает точности

Совпадает всегда только одна риска, но неопытному глазу может показаться, что их две — это отсвет или неправильный угол. Секрет прост: смотреть нужно строго перпендикулярно. Влияет и температура: деталь, нагретая рукой, способна удлиниться на 0,01-0,03 мм, особенно если это алюминий или медь. Фаска на краю отверстия добавит лишние сотые, а при замере верхними губками легко уйти в перекос. Даже сухая направляющая рамки мешает: ход становится рваным, и точного совпадения не поймать.

Честный замер

Штангенциркуль не любит грубости. Если сжать губки, как пассатижами, мягкий металл останется со следами, а точность пропадёт. Замер должен быть лёгким, касание поверхности и едва заметная фиксация. Наружные размеры снимают нижними губками, внутренние верхними, слегка покачивая инструмент, пока губки не встанут параллельно. Для глубины используют тонкий стержень-глубиномер, который упирают в кромку и опускают строго вниз.

Перед работой и инструмент, и деталь очищают от пыли, стружки или масла: слой даже в 0,01 мм способен внести погрешность.

Итого

Штангенциркуль — это не просто железка с делениями. Он даёт мастеру то, чего не заменит дисплей с цифрами, ощущение размера в руках. Когда губки едва касаются металла, а взгляд выхватывает ту самую совпавшую риску, появляется тихая уверенность: замер сделан честно. И пока в мастерских ценят аккуратность и свой почерк в работе, он будет лежать на верстаке с холодными губками, готовый к новому измерению.
