Как определить размер болта и гайки

Кажется, что болт — вещь простая. Нашёл подходящую гайку, закрутил и готово. Но стоит оказаться в мастерской или в гараже с кучей разнокалиберных крепежей, как начинается лотерея: то резьба не подходит, то ключ соскальзывает, то болт вроде бы «почти тот», но на деле срывает витки. Именно тогда становится ясно, что определять размер болта и гайки «на глазок», плохая идея. На самом деле у каждой резьбы есть свой паспорт. Его можно «прочитать» при помощи пары простых инструментов: штангенциркуля, резьбомера, иногда калибров. И тогда не нужно гадать: подойдёт или нет.

Начало всегда одно, понять систему

Первый шаг, без которого невозможно двигаться дальше: определить, в какой системе сделан крепёж. Метрической или дюймовой. У нас в быту чаще встречаются метрические «М6, М8, М10», а в импортной технике, особенно старой американской, дюймовые UNC и UNF.

На первый взгляд они похожи: угол профиля у обеих 60°. Но у метрики диаметр и шаг измеряются в миллиметрах, а у дюймовой, в долях дюйма и нитках на дюйм. И вот тут чаще всего и возникает путаница. Берёшь болт, вроде «десятка», а гайка никак не идёт. Оказывается, это вовсе не М10, а 3/8 UNC.

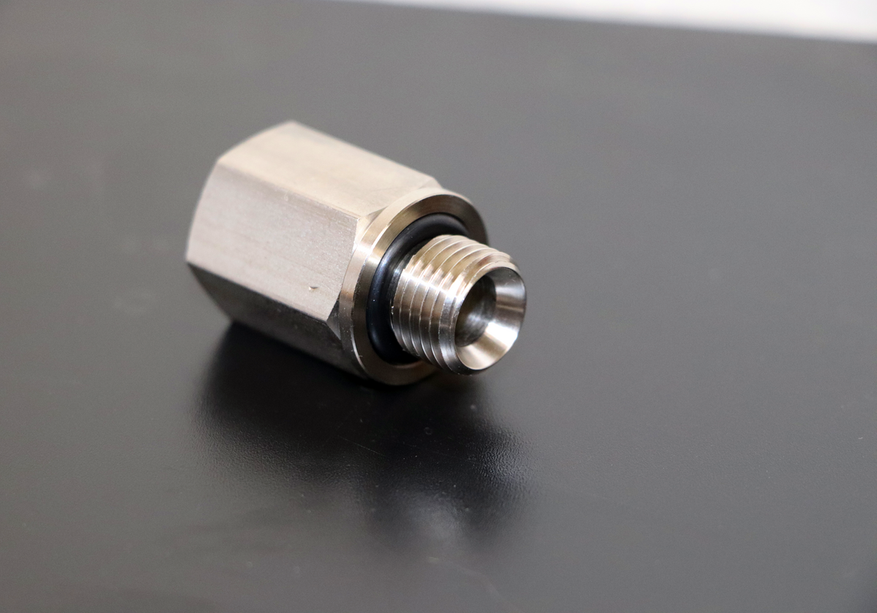

Ещё есть отдельный мир — трубные резьбы. Там вообще всё живёт по своим законам: номинал не равен реальному диаметру, шаги отличаются, углы профиля другие. Например, у NPT угол 60° и конус, а у BSP — 55° и бывает как параллель, так и конус. И если скрутить «на силу», то, может, и закрутится, но герметичности не будет никогда.

Диаметр: что показывает штангенциркуль

Секрет прост: диаметр болта измеряется по вершинам витков. В метрической системе это и есть его название: М10 примерно даст 9,8-10 мм. Но важно помнить: реальный замер почти всегда чуть меньше номинала. Это сделано специально, чтобы болт легко входил в гайку.

У дюймовых же болтов замеры не совпадают с привычными «целыми» числами. Например, 3/8 дюйма — это 9,525 мм. На практике штанген покажет 9,4 или 9,5, и неопытный глаз легко спутает это с М10.

Шаг: густая или редкая нарезка

Следующий ключевой параметр — шаг резьбы. Здесь часто ломают голову. В метрике он измеряется в миллиметрах: например, у М10 стандартный шаг 1,5 мм. Есть ещё «мелкие» варианты: 1,25 и 1,0. В дюймовой системе считают иначе: сколько витков укладывается на один дюйм длины.

На глаз шаг почти не определить, особенно у мелкой нарезки. Здесь незаменим резьбомер: гребёнка, где каждый зубец соответствует определённому шагу. Приложил — «сел» или «не сел». Если под рукой только линейка, считайте витки на участке хотя бы в 10 мм, иначе легко ошибиться.

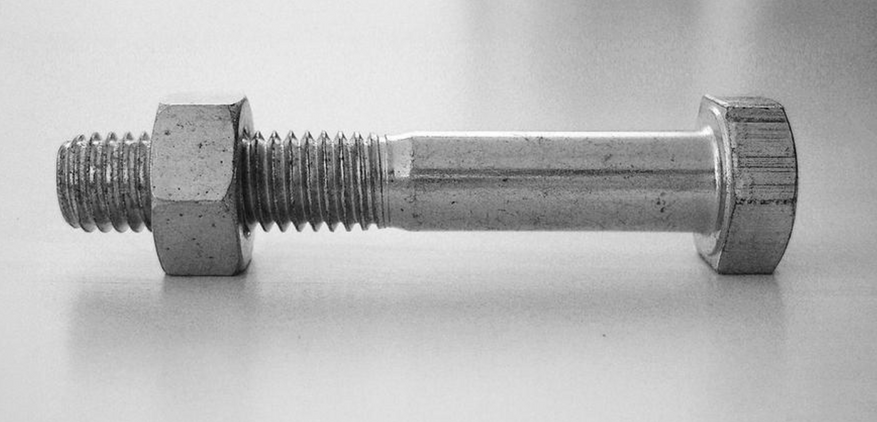

Длина болта и размер «под ключ»

Казалось бы, что тут думать: взял линейку, измерил и готово. Но есть нюанс. Для болтов с обычной головкой длина считается от подголовка до конца стержня. А вот у потайных вместе с головкой, ведь она тоже уходит внутрь детали. Эта мелочь часто сбивает начинающих.

Плюс если вы когда-нибудь ругались на болт М10, который вроде должен браться ключом на 17, но внезапно оказался под 16, то знайте, вы не одни. В старом стандарте DIN действительно был ключ на 17, а в современном ISO уже 16.

То есть два одинаковых болта М10 могут требовать разные ключи и оба будут правильными. Поэтому опытные механики всегда держат в наборе оба размера. Иначе можно застрять на ровном месте.

Классы прочности: что значат цифры на головке

Посмотрите внимательно на головку болта. Там часто выбито «8.8», «10.9» или «12.9». Эти цифры обозначают класс прочности.

• 8.8 — самый распространённый «рабочий» вариант.
• 10.9 — для ответственных узлов: подвески, тормоза.
• 12.9 — сверхпрочные, но более хрупкие и плохо переносят коррозию.

А у нержавейки своя система: A2-70, A4-80. Здесь цифры означают минимальное сопротивление разрыву, а буквы состав стали. A2 стандартная нержавейка, A4 морская, устойчивая к солёной воде.

Правая или левая резьба

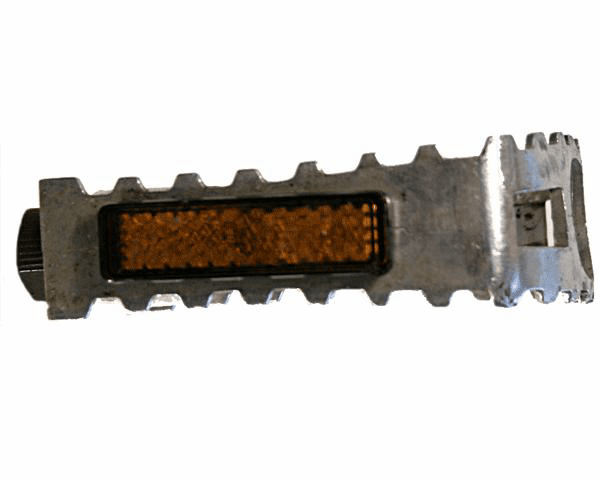

По умолчанию всё правое. Но есть исключения. Например, педали велосипеда: левая педаль закручивается «против часовой стрелки».

То же самое на шлифовальных кругах или в некоторых механизмах, где нормальная работа раскручивала бы правую резьбу. Простой совет: если болт «никак не идёт», не давите. Попробуйте крутить в другую сторону.

Как проверяют на производстве

Там не полагаются на глаз или линейку. Используют калибры «Go/No-Go». Принцип очень простой:

• «Go» должен пройти по всей длине.
• «No-Go» — заходить максимум на пару витков и стоп.

Это надёжный способ понять, что резьба соответствует стандарту.

Почему так важно отличать метрические, дюймовые и трубные

Здесь чаще всего и происходят аварии. Метрика и дюйм визуально похожи. Трубные резьбы вообще путают все, потому что там номинал не совпадает с измерением. Например, фитинг 1/4″ NPT имеет наружный диаметр около 13 мм. И неопытный человек думает: «Это точно М12 или что-то рядом». А это совсем другое.

Немного про ГОСТ

В России до сих пор живы старые стандарты: ГОСТ 5915 на гайки, ГОСТ 7798 на болты. По ним у М10 был ключ на 17 мм. Поэтому и сегодня на складах можно найти и «новые» ISO-гайки на 16, и «старые» ГОСТовские на 17.

Итог

Итог здесь довольно простой, но за ним стоит вся та аккуратность, о которой я говорил. Определять размер болта или гайки — это вовсе не угадывать на глаз, а идти по понятной цепочке: сперва разобраться, в какой системе сделан крепёж — метрической, дюймовой или трубной, потом аккуратно снять диаметр и шаг, уточнить длину и размер под ключ, и напоследок взглянуть на класс прочности. Когда всё это сделано, у вас в руках не абстрактный кусок металла, а готовый «паспорт» детали. С ним можно уверенно отправляться в магазин или на производство, не боясь промаха и лишних трат времени.
