Доступный осциллограф Fnirsi-138: превью новой модели начального уровня для хобби и обучения

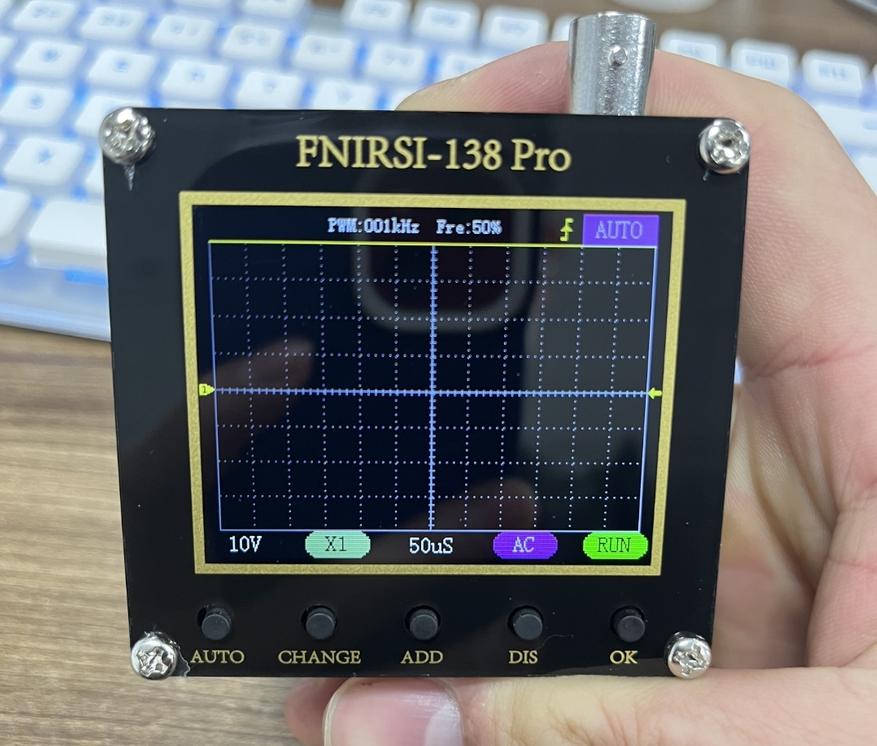

Стал доступен к заказу новый осциллограф начального уровня (200 кГц и 2.5 MS/s) FNIRSI-138. Новинка поставляется в оригинальном корпусе из печатных плат и с большим цветным дисплеем. От старых DSO-138 отличается реально большим цветным экраном, удобным и понятным управлением, а также более «шустрым» контроллером, который позволяет отображать сигналы более точно.

Характеристики:

• Модель: FNIRSI-138
• Дисплей: 2.4", цветной, 320 х 240 точек
• Количество каналов: 1 (BNC)
• Полоса пропускания: 200 кГц
• Частота семплирования: 2.5 MS/s
• Питание: USB-C, аккумулятор 1000 мАч
• Особенности: управление разверткой, сохранение снимков на компьютер

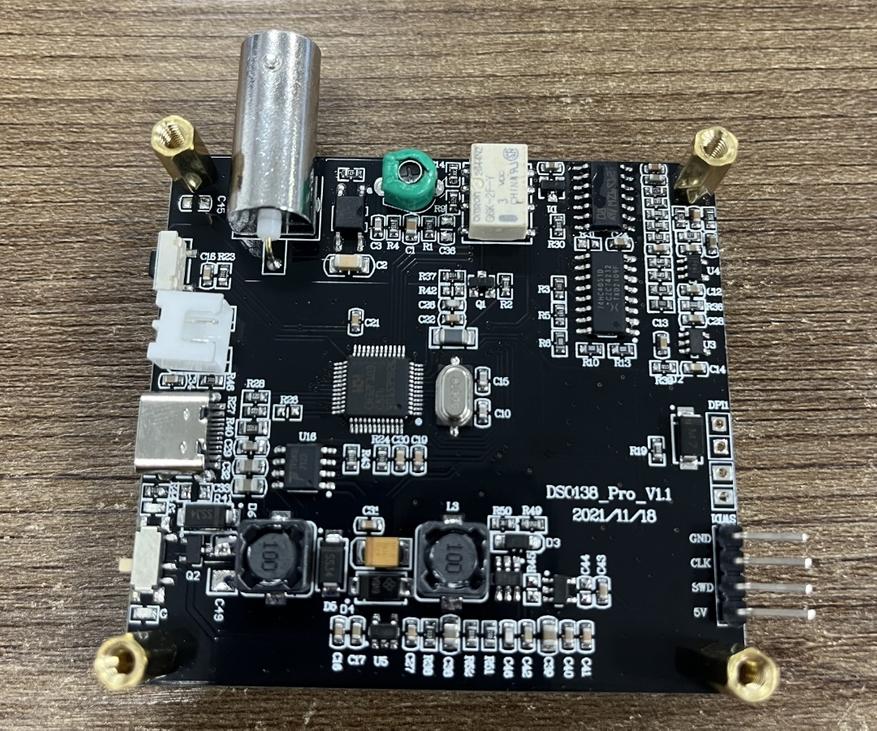

 Коннектор для подключения — BNC. Используются стандартные щупы типа Р6100. В качестве основного MCU применена свежая китайская версия ARM-контроллера CH32F103C8T6. Отдельного АЦП нет, используется встроенный в контроллер, чего вполне достаточно для заявленной рабочей полосы. Встроенный аккумулятор — 3.7В и 1000 мАч. Зарядка на базе ТР4056. Кстати, реализовано подключение через USB-C для доступа к сохраненным осциллограммам, что достаточно неплохо для бюджетной верии.

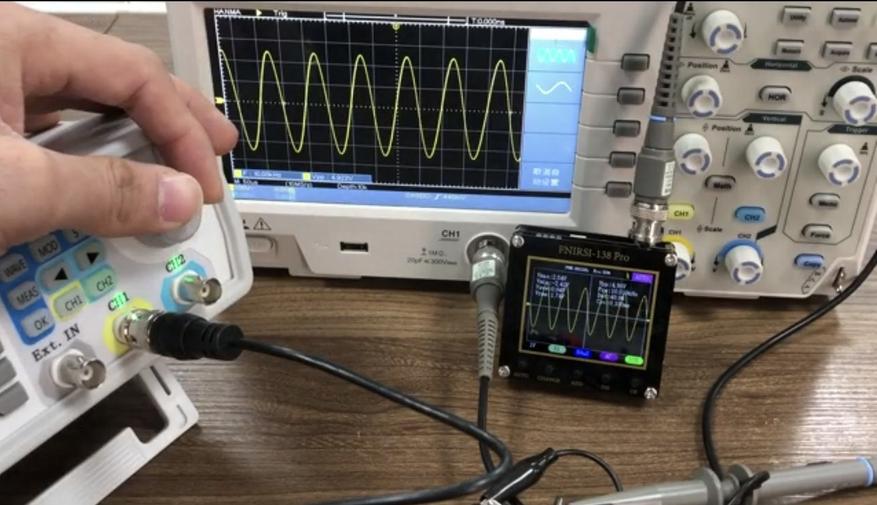

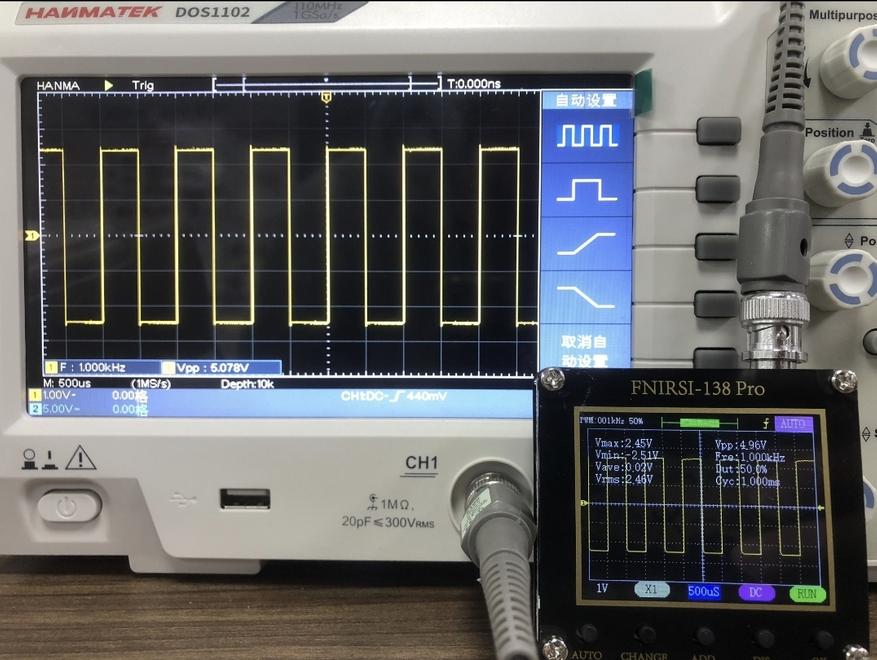

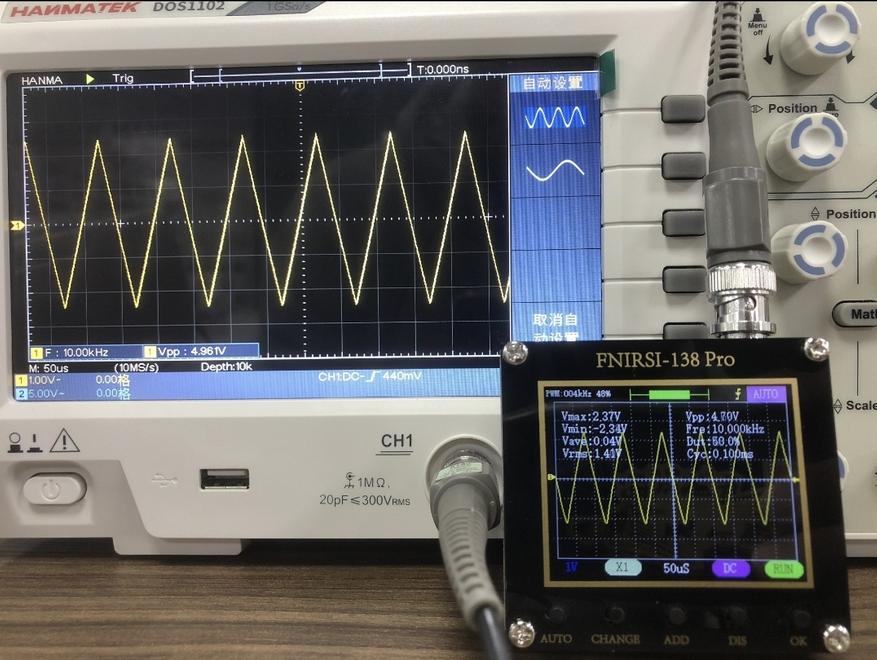

Реализована автоматическая синхронизация триггера по одной кнопке (режим «AUTO»). Максимальный входной уровень сигнала — 40 В. Для щупов с делителем х10 можно подавать не более 400 В. Для примера — сравнение функциональных сигналов (1...10 кГц) с DDS-генератора на DOS1102 (100 МГц) и FNIRSI-138.

Данная модель подойдет для начинающих радиолюбителей, в качестве простого показометра сигнала на частотах до 200 кГц, а также для настройки звука/автозвука. Учитывая, что осциллограф развязан от сети (питание от батареи) и может работать спокойно до 5 часов на одном заряде, то это вполне удобный вариант не только для хобби, но и для работы.

Приобрести FNIRSI-138 можно в официальном магазине. С другими тестами и обзорами смарт-гаджетов и техники, а также подборками вы можете ознакомиться по ссылкам ниже и в моем профиле.
