Как собрать куб из конструкционного профиля. Обзор рабочего способа соединения профиля типоразмера 2020

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

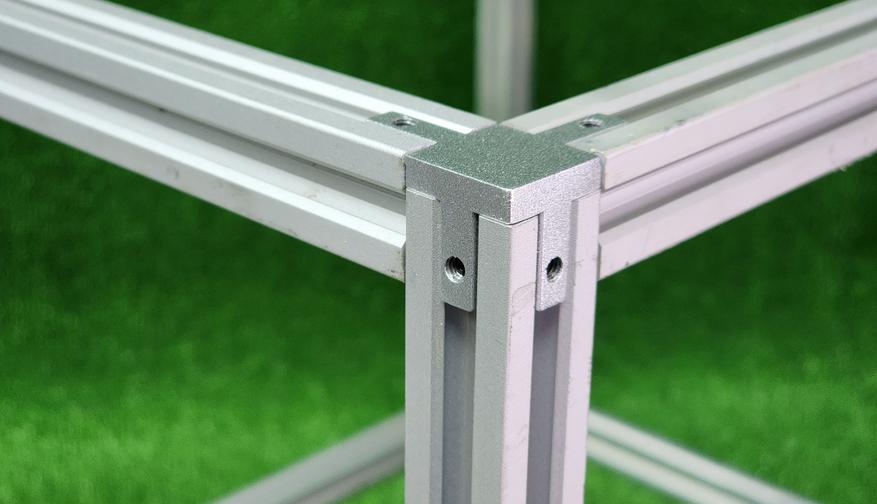

Не нужно сверлить или накладывать внешний крепеж — достаточно использовать 3-ходовые уголки, предназначенные для хитрого соединения профиля. Речь идет про специально разработанные уголки, стыкующиеся с пазами в конструкционном профиле сразу в трех направлениях.

Идея собрать конструкцию из алюминиевого профиля была давно. Это постой способ получить нужную и жесткую пространственную конструкцию за короткое время и с минимальными затратами. Не требуется сварки или других технологичных способов соединения профиля. Достаточно приобрести вот такой набор уголков, предназначенных для соединения отрезков профиля типоразмера 2020.

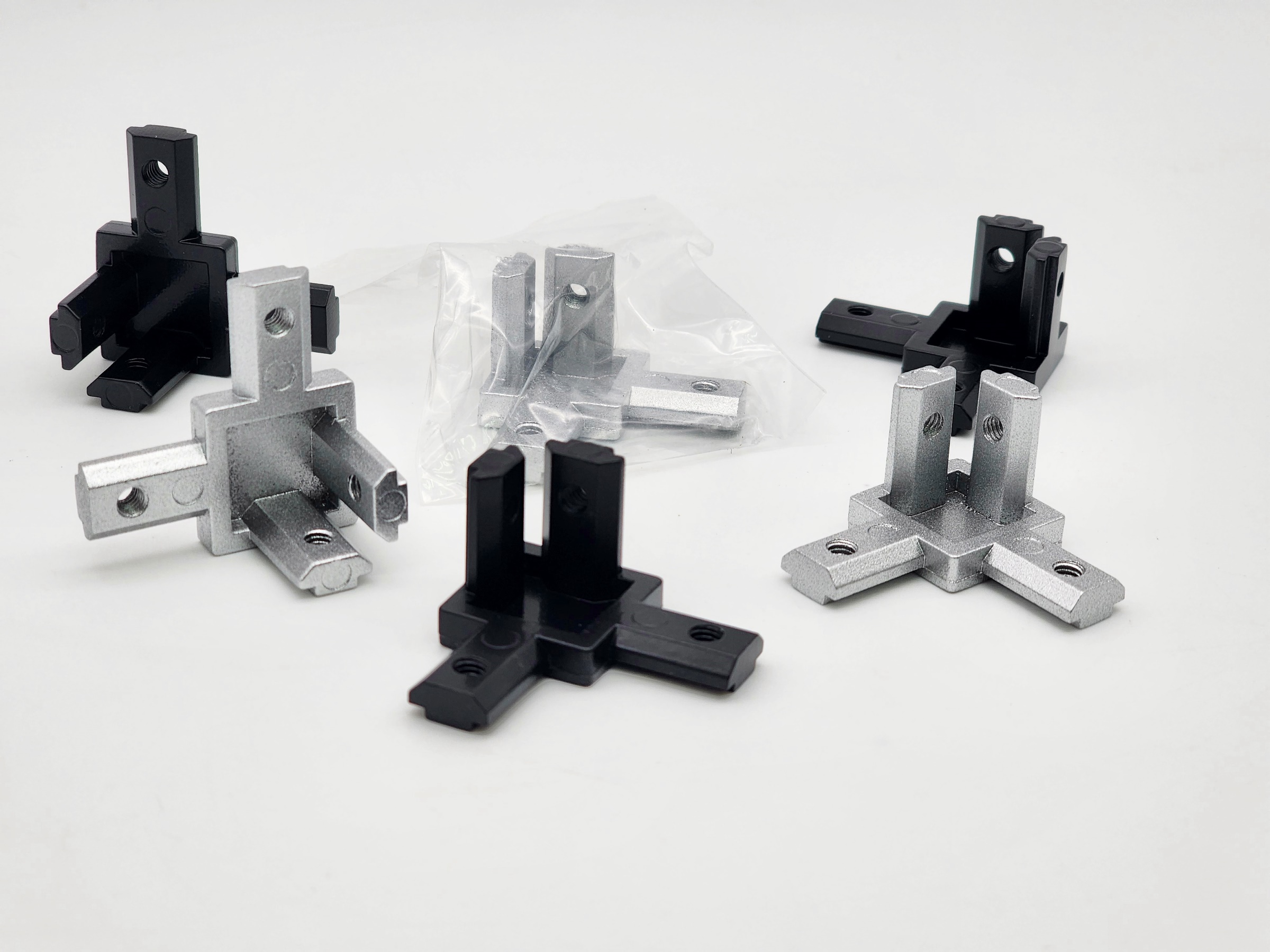

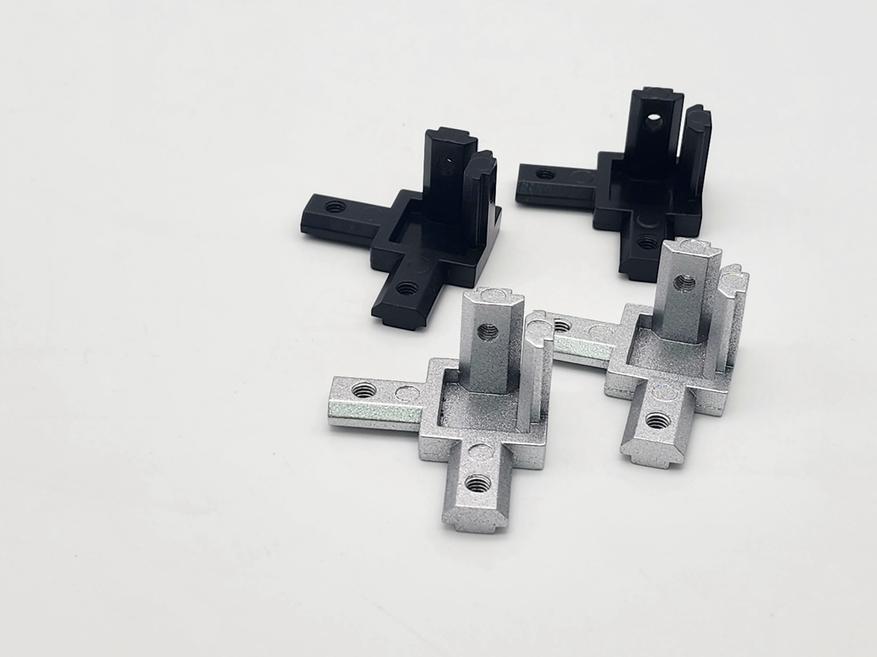

Изначальная задача — сборка куба (короба) из конструционного профиля для размещения оборудования. Профиль 2020 у меня был, а вот уголки я нашел только на Алиэкспресс. Подобная конструкция есть и под профиль увеличенного размера (3030), но меня интересовал именно вариант для 2020. В ассортименте имеется два вида — анодированные алюминиевые уголки (серебристого цвета) и крашенные в черный цвет.

В комплекте с уголками поставляется и специальный крепеж — внутренние резьбовые вставки под шестигранник. Мелкие — легко потерять, так что будьте аккуратны. Этот крепеж позволяет соединять профиль таким образом, что за габариты профиля ничего не выступает.

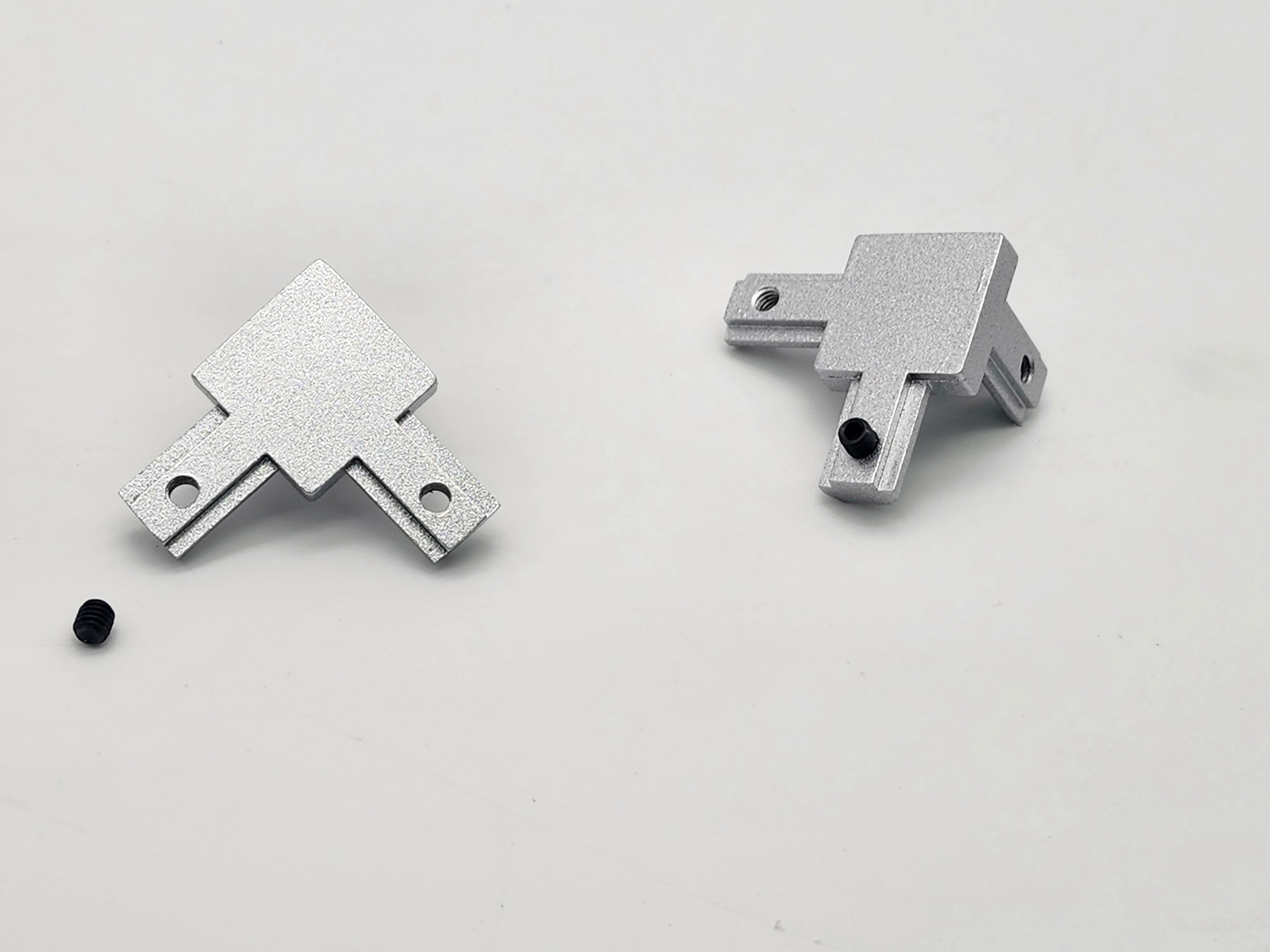

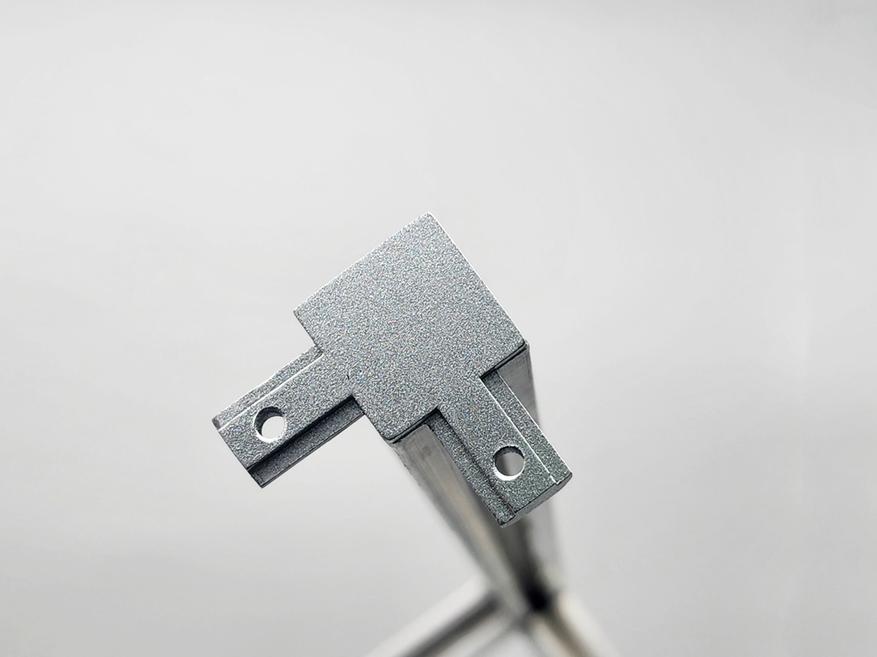

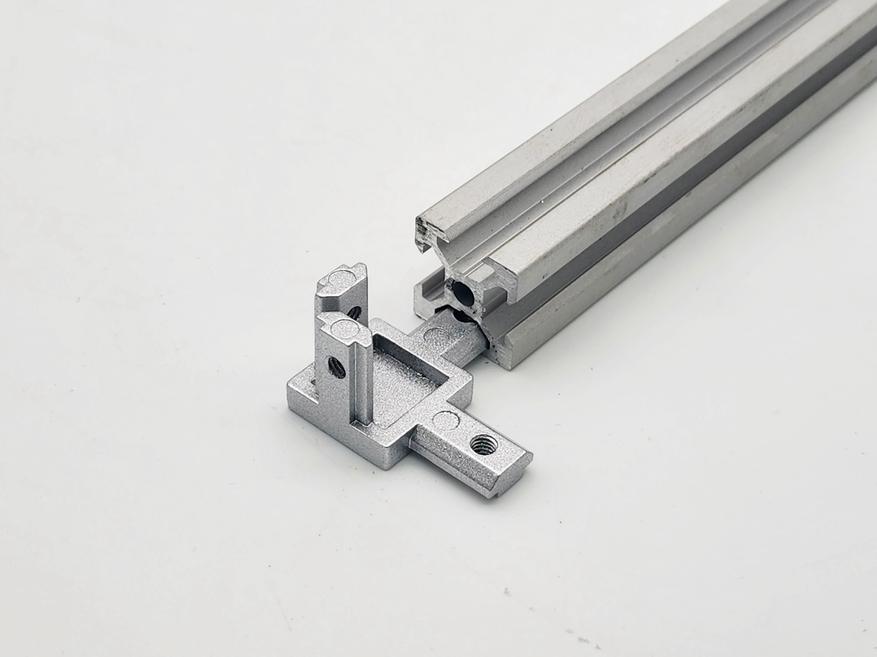

Уголки представляют собой пространственный угол с 90-градусами для каждого направления (в три стороны). Форма выступов сделана в виде ответной части для паза конструкционного профиля. Фиксируется уголок к профилю с помощью резьбовой вставки.

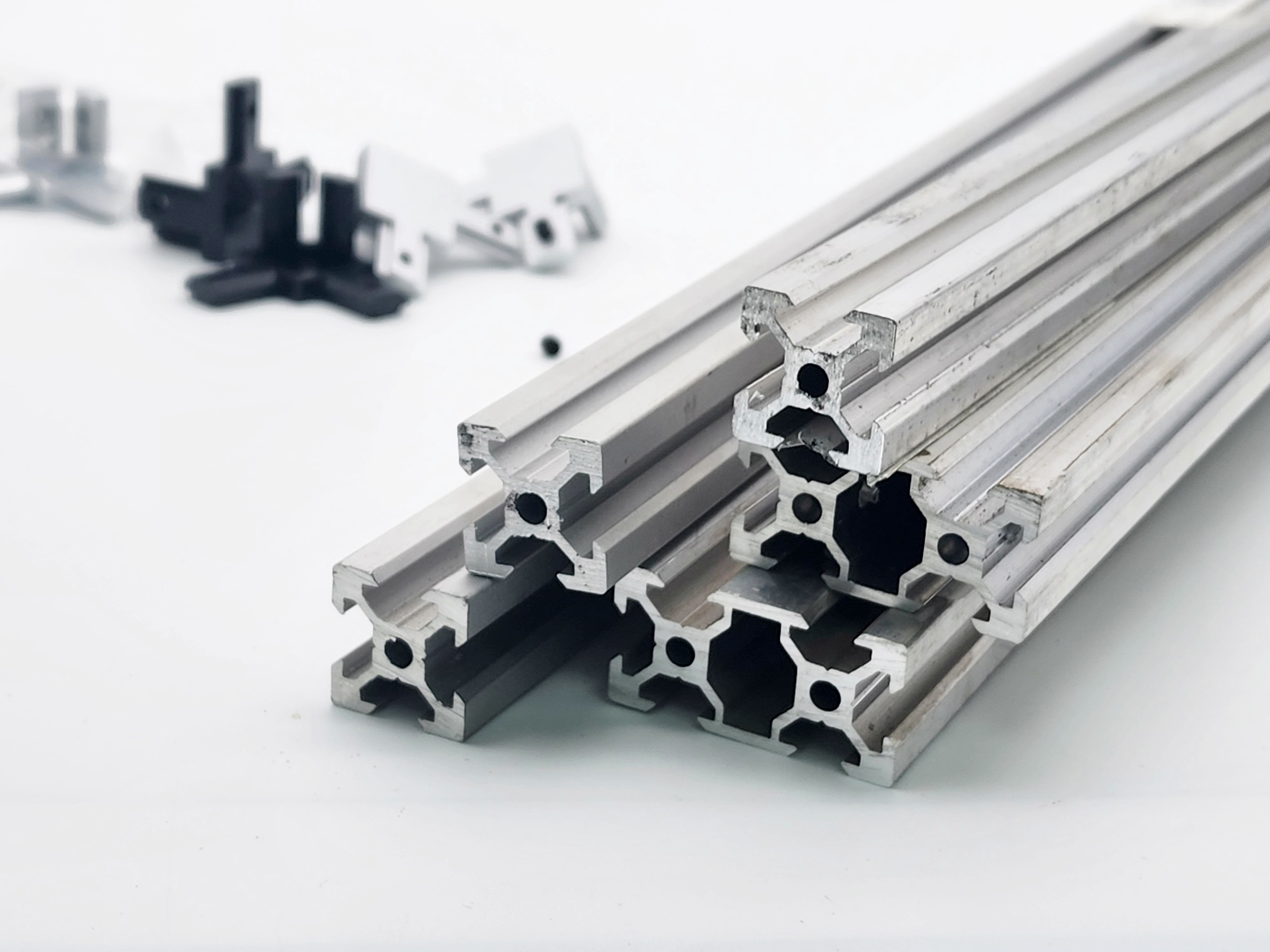

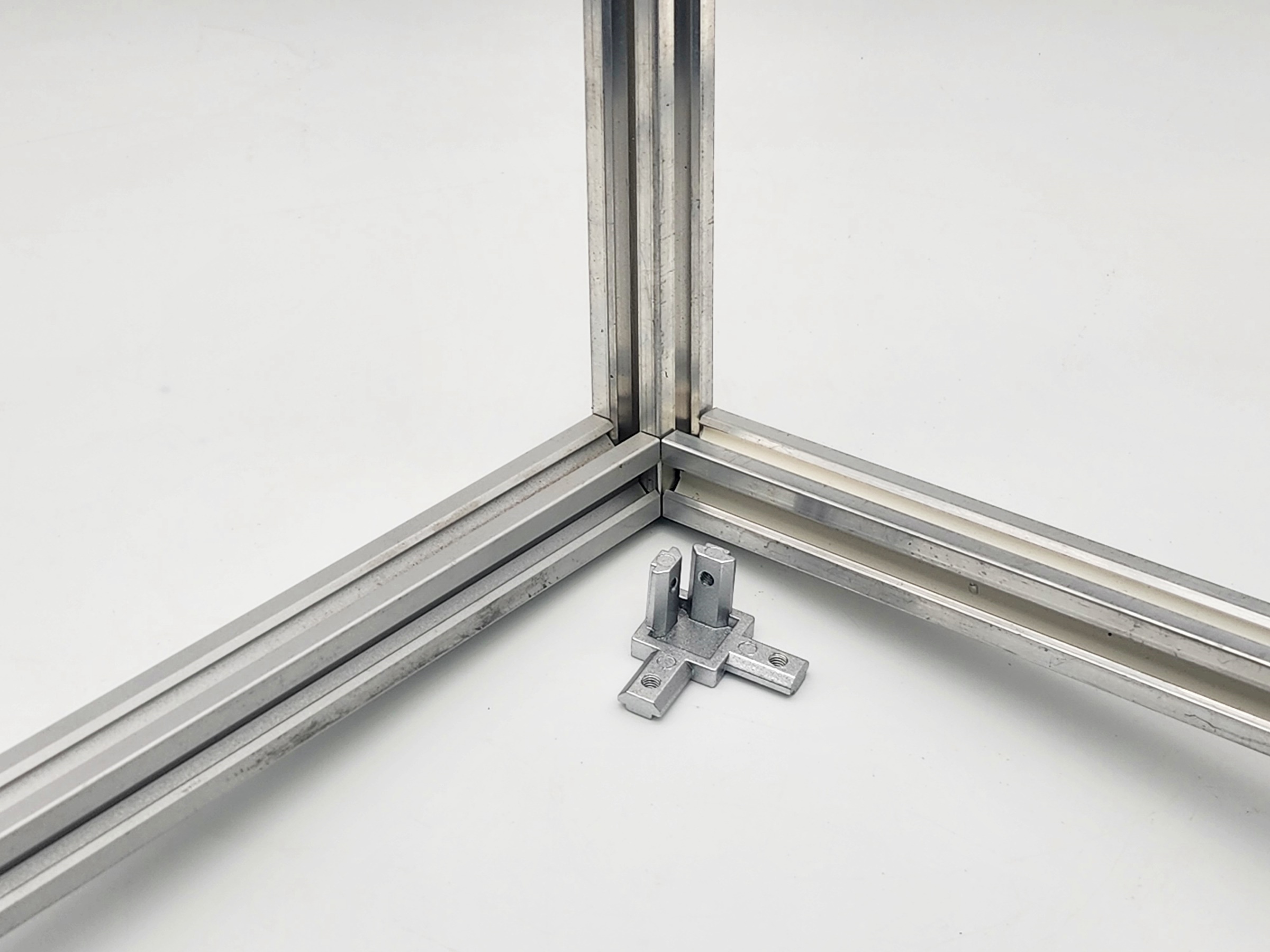

Как я уже сказал выше, профиль 2020 и 2040 у меня уже был. Я подобрал равные отрезки по длинне и отторцевал из на пиле. Алюминиевый профиль хорошо режется ножовкой по металлу, торцовочной пилой с диском по аллюминию или же ленточной пилой. Важно, чтобы торцы имели строгий рез в 90 градусов. Именно в таком случае будет полное прилегание к внутренней поверхности уголка.

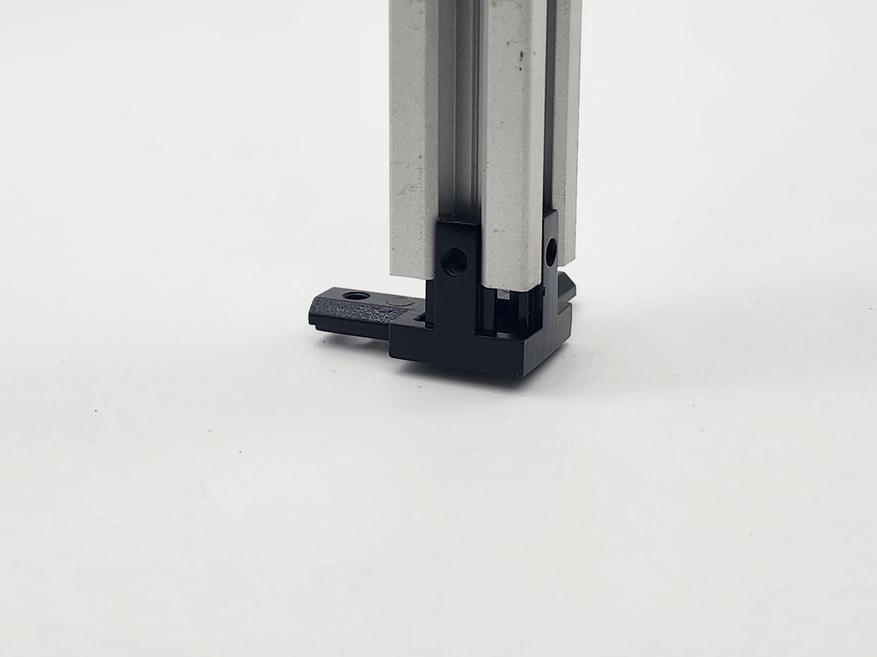

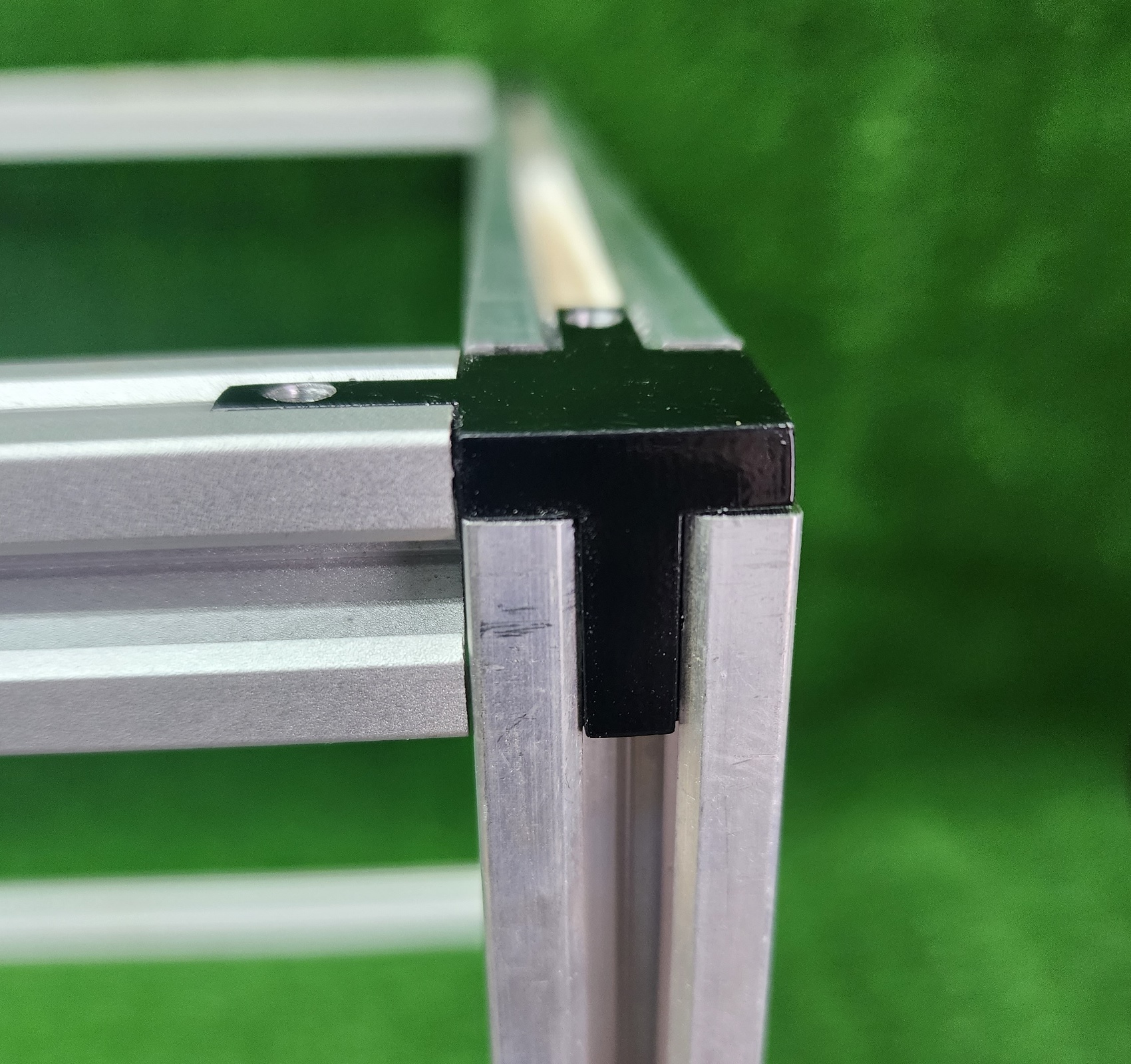

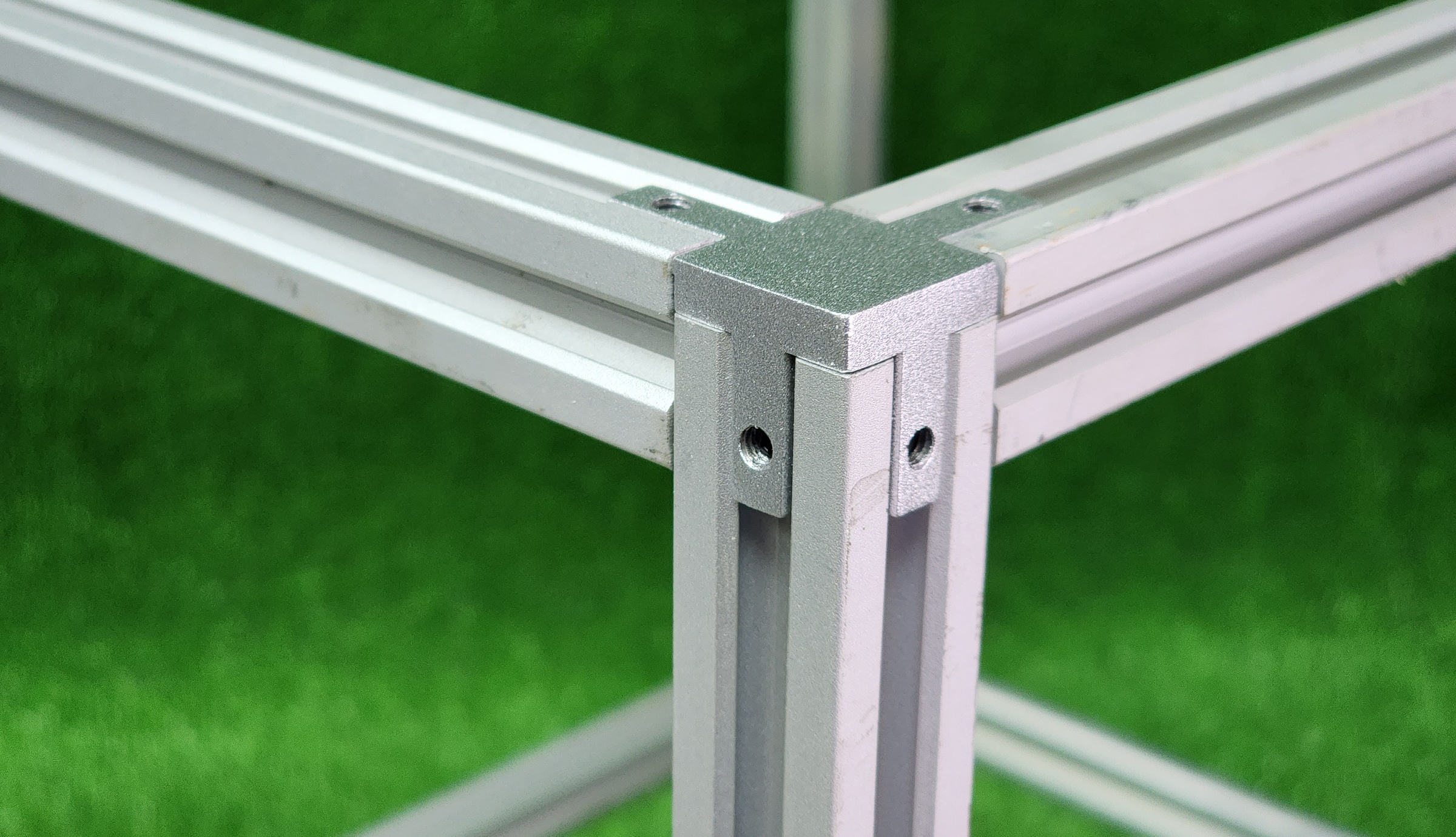

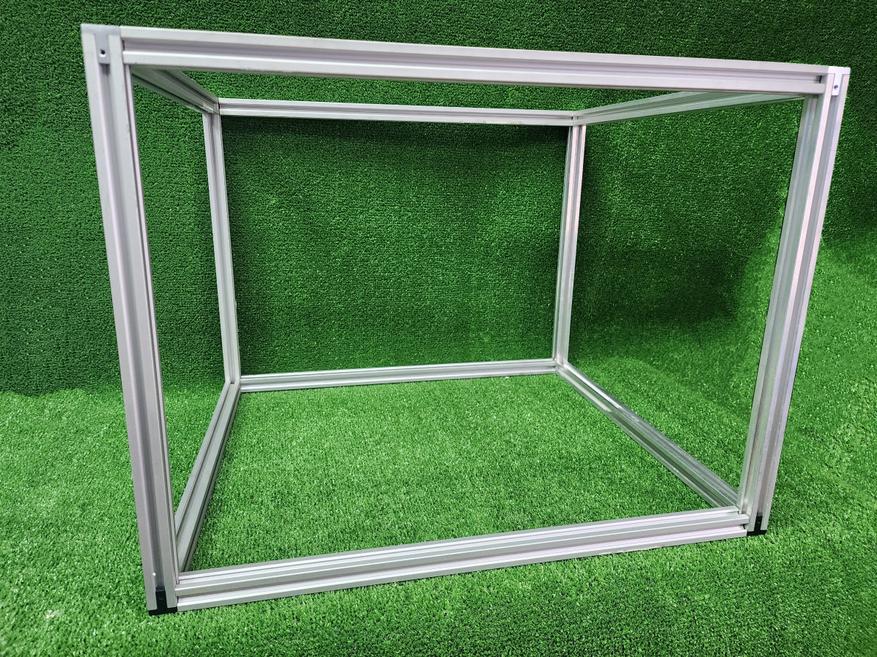

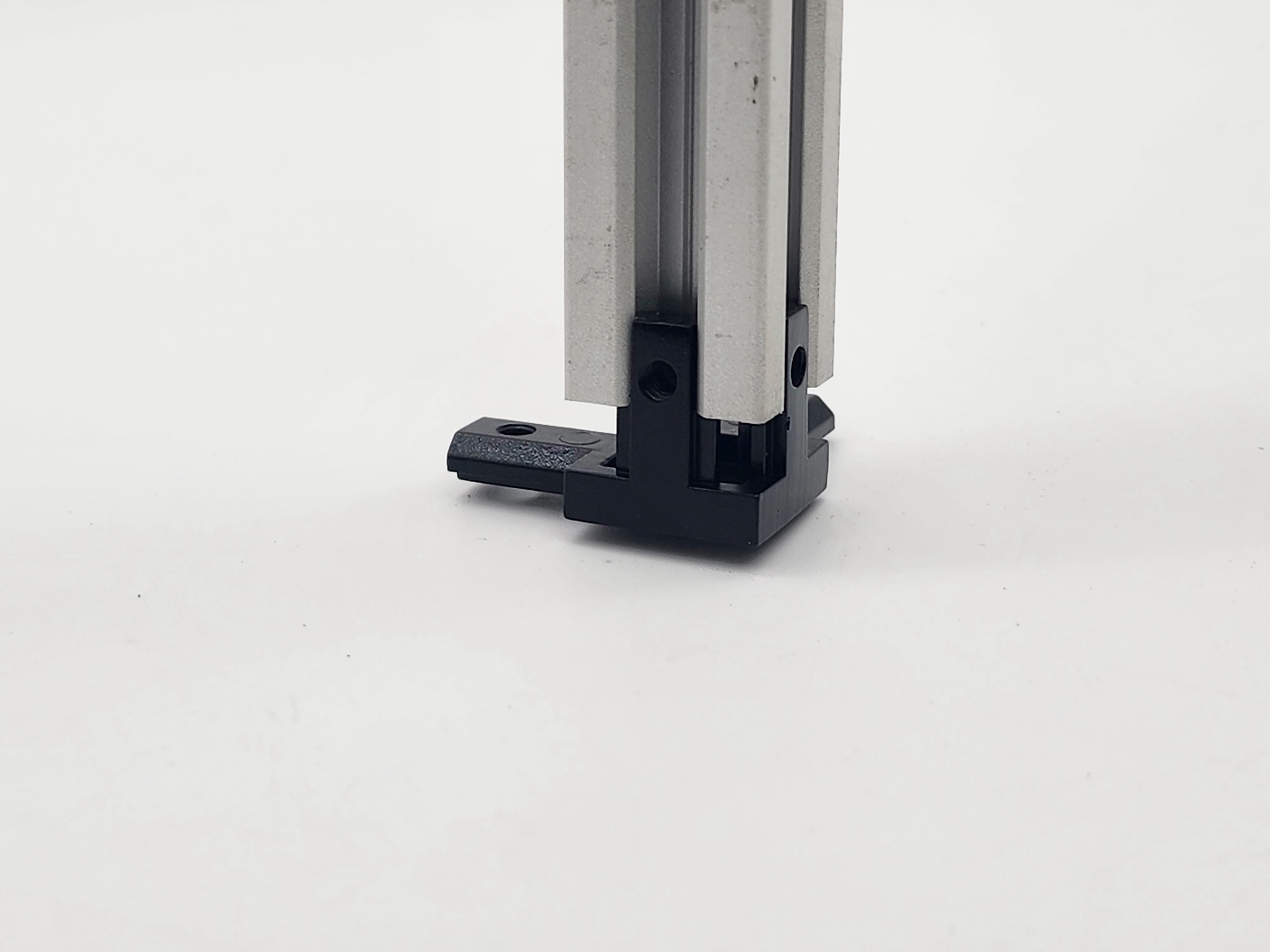

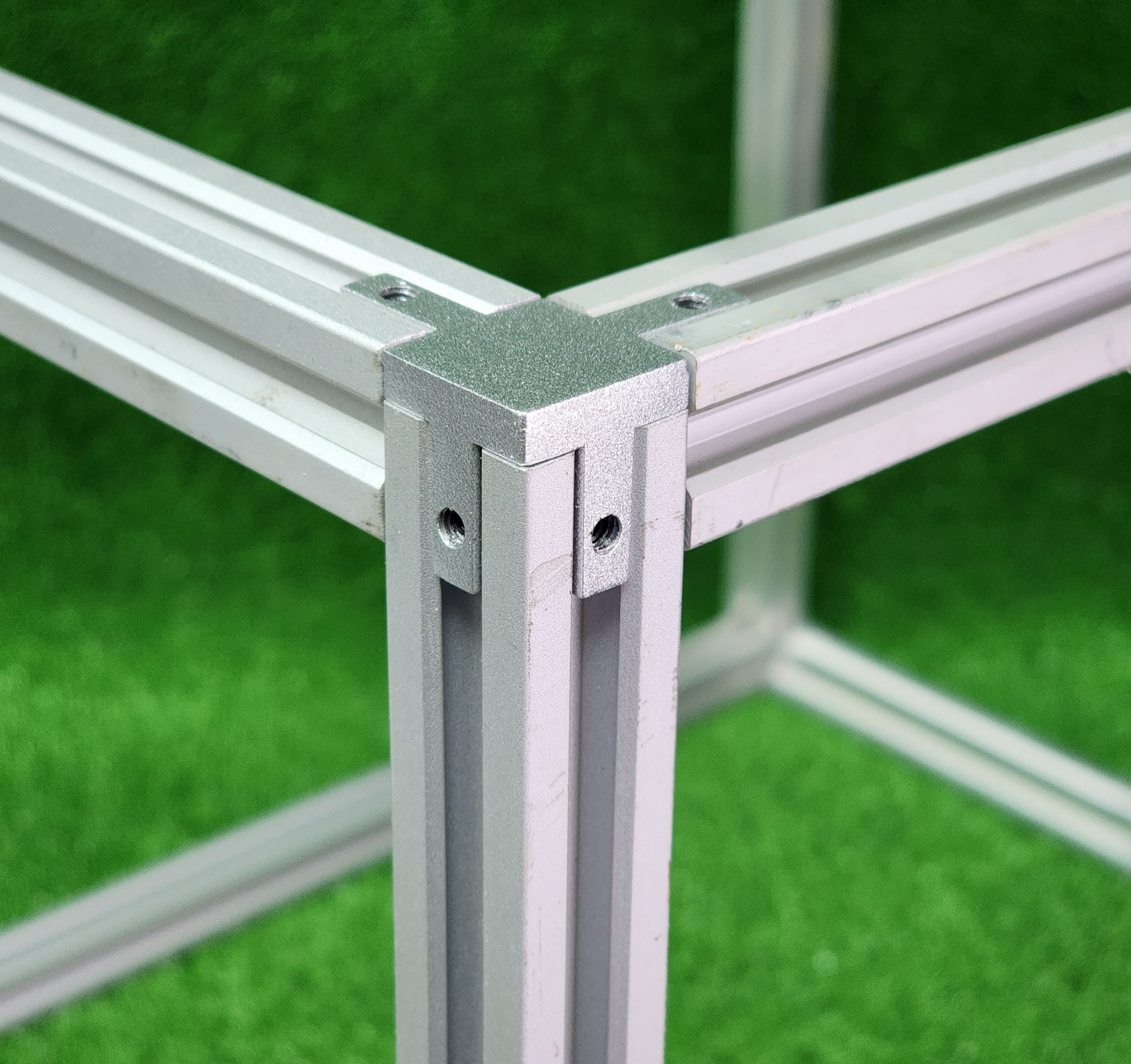

Отмечу, что крашенные в черный цвет уголки вставляются с некоторым натягом — китайские товарищи не учли технологический допуск на толщину покрытия. Устанавливаю уголки таким образом, чтобы получился симметричный куб. Как видно, уголки сидят плотно и не выступают за габариты самого профиля.

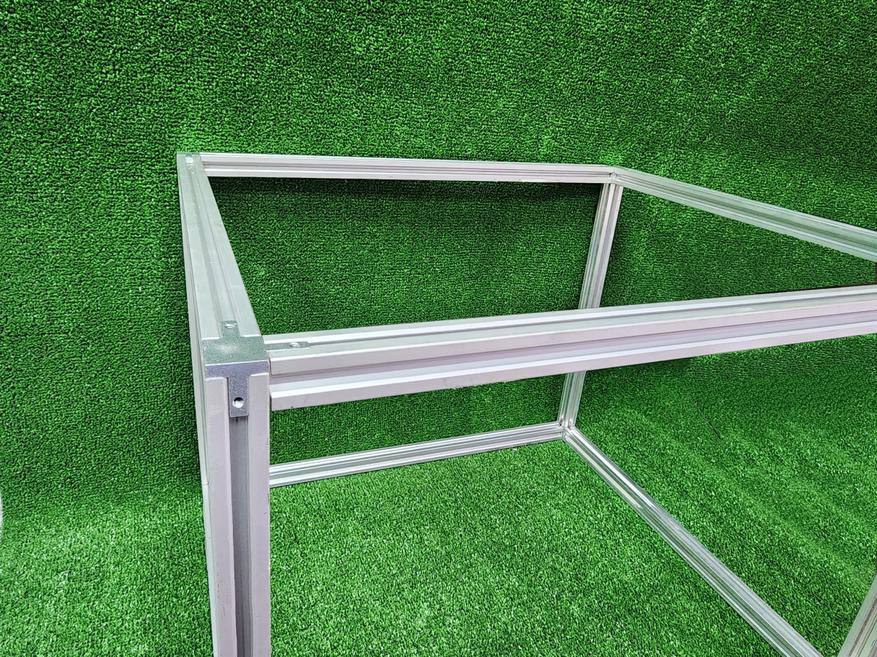

Про саму коробку я уже писал в обзоре мощной ударной дрели-шуруповерта Heimerdinger LB176S. Это небольшой защитный под обрабатывающий ЧПУ станок. Предполагается фрезеровка с использованием СОЖ и пневматического обдува, так что понадобился вот такой короб.
