Seek Thermal Shot Pro: лучший компактный автономный тепловизор высокого разрешения

| Гаджеты

Небольшой обзор того, что можно сделать с помощью тепловизора. На текущий день модель SHOT PRO от Seek Thermal является одной из самых доступных на рынке: это автономным тепловизор с высоким разрешением и сенсорным дисплеем, Wi-Fi и удаленным доступом, с совмещением видимого изображения с тепловым и возможность. пост-анализа температурного распределения уже после инспекции. Тепловизор имеет защищенный корпус (IP54) и емкий аккумулятор для длительной работы.

Я пользовался мобильными тепловизорами-приставками (для смартфона), впечатления противоречивые. На самом деле удобнее вот такой, в отдельном корпусе с дисплеем, с собственной батареей и с расширенными возможностями.

Официальный магазин Seek Thermal в России

Тепловизоры SEEK THERMAL в наличии

Я уже делал обзор на мобильный тепловизор Seek Thermal Compact, на бюджетный HT-102 и есть смысл ознакомиться со статьей по выбору тепловизоров. И не путайте тепловизоры и приборы ночного видения. Последние используются охотниками, но работают по совершенно другому принципу (пример:  прибор ночного видения Bestguarder с лазерной ИК подсветкой 850NM). Для сравнения — сейчас у китайских товарищей не купить тепловизоры высокого разрешения, в основной своей массе это 32 х 32 или 60 х 60 точек. Редкие модели имеют 240 х 156 точек, но цена у последних приближается к стоимости оригинальных тепловизоров SEEK THERMAL (USA).

 А модель Seek Thermal SHOT PRO имеет реально высокое разрешение: 320 на 240 точек. Частота обновления картинки составляет приемлемые 9Гц, есть возможность сохранения как фотографий для пост-анализа и отчета, так и записи видеоролика для контроля температурных изменений в динамике. У младшей версии Seek Thermal SHOT возможности те же самые, отличается тепловой матрицей с разрешением 206 х 156 точек.

Характеристики Seek Thermal SHOT:Характеристики Seek Thermal SHOT RPO:
Бренд: Seek Thermal
Модель:
Разрешение микроболометра: 206 х 156 точек
Разрешение оптической матрицы: 640х480
Угол обзора (FOV): 36°
Частота обновления: 9 Гц
Температурная чувствительность: 0.5 °С
Дисплей: 3.5"
Интерфейсы: USB-C, WiFi
Функции: Фонарик, SeekFusion, Wi-Fi Streaming, встроенная память
Защита от пыли и влаги: IP54
Приложение: Seek View
Бренд: Seek Thermal
Модель: SHOT PRO
Разрешение микроболометра: 320 x 240 точек
Разрешение оптической матрицы: 640х480
Угол обзора (FOV): 57°
Частота обновления: 9 Гц
Температурная чувствительность: 0.5 °С
Дисплей: 3.5"
Интерфейсы: USB-C, WiFi
Функции: Фонарик, SeekFusion, Wi-Fi Streaming, встроенная память
Защита от пыли и влаги: IP54
Приложение: Seek View

 Поставляется со всем необходимым для работы — сам тепловизор, подробнейшая инструкция на русском и английском языках, темляк, кабель USB-C.

Объектив защищен специальной формой, корпус — резиновыми вставками. В отличие от обычной версии Compact, в версии SHOT добавили камеру видимого диапазона, что позволяет оценивать саму картинку и накладывать на нее температурные маркеры. Заряжается и связывается с компьютером тепловизор через USB-C. Сенсорный дисплей позволяет комфортно управлять устройством даже на морозе. Встроенная точка доступа Wi-Fi обеспечивает удаленный доступ с памяти устройству, а также через приложение Seek View осуществлять удаленный мониторинг. Для установки предусмотрена резьба 1/4" (стандартная) для штатива.

  Приложение Seek View позволяет проводить полный анализ удаленно через подключение Wi-Fi.

 Про наложение изображения с камеры видимого спектра я уже говорил, получается примерно такая картина. Слева — термограмма, справа — результат наложения, с температурным маркером и шкалой. С помощью такого тепловизора можно оценить работу отопления, трубопроводов в деталях — найти место завоздушивания, засора, неправильно работающие элементы.

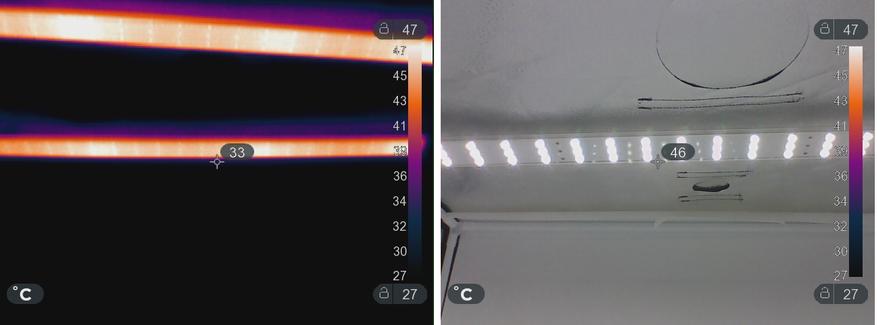

 Еще пример наложения картинки — LED освещение (из обзора Travor M80). На правой картинке результат после работы около получаса — световая панель слегка нагрелась.

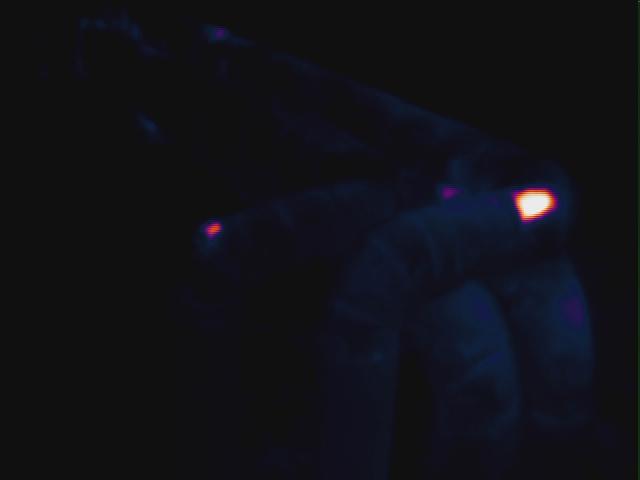

 С помощью тепловизора можно проводить оценку состояния автомобиля, в том числе работу системы охлаждения, подогрева. Например, можно посмотреть работу нитей подогрева стекла.

 Несколько слов про отличия от бюджетной Seek Thermal Compact версии.

Конечно, разница в цене обоснована, но Seek Thermal Compact  — это приставка к смартфону, без собственного питания, без памяти, без дисплея и без камеры видимого диапазона. Матрица у Compact составляет 206 х 156 точек, что весьма неплохо.

 Далее для примера будут снимки с Seek Thermal Compact, а после с Seek Thermal SHOT PRO, вы сможете оценить качество термоинспекции в деталях.

 С помощью Compact-тепловизора я осмотрел окно в подъезде и нашел источник утечки (на фото минус 2 градуса).

То же самое с наложением картинки на SHOT PRO. На выбранные участки можно установить температурный маркер.

 А теперь результат совмещения видимого и теплового изображения — проблемное место локализуется моментально, это ввод газовой трубы без должной теплоизоляции.

Еще пример — нарушена термоизоляция теплотрассы. Срочно звоните в управляющую компанию))))

 Результаты термоинспеции дома тепловизорами Seek Thermal Compact и Seek Thermal SHOT PRO.  Горячие места подсвечиваются, можно выбрать контрастную цветовую схему (палитру). Локализуются места утечек с нарушением теплоизоляции крыши.

 То же самое, но в высоком разрешении.

 Охотникам тепловизор тоже пригодится — животных можно различить на фоне местности, особенно зимой.

Показательно, что устройство позволяет увидеть тепловой след. Доступна температурная разница до 0,5 градуса (!).

Софт позволяет зафиксировать разницу температур до минимальной — четкий отпечаток ладони, сохраняющийся через некоторое время. Руку я убрал, а поверхность в течение нескольких минут излучает тепло.

Несколько бонусных термограмм)))

Горячие девушки на морозе.

В соседнем доме была обнаружена утечка тепла — строители забыли изолировать стыки швов между панелями.

И  у себя в доме на чердаке нашел проблемное место — поддувает с улицы.

Супермаркет с установкой промышленных кондиционеров.

Тепловизор пригодился при настройке 3D-принтера Tronxy XY-2 Pro

Можно проверять работоспособность и равномерность подогрева стола и сопла.

Попробуйте сравнить стоимость действительно дорогого тепловизора и реально оценить ваши «хотелки». Seek Thermal SHOT PRO является самым адекватным выбором тепловизором с матрицей 320 х 240 точек. Да и в целом, тепловизор весьма и весьма полезный в быту. Уже обнаруженные и своевременно устраненные проблемы с отоплением и теплоизоляцией крыши на текущий день практически окупили его приобретение.

 Из плюсов отмечу:
+ самое высокое разрешение из доступных тепловизоров за минимальную стоимость;
+ наличие Wi-Fi модуля и удаленной работы;
+ функция совмещения  фотографий;
+ защита IPX4
+ мощная батарея и беспроблемная работа в мороз;
+крепление на штатив;

Так что можно смело рекомендовать модель Seek Thermal SHOT PRO (или младшую Seek Thermal SHOT) к приобретению. Сейчас действует купон на скидку в 10% IXSHOT на весь ассортимент Seek Thermal.
