Меняем мотор в радиоуправляемой машине. Обзор 550-го коллекторного мотора Surpass Hobby SP2171

Сегодняшний небольшой пост посвящен коллекторному мотору для радиоуправляемой машинки масштаба 1 к 10. Посмотрим, что интересного предлагают китайские производители. Установим мотор на шасси AXIAL SCX10 и проверим в деле.

Введение

Моторы для радиоуправляемой (RC) техники в основном используется двух видов: электрические и бензиновые. Более распространённые электрические делятся на две большие категории: коллекторные и бесколлекторные.

Главное отличие, что в коллекторном моторе есть щетки, а в бесколлекторном магнит вращается в магнитном поле без трения. И в целом коллекторные моторы проще, дешевле, но менее долговечны, чем бесколлекторные. Которые так же могут похвастаться большей скоростью и мощность и высоким КПД. Но для этих моторов нужны разные регуляторы (ESC).

У меня на DIY радиоуправляемой машинке стоит 550-й коллекторный мотор. 550 — это типоразмер, длина корпуса, для ориентира — в машинке мотор как в среднем шуруповерте. Мотор, хоть и не боится воды, но без профилактики, за сезон приходит в негодность. Машинка трофийная и ездит по воде и грязи.

Вот и очередной уставший бюджетный мотор потребовал замены, решил попробовать продукцию бренда Surpass Hobby, их моторы чуть подороже, но имеют хорошие отзывы и большой выбор характеристик.

Технические характеристики

• Модель: SP2171
• Тип: коллекторный 550
• Ротор: 5 Slot
• Витки: 12T
• Диаметр выходного вала: 3.175 мм
• Рабочее напряжение: 7.4 В
• Ток без нагрузки:＜2.1 A
• Обороты без нагрузки: 13000±12% об/мин
• Ток под нагрузкой: 8.9-49.3 A
• Крутящий момент: ≥2410.3 г*см
• Диаметр: 36 мм

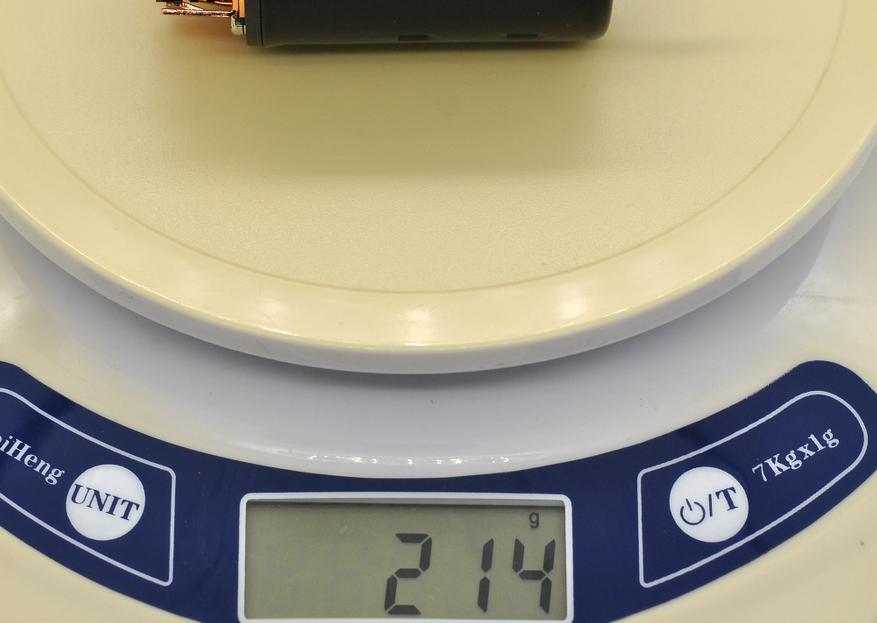

• Масса: 215 г.

Упаковка и комплект поставки

На выбор в этом лоте есть не только типоразмер (540 или 550), а так же количество витков (13-80) и количество якорей ротора (3 или 5). Чем больше витков на моторе, тем ниже момент и ниже скорость, а количество якорей влияет на плавность старта.  Я взял 12T, чтобы добавить скорости на прямой, момента у моей машинки и так с запасом.

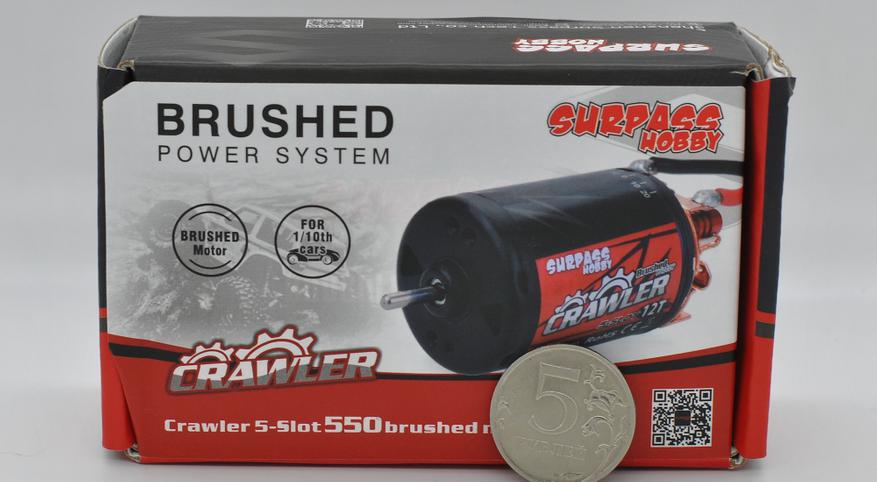

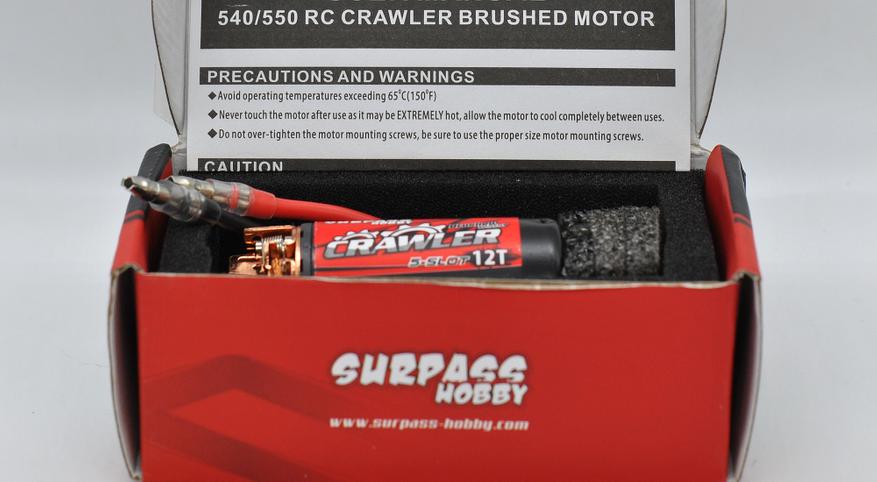

Поставляется мотор в коробке с полиграфией и наименованием бренда. Внутри коробки защитная мягкая вставка.

Изготовлен мотор в Китае.

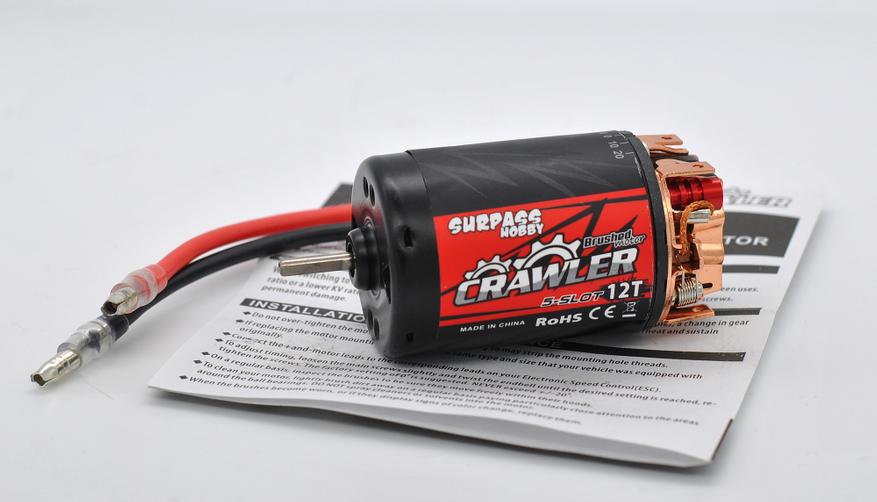

Комплект поставки:

• Мотор 550 12 T 5 slot
• Кабели 14 AWG 12 см с разъемом tamiya

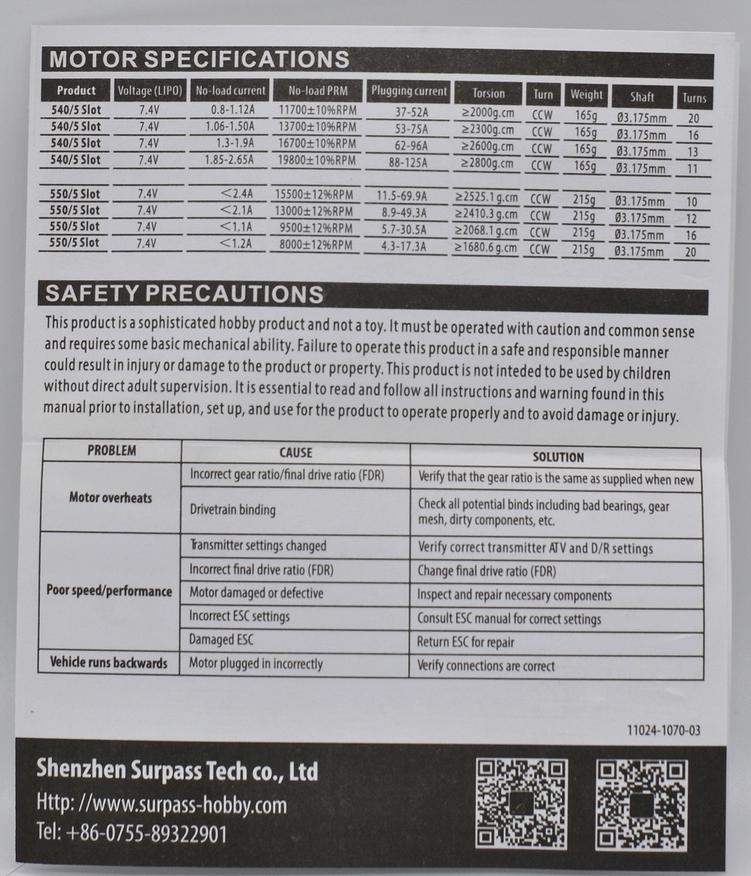

• Руководство пользователя на английском

Внешний вид

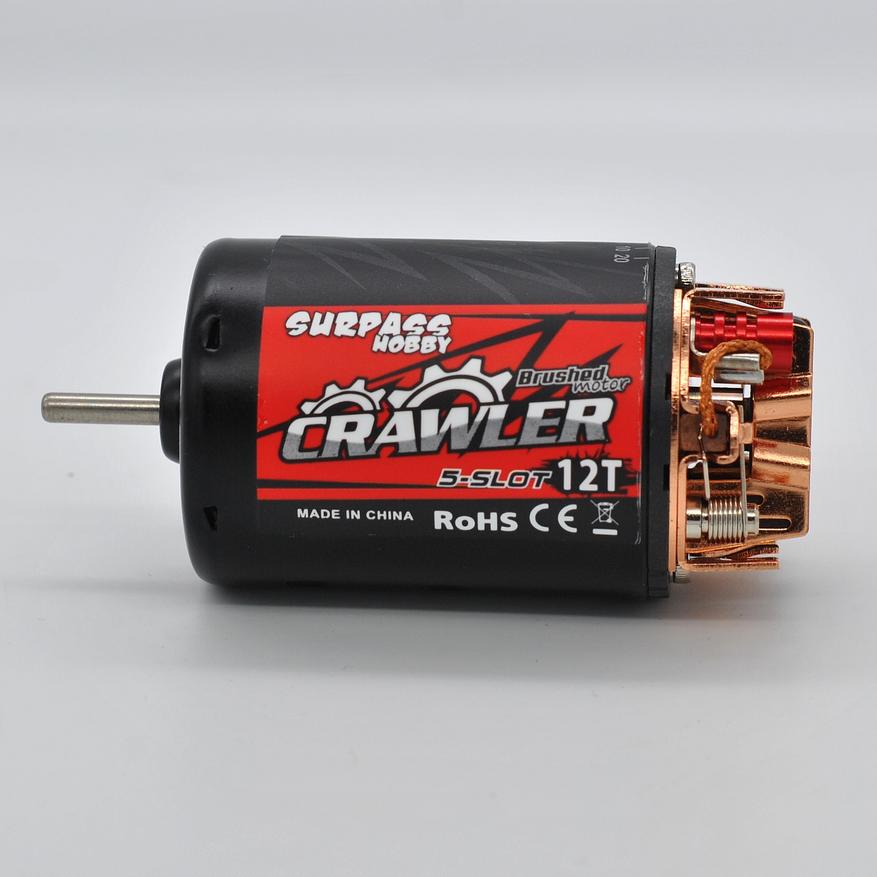

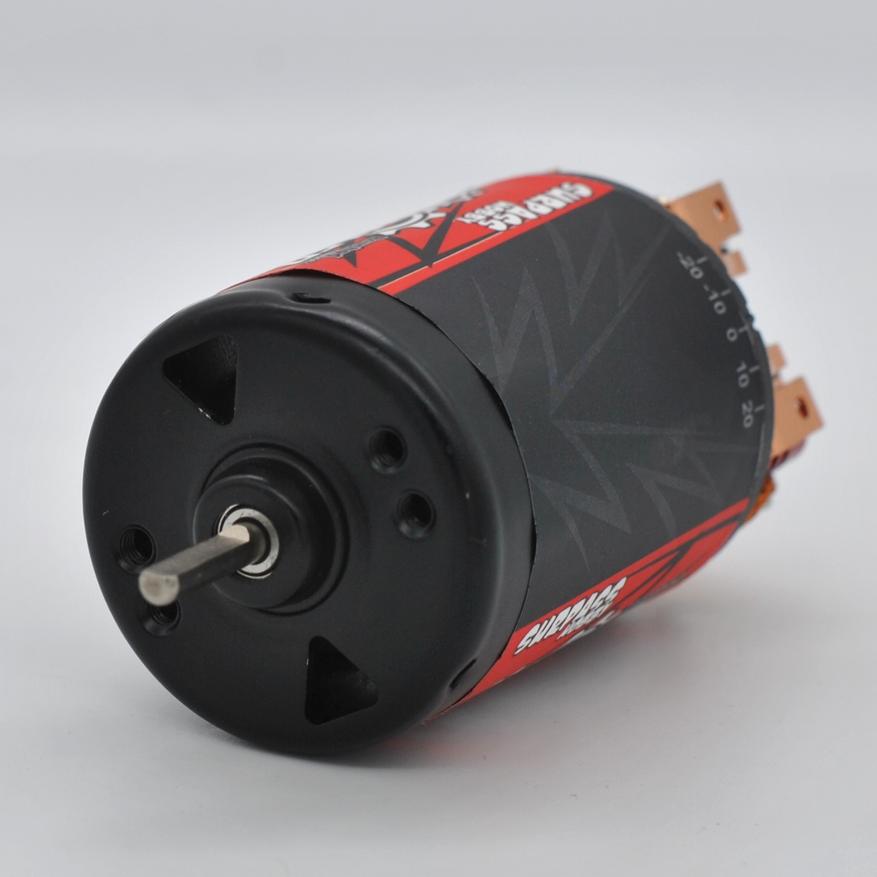

Переходим к внешнему осмотру мотора. Размеры соответствуют заявленным.

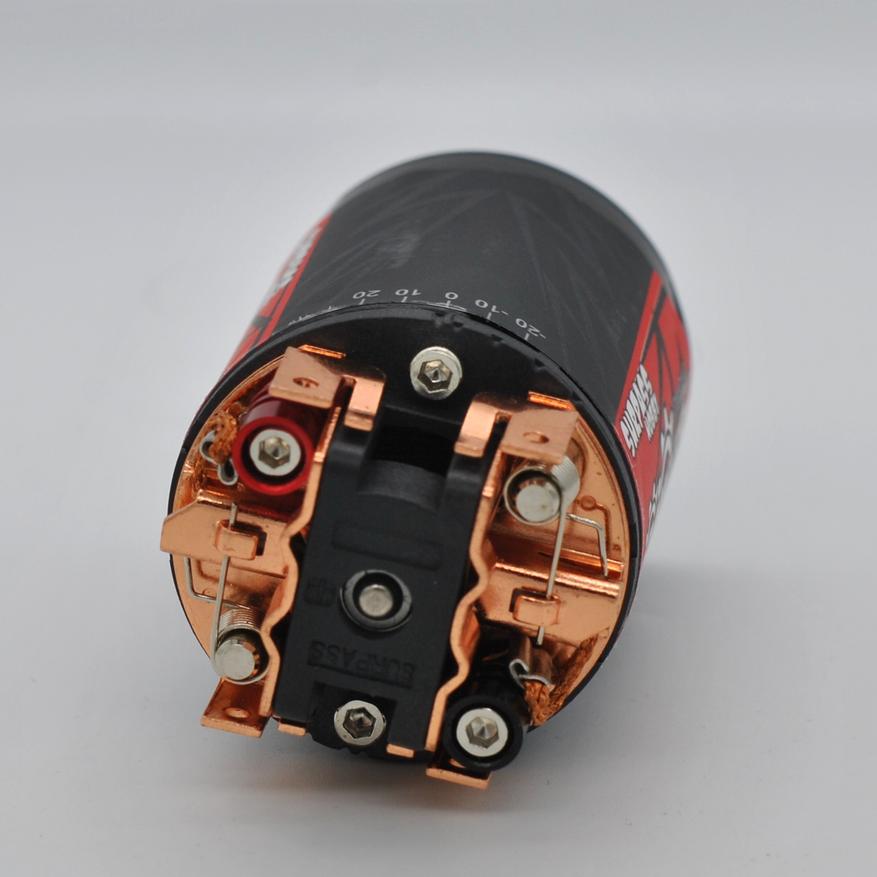

Вал ротора с двух сторон стоит на «промышленных» подшипниках с защитным кольцом. Выходной вал для установки зубчатой шестерни (пиньона) диаметром 3,17 мм с лыской для установочного винта. Крепление на пару винтов М3 — тут все стандартно.  На задней части пружинки поджима щеток и место для пайки проводов к регулятору.

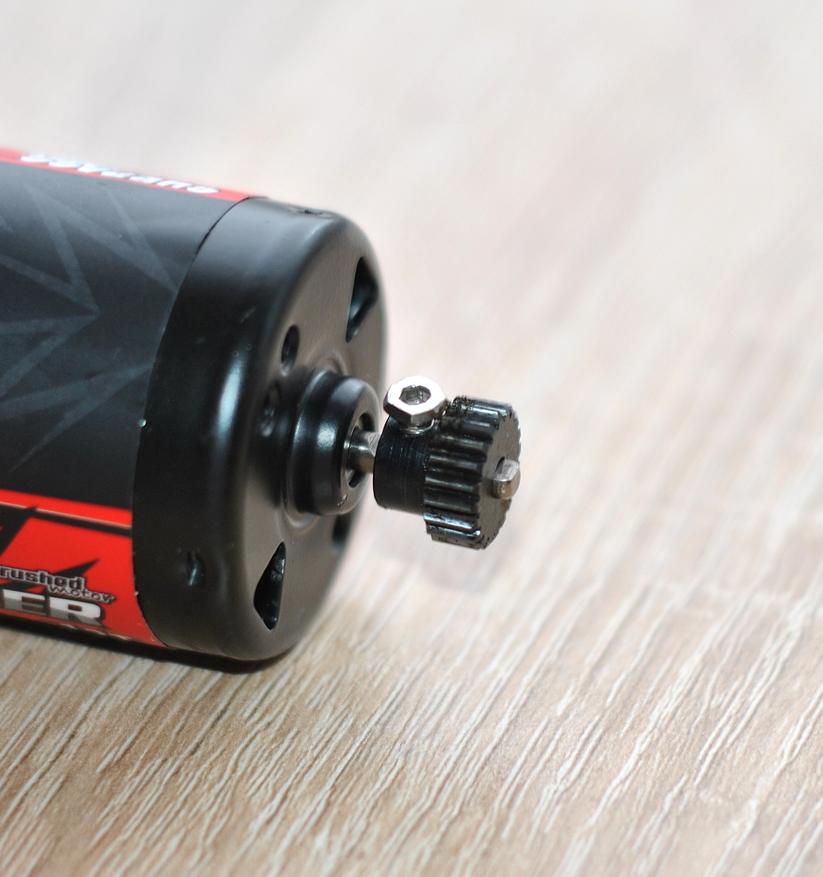

При установке зубчатой шестерни (21 зуб) на вал, постоянная проблема с установочными винтами. Они М3 под внутренний шестигранник, который постоянно норовит сорваться. Пришлось обточить обычный винт м3 на мини-гриндере.

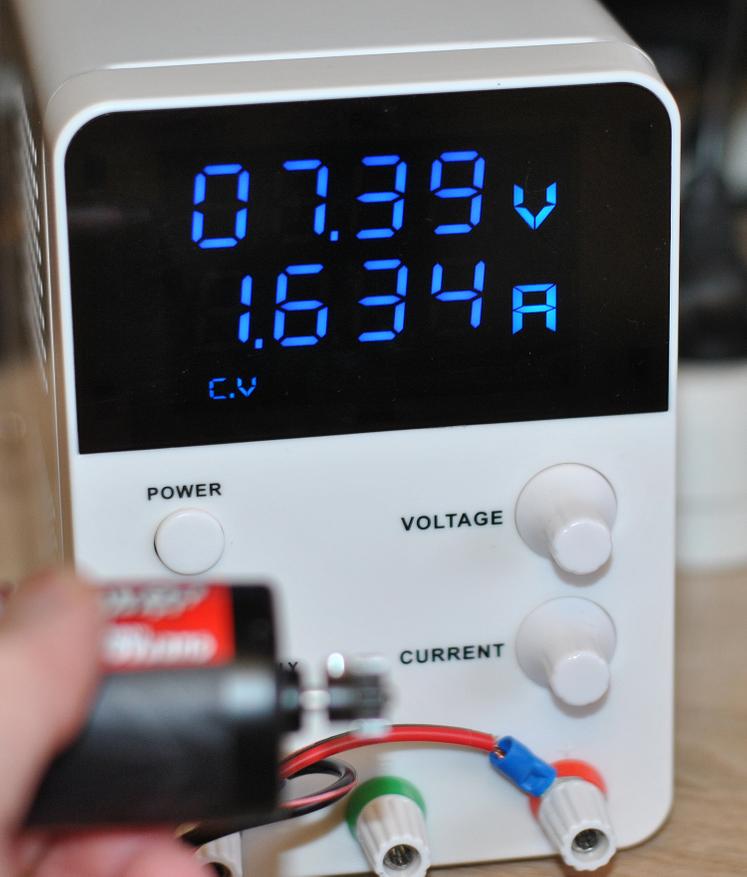

Проверяем мотор от регулируемого блока питания — вращается плавно. Корпус из алюминиевого сплава на холостых оборотах не греется.

Установка

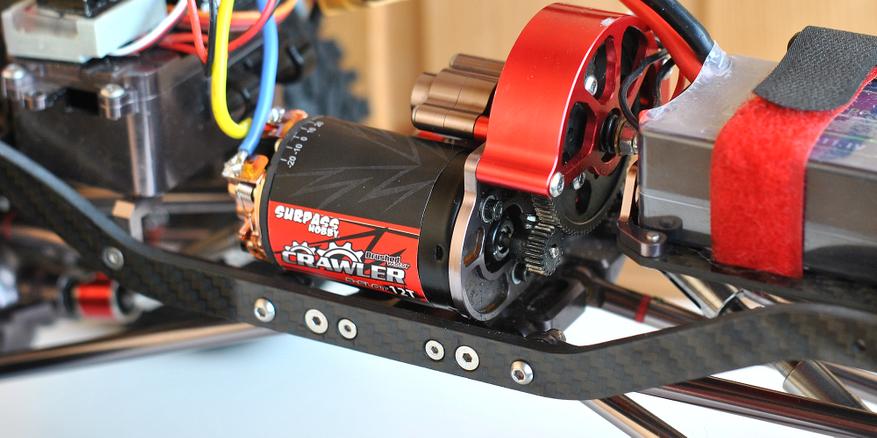

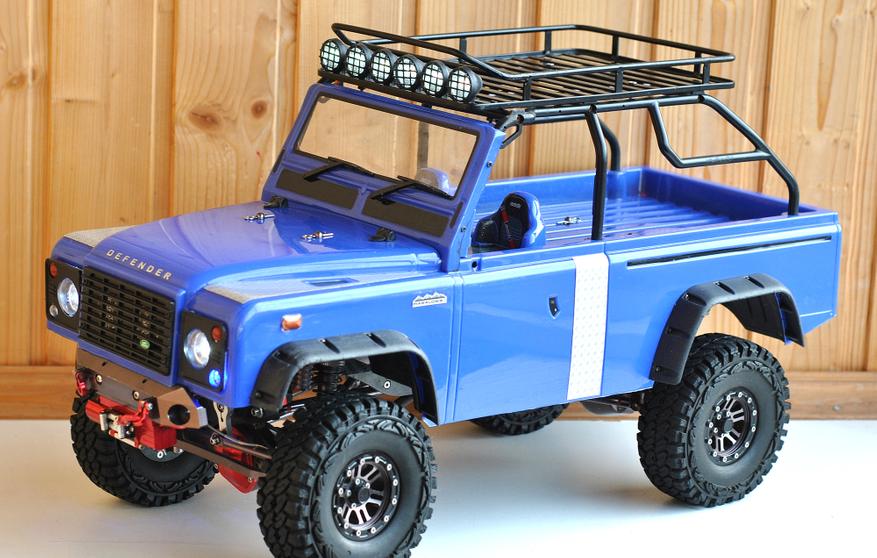

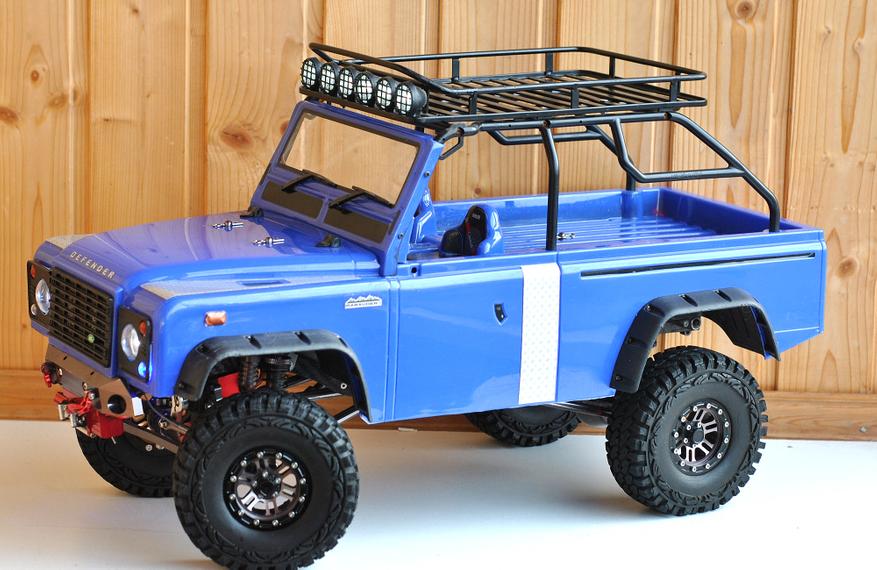

У меня шасси масштаба 1:10 клон AXIAL SCX10 из карбона и алюминия с центрально моторной компоновкой и колесной базой 313 мм. За крутящий момент я не беспокоюсь, коэффициент редукции трансмиссии высокий.

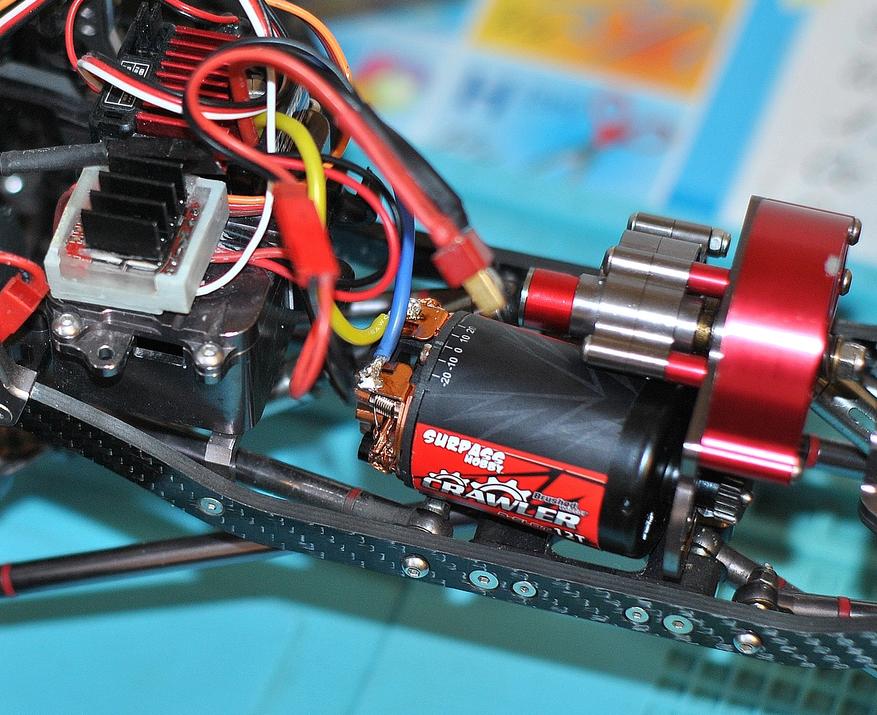

Припаиваем выводы от регулятора, паяются легко — контакты у мотора с омеднением. Далее, прикручиваем мотор на раму, обеспечивая зацепление шестеренок.

Регулятор стоит самый обычный, но надежный WP-1060 60A ESC от HobbyWing. Второй ESC с самодельным корпусом, слева от него отвечает за мотор лебедки. Питается все от 2S (7,4 В) аккумулятора.

Заключение

Коллекторные моторы от Surpass Hobby мне понравились, качество изготовление высокое, выбор характеристики большой. Машина едет с новым мотором плавно без рывков, крутящего момента и скорости достаточно.

Покупал тут

Еще статьи по теме радиоуправляемой техники:

• Внедорожники 1:10
• Внедорожники меньшего масштаба
• Быстрые лодки с БК моторами

Спасибо за внимание. Удачных покупок!
