Замена аккумулятора на Huawei Nova

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Гайд | Своими руками (DIY)

Качественный и недорогой смартфон Huawei Nova имеет литий-полимерную (Li-polymer) батарею с емкостью 3020mah, которой вполне хватает для обычного пользования устройством на протяжении дня. Для своего сегмента телефон хорошо справляется с повседневными функциями. До момента, пока батарея не потеряет свою емкость после 500-600 циклов разряда-заряда, телефон начнет быстро разряжаться или даже выключаться. В таком случае лучше, конечно, заменить источник питания.

С этой статье пошагово расскажу, как осуществляется замена аккумулятора в Huawei Nova. Обратите внимание, что данная инструкция имеет информативный характер, я не призываю осуществлять ремонт без соответствующих навыков, инструментов и опыта. Сложность оцениваю как «среднюю». Задняя крышка не бетонная, лучше потратить чуть больше времени на открытие, чем повредить ее.

Примерное время на замену – около часа.

Инструменты, которые буду использовать:
  • Пластиковые отмычки «Вскрыватели»;
  • Магнитный коврик для хранения винтов (можно взять любую коробку);
  • Пинцет;
  • Стальную широкую лопатку;
  • Пластиковая лопатка для отсоединения разъемов;
  • Присоску;
  • Отвертку PL1;
  • Отвертку PH00;
  • Спирт для обезжиривания;
  • Аккумулятор Huawei (Я взял аналог высокого качества, или по-другому «Премиум» за 720руб);
  • Двухсторонний скотч (у меня клейкие ленты были в комплекте с АКБ).
Пункт 1 – Выключаю Huawei
  1. Удерживаю кнопку питания, до появления меню. Нажимаю «Выключить».
  2. Надо дождаться пока экран погаснет.
Пункт 2 – Откручиваю винты у разъема зарядки
  1. Использую отвертку PL1, чтобы открутить два винта, которые расположены у разъема зарядки.
Пункт 3 – Достаем лоток SIM-карты
  1. Использую специальный открыватель лотка или просто булавку, чтобы открыть лоток.
  2. Далее вытаскиваю его и откладываю в сторону.
Пункт 4 – Снимаем заднюю крышку

А вот здесь придется потратить побольше времени. Так как крышка устройства достаточно хрупкая, нужно быть аккуратным, чтобы не повредить ее при открытии.

  1. Поместив присоску на крышку, аккуратно тяну вверх, прижимая экран «Вскрывателем» до появления зазора между панелью и экраном.
  2. Далее вставляем Вскрыватели в зазоры и проводим по краям, чтобы отсоединить заднюю панель.
  3. Слегка приоткрываем крышку. Резко тянуть нельзя, чтобы не повредить гибкие шлейфы и датчик отпечатка пальцев, которые соединяют дисплей и панель.
Пункт 5 – Отсоединяем датчик отпечатка пальца
  1. Для того чтобы отключить датчик, нужно сначала снять небольшую пластинку, под которой располагается датчик.

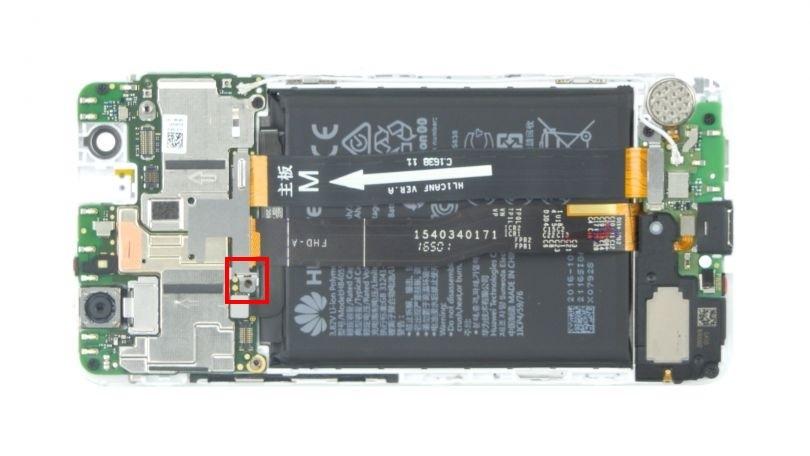

  2. Откручиваем винт (отмечен красным на фото), который закрыт наклейкой и снимаем защитную пластину. Отсоединяем шлейф.
Пункт 6 – Отключаем аккумулятор

Используя пластиковую отмычку (или лопатку, кому как удобно) открепляем разъем гибкого шлейфа.

Пункт 7 – Снимаем другие гибкие шлейфы

Для того, чтобы снять остальные шлейфы, необходимо сначала освободить разъемы. Для этого нужно открутить винты на защитной пластине.

  1. Откручиваем винты, откладываем их в сторону. Я стараюсь разделять винты из каждого шага, чтобы потом не перепутать.
  2. Снимаем защитную пластинку.
  3. Используя пластиковую лопатку, отсоединяю разъемы шлейфов на материнской плате.
  4. Также, нужно отсоединить антенну на нижней плате.
  5. После этого можно добраться до еще одного винта пластины уже на нижней плате.
  6. Откручиваем этот винт и снимаем пластину, чтобы отсоединить большой шлейф со стрелкой.
Пункт 8 – Вытаскиваем аккумулятор

В этом пункте нужно размягчить клей с помощью теплового фена. Делаем это аккуратно, не перегревая батарею.

  1. Отодвигаю оставшийся шлейф в сторону и, с помощью широкой лопатки приподнимаю аккумулятор со всех сторон.
  2. Дёргать резко тут нельзя, чтобы не повредить соседние компоненты. Впрочем, батарея не требует применения физической силы, выходит вполне легко.
Пункт 9 – Устанавливаем новую батарею

Для начала ее необходимо подготовить к установке – обезжирить, и нанести двухсторонние липкие ленты (можно двухсторонний скотч). Отодвигая гибкий шлейф, вставляем новый аккумулятор в дисплей. Слегка нажимаю, чтобы он надежнее приклеился к корпусу.

Пункт 10 – Подключение шлейфов и антенн
  1. Возвращаем на место широкий гибкий шлейф со стрелкой, подсоединяем разъемы на материнской плате и нижней плате. Стрелка должна показывать вверх.
  2. Ставим пластину на место в нижнюю плату, она должна вставать с легким щелчком. Далее закручиваю ее одним винтом.
  3. Подключаю обратно антенный кабель к нижней и верхней плате.
  4. Потом присоединяю оставшиеся разъемы (кроме аккумулятора).
  5. В конце ставим пластину, которая должна прикрыть эти разъемы. Она должна встать с легким щелчком. Закручиваю 1 винтом.
Пункт 11 – Подключаем батарею

Подсоединяю разъем аккумулятора к материнской плате.

Пункт 12 – Подключить разъемы задней крышки и платы

Теперь нужно обратно подсоединить датчик отпечатка пальцев.

  1. Разъем дисплея подсоединяется к металлической пластинке. Слегка нажимаем на разъем чтобы подключить.
  2. Нужно не забыть прикрутить обратно защитную пластину. Одним винтом.
Пункт 13 — Устанавливаем заднюю крышку

Почти все. Осталось вернуть заднюю панель на место. Она защелкивается у верхнего края (где камера). Держим крышу ровно над устройством и защелкиваем сверху. Аккуратно, без особых усилий давим на крышку по краям, чтобы она встала на место.

Пункт 14 – Возвращаем лоток SIM-карты

Просто возвращаем лоток на место. Он должен войти без труда.

Пункт 15 – Затяните винты у разъёма зарядки

Закручиваю винты у разъема зарядки отверткой PL1, таким образом они будут удерживать крышку закрытой.

Далее, нужно включить смартфон и проверить работоспособность всяких функций, чтобы убедиться, что ремонт осуществлён правильно.

Аккумулятор на Huawei беру как обычно тут, 720р за Премиум. А Pisen'овский стоит уже около 1тыс.

Если вдруг, кто-то меня не послушал и, все-таки начал сам осуществлять ремонт и сломал крышку, то берите сразу новую. Иначе вся ваша замена АКБ может пойти под хвост коту, если задняя панель будет дырявая или мятая. За 450р можно урвать белую крышку.

Спасибо за внимание!
