Xtuga MX5: обзор базового 4-канального микшера

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Мы уже не раз говорили о аудиоплеерах, усилителях и даже портативных ЦАП, сегодня же нам предстоит рассмотреть недорогой 4 канальный микшер: XTUGA MX5.

Характеристики
  • Чип: PT2399
  • Выходной уровень: 300 мВт на 32 Ома
  • Наушники: до 200 Ом
  • Диапазон частот: 20 Гц – 20 кГц
  • Размеры: 105 мм x 56 мм x 15 мм
  • THD: < 0.03% на 1 Кгц.
  • Микрофон: +60 dBu
  • Линейный вход: +30 dB
  • Стереовход: +20dBu
  • EQ: 80 Гц + 12кГц
Видеоверсия обзора
Распаковка и комплектация

Приходит микшер во внушительной картонной коробке, на лицевой стороне которой изображена младшая и старшая модели устройства. В нашем случае, внутри находится именно младшая версия: XTUGA MX5.

Рассматривая коробку, можно заметить, что на ней со всех сторон значится гордое PROFESSIONAL AUDIO, что конечно же не совсем правда.

Внутри мы находим DVD диск с программой CUBASE AI4 для Windows и Mac. Мои предположения о наличии там драйверов не оправдались.

Как и коробка, инструкция также рассчитана на обе версии. В ней описано назначение каждого из функциональных элементов и приведены основные технические характеристики.

Для подключения к компьютеру идет специальный кабель.

Ну и последний элемент комплектации — это блок питания на 17 вольт 0.5 ампер с европейской вилкой.

Дизайн/Эргономика

Внешне микшер выглядит очень презентабельно и убирать его в стол, как я сделал со своей звуковой картой E-MU, совсем не хочется.

Корпус практически полностью выполнен из металла, за исключением боковых пластиковых насадок.

На переднем торце никаких функциональных элементов нет.

Сзади находится разъем под питание и кнопка включения. Хорошим тоном было бы убрать туда же вход для соединения с ПК, но увы.

С боков, как я уже писал выше, только пластиковые насадки с надписью MIXER. Что является абсолютной правдой — это действительно микшер.

Днище тоже металлическое.

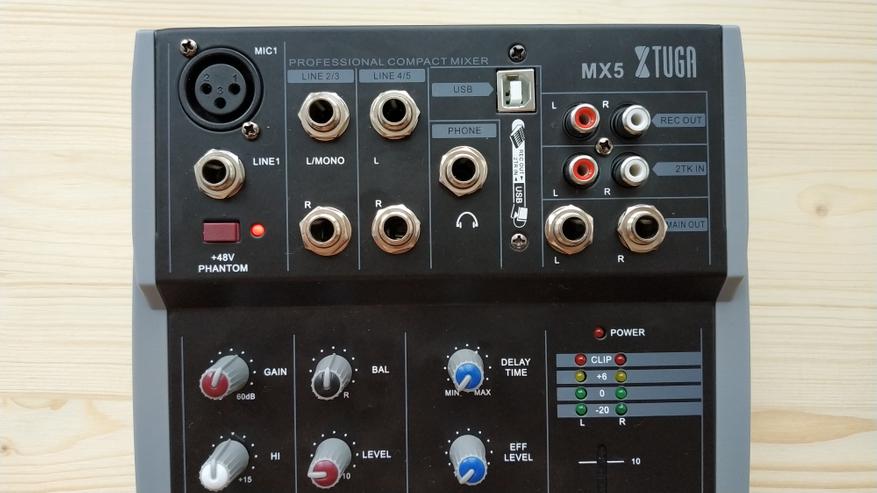

Ну а все самое вкусное мы находим на верхней части устройства.

Тут располагается два выхода под микрофон с возможность включения фантомного питания +48 вольт. Конечно же, первым делом я подключил все имеющиеся у меня микрофоны. Однако, поскольку никакого предусилителя тут нет, то чувствительность микрофонов оказалось очень средней и меня она откровенно не устроила.

Рядом находятся 4 монопорта линейных входов. Используя соответствующий разветвитель я подключал к ним свой Hi-Res плеер — все работает корректно. Следующий пункт — стереовыход под наушники.

Далее идет вход для подключения к ПК.

И в самом конце находится выход на внешнюю акустику через тюльпаны, аналогичный вход и два разъема балансного выхода для мониторов. Первый — используется чтобы подключить ваши колонки через тюльпаны, а третий — через 6.3 мм. штекеры. Сделано это с закосом под профессиональное оборудование, которое подключается к микшеру раздельно. Второй же — это стандартный вход для подключения внешнего источника, но уже через тюльпаны. Ко входу я подключил свой смартфон, а к выходу — мониторы Yamaha. Меня поразило в первую очередь то, что вся эта система заработала вообще без коммутации с компьютером. То есть у нас в руках действительно микшер и подключение к ПК — это скорее удобная, но совсем не обязательная опция. Почему я говорю об этом так подробно? Дело в том, что я уже несколько лет ищу возможность воспроизводить музыку с аудиоустройств напрямую на мониторы, минуя ноутбук. И вот моя мечта осуществилась: в XTUGA MX5 это не просто возможно, но и есть варианты сделать это разными способами.

Нижняя часть XTUGA MX5 содержит в себе различные ручки регулировки.

Слева идет самый богатый блок, предназначенный для микрофонных входов. Сверху вниз мы находим регулятор усиления GAIN, потом 2 полосный эквалайзер HI-LOW, индикатор перегрузки и классическая пара баланс-уровень. Если кто не в курсе, баланс (он же паннинг) отвечает за распределение сигнала между правым и левым каналом громкоговорителя, а уровень — непосредственно за громкость сигнала. Поскольку в микшере смешивается несколько источников, то таким образом можно например сместить гитару влево, синтезатор вправо, а вокал оставить по центу и отрегулировать все это по громкости.

На 2, 3, 4 и 5 линейные входы мы имеем только пары баланс-уровень, при этом регулятор на 4, 5 также отвечает за сигнал по USB. То есть, если вы используете микшер в качестве звуковой карты, то эти регуляторы будут напрямую влиять на выходной сигнал. На практике это означает, что LEVEL также регулирует громкость и если вы уберете его в ноль, то звук идти не будет.

Блок эффектов, в моем случае, почему то работать отказался. По идее, используемый PT2399 содержит в себе поддержку эффекта эха. Но при выкручивании уровня, у меня добавляется только белый шум.

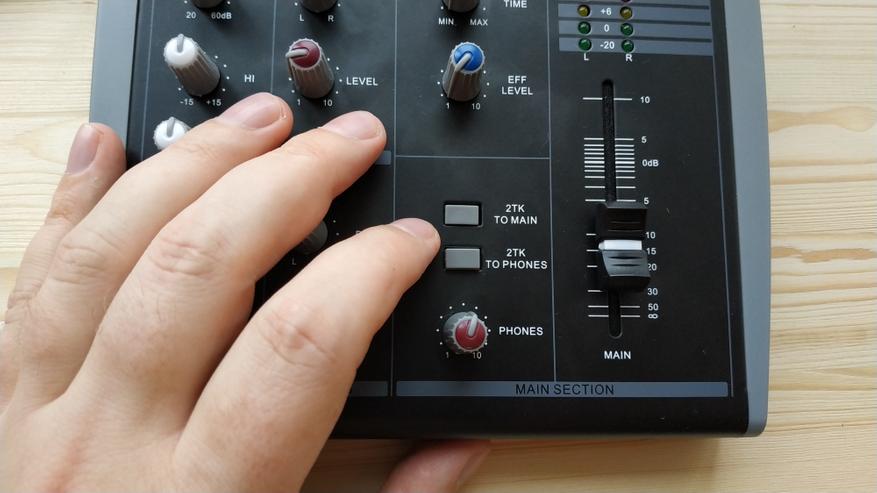

Ниже находится кнопка включения подачи входного сигнала через тюльпаны и кнопка вывода на наушники. Для наушников тут же находится регулятор уровня.

Последним идет индикация работы, уровня и перегрузки. Завершает конструкцию слайдер основной громкости.

Все кнопки микшера выполнены из пластика и имеют четкий тугой ход. Регуляторы ходят плавно, а в случае баланса имеется физическое нулевое значение. Слайдер дает легкий ход вначале, затем идет более туго и в конце опять имеет легкий ход. Все элементы управления хотя и не предел мечтаний, но работают четко и уверенно — у меня к ним претензий нет.

Драйверы

В начале обзора я писал, что драйверов на входящем в комплект диске я не нашел. Поиски в интернете также ни к чему не привели. Итогом, микшер XTUGA MX5 работает на стандартном наборе драйверов, без поддержки ASIO и Hi-Res.

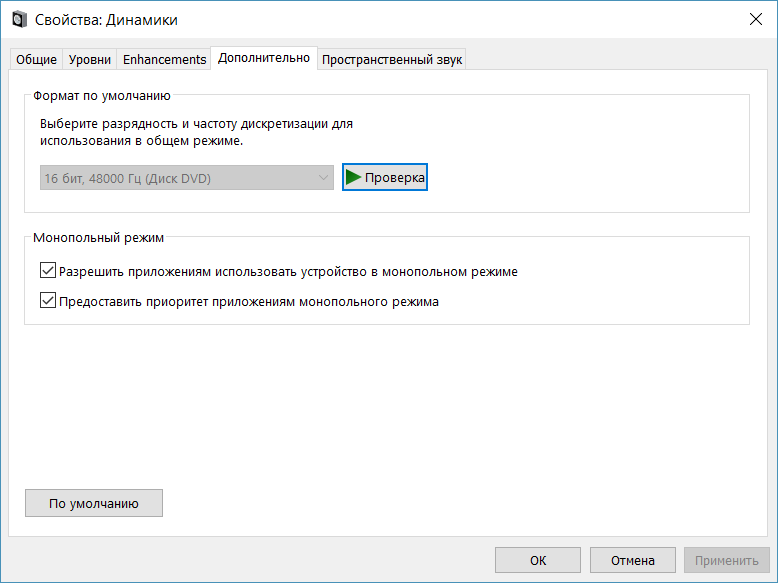

В настройках видно, что автоматически выбирается DVD качество (то есть 16 бит 48 кГц) и изменить его невозможно.

Для записи драйвер подтянулся тоже стандартный.

Как и в дешевых звуковых картах, имеется режим интеллектуального усиления громкости AGC.

Тут же хочется описать интересную особенность микшера. Когда я включил музыку на воспроизведение, то увидел, что индикатор микрофона отображает сигнал. Сначала я подумал, что в микшере есть встроенный микрофон, но это было бы уже сверхглупостью и эту мысль я отбросил. Как оказалось, поскольку у нас именно микшер и режим звуковой карты — это только его опция, то на вход микрофона принимается выходной сигнал всего микшера. С одной стороны, это удобно для суммарной записи, с другой — хотелось бы писать потреково. Однако, для ценника XTUGA MX5 — это наверно уже через чур.

Замеры

Естественно, были сделаны замеры через программу RMAA.

Как и ожидалось, качество у нас на уровне звуковой карты за 10 баксов. И если взаимопроникновение сигнала нас не сильно тревожит, то полученный график АЧХ заставляет смахнуть скупую слезу.

Да, XTUGA MX5 — это совсем не профессиональное устройство и подключать к нему имеет смыл только аппаратуру соответствующей ценовой категории. То есть, какой то недорогой микрофон с алиэкспресс и колонки от Sven, MicroLab или другой ширпотреб. Профессиональные микрофоны и студийные мониторы подключать к данному устройству не стоит. Для этих целей лучше взять микшерный пульт соответствующего уровня, а у нас устройство для домашнего использования с бытовой акустикой, ну или для проведения локальных торжеств.

Разбор

Не поверив своим глазам, я в первую очередь заменил соединяющий кабель, но на результатах это практически не отразилось. Тогда я решил разобрать устройство.

Разборка длилась достаточно долго и местами нетривиально. Теперь вы все можете оценить сами.

Звук

Уже по графику АЧХ можно понять, что звучит XTUGA MX5 с уклоном в низкие и средние частоты. Бас кажется немного акцентированным, средние имеют под собой основу, а высокие — заметный срез. Конечно, это вариант не для аудиоэстетов.

Выводы

Итогом, мы имеем недорогой 4 канальный микшер с функцией звуковой карты. По качеству, XTUGA MX5 — это обычное бытовое устройство для использования с непрофессиональным оборудованием. Для своей цены микшер неплохой, ну а если вам нужна серьезная аппаратура, то и затраты придется сильно пересмотреть. Я же его использую исключительно для воспроизведения музыки с плеера непосредственно на мониторы, минуя компьютер.

УЗНАТЬ АКТУАЛЬНУЮ ЦЕНУ НА XTUGA MX5

8 комментариев

Syncaine
По инструкции оба входа — микрофонные и на оба работает фантомное питание. Хотя да, подписано как линейник.
Dyor
На TRS фантома нет и быть не может. Только на XLR
agentapple
За обзор спасибо, но поделка кошмарная. Даже внешний вид ее выдает с головой, в подписях 2/3 и 4/5 вместо PAN подписано BAL.Кажется, что авторские дифирамбы дизайну тут просто неуместны.
А когда глянул на ценник, то удивился. Лучше уж приобрести Behringer БУ. Там хотя бы все функции будут работать.
Syncaine
Баланс и панниг в принципе допускаются и подобное встречал и на куда более дорогой аппаратуре.
agentapple
Понял, баланс на стерео-входах, панорамирование на моно-входе.
108596888196868701723@google
Привет, у меня есть вопрос, купите один из этих микшеров, и когда я подключу свой конденсаторный микрофон и подключаю USB-кабель к ПК, слышен только статический звук, непрерывный звук и голос не слышен, Что можно сделать? эта проблема?
Syncaine
Какой разъем в микрофоне и куда подключаете, есть ли фантомное питание на разъеме, в который происходит подключение? Если это данный пульт, то нажмите кнопку +48 и отрегулируйте Gain.
