Укулеле из 3D-принтера превращается в полноразмерную гитару за 2 секунды

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Новость | Аудио и звук

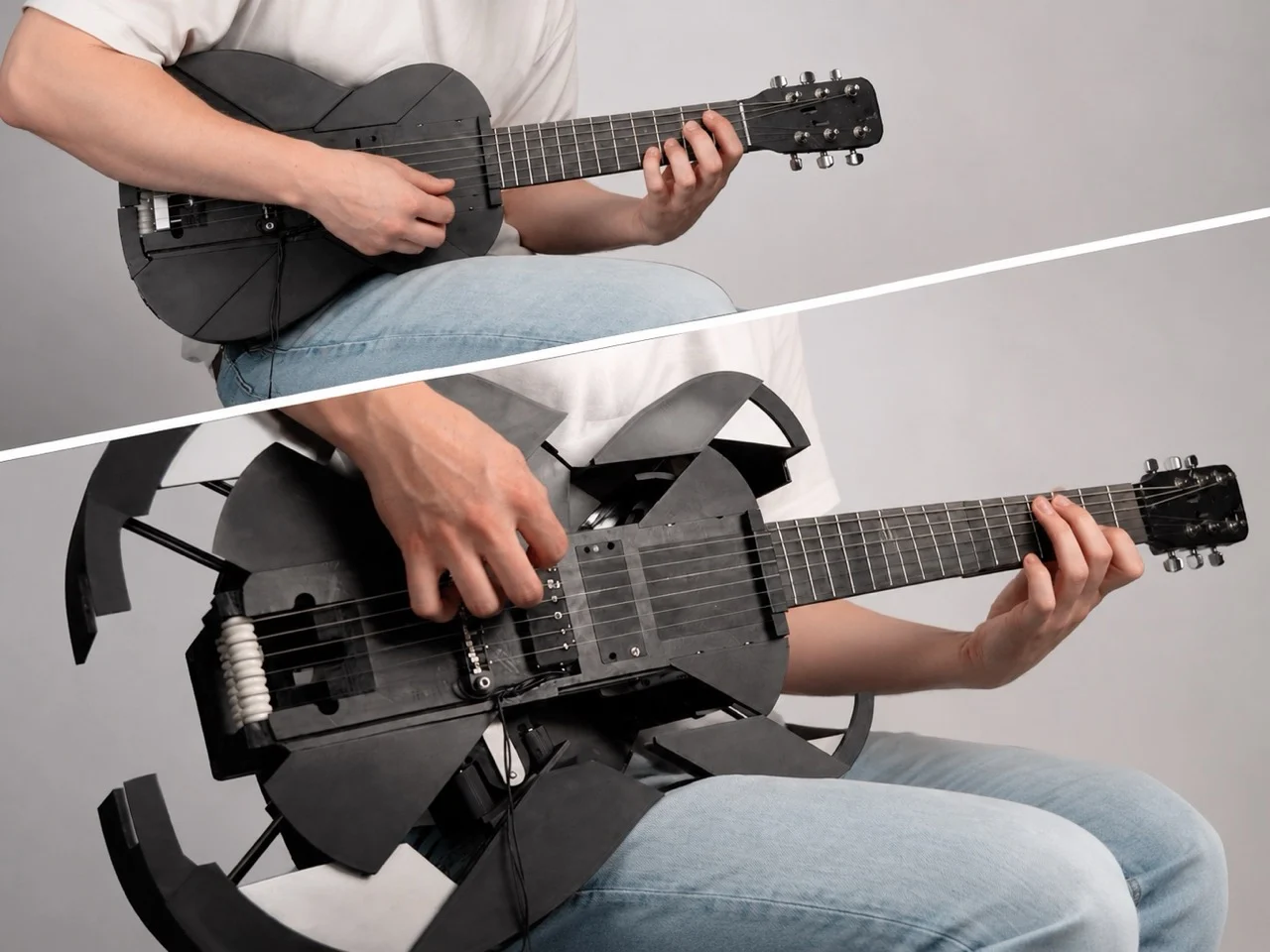

Музыкант Маттиас Кранц совместно с инженером-механиком Адамом Дамато создали укулеле-трансформер, которая за 2 секунды превращается в электрогитару. Конструкция напечатана на 3D-принтере и включает выдвижной гриф на 25 см, специальные струны на роликах и раздвижной корпус из шести панелей.

Телескопический гриф решает главную техническую проблему — изменение длины инструмента без потери жесткости. Его секции вставляются одна в другую и фиксируются по всей длине гитары. Внутри всей конструкции проходит стальной стержень. Он не дает грифу прогибаться под натяжением в 36 кг, которое создают шесть струн.

Автор: Маттиас Кранц, Адам Дамато Источник: www.yankodesign.com

Роликовая система автоматически регулирует длину струн при трансформации. Струны в два раза длиннее стандартных и изготовлены на заказ специально для этого проекта. При выдвижении грифа ролики подают провисшие участки вперед, а при складывании наматывают излишки обратно. Строй инструмента остается стабильным в обеих конфигурациях без ручной подстройки колками.

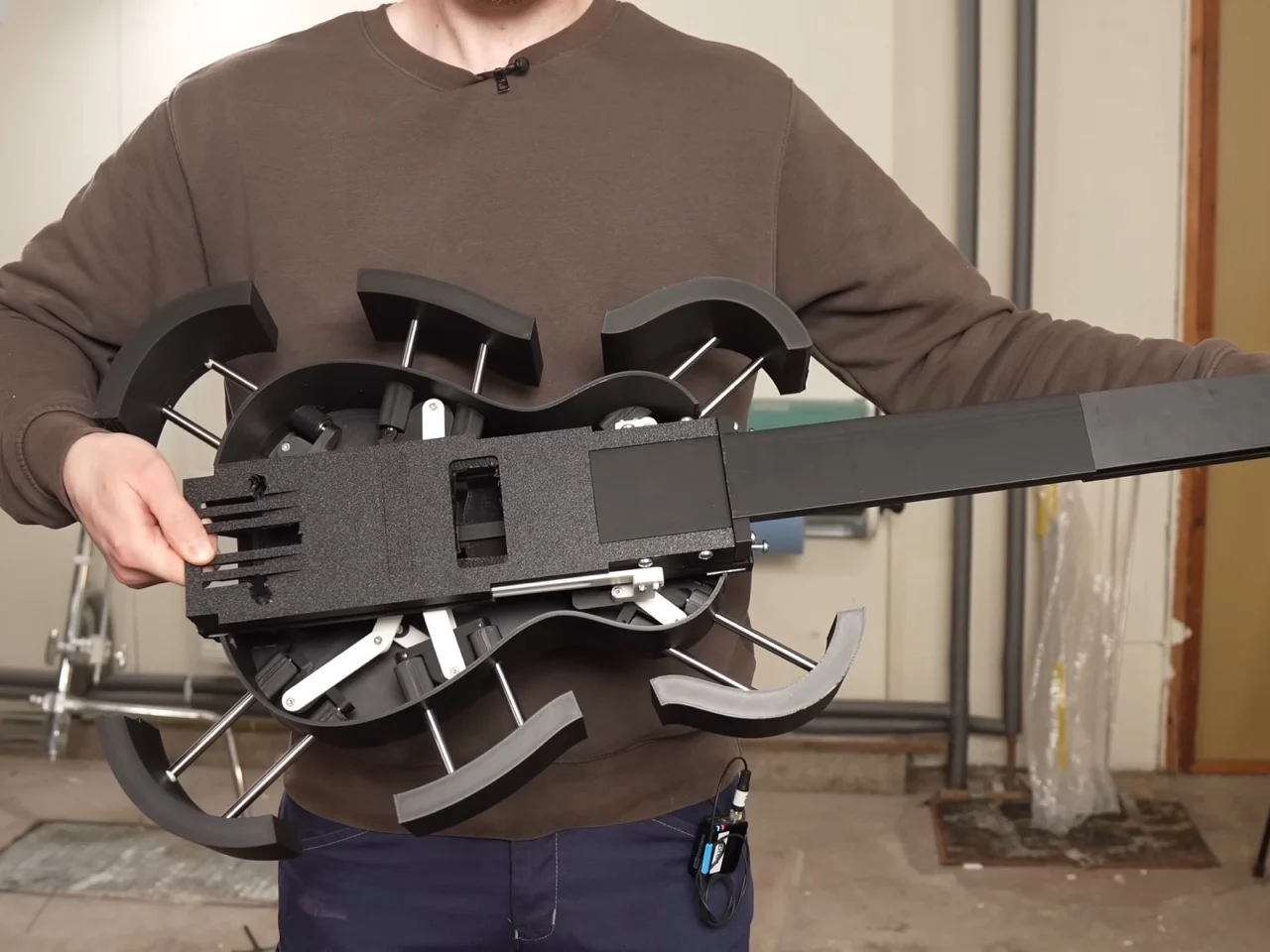

Корпус состоит из шести независимых панелей, которые расходятся веером от компактного центра. Каждая панель смещена на свое расстояние и под своим углом относительно оси. Это создает характерный изгиб корпуса гитары вместо симметричной формы укулеле. Пластиковые втулки внутри механизма заменили на металлические после того, как первые заблокировали движение панелей и снизили надежность до 90 %.

Автор: Маттиас Кранц, Адам Дамато Источник: www.yankodesign.com

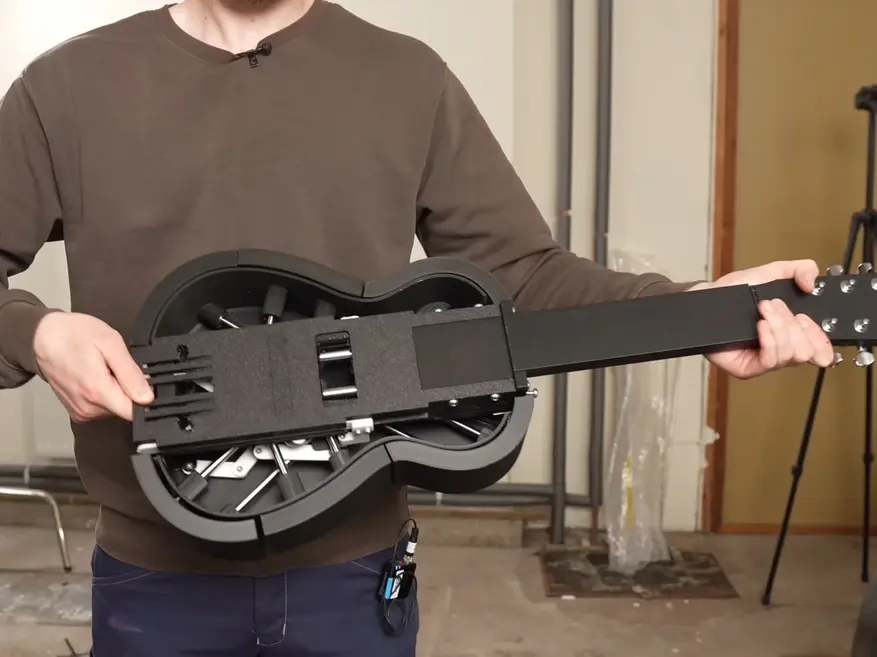

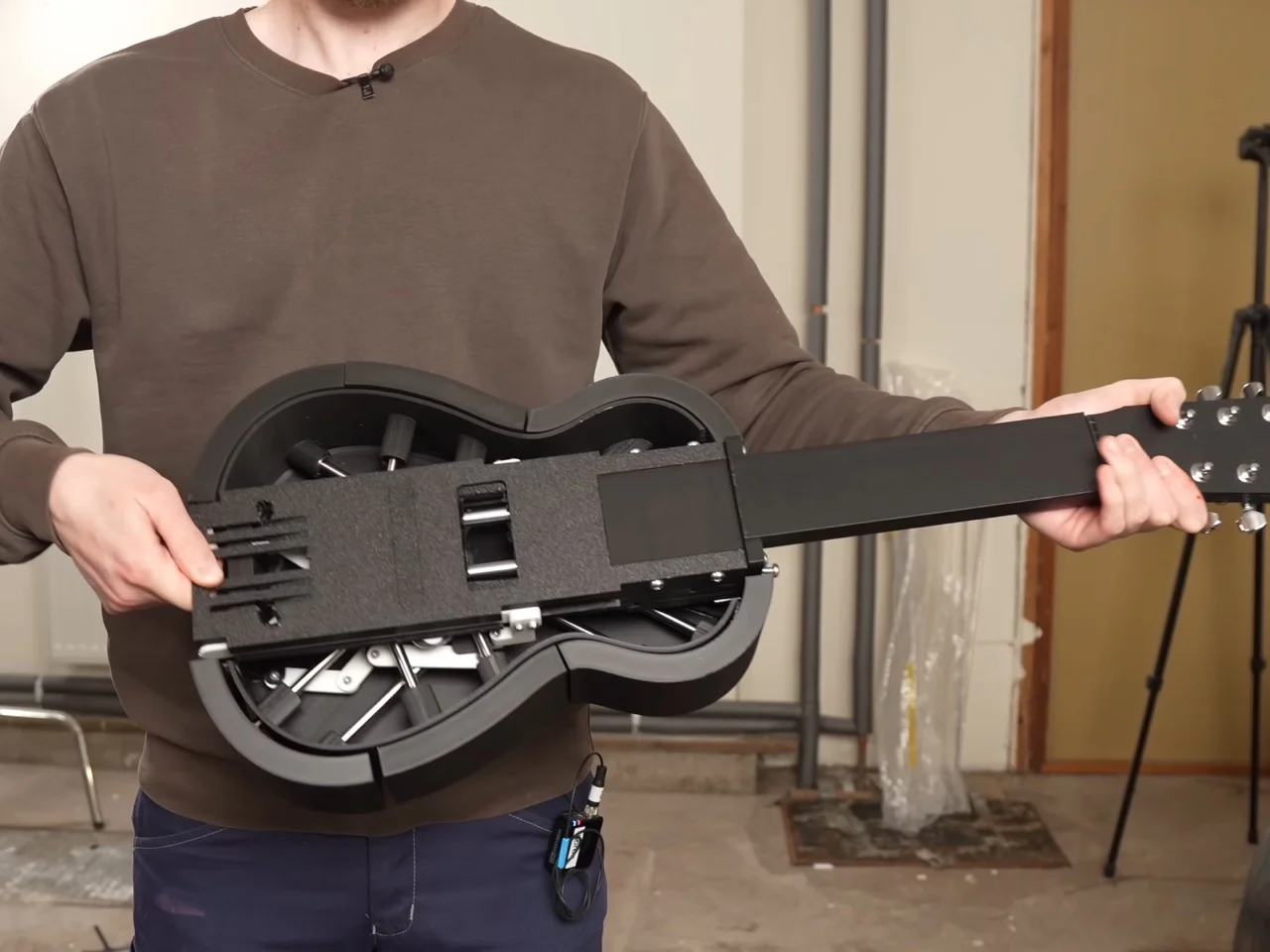

Секции грифа вырезаны с замковым соединением — при полном выдвижении они упираются друг в друга и фиксируются. Это не дает конструкции складываться обратно под давлением натянутых струн. Механизм грифа пережил два неудачных прототипа, прежде чем Дамато добавил стальной сердечник и усилил соединения между секциями.

Автор: Маттиас Кранц, Адам Дамато Источник: www.yankodesign.com

Работа над проектом продолжалась несколько месяцев, в течение которых тестировались различные технические решения. Складной гриф старинного инструмента cithara orbo занимал место, предназначенное для руки музыканта. Резиновые ленты вместо роликовой системы ухудшали звучание. Веревка от рыболовной катушки растягивалась и несколько раз рвалась во время выступлений. Финальная версия с изготовленными на заказ струнами и металлическими деталями стабильно работает на уличных концертах и сценических выступлениях.

Источник: Yanko Design
