SMSL Q5 Pro: недорогой усилитель с ЦАПом для пассивной акустики

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Всем привет! Сегодня у меня на обзоре интегральный усилитель с ЦАПом SMSL Q5 PRO. Устройство достаточно компактное и несмотря на свои габариты — имеет целых четыре входа (можно подать сигнал с компьютера, телевизора, плеера). Помимо USB входа здесь так же присутствует: оптический, коаксиальный и аналоговый вход. Комбайн позволяет настраивать звучание под себя, с помощью ручного эквалайзера, в котором можно отдельно отрегулировать как высокие, так и низкие частоты.

Технические характеристики:

  • Максимальная потребляемая мощность от сети: 102 Вт
  • ОС: Windows, Mac OS X
  • Габариты: 135 х 104 х 33 мм
  • Материал корпуса: алюминий
  • Встроенный эквалайзер: да
  • Диапазон частот: 20 — 20000 Гц
  • Выходы: 2-x канальный (стерео), выход на сабвуфер
  • Входы: оптический (до 24 бит / 192 кГц), коаксиальный (до 24 бит / 192 кГц), USB (до 24 бит/ 96 кГц), AUX
  • Напряжение питания: 19 В
  • Диапазон сопротивлений нагрузки: 4-8 Ом
  • Выход на наушники: отсутствует
  • Выходная мощность: 45 Вт x2 (4 Ом), 25 Вт (8 Ом)
  • Коэффициент гармоник: 0.04 %
  • Пульт ДУ: есть
  • Соотношение сигнал/шум: 81 дБ
  • Схемотехника усилителя: полупроводниковый (транзисторы)
  • Частота дискретизации: 44.1 — 192 Khz (коаксиальный, оптический вход) / 44.1 — 96 Khz (USB)
  • Динамический диапазон: 100dB

SMSL Q5 PRO поставляется в небольшой коробке из твердого картона. В процессе доставки коробка не пострадала. Вся основная информация размещена спереди (указана частота дискретизации, изображен сам металлический корпус). На обороте какая-либо информация отсутствует.

Внутри видим поролоновую вставку с тремя отсеками. Усилитель очень хорошо зафиксирован, он был завёрнут в тонкий пакетик. По соседству можем обнаружить блок питания и кабель USB — Micro USB для подключения к персональному компьютеру. В комплект поставки входит пульт ДУ, он питается от двух элементов AAA.

Комплектация:

  • 1. SMSL Q5 Pro.
  • 2. Пульт ДУ.
  • 3. Блок питания 19 В/6.3A.
  • 4. Кабель USB — Micro USB.
  • 5. Инструкция.
  • 6. Гарантийный талон.

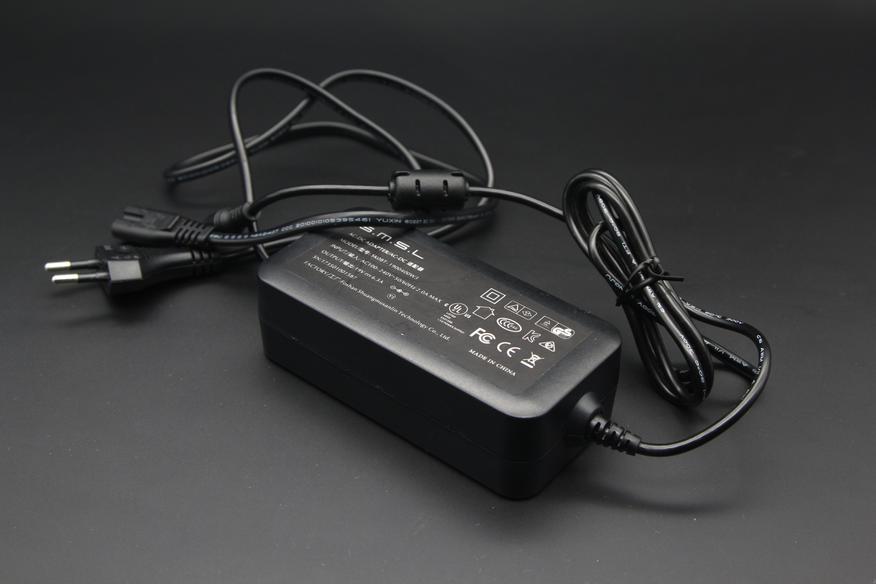

Усилитель далеко не новый, с момента старта продаж прошло уже почти 6 лет. За эти 6 лет кое-что поменялось. Пульт стал пластиковым, изменились характеристики блока питания. Блок питания 19 В/6.3A со съёмным кабелем (длина около двух метров).

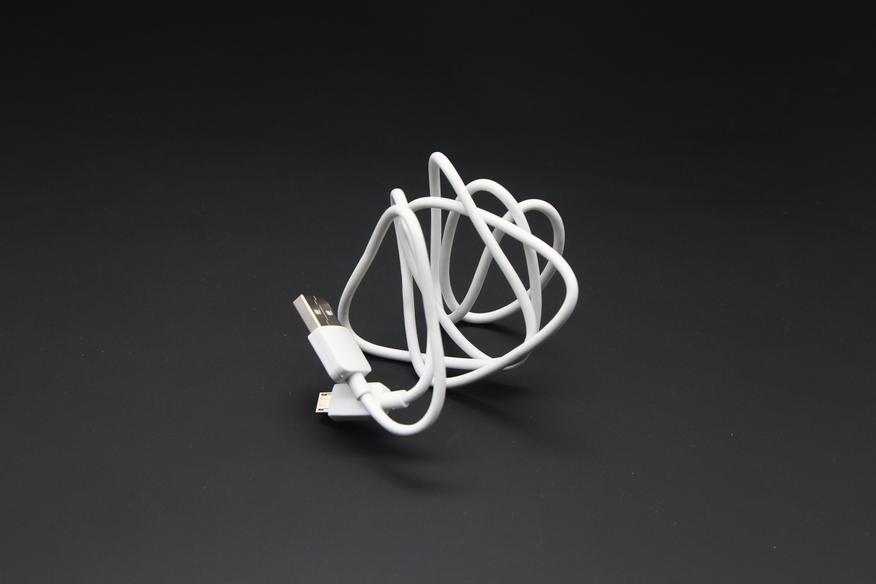

Инструкция на двух языках (английский и китайский). Порадовало подробное описание всех функций пульта, запутаться нереально. Есть простенький кабель USB — Micro USB.

Ранее пульт был металлическим, он питался от элемента CR 2032. Пульт позволяет настраивать верхние и низкие частоты вручную, переключаться с одного входа на другой. Приглушить звук и выбрать готовый пресет эквалайзера можно только с пульта.

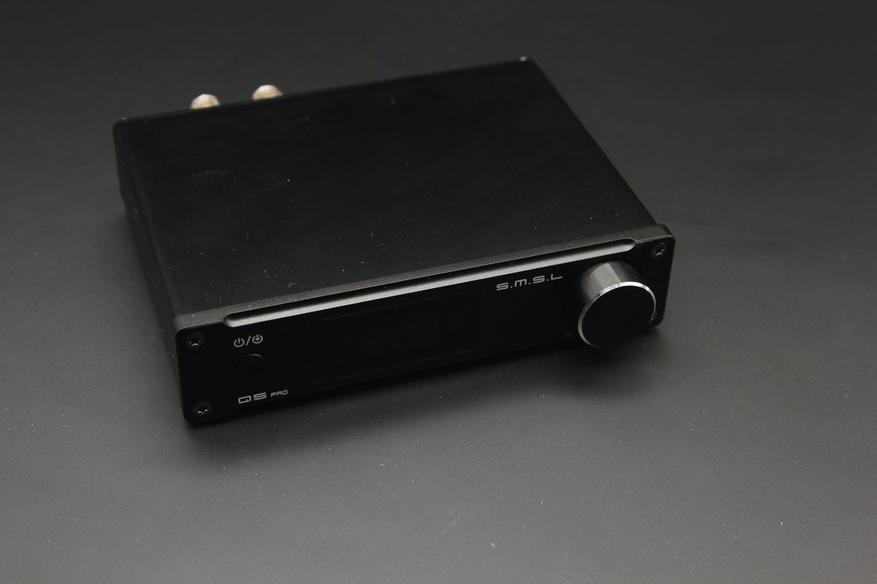

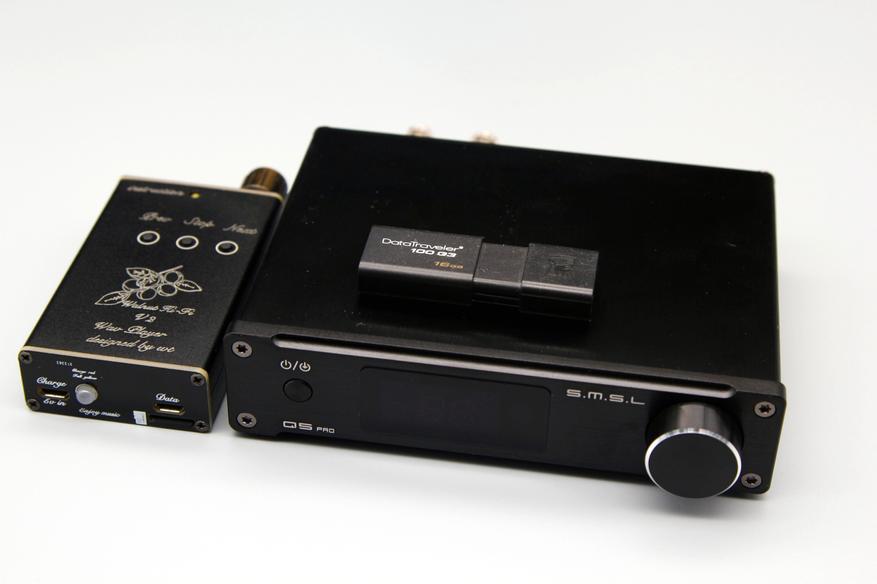

Габариты: 135 х 104 х 33 мм. Вес: 400 грамм. Корпус изготовлен из алюминия. Добраться до платы не так уж и просто, необходимо выкрутить 9 винтиков и одну гайку под ручкой громкости. Коробочка маленькая и лёгкая, она не займёт слишком много места. Качество сборки оценю на 5 из 5, конструкция была доведена до ума. Быстрого доступа к плате тут нет, он в принципе и не нужен. Вид спереди: металлическая кнопка питания, дисплей и ручка регулировки громкости (энкодер) без стопора. Громкость регулируется в диапазоне от 1 до 60. Одиночное нажатие позволяет перейти в меню ручной регулировки НЧ и ВЧ. Экран разборчивый, яркий. Я пробовал отходить на несколько метров — смог разглядеть выставленное значение громкости. А вот мелкие иконки разглядеть на расстоянии практически невозможно. Колесо регулировки громкости зафиксировано как надо, оно не болтается.

Снизу приклеены четыре прорезиненные ножки. Устойчивость отличная, корпус не плывет по ровной поверхности, всегда запоминает положение.

Вид сзади: AUX вход 3.5 мм, разъём micro usb, коаксиальный + оптический вход, выход на сабвуфер и акустику, разъём питания 19 V.  Акустика подключается двумя способами: можно взять и затянуть зачищенные проводки, а можно воспользоваться комплектным акустическим кабелем (бананы). Еще один нюанс — при разборке стоит учитывать, что экран крепится к плате специальным шлейфом. Я рекомендую предварительно всё отключить и аккуратно тянуть платку по салазкам.

Экран малоинформативный, в главном меню отображаются громкость и выбранный вход. Вход можно переключать маленькой кнопкой питания. Низкие и высокие частоты регулируются от -9 до 9. Есть готовые пресеты эквалайзера (Heavy Rock, Lite Rock, Jazz, Country, Rap, Bass, Super Bass). Пресеты обозначаются как «E1-E2-E3-E4-E5-E6-E7. Эквалайзер отключается при выставленном значении „E0“.

Эквалайзер в действии (не помню какая именно настройка была выбрана, скорее всего Bass). Я предпочитаю отключать эквалайзер и наслаждаться чистым звучанием.

Одна из сильных сторон Q5 Pro — совместимость с популярными операционными системами Microsoft (Windows 7, 8.1, 10). Дополнительные драйвера не потребовались. Так же тут есть совместимость с модулями гальванической развязки на основе чипа ADUM3160. Подобный модуль позволит снизить уровень помех и шумов. Через USB можно выбрать разрешение до 24 бит/96 кгц.

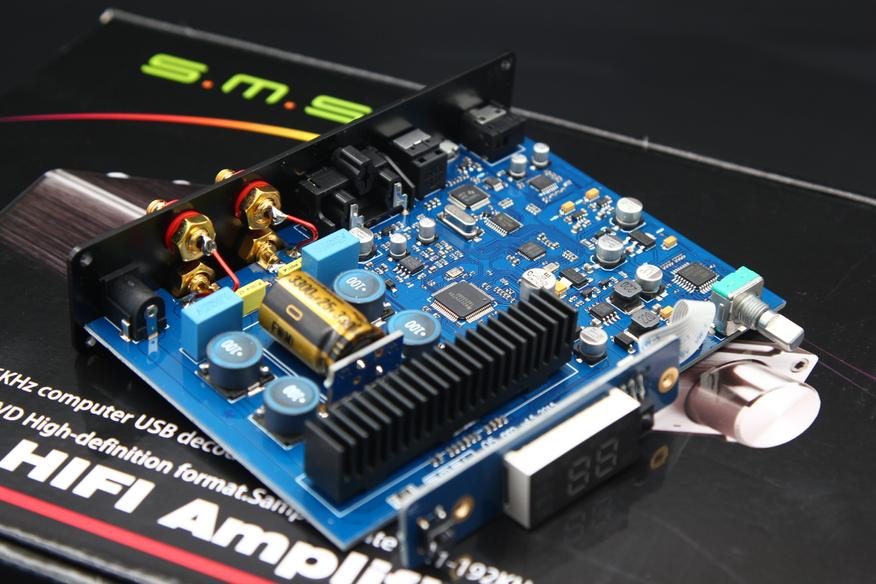

Что касается начинки — тут многое совпадает с усилителем SMSL AD18. Совпадение конечно же не стопроцентное, потому как Q5 Pro лишен поддержки bluetooth и выхода на наушники.

  • АЦП: CS5341
  • USB контроллер: TAS1020B
  • За усиление отвечает TAS5342A
  • Преобразователь частот дискретизации: CS8422
  • Звуковой процессор: TAS5508C

Не совсем ясна ситуация с чипом, отвечающим за воспроизведение. Вероятно, по аналогии с AD18 за преобразование сигнала отвечает кодек.

Дополнительные фото:

Нажмите, чтобы развернуть





Понравилось качество звучания в паре с полочной акустикой DALI Oberon 1. Даже без подключенного сабвуфера бас хоть и не самый глубокий, но достаточно собранный и упругий. Высокие частоты — прозрачные, детальные. Запаса громкости хватает для озвучки небольшого помещения, однако я редко выкручиваю ручку громкости выше 50-60%. Усилитель изначально рассчитан на бюджетную акустику, со своей задачей он справляется на все 100%.

Узнать подробнее

Плюсы.

  • Надёжный металлический компактный корпус
  • Яркий дисплей
  • Неплохое качество звучания
  • 2 в 1 (цап + усилитель)
  • Несколько входов
  • Пульт ДУ

Минусы, придирки, недостатки.

  • Нет выхода на наушники
