«Нота-202-стерео»: 245 рублей за «вертикальный звук»

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

В молодости мне приходилось крутить дискотеки в местном РДК (Районном Доме культуры). Что тогда использовали? В общем-то однотипные «Маяки» «Кометы», «Сатурны» и иже с ними. И вот, наконец, свершилось! Из области нам прислали магнитофон «Нота-202-стерео». Это было что-то: и дело совсем не в выдающихся технических характеристиках — они не намного отличались от тех, что выдавали перечисленные выше аппараты. «Нота» могла работать в вертикальном положении — а это тогда было круто! Сейчас, конечно, сложно понять, как это привлекательность электронного устройства может зависеть от его пространственного положения.

Автор: А. Кирпичёв, О. Семёнов и В. Кручина Источник: www.rw6ase.narod.ru

Да и для квартиры магнитофон, который можно было запросто вставить в модно-дефицитную стенку, смотрелся весьма солидно. Помимо способности работать в вертикальном положении, этот магнитофон, его последующие модернизированные версии имели и другие технические особенности. Однако, обо всем по порядку.

Где производили: конструкционные особенности

Новосибирский электромеханический завод, впоследствии объединение «Луч», с 1966 года выпускал магнитофоны под маркой «Нота». К середине семидесятых завод накопил достаточно опыта, чтобы сделать аппарат второго класса — качественный, но доступный. Инженеры пошли на хитрость: они убрали из конструкции усилитель мощности и акустические системы. Покупатель получал только лентопротяжный механизм и электронику записи-воспроизведения. А слушать музыку нужно было через радиолу или радиоприёмник, у которых был вход низкой частоты.

Автор: А. Кирпичёв, О. Семёнов и В. Кручина Источник: www.rw6ase.narod.ru

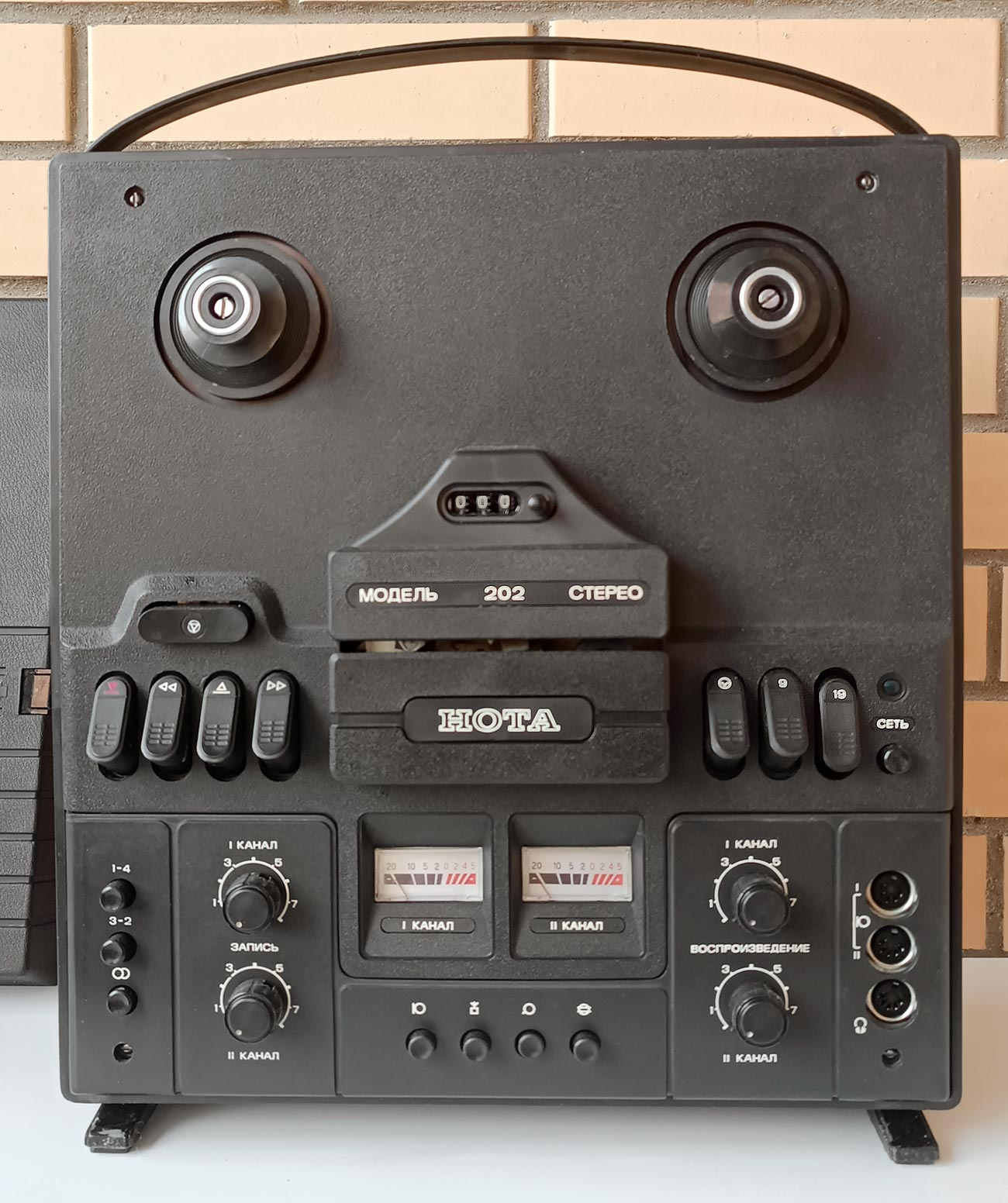

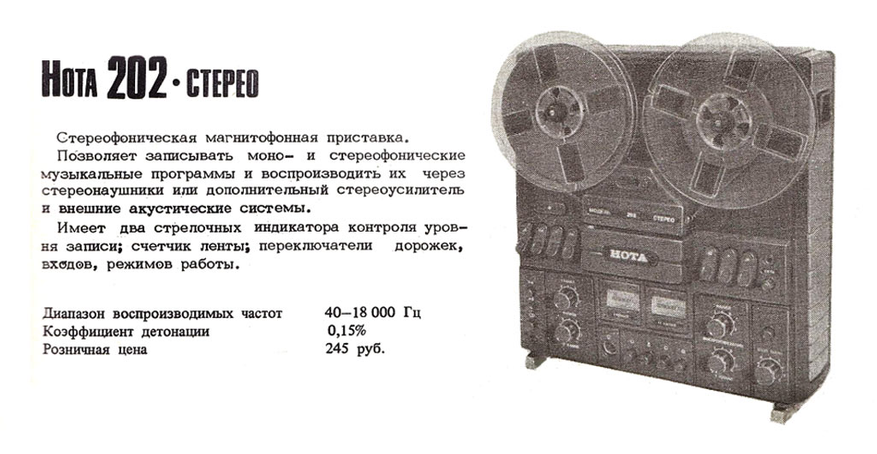

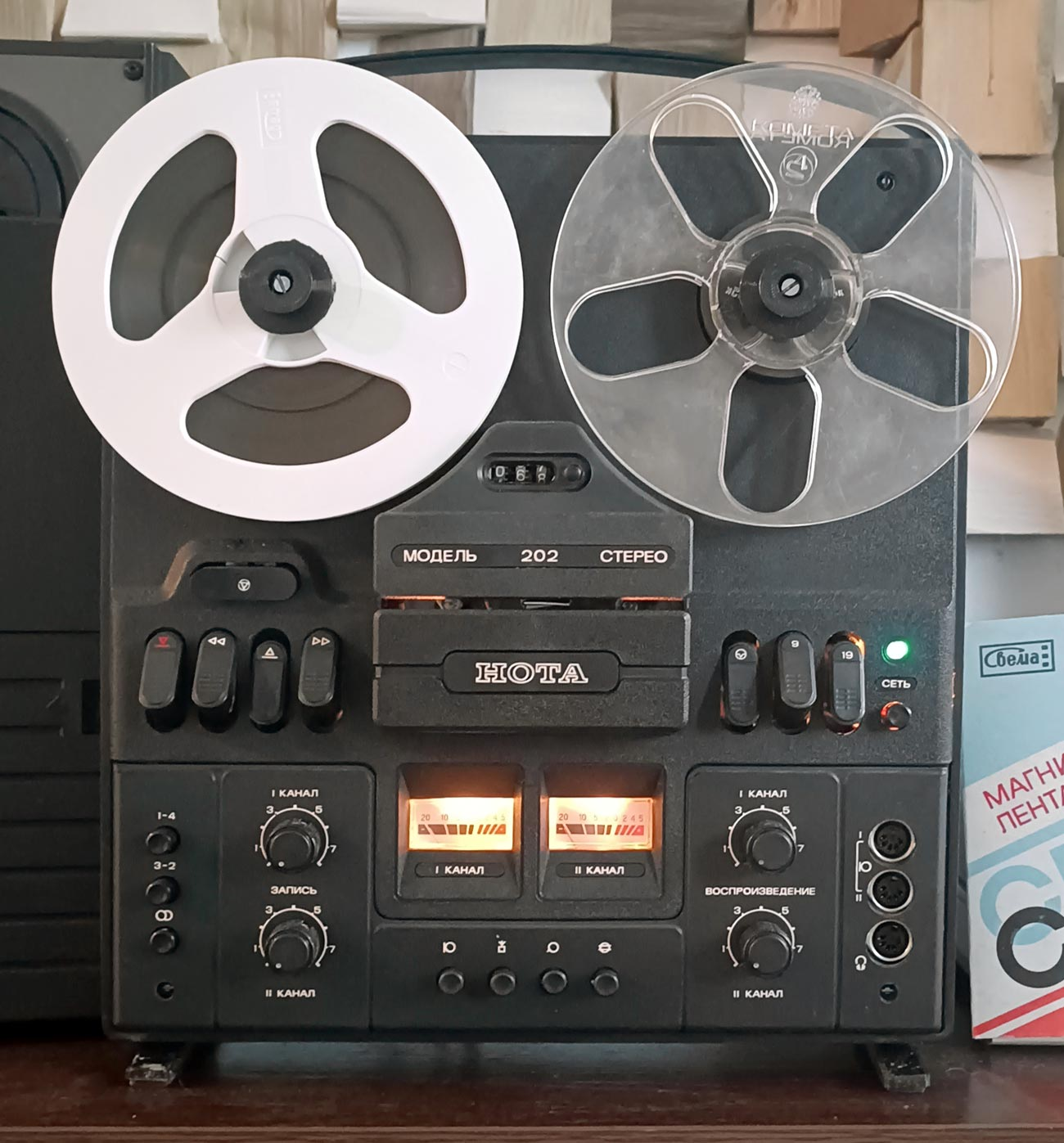

Для СССР это был идеальный ход. Радиола стояла почти в каждой квартире. Зачем покупать второй усилитель, если можно просто подключить к уже имеющемуся? «Нота-202-стерео» появилась в 1976 году и стоила 245 рублей — сумма немаленькая, но всё же доступнее многих конкурентов. Аппарат работал в вертикальном положении, что экономило место на столе, и весил одиннадцать килограммов — солидный кусок советского металла и пластика.

Приставка

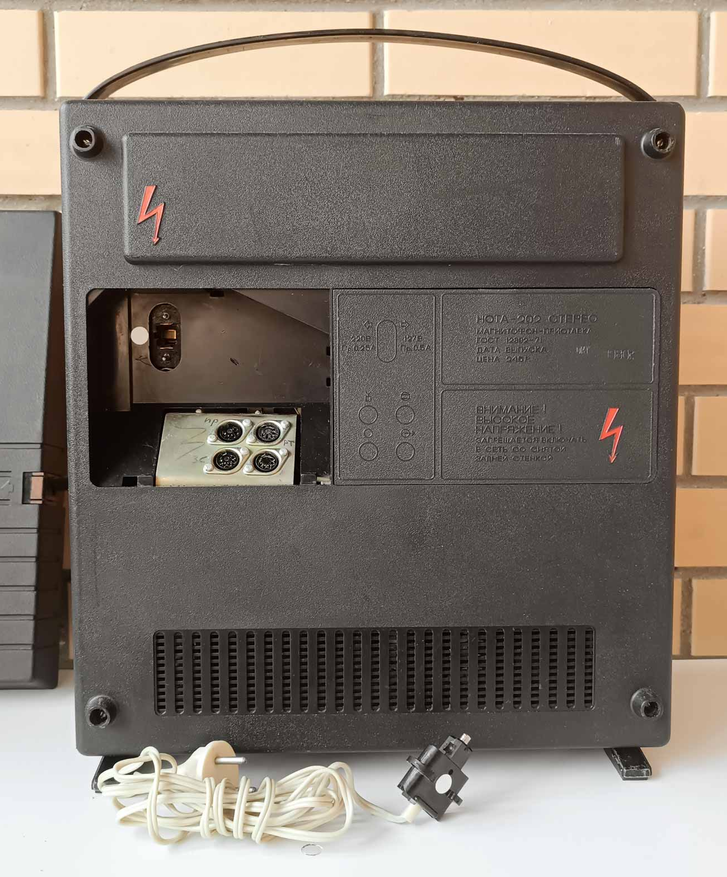

Да, этот аппарат не имел собственного усилителя и динамика. Впрочем, например, для использования в общественных местах это было малозначимым недостатком: все равно на мероприятиях и дискотеках использовался мощный усилитель, к которому подключали микрофоны и звуковоспроизводящие устройства. Контролировать звучание фонограммы, подыскивать нужную, можно было с помощью наушников, для которых предусматривалось специальное гнездо. Что касается домашнего использования, тут был один минус: если радиолы и телевизоры были практически в каждой семье, то стереосистемами владели немногие.

Автор: А. Кирпичёв, О. Семёнов и В. Кручина Источник: www.rw6ase.narod.ru

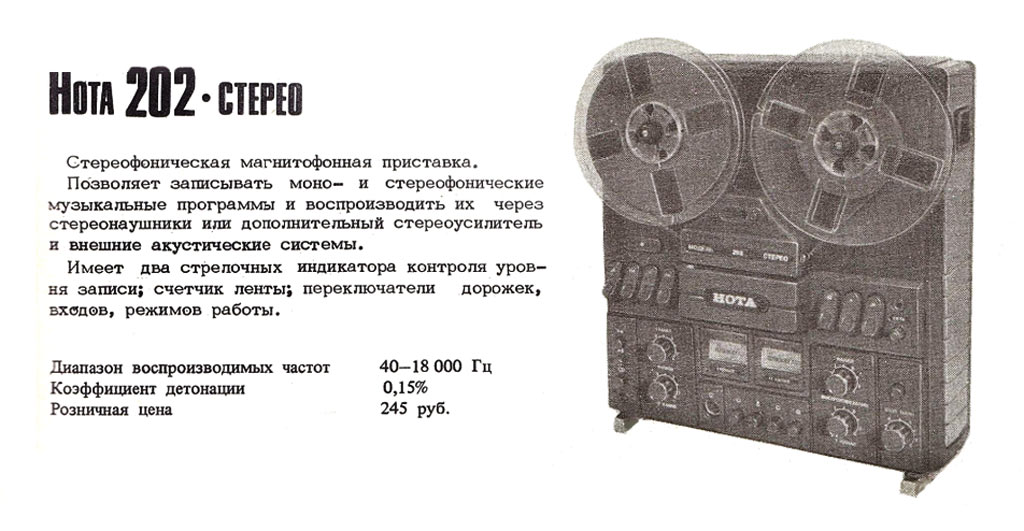

Зато был плюс — цена. Первая, 202-я модель стоила 245 рублей: за стереофонический аппарат не так и много, хотя и немало. Нота-203 стерео оценивалась уже в 290 рублей, и, наконец, Ноту-203-1 стерео продавали за 295 рублей. А вот чем они отличались, рассмотрим далее.

Модификации и параметры

Следующая версия приставки, получившая индекс 203, получила систему шумопонижения «Маяк» — наш ответ западно-буржуйскому Dolby. Нельзя сказать, что советский модуль был идеальным, но с главной задачей он справлялся: по крайней мере, шипение в паузах подавлялось. Это было особенно важно при использовании приставки с мощными усилителями на мероприятиях. Одно дело — шум в паузах, когда используется радиола в квартире, и совсем другое, когда подключен многоваттный УНЧ.

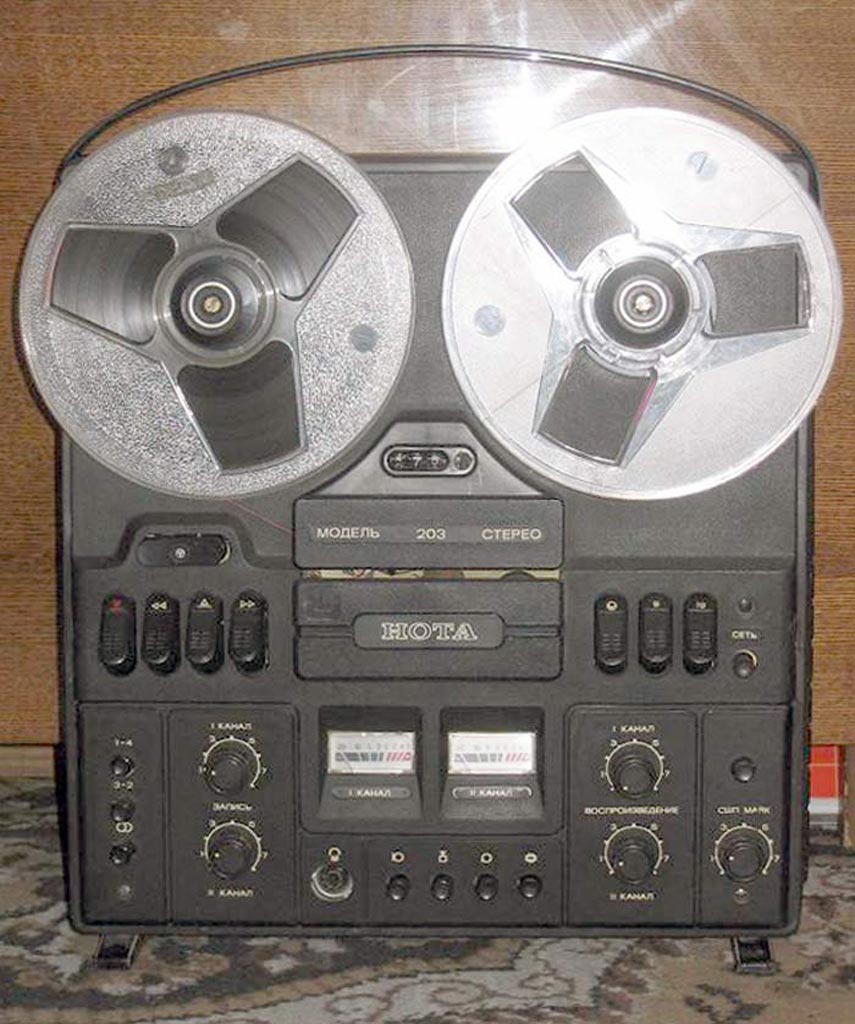

203-я модель с шумоподавителем
203-я модель с шумоподавителем
Автор: А. Кирпичёв, О. Семёнов и В. Кручина Источник: www.rw6ase.narod.ru

Третий вариант с индексом 203-1 оснастили механическим автостопом, который срабатывал при окончании или обрыве магнитной ленты. Остальные технические параметры у приставок одинаковы:

  • частотный диапазон: от 40 до 18000 Гц на скорости 19,05 см/сек. и 40-14000 Гц на 9,53 см/сек.;
  • коэффициент детонации: 0,15%;
  • потребляемая мощность: 50 Вт;
  • вес: 11 кг.

Инструкция по эксплуатации предписывала использовать для записи магнитную ленту А4409-46Б. Уровень записи контролировался стрелочными индикаторами. Никаких мигающих огоньков, столь любимых меломанами, в аппаратах, увы, не было. Зато скорость перемотки просто зашкаливала: желательно было держать палец на переключателе, чтобы отключить режим заранее.

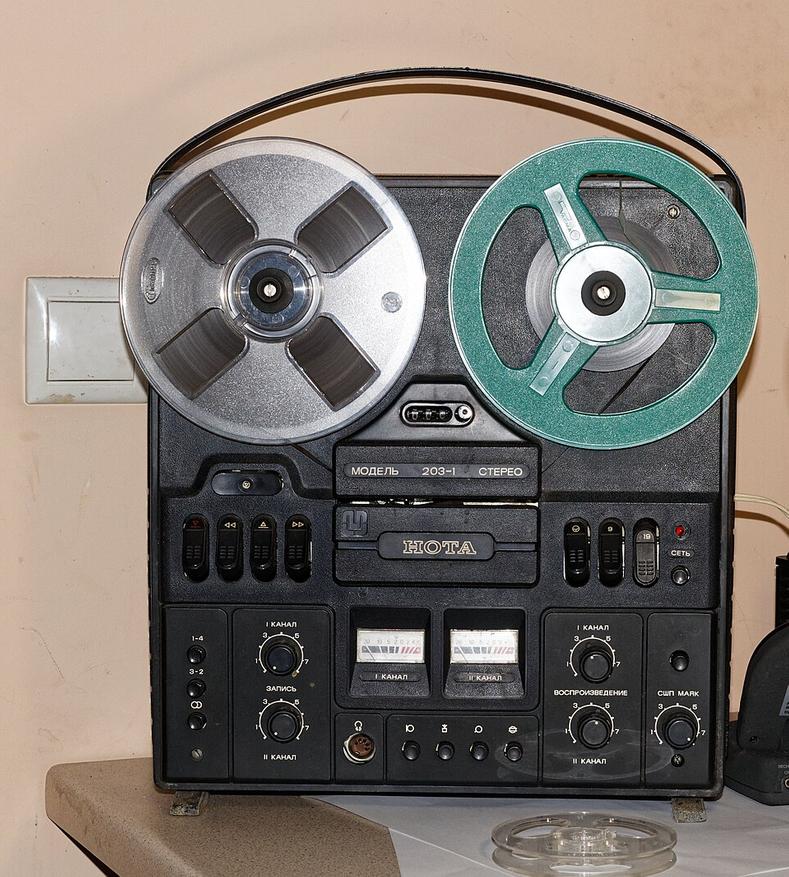

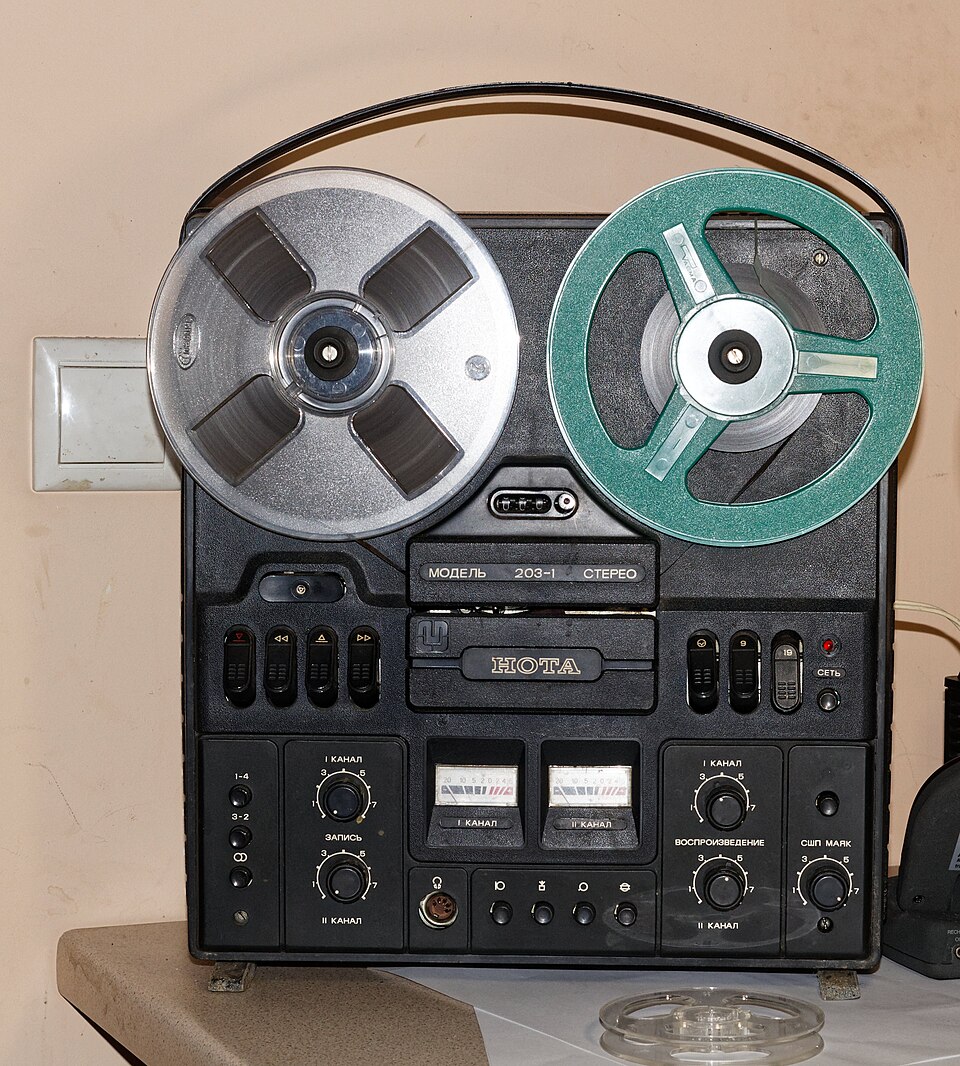

Последняя модификация с автостопом
Последняя модификация с автостопом
Автор: Электрик на пенсии Источник: commons.wikimedia.org

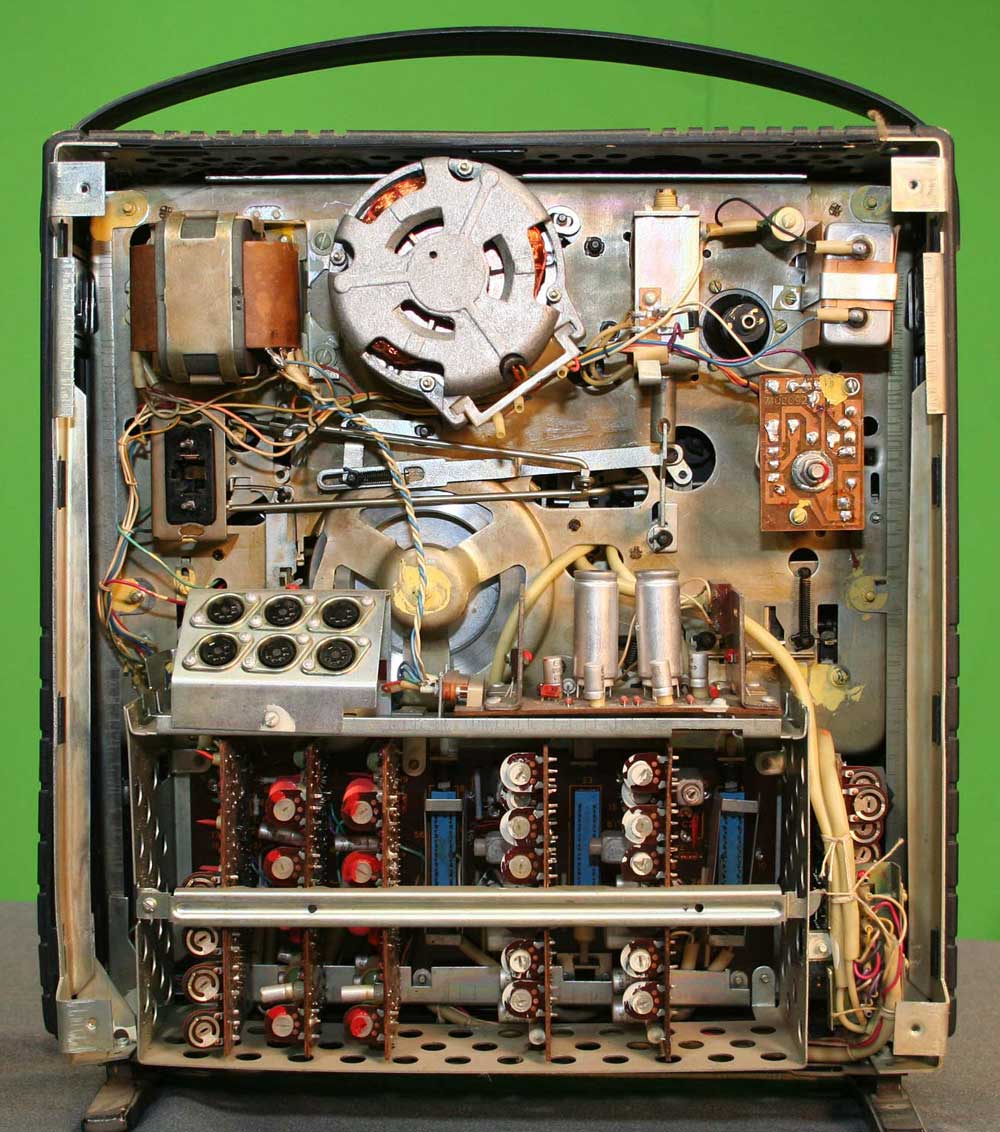

Одна из особенностей приставки заключалась в том, что он сравнительно легко разбирался и внутри было сравнительно много свободного пространства. Поэтому советские Кулибины начали превращать приставки в полноценные комбайны.

Автор: А. Кирпичёв, О. Семёнов и В. Кручина Источник: www.rw6ase.narod.ru

В «Ноту» массово встраивали самодельные усилители, приделывали дополнительные динамики и даже меняли шкивы двигателя, чтобы добавить третью скорость для речевых записей. Да и в журнале «Радио» того времени можно было найти десятки схем переделки «Ноты» — от банальной замены конденсаторов до встраивания дополнительных входов.

Резюме

Для современного человека, привыкшего к стримингу, «Нота-202-стерео» — это просто странный ящик без динамиков. Но для историка техники это памятник эпохи, когда инженеры умели считать деньги и думать о пользователе. СССР семидесятых не мог позволить себе роскошь делать каждую квартиру студией звукозаписи. Но он мог сделать так, чтобы у каждой семьи был доступ к качественному звуку через то, что уже стояло в комнате.

Автор: А. Кирпичёв, О. Семёнов и В. Кручина Источник: www.rw6ase.narod.ru

Сегодня «Нота-202-стерео», которую выпускали на протяжении примерно 30-ти лет, — один из предметов для коллекционирования и просто воспоминание о молодости. На вторичном рынке аппарат можно приобрести за 2000-12000 руб.
