Компактный настольный ЦАП SMSL C200

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Аудио и звук

Сегодня поговорим о новом устройстве компании SMSL. Это весьма интересная коробочка, нафаршированная современными технологиями. Получается, что в довольно компактном металлическом корпусе скрывается достойная начинка. Настольный ЦАП SMSL C200 поддерживает Bluetooth кодеки aptX-HD и LDAC, имеет на борту популярную микросхему ESS ES9038Q2M, а так же XMOS чип для обработки USB сигнала.

Технические характеристики:
  • ЦАП: ES9038Q2M
  • Габариты: 139 x 147.5 x 32 мм
  • Материал корпуса: алюминий
  • Диапазон частот: 20 — 40000 Гц
  • Выходы: выход на наушники 6.35 мм, балансный выход на наушники 4.4 мм/RCA/TRS балансный
  • Входы: Bluetooth 5.0/1x USB-C/1x оптический Toslink/1x коаксиальный
  • Пульт ДУ: есть
  • Усилитель: 4 x OPA1612A
  • Bluetooth: V5.0, с поддержкой aptX HD/LDAC, чип Qualcomm QCC5125
  • Дистанция приёма: до 10 метров
  • Вес: 510 г
  • Защита: от перегрева, перегрузки по току
  • Цвет: чёрный
  • Потребление: 6-7 ватт
  • Кодеки Bluetooth: AAC, SBC, aptX, aptX HD, LDAC
  • Максимальное разрешение: 32 бит 768 кГц/DSD 512
  • Выход на наушники: 1.3 Вт на 32 ом нагрузки, 2.6 Вт на 16 ом нагрузки
  • Выходной уровень: TRS : 4.0Vrms/RCA : 2.0Vrms
  • SNR: TRS : 126 дБ/RCA : 124 дБ/выход на наушники : 123 дБ

Даже не знаю, стоит ли вновь поднимать тему упаковки. Мы видим ту же самую коробку, в которой поставлялся усилитель SMSL AO100 из моего предыдущего обзора. Не понравился один момент - тонкие картонные стенки могут смяться. В некоторых местах они как раз смялись. Вся информация умышленно перенесена в инструкцию, по этой причине на коробке можно обнаружить только название и изображение данного изделия.

Комплектация стандартная:

  1. SMSL C200.
  2. Сетевой кабель.
  3. Bluetooth антенна.
  4. Пластиковый пульт ДУ.
  5. Кабель USB - Type-C.
  6. Инструкция.
  7. Гарантийный талон.

Отдельного блока питания здесь нет, так как SMSL частенько применяют встроенную схему питания. Есть типичный сетевой шнур, а так же совсем ужасный кабель USB - Type-C. Во-первых: кабель реально короткий, мне пришлось его хорошенько натянуть, чтобы подключиться к разъёму на материнской плате. Во-вторых: оплётка прям ужасная, дубовая и нереально жесткая. Мало того, что шнур короткий, так давайте еще добавим не самую гибкую оплётку.

Пульт дистанционного управления питается от двух маленьких аккумуляторов формата AAA. Он идеально ложится в руку, если привыкнуть, то спустя время можно будет управлять вслепую. Кнопка переключения входов расположена в удобном месте - слева. Пульт ДУ полностью копирует функционал колеса управления на корпусе. Никаких ограничений по управлению я не обнаружил - можем повторить все комбинации лёжа на мягком диване.

Инструкция плотненькая, подробная. Разработчики уделили внимание: характеристикам, некоторым настройкам, встроенным фильтрам, расписав всё до мелочей.

Габариты: 139 x 147.5 x 32 мм. Вес: 510 грамм. Одно из преимуществ новинки перед многими конкурентами - миниатюрный алюминиевый корпус. ЦАП неплохо будет себя чувствовать на небольшом столе, где не так много места. Мы получаем кучку новшеств и технологий в корпусе старенькой звуковой карты "Creative X-Fi HD". Сборка отличная, относительно бюджетных поделок от FX Audio так и вообще божественная. За основу был взят почти цельный кусок алюминия, а уже к нему добавили по одной вставке с каждой из сторон. Резьба под антенну хорошая, а многофункциональное колесо - плавное и отзывчивое.

Сзади у нас: разъём питания, резьба под антенну, оптический и коаксиальный вход, USB Type-C вход. Выходы: RCA и балансный TRS 3.5 мм. Все разъёмы не просто подписаны, но и помечены специальной линией, которая объединяет и делит входную и выходную группу. Задняя стенка съёмная, достаточно выкрутить все шестигранные винтики на задней и передней панели, вот тогда можно добраться до начинки.

На передней панели: выход на наушники 6.35 мм и балансный выход 4.4 мм. По центру многофункциональное металлическое колесо (регулировка громкости, прокрутка, изменение настроек, подтверждение, включение/отключение устройства). Справа расположен простенький монохромный экран. Поначалу показалось, что настройки и их обозначения какие-то странные, но разобравшись с инструкцией я понял, что ошибался, на самом деле всё проще простого.

Можем переключать усиление наушников (G H/G L), перебирать входы/выходы, менять версию USB, играться с цифровыми фильтрами. Есть регулировка яркости дисплея с шагом от 1 до 8.

К цифровым фильтрам был приложен специальный график. Суть фильтров в том, чтобы обрезать АЧХ на определенном участке частотного диапазона. График из инструкции демонстрирует незначительное расхождение в области высоких частот.

Так же тут заложен функционал по коррекции джиттера:

Наушниковый выход 6.35 мм был измерен любительской звуковой картой Focusrite Scarlett 2i2 2nd Gen USB.

АЧХ:

Влияние встроенных фильтров:

Потребление в выключенном состоянии 1.3 Вт. В процессе воспроизведения контента значение пляшет от 6 до 7 ватт.

Подключившись к смартфону я сразу же смог настроить bluetooth соединение. В настройках можно выбрать заявленный кодек LDAC. За беспроводную связь отвечает чип Qualcomm QCC5125. Связь очень стабильная, в пределах однокомнатной квартиры всё великолепно. Звук по воздуху вполне сносный, но многое будет зависеть от акустики. Я пробовал передать сигнал на среднебюджетную полочную акустику ямаха, и в итоге я остался доволен. Да, по проводам качество получше, но прям огромной разницы я не заметил.

Внутри корпуса скрывается чип ES9038Q2M. Так же распаяны чипы OPA1612A, XMOS, и упомянутый QCC5125. Мощность балансного выхода на наушники - 1.3 Вт на 32 ом нагрузки.

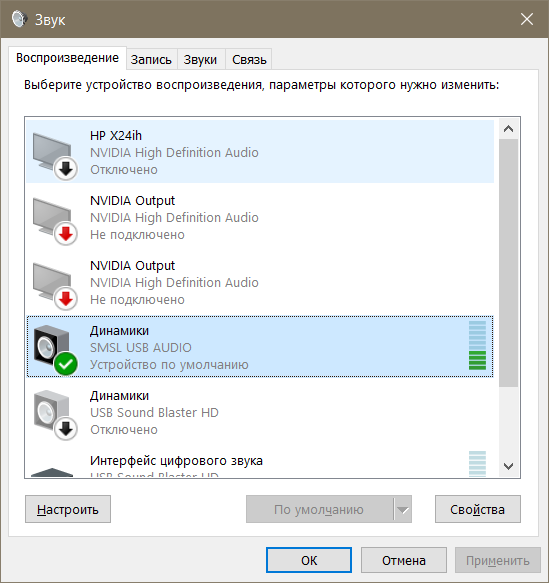

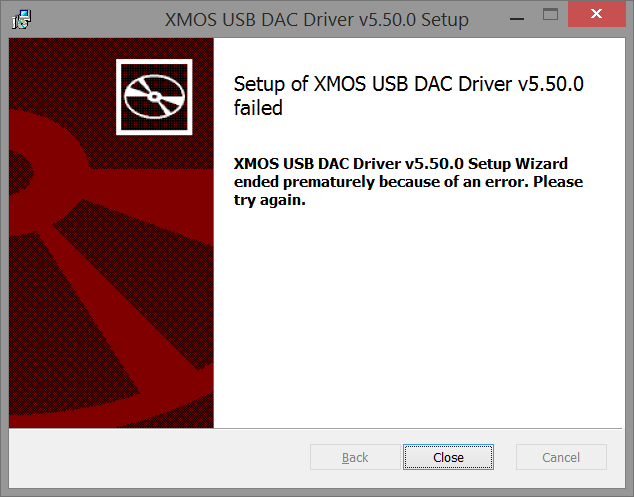

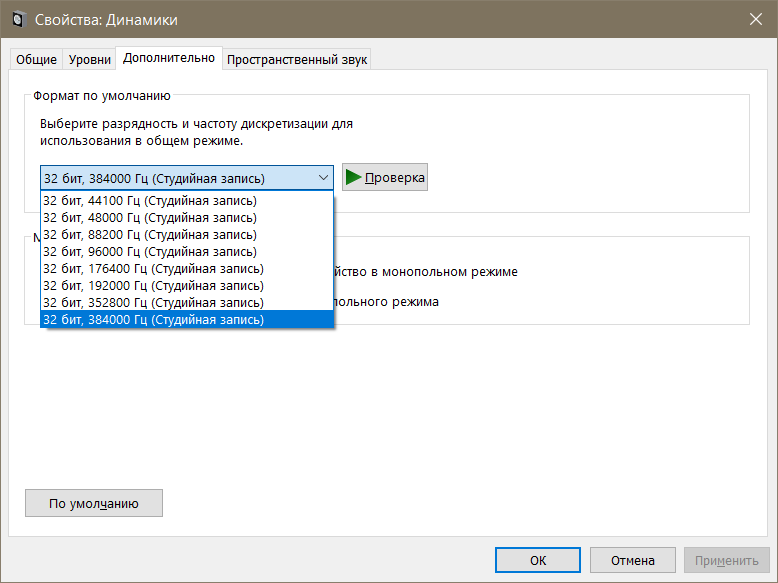

С драйверами ситуация следующая - десятка (Windows 10) определяет коробочку без каких-либо драйверов, практически никак не ограничивая функционал. Младшие же версии популярной операционной системы уже под вопросом. Пробовал скачать XMOS драйвер с официального сайта. Пытаясь его установить наткнулся на странную ошибку, мол установка завершена - вы в пролёте:) В данном случае речь идёт о Windows 8.1

Не исключаю, что этот косяк связан с недавно вышедшими обновлениями для восьмёрки.

ЦАП звучит достаточно ровно и нейтрально, однако высокие частоты лишены резкости. Подача чуть затемненная, детализация не самая рекордная. Радует именно согласованность частотного диапазона. Звучание мягкое, цельное, верха не тянут на себя одеяло, дополняя середину и НЧ.

Высокие частоты не самые протяженные, но что самое интересное - очень достойно проработана область разборчивости. Я сейчас говорю о проработке струнных музыкальных инструментов и вокальных партий - всё очень прозрачно и натурально. Средние частоты - музыкальные, перекачанные и насыщенные. Во многом C200 схож с первой и второй канарейкой (Daart Canary от Yulong). Каких-то явных недостатков не наблюдаю - ровное, но ни разу не мутное, универсальное звучание.

Проработка НЧ диапазона так же не вызывает вопросов, с учётом ценника - всё здорово.

В обзоре присутствуют любительские замеры, по которым не стоит делать какие-то выводы. На деле же результаты еще лучше, я лишь показал, что устройство не имеет явных косяков.

Мнение.

Подводя итог, скажу, что SMSL C200 довольно неплох. По качеству звука мы получаем что-то вроде аналогичных устройств в данной ценовой категории (Daart Canary 1 или 2 версии). Причём, я сейчас говорю не только о звуке в наушниках, а в целом, с учётом всех дополнительных выходов. Если же сравнивать с более серьёзными устройствами уровня "Daart Aquila", конечно же, C200 не сможет похвастаться столь "профессиональным" и чистым звучанием. Да и по цене они заметно отличаются, где-то в 4 раза, не в пользу C200. В остальном же прекрасный универсальный ЦАП в компактном корпусе, с поддержкой bluetooth, с достойными характеристиками и великолепным качеством сборки.

Настольный ЦАП SMSL C200 на сайте Aliexpress

Автор не входит в состав редакции iXBT.com (подробнее »)
Об авторе
Сотрудничество Cooperation, for product reviews please contact email: deniskzn@yandex.ru | skype: live:deniskzn_1 | WeChat ID: deniskzn12 | Telegram: kzndenis

22 комментария

s
Хороший ЦАП. Мне бы такой понадобился, как раз для наушников.
kzndenis
О чём вы? За свои деньги нормальное устройство. Более топовые решения за 700-800 баксов конечно не обгонит.
kzndenis
Почему? Я все что в обзоре привел в пример-у меня все эти цапы на обзоре были. При желании можно найти материалы. Не с пустого места описывал.
kzndenis
Вообще не понимаю о чём ты. В обзоре есть сравнение с устройствами данной ценовой категории. Кому этого мало-с устройствами в 2-3 раза дороже. И да, это нормальное явление. Какие тут могут быть деньги, если цап за тысячу баксов реально лучше во всем.
r
Вопрос реализации «полноценного» баланса для наушников остаётся открытым.
r
Это важно из-за существенных различий в звуке. Скорее всего просто реализован выход (возможность воткнуть штекер).
r
Так речь и идет о том — как именно реализована схема. Нужно вскрытие, зарубежные ресурсы и «соседняя» статья по сабжу ответа на этот вопрос не дают. Возможно на вскрытие не дает добро производитель.
n
Тему балансного выхода на наушники у С200 и HO100 давно пока закрыть, там небалансный усилитель для наушников, точно такой же модуль с выхлопом на транзисторах как у SH-6, только обвязка несколько разная вокруг, от того и имеются некоторые отличия в звучании и громкости.
Если до приезда моего экземпляра никто не выложит фото, выложу я, мне не жалко, остается дождаться пока доедет из китая, а там только-только праздники закончились, раскачиваются долго :)
kzndenis
Нет. Группой Руки Вверх.
n
Вопрос к автору: возможно ли увидеть фото платы целиком?
Очень интересно оценить технический гений китайский. У меня он в общем то заказан, правда еще не выехал из гонконга, праздники в китае до 8 октября, но может так статься, что до того как я его вскрою ни один обзорщик в сетке так и не удосужиться показать начинку. Нигде еще не опубликовано фоток печатной платы при том что полно обзоров уже и замеров.
n
И тут тишина. Видимо отвертки нужной системы ни у кого нет :)
kzndenis
Вопрос к автору: возможно ли увидеть фото платы целиком?
Очень интересно оценить технический гений китайский. У меня он в общем то заказан, правда еще не выехал из гонконга, праздники в китае до 8 октября, но может так статься, что до того как я его вскрою ни один обзорщик в сетке так и не удосужиться показать начинку. Нигде еще не опубликовано фоток печатной платы при том что полно обзоров уже и замеров.

Увы. Нет. Раз нет в обзоре-значит нельзя.
n
я в свое время с китайцами престал работать из-за их подхода к обзору их железа. Притом все эти компании умерли кто то быстро а кто то чуть погодя :)) Зато обижались когда предлагал им что то изменить для улучшения потребительских качеств включая надежность. Ну там то понятно они шли в нишу где у них еще не было опыта и зачем то хотели скрыть косяки в элементной базе и софте. не имея лишних денег и возможностей быстро исправлять.
А тут то вроде все норм с элементной базой и схемотехникой, чего стесняться то… не понимаю. Почти всю плату видно на кусках фото и ведь вскроют все равно и посмотрят в самое ближайшее время независимые обзорщики или просто пользователи.
n
Смотрю, комменты почистили :))
А какой смысл скрывать то что известно уже всем и тем более владельцам девайса коих полно по всему миру.
Я свой экземпляр купленный за свои кровные вскрыл и у видел ровно то же что и другие кто вскрывал да и без вскрытия все понятно по официальным фото.
Нет в С200 балансного усилителя для наушников, все ровно то же что в SH-6 и HO100. Давайте уже называть вещи своими именами.
n
Несколько иначе. В целом за свои деньги аппарат интересный, но если есть денег больше, есть куда посмотреть еще.
kzndenis
Нет. Аппарат шикарен.
n
В общем, как и предполагалось, разъем 4,4 мм у С200 и HO100 лишь в качестве переходника для удобства. Тема окончательно закрыта.
Таки разобрали С200 уже и показали что там внутри, спасибо доброму человеку из Венгрии.
Обзоры на Ютубе от RetroTech Hungary.
Как я и писал уже раньше, там стерео усилитель с выхлопом на транзисторах ровно такой же как в SH-6.
Ну и ровно такой же модуль стоит в HO100, только на небалансном входе в отличие от SH-6 в HO100 стоит буфер на операционнике чтобы подравняться с балансным входом без потерь, потому HO100 несколько громче а вместе с тем и кажется чуточку детальнее.
Тем не менее С200 мне нравится по исполнению, у него полностью линейное питание звукового тракта, на борту линейный бп с трансформатором и стабами. И ежели удалось получить неплохие цифры есть надежда что можно несложными манипуляциями затюнить и звучание в лучшую сторону, если захочется сильно.
A
Посоветуйте пожалуйста ЦАП для линейного выхода, чтобы подключить мониторы Adam a5x, для музыки, фильмов, не более. Стоит ли покупать именитый ЦАП за 1000+ долларов или есть достойные варианты подешевле? Видел сейчас много уже вариантов маленьких юсб цапов для телефонов, говорят там тоже есть очень крутые…
kzndenis
Хорошие мониторы у вас, я бы брал более солидный ЦАП.
n
Для тех кто собирается разбирать С200 для апгрейда или хотя бы флюс с нижней стороны платы отмыть.
Как обычно у китайцев второй раз платы не моют, потому все пайки выводного монтажа остаются неотмытыми, а это большая часть источника питания, все разъемы, энкодер и многоножка платы индикатора и д/у.
Свой экземпляр отмыл. На качестве звука вряд ли сказалось, но зато душа не болит :) Дорабатывать девайс не вижу смысла. В принципе, аппарат не плох на линейных выходах и в стоке, а увеселитель в моем случае только полная замена может вылечить, мне такой не нравится, но если откинуть субъективное, телефонный усилитель запросто может работать с любыми наушниками от 12 до 300 ом на уровне близком к SH-6 и HO100. Не вижу смысла в покупке стеков с этими усилителями, С200 более эффективное вложение средств.
Пошаговая инструкция по разборке:
Сначала нужно открутить фиксирующую гайку разъема BT антенны головкой 8мм, потом шестигранником выкрутить четыре винта плюс два самореза на задней стенке и отвести ее. Далее аккуратно удалить фиксирующий компаунд с внутренней части разъема BT антенны и отсоединить контакты с разъема питания, после чего аккуратно вывести разъем BT антенны.
! Крутить BT разъем не следует, он имеет ключ (лыску) со стороны разъема питания. Нужно аккуратно выдавить разъем во внутрь немного пошатывая.
После того как освободится задняя панель вместе с приклеенным к ней разъемом питания, можно смело откручивать и винты на передней панели, потребуется Torx T10.
Плата выводится из корпуса вместе с передней панелью.
Нижняя часть платы в районе источника питания защищена пластиковой накладкой, которая установлена на составных пистонах. Просто тяните за головки и после извлечения штифтов, выньте втулки отогнув усики.
Сбирается в обратной последовательности.
