FX-Audio PH-A2: реально мощный усилитель для наушников

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Hi-Fi и цифровой звук

К осознанию невероятного удобства внешнего усилителя для наушников я шел довольно долго. Всегда же можно взять ЦАП или внешнюю звуковую карту, где помимо линейного RCA выхода сразу будет и нужный нам джек под наушники. Однако выходная мощность там, обычно, чрезвычайно мала. И если на низкоомные затычки ее, как правило, хватает, то о 250 омных Beyerdynamic можно даже не мечтать. И это я еще молчу о всяких изодинамических моделях. В общем, усилитель — это дело важное очень полезное. Оттого сегодня я и предлагаю познакомимся с одним весьма интересным агрегатом, под именем FX-Audio PH-A2. Способным выдавать, внимание, до 1.1 Вт на 32 ома нагрузки. Послушаем, сделаем замеры — все как вы любите.

Характеристики
  • Усилитель: TPA6120A2
  • Предусилитель: OPA2604AP (сменный)
  • Сопротивление для наушников: 16-300 Ом
  • Выходная мощность: 1.4 Вт на 16 Ом, 1.1 Вт на 32 Ома, 207 мВт на 300 Ом
  • Диапазон частотной характеристики: 20 Гц — 20 кГц
  • Отношение сигнал-шум: 120 дБ.
  • Напряжение питания: 12 В.
  • Входы: RCA /3.5 мм.
  • Выходы: 6.3 мм.
  • Размеры: 123 x 97 x 33 мм.
  • Вес: 308 г

УЗНАТЬ АКТУАЛЬНУЮ ЦЕНУ НА FX-Audio PH-A2

Видеоверсия обзора
Упаковка и комплектация

Коробки FX-Audio штампует одного типа для всех видов своих усилителей. Поэтому, два изображенных на ней девайса никакого отношения к герою нашего обзора не имеют.

Внутри можно найти небольшой гарантийный талон, переходник с 6.3 на 3.5 мм. джек, блок питания на 12 вольт 1 ампер и непосредственно сам усилитель. К слову, никаких соответствующих плохому питанию артефактов в замерах мной выявлено не было. Пор крайней мере из тех, на которые стоит обращать внимание. Так что, аппарат вполне готов к использованию сразу после распаковки.

Дизайн/Эргономика

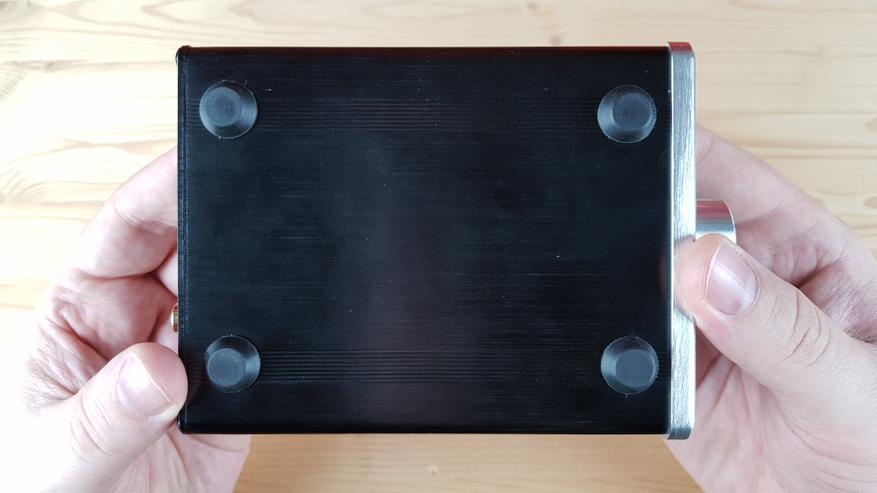

Корпус у усилителя имеет небольшие габариты и полностью выполнен из металла. Устанавливается он на 4 резиновые ножки.

Сбоку, на каждой из граней, видны заводские пломбы. Смысл их для меня еле уловим. При разборе девайса эти наклейки абсолютно не затрагиваются.

Ну, по ним мы хотя бы узнаем, что помимо FX-Audio в разработке участвовала еще и компания NFJ.

По функциональным элементам девайс прост, как автомат. Сзади имеем два линейных входа на RCA и 3.5 мм. И, очевидно, отдельный вход под питание.

Спереди центральное место занимает огромный аналоговый регулятор уровня. Вращение которого происходит с тактильно приятными механическими щелчками.

Слева от него производитель разместил две многофункциональные кнопки, а под ними ровно четыре светодиода.

Для начала работы нужно включить устройство, зажав кнопку «Power». Затем второй кнопкой «Select» выбираем нужный нам вход. И все, наслаждаемся музыкой. Наушники, естественно, подключаются в порт 6.3. Если надо, используйте комплектный переходник на 3.5 мм. Вообще говоря, этих знаний уже достаточно, но каждая кнопка несет в себе по 2 функции. Так, короткое нажатие на первую — выключает звук (функция «mute»), а долгое нажатие на вторую — переключает режимы усиления.

Аппарат по мощности настолько крут, что для использования его с внутриканальными наушниками регулятор уровня можно повернуть, ну максимум на 3 щелчка. То есть, всего на пару градусов. Дальше становится прям нестерпимо громко. Вот тогда и помогает пониженный Gain. Это когда последний светодиод потушен.

Разбор

Для разбора я выкрутил один черный винтик сзади, фиксирующий RCA порт и четыре болта спереди. После чего платка легко выезжает на салазках.

Не все здесь конечно чисто отмыто, но к пайке у меня особо претензий нет. Усилитель в кроватке стоит двухканальный: OPA2604AP. Судя по всему оригинал. По крайней мере, при его замене на точно качественный OPA в замерах я разницы не увидел. Звук да, немного меняется. И это, на мой взгляд, основная фишка аппарата — поиграться со сменными операционными усилителями на фильтре. Тем самым подгоняя звук под собственные вкусы.

Основной же процесс усиления сигнала возложен на небезызвестный TPA6120A2. Хороший чип, со своими сторонниками и противниками.

Замеры

Измерения я делал на максимальной громкости и высоком уровне усиления. Это важно для понимания и здравой оценке результатов. Вы на такой громкости вряд ли будете слушать.

Для начала не самая лучшая новость, заключенная в средней неравномерности АЧХ. Как видно из графика, на 20 кГц мы имеем спуск примерно на 2.25 Дб. Это, вообще говоря, не очень хорошо. Однако и особо критичного я ничего не вижу. Чуть притушили верха.

Уровень шума и динамический диапазон здесь просто образцово показательные: минус 111 Дб. Сами посмотрите на графики.

Чего не сказать о искажениях. Тут мы видим весь спектр гармоник начиная с уровня минус 90 Дб., а значение интермодуляции доходит до минус 75 Дб. Такое себе. Хотя мой измерительный тракт оценивает это как «хорошо», я бы охарактеризовал как «средне».

Шумы окружающего нас мира, конечно, намного выше и на их фоне результаты искажений меркнут, однако хотелось бы получше. И раз я уже заговорил о шумах, обязательно нужно отметить, что несмотря на свой 1.1 Вт на 32 ома нагрузки, аппарат дает абсолютную тишину в паузах. Это большая редкость. Обычно мощные усилители на низкоомной нагрузке имеют фоновый шум. А вот тут его нет. Вот это реально здорово. Да и какого-то особого нагрева при работе я не заметил.

Звук

Звучит же аппарат бодро, драйвово и весьма напористо. Для сравнения я подключил его к аудиоинтерфейсу MOTU M4, соединив RCA выходы карты с RCA входом на усилителе. Изменения мгновенно заставили меня приподнять бровь от удивления. На выходе для наушников карта, прямо скажем, дает смягченный, в меру детализированный звук. Звучит это очень мелодично, но как-то без огонька. С FX-Audio же я сразу ощутил весь жир и драйв, на которые способны мои наушники. Энергия просто бьет ключом. И это на стоковом операционнике.

Конечно же, итоговое звучание аппарата сильно зависит от того источника, к которому вы подключили усилитель. Его окрас, акценты и всевозможные нюансы звучания обязательно будут прослеживаться в конечном результате.

Тут усилитель делает лишь то, что должно. А именно, усиливает исходный сигнал, ну может с минимально возможными дополнениями, вносимыми чипами обвязки. Но разница до и после — действительно впечатляющая. Очень чистый прозрачный звук. Никак не ожидал такое услышать со своей звуковой карты. Соответственно, с нормальным ЦАПом, да приличными наушниками PH-A2 порадует абсолютно любого. Буквально оживив своей мощью звучание.

Выводы

Итогом, в замерах к FX-Audio PH-A2, конечно, можно придраться. АЧХ имеет небольшое ослабление на верхах, да и искажения где-то на грани приличия. Однако плюсов тут намного больше. Аппарат реально порадовал поддержкой сменных операционных усилителей DIP8, огромной выходной мощностью на 1 Вт., отсутствием фоновых шумов, а главное — сочным детальным звуком. Слушать A2 безумно приятно. Даже не представляю, как вообще я раньше жил без отдельного усилителя для наушников. Да и при желании звук здесь можно дотюнить операционниками. Например, AD826 добавит легкий акцент на басу, LM6172 усилит детали, а MUSES 02 просто окрасит звук брутальными оттенками, в лучших традициях дорогого аудио. В общем, сверх любопытная модель, да и стоит вменяемых денег. Отличный усилитель. Не идеальный, но очень хороший.
