Сегодняшний обзор посвящен обновленному стационарному ЦАПу от компании FiiO. Модель K3 «карманная», но с большими возможностями. Есть поддержка аудиофайлов высокого разрешения, обычный и балансный выход на наушники, линейный и цифровой выход. Рассмотрим новый K3 подробнее.

Технические характеристики

  • Модель: К3
  • Цвет: черный
  • ЦАП: ES9038Q2M
  • USB чип: XMOX XUF208
  • ОУ: 2 х OPA926 и SGM8264-2
  • Входной разъем: USB тип C с поддержкой PCM (до 384 кГц / 32 бит)
  • Цифровой выход: коаксиальный (до 192 кГц), оптический (до 96 кГц)
  • Выход на наушники: 3,5 мм TRS
  • С/Ш: 113 дБ(А)
  • Диапазон частот: 20–80000 Гц
  • КНИ+шум: 0,004 %
  • Выход на наушники: балансный 2,5 мм TRRS
  • С/Ш: 113 дБ(А)
  • Диапазон частот: 20–80000 Гц
  • КНИ+шум: 0,004 %
  • Мощность: 220 мВт на 16 Ом нагрузки, 120 мВт на 32 Ом нагрузки
  • Линейный выход: 3,5 мм TRS
  • Размеры: 22 х 58 х 70 мм
  • Масса: 82 г

Упаковка и комплектация

Устройство попадает к пользователю в небольшой картонной коробке. Цветовое оформление лаконичное, есть проверка подлинности устройства. Внутри картонная защитная вставка.

ЦАП изготовлен в августе 2021 г. в Китае. Гарантия на FiiO K3 12 месяцев.

Комплект поставки устройства включает все необходимое для начала работы:

Руководство на русском

Внешний вид

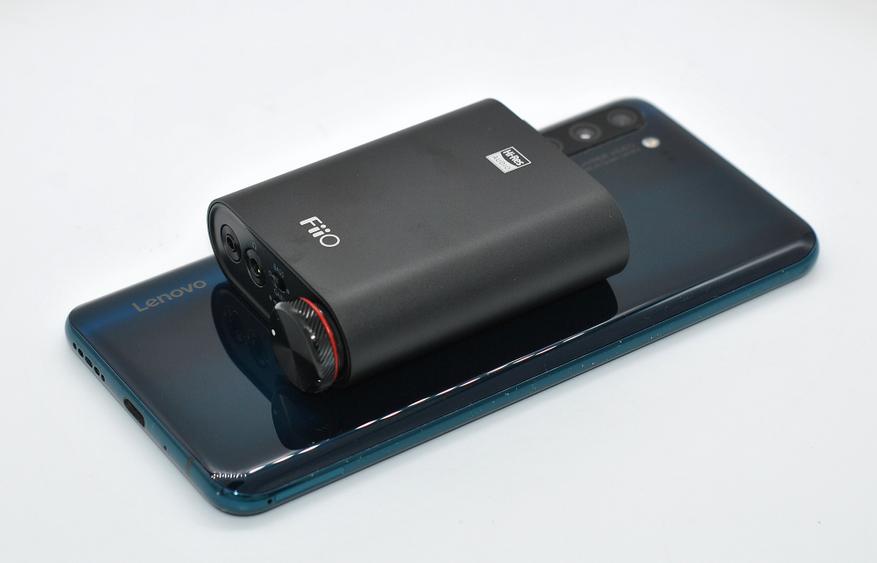

Когда достаешь K3 из коробки удивляешься, насколько он компактный. Его размеры ближе к портативным устройствам, но он предназначен для работы с ПК.  Современная аудиотехника меняется, уже реже встретишь огромные корпуса, популярен дизайн «lifestyle»,  дружественно вписывающийся в современный интерьер.

Без учета ручки громкости и разъемов, размеры алюминиевого корпуса составляют 70х58х22 мм. Черное покрытие корпуса качественное. Можно наклеить на нижнюю часть комплектные полоски против скольжения.

В дизайне К3 сразу выделяется ручка регулировки громкости (она же совмещена с включением питания), на ней яркое красное резиновое колечко и косая накатка для уверенного удержания.

Питание устройства происходит от ПК (5 В 0,5 А макс.) по комплектному кабелю.

На передней панели довольно плотная компоновка. Слева на право: балансный выход на наушники 2,5 мм, несимметричный выход на наушники 3,5 мм, переключатель усиления баса + 6 дБ, переключатель Gain и регулировка громкости с кольцевой подсветкой.

На заднем торце корпуса тоже много разъемов. Слева на право: линейный выход на усилитель на разъеме 3,5 мм, переключатель USB 1.0 (работа без драйверов до 96 кГц/24 бит) и 2.0 (работа с драйверами и поддержка HiRes), вход для ПК usb тип С, и два цифровых выхода SPDIF коаксиальный и оптический.

Из-за компактности устройства линейный выход сделан на 3,5 мм, а не на привычных разъемах RCA. Цифровые выходы (коаксиальный и оптический) предназначены для внешнего ЦАП, хотя по мне, без них можно было бы и обойтись (а добавить вместо них Bluetooth), устройство и так вполне самодостаточно.

Внутреннее устройство

Разбирается ЦАП просто, всего два винта на задней торцевой крышке. Видим замкнутый экструдированный алюминиевый профиль корпуса.

У FiiO K3 «двухэтажная» компоновка печатных плат на пластиковом каркасе. Это дало возможность получить устройство такого компактного размера. Качество монтажа и пайки отличное.

На «нижнем» этаже установлен USB XMOS и видна версия релиза платы:

На «верхнем» стоят ОУ отвечающие за выход и микросхема ЦАПа. ОУ три штуки как и заявлено пара OPA926 и  SGM8264-2. ЦАП ESS 9038Q2M (32 бита шумы -120 дБ), но это мобильная версия чипа. Хотя в инструкции к K3 упоминается ЦАП AK4452, возможно прошлые релизы плат.

Использование

Для начала полноценной работы необходимо скачать драйвера с сайта производителя. FiiO USB Audio Drivers For KA3 И перевести переключатель в режим «usb 2.0» Тогда устройство будет работать с файлами HiRes (до до 384 кГц / 32 бит, DSD256). Поддерживаются только свежие ОС Windows.

После этого устройство появляется в ОС (монопольное управление). Есть поддержка универсального ASIO-драйвер для звуковых WDM-устройств (ASIO4ALL 2).

Включается ЦАП со щелчком при повороте ручки громкости. Ручка оказалась тактильно приятной. Под ручкой громкости светодиодная кольцевая подсветка, которая сигнализирует о текущей частоте дискретизации:

  • Синий цвет — <48 кГц
  • Желтый цвет — >48 кГц
  • Зеленый цвет — DSD
  • Красный цвет — нет поддержки устройства.

Регулировка громкости у устройства построена по принципу ADC —  входной аналоговый сигнал с потенциометра преобразуется в цифровой. Так меньше помех при регулировке.

Корпус K3 слегка нагревается при длительной работе.

Звук

Усилитель для наушников дает ровное, не окрашенное звучание. Функция добавления НЧ придется по вкусу любителям динамичных современных треков (не работает на линейный выход).  А дополнительное усиление выхода «Gain» раскачает даже высокомные полноразмерные наушники.

Но особенно повезет владельцам наушников с балансным входом (на разъеме 2,5 мм) — тут сработает несколько преимуществ:

  • Выше мощность выхода (каждый ОУ работает на свой канал)
  • Отсутствие любых помех и наводок даже при длинном кабеле
  • Высокая устойчивость к искажениям сигнала

Это дает детальное звучание с хорошей стереопанорамой и разделением каналов.

Измерения

Проведем на звуковой карте на ПК ESI Juli@ (КНИ 0,00023%). Но есть важный нюанс, измерения на режиме USB 1.0.

АЧХ по линейному выходу и выходу на наушники не отличается (укладывается в 0,5 дБ).

Усиление НЧ и Gain (на 6 дБ):

Видно довольной высокий уровень КНИ, но это объясняется работой без драйверов и питанием от шумного по USВ старого компьютера. При работе на новом железе и с драйверами ЦАП выйдет ~0,004%. Это еще раз показывает важность установки драйверов для K3.

Заключение

FiiO K3 — интересное функциональное устройство, может использоваться с любыми наушниками (в том числе качественными балансными) и с внешним усилителем для пассивной акустики. K3 не займет места на столе, но обеспечит Вас качественным звуком от ПК.

В конце обзора традиционно перечислим плюсы и минусы рассмотренного товара.

Плюсы:

  • Компактный размер при хорошей мощности и обилии портов
  • Поддержка файлов HiRes
  • Ровный «мониторный» звук
  • Поддержка балансных наушников

Минусы:

  • Монопольное управление звуковым выводом в Windows
  • Нет Bluetooth
  • Хуже параметры при работе без драйверов

Купить FiiO K3

Спасибо за внимание. Удачных покупок!
