Дизайнер создал функциональный синтезатор из картона с клавишами из ореха и дуба

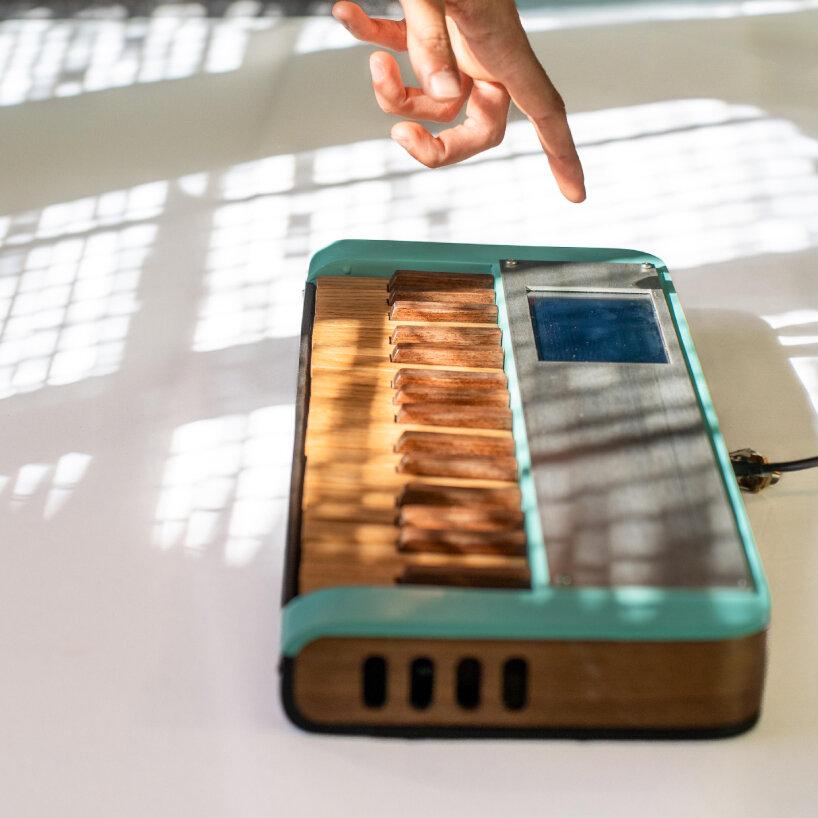

Габриэль Мехиа-Эстрелла разработал работающий музыкальный синтезатор, корпус которого изготовлен из картона и дерева. Устройство оснащено полноценной клавиатурой с деревянными клавишами ручной работы.

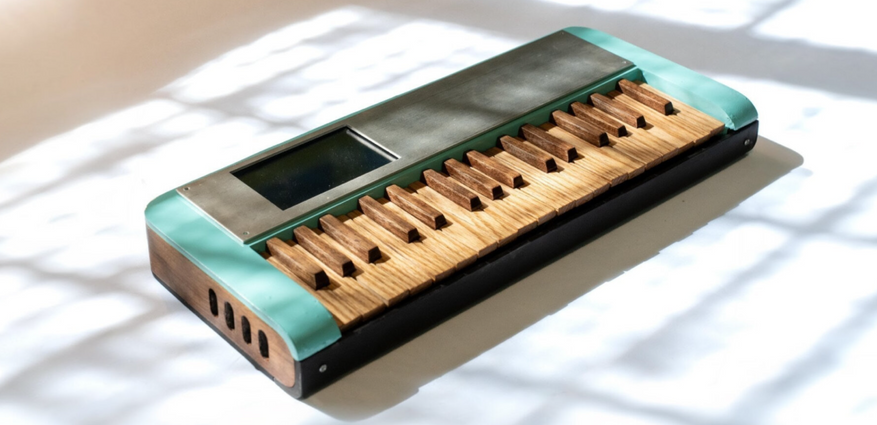

Конструкция инструмента основана на сочетании различных материалов. Белые клавиши вырезаны из древесины дуба, чёрные клавиши и боковые элементы корпуса выполнены из грецкого ореха. Верхняя и нижняя панели сделаны из картона, усиленного стекловолокном. Изогнутые детали из ореха получены методом обработки древесины паром. Перед сгибанием в материале делают тонкие прорези, которые повышают гибкость. Деревянные заготовки фиксируют в специальных формах до полного высыхания.

Картонные панели укрепляются несколькими слоями стекловолоконной ткани, пропитанной эпоксидной смолой. Каждый слой отверждается отдельно перед нанесением следующего. Внутренний каркас состоит из алюминиевых пластин, анодированных для защиты от коррозии. Клавиши собраны на стальном стержне с пружинным механизмом возврата. Каждая клавиша оснащена шайбами и металлическими ограничителями хода.

Электронная начинка состоит из двух систем. Микроконтроллер Teensy отслеживает нажатия клавиш и преобразует их в MIDI-сигналы. Одноплатный компьютер Raspberry Pi 5 обрабатывает эти сигналы с помощью программного обеспечения Zynthian с открытым исходным кодом. Система работает с картой microSD и управляется с помощью сенсорного экрана. Аудиовыход осуществляется через стандартный разъём для подключения динамиков или наушников.

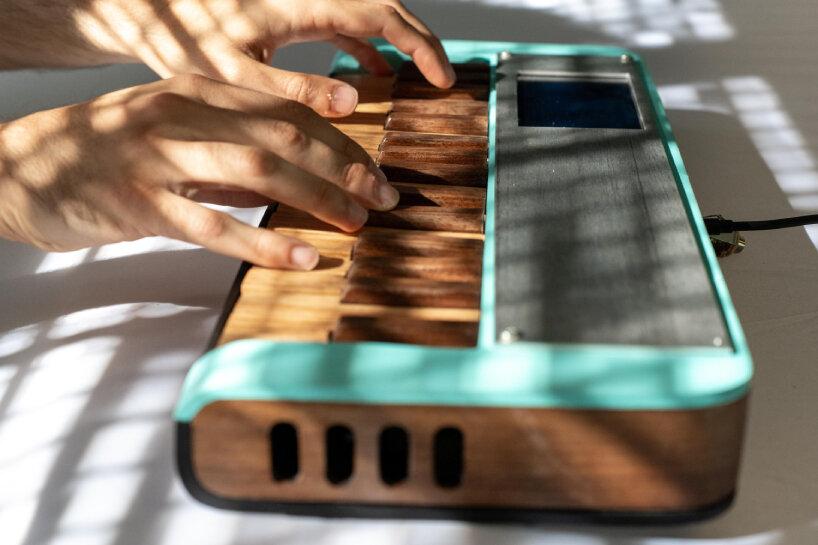

Корпус окрашен в два цвета: верхняя часть — бирюзовая, нижняя — матовая чёрная. Резиновые ножки обеспечивают устойчивость на поверхности. Создатель опубликовал инструкцию по сборке устройства.

Источник: designboom
