Обзор ЦАПа FX Audio DAC M1

Сегодняшний обзор посвящен новому Hi-Res ЦАПу (DAC) от компании FX-audio.  Новинка M1 интересна по нескольким причинам:  выдает звук до 768 кГц/32 бит DSD512, имеет запоминающийся яркий дизайн и удобное управление.

Введение

Мир меняется. Современная аудиотехника тоже. Уже реже встречаются канонические корпуса аудиоустройств шириной 430 мм.

Огромную популярность набрали портативные устройства, а у стационарных меняется дизайн в сторону стиля «lifestyle». Дружественно вписывающихся в современный интерьер.

Вот и китайский производитель аудиотехники Szfxaudio не отстает от современных трендов и выпускает новый ЦАП M1. Он не только оснащен современным «железом», но и может украсить компьютерный стол. M1 открывает линейку техники (эра FX AUDIO 2.0) с новым стильным дизайном и яркими цветами.

Технические характеристики

• Входы: USB, Optical, Coaxial, Bluetooth
• Выходы: линейный выход RCA, 6.35 мм выход на наушники
• Основные чипы: ESS9038Q2M +XMOS XU208 +TPA6120A2 +OPA1612 + 49720
• Совместимость с ОС: Win7/ 8/ 8.1/ 10, Mac OS X 10.6 и выше, Linux
• Экран: OLED
• THD+N: 0.00025%
• Сигнал/шум: 118 дБ
• SOC BT: CSR8675
• Кодеки BT: LDAC /AAC /SBC /APTX /APTX-LL /APTX-HD
• Мощность выхода на наушники: 500mW (32 Ω), 340mW (64 Ω), 180mW (150 Ω), 96mW (300 Ω)
• Частота дискретизации USB: (1Bit, 16 ~ 32Bit / PCM:44.1~768kHz, DSD:2.8224~22.5792MHz)
• Частота дискретизации OPT/COA (1Bit,16~32Bit /PCM:44.1~192KHz; DSD:DSD64(DoP))
• Частота дискретизации  BT (24Bit/PCM:44.1~96kHz)
• Цифровые фильтры: 7
• Питание: DC 12 В 1 A
• Потребление от сети: 3,5 Вт и 0,25 Вт ждущий режим
• Размеры: 150х78х58 мм

Упаковка и комплектация

Коробка, под стать устройству, с яркими надписями. ЦАП надежно упакован во вспененный материал.

Комплект поставки устройства

• DAC M1
• Сетевой блок питания 12 В
• Кабель usb тип С для подключения к ПК 1 м
• Антенна Bluetooth (поворотная)
• Пульт ДУ
• Мультиязычная инструкция

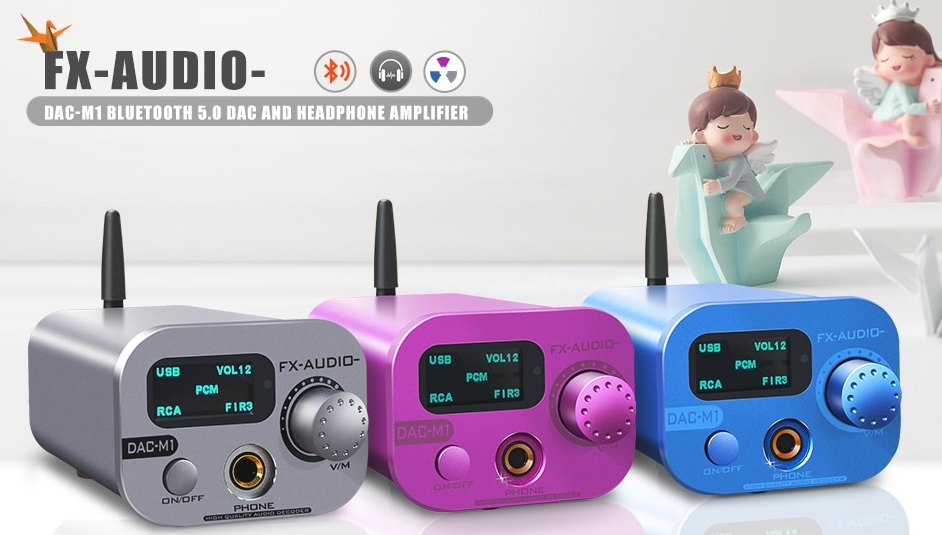

Есть серый, розово-красный и синий цвет алюминиевого корпуса M1.

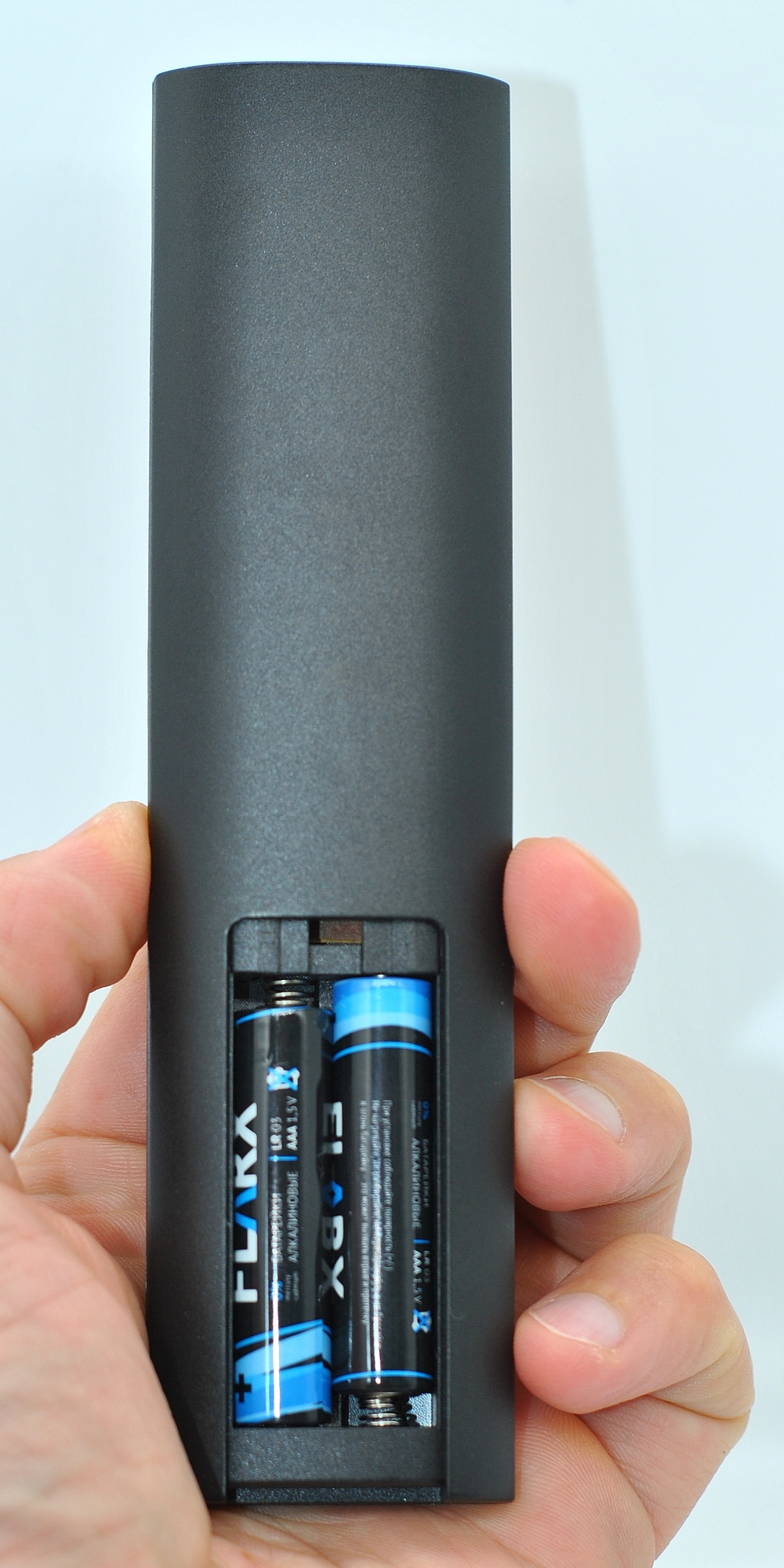

Рассмотрим пульт и блок питания подробнее.

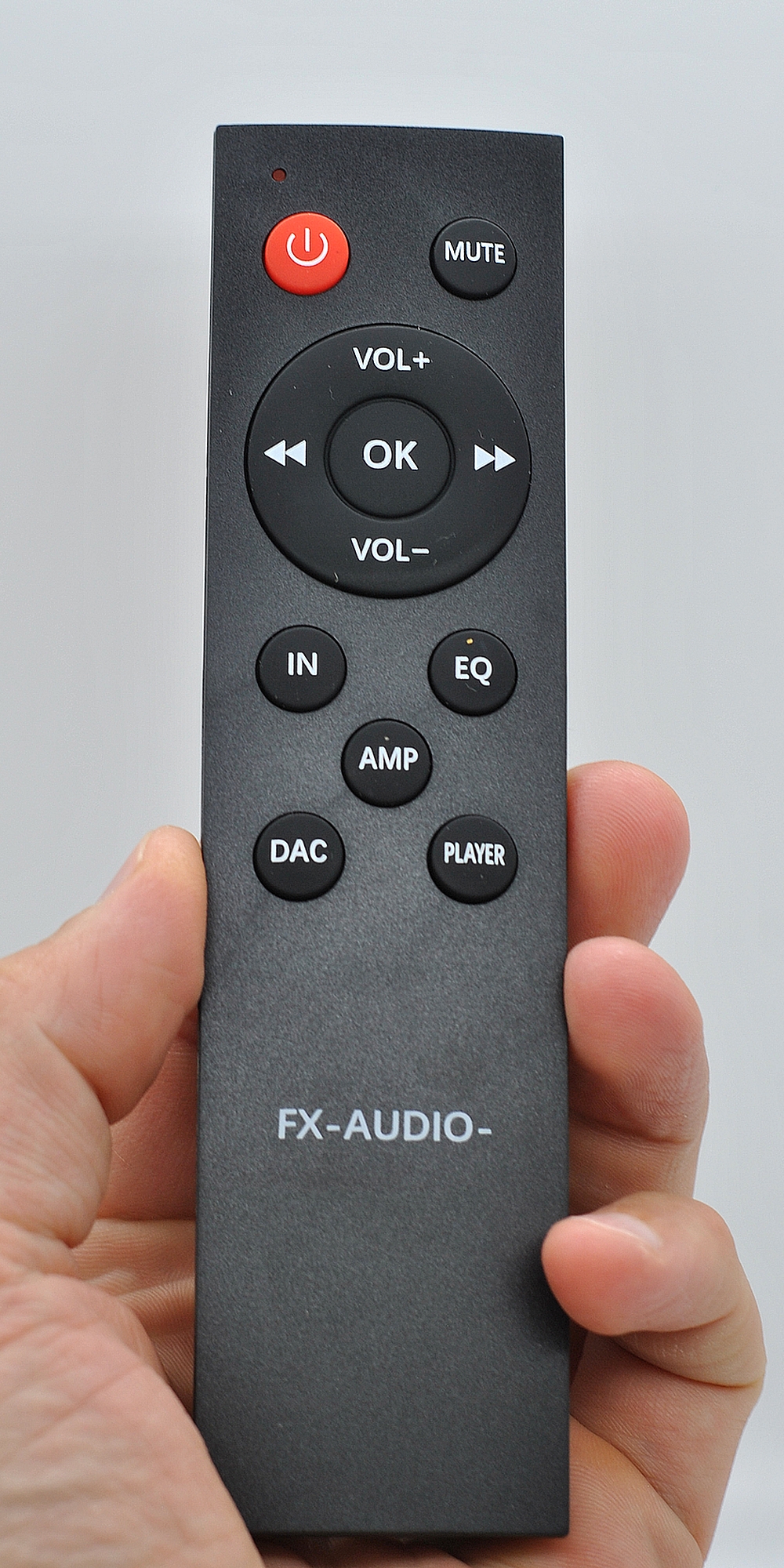

С пульта доступны все функции устройства. Кнопка «DAC» служит для первой привязки пульта к ЦАПу.

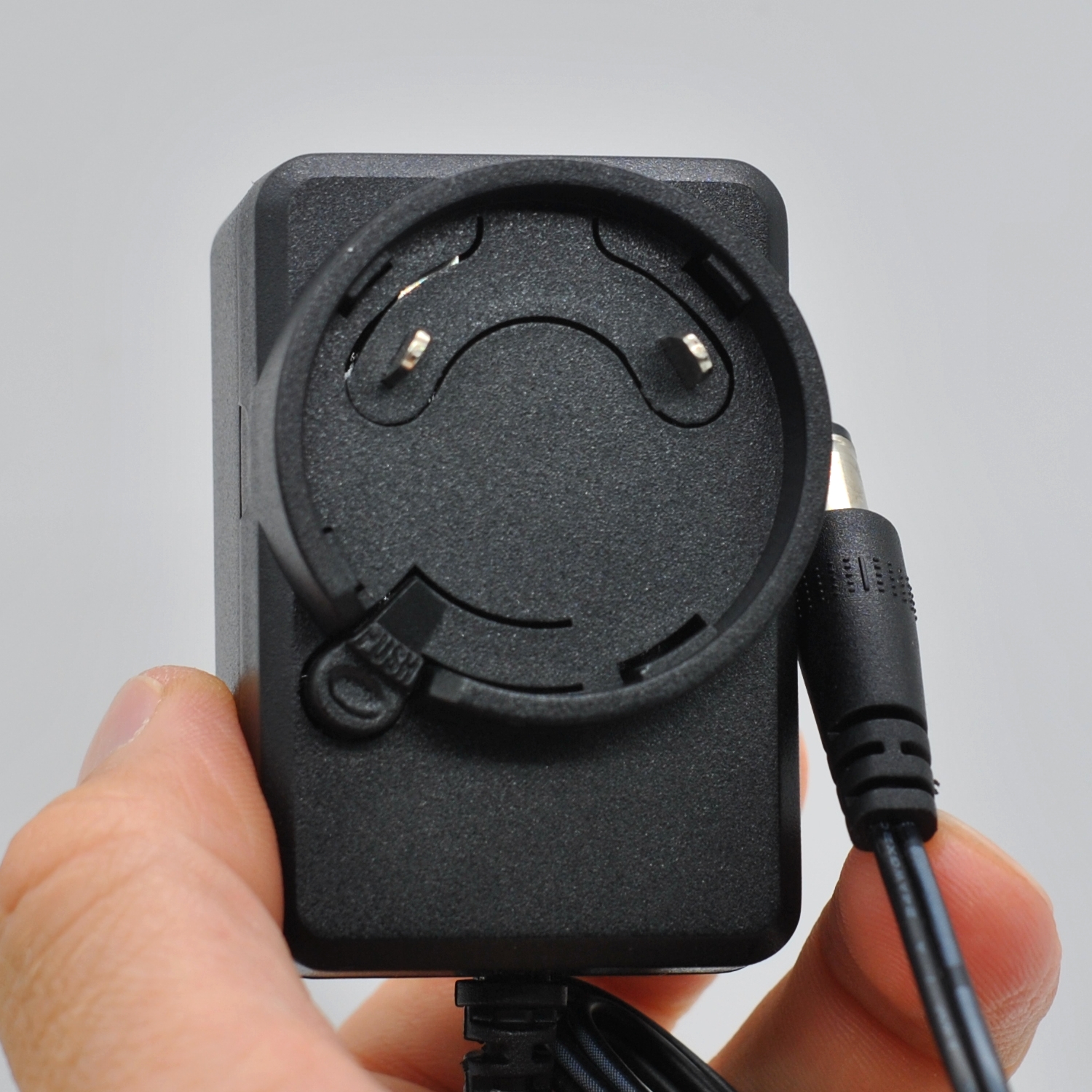

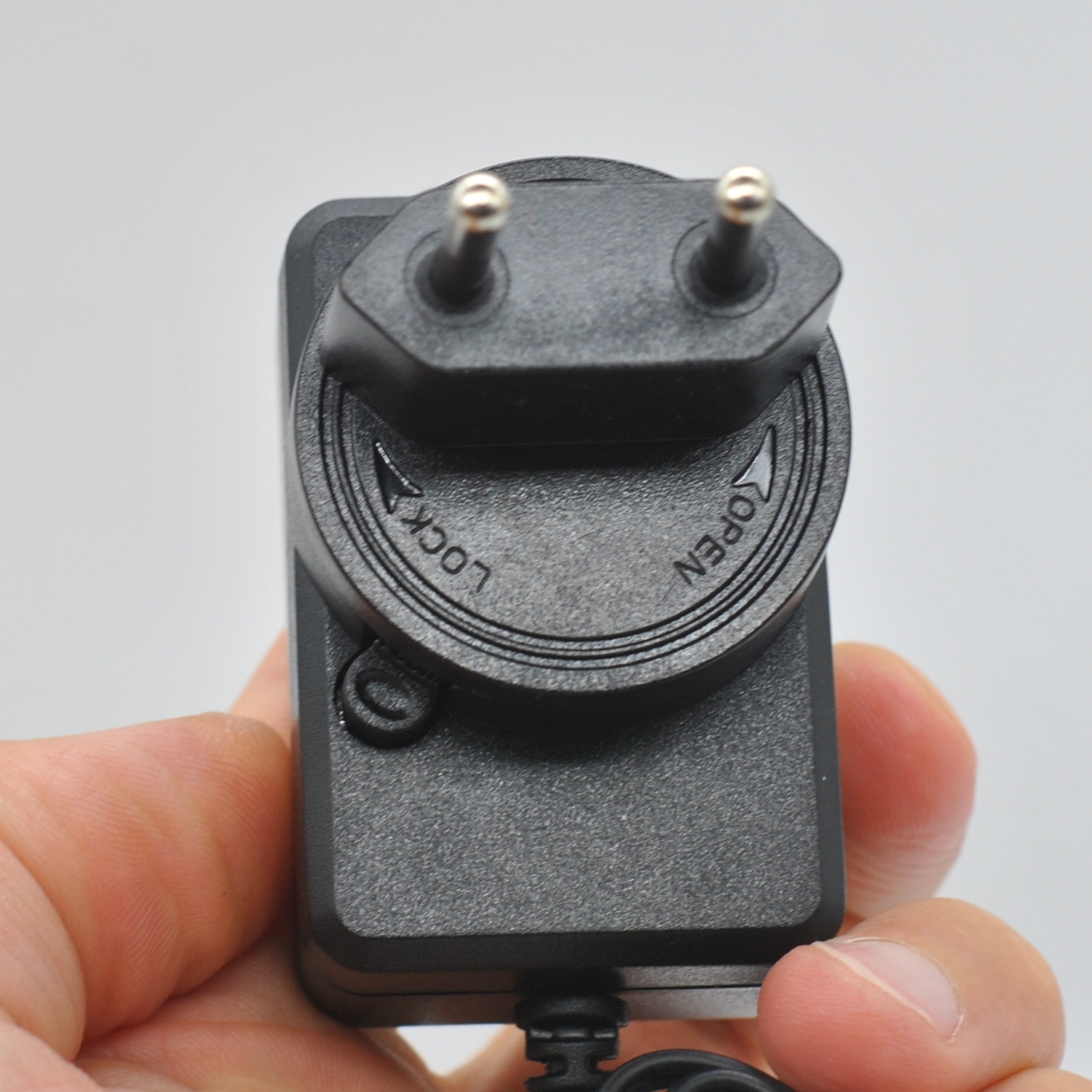

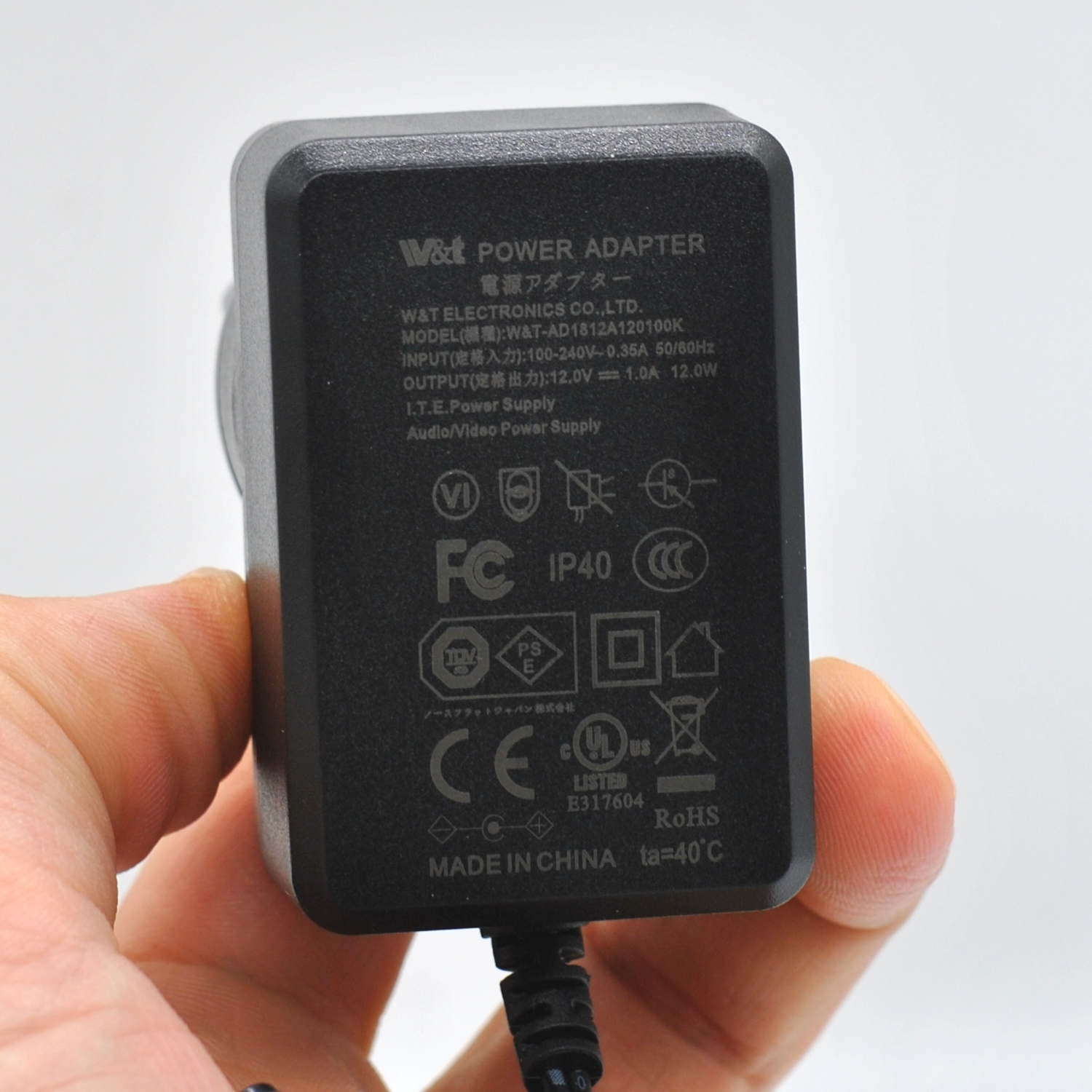

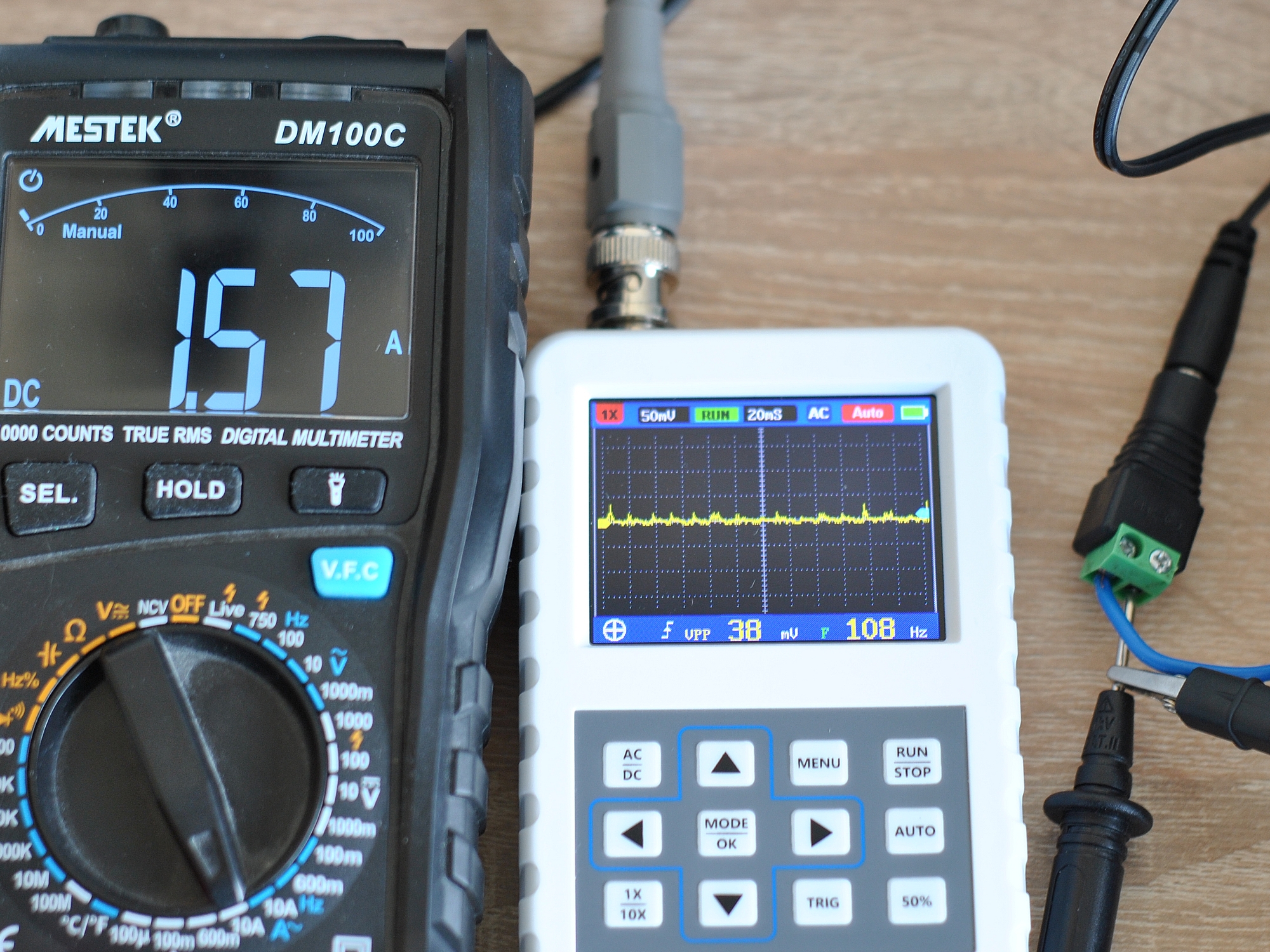

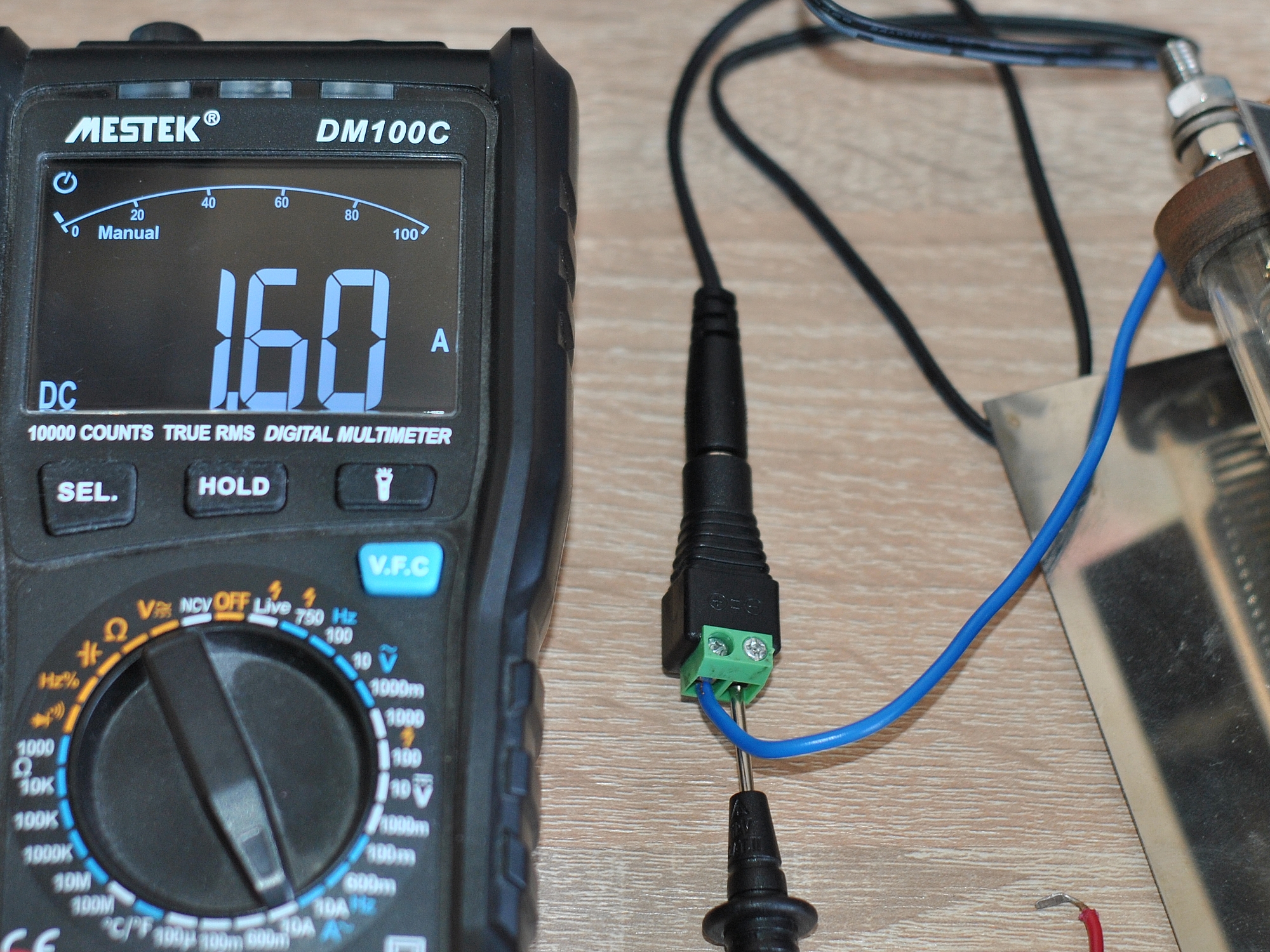

Блок питания (12 В 1 А) не много необычный, с универсальной вилкой и без ферритового фильтра ЭМП. Проверим его характеристики и пульсации.

Внешний вид

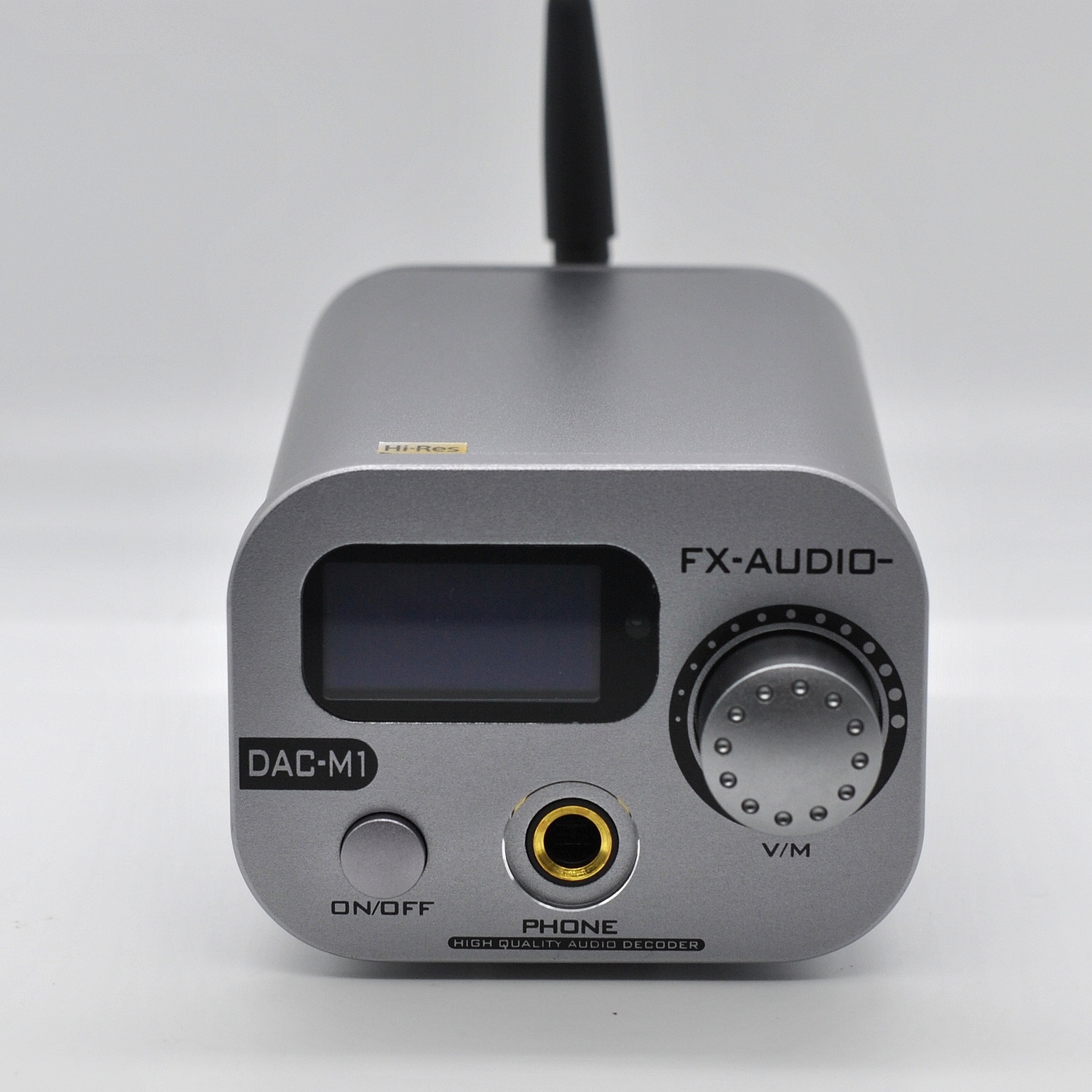

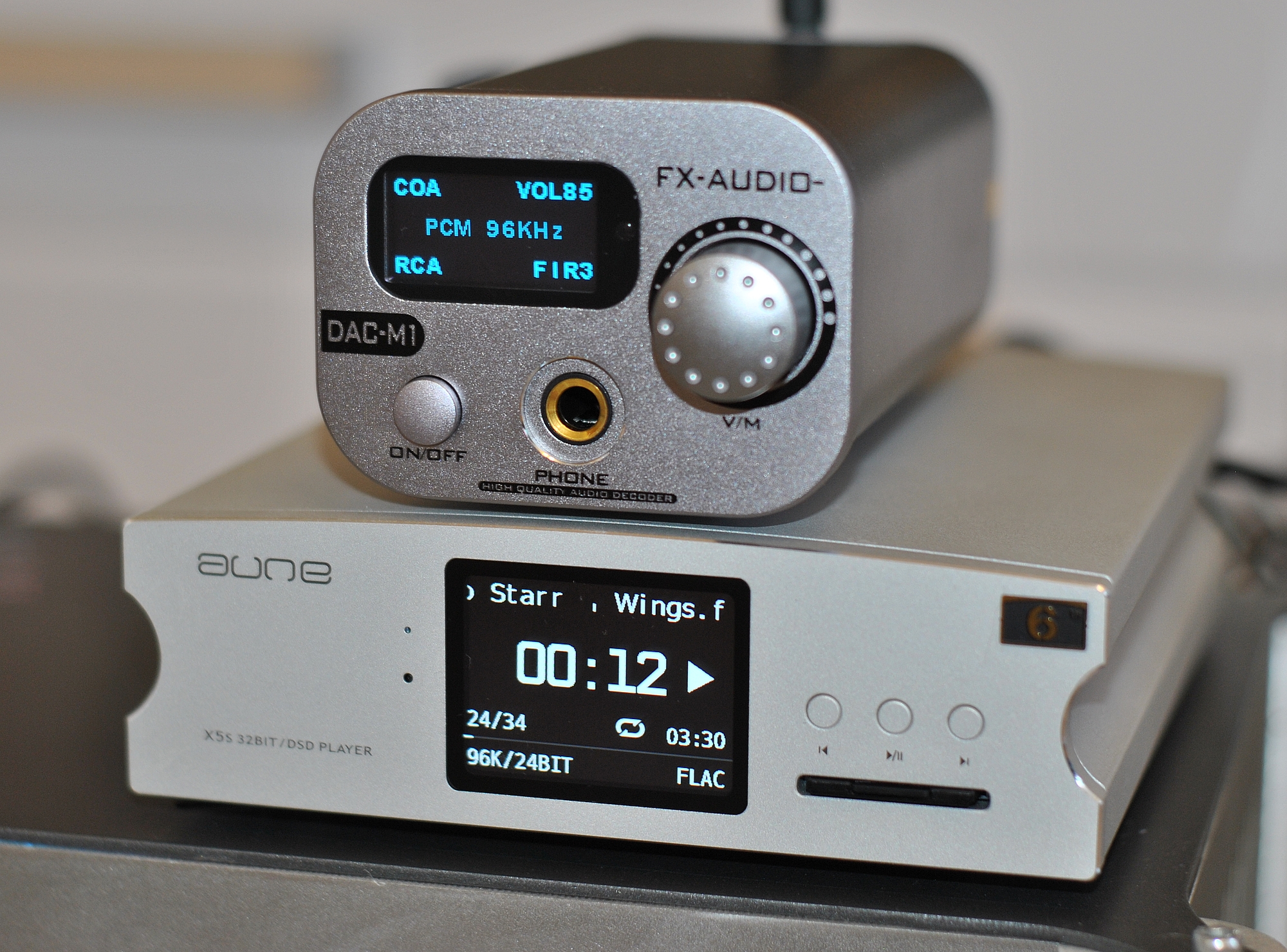

ЦАП M1 выполнен в компактном алюминиевом корпусе со скругленными углами. Размер передней панели 78х58 мм. Там разместились: кнопка включения (она же приглушение звука), небольшой экран, разъем для наушников 6,35 мм и ручка регулировки громкости (при нажатии на неё активируется меню). Ручка громкости вращает нажимной энкодер.

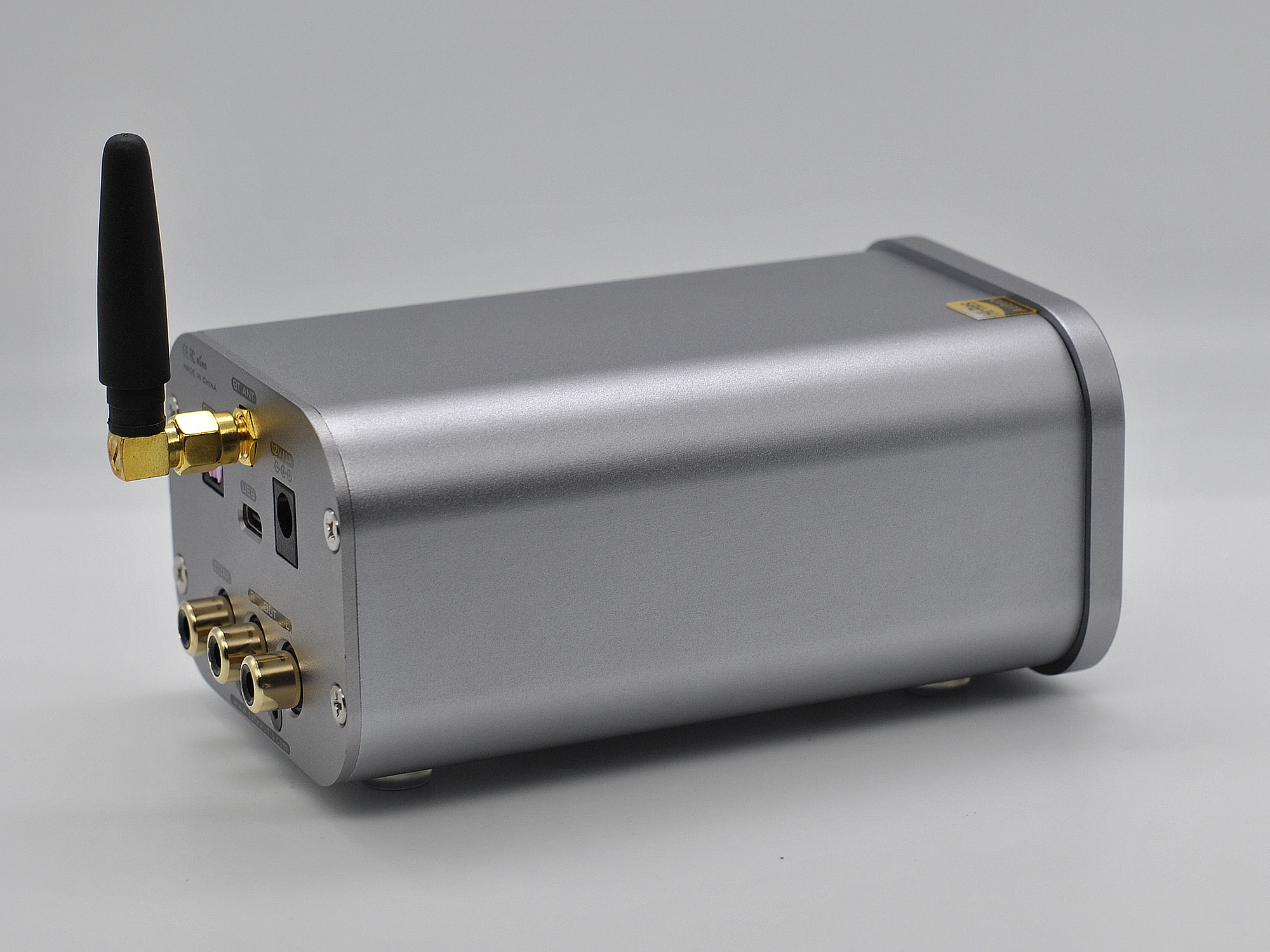

Входы цифрового сигнала и линейный выход RCA расположены на задней панели корпуса:

• Антенна Bluetooth
• USB тип С для компьютера
• Оптический вход
• Коаксиальный вход
• Выход на усилитель
• Разъем 5,5х2,1 для блока питания 12 В 1 А

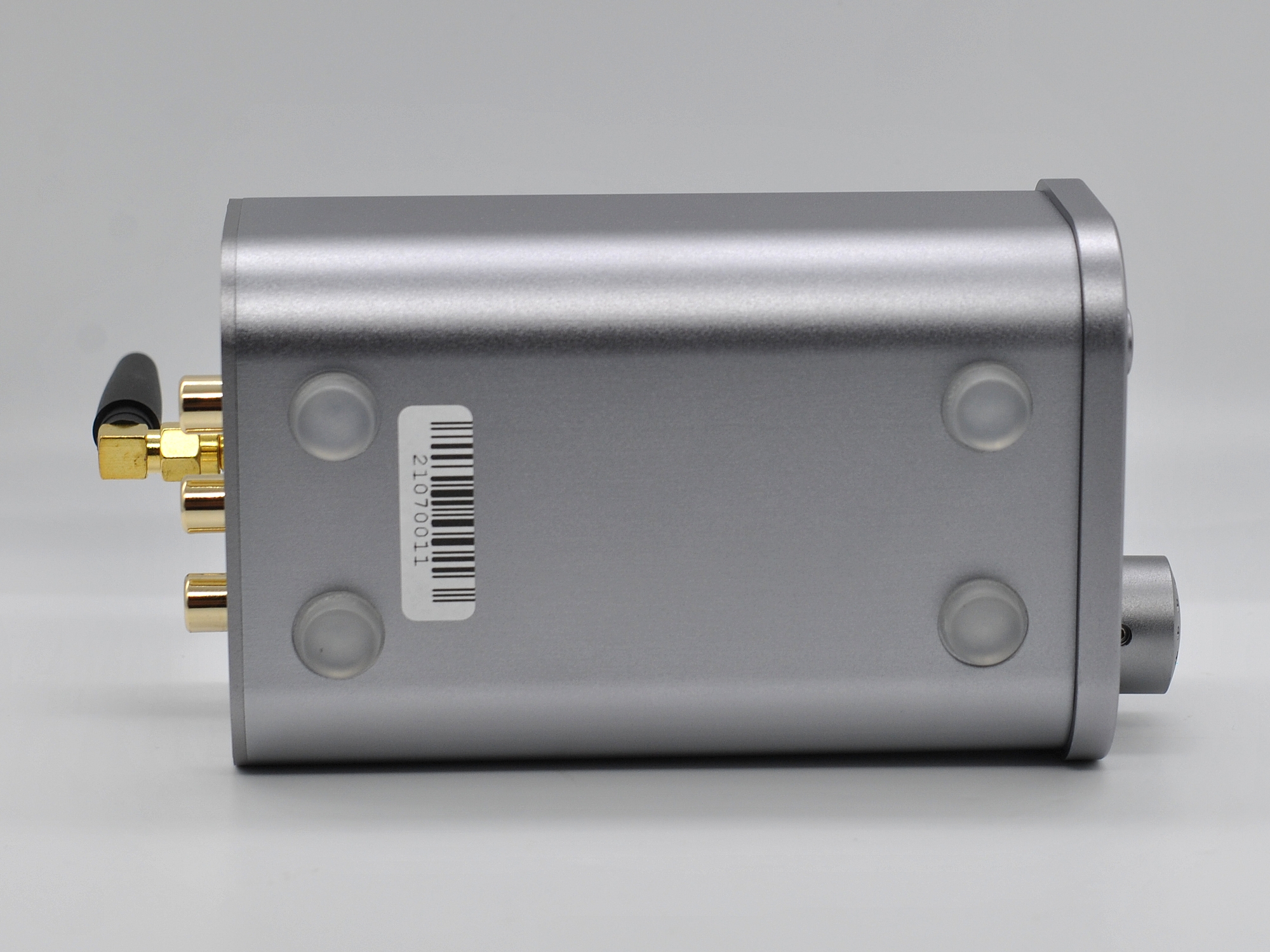

Снизу корпуса плотные силиконовые ножки.

Экран устройства отображает:

• Выбранный вход
• Формат файла
• Выбранный выход (усилитель/наушники)
• Уровень выходного сигнала (0-100)
• Частоту дискретизации
• Цифровой фильтр (1...7)

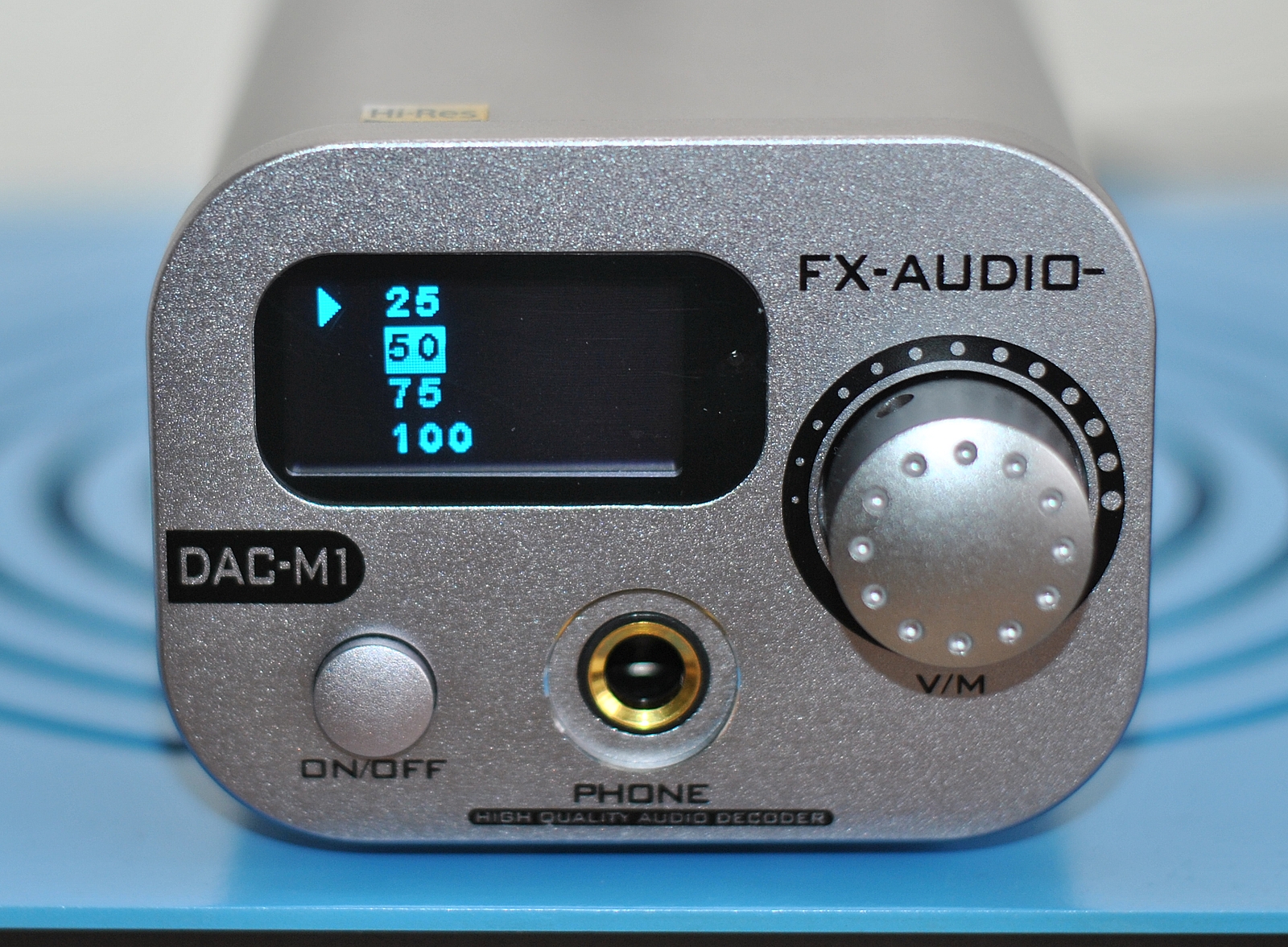

И наконец-то, у экрана есть регулировка яркости (25%, 50%, 75%, 100%) или его можно совсем отключить! Все как у взрослого HiFi.

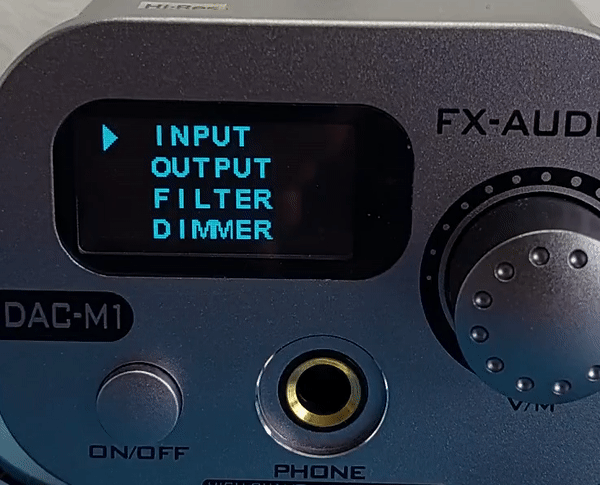

Меню М1 (анимированная картинка)

Внутреннее устройство

Толщина передней панели 6 мм, корпуса и задней стенки 2 мм.

У FX AUDIO DAC-M1 «двухэтажная» компоновка печатных плат. Это дало возможность получить устройство компактного размера.

На верхней плате расположен преобразователь питания, Bluetooth SOC Qualcomm CSR8675, XMOS, память 25l1606e и управляющий  32-битный микроконтроллер STM32F.

На нижней — сама микросхема ЦАПа ESS9038Q2M (является мобильной версией ES9038PRO), усилитель для наушников 6120A2 с реле HFD4/5 и выходные усилители и разъемы RCA.

Выходные операционные усилители: сдвоенные впаянные TI OPA1612A и сменный двойной LME49720NA.

Сравнение с FX-audio D01

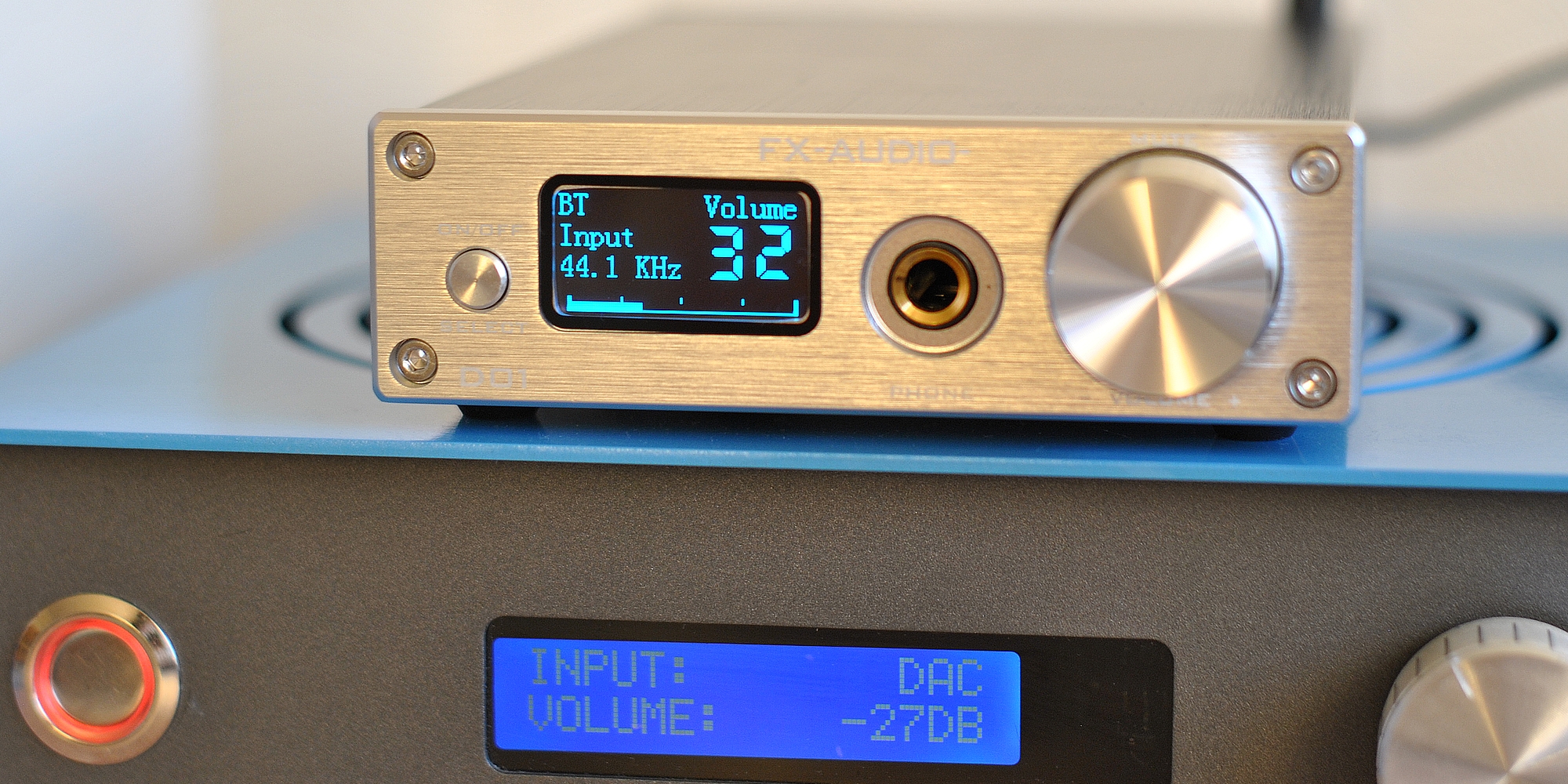

Обзор FX-audio D01

Он имеет идентичную начинку (XMOS XU208+ES9038Q2M+TPA6120A2DWPR+LME49720NA+CSR8675) разница только в выходном операционном усилителе. Стоит дешевле, но есть важные отличия за которые стоит (или не стоит, по вашему мнению) переплачивать за M1.

• Оригинальный внешний вид
• Яркие цветовые решения
• Наличие пульта ДУ
• Большая мощность (+20%) выхода на наушники
• ОУ OPA1612A
• Цифровые фильтры
• Регулировка яркости экрана
• Тип С для кабеля для ПК

Использование

Цифровые входы переключаются в меню или с пульта ДУ:

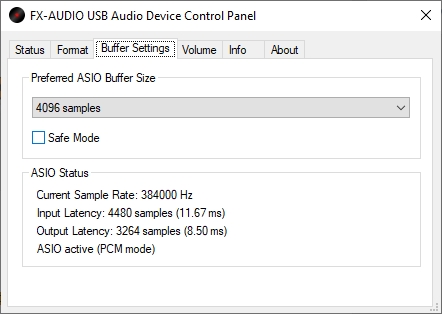

Для ПК с ОС Windows не помешает драйвер FX-AUDIO XMOS. Там есть несколько типовых настроек.

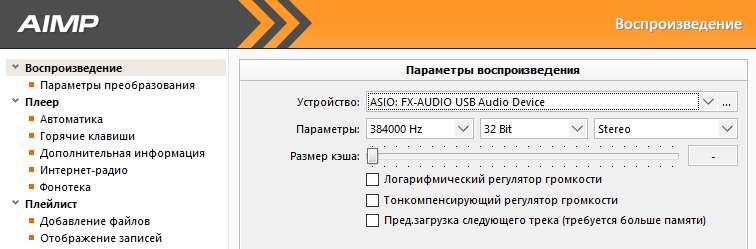

Так же необходимо установить универсальный ASIO-драйвер для звуковых WDM-устройств (ASIO4ALL 2).

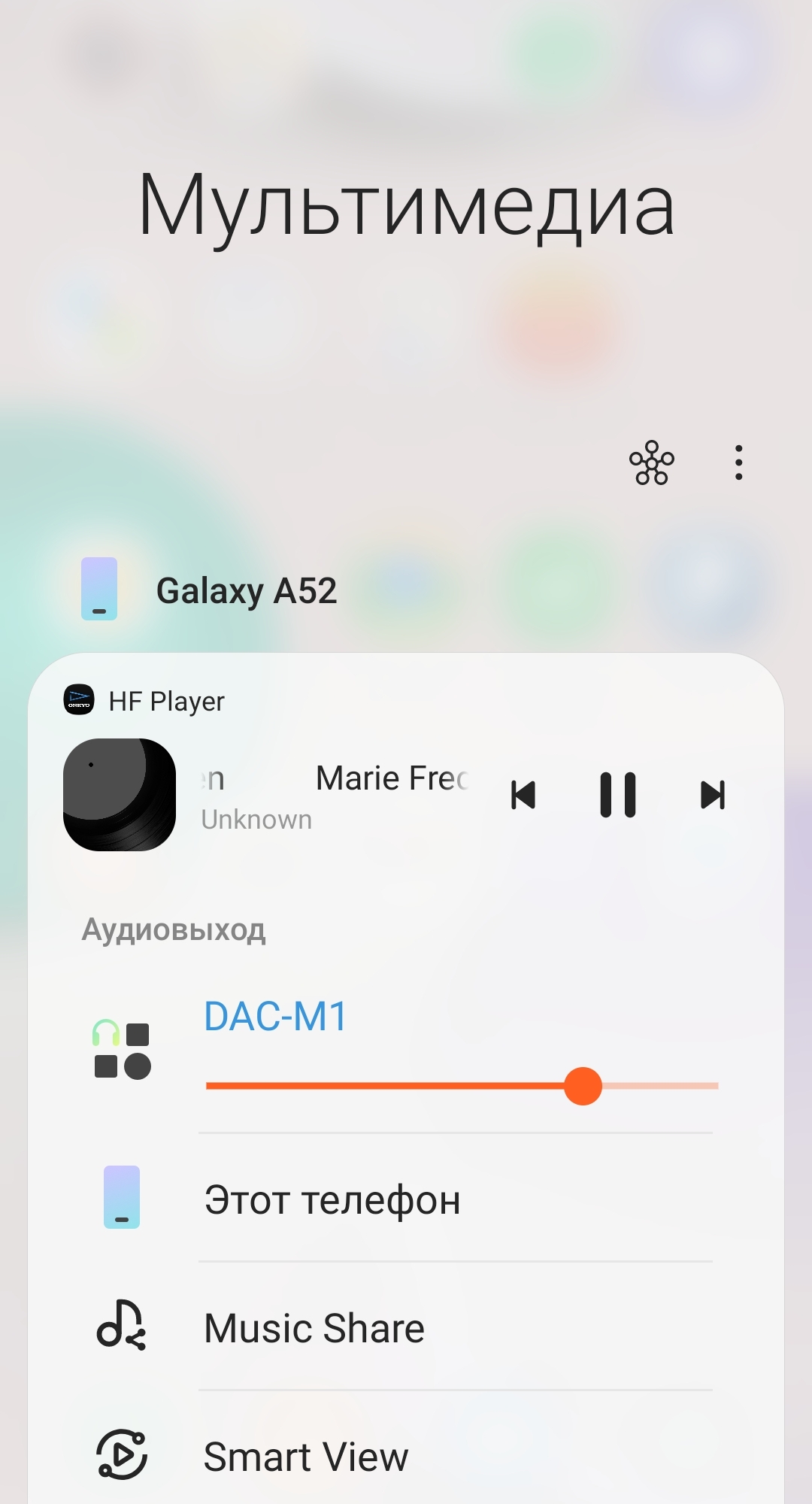

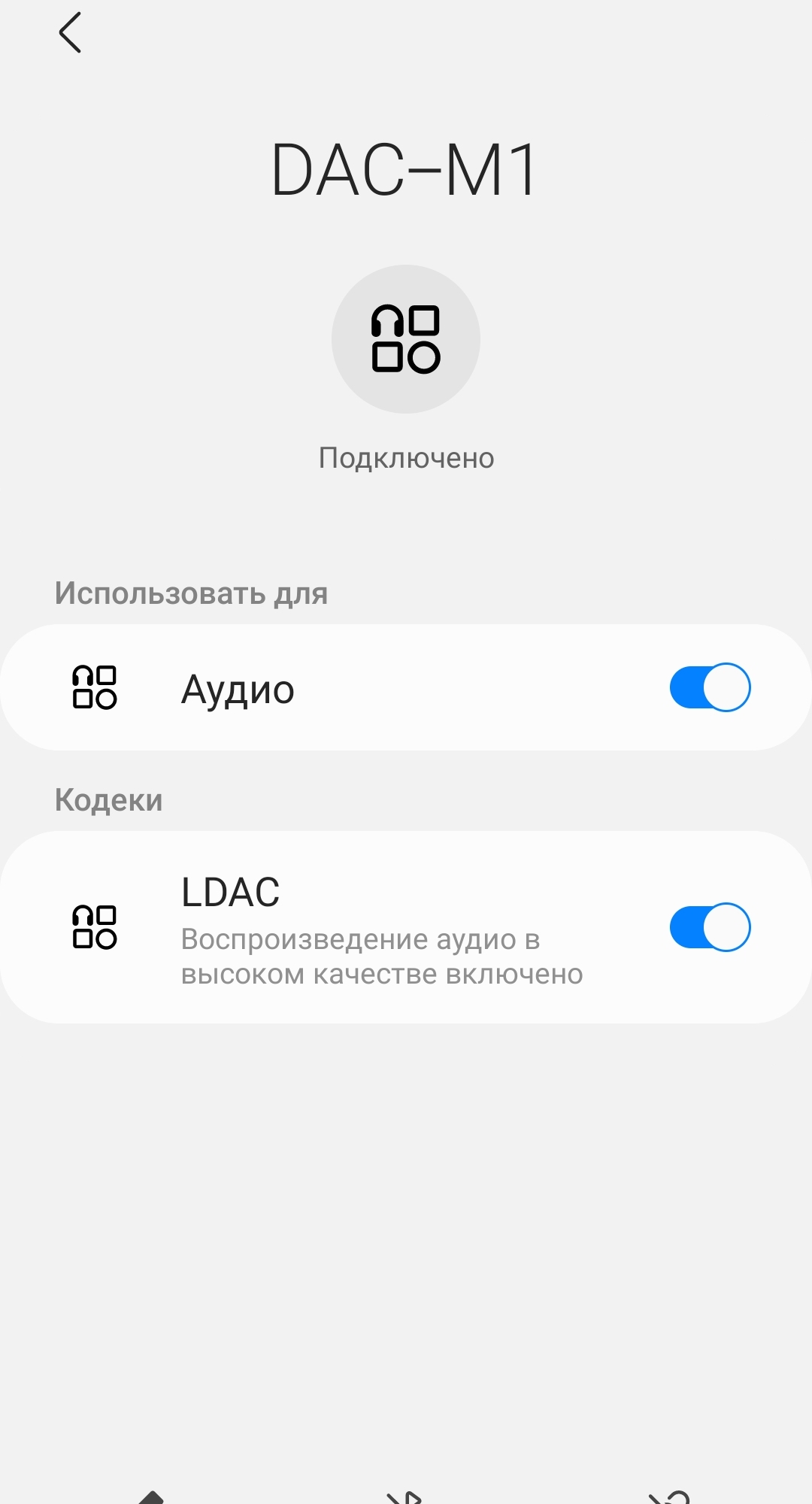

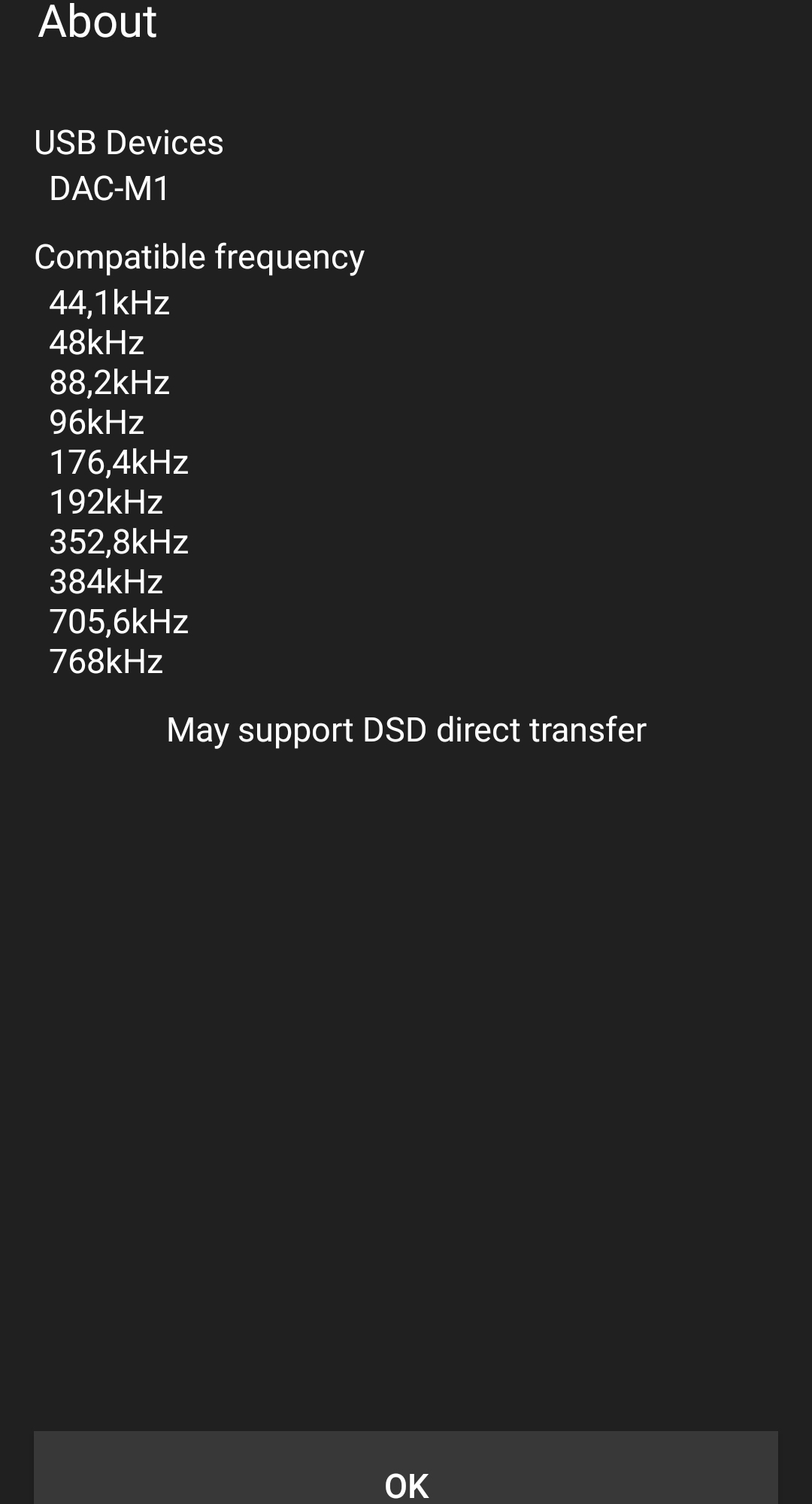

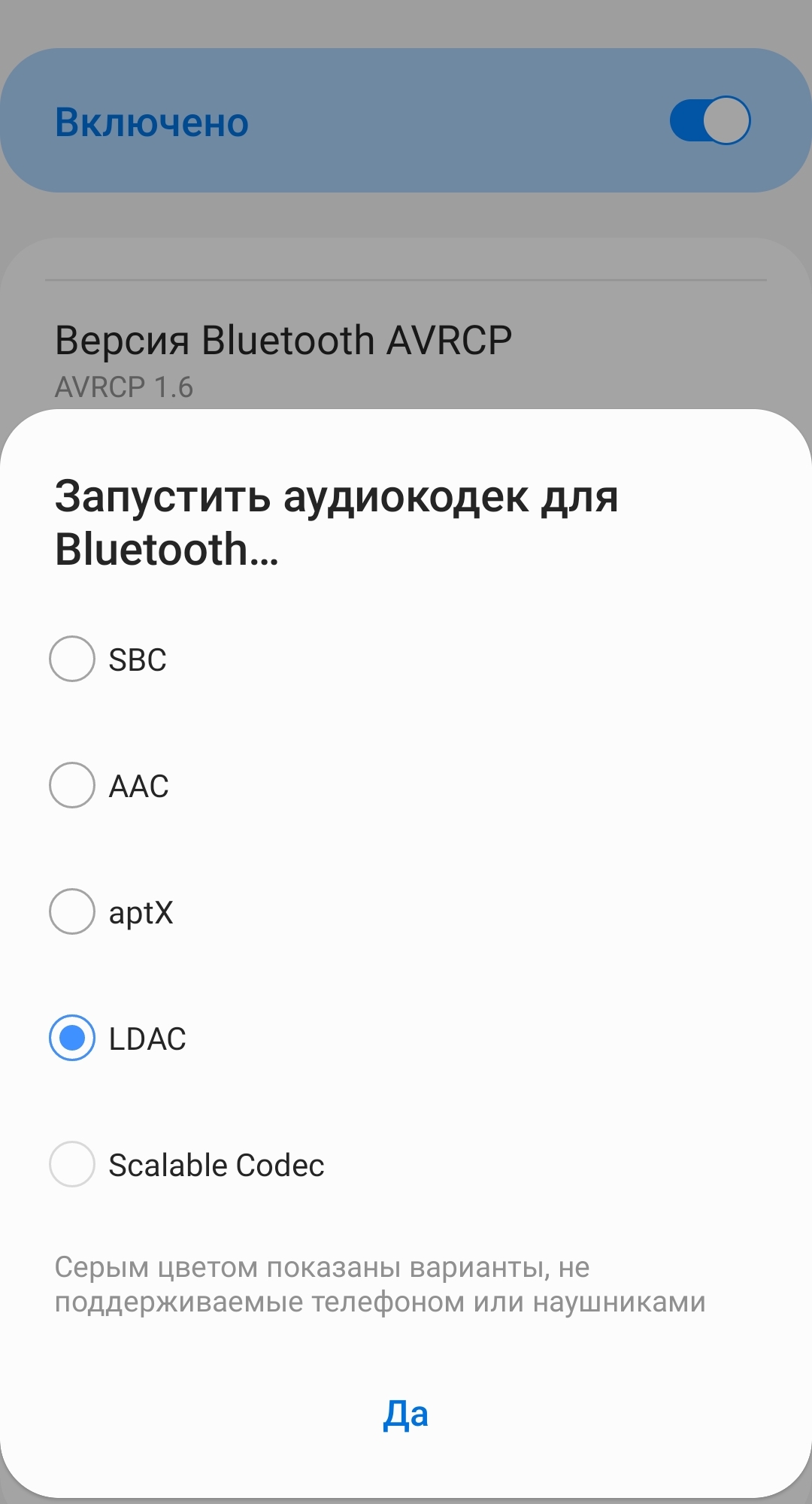

Если у Вас большая библиотека Hi-Res музыки на смартфоне/планшете, ЦАП FX AUDIO M1 можно подключить к смартфону напрямую кабелем тип С — тип С или беспроводным подключением по Bluetooth с качественными кодеками 96 кГц. Дальность связи 10+ метров.

По коаксиальному входу с транспортом цифровых файлов звучание отличное: объемное и очень детальное.

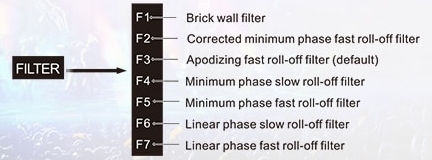

Цифровые фильтры (FIR№3 «директ» по умолчанию) нужны для ювелирной подстройки звучания:

Усилитель для наушников (500 мВт на 32 ома) похож на таковой в D01, дает ровное не окрашенное звучание. Громкость регулируется отдельно. Уровень запоминает.  Про подходящие наушники к нему можете почитать у SyncerTech.

Отмечу такую особенность, корпус ЦАПа хорошо нагревается при работе. Холодной осенью может быть полезно, можно греть руки и слушать приятную музыку.

Измерения

Для измерения КНИ DAC-M1, подключим его по оптическому входу (192 кГц) к звуковой карте на ПК ESI Juli@ (КНИ 0,00023%). Замеряем, как всегда, на ПО для ПК «ARTA».

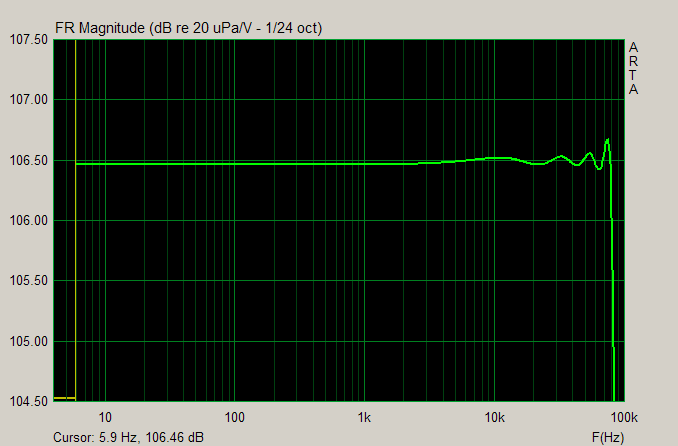

АЧХ прямая линия до неслышимых 50 кГц, что не удивительно для  такого уровня ЦАП:

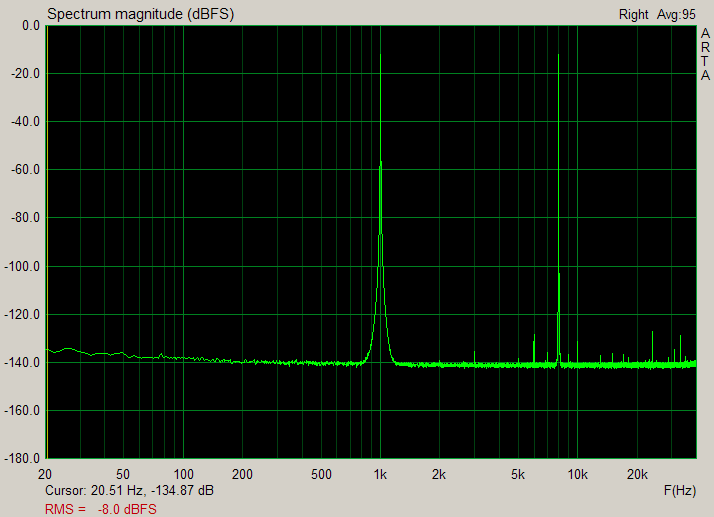

Далее, измерение КНИ 1 и 10 кГц и интермодуляционные искажения (1 и 8 кГц):

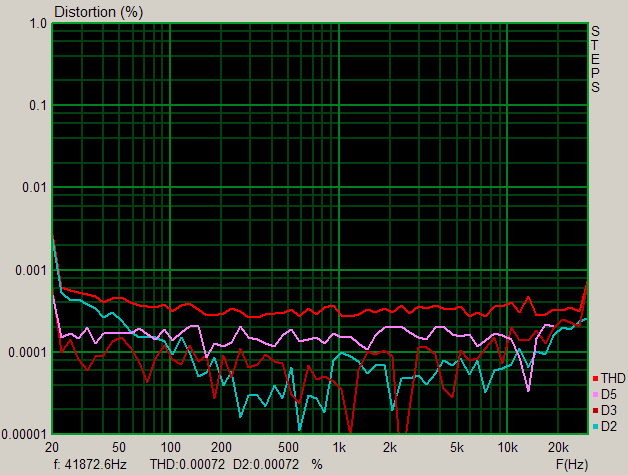

И, наконец, график: гармоники от частоты (2-я, 3-я и 5-я):

Как видно, очень хорошие результаты (большой динамический диапазон), и это замечу, на штатном импульсном питании.

Заключение

Личные впечатления от использования этого устройства сугубо положительные. Аппарат не вносит в тракт отсебятины, качественно конвертирует цифровой сигнал в аналоговый для усиления.

Плюсы:

• Стильный дизайн
• Удобное управление
• Высокие параметры по отношению сигнал/шум
• Качественный звук по Bluetooth
• Настройки из взрослого HiFi (цифровые фильтры, регулировка яркости экрана)

Минусы:

• Пока высокая цена
• Нагрев при работе
• Жесткий провод питания
• Нет кабелей RCA и переходника 6,35-3,5 мм в комплекте

Купить тут

Спасибо за внимание. Удачных покупок!
