Обзор платы аудиоусилителя класса AB UPC2581V: темная лошадка

Неравнодушные к качественному звуку знают, что на Алиэкспресс продается вагон разных плат и китов для DIY аудио аппаратуры.  Как выбрать, что-то действительно хорошее? Помогут объективные измерения и тестирование. Этим сегодня и займемся. Посмотрим на плату для усилителя мощности звуковой частоты класса AB.

Покупал у продавца GHXAMP на AliExpress

Покупал тут

 В этом лоте есть несколько вариантов кита (кстати, доставка в РФ ускоренная «plus»):

• Набор для самостоятельной пайки
• Собранная плата
• Набор для самостоятельной пайки + радиатор охлаждения
• Собранная плата + радиатор охлаждения

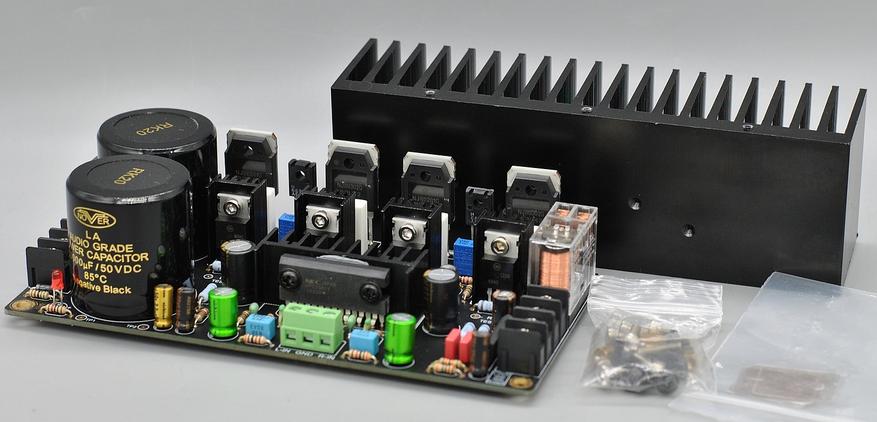

Я покупал по максимум: собранный и с радиатором.  В комплекте с платой поставляются прокладки для транзисторов из слюды, латунные стойки для платы и крепеж.

Технические характеристики

• Размеры платы: 155х120х50 мм
• Тип напряжения питания: переменное, со средней точкой
• Напряжение питания: от 18 до 35 В
• Сопротивление нагрузки: 4-8 Ом
• Ток покоя: 50 до 60 мА
• Максимальная заявляемая мощность: 150 Вт в канал
• Драйвер: NEC UPC2581V
• Выходные транзисторы: NJW0302G + NJW0281G

Внешний вид

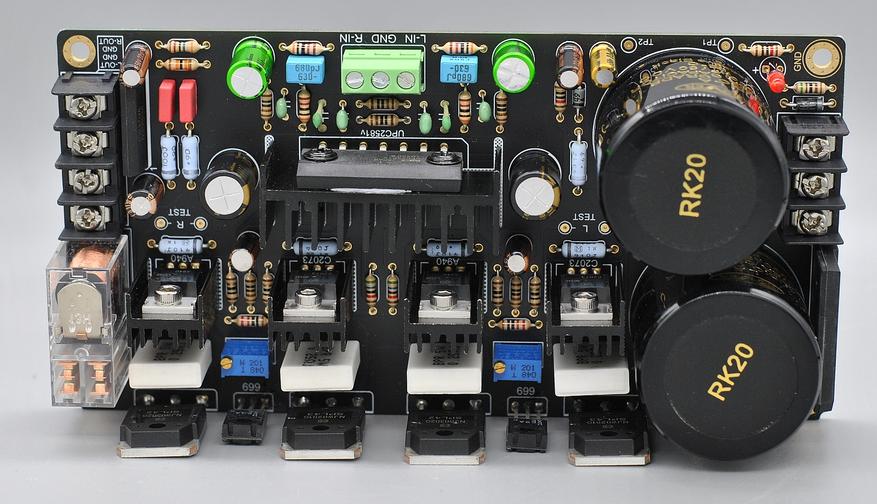

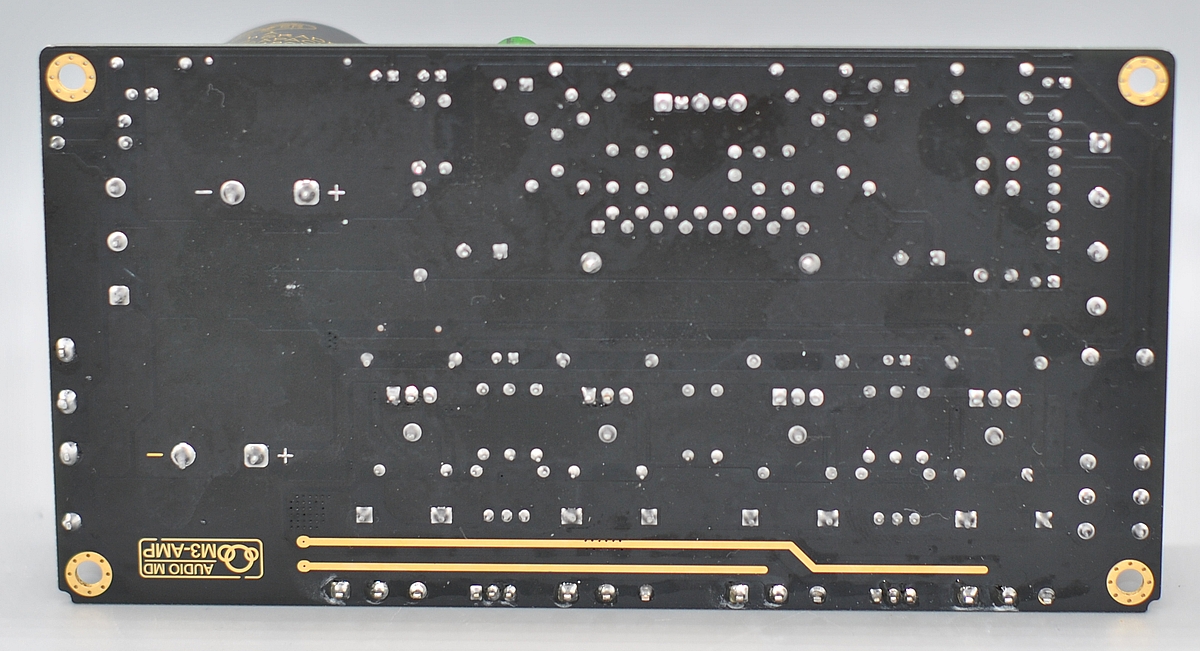

Рассмотрим плату усилителя подробнее.

Монтаж элементов аккуратный.

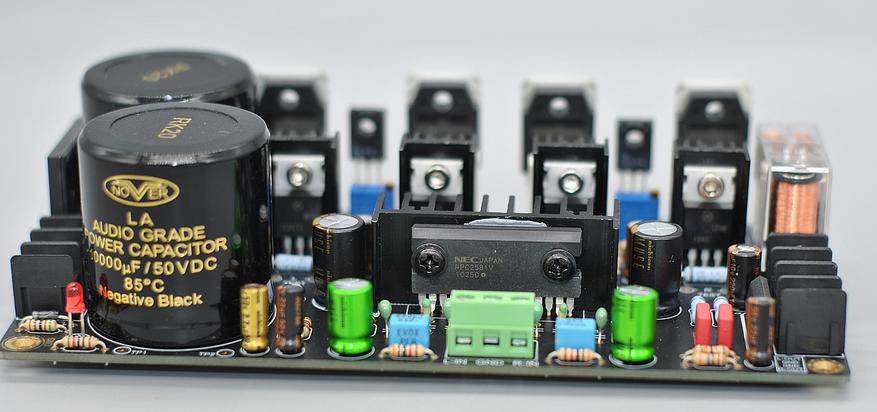

Начнем с питания. Плата питается переменным напряжением со средней точкой. Выпрямитель уже на борту, он состоит из диодного моста и пары электролитических конденсаторов 10000 мкФ 50 В и индикаторного светодиода. Ввод напряжения осуществляется через колодку с винтовыми клеммами. Подавать рекомендуется от 18 до 35 В переменного напряжения, что даст от ±25 до ±50 В постоянного. Выше подавать опасно, так как входные конденсаторы по питанию на 50 В да и такую мощность можно снимать с этой платы только с активных охлаждением. Это просто реализовать, поставить сверху радиатора компьютерный тихий кулер и запитать его через термостат, установленный на радиаторе, настроить примерно на 60-70° С.

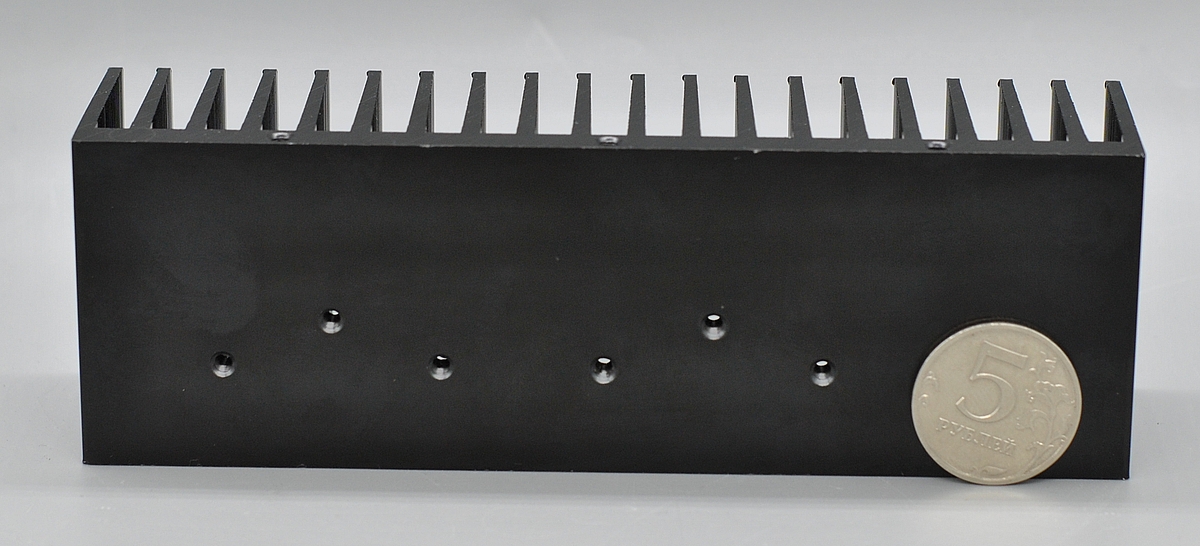

Что касается комплектного радиатора охлаждения, его размеры 155х50х40 мм, толщина подошвы 6,5 мм.  Хоть его ребра правильно расположены для пассивного охлаждения (вертикально), этого радиатора явно мало для отвода заявленных 150 Вт.

Хорошо, что производитель позаботился о удобстве монтажа, радиатор поставляется во всеми необходимыми резьбовыми отверстиями.

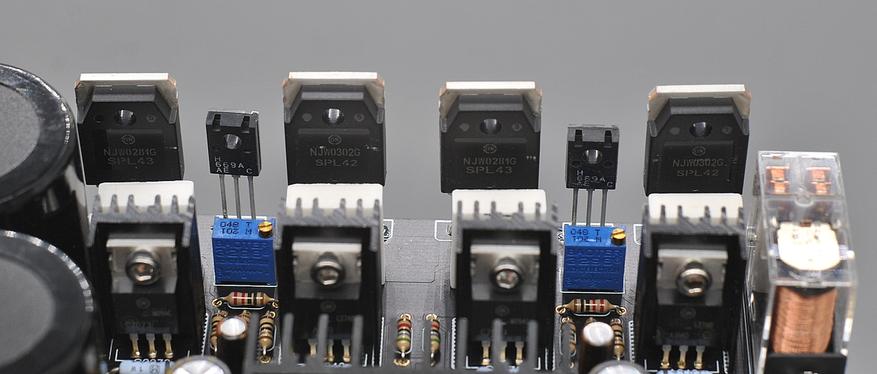

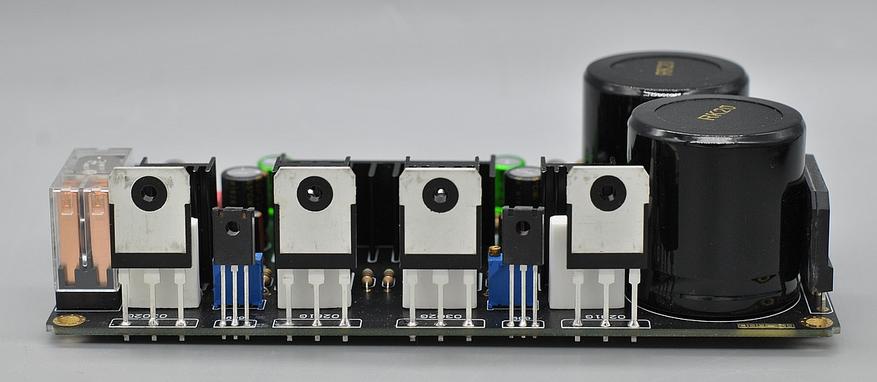

Далее выходные NPN/PNP транзисторы в корпусе TO-3P, держат 15 А. Похожи на оригинальные, но они не очень дорогие, чтобы лепить подделку. Перед ними микросхема драйвер UPC2581V от NEC.

Синие переменные резисторы служат для установки тока покоя. Для этого ставим щупы мультиметра на площадки обозначенные «тест» и выставляем 15 мВ DC, что соответствует 60 мА тока покоя. Этот параметр можно потом настроить на свой вкус, точнее слух, в собранном изделии.

Выход на акустику так же реализован на винтовых колодках. Приятно, что не забыли про защиту акустики. Тут реализация защиты на микросхеме uPC1237HA и выход на акустику с задержкой через реле Omron.

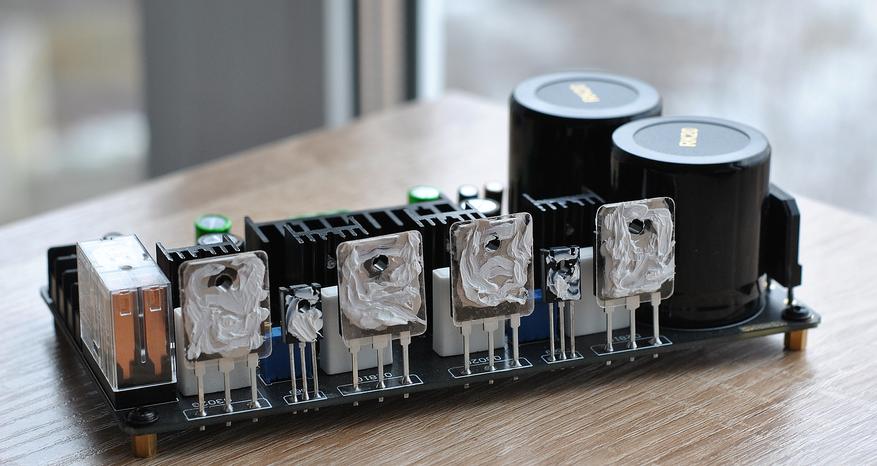

Собираем плату с радиатором. Термопаста обязательна!

Оценка звучания

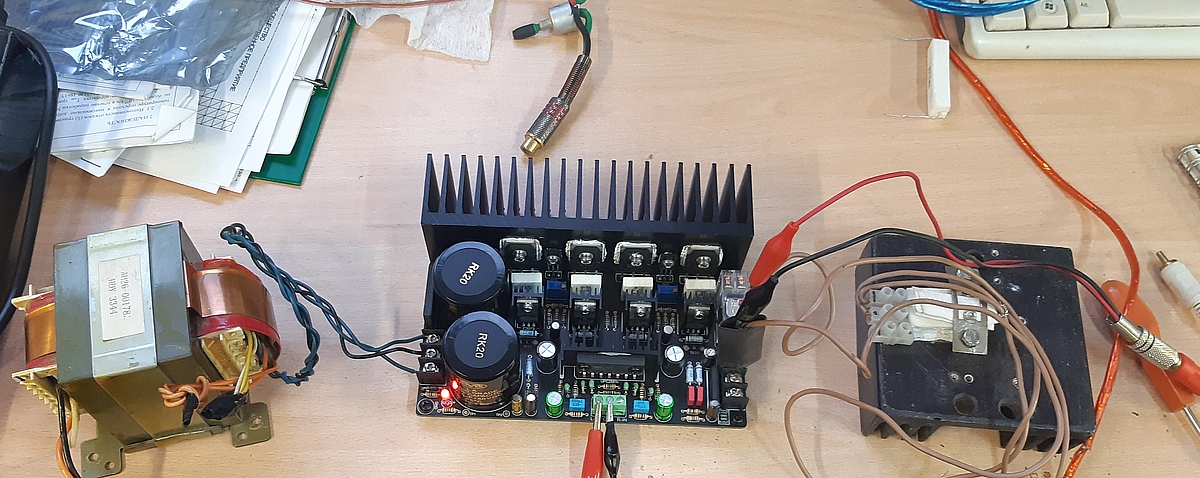

Первое прослушивание я делал без корпуса, буквально подкинул плату к трансформатору 20-0-20 В, источник звука ПК, акустика — двухполосные настольные мониторы.

Даже в таком убогом подключении усилитель показал себя с хорошей стороны. Фона, треска и прочего — нет. Звучание на первый взгляд неплохое,  ровное, без явных косяков и отсебятины.

 Измерения

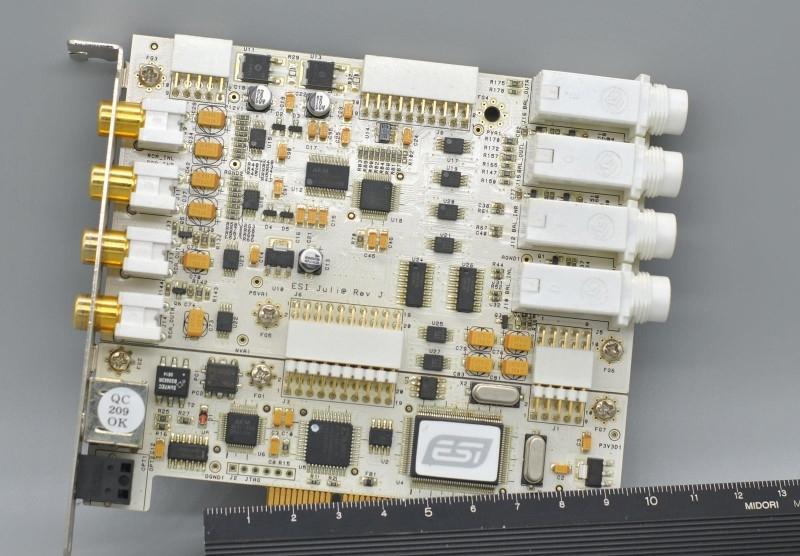

 Для замеров параметров платы усилителя воспользуемся старой доброй звуковой карта ESI Juli@.

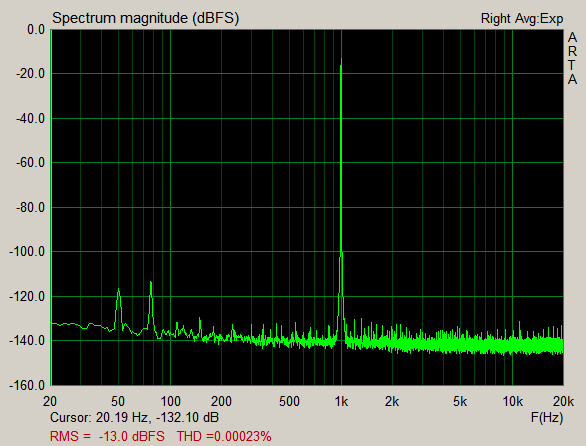

Старушка эта еще покажет… Например собственный КНИ:

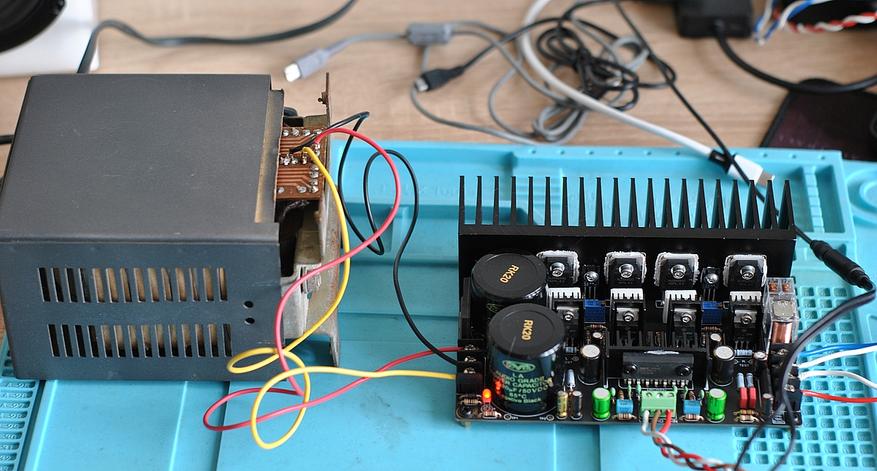

Подключаем плату. Трансформатор от музыкального центра, который я буду использовать далее, дает 28-0-28 В. Нагрузка 6.8 Ом. Выход измеряем через резистивный делитель.

АЧХ усилителя:

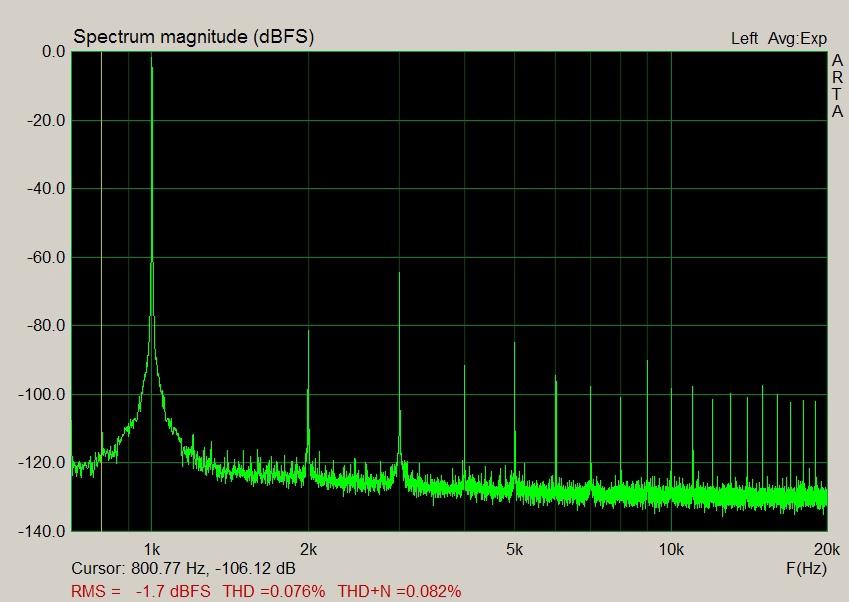

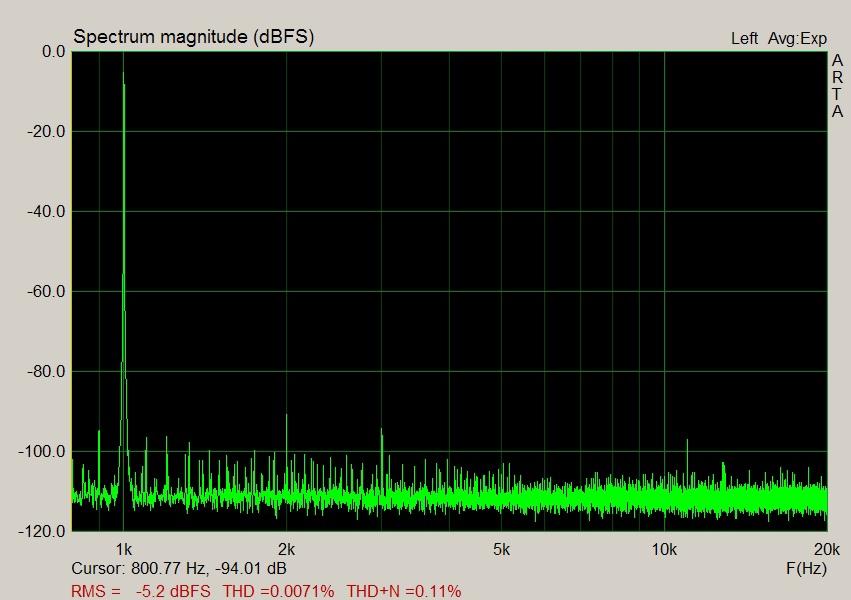

КНИ усилителя на мощности 1 Вт:

Максимальная мощность для этой платы этого трансформатора до клиппинга получается 74 Вт на канал. И при этом радиатор начинает опасно нагреваться при долговременной работе.

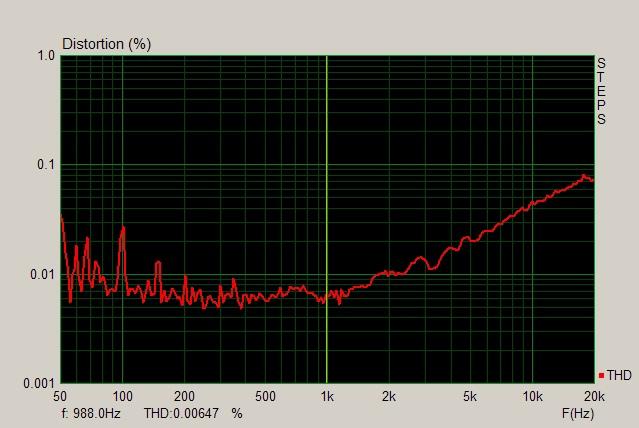

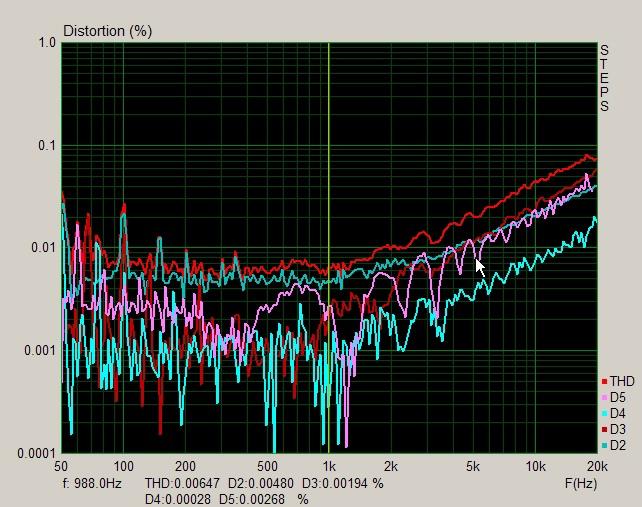

 Далее график искажения от частоты:

Зависимость гармоник от частоты:

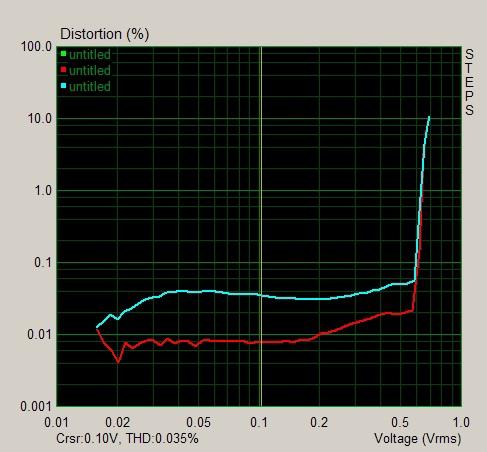

Зависимость искажений от мощности ( на 1 и 10 кГц), где 0,6 В соответствует 74 Вт:

 Параметры в целом не плохие, да, есть платы усилителей класса AB, имеющие лучший КНИ, но цена будет совсем другой.

Заключение

 Я считаю, плата усилителя с драйвером UPC2581V показала себя хорошо. Мне понравился и звук и реализация. Замеры параметров неплохие. Мощность, традиционно по-китайски, завышена в четыре раза, но 50-80 Вт на канал плате под силу. Если хотите сделать DIY аудио усилитель мощности, эта плата вполне подойдет, нужен только соответствующий трансформатор с вторичкой со средней точкой.

Единственный минус, на мой взгляд, это слабый радиатор для охлаждения. Его нужно использовать с вентилятором или заказывать плату без радиатора, и использовать свой большой площади.

Так как в плате нет регулировки уровня входного сигнала, нужно использовать предусилитель, сдвоенный переменный резистор или иной тип регулировки громкости. Я буду применять моторизованный регулятор громкости с селектором входов с пультом ДУ.

Спасибо за просмотр. Удачных покупок!
