Собираем компьютер в мотоциклетном шлеме. Компошлем – Next generation. Часть 1 «Он существует!»

О начале своего нового проекта по изготовлению второго Компошлема, я сообщал в статье «Распаковка Mini-ITX материнской платы MSI Z170I GAMING PRO AC»

И вот, свершилось!
Он собран!



Для новых читателей напомню.

Компошлем – системный блок персонального компьютера собранный в корпусе обычного мотошлема.

Цель проекта: придание компьютеру необычного, красивого внешнего вида. Так, чтобы и самому взгляд радовал и друзьям было не стыдно показать.
Можно сказать, что это моддинг. Но, в отличии от большинства моддинговых проектов, практичность и безопасность Компошлема не приносятся в жертву дизайна.



Отличительные особенности нового Компошлема


1. Он игровой.

В основе — процессор intel i5-6600k с системой жидкостного охлаждения и видеокарта AMD Radeon R9 Nano.



Всё это установлено на заточенной под Gaming материнской плате, с множеством фишек ориентированных на игровой процесс.


2. Он настоящий custom.

В изготовлении Компошлема мне помогали настоящие мастера своего дела из мира мотоциклов и ревущих моторов.

Покраску и аэрографию сделал команда из DIFFUSIONART

Причем, ребята покрасили не только шлем, но и все элементы шасси.

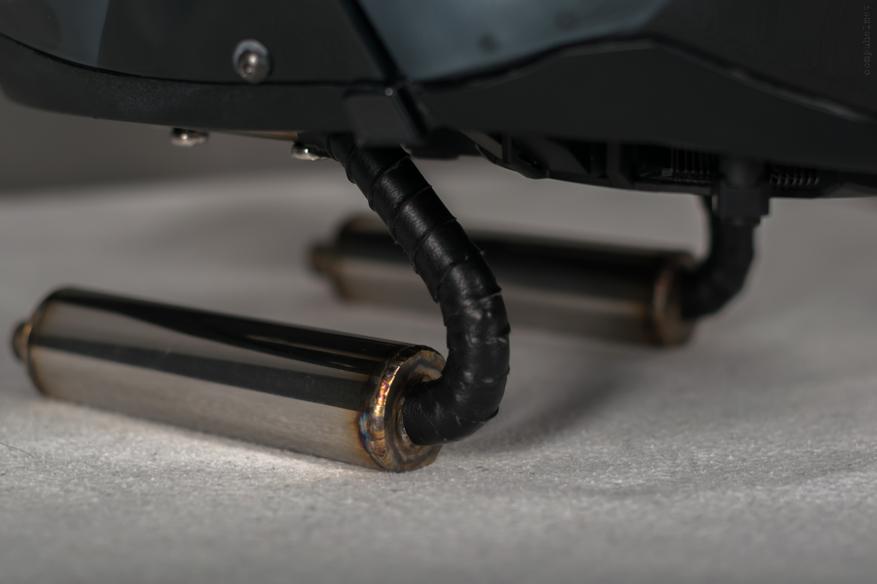

Подставку в виде мотоциклетных глушителей смастерил Борис Шпаченко



3. Он завораживающий.

Чтобы усилить «ВАУ эффект», я добавил подсветку.
Помимо естественной подсветки от помпы и вентилятора системы жидкостного охлаждения, красная подсветка (в виде светодиодной ленты) добавлена в глушители и по окружности радиатора системы жидкостного охлаждения.

В глушителях создаётся эффект огня на выхлопе.



И, как всегда, моё фирменное – настоящая кнопка Start Engine для включения и выключения Компошлема. С подстветочкой.





Что внутри



Предвосхищая рассказ о начинке Компошлема сделаю небольшую ремарку.

Изготовление Компошлема стартовало в феврале 2016 года.
Казалось бы, прошел целый год, столько всего поменялось.
Однако, и грустно и радостно одновременно от того, что революция за этот период была очень мягкой, и все компоненты остались актуальными.


Полная спецификация выглядит так:

• Материнская плата: MSI Z170i Gaming PRO AC, форм фактора mini-ITX, любезно предоставленная компанией MSI.

• Центральный процессор: Intel i5-6600k.

• Система жидкостного охлаждения: Zalman Reserator 3 MAX

• Фронтальный корпусной вентилятор для притока воздуха: Be Quiet! SILENT WINGS 2 PWM 92 mm

• Видеоадаптер: AMD Radeon R9 Nano.

• Оперативная память: Corsair Vengeance LPX CMK16GX4M2B3200C16, 2х8 Гб 3200МГц DDR4

• Накопитель информации: Crucial CT500MX200SSD6, 500 Гб, М.2 2260 SATA III

  Дополнительно, в корпусе предусмотрено место под установку одного 2,5” накопителя.

• Блок питания: Chieftec SFX-500GD-C, 500W SFX
  Дополнительно, для тестирования был использован БП Seasonic SSP-300SFG.



На мой взгляд, такое сочетание параметров является сбалансированным для целевого назначения Компошлема.



Немного подробней о компонентах



Платформа

Выбор платформы, на момент начала проекта, объективно был ограничен только продукцией Intel, так как Ryzen был в далекой перспективе.
Я ограничился самым мощным, на тот момент i5, так как полагаю, что для игровых целей, в сочетании с выбранным видеоадаптером его достаточно.

С материнской платой всё оказалось проще – свой топовый вариант мне предоставила компания MSI.



Видео

В моем случае выбор AMD Radeon R9 Nano был просто безальтернативным.
Этот видеоадаптер на момент покупки, давал максимально возможную производительность в ITX сегменте.
Полагаю, он до сих пор единственный и неповторимый видеоадаптер, разработанный именно для компактных систем, из числа решений с воздушным охлаждением.

Обосную в посте Часть 2 «Конструктивные премудрости».


Оперативная память

Для геймерской системы и процессора с индексом “K” очевидно требовалась достойная память.
Выбор пал на комплект Corsair с частотой 3200 Мгц.

Тесты показали стабильность её работы на частоте 3200МГц во всех тестируемых режимах работы системы, включая Game Boost.



Накопители информации

Выбор на SSD в формате M.2 пал потому что в корпусе нашлось только одно место для накопителя размером 2,5” и я решил предоставить будущему потребителю определить параметры 2,5” накопителя, если таковой ему потребуется.

А для установки операционной системы однозначно нужен SSD. И для этого как раз пригодится разъём M.2 на материнской плате.

К сожалению, ограничения материнской платы по размеру модулей в 6 см не позволили использовать накопители с интерфейсом PCI, потому как таких попросту нет в продаже.

Пришлось использовать с интерфейсом SATA III, но в этом есть свой плюс – цена.



К счастью, в последующих моделях материнских плат, MSI устранила эту нелепую оплошность. В них можно устанавливать модули 2280, что открывает окно в мир SSD M.2 PCI.

Выбранный накопитель показал себя очень хорошо. Параметры скорости оказались в пределах обещанных спецификацией.



Питание

Наличие видеоадаптера потребовало достойного по мощности блока питания.
Chieftec SFX-500GD-C прекрасно подошел под требуемые параметры: хороший запас мощности, большой вентилятор, отстегиваемые кабели, стильный черный корпус.

Блок питания показал себя очень хорошо.

Даже на максимальных нагрузках в стресс-тестах системы, вентилятор было слышно в комфортных пределах.

На выходе —  качественное питание.

Конечно, поместить такой блок в корпус шлема оказалось не простой задачей.
Превышение размеров стандарта SFX по глубине дает большой диаметр вентилятора и пристёгивающиеся кабели питания.
Поэтому пришлось часть блока вынести за пределы корпуса. Однако, благодаря его качественной черной покраске, всё уложилось в единый стиль и не нарушило общей гармонии дизайна.


В качестве дополнительного блока для тестирования, Seasonic мне предоставила свой блок SSP-300SFG мощностью 300W.
Это проверенный временем боец с качественной элементной базой в классических, компактных размерах SFX.


В моём случае, я его смог проверить только в варианте без дискретной видеокарты на интегрированной графике, по объективным ограничениям мощности и коннекторов.
Блок показал себя очень хорошо.
В режимах стресс-тестов процессора, вентилятор блока работал еле заметно.
Напряжение по линиям выдавалось качественное.
Жаль Seasonic редкий гость в наших краях.
Буду собирать конфигурацию на APU – обязательно его использую.


Охлаждение

Выбор системы жидкостного охлаждения для процессора был вынужденной мерой, которая позволила эффективно вывести тепло от процессора сразу из корпуса, не гоняя его внутри.

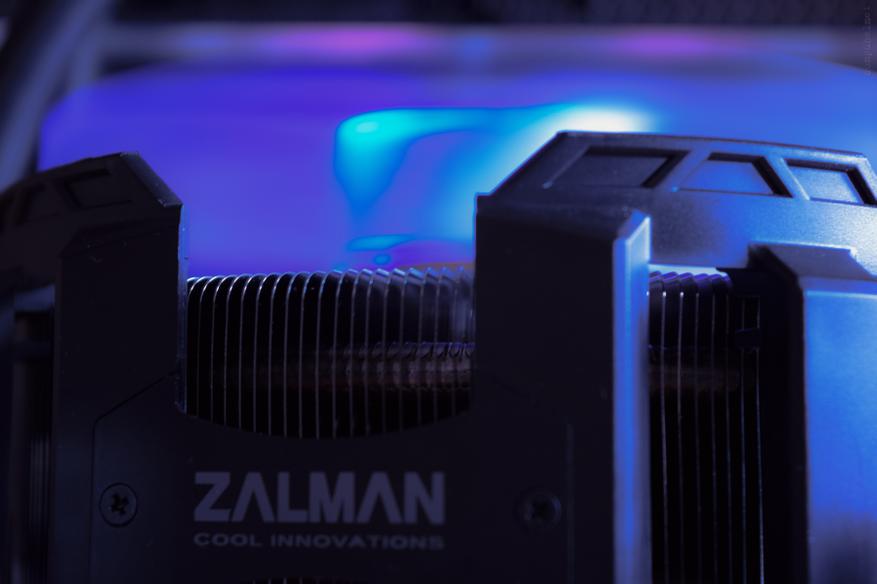

Надо сказать, что Zalman Reserator 3 MAX- не самая тихая система, но её круглый радиатор – уникальное решение на рынке, который идеально вошел в геометрию корпуса.


Радиатор частично вынесен за пределы дна корпуса для лучшего теплоотвода и для обеспечения большего свободного пространства внутри корпуса.
Данная система легко справляется с возложенными на неё обязанностями: эффективно охлаждает процессор и выводит тепло от других компонентов из корпуса.
Приятная синяя подсветка на вентиляторе и помпе — как дополнительный плюс.



Корпусной вентилятор Be Quiet! SILENT WINGS 2 PWM 92 mm для приточной вентиляции расположен на фронтальной сетке под визором. Этот вентилятор — пожалуй один из самых качественных в своем размере.



Элегантное оформление, качественные материалы органично влились в общую концепцию дизайна Компошлема.

Благодаря стандартной глубине в 25 мм он имеет хорошую производительность и эффективно снабжает корпус забортным воздухом.

Обдув идет непосредственно на модули ОЗУ, материнскую плату, плату видеоадаптера.
При этом, вентилятор создаёт достаточно низкий уровень шума даже на максимальных оборотах.
Порадовала его комплектация. Имеется два способа крепления: винтовой и пластмассовыми «гвоздиками».
Я выбрал второй способ, так как под гвоздики нужно было проделывать значительно меньше манипуляций с решеткой и выглядит всё это очень эстетично.



В следующей части я расскажу о конструктивных особенностях исполнения нового Компошлема
