Тестирование массива RAID60 из жестких дисков на двух контроллерах Adaptec

В прошлой публикации я проверил работу трех контроллеров Adaptec разных поколений на массиве RAID6 из восьми жестких дисков. При этом разница в производительности оказалась относительно невелика. Основной причиной является то, что по факту задача по обслуживанию массива такой конфигурации требует не так уж и много ресурсов. Это преимущественно связано с возможностями использованных накопителей — традиционных жестких дисков формата 3,5'' с 7200 RPM и интерфейсом SATA. Их сильной стороной является стоимость в расчете на объем, а никак не скорость. Второе ограничение — конфигурация массива. RAID6 имеет существенные накладные расходы, когда речь заходит об операциях записи, да и на случайных операциях ему особо нечего предложить.

Единственным вариантом увеличения производительности массива, при использовании только жестких дисков, являются конфигурации с цифрой «0» в названии, что означает массив с чередованием. Эта схема обеспечивает повышение скорости благодаря возможности одновременной и независимой работы контроллера с несколькими дисками.

Конечно обычный RAID0 сегодня мало кому интересен, если данные представляют хоть какую-то ценность. А вот RAID50 и RAID60 уже более актуальны. По сути эти конфигурации представляют собой сочетание нескольких групп из RAID5 или RAID6 в массив с чередованием. Плюсом является рост скорости, минусом — снижение полезной емкости массива.

Скажем если речь идет о 24-х дисках, то для них возможно несколько вариантов. Например, две группы по двенадцать дисков с полезной емкостью на 22 диска, или три группы по восемь дисков с полезной емкостью 21 диск и так далее до восьми групп по три диска с полезной емкостью в 16 дисков. При этом увеличение «уровня чередования», напрямую связанное со скоростью, сопровождается увеличением «потерь» на четность — в каждой группе должны быть свои диски четности. Аналогичная схема работает с с RAID60, но с большей избыточностью — от двух групп по двенадцать дисков с полезной емкостью в 20 дисков до шести групп по четыре диска с полезной емкостью в 12 дисков.

Популярные платформы формата 4U позволяют установить до 24 дисков формата 3,5'' с фронтальной стороны сервера и еще 12 можно поставить сзади, если уменьшить пространство для материнской платы до половинной высоты. Итого получается 36 винчестеров. Если речь о полке, где требуется иметь в корпусе только диски, бекплейны, блоки питания и минимальную электронику, то можно рассчитывать на 45 отсеков.

Посмотрим на примере подобного сервера, будут ли отличаться по скорости контроллеры Adaptec 6-й и 8-й серии. В этот раз используется платформа SuperMicro X10SLL-F, процессор Intel Xeon E3-1220 v3 и 32 ГБ оперативной памяти. В ней использовались два бекплейна с экстендерами — на 24 и 12 дисков. Последние были представлены HGST Ultrastar 7K4000 HUS724040ALA640 с интерфейсом SATA и объемом по 4 ТБ.

Конечно, может быть в определенной степени интересно исследовать разные варианты выбора числа дисков в группах, но в данном материале мы для начала ограничимся одним — RAID60 из трех групп по двенадцать дисков, размер блока составляет 128 КБ. Это позволяет получить 30 винчестеров полезной емкости, что в нашем случае составляет около 100 ТБ. Кроме того, часто в массивах предусмотрены диски горячей замены, которых в нашем случае тоже не будет (в частности потому, что тогда было бы максимум только 25 дисков полезной емкости в RAID60).

Остальные условия не изменились – операционная система Debian 9, тестовый пакет fio, работа с «сырым» массивом, проверка на нескольких вариантах параметра iodepth.

Итак, сначала Adaptec ASR-6508. Как и ранее, на графиках приводятся значения в МБ/с для последовательных операций с блоком 128 КБ (соответствующим размеру блока массива) и IOPS для случайных операций с блоком 4 КБ. Вторая кривая – средние задержки.

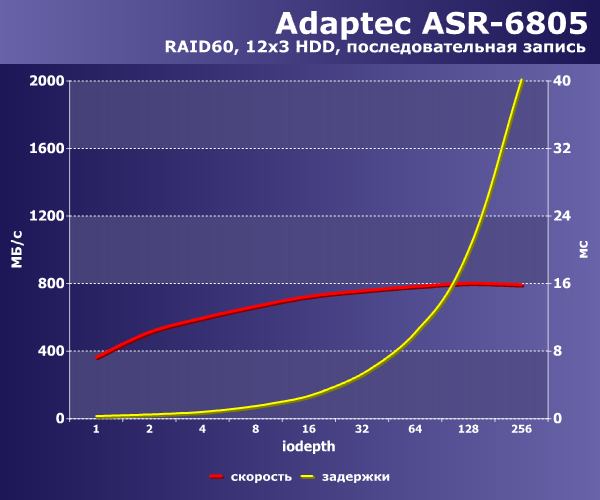

На последовательных операциях конфигурация выдает до 1700 МБ/с на чтение и до 800 МБ/с на запись. В целом неплохо и заметно больше, чем в прошлой статье. Если речь идет о сервере для хранения данных с доступом по сети, в том числе и 10 Гбит/с, контроллера должно хватать. Хотя конечно от такого большого числа винчестеров хочется чего-то большего.

На случайных операциях записи верхняя граница IOPS проходит на значении немногим более 3000. Это почти в три раза больше, чем в прошлом тесте с массивом RAID6. Что касается случайной записи, то здесь стабильно около 850 IOPS, что также выше, чем в предыдущем материале.

Как мы видим, использование сочетания массива с двойной четностью и с чередованием способно улучшить все четыре исследуемых показателя. Ценой этого является увеличение числа дисков для хранения данных четности.

Посмотрим теперь, как поведет себя в этой конфигурации более современной контроллер.

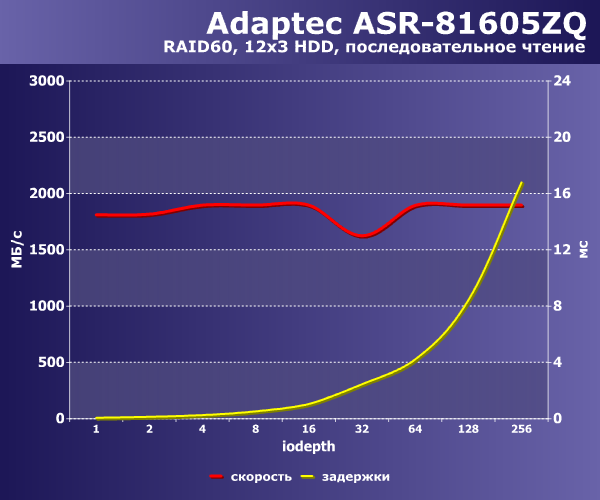

На последовательных операциях он обеспечивает до 1900 МБ/с на чтение и до 1400 МБ/с на запись. Стоит также обратить внимание на то, что задержки на операциях записи заметно меньше, что говорит о возможности справляться с более высокой нагрузкой. Сравнение с RAID6 такжепоказывает заметное преимущество.

На операциях случайного чтения мы видим аналогичные первому контроллеру результаты – максимальное значение IOPS составляет около 3400 и задержки при большом числе запросов уже велики. А на записи этот контроллер справляется получше – IOPS составляет примерно 1200, что почти в полтора раза лучше, чем у ASR-6805. Напомним, что кроме более быстрого процессора в ASR-81605ZQ больше кэшпамяти.

Еще один вопрос, который мы затронем в этом материале – способы подключения бекплейнов к контроллеру. Вариант без экспандеров сегодня сложно рассматривать серьезно, поскольку RAID-контроллеры на большое число портов существенно дороже, да и ставить сразу несколько контроллеров не всегда удобно.

Поскольку в описываемой конфигурации у нас два бекплейна, то можно придумать два варианта их подключения к контроллеру – один через другой или каждый своим кабелем на отдельный порт контроллера. В описанных выше конфигурациях использовался первый вариант. Он может иметь смысл если только у вас контроллер только на четыре порта с одним разъемом или же если другие порты заняты, например для вывода порта на планку для подключения внешних корзин.

Подключение к разным портам на Adaptec ARS-6805 дает преимущество по производительности только в одном тесте – максимальная скорость последовательного чтения возрастает с 1700 до 2200 МБ/с. Учитывая, что это дается «бесплатно», стоит использовать именно этот вариант подключения, если есть доступные порты. Более интересно посмотреть на ASR-81605ZQ.

На последовательных операциях скорость чтения вырастает с 1900 МБ/с до 2900 МБ/с, а записи – с 1400 до 1900 МБ/с, что выглядит очень привлекательно.

Ну а на производительность случайных операций изменение конфигурации не влияет, что вполне логично, учитывая возможности жестких дисков.

Как мы видим по результатам данного тестирования, массивы с чередованием способны существенно улучшить скоростные показатели решения с традиционными жесткими дисками. Однако это будет связано с уменьшением полезной емкости массива в отказоустойчивой конфигурации. Кроме того, при таком числе винчестеров есть смысл использовать именно последние поколения RAID-контроллеров, которые способны эффективно работать с подобными конфигурациями. Заметное влияние на некоторые показатели имеет и выбранная схема подключения бекплейнов, на что стоит обратить внимание при сборке сервера.
