Собираем маленький и быстрый внешний SSD с аппаратной защитой от записи

Сколько лет существуют разнообразные внешние накопители, либо устройства со сменными носителями, столько же часть их пользователей задумывается о защите от записи. Иногда это нужно и для переноса информации с одного компьютера на несколько — чтоб где-нибудь в процессе её случайно не грохнуть. Или вирусов не нахватать, например. До последнего времени для внешних SSD это обеспечивалось примерно… никак. Сейчас даже есть из чего повыбирать, причём по ценам, почти не отличающимся от привычных внешников без какой-либо защиты.

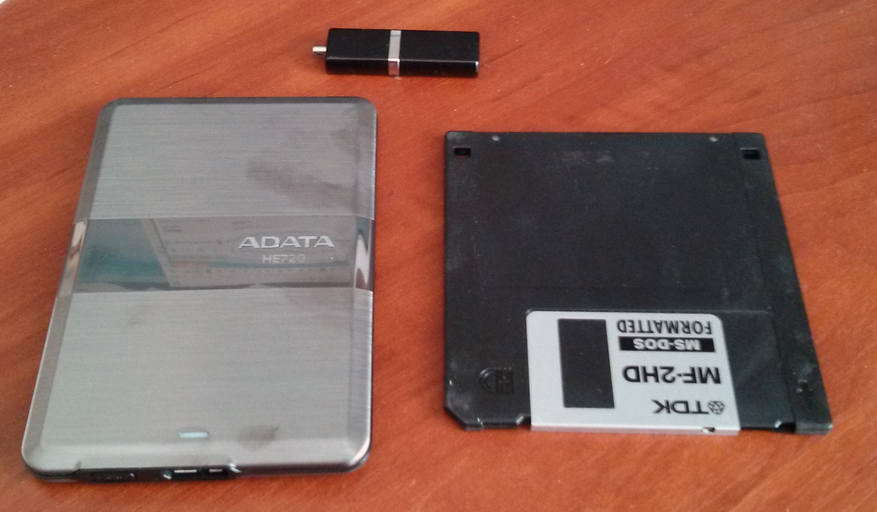

Сама же она появилась ещё во времена господства дискет. Многие ещё заклеивали липкой лентой дырочку на пяти-, а то и восьмидюймовых дискетах, ну, а люди, пощелкавшие соответствующим ползунком на трёхдюймовых, ещё не скоро вымрут :) Работало всё очень просто — на уровне дисковода: «лампочка» и фоторезистор. Свет есть — одно состояние, света нет — другое. Самое смешное, что логика инвертировалась два раз — на восьмидюймовых дискетах наклейку с выемки футляра для защиты от записи нужно было снимать, на пятидюймовых — напротив: запись была по-умолчанию разрешена при открытом вырезе, а вот на трёхдюймовых для её активации «окошко» снова стало нужно открывать.

Но на деле всё работало одинаково. В одном состоянии контроллер дисковода пропускал все операции, во втором — при любой попытке записи её игнорировал с сообщением об ошибке. Очень просто и надёжно. Что позднее попробовали повторить и производители USB-флэшек — многие контроллеры управлялись сигналом на одной из ног, а переключал его обычный механический ползунок на корпусе устройства. Не сказать, что б такие модели не были популярны — но со временем все производители от них отказались. Причин чему было две. Во-первых, снижение надёжности конструкции из-за дополнительного узла. Эти переключатели нередко ломались, вызывая негатив у пользователя. Поскольку ладно ещё, если отрубалась защита — а вот если полностью блокировалась запись, то флэшку нужно было тащить в ремонт, либо выкидывать.

Возможно, с мелкими неудобствами все бы как-то смирились, но вторая причина была посерьёзнее. В нулевые годы очень массовыми стали оптические носители, а у них всё было проще: все три основных типа вне зависимости от технологии физически отличались друг от друга. «Штампованные» диски с завода выходили уже с информацией, изменить которую было нельзя. Однократно записываемые — однократно и записывались. А перезаписываемые стоили дороже прочих, так что без явной необходимости их никто не испытывал. Поэтому проблема неизменности информации в промежуточных точках решалась просто — взял CD-R или DVD-R и спишь спокойно. «Читалки» в каждом компьютере, информацию на диске никто не испортит и ничего нового там не появится — поскольку физически не сможет. А что они одноразовые — не проблема: по тогдашним меркам болванки копейки стоили. Причём (опять же — по тогдашним меркам) были ёмкими и достаточно быстрыми. Собственно, термин «Live CD» — то есть портативная версия операционной системы, не требующая установки, сразу видно, на какой базе родился.

Сейчас вся эта идиллия кончилась — вместе с оптикой. И дорого, и читалку попробуй найди, и неудобно. К дискетам тем более возвращения быть не может. Казалось бы, время возобновить выпуск соответствующих флэшек, но… Это тоже давно уже специфические сверхбюджетные накопители, где каждый цент на счету. А потому никто туда уже никаких сложных схем добавлять не будет, да и скорости современных флэшек оставляют желать лучшего.

Но реализовать ту же схему в мостах USB-NVMe никто не мешает. Злые языки поговаривают, что JMicron это в свой JMS583 (а это вообще первый мост такого типа на рынке) заложил ещё прямо в 2019 году — но сначала не стал реализовывать всю функциональность в прошивках. И без того хорошо раскупали, причём задорого. А сейчас конкуренция обострилась, причём уже и скорости, большие чем какой-то гигабайт в секунду на рынке в ходу — значит пора вдохнуть в старичка новую жизнь. Прошивки сделали, начали предлагать партнёрам соответствующую возможность. Те ей, с удовольствием воспользовались — новый продукт малой кровью.

А я решил посмотреть — как это работает. Для чего купил очередную коробчонку под M.2 2230 от iRhasta — марка уже опробована. Стоит, кстати, всего рублей на 200 дороже, чем купленная год назад, что мелочи — особенно для тех, кому эта самая защита от записи нужна. Пришла за обычные 10 дней в абстрактной белой коробке.

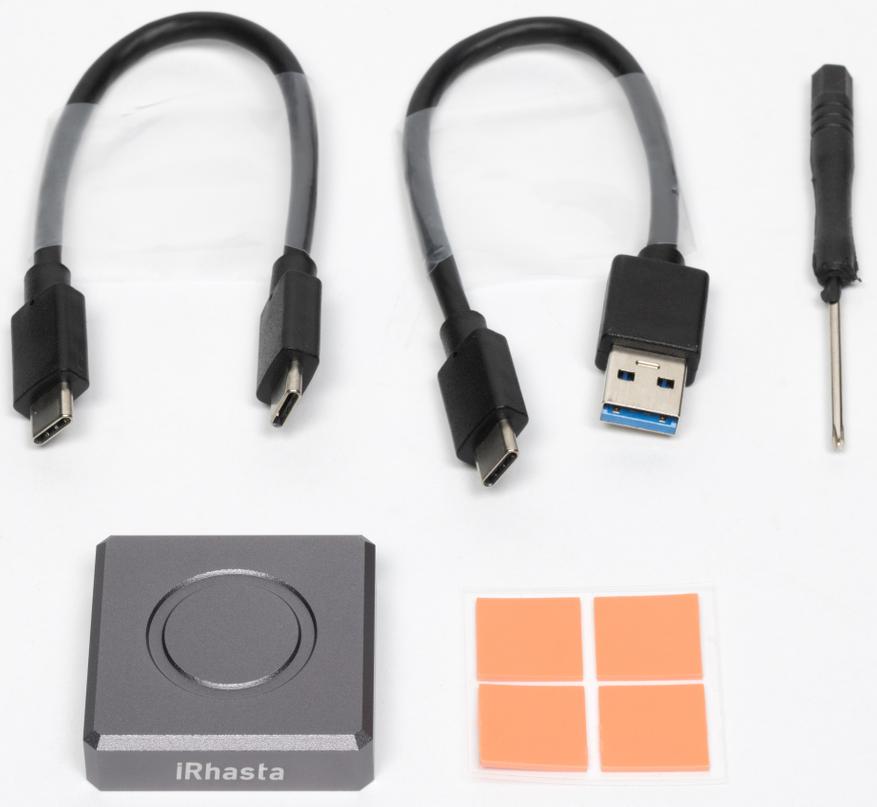

Внутри всё также, как в прошлом году — сам кейс, два коротких USB-кабеля, отвёртка да термопрокладки.

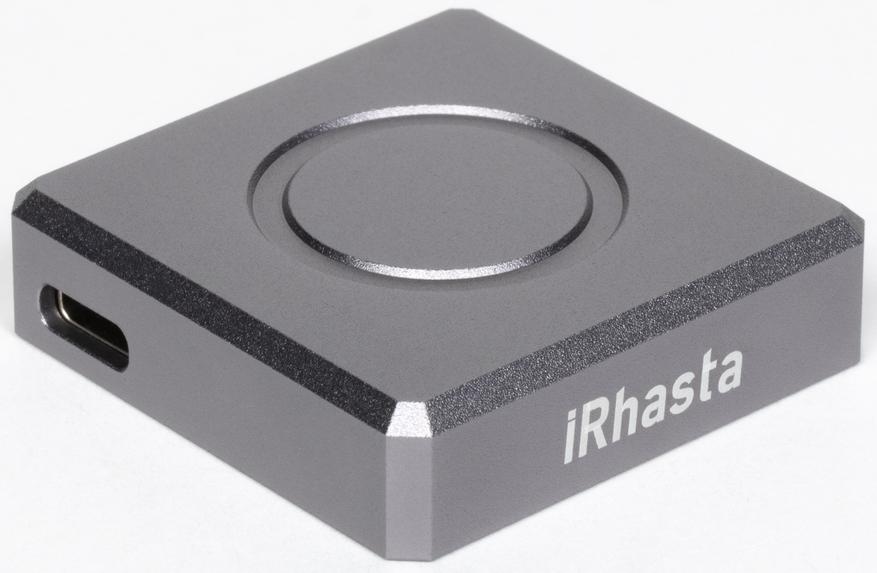

Сама коробка немного другого дизайна — более квадратная. Прошлогодняя имела размеры 52 х 28 х 10 мм, а новая квадратная — 40 х 40 х 10,5 мм.

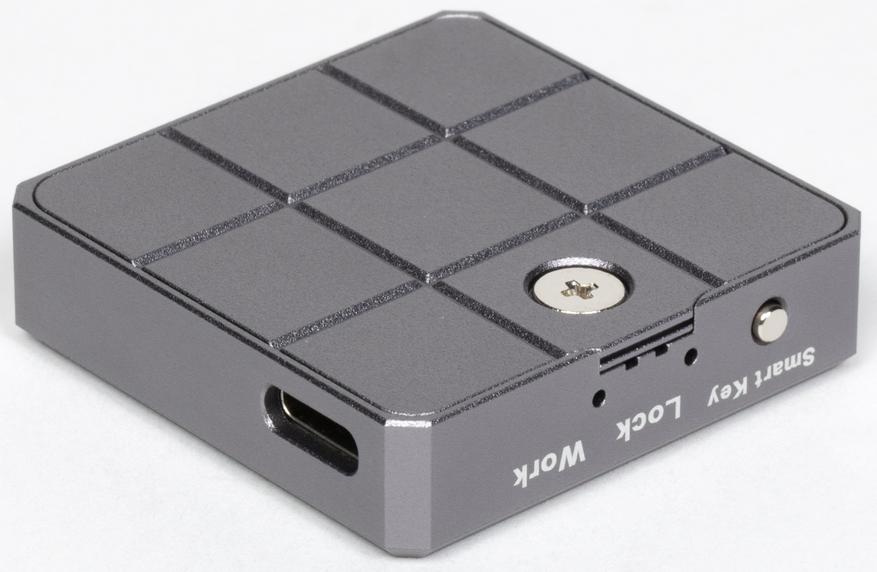

Крышка, как и ранее, держится на одном винтике. Из нового — здесь уже не один светодиод, а два — зелёный и оранжевый. Первый используется в обычном рабочем режиме, второй — когда включена защита от записи. В спящем режиме (в который коробка переходит через 10 минут неактивности) помигивают оба. В общем, на самом деле, запутаться там вообще сложно. И есть кнопка — которой режимы переключаются. Есть модели и с сенсорной, но я их что-то до сих пор опасаюсь — механика как-то проще и душевнее.

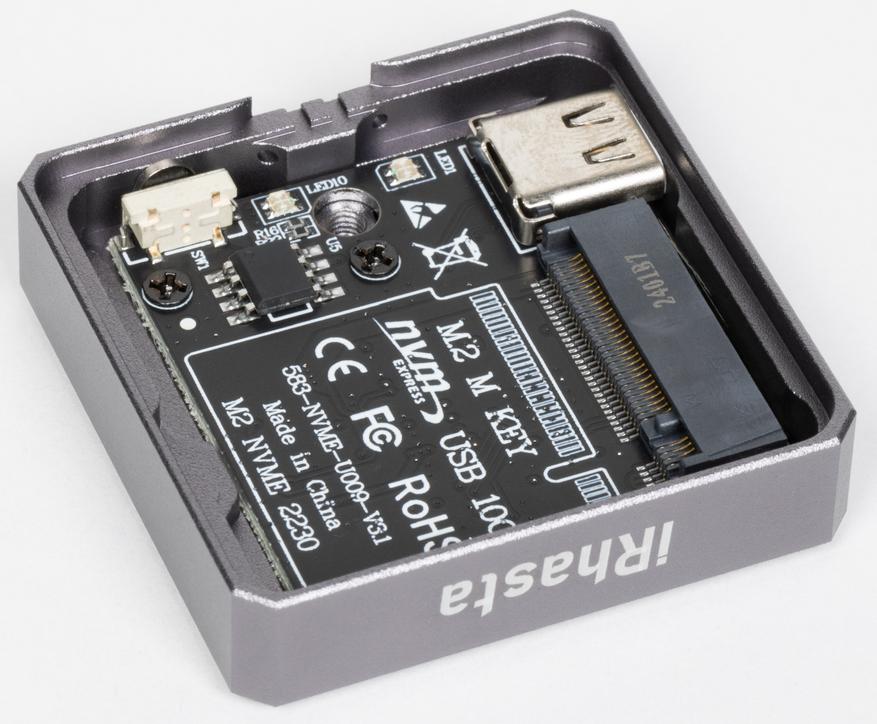

Снимаем крышку. Понятно — почему изменились пропорции: USB-разъём теперь практически рядом с M.2, что сократило длину, а ширину всё равно нужно было увеличить, чтобы вместить ту же кнопку. Какой-то специальной фиксации SSD не предусмотрено — просто прижимается крышкой.

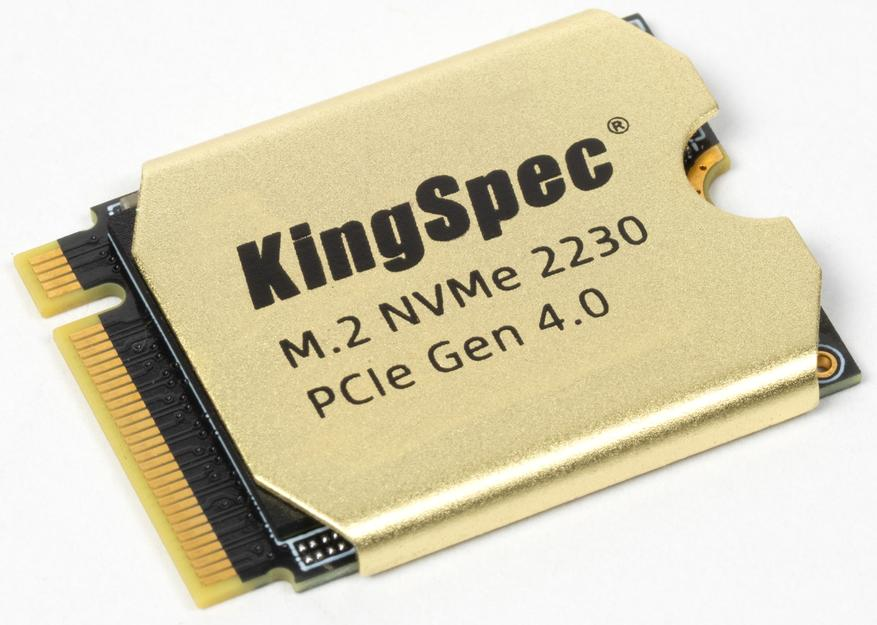

Поэтому я просто взял уже привычный KingSpec XF-1TB 2230 на MAP1602 — который для USB3 Gen2 немного избыточен, но это я уже на других коробках на JMS583 успел проверить. Есть с чем результаты сравнить, во всяком случае.

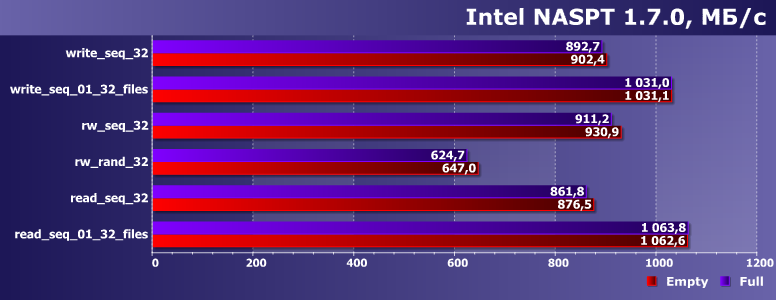

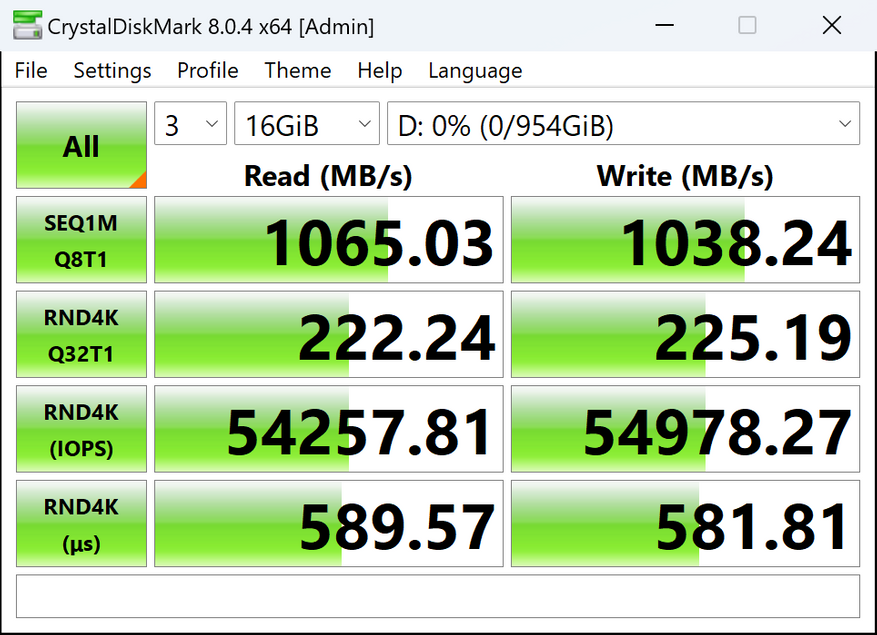

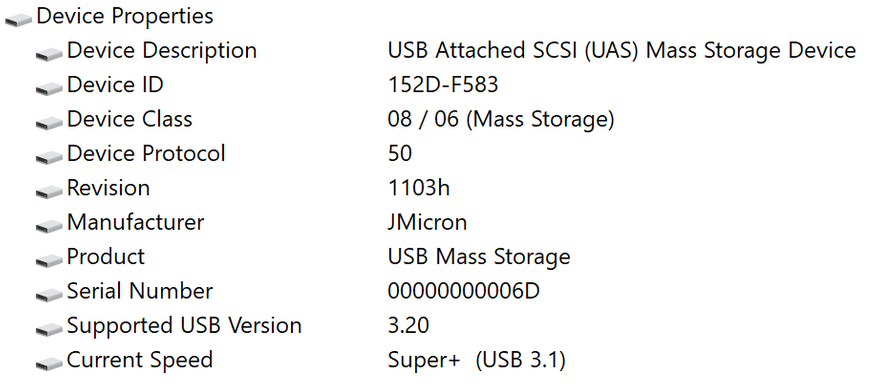

Хотя сравнивать тут особо нечего — с точностью до погрешности то, что получается и на этом мосте, и на его аналогах. Как и ожидалось — ладно ещё, когда мосты различаются что-то искать можно. Но это, подчеркну, всё тот же JMS583.

Интереснее, конечно, как работает защита. А очень просто работает, но для этого надо накопитель куда-то подключить. Далее просто в работающем состоянии нажимаем кнопку пять раз подряд — загорается оранжевый диод. Отключаем накопитель и подключаем обратно.

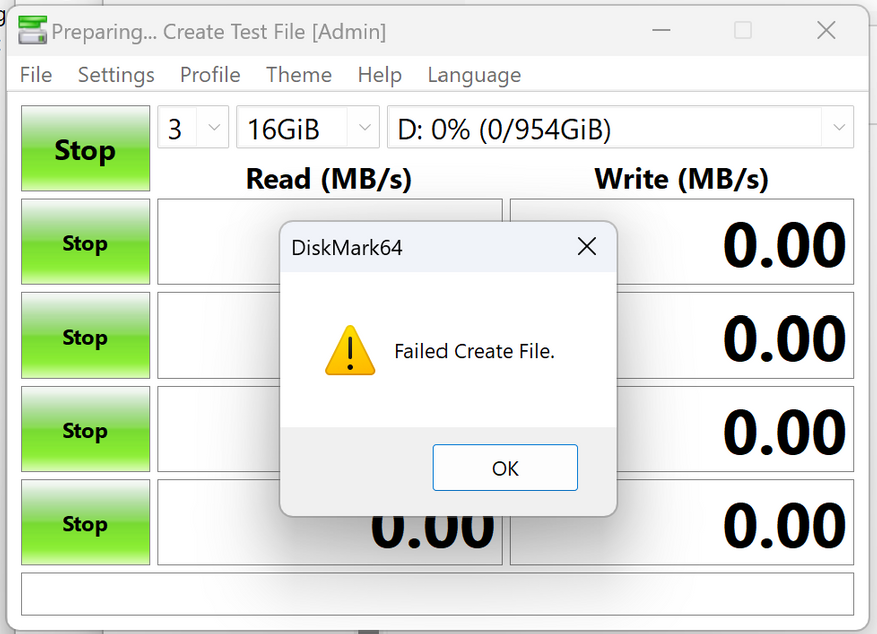

Для простоты попробовал запустить CrystalDiskMark. Тест закончился очень быстро, поскольку даже не сумел создать для себя рабочий файл :) При этом все файлы остаются на местах, читать их можно без проблем и т. п. И переключать SSD между разными компьютерами — тоже. Он так и остаётся защищённым от записи, без необходимости пользоваться каким-то программным обеспечением и делать какие-то ещё телодвижения.

До тех пор, пока нам не понадобится что-то записать. Тогда защиту нужно отключить — что делается также, как в предыдущем случае. Но наоборот — нажимаем кнопку пять раз, считая уже от пяти до одного… Шутка. В общем, также тапаем кнопку пять раз, загорается зелёный светодиод, переподключаем накопитель.

Всё — никакой защиты от записи уже нет. И не будет — пока мы снова её не включим.

Больше тут добавить нечего — кроме одного нюанса: мне так и не удалось загрузиться с SSD в этой коробке. Переставляю его в «обычную» iRhasta, либо в недавнюю в форме флэшки — всё работает. Здесь — синий экран при загрузке. Хотя все три сделаны на одном и том же мосте JMicron JMS583, но вот прошивки немного разные. И это, похоже сказывается. Так что полной универсальности здесь нет — либо защита от записи, либо загрузка. С другой стороны, как уже сказал, сами коробки стоят недорого — за пару придётся отдать чуть больше 3000 рублей (у менее скромных в плане цен производителей и одна такая может столько же стоить), так что никто не мешает купить две, когда нужна и та, и другая функциональность. Самым дорогим элементом всё равно будет SSD — а он-то может быть и универсальным, если нужно сэкономить.

А так, повторюсь, технология давно отработана на флэшечных контроллерах — просто производителям долгое время было не до прикручивания её к более серьёзным современным продуктам. Теперь же руки дошли, чем можно пользоваться при необходимости.
