Обзор и тестирование дискового хранилища Orico NS400RU3-BK

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | HDD, SSD, флешки, прочие носители информации
ORICO — не очень известный среди массовых пользователей в РФ бренд. Основную популярность ORICO получил благодаря аксессуарам, периферии и устройствам для хранения, используемым в профессиональной деятельности или для создания домашних файловых систем. У меня на

обзоре одно из устройств основного направления ORICO — док-станция ORICO NS400RU3-BK. Ее ключевая особенность — работа сразу с 4-мя накопителями объемом до 40 Тб с возможностью создания RAID массивов.

Характеристики

Тип устройства

Док-станция

Поддерживаемая емкость до

40TB,до 10TB один слот

Слотов для дисков

4

Тип дисков

HDD/SSD

Поддерживаемый тип RAID

RAID 0, RAID 1, RAID 3, RAID 5, RAID 10

Форм фактор дисков

2,5-3,5 дюйма

Внешний интерфейс

USB3.0

Внутренний интерфейс

SATA I, SATA II и SATA III

Скорость сигнала

5 Гбит/с

Поддерживает Plug&Play

Да

Материал корпуса Алюминий и ABS-пластик

Охлаждение Активное

Источник питания

12V6.5A

Размеры

136мм. x 252.3мм. x 137.5мм. Цвет Чёрный

Упаковка

Док станция приехала в картонной глянцевой коробке с цветной графикой в оформлении. Из информации на лицевой и задней сторонах мы узнаем, что перед нами док-станция производство Orico, предназначенная для профессионального использования.

Из преимуществ:

  • Поддержка UASP (скоростная передачи данных по USB)
  • RAID режимы (RAID 0, RAID 1, RAID 3, RAID 5, RAID 10)
  • Простое использование Plug and Play (подключил и все работает)

Модель NS400RU3, существуют и другие модели с поддержкой большего или меньшего количества накопителей и расширенными интерфейсами подключения. На боках, как и принято, краткая спецификация и схематичное изображение накопителя.

Комплектация

Внутри коробки сверху лежит глянцевая картонная коробка с проводами для подключения и блоком питания, а так же две инструкции: основная на английском и китайском и дополнительная компактная — на русском. В NS400RU3, в качестве кабеля для обмена информацией используется USB 3.0 type-B, для тех, кому такой разъем покажется устаревшим, существует обновленная модель NS400RC3-BK с type-C разъемом.

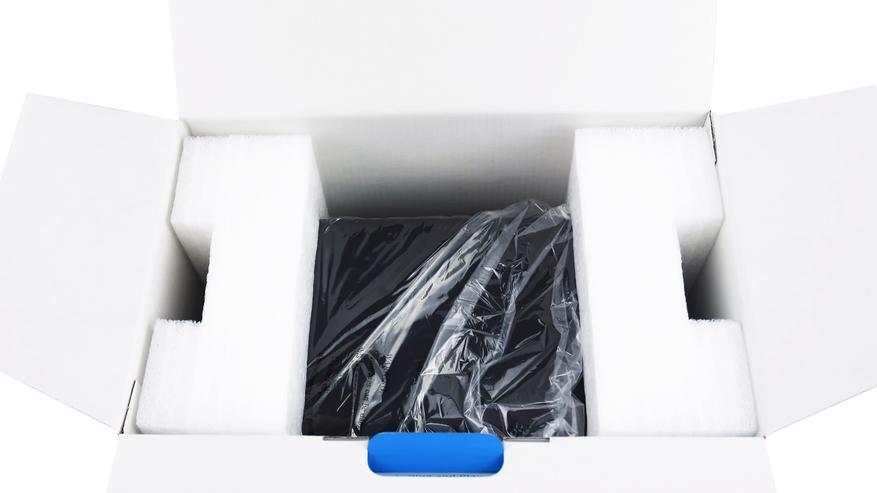

Ниже, под аксессуарами, расположена док-станция, закрепленная между двумя пенополистироловыми отсеками. Помимо держателей, крышка док-станции защищена отдельно пленкой от царапин.

Внешний вид

К внешнему виду дизайнеры ORICO подошли серьезно. Основная часть корпуса выполнена из алюминиевого сплава толщиной 3мм, окрашенного в черный цвет. Несмотря на использование металлического корпуса, размеры док станции компактные, близкие к размерам стандартного ATX блока питания. Помимо приятного холода и премиального вида, металлический корпус выступает в качестве пассивного охлаждения — как радиатор. На корпусе имеется логотип ORICO с примечанием – «лидер технологий».

Передняя часть имеет пластиковую глянцевую декоративную накладку на магнитах.  Крышка, кроме декоративных аспектов, скрывает светодиоды индикаторов работы накопителей.

Под крышкой — металлическая часть с четырьмя дверцами для накопителей на основной части и панелью с пятью индикаторами в нижней части.

 4 индикатора для каждого из накопителей и 5-й для док станции. У индикаторов 3 состояния:

  • Выключен, если накопитель не вставлен в слот или док станция не работает
  • Синий — при работе в штатном режиме
  • красный — при проблемах с накопителем

Накопители устанавливаются в посадочное место с SATA-разъемами через дверцы, как в большинстве док станций. С эстетической стороны, когда нет накопителей или установлены 2,5 накопители, закрытые дверцы скрывают внутреннюю начинку. На практике возникает проблема с установкой 2,5 накопителей. 2,5 накопители неудобно вставлять и вынимать из-за формы отверстия. Дверцу приходится отодвигать, а еще она подпирает накопители, фиксируя их внутри.

 С обратной стороны — перфорированная алюминиевая крышка, на которой расположены:

  • Кнопка включения
  • Разъем USB 3.0 type-B
  • Разъем питания

Работа док-станции

Далее переходим к описанию встроенного ПО и тестов работы. Помимо стандартного режима док-станции, когда подключил накопители и они видны, в системе существует собственное ПО HW RAID Manager.

В стандартном режиме как док-станции, накопители определились сразу, без дополнительных драйверов. Использовать док станцию без проверки возможности RAID не интересно, для этого установим родное ПО.

Перед установкой кратко о RAID 0, RAID 1, RAID 3, RAID 5, RAID 10.

RAID объединяет несколько накопителей в единый логический элемент. Применяется тогда, когда требуется скорость работы с данными и отказоустойчивость надежной системы. С помощью RAID контроллера несколько накопителей объединяются в единый массив. Далее RAID массивы разделяются на подвиды по скорости и надежности.

RAID 0 — наименее надежный, но наиболее производительный массив. Вкратце: несколько дисков объединяются в один логический диск. Такой способ позволяет получить максимальный объем и скорость с проблемой надежности. Если выходит из строя один накопитель, массив теряет работоспособность с большей вероятностью потери данных.

RAID 1 обладает средней скоростью и объемом. Основан на отзеркаливании данных накопителей с синхронной записью сразу на два накопителя. Из минусов — один из дисков используется как резервный, суммарно теряя половину объема двух накопителей. Из плюсов — при выходе из строя одного из накопителей копия данных остается на оставшемся, без потери информации и времени на восстановления данных.

RAID 3 — промежуточное решение, когда данные равномерно распределяются среди нескольких накопителей с выделением дополнительного места под контрольную сумму.

Из плюсов — скорость работы с большими файлами. Из минусов — низкая скорость при частых обращениях во время работы с файлами небольшого объема. Низкая надежность, накопитель с контрольной суммой получает повышенную нагрузку, что негативно сказывается на сроке его работы.

RAID 5 — среднее между RAID 0 и RAID 3, массив одновременно использует равномерное распределение данных с вычислением и хранением контрольных сумм. Как и в RAID0 данные записываются равномерно, но с выделением дополнительного места под контрольную сумму. У RAID 5 преимущество перед RAID0 в повышенной надежности, перед RAID 3 – в скорости.

RAID 10 — не совсем отражает цифру, перед нами сочетание RAID 0 и RAID 1. Вкратце RAID 10, это объединение RAID 1 массивов в RAID 0 массив. Из плюсов — простое наращивание объема накопителей с высокой надежностью, из минусов — половина объема теряется на отзеркаливание данных, что повышает стоимость в два раза.

Если о RAID все еще непонятно, ORICO позаботились создать таблицу для пользователей.

Краткое описание с сайта ORICO:

  • DAS ORICO Intelligent поддерживают режимы RAID: 0, 1, 3, 5, 10 и JBOD. Определиться с выбором режима хранения поможет таблица ниже.
  • Названия столбцов: Режим RAID/Мин-ое кол-во дисков/Емкость хранения/ Надежность/Скорость передачи данных.
  • Макс скорость передачи данных по USB 3.1 достигается в конфигурации RAID 0.
  • (Не рекомендуется использовать RAID 0 для хранения критически важных данных. RAID 0 — не защищает их в случае выхода из строя жесткого диска).
  • Режимы RAID 3 и 5 обеспечивают оптимальное сочетание емкости хранения, скорости передачи данных и надежность их защиты в случае сбоя одного из HDD.

Переходим к практике

На момент написания обзора, с русского сайта версия для Windows не скачивалась. При попытке установить версию для Mac OS установщик выдавал ошибку, как несовместимое. Скорее всего проблема в mac OS Big Sur, где нет поддержки X86 приложений. Ставить старую систему ради тестов не хотелось, пришлось искать рабочую ссылку для Windows, скачать удалось на английской версии сайта Orico, в разделе поддержка.

После установки окно программы показывает все доступные накопители с объемом и типом контроллеров.

Вторая вкладка выводит информацию о состоянии операций и работоспособности накопителей.

Последняя вкладка имеет практичное применение для работы с накопителями, перед нами оболочка для работы с RAID контроллером.

По умолчанию можно выбрать необходимую конфигурацию или защитить накопители паролем. Об операциях продолжим ниже. Расширенный режим не добавляет функционала, его задача оперативно уведомлять о состоянии и работе док станции.

Перед тестированием удалены HDD жесткие диски, о чем сообщило всплывающие сообщение и запись в логе.

Тестирование

Для теста первым делом создан RAID 1 массив из двух 2TB жестких дисков, как видно из скриншота — накопители определяются системой в зеркальном варианте.

Дальнейшее тестирование решено проводить с SSD твердотельными накопителями. Скорость настройки и тестирования выше.

Как видно из скриншота выше, с ними также не возникло проблем с созданием RAID0. Системой определяется как единый накопитель RAID0 общим объемом 256 GB.

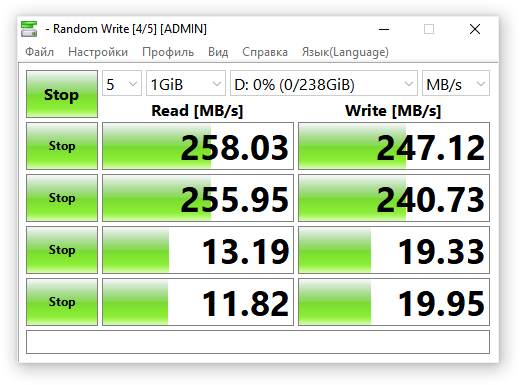

Используется файловая система NTFS, протестирована скорость и воспроизведение. Тестирование прошло успешно.

После операции для создания нового RAID массива, придется удалять массив и пересоздавать заново — для этого выбираем пункт DELETE ALL RAID.

После удаления система распознает два неразмеченных накопителя.

Далее протестирована возможность создания RAID 1. Как видно из скриншотов, на скорости копирования данная операция не сказалась.

Последним проведен тест на клонирование, как видно из скриншотов полученные накопители идентичны.

RAID 5 и RAID 10 не тестировались, для полноценного тестирования требуется не менее 4-х накопителей в наличии, что для данной док-станции максимум.

В использовании порадовала скорость и простая настройка. Док станция компактная, не занимает много места на столе, но ситуацию портит вентилятор, работающий без остановки. Уровень шума от док-станции терпимый, но ночью, когда нет посторонних шумов, работа вентилятора и накопителей создает дискомфорт. Можно попробовать убрать станцию подальше, но тут возникает другая проблема — потребуется длинный кабель. Возможным решением было бы спрятать в чулан, но в док-станции отсутствует ethernet-разъем для удаленного подключения. Он ограничивает возможности использования док-станции до настольной, для частой смены накопителей. Например, при работе с графикой.

Вывод

ORICO NS400RU3-BK как док-станция показывает производительную работу, рассчитанную на основное использование с жесткими дисками.

Внешний вид минималистичный и строгий, с таким стилем впишется почти в любой интерьер, особенно как рабочее офисное решение. Корпус качественный, приятный на ощупь, с металлической основной частью. Пластиковая в корпусе только передняя крышка на магнитах, которую я лично не использую. По размерам док станция слегка превышает объем четырех 3,5 накопителей.

Как видно из графиков, металлический корпус обладает не только премиальным внешним видом, но и пассивно охлаждает накопители в сумме с активным охлаждением вентилятора. Вентилятор с приличным воздушным потоком, но с одним минусом — нет возможности регулировать скорость вращения вентилятора физически или программно. Скорость вращения вентилятора не регулируется, оставаясь всегда на одном уровне, даже если накопители особо не нагреваются, например SSD. Судя по обзорам, где док-станция вскрывалась, датчик температуры предусмотрен производителем. В расширенном режиме ПО есть пункт о скорости вращения вентилятора, странно, что производителем такие возможности не используются.

Из плюсов: надежная работа. Сразу после включения, док-станция не требует настройки, накопители определяются, станция имеет стильный внешний вид, относительно тихую работу, прочный корпус, защищающий от ударов и возможность установки 4 накопителей объемом до 40 TB.

Из минусов: стоимость док-станции, вентилятор без возможности регулировки, разъем USB type-b вместо нового и популярного usb type-c, неудобные дверцы при установке 2,5 накопителей, отсутствие ethernet порта.

В итоге, у меня в руках производительная док-станция с базовым необходимым набором функций, но с возможностью создания RAID. Из дополнительной защиты, помимо RAID, — надежный металлический корпус и защита от скачков напряжения, замыканий и т.д.

Плюсы:

  • Компактная
  • Удобная коробка для переноски
  • Металлический корпус
  • Возможность использовать сразу 4 накопителя
  • Быстрая скорость
  • Холодная
  • RAID
  • Собственное по для мониторинга и управления накопителями
  • Максимальный суммарный объем поддерживаемых накопителей 40 TB

Минусы:

  • Цена
  • Устаревший разъем type-b
  • Нет ethernet порта
