Оранжевый «черный ящик»: выживание данных в авиакатастрофах

Термин «черный ящик» прочно закрепился в лексиконе, хотя в профессиональной среде используется более точное название — бортовой самописец. Вопреки распространенному названию, корпус устройства окрашен в ярко-оранжевый цвет, обеспечивающий его визуальное обнаружение. Конструкция самописца представляет собой пример инженерного решения, в котором приоритетом является сохранение информации в условиях экстремальных механических и тепловых воздействий.

История создания: от непризнания до стандарта

Происхождение термина «черный ящик» обычно связывают с конструктивными особенностями ранних регистраторов. В 1939 году французские инженеры Франсуа Юссено и Поль Бодуэн разработали устройство, фиксирующее параметры полета на движущуюся фотопленку с помощью системы зеркал и световых лучей. Для корректной работы прибора требовалась полная светоизоляция, поэтому корпус изнутри окрашивали в черный цвет.

В 1942 году финский инженер Вейо Хиетала создал аналогичный аппарат для секретных испытаний, получивший ироничное прозвище «Мата-Хари». Однако такие устройства оставались крайне уязвимыми: фотопленка и бумажные носители практически мгновенно уничтожались при пожаре или механическом разрушении самолета.

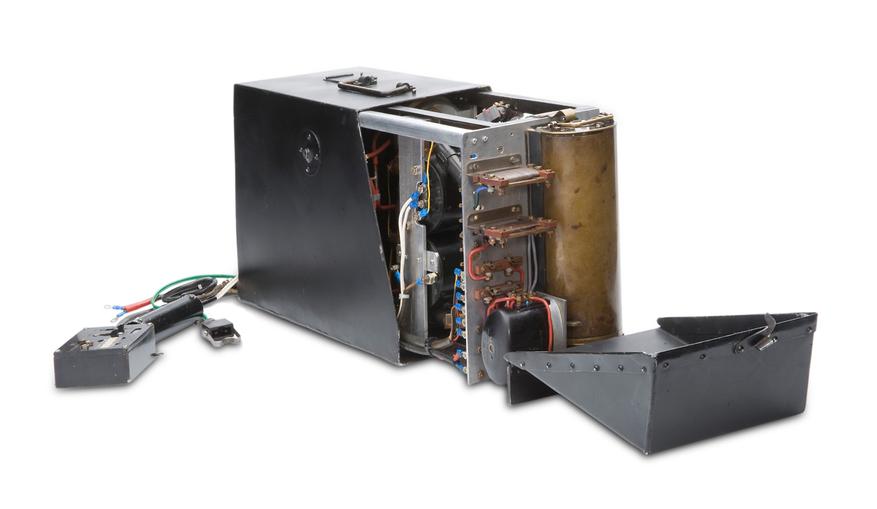

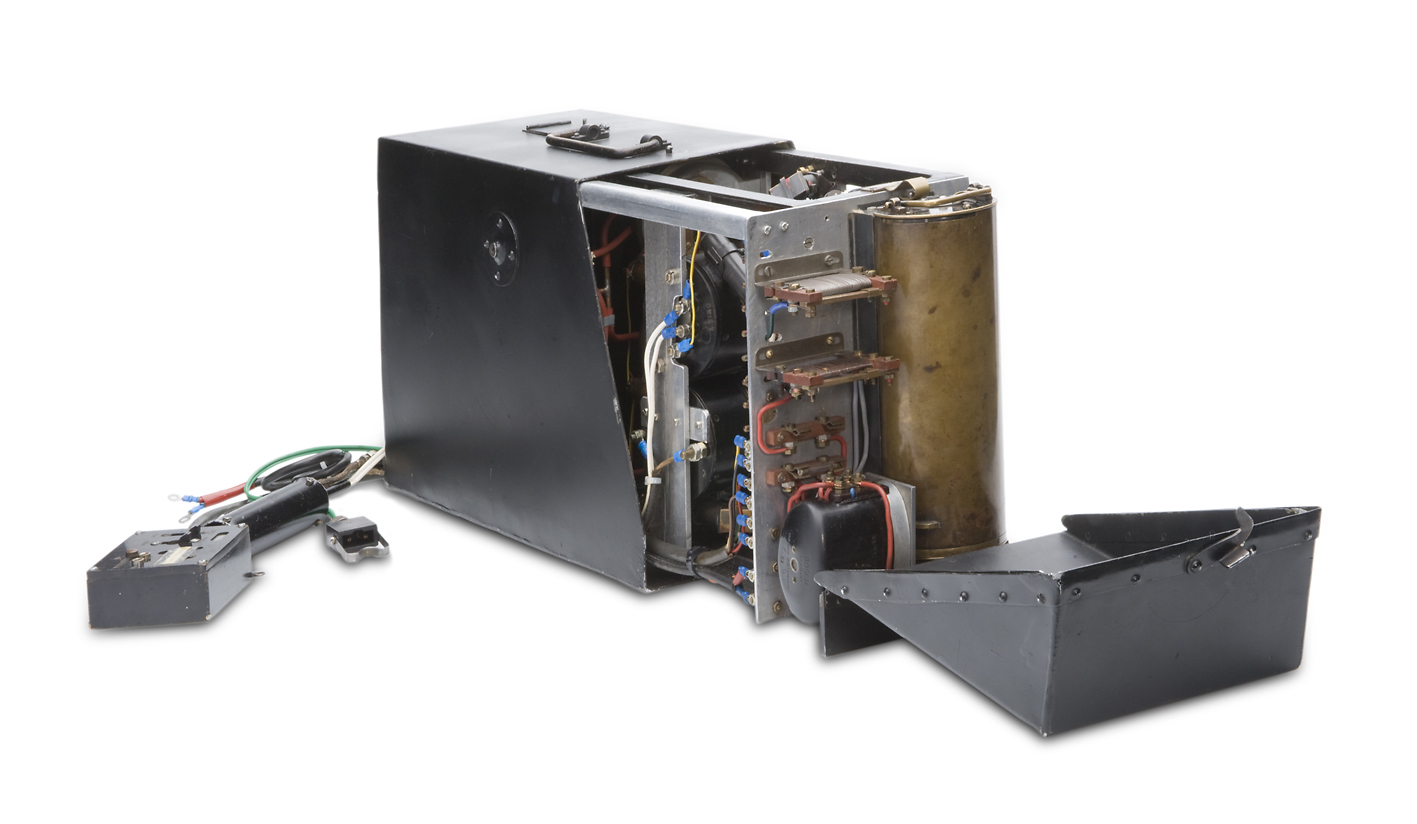

В 1947 году британские инженеры Лен Харрисон и Вик Хасбанд сделали важный шаг к повышению живучести данных. В их регистраторе информация фиксировалась методом тиснения на медной фольге. Медь обладала значительно более высокой температурой плавления по сравнению с пленкой, а само устройство получило упрочненный корпус. Однако аппарат Харрисона и Хасбанда регистрировал только технические показатели работы узлов, оставляя за рамками переговоры экипажа и звуковую обстановку в кабине.

Современная концепция бортового самописца была сформулирована Дэвидом Уорреном в 1953 году. Участвуя в расследовании серии катастроф реактивного лайнера de Havilland Comet, Уоррен пришел к выводу, что одних технических параметров — высоты, скорости и режимов работы систем — недостаточно для установления истинных причин трагедии. В 1956 году он представил работающий прототип ARL Flight Memory Unit. В качестве носителя информации в нем использовалась стальная проволока, обладавшая значительно большей устойчивостью к нагреву по сравнению с магнитной лентой того времени.

Несмотря на технологическую готовность системы, ее внедрение столкнулось с административными и этическими препятствиями. Часть профессионального сообщества и профсоюзы пилотов выражали опасения, связанные с дополнительными затратами на переоснащение и возможным использованием записей для контроля действий экипажа вне задач безопасности.

Ситуация изменилась в 1960 году после падения самолета Fokker Friendship в Квинсленде. Из-за отсутствия объективных данных расследование зашло в тупик, после чего Австралия стала первым государством, законодательно обязавшим оснащать гражданские суда защищенными самописцами. Это решение создало прецедент и со временем легло в основу международных авиационных стандартов.

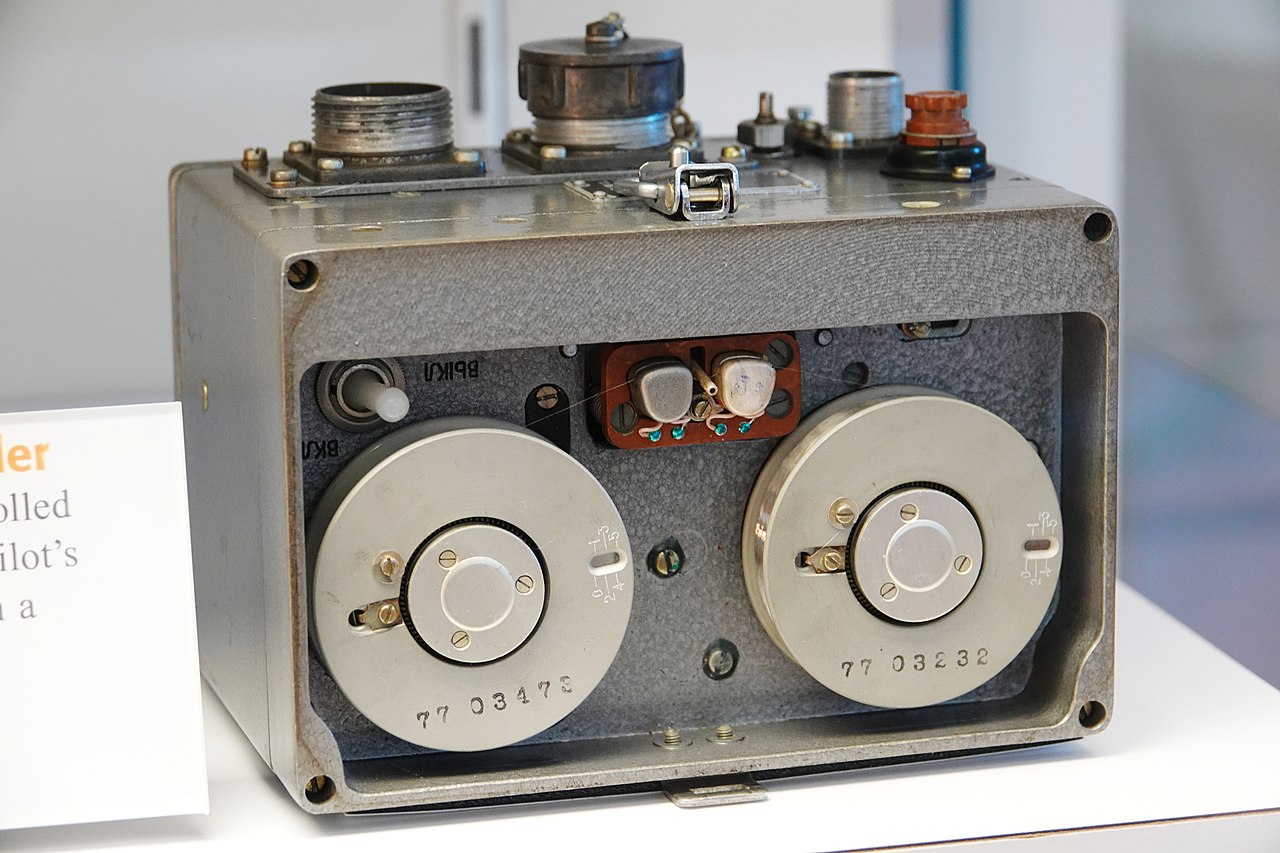

Практическим воплощением этого стандарта на десятилетия стали системы магнитной записи на стальную проволоку. Примером массового использования такой технологии может служить советский бортовой магнитофон МС-61, устанавливавшийся, в частности, на истребителях МиГ-21. В устройстве применялась тонкая ферромагнитная нить диаметром 0,05 мм, которая обладала высокой плотностью записи и устойчивостью к деформациям, подтвердив жизнеспособность идей Уоррена в условиях реальной эксплуатации.

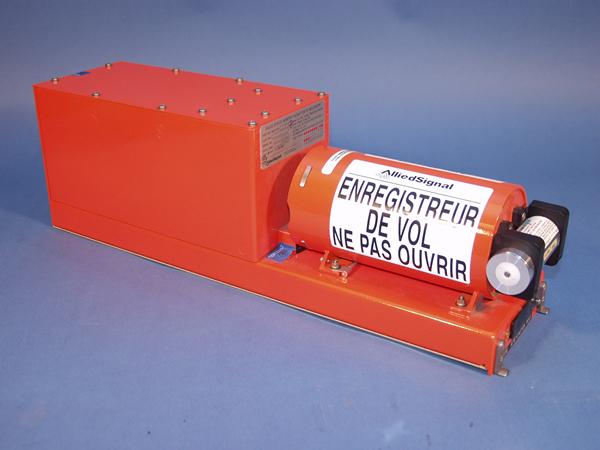

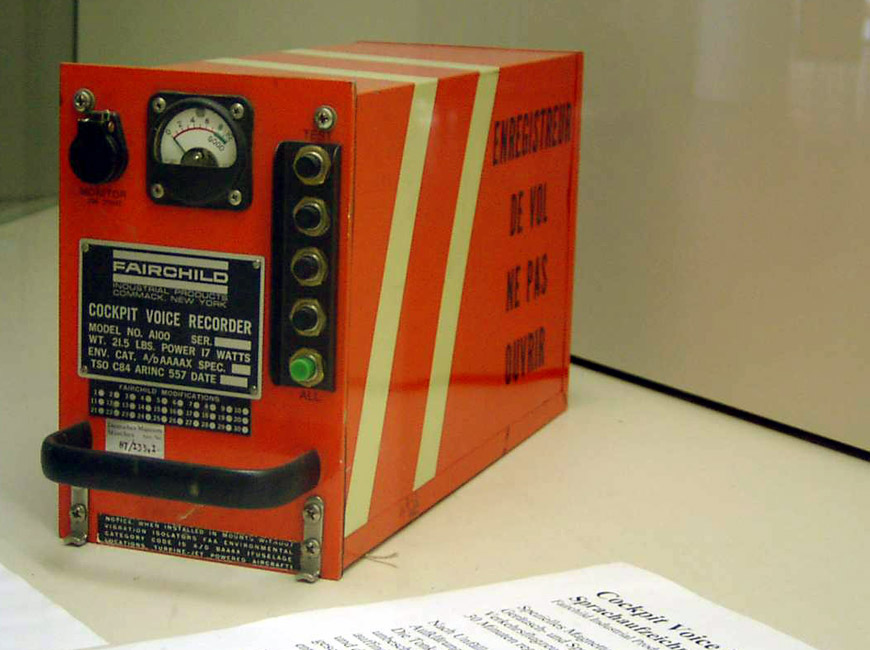

В середине 1960-х годов проволочные самописцы в гражданской авиации начали уступать место системам на базе многодорожечных магнитных лент. Характерным представителем этого поколения является речевой самописец Fairchild A100, выполненный по стандарту TSO C84. Использование магнитной ленты позволило увеличить количество регистрируемых параметров и повысить качество записи звука. На корпусе подобных приборов наносилась обязательная маркировка, включая надпись на французском языке: «Enregistreur de vol; ne pas ouvrir».

В СССР проволочные регистраторы благодаря своей надежности оставались в производстве до конца 1980-х годов, эксплуатируясь на таких типах судов, как Ан-24 и Як-40. Окончательный технологический переход произошел в начале 1990-х годов с внедрением твердотельной памяти (Flash-память). Отказ от лентопротяжных механизмов и других движущихся частей позволил кратно увеличить живучесть данных при критических нагрузках.

Конструкция: три эшелона защиты

Современный самописец представляет собой защищённый модуль памяти — Crash Survivable Memory Unit (CSMU). Его задача — сохранить данные при разрушении самолёта. Для этого используется многослойная система защиты.

Внешний корпус изготавливается из высокопрочной стали и окрашивается в высококонтрастный цвет, известный как «International Orange» (Международный оранжевый). В цифровом представлении sRGB этот оттенок передается кодом #ff4f00 (вариант для сигнальной маркировки), при этом в международной аэрокосмической сертификации чаще используется более темный оттенок #c0362c (стандарт AMS-STD-595 №12197), обеспечивающий лучшую видимость на фоне водной поверхности. На поверхность корпуса наносятся светоотражающие элементы и предупреждающие надписи.

Под внешней оболочкой располагается теплоизоляционный слой, как правило, на основе пористых кремнеземных материалов. Этот слой ограничивает теплопередачу и позволяет при воздействии открытого пламени температурой около 1100 °C удерживать внутреннюю температуру на уровне не выше 100 °C в течение 60 минут.

Внутренний защитный контейнер — бронекапсула — изготавливается из титана или высокопрочной стали толщиной порядка 7-10 мм. Конструкция рассчитана на ударные перегрузки до 3400 g, а также на воздействие значительных статических нагрузок в течение ограниченного времени.

Как найти устройство после катастрофы

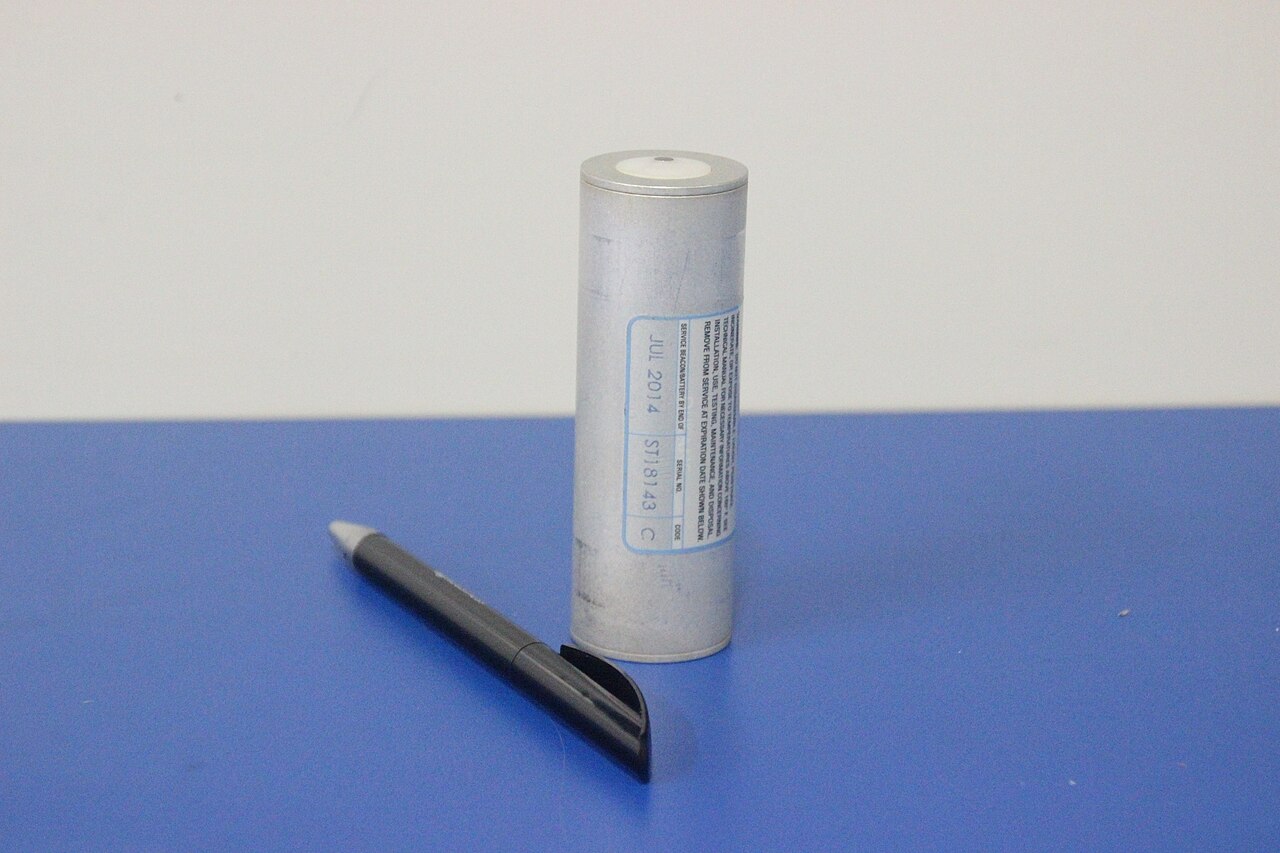

При падении в воду визуальный поиск самописца затруднён, поэтому используется подводный акустический маяк — Underwater Acoustic Beacon (ULB), закреплённый на корпусе устройства.

При контакте с водой срабатывает датчик, и маяк начинает излучать импульсы на частоте 37,5 кГц. Выбор частоты обусловлен компромиссом между дальностью распространения сигнала и его затуханием в водной среде. В благоприятных условиях сигнал может обнаруживаться на расстоянии нескольких километров с помощью гидроакустических средств.

Автономный источник питания обеспечивает работу маяка в течение примерно 90 суток, что определяет временные рамки поисковых операций.

Параметры и речевая информация

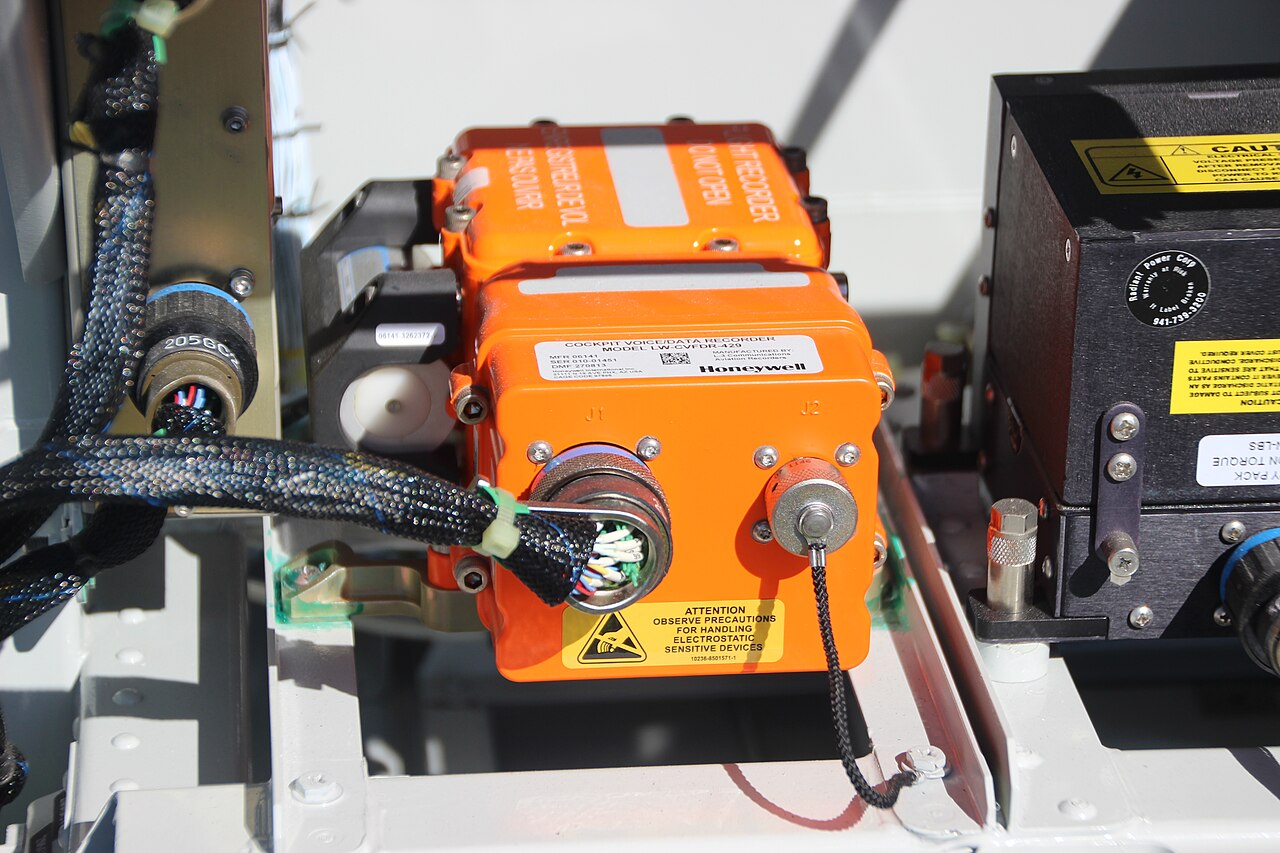

В современной авиации применяются два типа регистраторов, которые могут функционировать как отдельные блоки, так и быть конструктивно объединены в одном корпусе — Cockpit Voice and Data Recorder (CVDR). Такое решение позволяет оптимизировать массу и габариты оборудования без потери функциональности.

Бортовой параметрический самописец (Flight Data Recorder, FDR) предназначен для фиксации данных с широкого спектра датчиков. Он регистрирует высоту, скорость, параметры работы силовых установок, положение органов управления и другие технические характеристики. Глубина записи в современных системах составляет не менее 25 часов полетного времени, что позволяет анализировать не только момент происшествия, но и предшествующие этапы полета.

Бортовой речевой самописец (Cockpit Voice Recorder, CVR) фиксирует всю звуковую обстановку в кабине экипажа. Сбор информации осуществляется через микрофоны, интегрированные в гарнитуры пилотов, а также через микрофон общего звукового поля (Area Microphone). Запись дает возможность экспертам восстановить последовательность действий экипажа, содержание переговоров и выявить косвенные признаки работы систем по характерным фоновым шумам.

Использование комбинированных устройств CVDR стало стандартом для многих типов современных воздушных судов, так как это упрощает поиск и извлечение данных: оба массива информации защищены единой бронекапсулой и оснащены общим подводным акустическим маяком.

Вывод

Бортовой самописец представляет собой отказоустойчивую систему, ориентированную на сохранение информации в условиях разрушения летательного аппарата. Его эволюция — от ранних механических и магнитных носителей до современных твердотельных решений — существенно повысила точность и полноту регистрируемых данных. Это позволяет более детально анализировать причины авиационных происшествий и разрабатывать технические и организационные меры, направленные на снижение вероятности их повторения.
