Адаптер Ugreen CM302 для установки SSD M.2 (NVMe) в слот PCI-E 3.0 x4
Если ваш ПК не имеет разъема M.2 для подключения скоростных накопителей NVME, а желание превышает возможности, то на помощь приходят соответствующие костыли в виде адаптеров. Сегодняшний обзор будет посвящен адаптеру UGREEN CM302 для установки SSD накопителей M.2 (NVMe) в слот PCI-E 3.0 X4/X8/X16.
Заводская упаковка в цветовой гамме UGREEN. На обороте спецификации и пояснения от производителя. Характеристики:
- Slots: PCI-E X4/X8/X16
- SSD Spec: 2230/2242/2260/2280 M.2 NVME SSD
- Data Transfer: up to 32Gbps
- System: Windows/Linux
Комплектация:
- переходник
- рамка для крепления
- набор винтов и проставок
- отвертка
- гарантийный талон
- инструкция

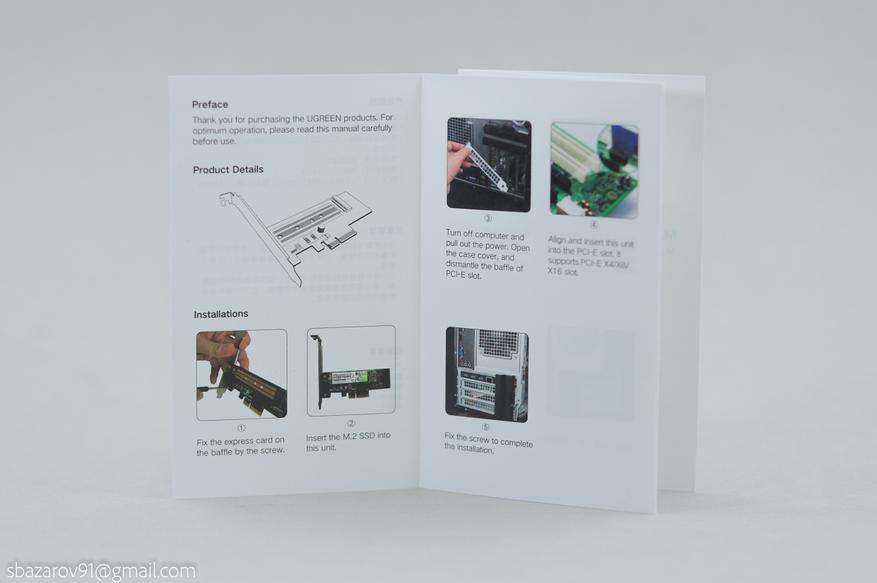

Если ранее не доводилось сталкиваться с установкой любых плат в слоты PCI, то производитель предусмотрел цветную инструкцию с наглядной иллюстрацией.
Для тех, кто до сих пор не понимает ценность данного переходника объясняю: если в ПК на материнской плате не предусмотрен разъем M.2 или он занят, а желание подключить скоростной NVME накопитель берет вверх, то адаптер для установки SSD M.2 от UGREEN приходит на помощь. Так же на странице товара можно выбрать вариант с установкой сразу двух форм-факторов накопителей: NVME и NGFF.
Но вернемся к адаптеру. Внешне это обычная текстолитовая плата с соответствующим разъемом M.2 (M-key) и обвязкой для питания. Монтаж осуществляется в любой слот PCI-E: X4/X8/X16. Для любителей синих светодиодов переживать не стоит, китайский адаптер полностью соответствует всем требованиям.
Для установки на материнскую плату предусмотрена переходная пластина, чтобы закрепить адаптер на корпус системного блока. Весь набор винтов, а так же специальная отвертка — все это рассчитано заранее.
Финальный вид платы имеет размеры 120*116.7*35.7мм. Для тестирования воспользуемся NVME накопителем Goldenfir на 256Gb с паспортными значениями в 1400-2600Mb/s при чтении и 800-2000Mb/s при записи. Плата устанавливается в слот PCI-Х16 материнской платы GigaByte GA-H81M-D2V, задействованный интерфейст — Х4. Система — Windows 10 21H1.
Проверяем работу накопителя в CryctalDiskInfo:
Проверим скоростные характеристики с помощью ряда бенчмарков.
AS SSD Benchmark. Язык немецкий, английский не выбирается. Чтение в левой колонке, запись в правой.
CryctalDiskMark:
ATTO Disk Benchmark демонстрирует приличныепоказатели при работе с мелкими файлами.
Исходя из полученных результатов можно вправе говорить о том, что адаптер UGREEN CM302 работает и использование любого NVME накопителя хлопот не доставит. При своем ценнике данный адаптер открывает двери в высокие скорости и современные технологии, довольно бюджетно. Если есть желание попробовать SSD M.2 (NVMe) и есть свободные слоты PCI-E, то дерзайте!
