Обзор системы жидкостного охлаждения Ocypus Sigma L24 ARGB: взгляд в будущее

Футуристический дизайн в комплектующих притягивает на себя взгляд. И особенно все хорошо выглядит, когда нет нарочитой вычурности. Но не стоит забывать, что красота девайса должна дополнительно подкрепляться и его рабочими качествами. Чтобы это не была просто красивая, но абсолютно бесполезная вещь.

Разумеется, что для многих пользователей основными факторами при выборе систем охлаждения служат стоимость, качество изготовления и возможности по отводу тепла от процессора. А внешние данные отходят на последнее место. Но ведь все это может находиться в гармонии. И в сегодняшнем обзоре попробуем разобрать на примере СЖО Ocypus Sigma L24 ARGB, будет ли в ней хорошее сочетание красивого дизайна с должной эффективностью.

Технические характеристики

Упаковка и комплектация

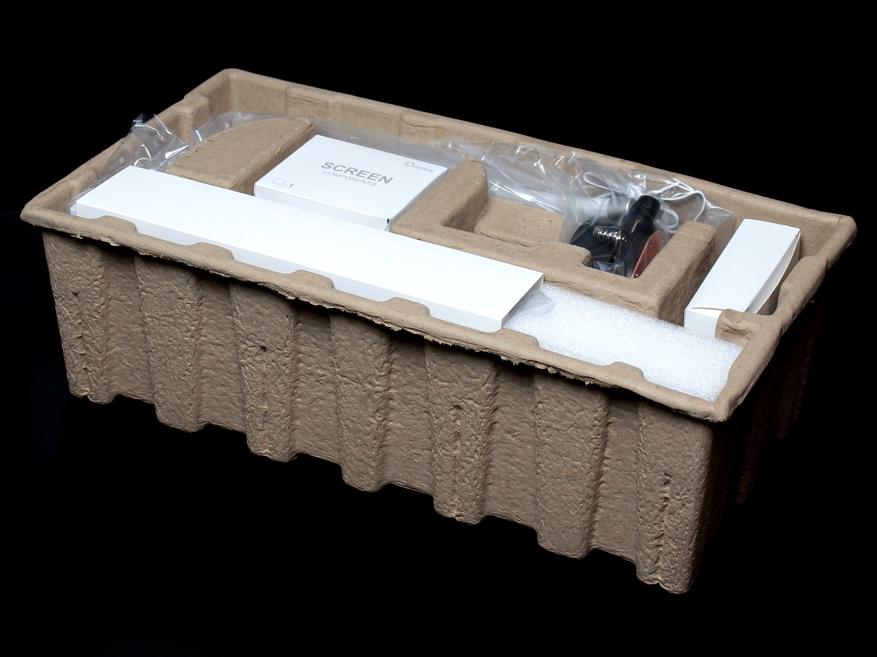

Оформление картонной упаковки сдержанное, без яркой цветовой гаммы. Героиня обзора, а также и все к ней аксессуары, размещены в лотке из пульперкартона, который хорошо всё защищает при транспортировке.

Помимо готовой к установке СЖО, в комплектацию входят:

• Блок с дисплеем (он справа в картонном боксе)
• Разветвитель на два вентилятора
• Металлический бэкплейт с прижимными планками для платформ Intel и AMD
• Наборы с винтиками, стойками и гайками
• Два хомута-липучки
• Руководство пользователя и шприц с термопастой

Внешний вид

Для покупателей эта модель предлагается в двух вариантах цветового оформления — белом и черном. В данном случае белый цвет без паразитных оттенков. Внешне все выглядит элегантно. Единственное, что может смутить при первом взгляде, так это черный корпус водоблока. Но после установки он не будет виден, так как будет прикрыт блоком с дисплеем.

Шланги, соединяющие водоблок с радиатором, находятся в оплетке ярко белого цвета. Они мягкие и легко поддаются изгибанию. Их длина — 40 см. Чего вполне хватит для установки даже в крупногабаритные корпуса.

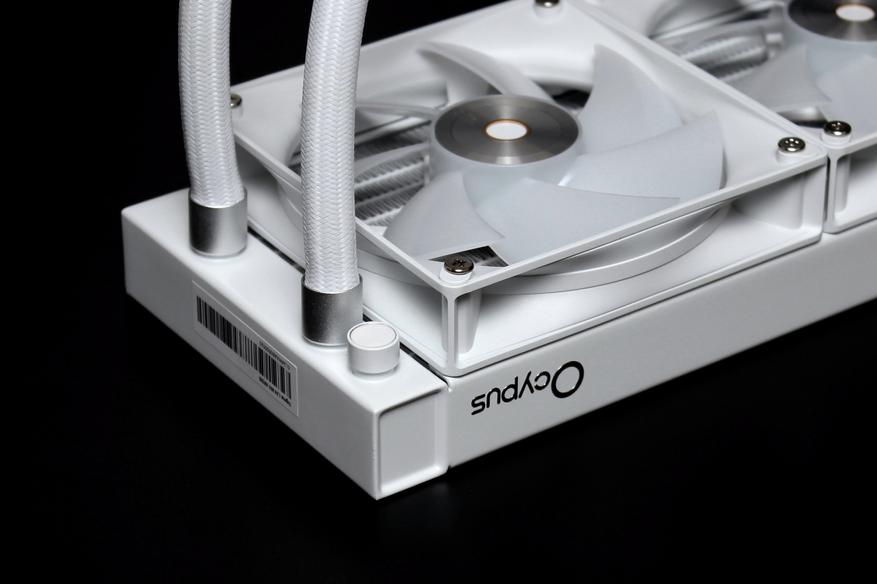

Радиатор размерами 276 x 120 x 27 мм построен по классической схеме. Два боковых резервуара соединяют двенадцать каналов, по которым циркулирует жидкость. Между каналами проложена гофрированная металлическая лента. Она выступает в роли рассеивателя тепла. Собрано все очень аккуратно. Качество обработки и окраски на высоком уровне.

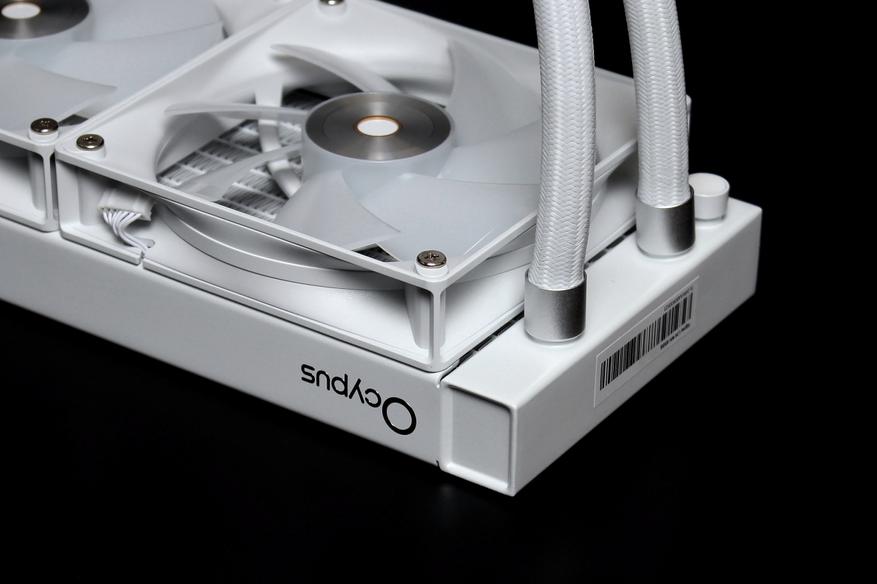

На радиаторе фитинги неповоротные. Для большей надежности шланги на них опрессованы металлом. А заливочный клапан когда-нибудь может помочь при обслуживании системы. Кроме того, можно отметить красивый рельефный логотип, расположенный на двух боковых гранях.

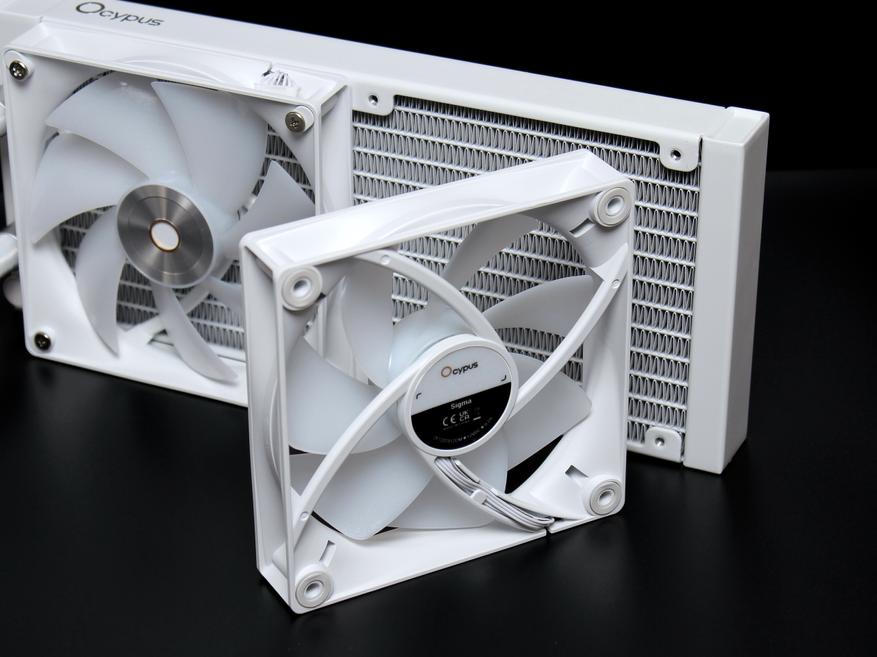

Ну и, конечно же, вся эта система не имела бы никакого смысла, если бы не её два эффективных вентилятора, с «золотыми» колечками в центре крыльчатки.

Стоит отметить, что для подключения питания вентилятора и его ARGB подсветки служит проприетарный разъем. И без комплектного разветвителя использовать его не получится. Разумеется, что речь не колхозе при сборке.

Этот шлейф длиною 65 см. А для последовательного подключения ARGB есть еще дополнительные 10 сантиметров. Для питания «ветродуев» и управления скоростью оборотов предназначен 4-pin (PWM), а для подсветки — 3-pin 5V-D-G (ARGB).

Модель вентилятора, с названием «Sigma», идет под маркировкой: DF1202512CM. Крыльчатка набрана семью широкими лопастями. Скорость вращения достигает 2000 об/мин, а воздушный поток — 73 CFM. И добавлю, что мне уже давно знакома эта модель, и она действительно обладает высокой эффективностью. Правда, за это приходится расплачиваться повышенной шумностью на максимальных оборотах, но пока не слышал, чтобы кто-то постоянно использовал их на полную мощность.

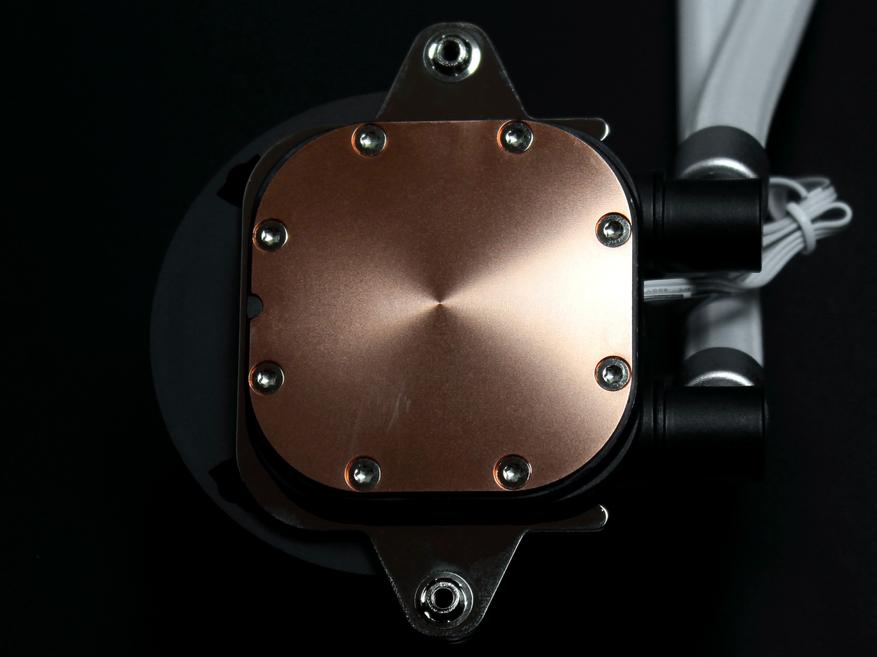

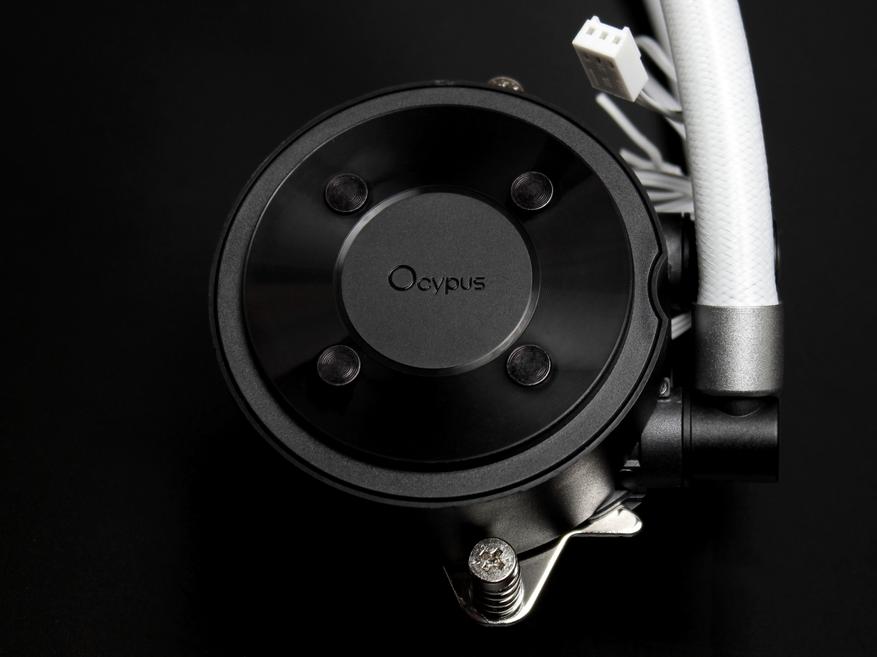

Корпус водоблока выполнен в форме шайбы. Кстати, даже в таком виде он очень хорошо смотрится. Фитинги здесь уже поворотные, а шланги с такой же опрессовкой, что и на радиаторе — металлической обжимной муфтой. Медное основание очень хорошо обработано, и следы от фрезы не наблюдаются. Подключение питания помпы осуществляется через 3-pin. Длина кабеля — 35 см.

Скорость вращения помпы — 3100 +/-10% RPM. В данном экземпляре было зафиксировано — 2950 об/мин. И стоит отметить важную деталь, что подшипник здесь используется керамический. А это не только увеличивает срок службы, но и отлично сказывается на тишине при работе. Легкое гудение было слышно только поднеся близко ухо.

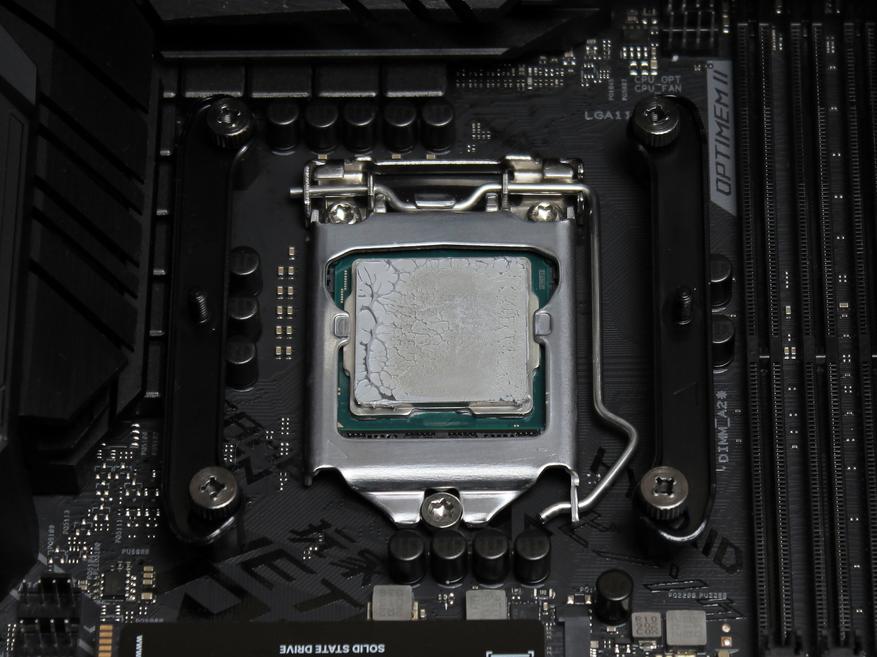

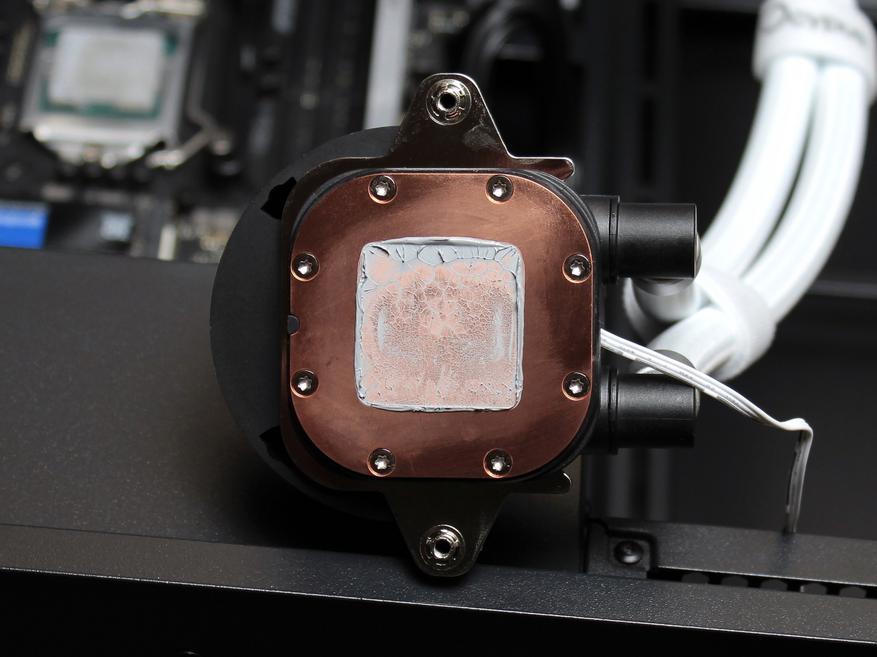

И, забегая немного вперед, продемонстрирую полученный отпечаток термопасты. При снятии он немного размазался, но видно, что прижим идет плотный и равномерный по всей площади соприкасаемых поверхностей.

Блок дисплея

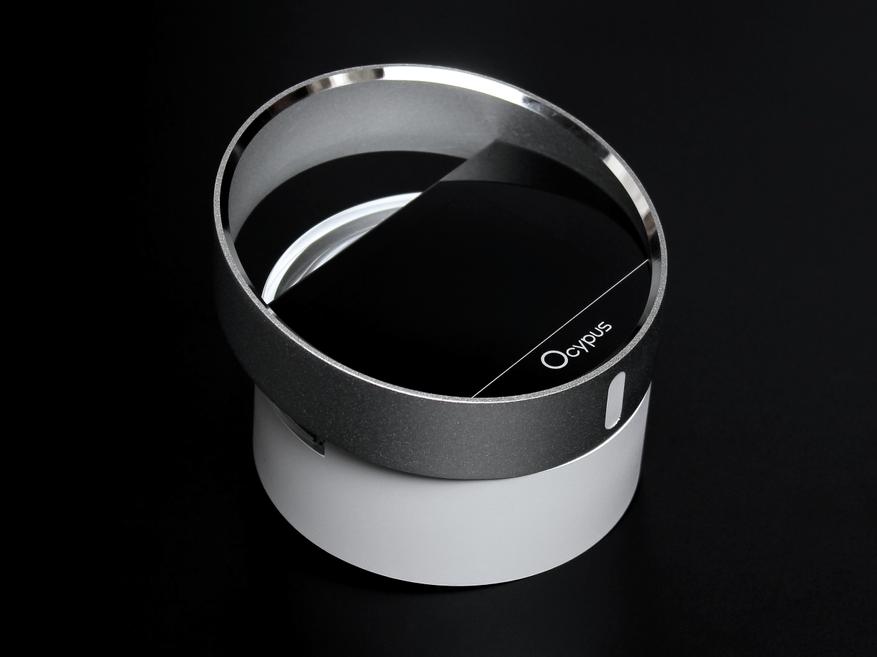

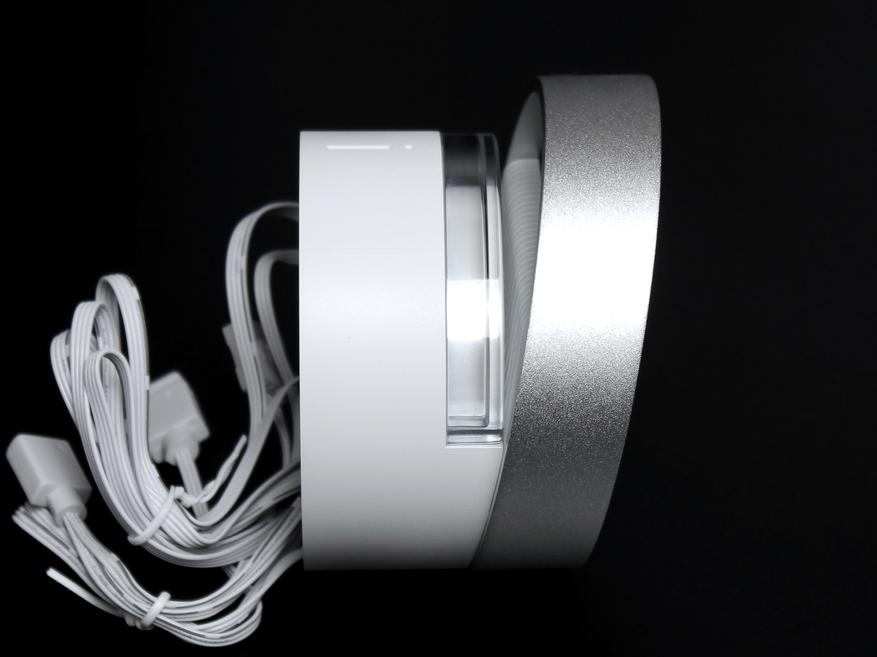

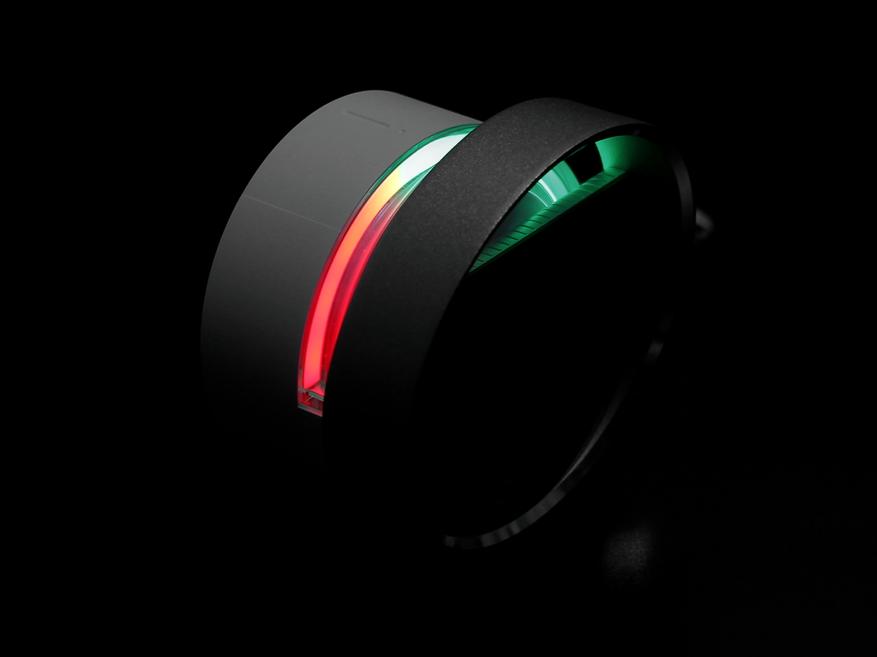

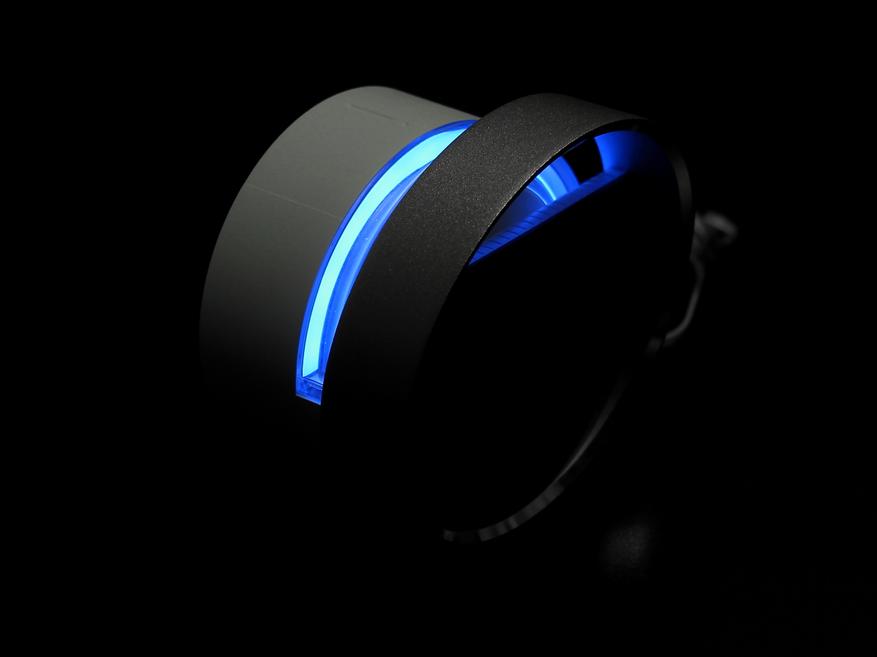

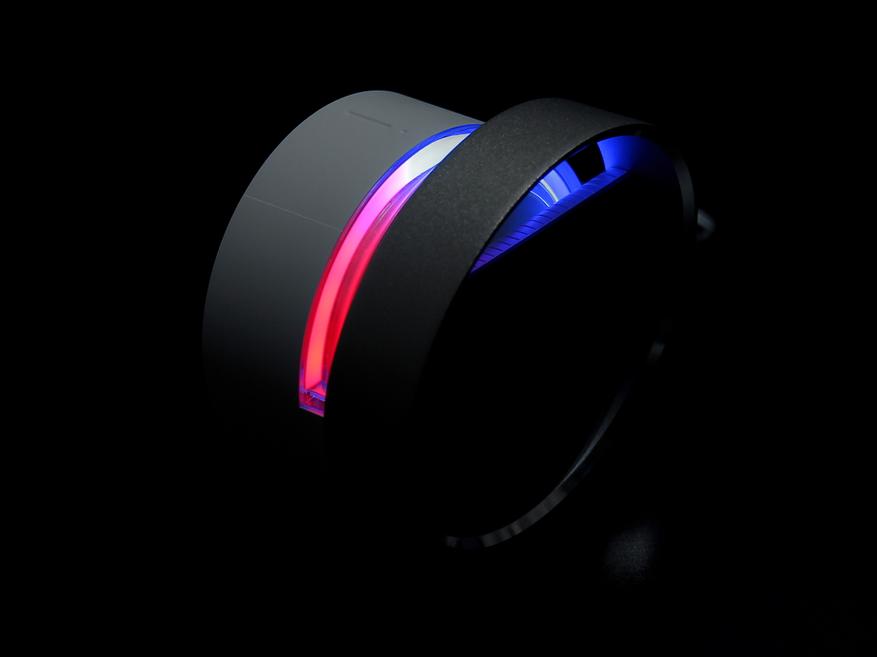

И вот она, изюминка этого охладителя — блок дисплея с футуристическим дизайном. Очень приятно смотрится его элегантный, но при этом необычный внешний вид. Красивый серебристый обвод вокруг дисплея невольно уносит в будущее.

Со скромными 2.5″ и разрешением 320 x 240 пикселей, нельзя назвать характеристики дисплея впечатляющими, но это все же IPS. И изображение он выводит качественно, с правильными цветами и контрастом. Можно ставить любую картинку, гифку или даже видео-ролики. А мягкая подсветка, расположенная позади экрана, дополнительно создаст приятную атмосферу.

Подключается подсветка через 3-pin 5V-D-G (ARGB). Её кабель длиною 50 + 10 см. А для работы дисплея используется разъем 9-pin USB 2.0. Длина этого кабеля — 85 см. И замечу, что сам блок размерами 90 x 99 мм. На водоблоке он удерживается при помощи четырех магнитов.

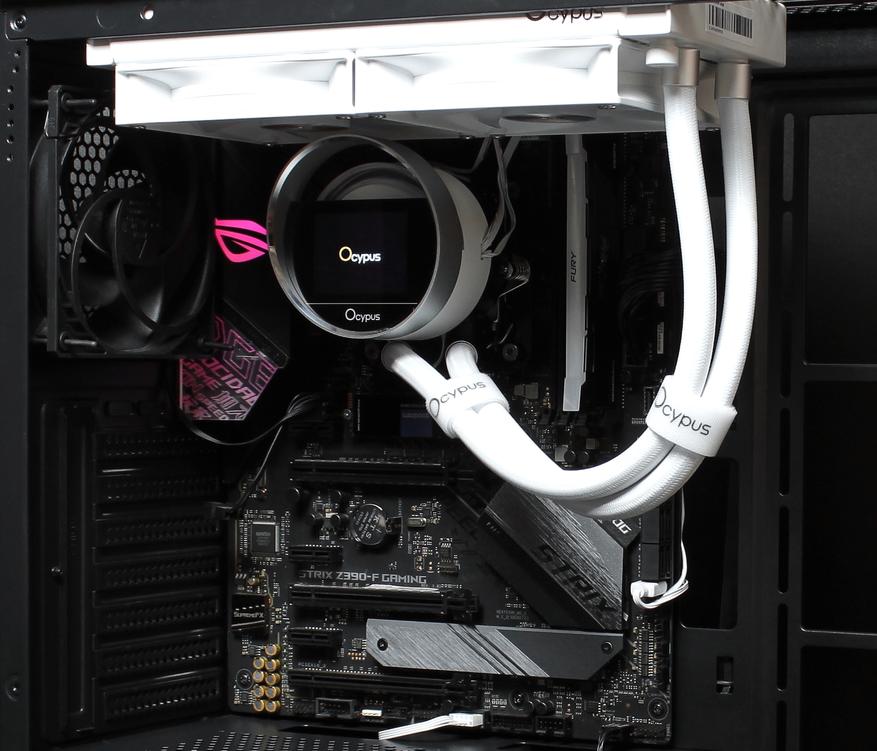

Мое мнение, что в собранном виде внешне смотрится всё изящно и эффектно.

Установка СЖО

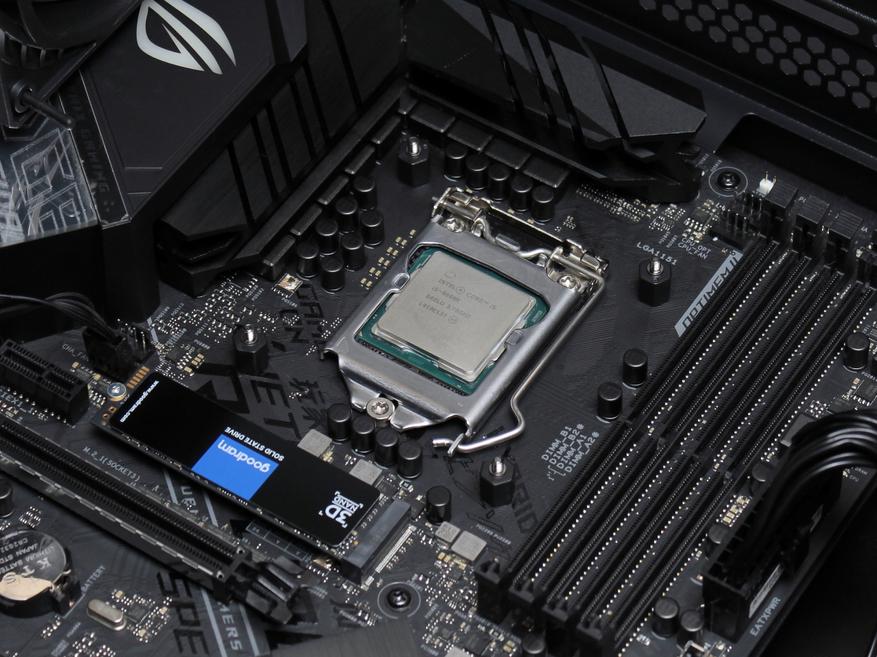

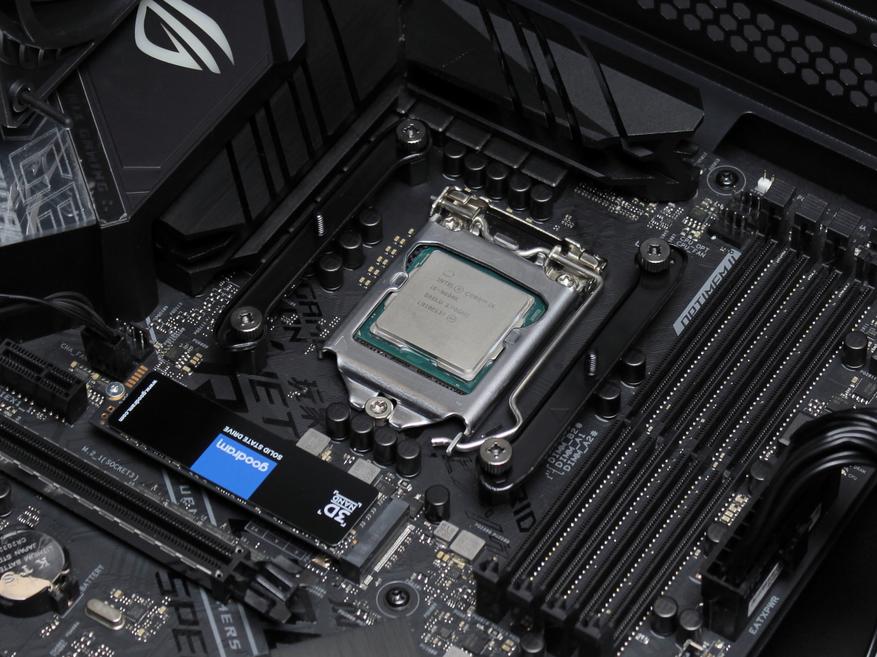

Каких-либо серьезных заморочек при установке отмечено не было. Всё достаточно просто и понятно. Для установки на платформы Intel, а в данном случае была использована с сокетом LGA1151-v2, нужен вот такой комплект. Кстати, за исключением прижимных планок, всё остальное используется и для AMD.

При вкручивании пластиковых стоек в бэкплейт нужно учитывать, что у них есть скрытые юбки. С их стороны это и надо делать. А прижимные планки, которые потом затягиваются гайками с накатанными юбками, из комплектного набора для Intel берутся длинные.

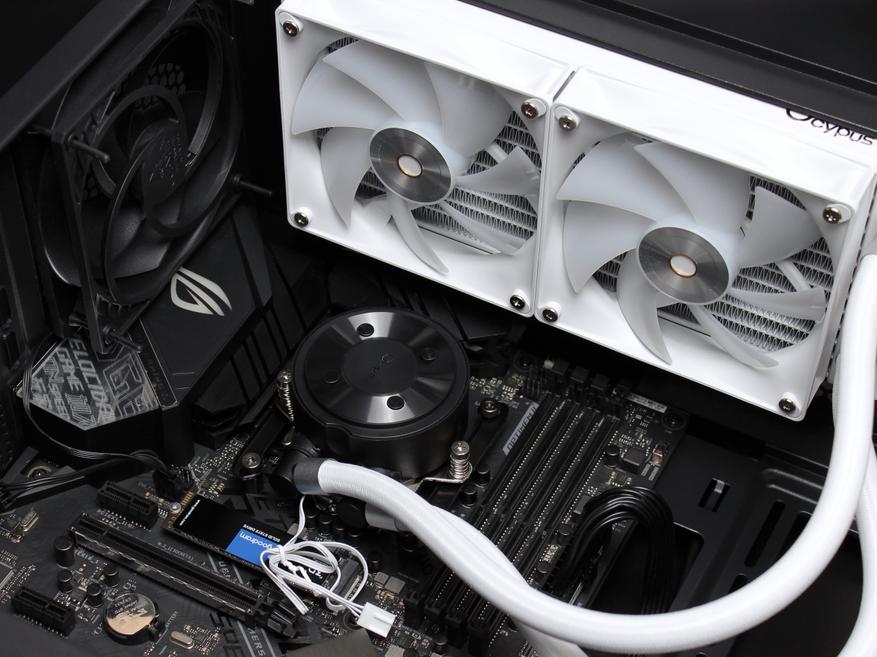

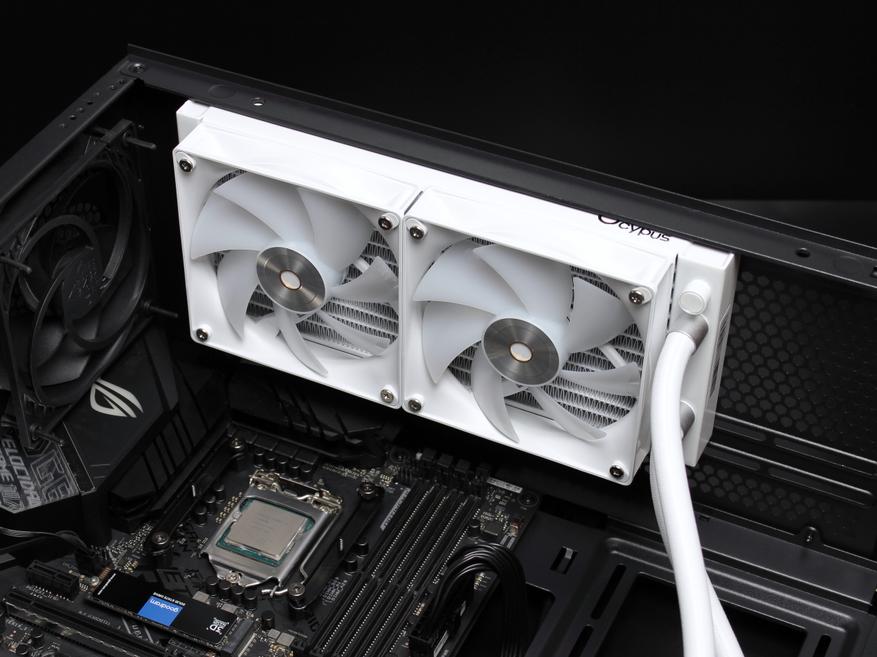

Далее устанавливается сам радиатор, а на крышку процессора наносится термопаста. После чего водоблок ставится на свое место и равномерно притягивается двумя винтами с накатанными головками.

А следующим шагом блок с дисплеем закрепляется на водоблоке, и подключаются все соответствующие разъемы.

Вот и вся установка. Ничего сложного в ней нет. И можно уже провести первую проверку.

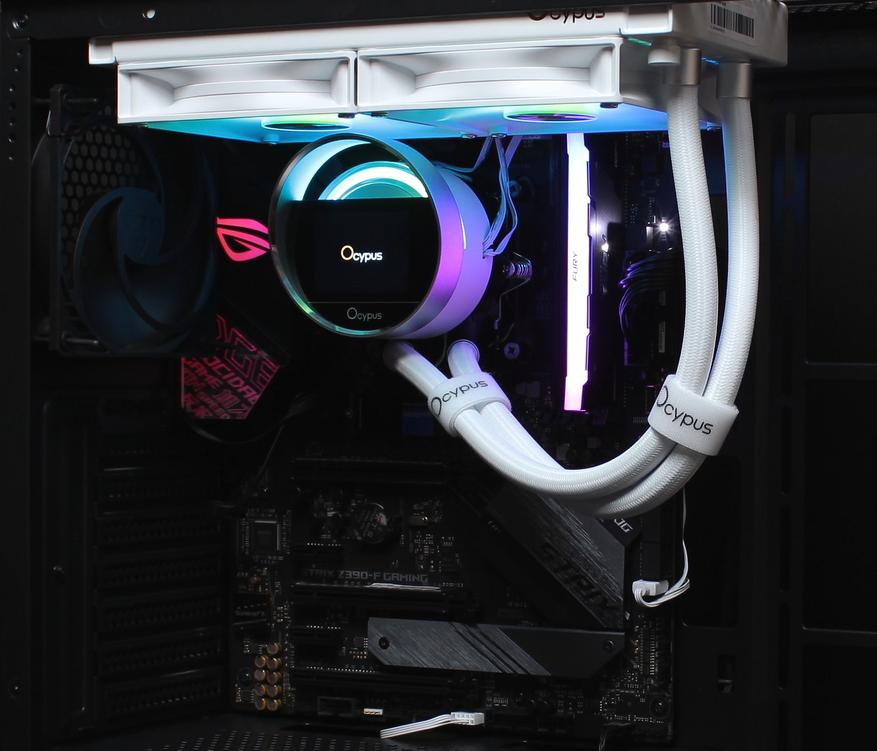

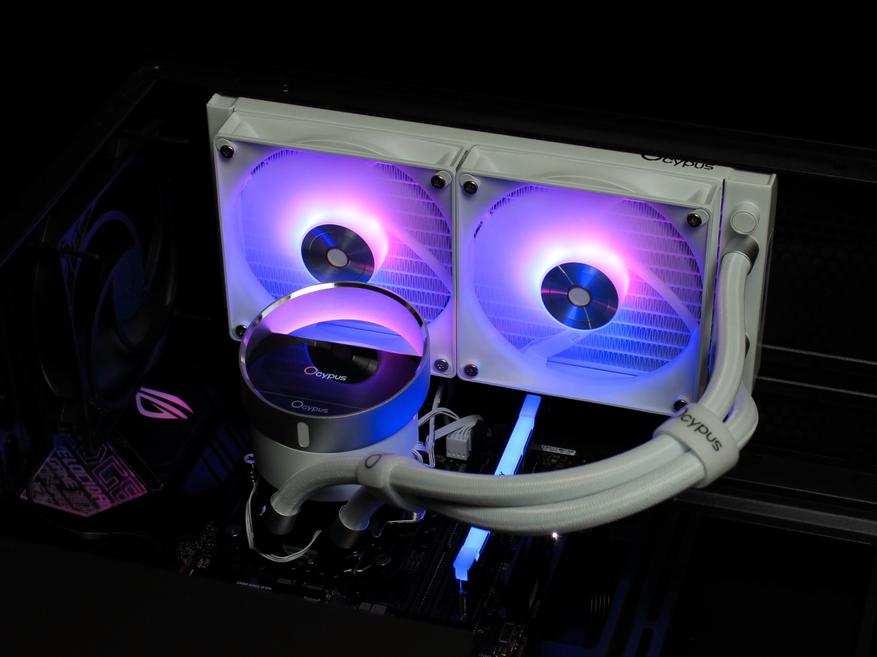

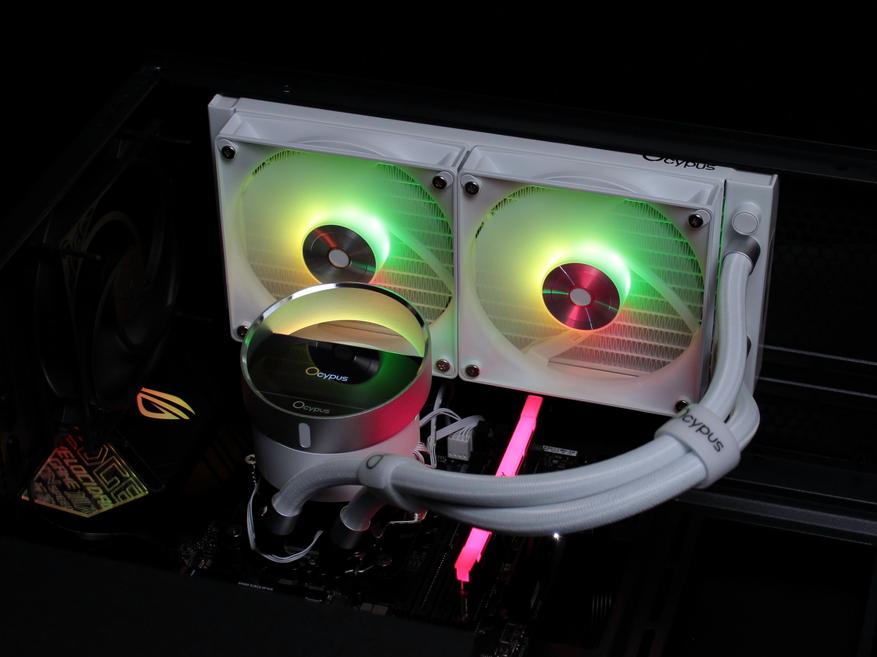

Все работает отлично, а приятная подсветка у вертушек переливается красивыми цветами.

Работа дисплея

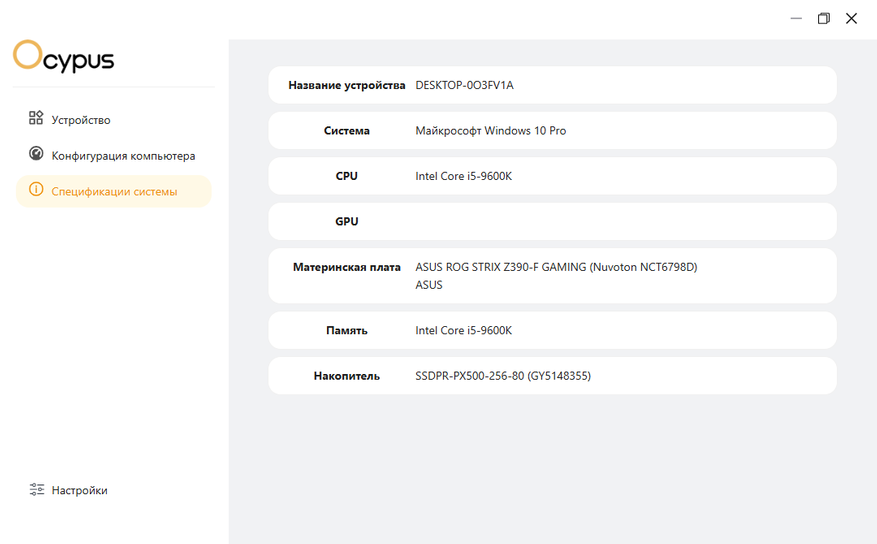

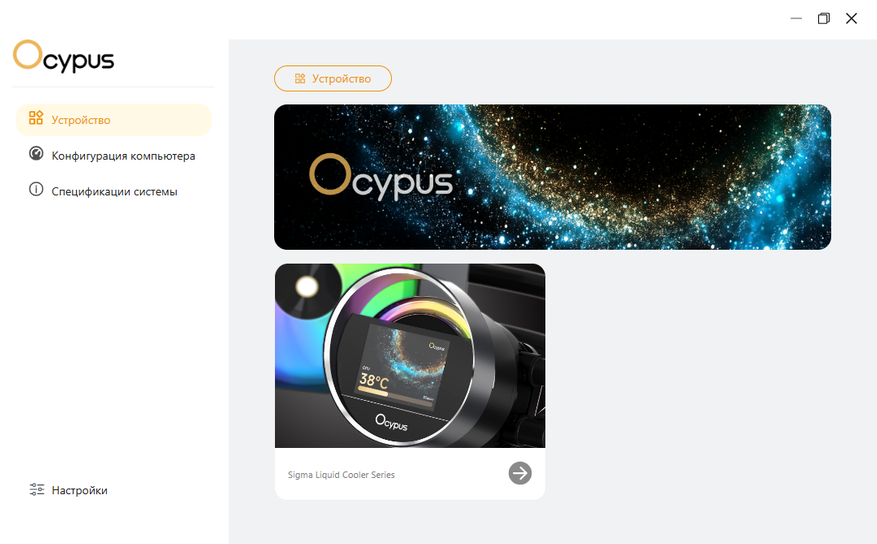

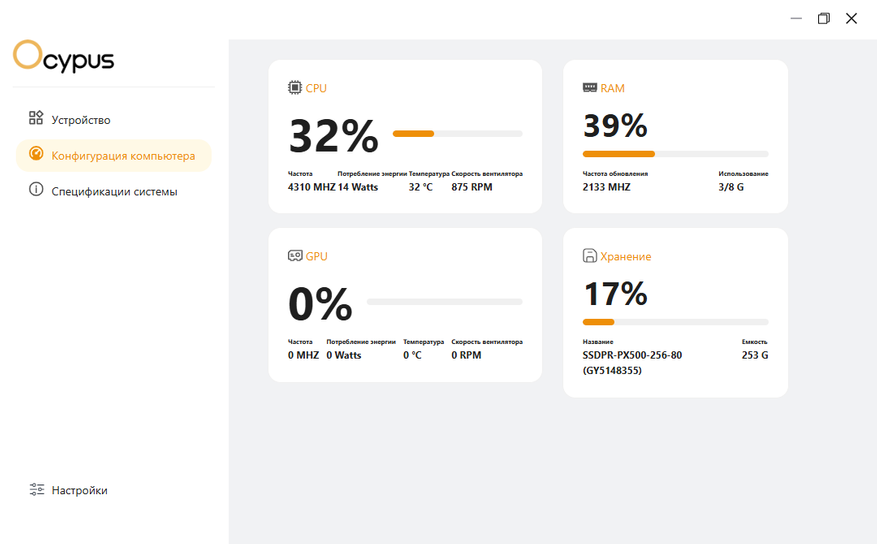

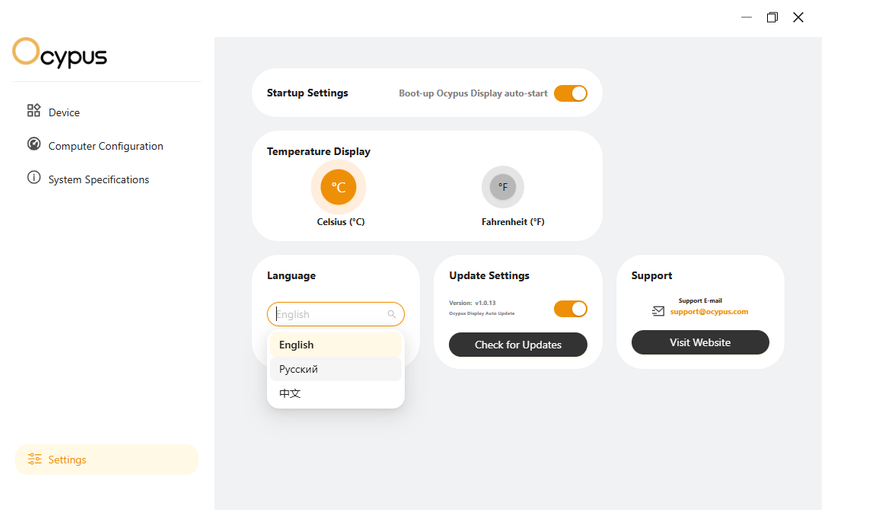

Для его работы необходимо скачать и установить ПО Ocypus Display. После чего можно в ней «покопаться» и посмотреть, например, ту же конфигурацию системника, а также выбрать и язык отображения.

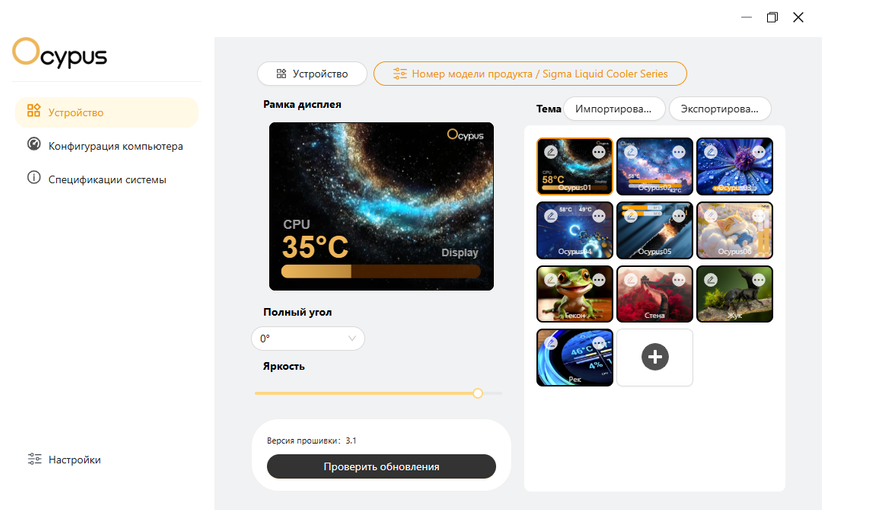

Все настройки просты и интуитивно понятны. Картинки можно выбрать как из предустановленного списка, так и загрузить свои, нажав на пустое поле с плюсиком. Точно так же добавляются видео и гифки.

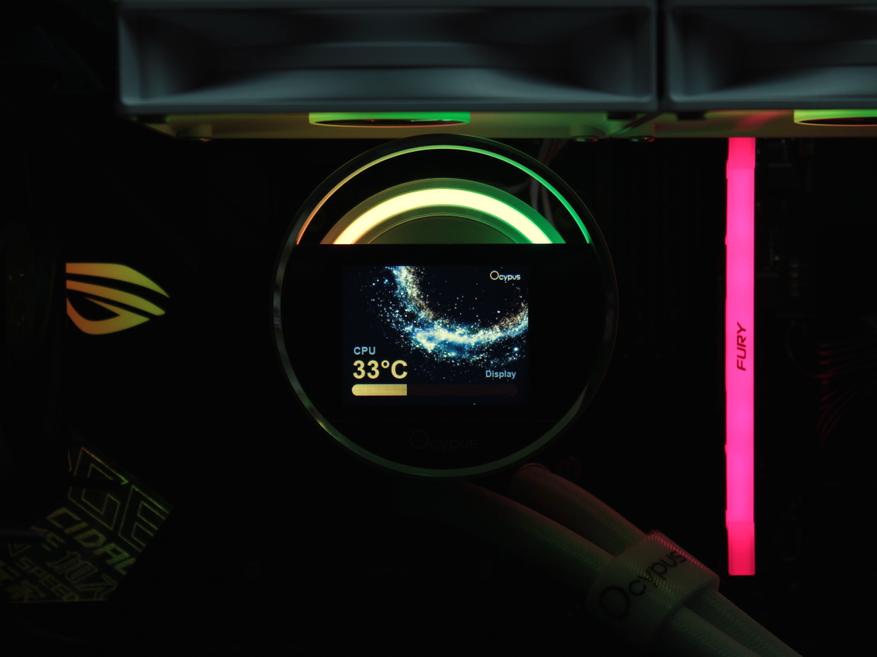

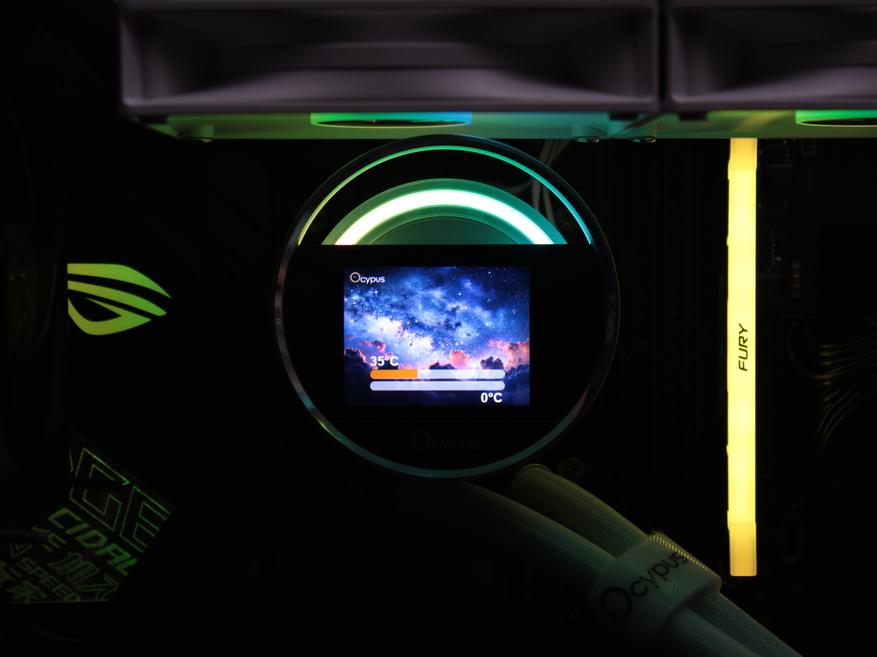

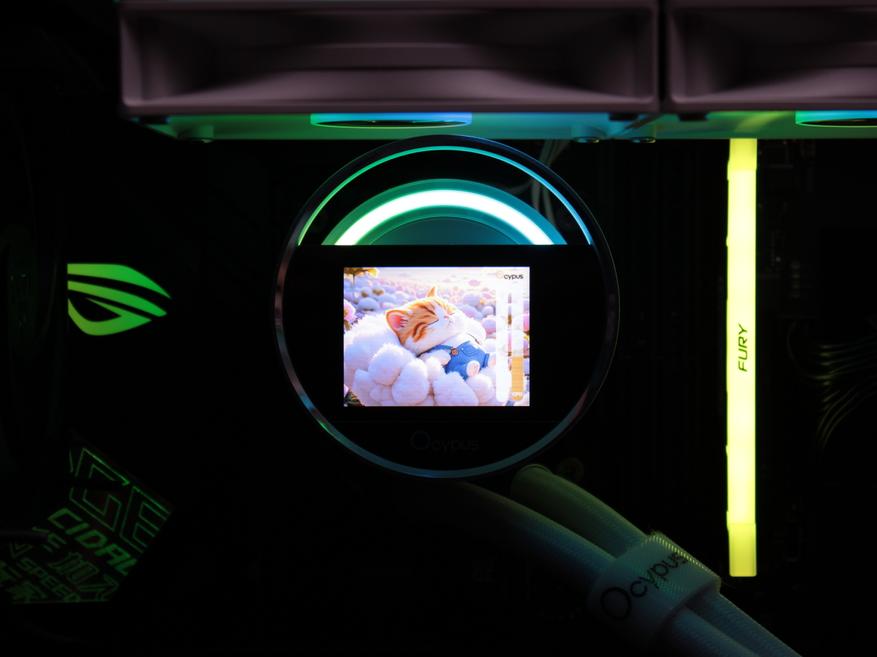

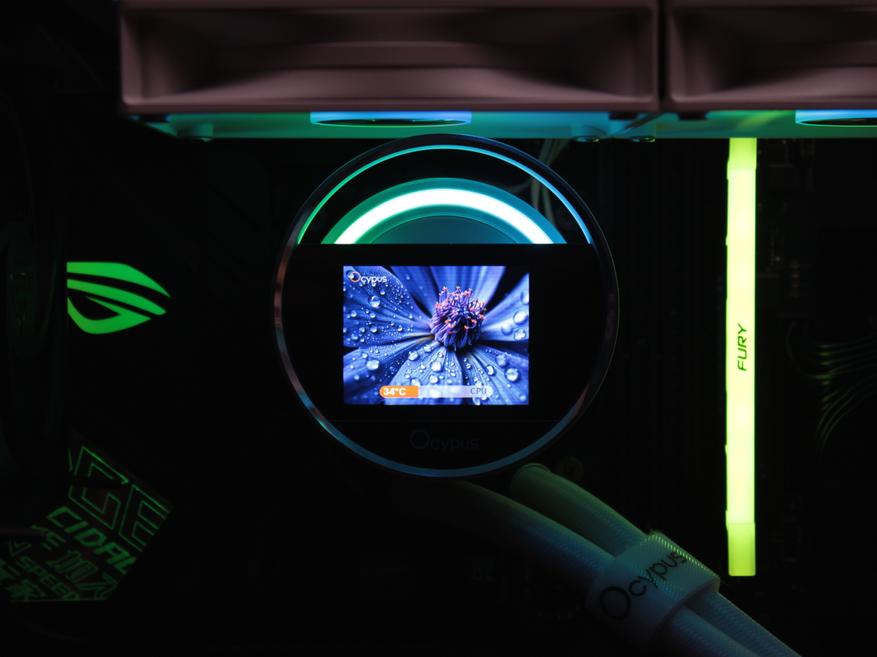

Хоть и небольшая, но картинка на экране чёткая. Разумеется, что киношку посмотреть вряд ли будет удобно, но вот те же температурные показатели легко считываются.

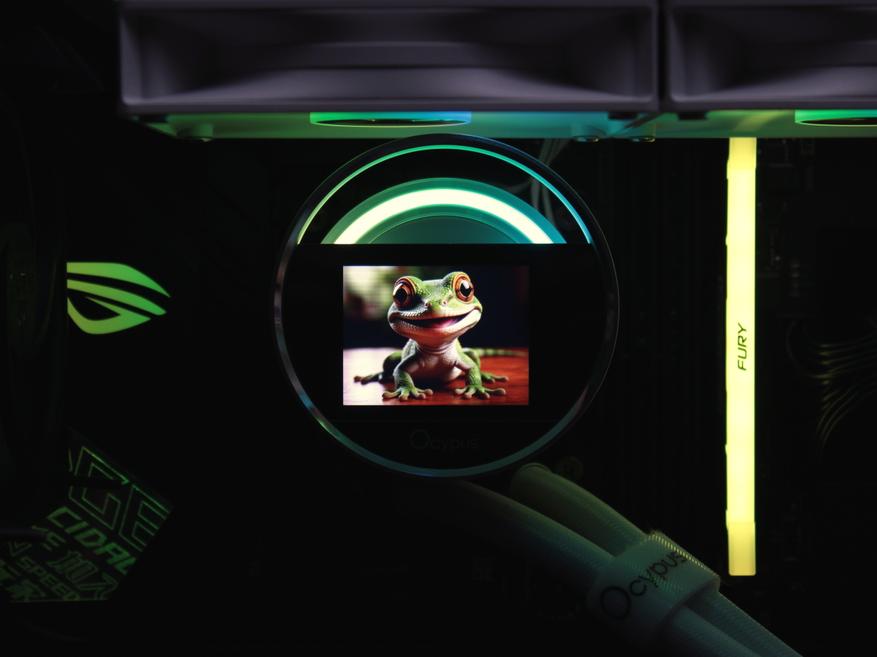

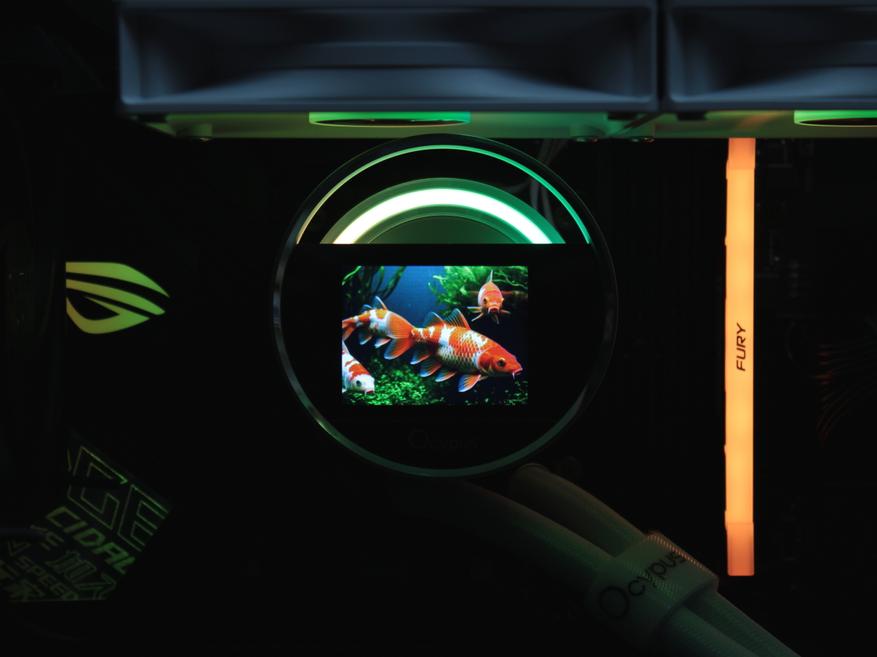

Да и просто можно поставить красивую картинку или гифку и периодически их менять.

И теперь осталось разобрать вопрос по эффективности Ocypus Sigma L24 ARGB. А для этого ей будет дана нагрузка, и посмотрим, насколько успешно она пройдет эти испытания.

Тестирование СЖО

Для создания нагрузки на процессор Intel Core I5-9600K использовалась программа OCCT. А для дополнительного отслеживания показателей — HWINFO.

В первом случае был проход при работающем процессоре в стоковом режиме. Что дало его TDP всего лишь в 108 Вт. Разумеется, что это и нагрузкой нельзя назвать, при которой температура была 68 градусов Цельсия, а «ветродуи», работающие в режиме «Авто», едва достигли 1200 RPM.

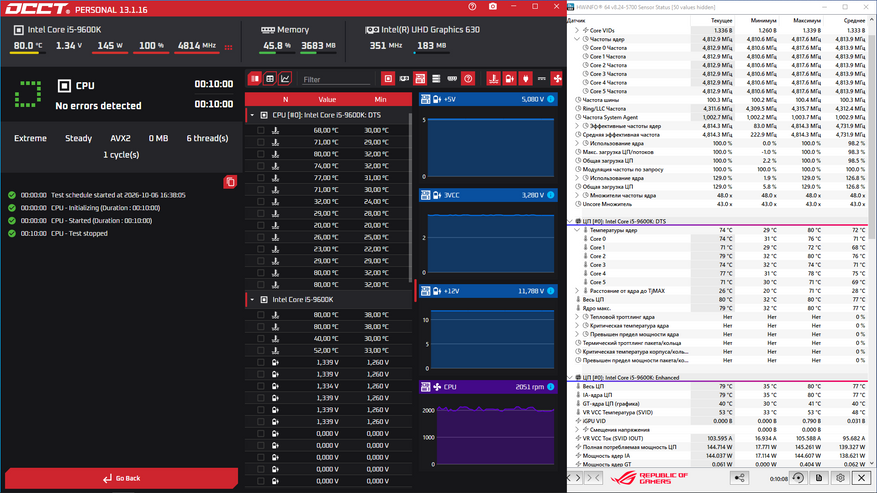

Во втором случае вентиляторы уже априори были настроены на максимальные обороты, а камень был разогнан до 4800 МГц. Это подняло TDP до 145 Вт. Но никаких проблем у СЖО с этим не возникло. Температура — 80°C.

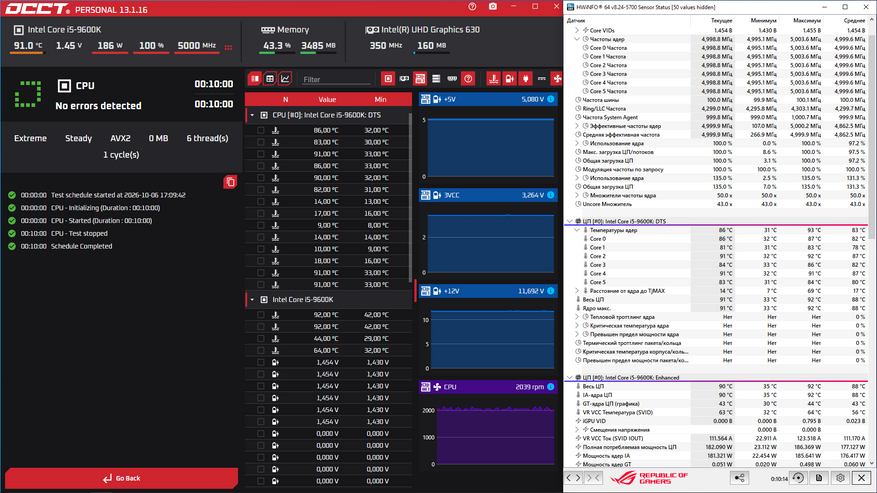

И в третьем, самом серьезном испытании была выставлена частота 5000 МГц. TDP достигло 186 Вт. Но и в этом случае система успешно справилась, не выпустив температуру за отметку 92°C. А это далеко от его критической отметки (TjMax) в 100 градусов Цельсия. То есть остается еще и запас.

На тестировании у меня было не так много двухсекционных СЖО, но парочку штук для сравнения привести могу. Для просмотра температурных показателей в градусах Цельсия (°C) нужно навести курсор мышки на соответствующий столбец в диаграмме.

Как видно, то героиня сегодняшнего обзора показывает лучший среди них результат.

Измерения шумности работы

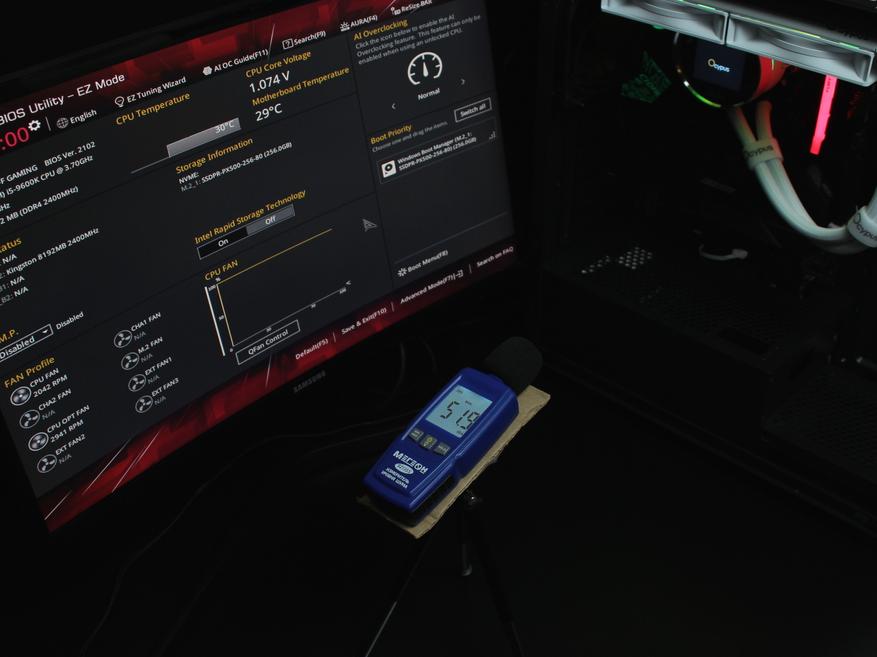

Ну и в заключительной части тестирования были проведены измерения шумности вертушек. В этом помог шумомер «Мегеон», который находился на расстоянии 20 см. Сначала приведу фотопруфы, сделанные на минимальной и максимальной скорости работы вентиляторов.

А полные данные в дБА в зависимости от скорости вращения крыльчатки представлю в этой линейной диаграмме.

Можно отметить, что до 1500 об/минуту шум остается в зоне, комфортной для слуха. А потом уже, хоть и становится громче, но все же без явных паразитных отзвуков.

Выводы

Компании «Ocypus» реально удалось отлично совместить внешние данные с эффективностью охладителя. Что и продемонстрировала сегодняшняя героиня обзора СЖО Ocypus Sigma L24 ARGB. Она обладает приятным внешним видом даже без установленного блока с дисплеем. Все идеально собрано, обработано и покрашено. А её белый цвет без паразитных оттенков. Кроме того, она порадует своего обладателя и эффективностью в работе.

Ну и, конечно, огромную элегантность и футуристическую внешность ей придает установка блока с дисплеем. У него очень изящные формы, а на экран выводится четкая и яркая картинка. И все это мягко подчеркивает красивая ARGB подсветка.

На данное время очень сложно рассуждать по её стоимости. Потому что на рынке с ценами творится громадный каламбур. Но на фоне конкурентов она способна привлечь своего покупателя.

P.S. Хочу выразить огромную благодарность руководству этого ресурса, что сделали возможность создавать диаграммы/графики прям при написании обзора. Это очень упрощает сам процесс создания обзора и экономит время. )
