«Рута-101» (1977): магнитофон, проложивший путь кассете в советский Hi-Fi

В 1977 году кассетные магнитофоны в СССР ещё не считались серьёзной аппаратурой — для качественного воспроизведения музыки предпочитали катушечные устройства. «Рута-101-стерео» разрушила этот стереотип: она стала первой советской серийной стереоприставкой первого класса и была оснащена целым набором инженерных решений, немыслимых для тогдашних отечественных кассетников.

Запутанная история «Юпитера-101»

История началась в 1975 году, когда на киевском «Маяке» подготовили к производству кассетную магнитофонную приставку «Юпитер-101К-стерео». Аппарат даже успели показать прессе: в том же году его фото опубликовали в журнале «Радио». Однако в серию модель не пошла, а всю документацию передали на вильнюсский завод «Вильма». Там с 1977 года эта же конструкция после доработки начала выпускаться под именем «Рута-101-стерео».

Почему проект отдали другому предприятию — неизвестно. Возможно, под схожим названием «Юпитер-101-стерео» (без буквы «К», что всё равно вызвало бы путаницу у потребителей) планировали выпускать другую модель, которая в итоге так и не увидела свет. Косвенно это подтверждает рекламный проспект: в нём под данным названием фигурирует загадочный «дубль-кассетный стационарный стереофонический магнитофон» с системой перезаписи на вторую кассету. Ни оригинальный «Юпитер-101К» (на изображении ниже), ни «Рута-101» под это описание не подходят.

Запоздавшая компоновка

«Рута-101-стерео» — стационарная кассетная дека с горизонтальной верхней панелью управления, верхней загрузкой кассеты, стрелочными индикаторами и ползунковыми регуляторами. В её облике заметно влияние таких моделей, как Tandberg TCD 310 (1974), Nakamichi 500 (1974) или Pioneer CT-4141A (1972). В начале 70-х это был стандартный форм-фактор для качественных стационарных дек, однако к 1977 году за рубежом он уже уступал место стоечному формату с привычной нам фронтальной загрузкой.

Главная проблема деки с верхним расположением органов управления и кассетоприёмника как отдельного компонента аудиосистемы заключалась в невозможности установки на неё другой аппаратуры. В конце 70-х домашний аудиокомплекс вряд ли обходился без проигрывателя винила, который в силу конструкции должен был занимать верх «башни». Это означало, что-либо вертушку, либо кассетник приходилось ставить рядом.

Советские инженеры быстро учли этот нюанс, и последующие магнитофонные приставки в СССР выпускались уже с фронтальным расположением рабочей области. Благодаря этому «Рута-101-стерео» вошла в историю не только как первая серийная кассетная дека первого класса сложности, но и как единственная в Союзе модель с так называемой консольной компоновкой. Конструктивно родственная ей «Рута-201» не была «чистой» декой, поскольку имела встроенный усилитель мощности и комплектные стереоколонки. Впрочем, сам форм-фактор ещё некоторое время продолжал жить в советской комбинированной аудиотехнике.

Целых три мотора

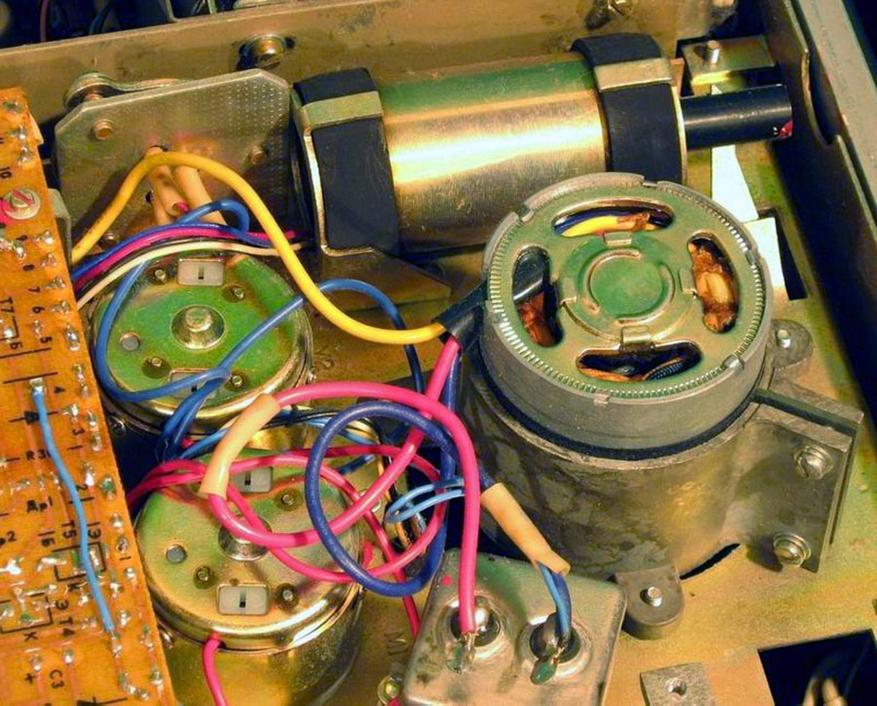

Трёхмоторный лентопротяжный механизм — ещё одна характеристика «Руты-101-стерео», за которую она заслуживает эпитеты «первая» и «одна из немногих». Действительно, три электродвигателя на один ЛПМ (два одинаковых прямоприводных мотора подающего и приёмного узлов плюс отдельный двигатель тонвала) прежде в советских кассетных аппаратах не встречались. Да и в дальнейшем их применяли нечасто, преимущественно в моделях высшего класса. При этом многие «трёхмоторники» оставались экспериментальными или мелкосерийными — взять, к примеру, «Вильму-001-стерео».

Были ли это импортные двигатели, официальная документация не сообщает. Однако на форумах коллекционеров советской аудиоаппаратуры неоднократно упоминается японское происхождение моторов. Так или иначе, они обеспечивали коэффициент детонации +-0,2 %, что было хорошим показателем для кассетной деки 1977 года.

Отдельного упоминания заслуживает электромагнитное управление приводом головок. Блок головок и прижимной ролик подводились к ленте не рычагом, механически связанным с клавишей, а электромагнитом. Кнопки управления при этом нажимались с минимальным усилием.

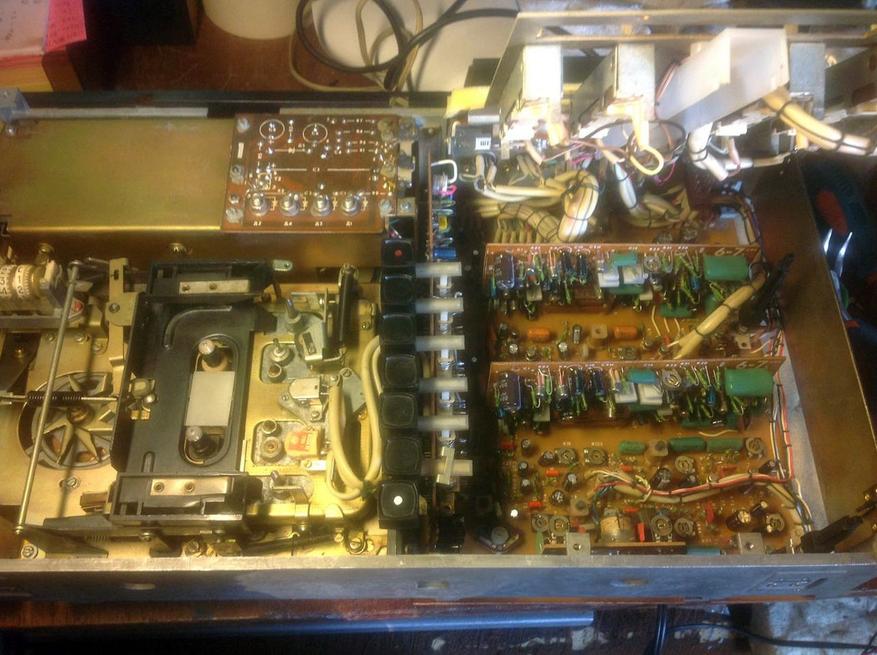

Сам лентопротяжный механизм, по всей видимости, тоже изначально был зарубежным. Причём донор в оригинале имел два тонвала — слева и справа от блока головок (следы «ампутированного» левого хорошо видны на втором фото выше). Такое техническое решение называлось замкнутым контуром: оно снижало детонацию и улучшало стабильность контакта ленты с головками. Двухтонвальная схема, к примеру, применялась в Tandberg TCD 310, который также имел трёхмоторную конфигурацию. Однако в «Руте» от замкнутого контура по какой-то причине отказались. Возможно, на компромисс инженеров вынудили пойти производственные реалии, проблемы снабжения, нежелание удорожать и без того недешёвый магнитофон или иные факторы.

Хромдиоксидная лента и компандерный «шумодав»

«Рута-101-стерео» выделялась ещё и тем, что одной из первых получила поддержку магнитных лент на основе диоксида хрома и соответствующий переключатель. Массово производители советских кассетников освоят эту функцию только в начале 80-х, а в 1977 году даже сами кассеты типа II (CrO2) были редкостью. Впрочем, даже для обычной ферроксидной ленты А4203-3 производитель указывал диапазон воспроизводимых и записываемых частот 40-14 000 Гц, что до появления дек высшей группы сложности оставалось практически пределом для кассетной аппаратуры.

Нельзя не упомянуть и компандерную систему шумопонижения. В отличие от динамического фильтра, который массово применялся даже в более поздних деках и менял полосу пропускания в зависимости от спектра сигнала, компандер при записи усиливал тихие высокочастотные компоненты выше уровня собственного шума ленты, а при воспроизведении ослаблял их обратно — вместе с самим шумом. Эффективность такого подхода обещала быть более заметной (производитель заявлял о снижении шумов примерно на 8 дБ в диапазоне выше 4 кГц), но был и недостаток: запись, сделанная с компандером, должна была воспроизводиться на аппарате с аналогичной системой, причём характеристики трактов записи и воспроизведения требовалось подбирать максимально близкими.

Дорого и не достать

Несмотря на уникальность для советской кассетной техники, «Рута-101-стерео» не стала всесоюзным бестселлером. Она стоила немалых 517 рублей — и это за «голую» деку без усилителя и колонок, — была сложна в производстве и, даже обладая передовыми для своего времени характеристиками, уступала по качеству звука катушечным конкурентам аналогичного класса. К примеру, представленный в том же 1977 году бобинник «Илеть-101-стерео» на скорости 19,05 см/с обеспечивал эталонный частотный диапазон 20-20 000 Гц, а стоил ненамного дороже — 610 рублей без акустики. В итоге тираж «Руты» составил всего около четырёх тысяч экземпляров, так что сегодня эта модель — коллекционная редкость и памятник тому, как компакт-кассета прокладывала себе путь в советский Hi-Fi.
