Обзор сетевого тестера Fnirsi LPM-10A

При работе с сетевыми кабелями не редко сталкиваемся с вопросом, а все ли в порядке с линией и хорошо ли обжат коннектор? Конечно, есть много простеньких тестеров, которыми проверяют кабель на хорошую работу, но в данном обзоре мы рассмотрим многофункциональный тестер FNIRSI LPM-10A, который может проверить трассировку кабеля, обжимку коннектора, измерить длину и т. д. В обзоре проверим, так ли он удобен во время работы как его презентуют.

Технические характеристики

Упаковка и комплектация

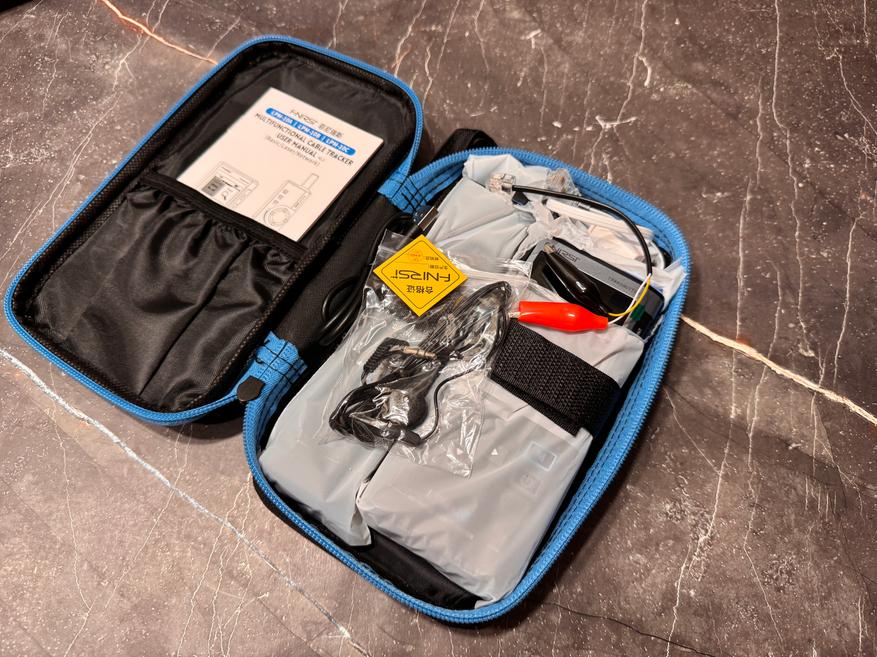

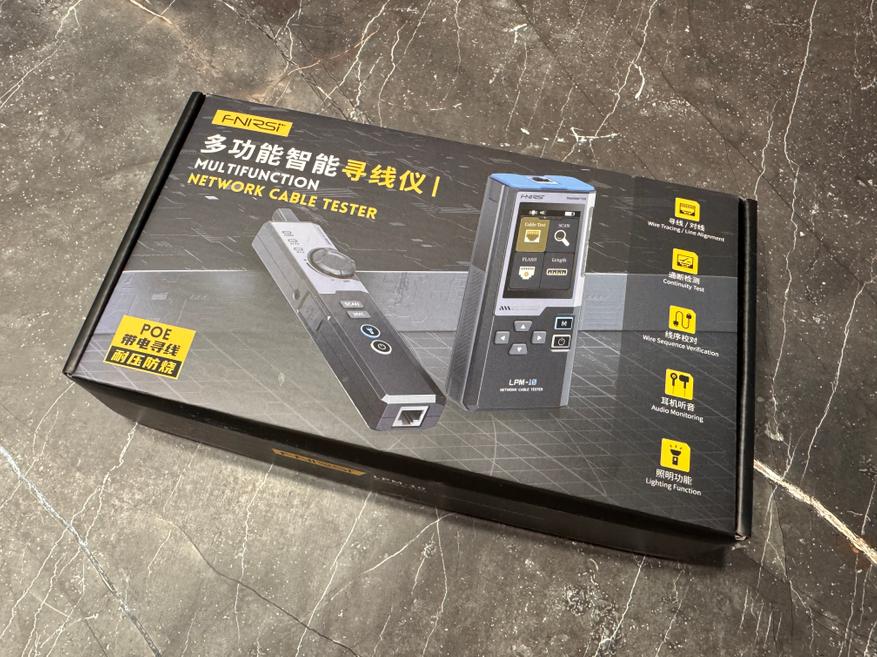

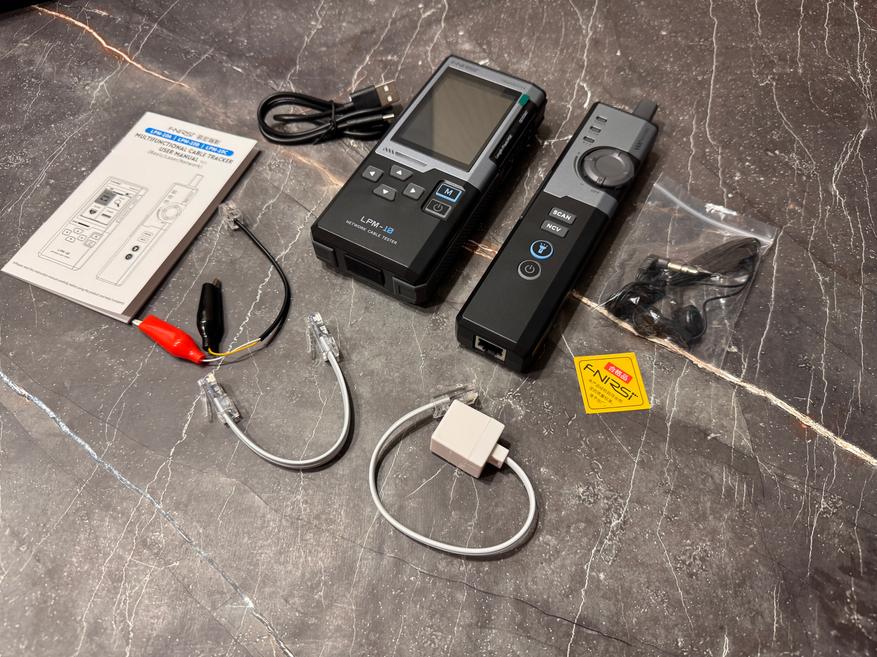

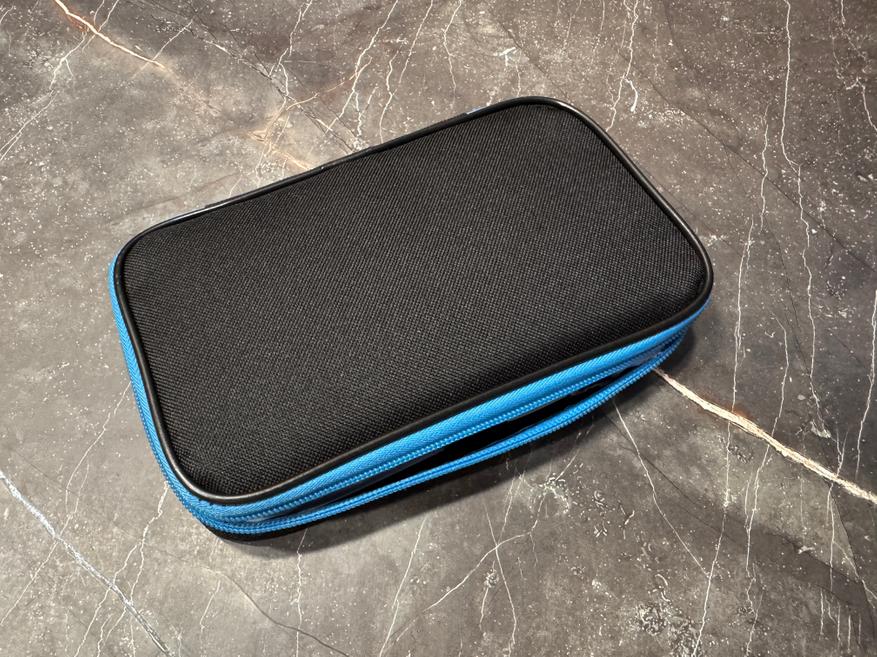

Приходит тестер FNIRSI LPM-10A в весьма компактной картонной коробке, которая имеет красочное изображение самого прибора с указанием всех особенностей данной модели. На оборотной части мы можем увидеть некоторую техническую информацию. Внутри коробки находится тканевая сумка с молнией, в которой и уложен сам прибор и вся комплектация. Комплект поставки включает в себя: прибор FNIRSI LPM-10A, провод с коннектором RJ-11/металлические крокодилы, адаптер RJ11/RG45, 1-патч-корд, наушник/jack3.5 мм, кабель зарядки USB Type-C, документация.

Внешний вид

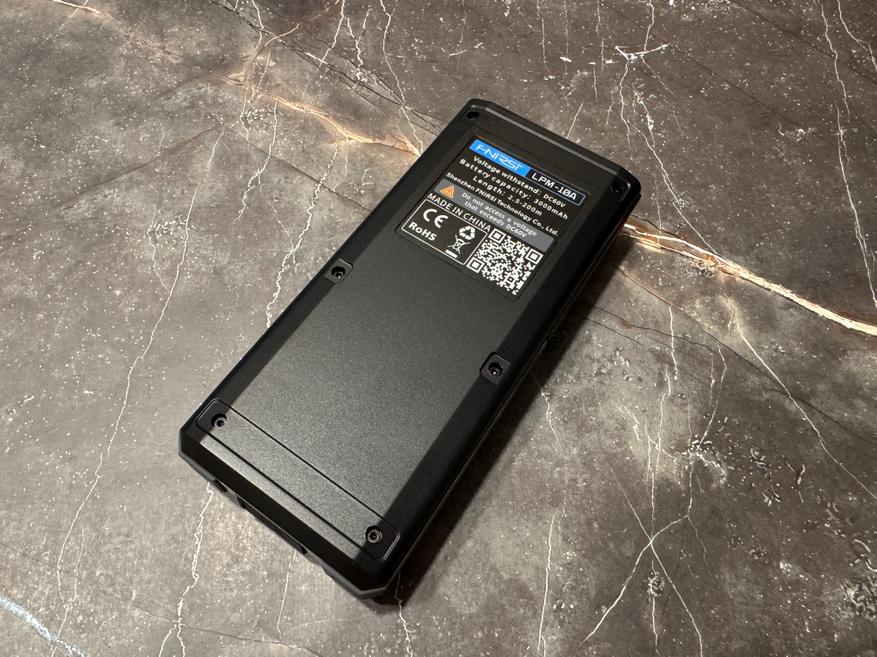

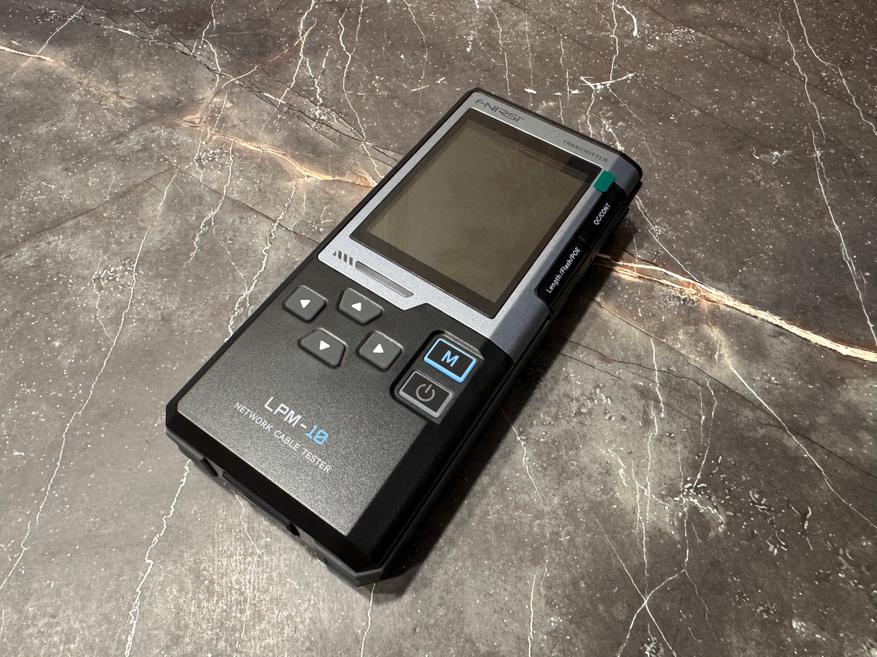

Тестовый прибор FNIRSI LPM-10A это 2 отдельных устройства, которые образуют единый комплект. Основной габаритный прибор используется в качестве трансмиттера и в тот же момент тестера, а вот второй менее габаритный прибор — это ресивер. Прибор выполнен в черно-сером цвете и имеет полностью пластиковый корпус. Поверхность корпуса матовая. По бокам прибора имеются резиновые вставки для удобного удержания в руке. На лицевой части располагается экран на 2.4 дюйма. Под экраном расположились кнопки управления и светодиодные индикаторы режима. Кнопки используются для перемещения по меню и для включения/выключения прибора. Дисплей цветной и на нем прекрасно виднеется вся информация даже при прямых солнечных лучах.

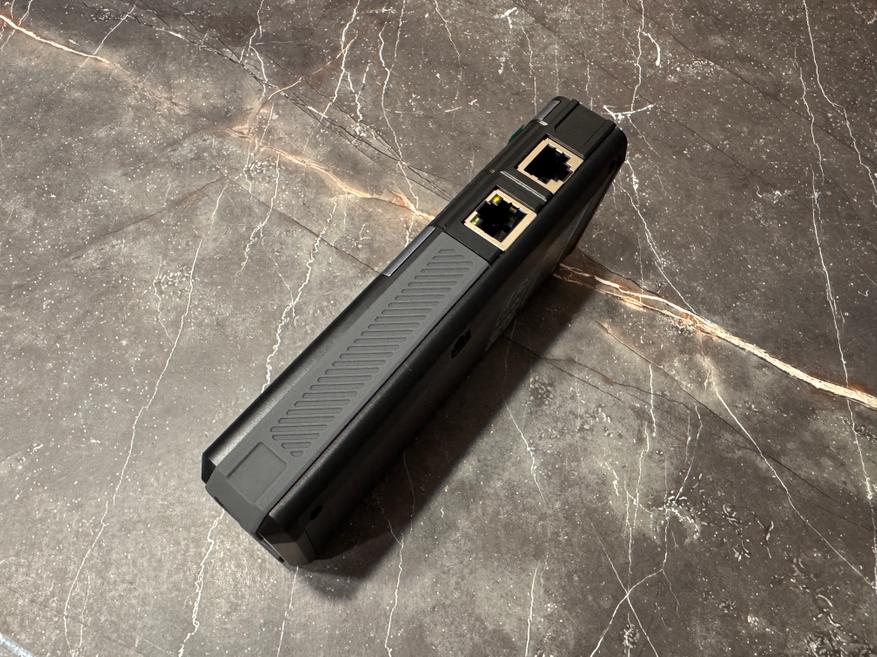

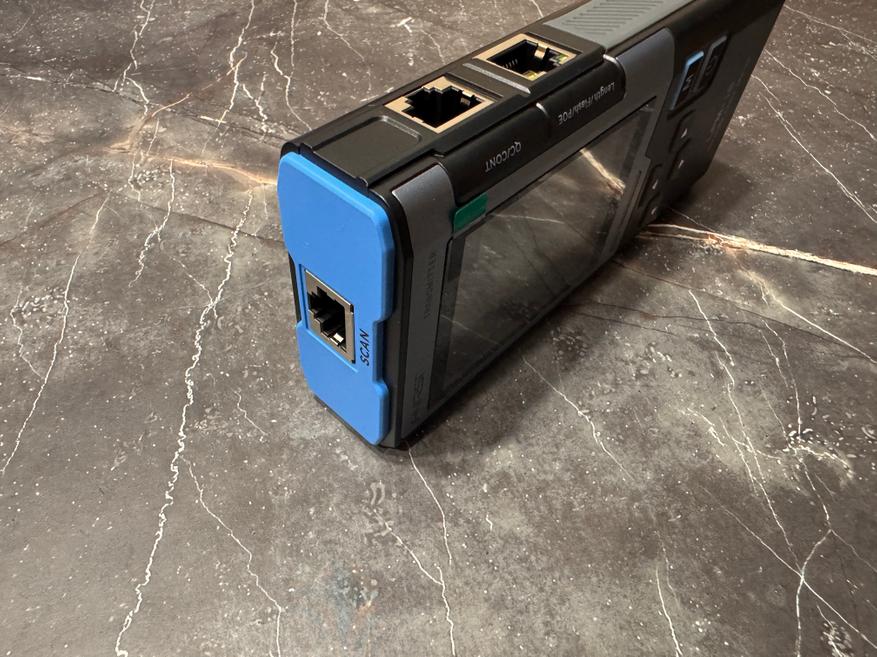

На верхней части находится разъем RJ45 (SCAN), он используется для трассировки кабеля и для подачи сигнала на линию для дальнейшего тестирования. На боковой правой стороне расположены еще 2 разъема RJ45 Count и RJ45 Length/Flash/PoE. Забегу вперед и скажу, что при выборе необходимого режима на дисплее отображается порт для последующего подключения. На нижней части под резиновой заглушкой находится разъем для зарядки USB Type-C. Также данный разъем используется для обновления прошивки через компьютер. За бесперебойную работу прибора отвечает встроенный аккумулятор на 3000 mAч.

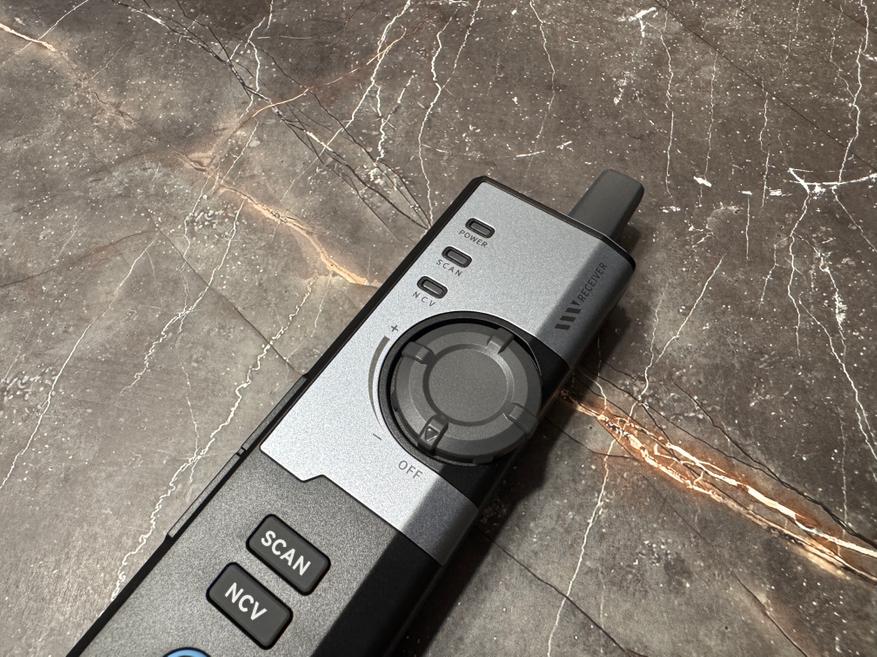

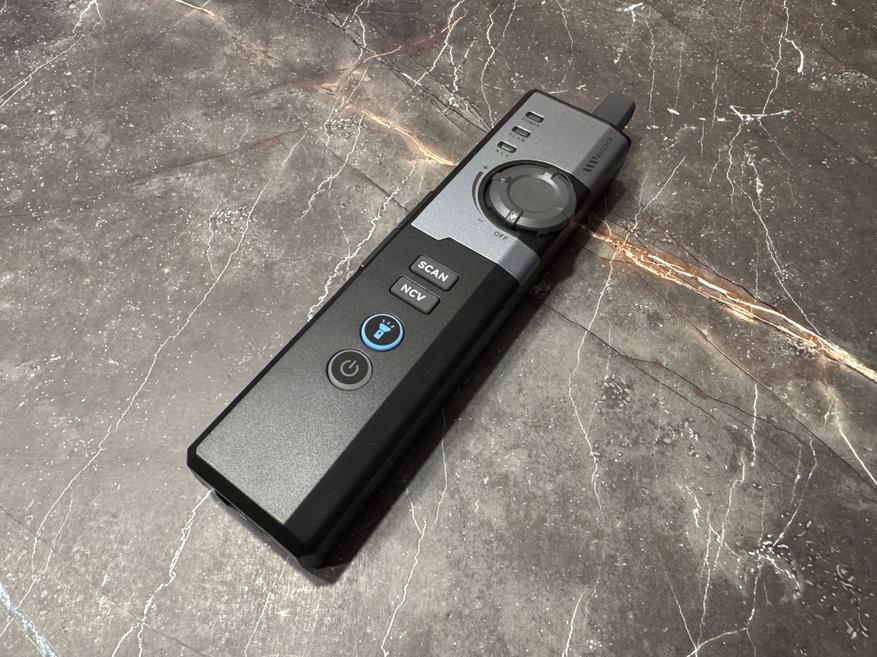

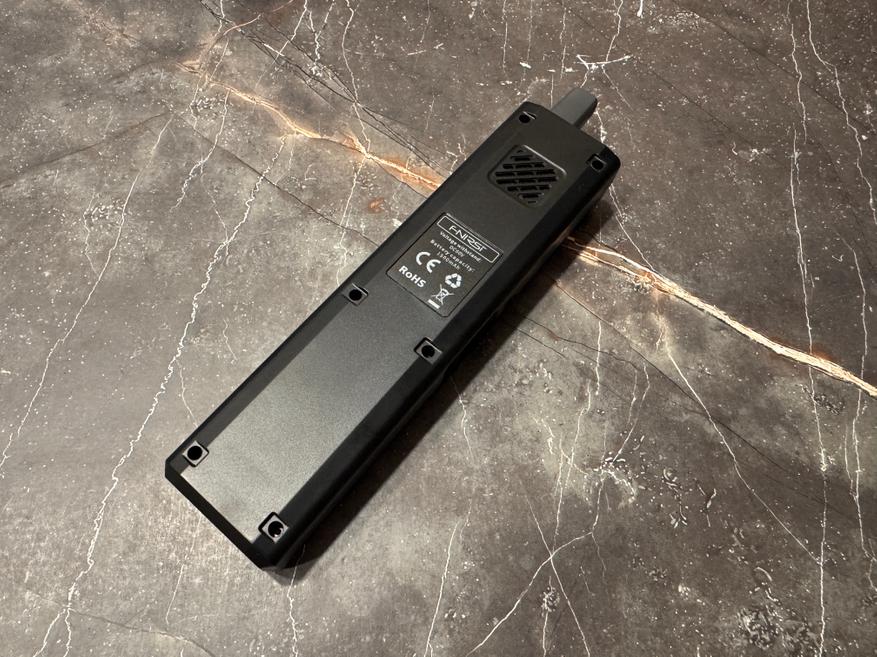

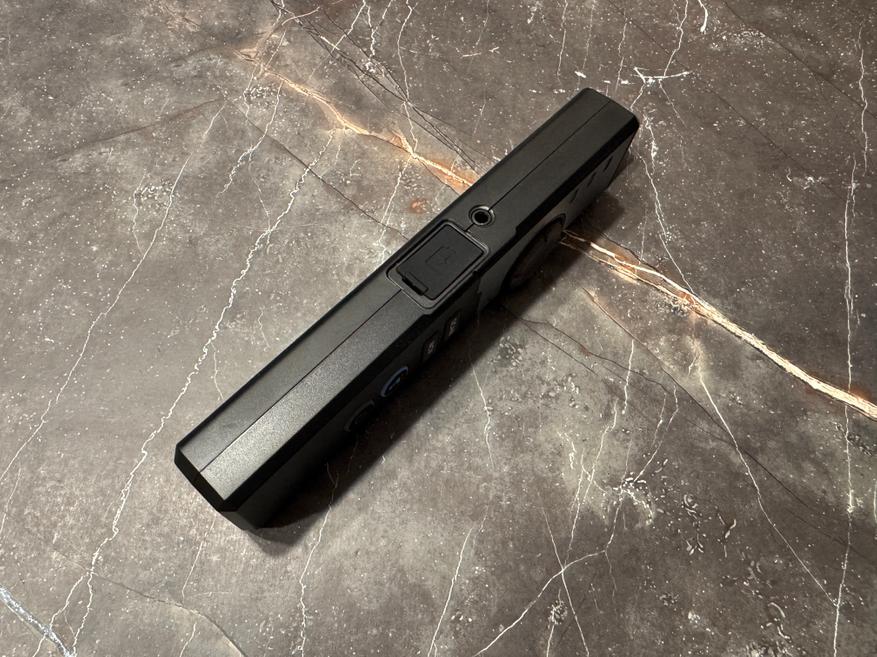

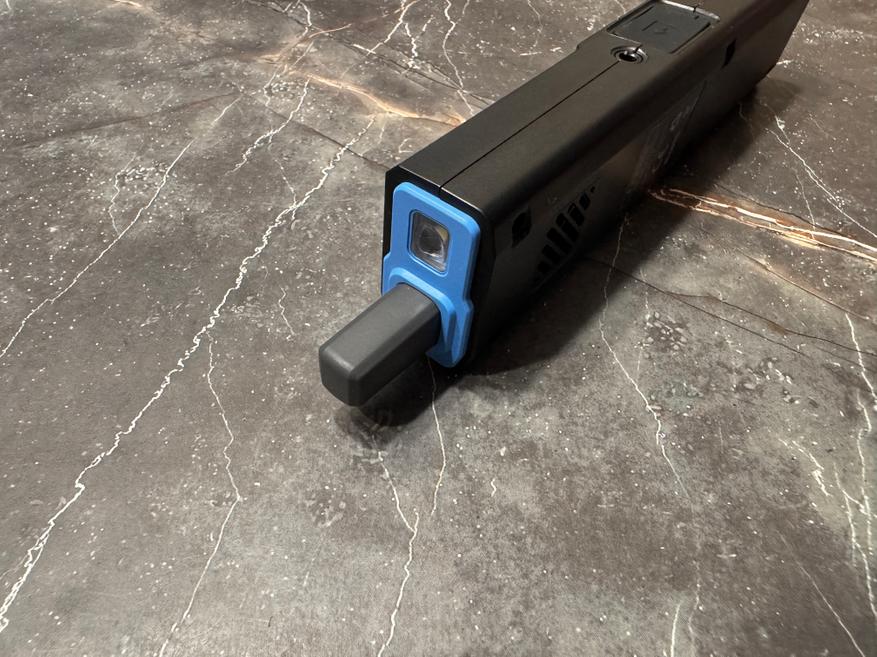

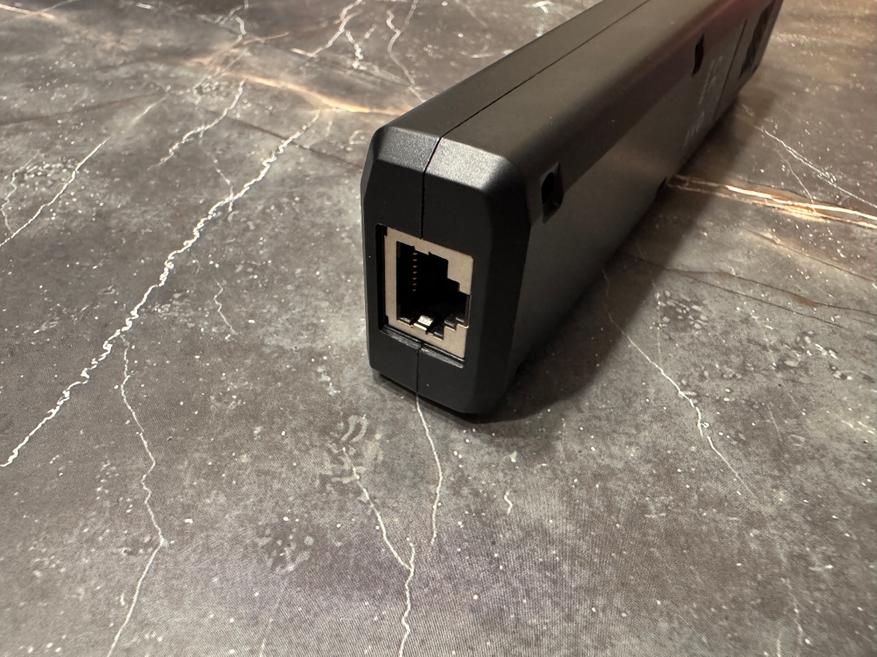

Второй прибор (ресивер) выполнен в таком же стиле, но имеет довольно узкий корпус. На верхней части находится антенна для поиска кабеля. На лицевой части расположились индикаторы всех режимов и кнопки включения, выключения, переключения режимов и конечно, отдельная кнопка для включения/выключения встроенного фонарика, который расположился также на верхней части. На боковой части находится разъем для зарядки USB Type-C и разъем для наушников, который дает нам возможность использовать прибор даже в шумном месте. На задней части имеется информационная наклейка и динамик, который используется для подачи звукового сигнала во время поиска кабеля. Внутри прибора установлен аккумулятор на 1500 mAч. В нижней части корпуса находится разъем RJ45.

Меню

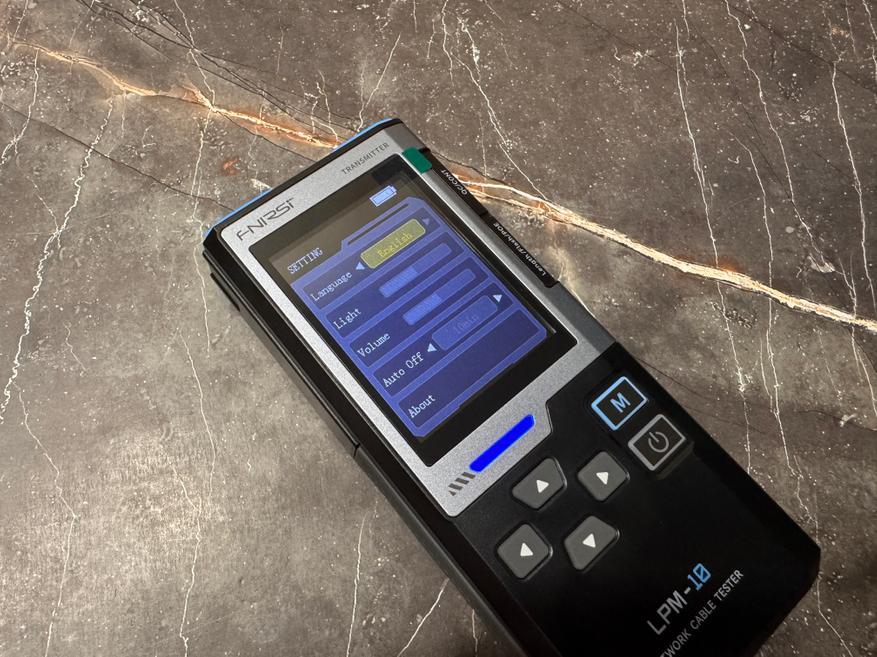

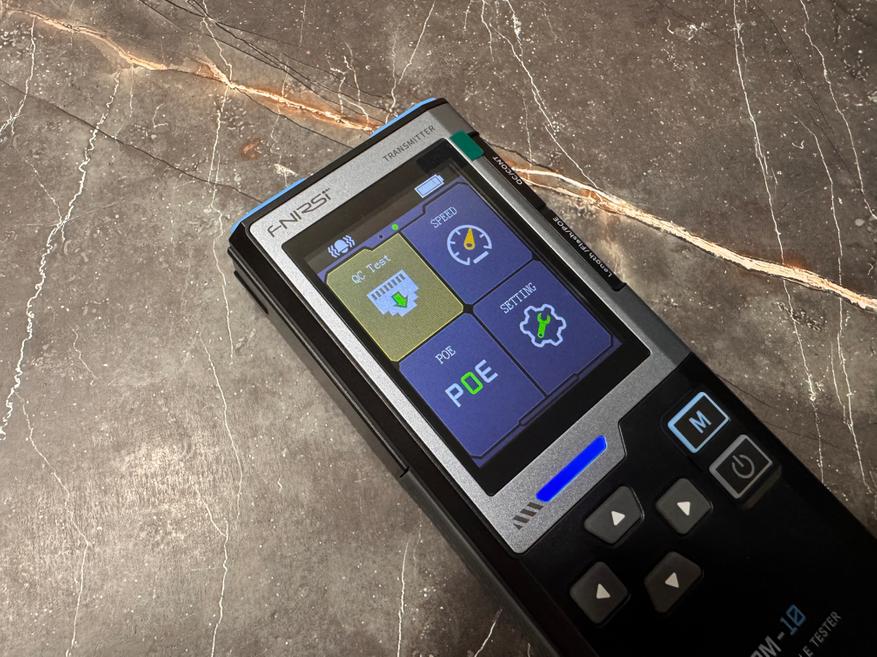

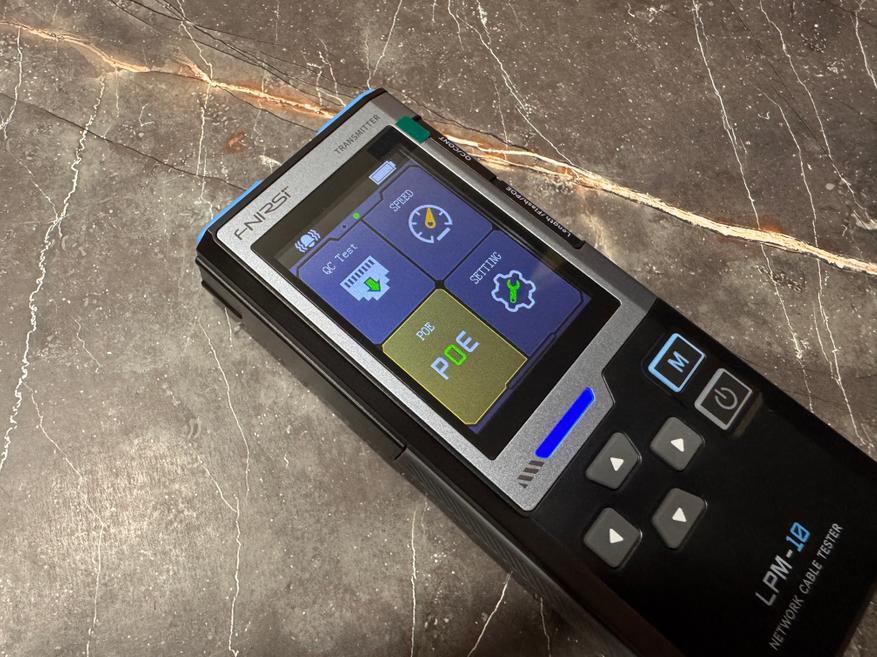

Меню может и не обладает русским языком, но настройки довольно понятны и без инструкции. В настройках пользователь может настроить яркость дисплея, громкость динамика, установить автоматическое отключение через 5/10/15 минут. Также мы можем выбрать необходимый режим тестирования.

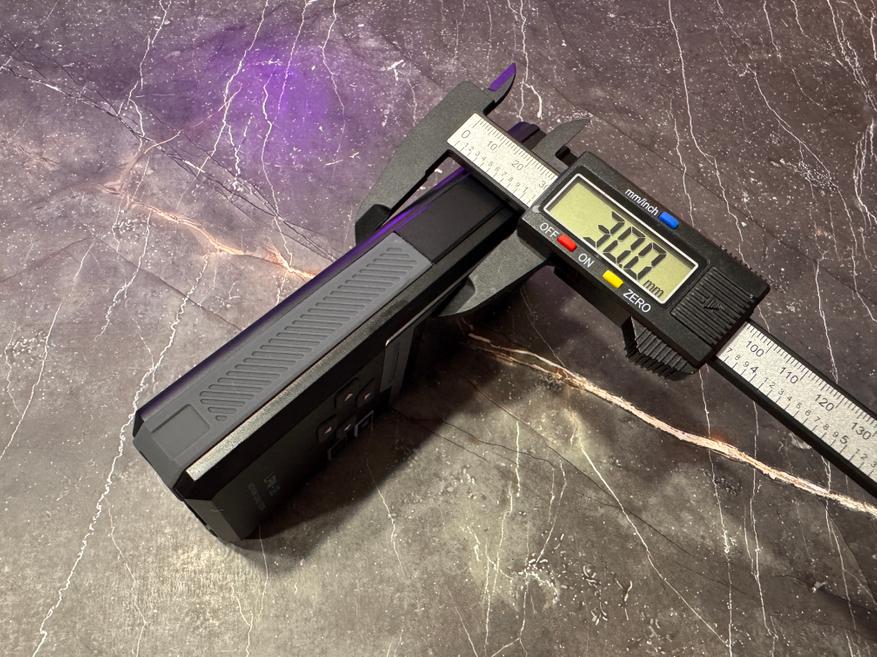

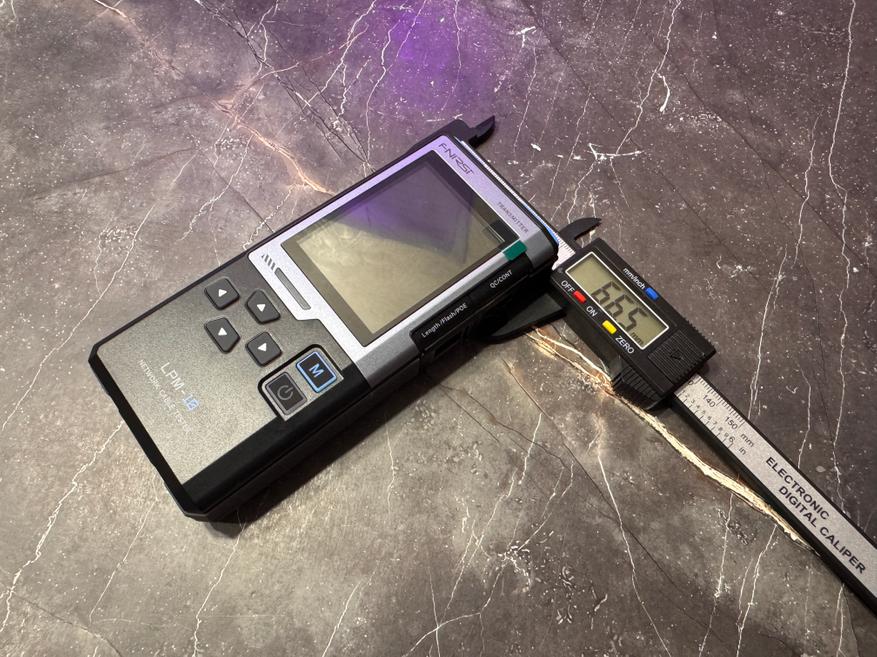

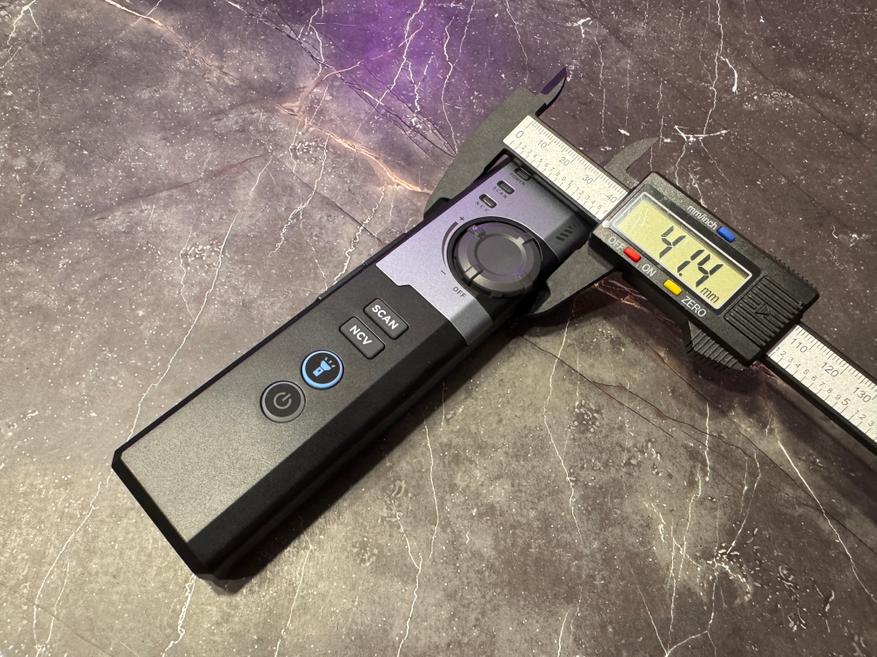

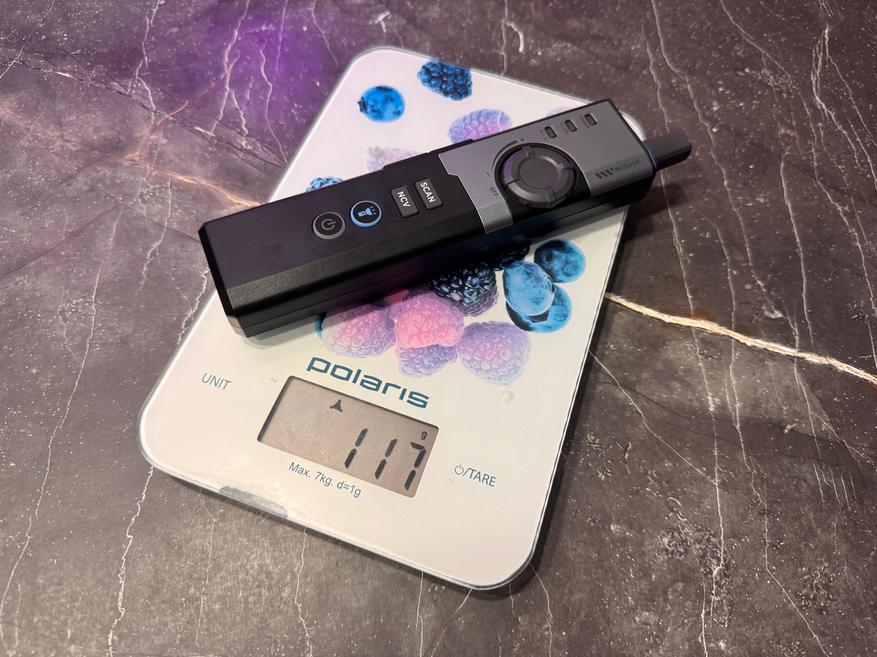

Размеры и вес

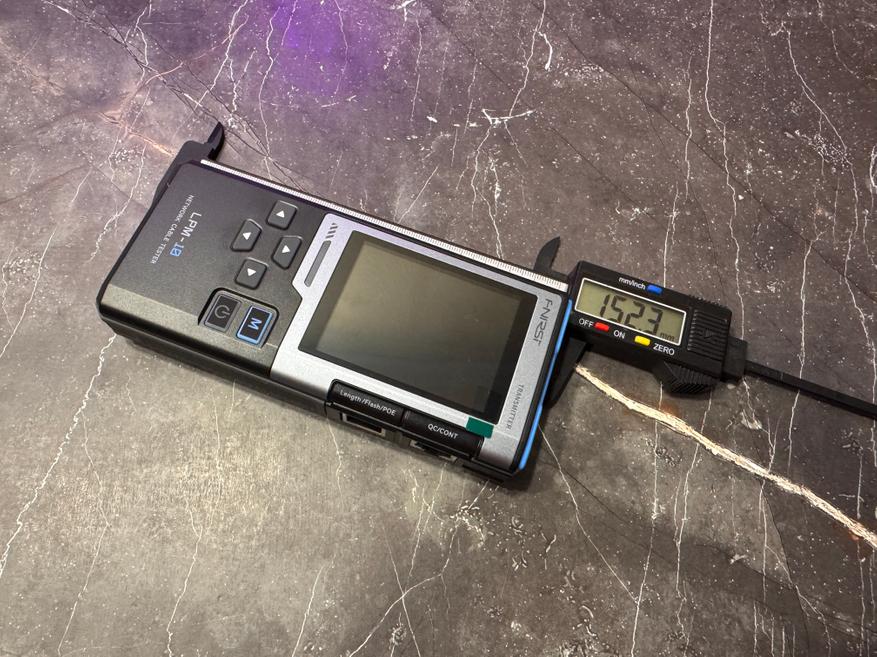

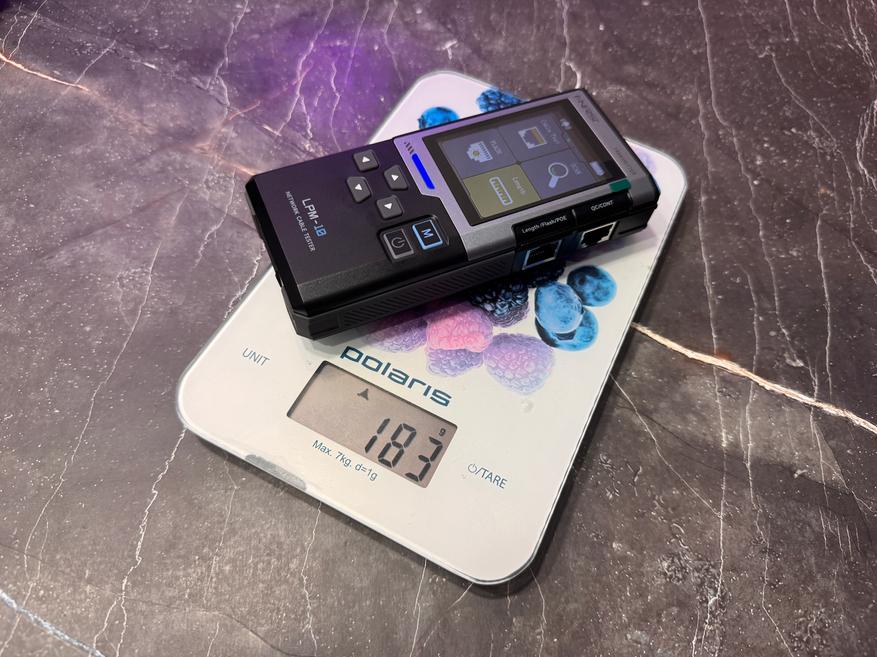

Общие размеры и вес прибора.

Использование

Прибор поддерживает определение наличия питания на линии, тип питания, напряжение. В свою очередь это позволяет пользователю обезопасить оборудование и перед подключением проверить все пары. Также прибор может определить скорость порта 10,100, 1000 мегабит. Такая информация будет отображаться на дисплее при быстрой проверки соединения. Дополнительная функция прибора — измерения длины кабеля. В технических характеристиках подробно указывается точность измерений и некоторая погрешность (в зависимости от длины кабеля).

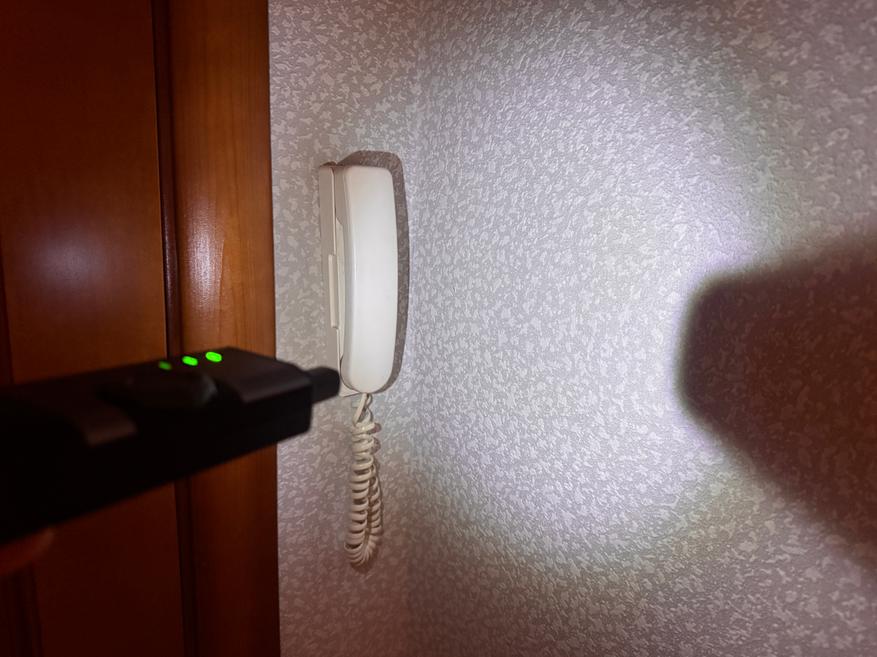

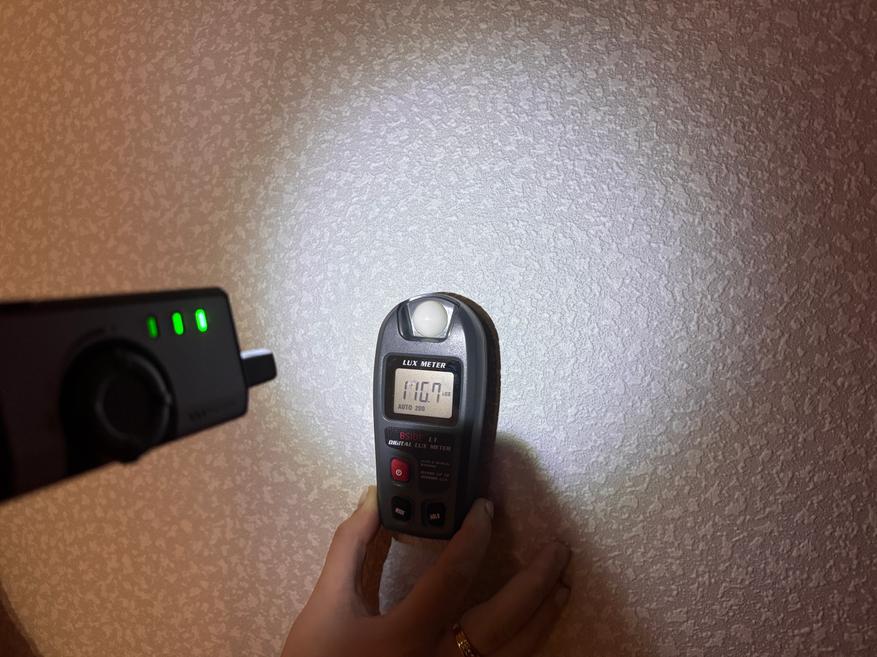

Встроенный фонарик может и не дает мощного светового потока, но без проблем подсветит необходимое место для работы.

Для проверки распиновки кабеля мы подключаем один конец кабеля в основной прибор, а второй конец подключаем с сетевому оборудованию или роутеру. После запуска мы видим схему распиновки.

Самая распространенная проверка это распиновка и качество обжима. На экране появляется схема разъема RJ45 и конечно, с цветной индикацией. Если во время тестирования обжим выполнен качественно, то на экране отображаются зеленые квадратики под каждой жилой.

Чтобы увидеть, что покажет прибор при неполном подключении, я обжал только несколько жил, а остальные оставил не использованными. После теста, на отсутствующей жиле появился красный квадрат, что говорит пользователю, о необходимости проверить качество обжима или повреждение разъема.

Следующая функция это трассировка кабеля. Чтобы ее активировать необходимо открыть раздел SCAN на основном устройстве. Для подачи сигнала мы подключаем кабель к разъему RJ45 и запускаем тест. После проведенных действий, мы запускаем ресивер и подносим чувствительную антенну к кабелю и слышим изменяемый сигнал. Чем ближе к нужному кабелю, тем звуковой сигнал будет более интенсивней. Данная опция будет полезна, если необходимо найти нужный кабель в большом жгуте проводов.

Для теста измерения длины, я использовал витую пару длиной 2 метра. После теста прибор показал ровно 2 метра, что конечно радует.

Для проверки скорости соединения нам понадобится войти в раздел Speed на основном устройстве, подключить один конец в разъем RJ45, а второй в роутер. После запуска тестирования, прибор показывает нам параметры линка и выводит результат на экран для визуального контроля.

Кроме тестовых функций данный прибор может определять наличие напряжения в кабеле. Отмечу, что скрытую проводку данный прибор нам не покажет и не найдет, но с внешними кабелями он справляется без проблем и подаст звуковой сигнал, если в кабеле имеется напряжение.

Заключение

Тестерный прибор Fnirsi LPM-10A сочетает в себе много разнообразных режимов для проверки скорости соединения, наличия напряжения, длины кабеля, правильность обжимки и т. д. Данный прибор определенно будет полезен тем пользователям, которые ежедневно имеют дело с сетевыми подключениями и прокладывают много кабелей с последующим подключением и обжимом. Во время любого тестирования мы получаем визуальные подсказки и результаты тестов прямо на экране, что конечно, очень удобно. Звуковая индикация, лично для меня, довольно громкая и в настройках, я даже ее немного убавил. Прибор работает от встроенного аккумулятора и его легко заряжать, как от блока питания, так и от повербанка. На основном приборе имеется индикация остаточного заряда, а вот на ресивере нет ни индикаторов, ни дисплея и посмотреть остаточный заряд не получится. Также хотелось бы, чтобы прибор имел шнурок для переноски, но к сожалению его нет. Подводя итоги могу сказать, что прибор Fnirsi LPM-10A может сразу решить множество проблем, которые могут возникнуть во время работы и проверить все возможные подключения за минимальное количество времени.
