«Отключатель телевизора» 1986 года: как он определял, что передачи закончились

Во времена СССР телеканалы не вещали по ночам. Задачей прибора было распознать конец вещания и именно после этого отключить телевизор, если владелец заснул и оставил его включённым. Ведь оставленный работающим на всю ночь ТВ-приёмник впустую расходовал электроэнергию и ресурс кинескопа, а при худшем стечении обстоятельств создавал потенциальную угрозу пожара (особенно это касалось старых ламповых телевизоров, склонных к перегреву при длительной работе). Назывался прибор ОТ-1, где две буквы расшифровывалась как «отключатель телевизора». Да, именно «отключатель», хотя такого слова в русском языке не было и нет.

Где производили

Производство «Отключателя телевизора» ОТ-1 осуществлялось в городе Куйбышеве (ныне Самара) на производственном объединении «Завод имени Масленникова». Основанное ещё в 1909 году как Самарский трубный завод для нужд артиллерийского ведомства, в советский период это предприятие также стало частью оборонно-промышленного комплекса.

В рамках программы конверсии и выпуска товаров народного потребления ЗИМ производил широкий спектр гражданской продукции, включая наручные часы («Победа», «ЗИМ»), фотопринадлежности и бытовые электронные приборы. Первые серийные образцы отключателя ОТ-1 сошли с конвейера предположительно в 1986 году. Цена составляла 29 рублей 50 копеек, если верить выштамповке на основании корпуса.

Серийный выпуск изделия продлился вплоть до 1992 года, если судить по сохранившимся экземплярам. Говорят, что последние партии распродавали за бесценок с машин, чтобы хоть что-то выручить с накопившихся нераспроданных запасов. Тогда их нередко брали ради деталей, которые использовали в других самодельных приспособлениях.

Как это работало

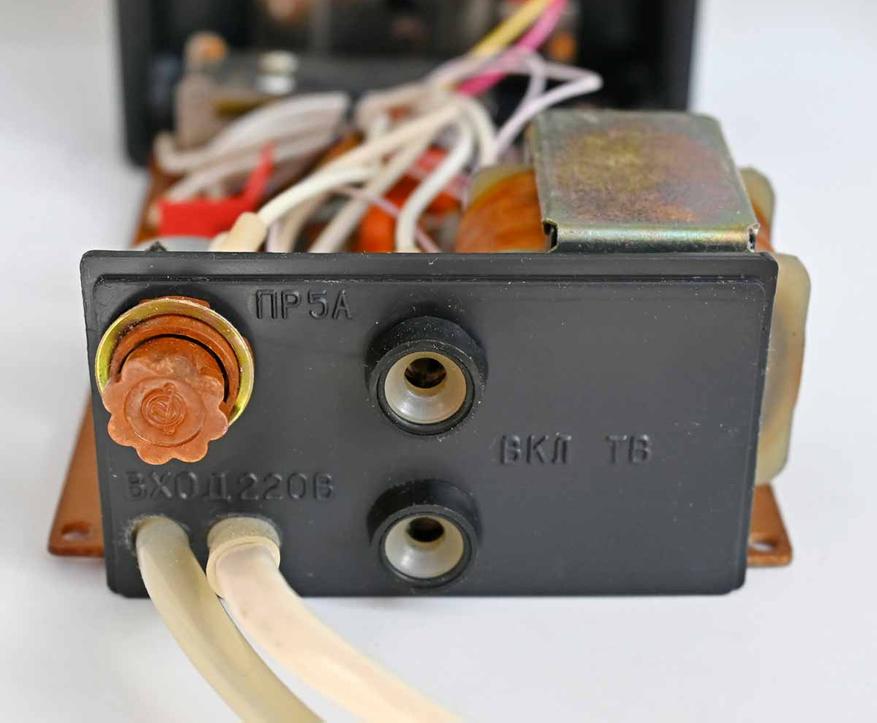

Прибор подключался к розетке, а вилка питания телевизора вставлялась уже в него. Отдельным кабелем ОТ-1 сопрягался с выходом для магнитофона на ТВ-приёмнике, с которого он получал звуковую составляющую всего, что в конкретный момент принимал телевизор. На устройстве было всего две кнопки — включения и принудительного отключения, а также индикатор включения.

Принцип работы ОТ-1 опирался на особенности работы советского центрального телевидения тех лет. Оно не вещало, как сейчас, круглосуточно. Передачи обычно заканчивались около полуночи, после чего на несколько минут в эфир обязательно пускалась заставка с текстом «Не забудьте выключить телевизор» и прерывистым звуковым тоном определённой частоты и длительностью сигналов/пауз.

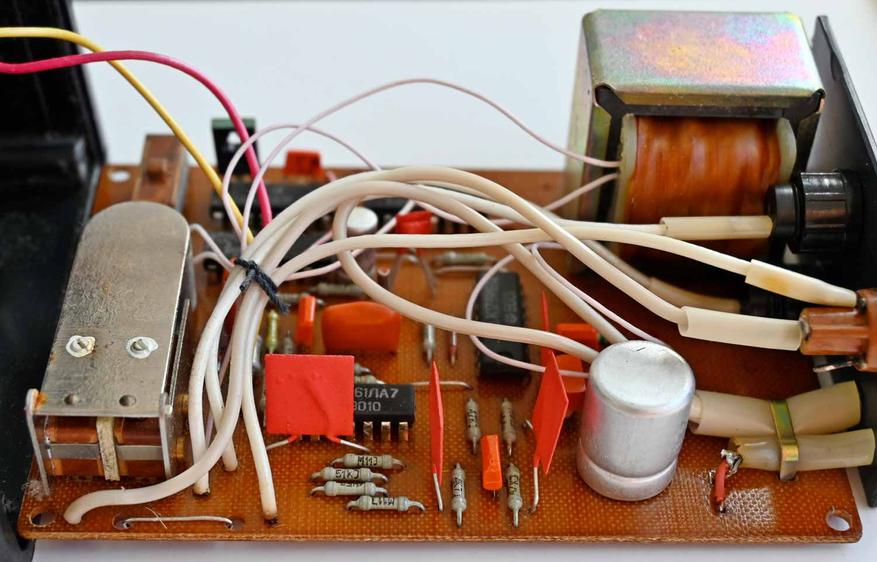

Именно этот звуковой шаблон, а не просто частоту тона, распознавало устройство, которое непрерывно «слушало» звук с телевизора. По всей видимости, когда детектор обнаруживал сигнал нужной частоты и/или амплитуды, он передавал его на логическую цепь. Та состояла из пяти микросхем — К561ЛА7, К176ИЕ12 и трёх К176ИЕ8. Аналоговый сигнал преобразовывался в логические импульсы, которые проверялись на соответствие заданному шаблону. После успешного распознавания звуковой последовательности логическая схема через транзистор активировала электромагнитное реле, которое разрывало электрическую цепь и обесточивало телевизор.

Были ли импортные аналоги

Подобные идеи существовали и за рубежом, но массовых коммерческих аналогов советского ОТ-1 в США, Европе или Японии не выпускали. Это и понятно, ведь для телеканалов там не существовало обязательного единого сигнала окончания вещания. Кроме того, к концу 80-х годов многие телеканалы стали переходить на круглосуточное вещание. Там в магазинах чаще продавались простые механические таймеры обратного отсчёта, которые можно было завести на определённый временной промежуток — например, 30, 60 или 90 минут. А позже встроенные таймеры сна и функции отключения при отсутствии сигнала, но уже на базе микропроцессорных схем появлялись в самих телевизорах.

Заключение

Отечественные инженеры создали особенное устройство, которое могло родиться в то время только в нашей стране. А заодно и придумали новое слово в русском языке — «отключатель». Правда, оно не прижилось, как и сама идея прибора в итоге. Впрочем, это была не его вина — к началу 90-х телевизоры (но уже импортные) стали более продвинутыми, а спустя некоторое время в России стали появляться круглосуточное телеканалы. Но купить ОТ-1 можно и сейчас. Но уже не в качестве полезного аксессуара для телевизора, и не как «донора» деталей, а как винтажный прибор для коллекционеров предметов советского быта.

Фотографии в данной статье использованы с разрешения основателя и владельца интернет-ресурса «Виртуальный музей и справочник «Отечественная техника XX века». Автор фотографий — Вячеслав Булочников.
