На что способен стабилизатор при 170 В — обзор компактной модели SVEN VR-F2000U

В XXI веке трудно представить современный дом без электричества. Однако практика показывает, что электроснабжение не всегда отличается стабильностью: напряжение в сети может как понижаться, так и превышать допустимые значения. В подобных ситуациях незаменимыми становятся стабилизаторы напряжения. Эти устройства обеспечивают поддержание стабильного выходного напряжения, что положительно сказывается на работе бытовой техники и электроники, продлевает срок их службы и надежно защищает оборудование от перепадов и скачков напряжения.

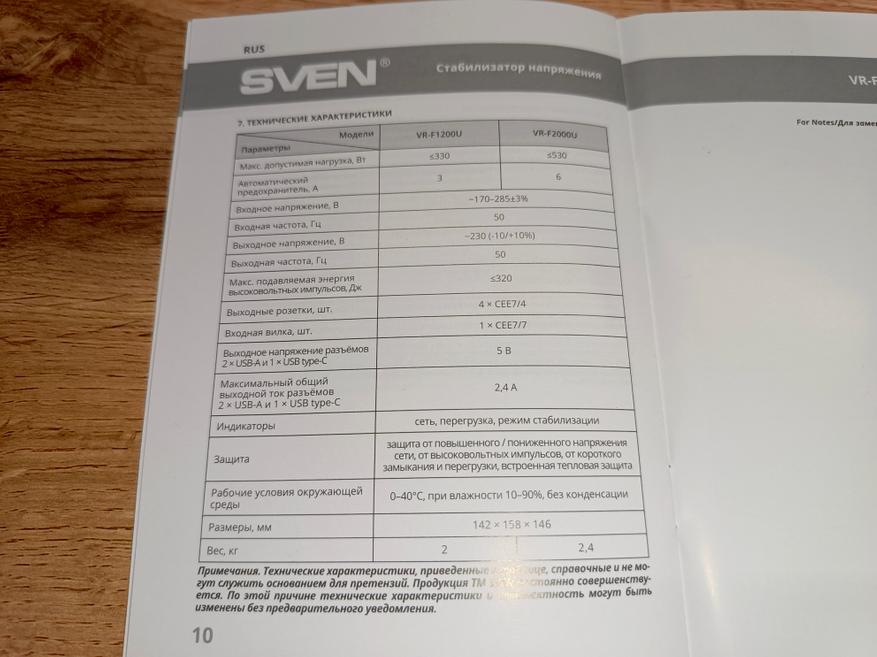

Технические характеристики

Упаковка и комплектация

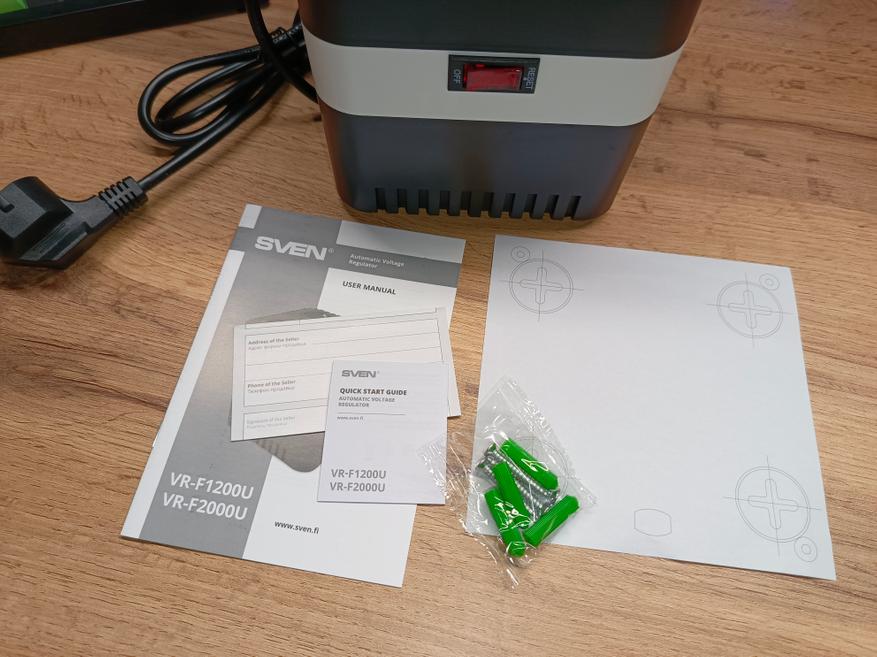

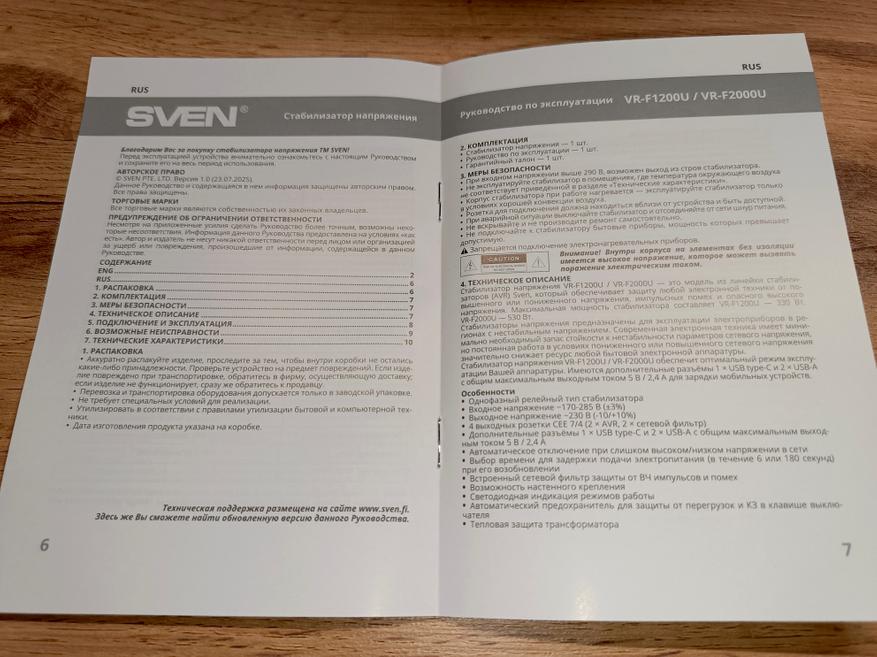

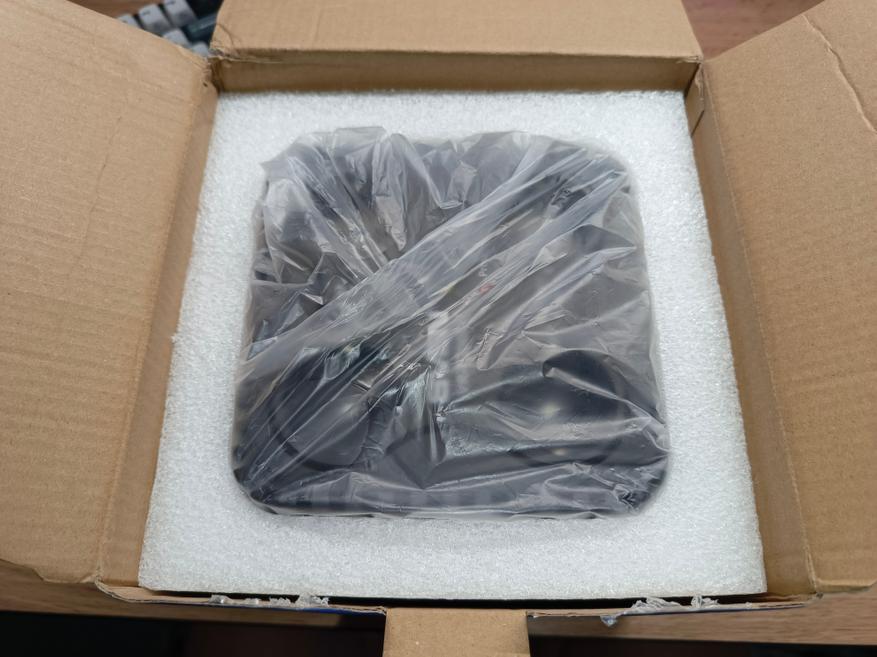

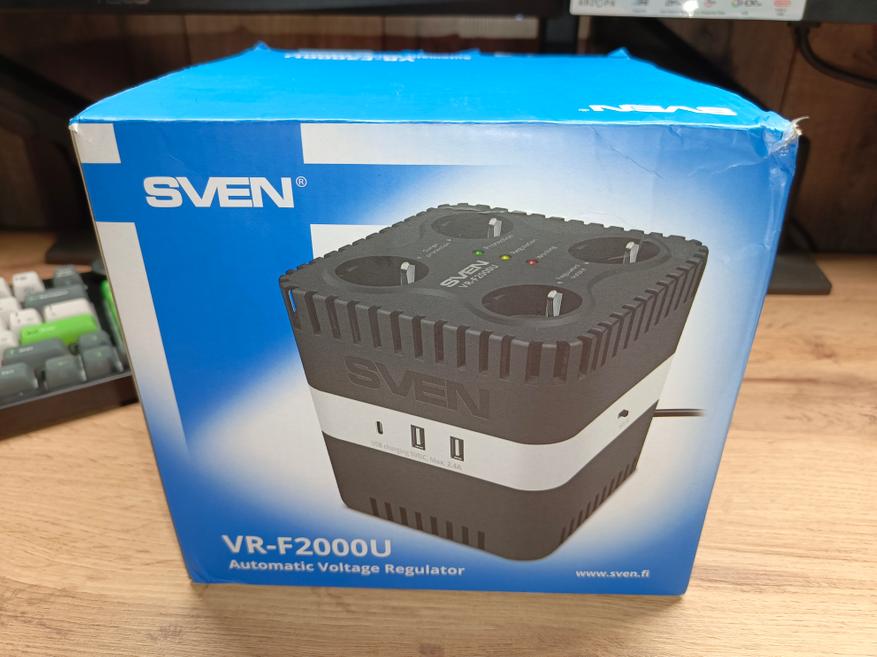

Стабилизатор поставляется в фирменной упаковке, обеспечивающей его сохранность при транспортировке и хранении. Внутри устройства предусмотрена дополнительная защита в виде поролоновых вставок и транспортировочного пакета, что снижает риск повреждений во время перевозки. В комплект поставки входит необходимая сопроводительная документация, а также специальный трафарет, предназначенный для удобной разметки крепежных отверстий при настенном монтаже. Кроме того, производитель предусмотрел комплект крепежа, включающий четыре самореза и соответствующие дюбели.

Внешний вид

Корпус стабилизатора изготовлен из пластика и выполнен в достаточно простом, лаконичном дизайне без каких-либо необычных элементов. По своей форме устройство представляет собой компактный квадратный блок, который отдалённо напоминает кубик LEGO.

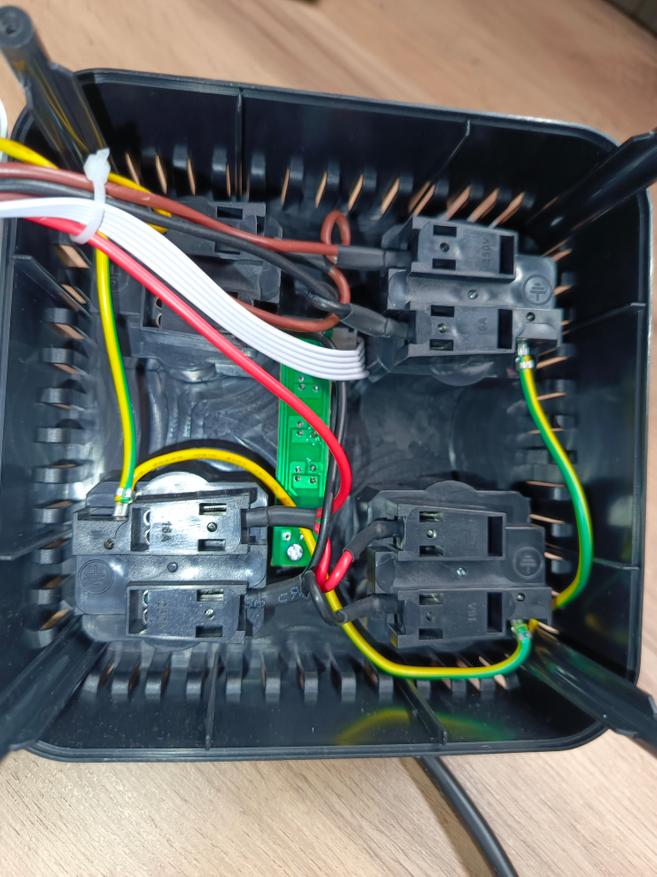

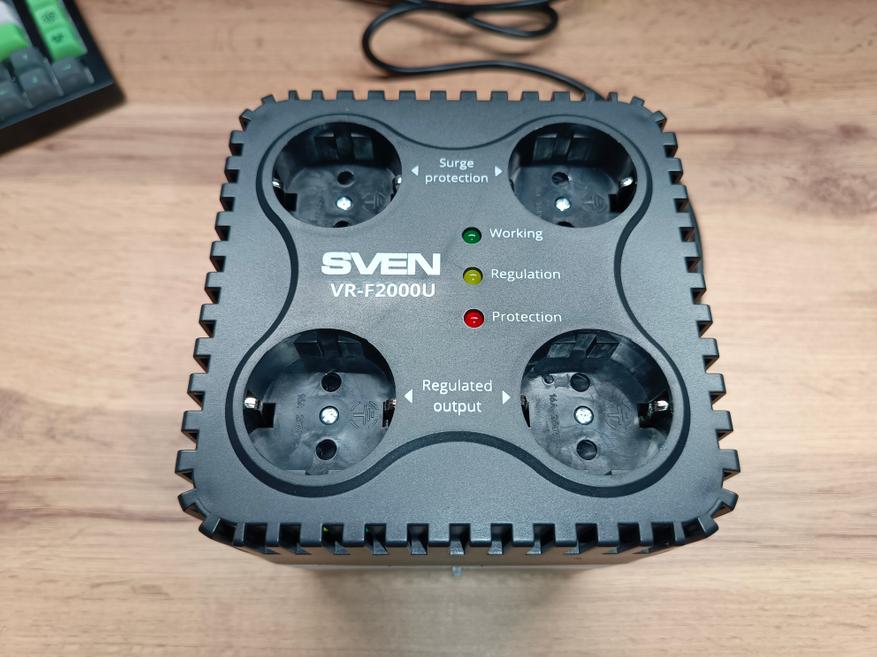

На верхней части корпуса расположены четыре розетки. Две из них подключены к системе стабилизации напряжения и предназначены для защиты чувствительной техники, а две другие работают через встроенный сетевой фильтр, обеспечивая базовую защиту подключённых устройств.

В центральной части корпуса находится светодиодная индикация. Она информирует пользователя о текущем режиме работы устройства, сигнализируя о процессе стабилизации напряжения, а также предупреждая о возможной перегрузке.

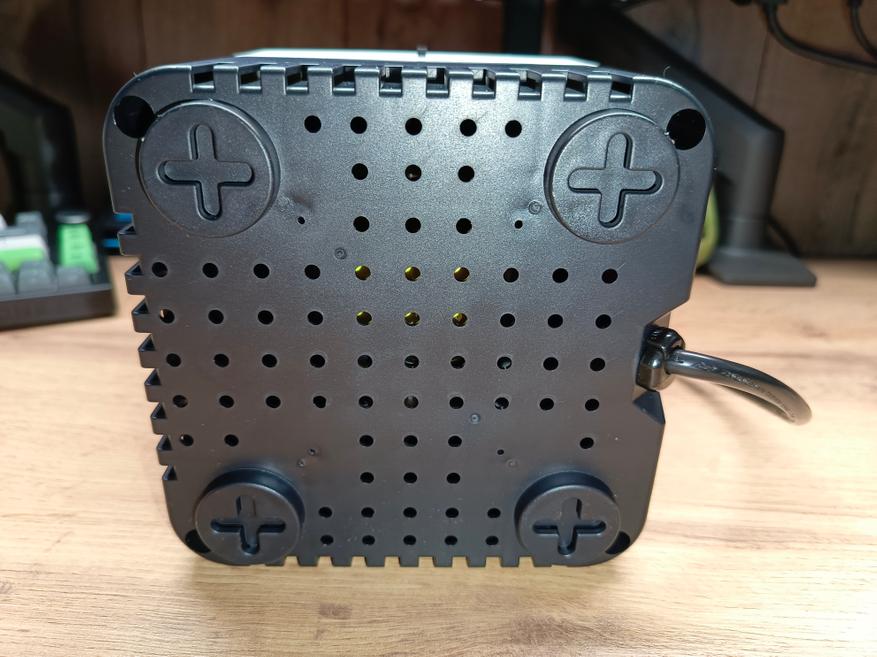

На нижней стороне корпуса предусмотрены пластиковые ножки для устойчивого размещения на горизонтальной поверхности. Кроме того, конструкцией предусмотрена возможность настенного монтажа, что позволяет удобно разместить стабилизатор и сэкономить полезное пространство.

С каждой из сторон корпуса выведены тумблеры или разъемы:

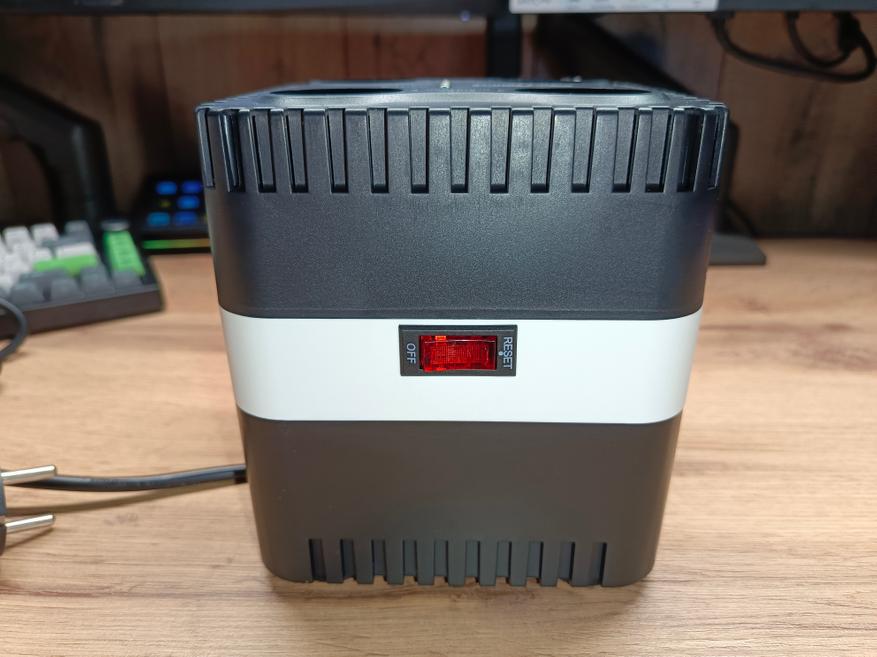

• Красный тумблер без подсветки — включение/выключение стабилизатора.

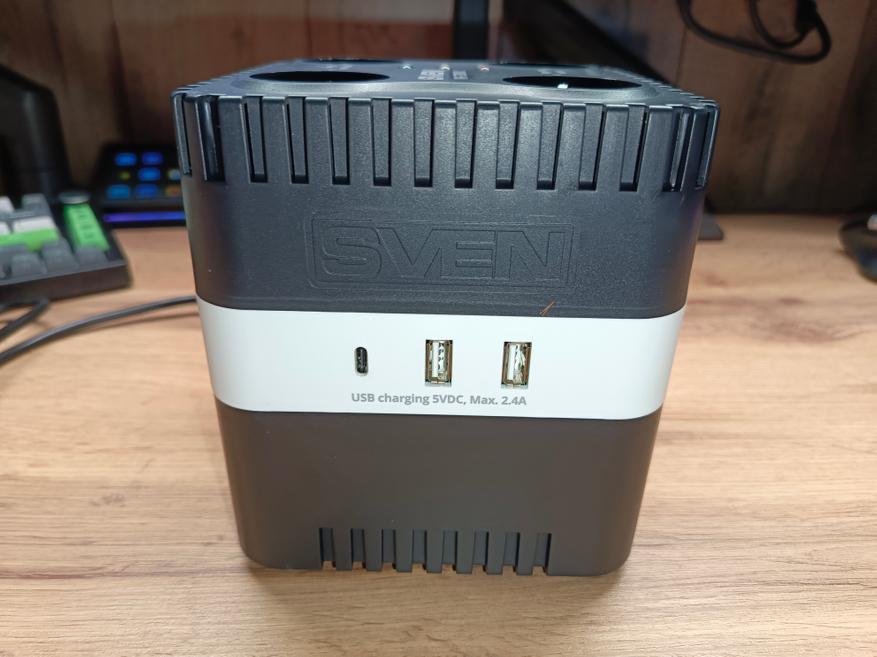

• С другой стороны установлено два USB-разъёма и один TYPE-C.

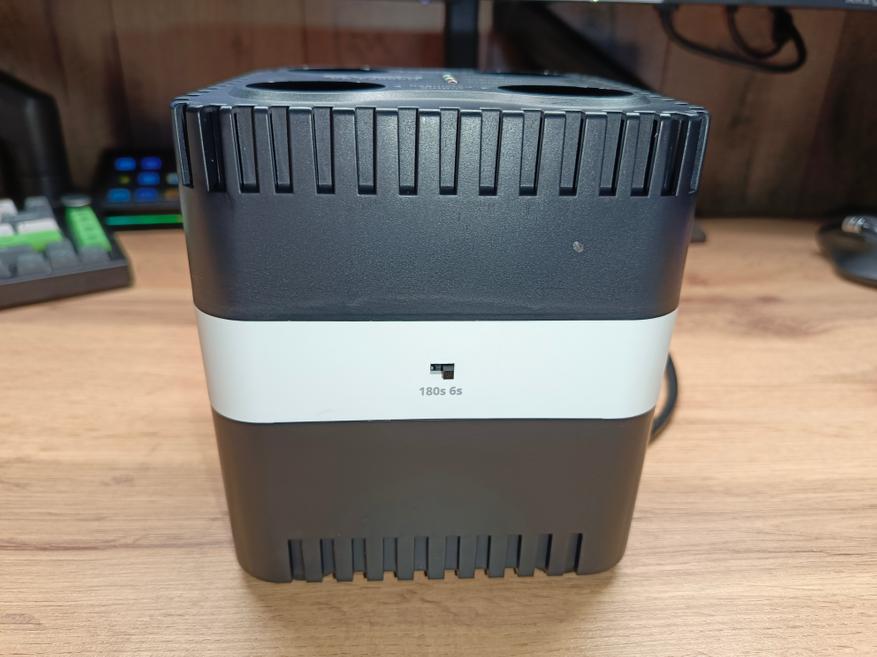

• Ну и на третьей стороне установлен маленький тумблер, который отвечает за повторное включение после срабатывания защиты. Всего два положения: 180 или 6 секунд.

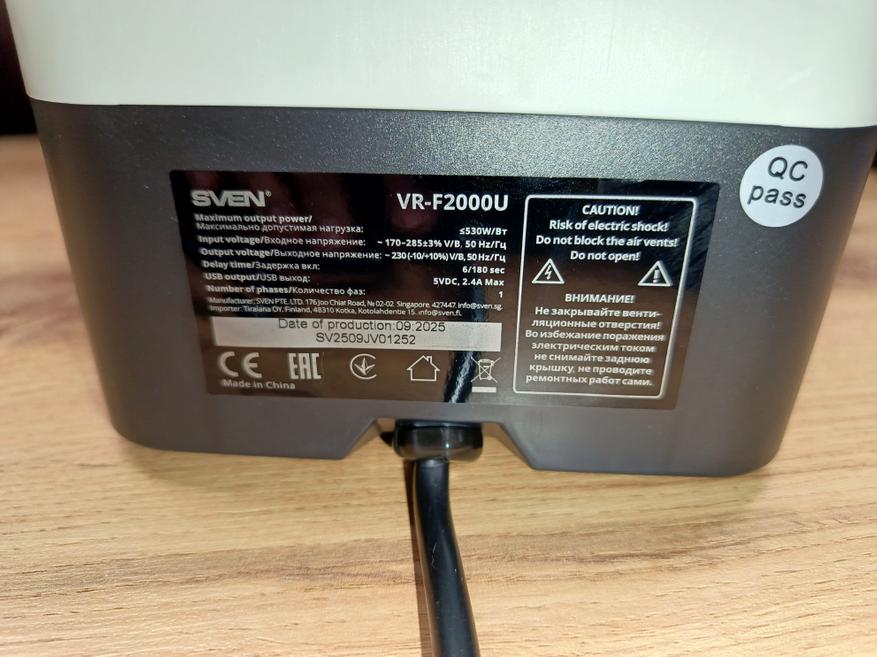

• Ну, а с четвертовй стороны выходит провод подключения к сети 220В

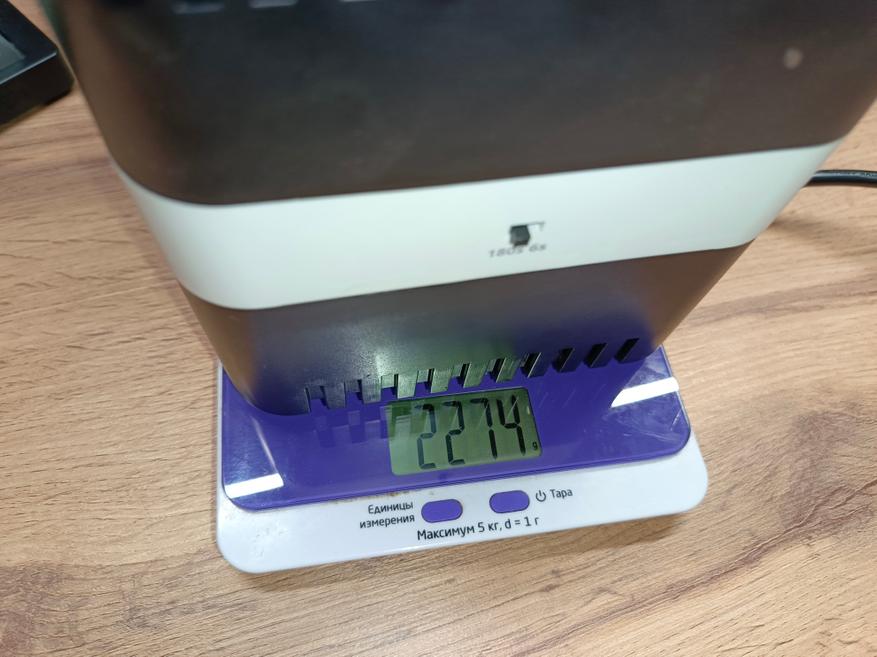

Стабилизатор обладает достаточно массивной конструкцией для устройства своего класса. Вес без учёта сетевого кабеля составляет около 2,3 кг, что обусловлено использованием внутри силовых компонентов и трансформатора.

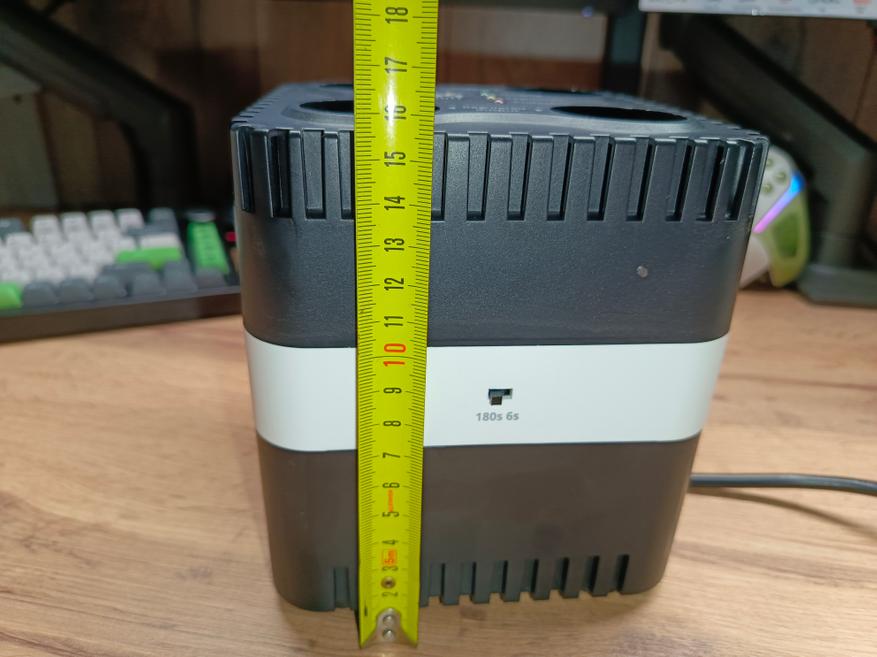

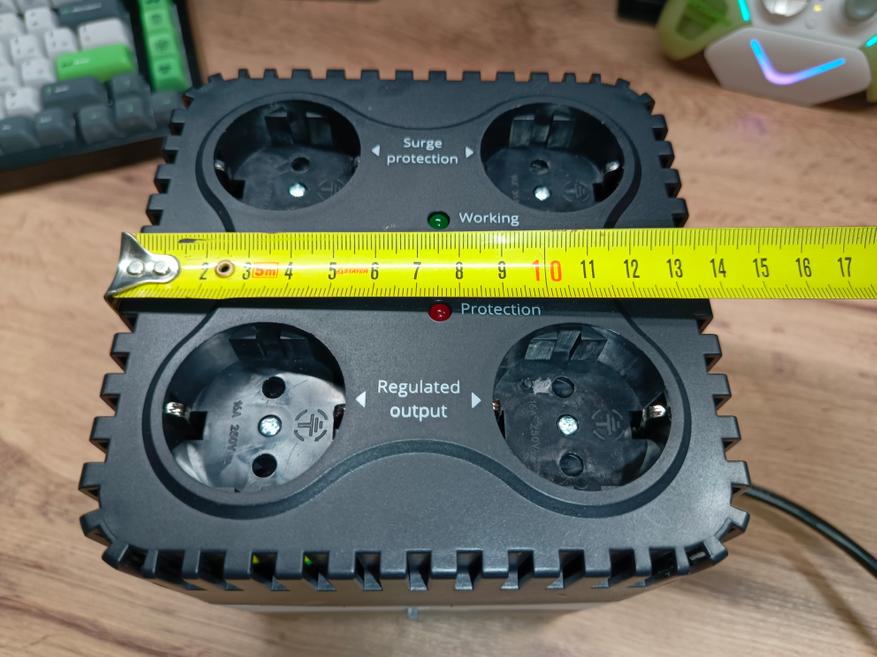

Габариты устройства составляют 142 x 158 x 146 мм. Благодаря компактным размерам стабилизатор не занимает много места.

Тестирование

В первую очередь мне стало интересно, как стабилизатор будет себя вести, если его подключить в розетку с нормальным напряжением. Провел несколько испытаний и понял, что примерно в диапазоне 220-240 В стабилизатор не работает, то есть напряжение идет напрямую. Сколько будет на входе, то столько же и на выходе.

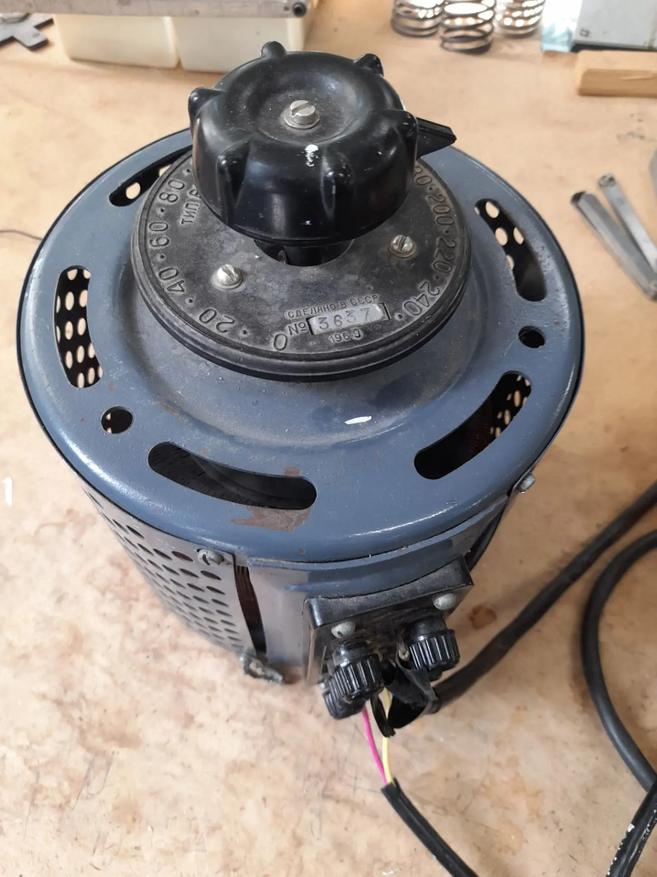

Согласно заявленным характеристикам, диапазон входного напряжения, в котором стабилизатор способен выполнять стабилизацию, составляет от 170 до 285 В. Проверить работу устройства во всём диапазоне мне не удалось, поскольку используемый ЛАТР позволяет поднять напряжение только до 250 В.

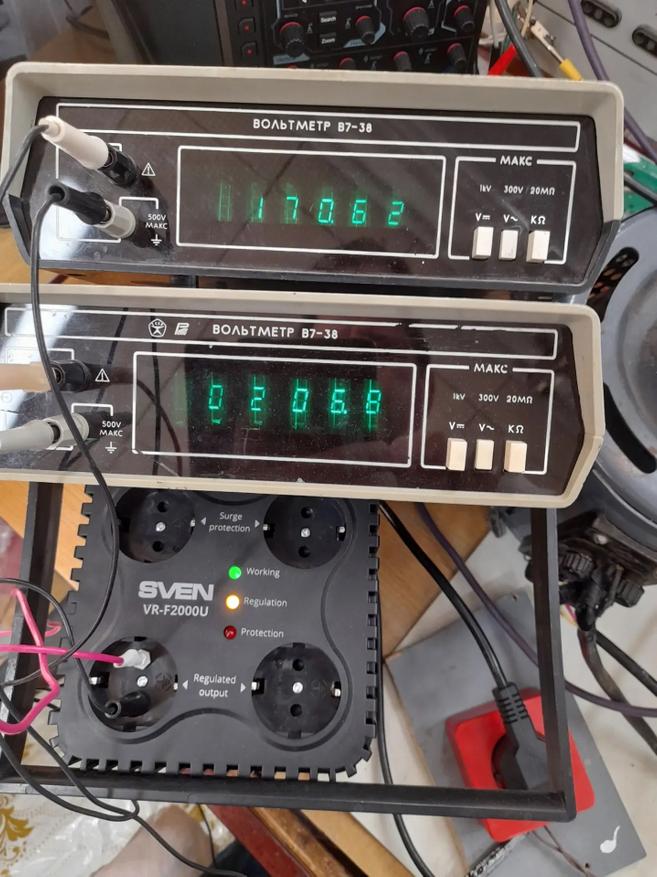

При подаче на вход 170 В стабилизатор обеспечил на выходе напряжение 206 В. Это на 24 В ниже номинальных 230 В, однако результат можно считать вполне достойным, учитывая, что входное напряжение было занижено на 60 В относительно стандартного значения. В таких условиях большинство бытовых приборов продолжат работать без каких-либо проблем.

Также устройство без затруднений отработало заявленную нагрузку мощностью 500 Вт. Частота выходного напряжения при этом оставалась стабильной и составляла 50 Гц, напряжение меняется в небольшом диапазоне около 5 В. Если подать нагрузку выше заявленной, то срабатывает защита как при пониженном, так и при повышенном напряжении.

• При 180 В на выходе 218 В

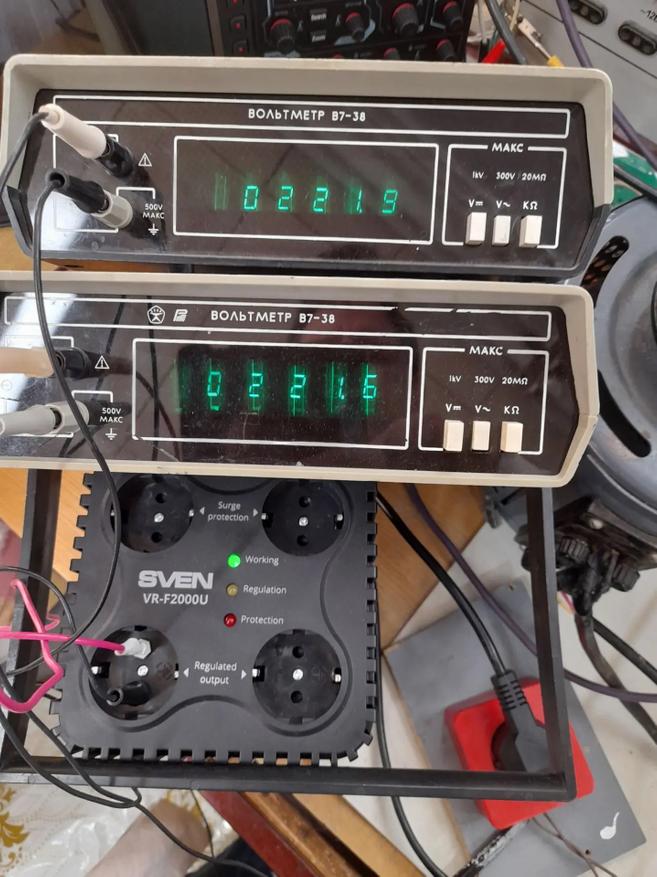

• При 190 В на выходе 222 В
• При 200 В на выходе 225 В

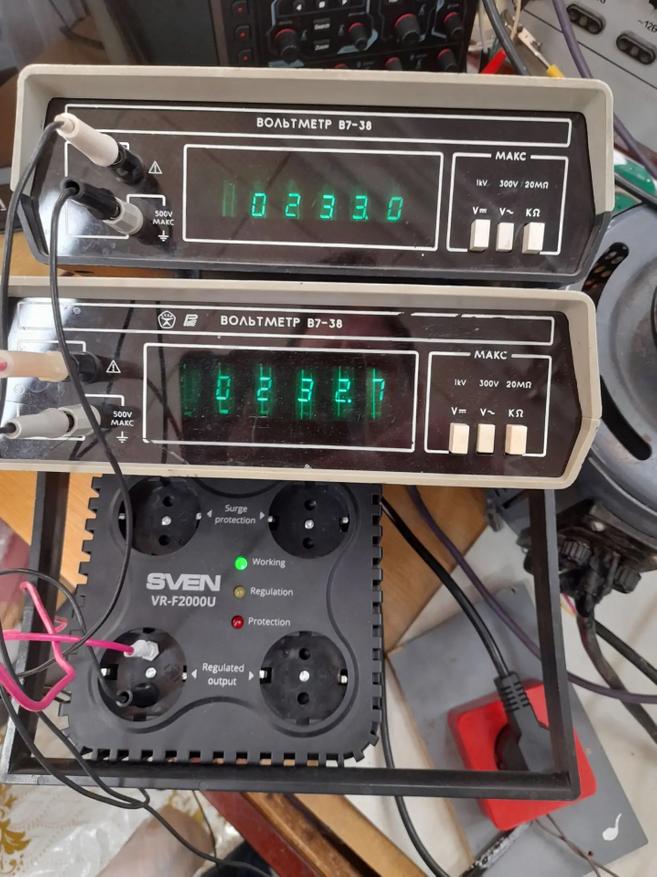

• При 210 В на выходе 230 В

При снижении входного напряжения ниже 170 В срабатывает встроенная защита, и стабилизатор отключает нагрузку, предотвращая некорректную работу подключённого оборудования. По мере увеличения входного напряжения устройство также повышает и выходное напряжение, стремясь поддерживать его в допустимых пределах.

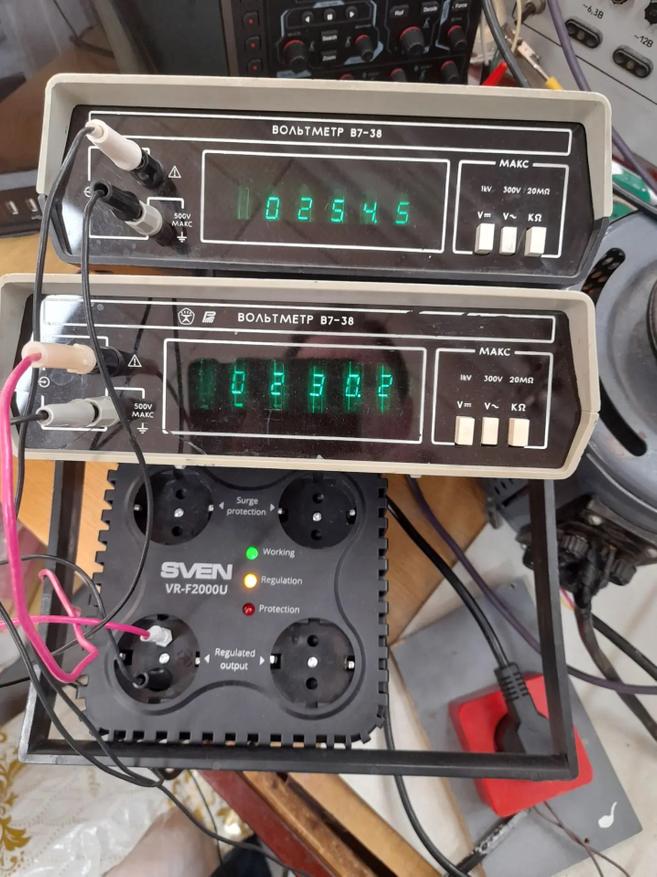

Как уже упоминалось ранее, используемый ЛАТР способен выдавать максимум 250 В, поэтому проверить работу стабилизатора во всём заявленном диапазоне до 285 В не представилось возможным. Тем не менее при максимальном доступном напряжении на входе, которое составило 254 В, на выходе было зафиксировано напряжение в стандартном диапазоне около 230 В.

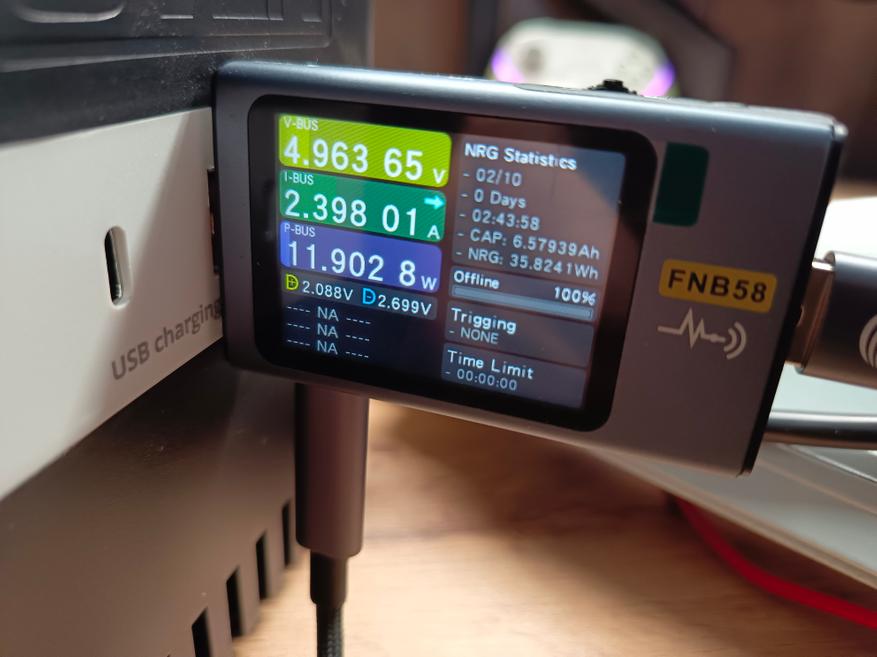

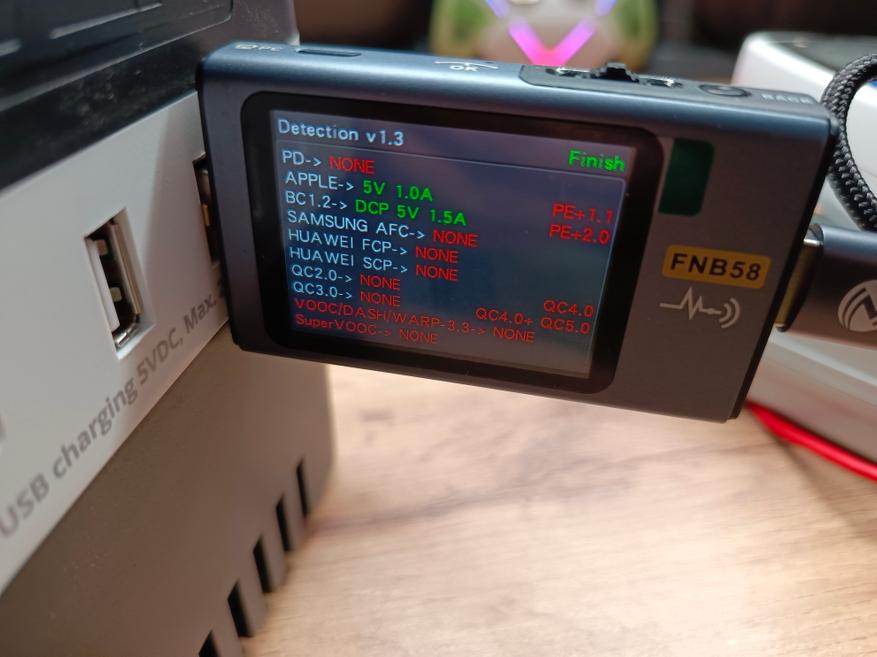

Встроенные USB-порты способны выдавать суммарную мощность не более 12 Вт. Поддержка технологий быстрой зарядки отсутствует, причём даже разъём USB Type-C работает в стандартном режиме. На выходе доступны привычные 5 В с максимальной силой тока до 2,4 А.

Во время тестирования USB-порты уверенно удерживали заявленную нагрузку без заметных просадок напряжения.

Наличие сразу трёх USB-портов можно отнести к достоинствам устройства, поскольку это позволяет одновременно заряжать несколько гаджетов. Однако из-за ограниченной мощности в 12 Вт их целесообразно использовать для маломощных устройств, таких как беспроводные наушники, смарт-часы, клавиатуры, игровые контроллеры и другие подобные аксессуары.

Внутренний мир

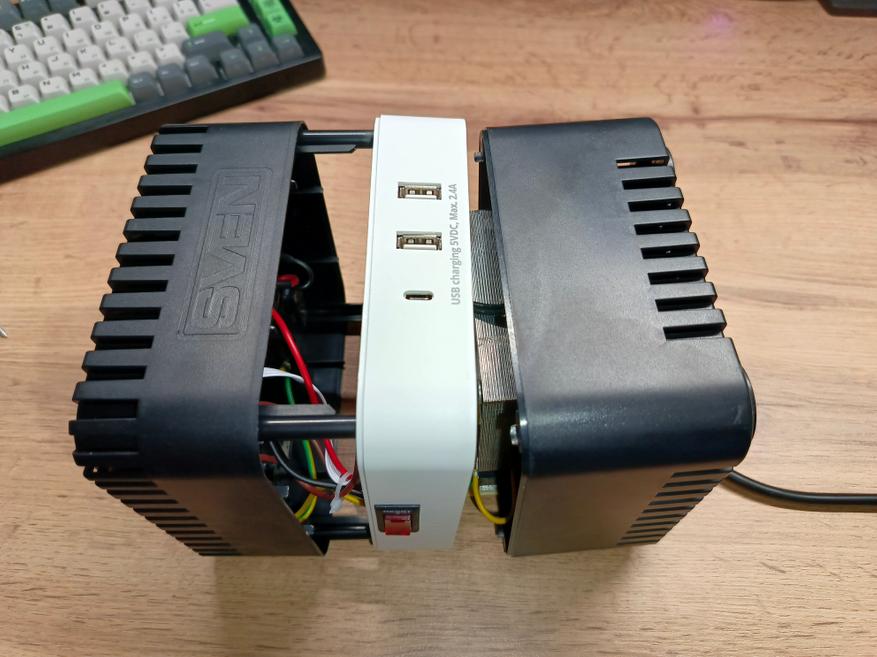

Разбирается корпус достаточно легко — для доступа к внутренним компонентам необходимо всего лишь выкрутить четыре винта с помощью крестовой отвёртки. После разборки становится видно, что конструкция корпуса состоит из трёх отдельных частей, которые плотно соединяются между собой.

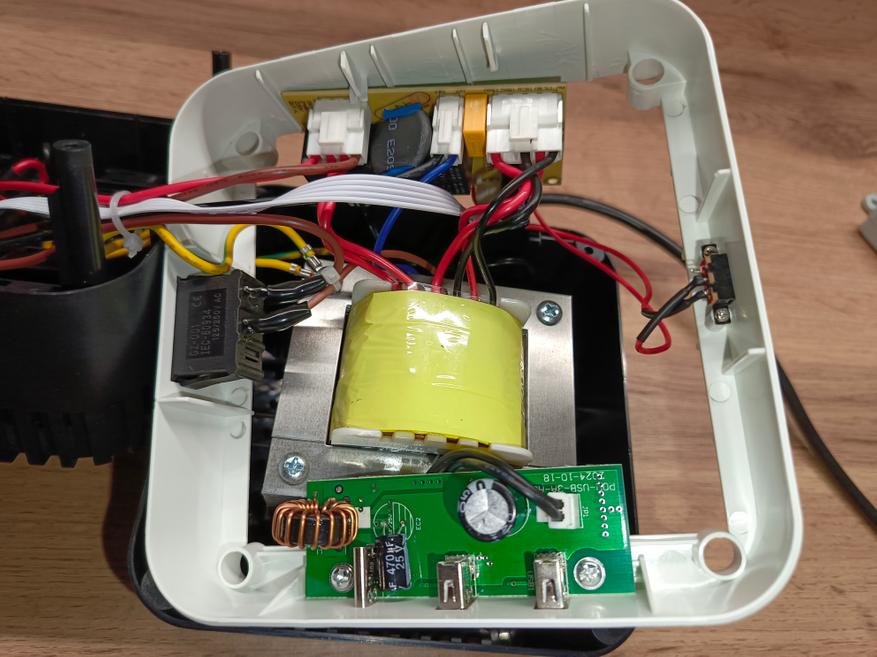

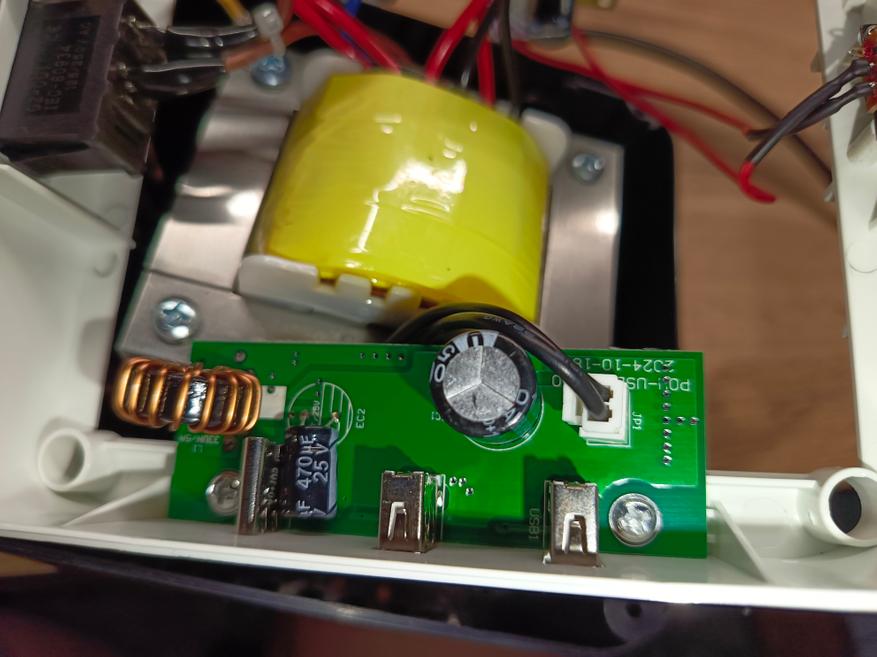

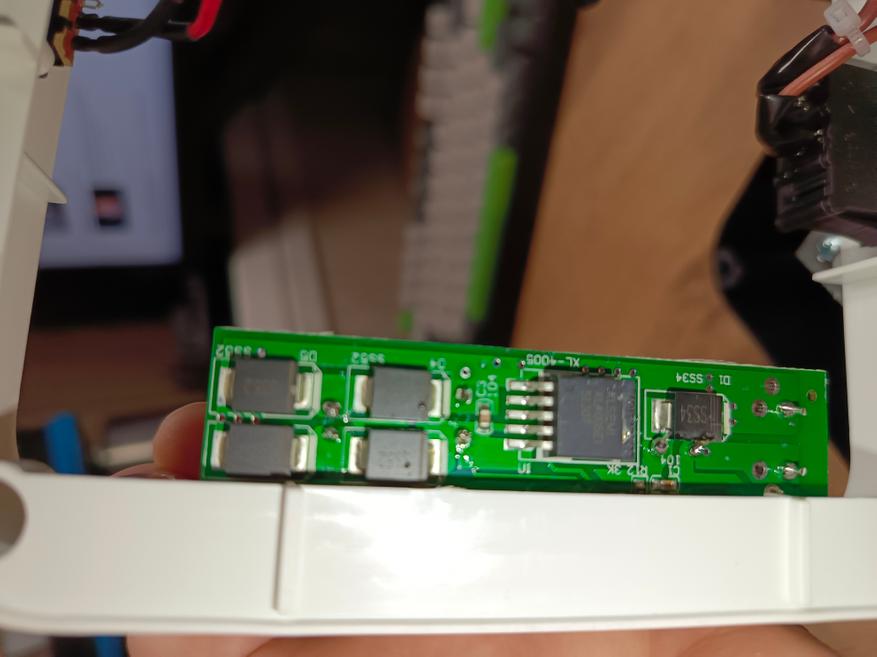

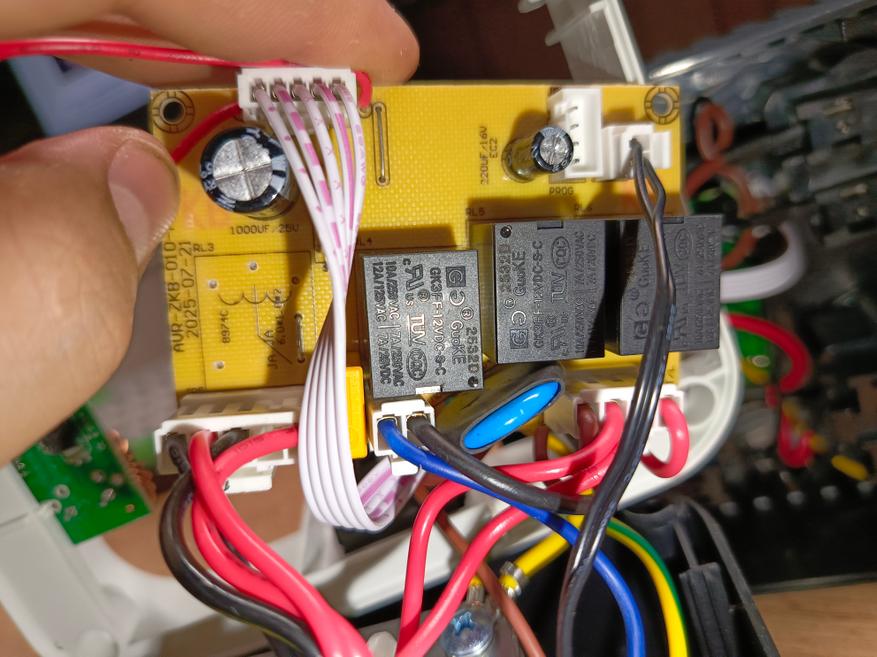

Внутри устройства установлен крупный силовой трансформатор, занимающий большую часть внутреннего пространства. Также предусмотрена отдельная плата, отвечающая за работу USB-портов, и основная плата управления, на которой расположены три реле и контроллер, управляющий процессом стабилизации напряжения.

Компоновка внутренних элементов выполнена достаточно аккуратно, а доступ к основным узлам не вызывает затруднений. Более подробно ознакомиться с конструкцией устройства и используемой схемотехникой можно на фотографиях ниже.

Итоги

В целом перед нами компактный релейный стабилизатор напряжения, который успешно справляется со своими основными задачами. Несмотря на то что при минимальном заявленном входном напряжении 170 В выходное напряжение не достигает стандартных 220 В, устройство всё же обеспечивает приемлемые показатели для большинства бытовых приборов.

Если в вашей электросети напряжение регулярно опускается до отметки 170 В или ниже, стоит обратить внимание на более производительные модели с более широкими возможностями стабилизации. Однако при работе в диапазоне примерно от 180 до 250 В данный стабилизатор показывает себя достаточно эффективно и обеспечивает стабильное питание подключённой техники.

Благодаря мощности 500 Вт устройство хорошо подходит для защиты ноутбуков, офисного ПК, телевизоров, игровых консолей, роутеров, аудиотехники и других маломощных потребителей. Кроме того, наличие встроенных USB-портов делает его более универсальным решением для домашнего использования, позволяя одновременно подключать и заряжать различные аксессуары.

По итогам тестирования стабилизатор оставил положительное впечатление как доступное и компактное решение для защиты электроники от перепадов напряжения в бытовой электросети. При этом средняя цена 2300 рублей.

-----
