Огромная мощность и заряжает даже при облаках. Обзор солнечной панели Ctolity SP400

Царь-панель на 400Вт. Огромная, тяжелая и мощная солнечная панель, чтобы быстро заряжать ёмкие и мощные накопители энергии или аккумуляторы системы автономного энергоснабжения. Предлагаю посмотреть что же она может на солнце и при облачной погоде.

Заявленные характеристики

Упаковка и внешний вид

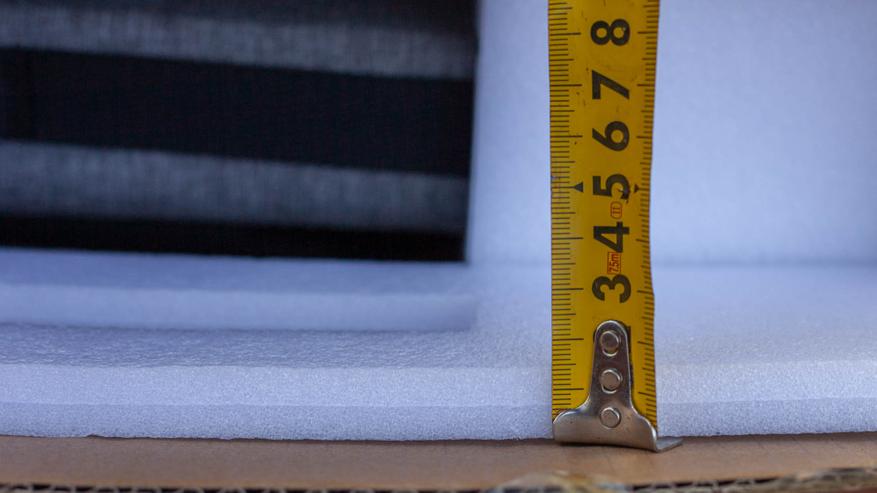

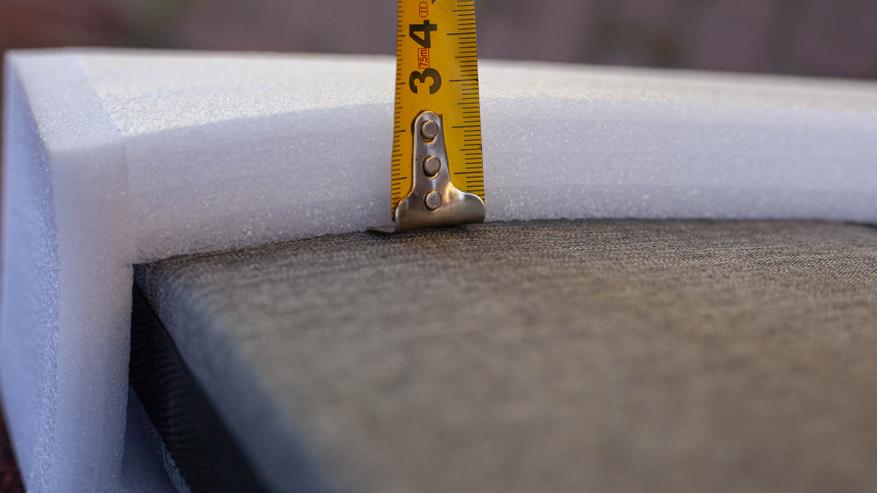

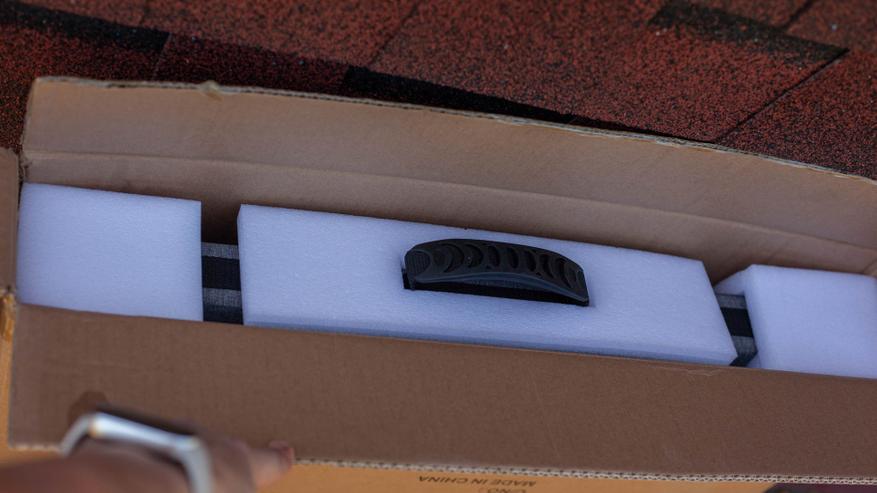

Как и в случае с менее мощной Ctolity SP100, про которую я рассказывал недавно, старшая модель во всей линейке путешествует зажатой между толстыми поролоновыми амортизаторами в картонной коробке. Важно! Не забывайте осмотреть коробку с обеих сторон, прежде чем забирать её у курьера.

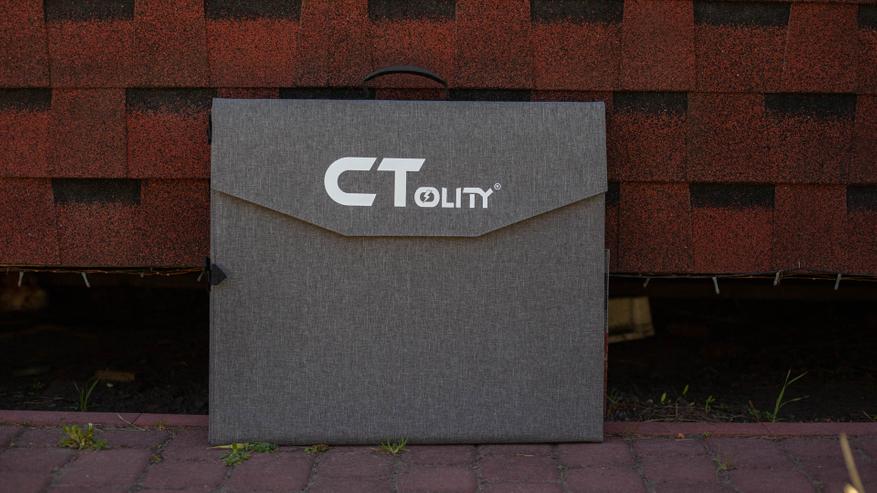

Если не обращать внимание на разницу в размерах, то SP400 выглядит совершенно также как и стоваттная младшая версия. Этакий чемоданчик из серой ткани с отсеком для кабелей на обратной стороне. Вот только спереди тут нет застёжек, вместо них используется широкая полоска липучки

Когда я вытащил SP400 из коробки, то панель поразила меня не столько размерами (580х510х85мм), сколько весом. 12 с половиной килограмм по сравнению с 3-4кг обычной панели это прямо вот очень ощущается. С другой стороны, наивно было ожидать чего-то еще при такой мощности. В любом случае, что 100Вт панель, что эту придётся возить в машине, на судне или держать дома. Такая мощная солнечная панель нужна не для зарядки повербанка в походе, для этого берут что-то легкое и небольшое Ватт этак на 20-30. Эти же большие панели нужны, чтобы заряжать портативные накопители энергии, те самые с 220В выходами, которые позволяют пользоваться разными электроприборами на природе или пережить отключение электричества.

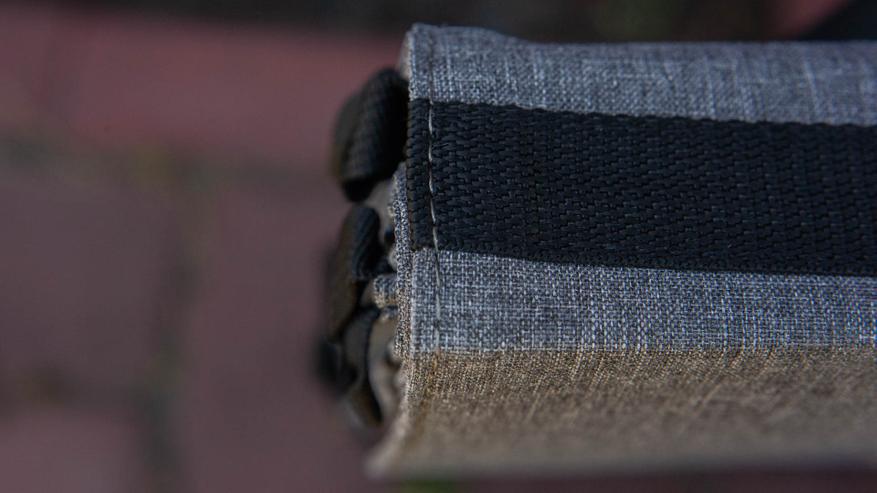

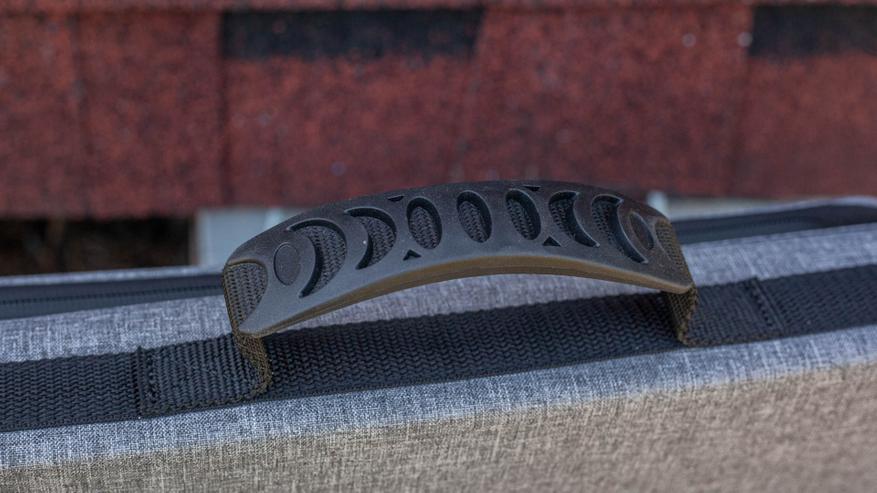

Ткань на ощупь плотная и в плане износостойкости у меня вопросов к ней нет. Нашёл информацию что это 600D кордура, то есть показатель износостойкости отличный. Впрочем, вопросов по ткани у меня не возникало даже к поганеньким поликристаллическим панелям. Пошив отличный. Все швы и стежки аккуратные, ровные, нитки не торчат. Ручка широкая, мягкая и эргономичная, не режет руку даже при всём своём немаленьком весе.

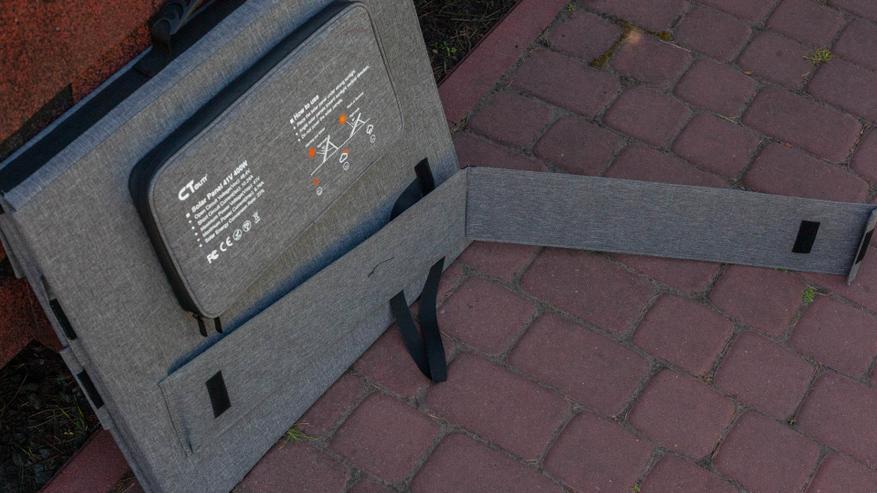

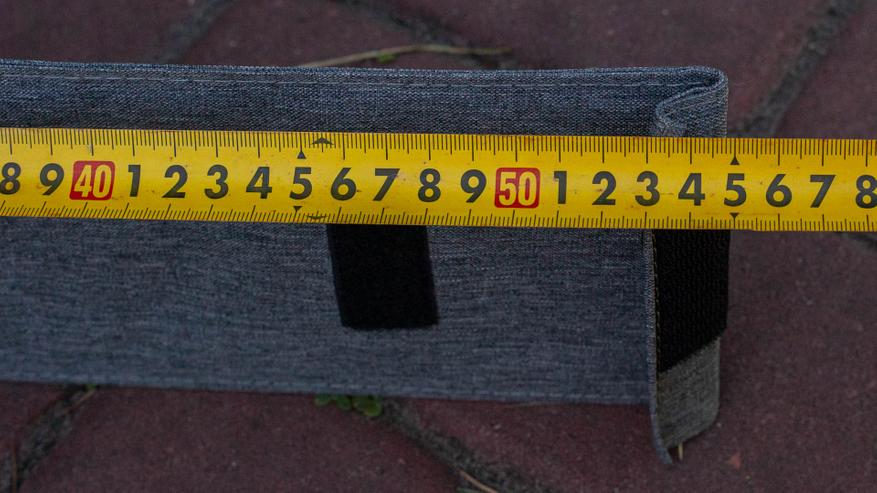

А вот ножки у SP400 отличаются от младшей модели тем, что они складные. То есть при установки панели, опираться она будет на двойную толщину ножки. Ну и, разумеется, ножки широкие, раза в 4 шире ножек моих поганеньких поликристаллических панелей. UPD. Как выяснилось уже перед самой публикацией, у меня на руках оказалась свежая версия панели и смысл там не только в двойной толщине ножек, про это я расскажу ниже в части насчёт мощности.

Ещё одну разницу в качестве демонстрирует задний отсек с кабелем. Тут видим не простую молнию с одним бегунком, а добротную влагозащиту и пару бегунков. Неявная мелочь, но это показатель внимания к деталям. Да и вообще, в какой-то ситуации она может здорово выручить.

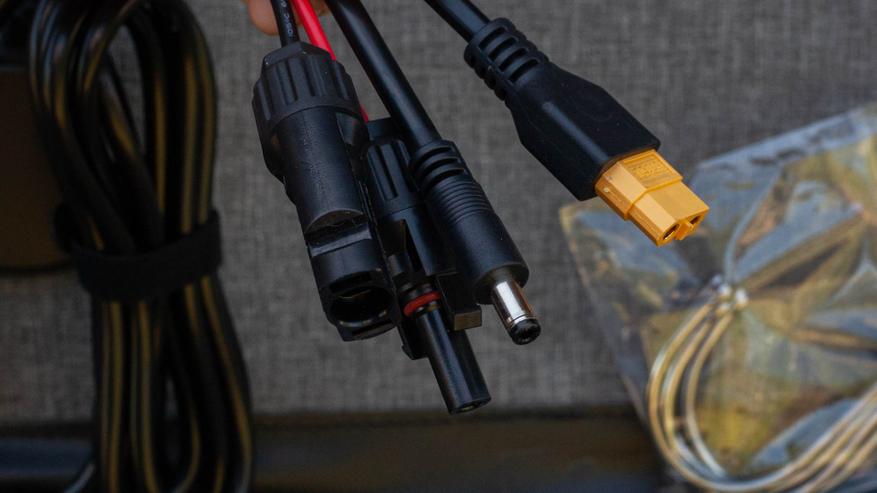

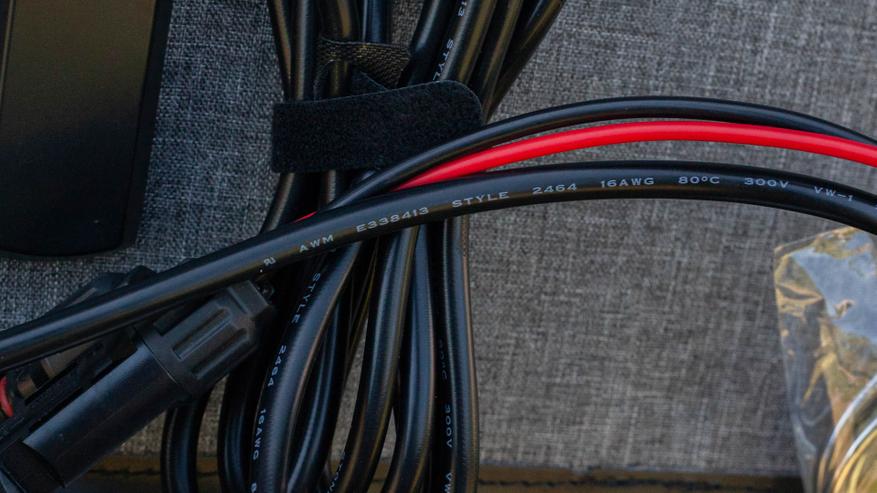

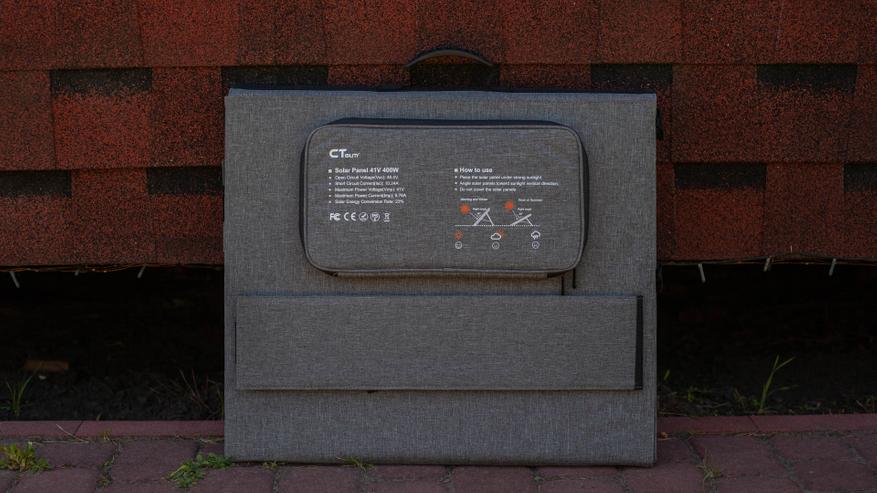

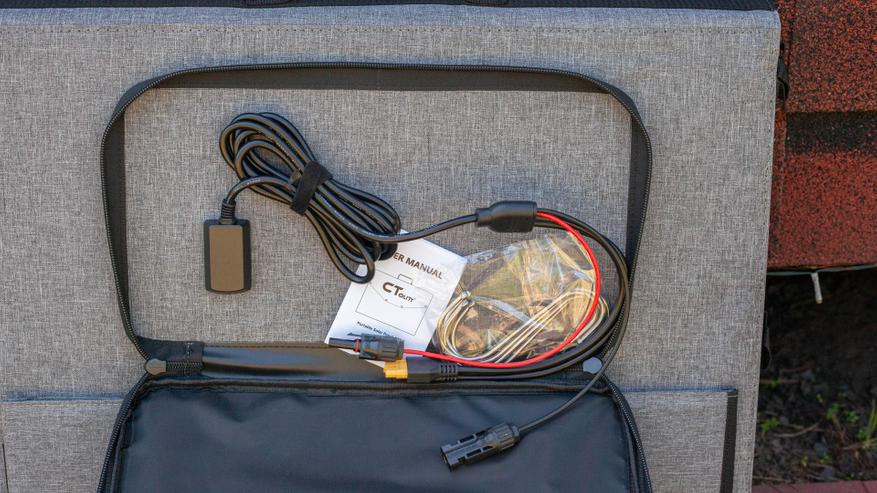

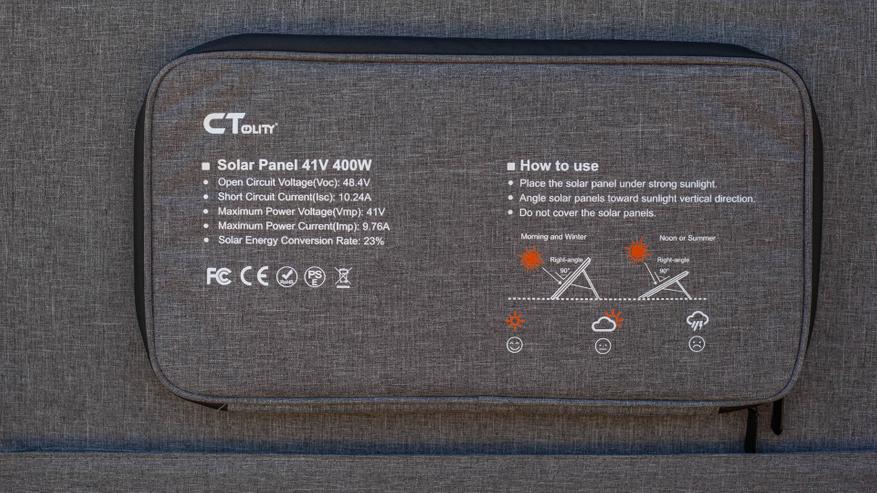

На поверхности отсека с кабелем продублированы основные характеристики панели и рекомендации по её правильной установке. Внутри видим кабель той же длины в 230см, что и в случае SP100, но теперь уже AWG16 (1,27кв.мм и 22А) вместо AWG18 (0.75кв.мм и 16А). На конце кабель расходится на вполне универсальный набор разъёмов: MC4, XT60 и штырьковый 5525.

Стоит уточнить — в отличие от младших версий тут нет выходов USB, предполагается что SP400 будет использована для зарядки флагманских супер-ёмких накопителей типа Ctolity AP2000 с его почти 3кВт выходной мощности, про который я рассказывал тут. Хотя я всё же не понимаю, почему бы не поставить какую-то понижайку и навесить на нее USB-C с 100 или даже 140Вт выходом. С учётом того, сколько выдает панель даже в неидеальных условиях это позволило бы в случае нужды заряжать кучу различных устройств, минуя посредника в виде накопителя энергии. С другой стороны, если у вас есть последний (а коли вы купили SP400, очевидно, что он есть), то логично было бы заряжаться от него.

Короче, отсутствие USB выходов меня не порадовало, но я не считаю это не критичным недостатком, так как всё равно можно заряжаться от накопителя напрямую или в байпасс-режиме, когда он тянет энергию из солнечной панели. Последнее ещё и правильнее будет, так как сгладит скачки мощности.

Зато теперь появился набор крюков для подвеса. Хороший поступок со стороны производителя, вполне могли продавать и без них. А крюки тут однозначно нужны, доверять такой вес обычной, пусть и толстой проволоке я бы никак не стал. И тут, кстати важный момент. У младших моделей панели расположены в один ряд и в случае, когда солнце стоит не особо высоко, добиться перпендикуляра к лучам можно просто с помощью ножек, ну разве что придётся подложить под них что-тот, подвешивать панель совершенно необязательно.

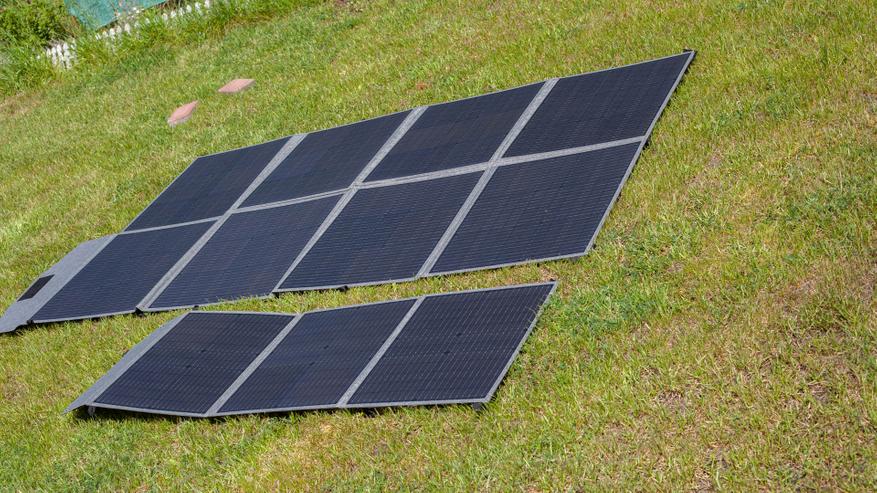

Тут же панель раскладывается в два ряда. И получается что ножки настраивают угол только верхнего ряда, а нижний может лежать неоптимально (это я вам покажу ниже, в части, касающейся проверки мощности). И вот тут-то как раз какая-то П-образная рама, в идеале с телескопическими боковинами, будет вполне уместна.

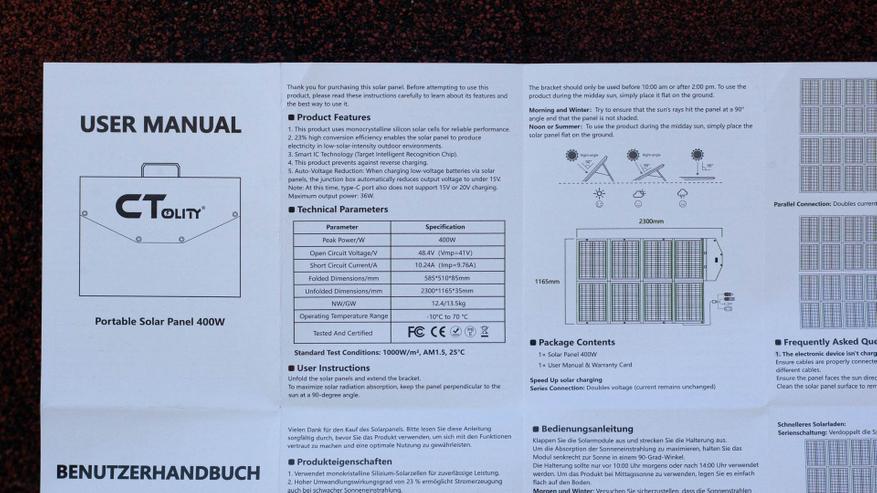

Руководство вполне детальное, но солнечная панель — штука достаточно простая и по большому счёта руководство тут лежит потому что он просто должно быть. Скорее всего, купив панель, вы заглянете в руководство лишь один раз и любопытства и все.

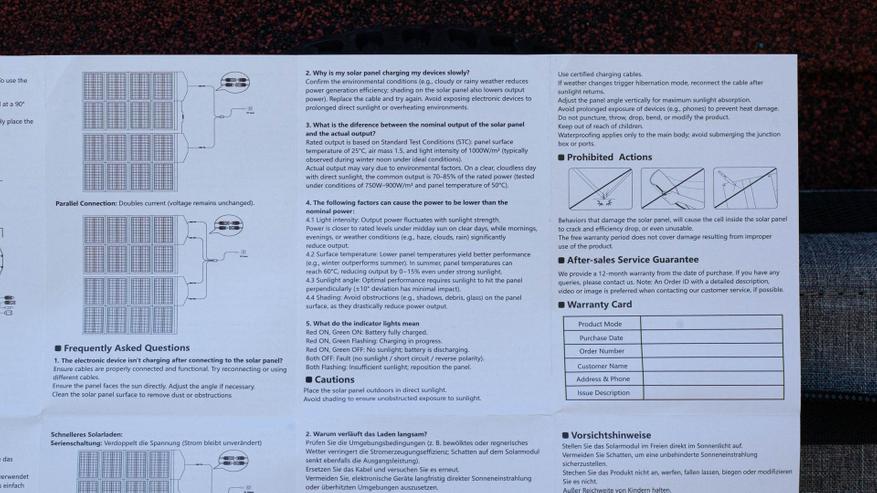

Важно! Присмотревшись, обнаружил что кусок руководства просто скопировали из SP100 — там упоминается про USB-C, которого в SP400 просто нет. Равно как я уверен что в панели нет понижайки для зарядки аккумуляторов и она не будет переходит ниже 15В, как написано в руководстве. А то еще подключите аккумулятор и запорите его…

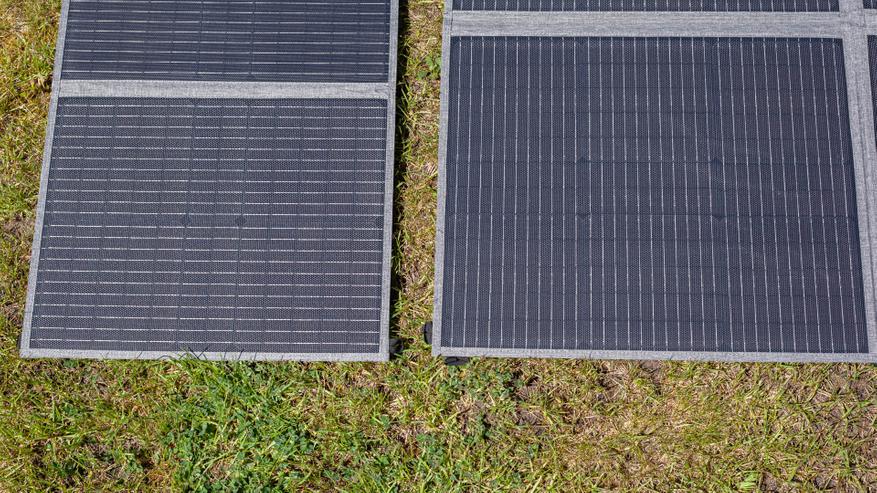

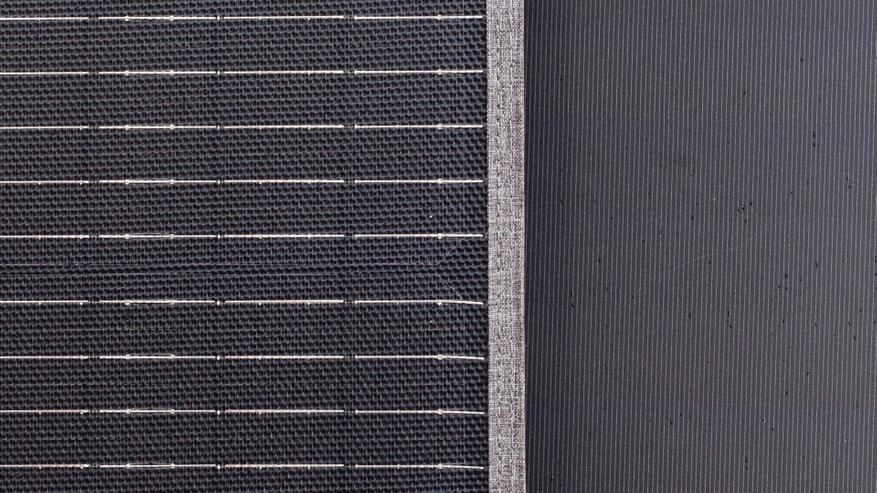

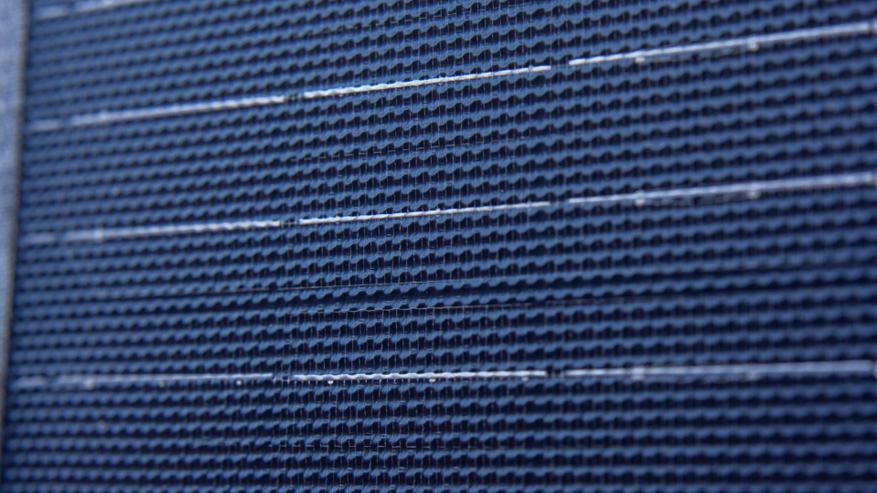

Ну и последнее, что хотелось бы сказать по поводу внешнего вида Ctolity SP400. Как я уже писал, у меня есть несколько солнечных панели, которые выдают обещанную мощность, и есть панели, которые не выдают её. Первые — монокристаллические, вторые поликристаллические. И отличаются они уже на уровне поверхности, разница наглядная. Для иллюстрации я воспользуюсь фотографией из обзора Ctolity SP100, тут обе версии одинаковые. Слева то, что нужна, справа же то, что предлагают обычно. Кстати, это ламинированная солнечная панель, соответственно у неё есть и влагозащита, конкретно же достаточная для дождя IP65.

Тест мощности Ctolity SP400

Площадь и мощность

Размер каждой из восьми панелей Ctolity SP400 равен где-то 55х45см, т. е площадь 0.25кв.м и суммарная площадь всей панели составляет 2 кв.м.

В центре европейской России на землю в идеальных условиях должно попадать около 1кВт-ч на кв.м. Кстати, проверил в руководстве, именно из такой вот круглой цифры и исходили, заявляя мощность в 400Вт. Хотя странно, при заявленных для панели 22% КПД это означает что теоретически панель может вытягивать даже больше, целых 440Вт.

А вот вблизи экватора, по найденной информации, речь идёт вообще о 2 килоВаттах солнечной энергии на квадрат. Было бы интересно посмотреть, что сможет выдать эта панель в таких вот условиях, вдруг получилось бы раскочегарить её Ватт этак на 600…

В нашем случае это говорит о том, что установка панели где-то в южных широтах России, должна дать изрядный прирост относительно центральной. В Астрахани-Сочи-Дербенте, глядишь, и 400Вт получится перешагнуть.

Утро

Ситуация, при которой накопитель энергии разрядился за вечер и ночь совершенно реальна, так что заряжать его будут с самого утра и поэтому разумно сделать утренний тест солнечной панели, чтобы узнать то, на что она способна в разное время суток. В качестве источника энергии использую тот самый царь-повербанк Ctolity AP2000, который может переварить и напряжение, и мощность, которую выдает панель. Размер у AP2000 под стать панели, равно как и вес — целых 20 кг.

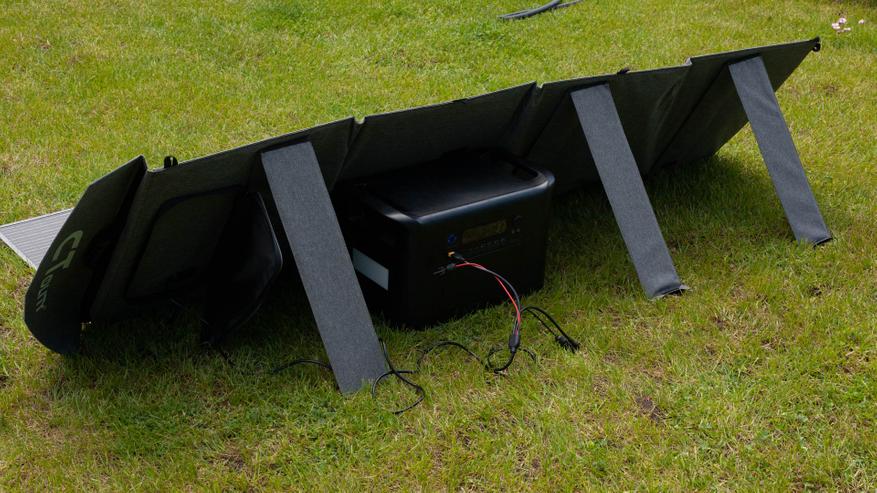

Обратите внимание, утром солнце еще невысоко и с помощью ножек можно задать перпендикуляр к нему лишь для верхнего ряда, то время как нижний смотрит вверх в небо под откровенно неправильным углом. И покуда солнце еще не добралось до зенита, для нормальной настройки угла обоих рядов приходится поднимать верхний настолько, чтобы можно было поднять и нижний, плюс подставлять что-то в середину, где ряды складываются. Помните, я выше писал про раму? Вот тут бы она пригодилась. Равно как нижнему ряду тоже не помешали бы короткие ножки.

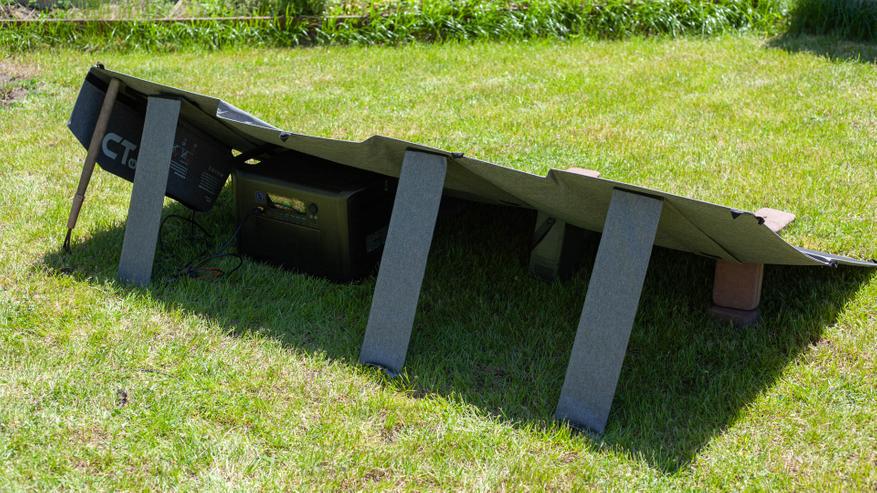

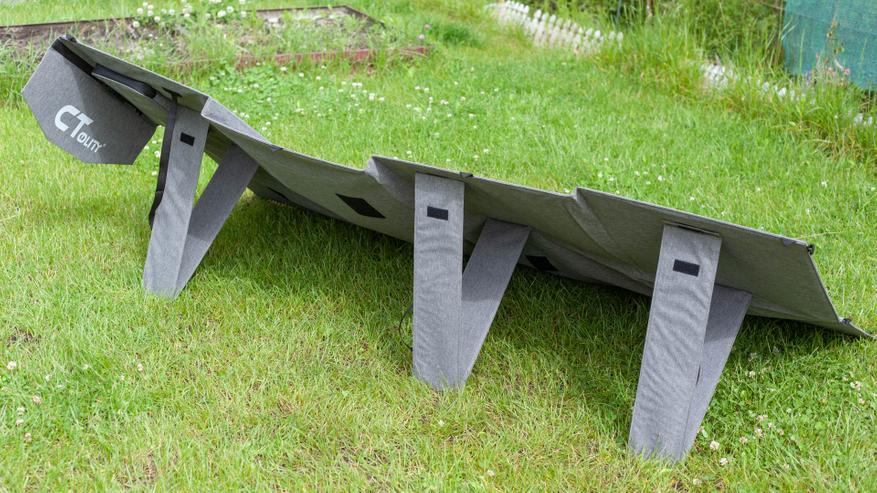

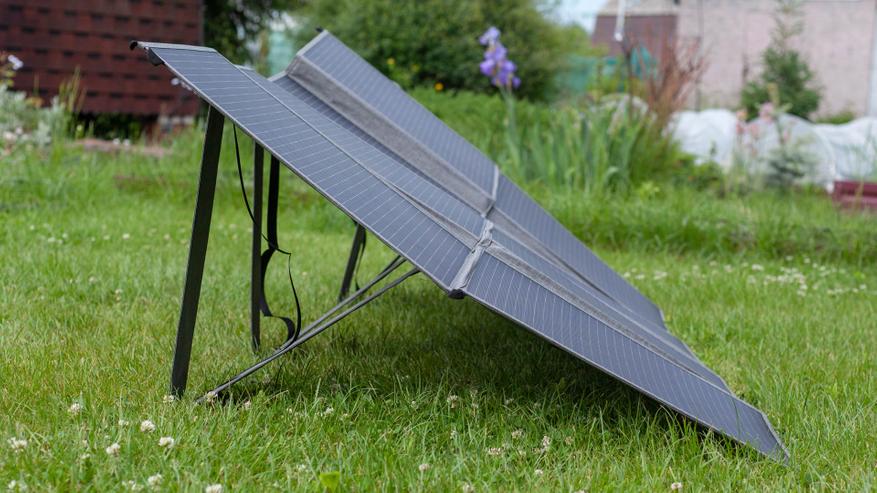

UPD. Абзац выше я написал до того как в самый последний момент обнаружил что складные ножки можно вывернуть и упереть в нижний ряд панелей тоже, подняв их! Так что вопрос стоящего под острым углом солнца изрядно решается. А уж настраивать под полуденное солнце при таком раскладе стало намного удобнее, не пришлось городить всякие подставки, как я делал в первый раз. Справедливости ради это все требует сноровки и, заклинаю, делайте все это без суеты, чтобы панель не лопнула. Идеально будет, если рядом найдётся кто-то, кто сможет подержать панели, пока вы выворачиваете и устанавливаете ножки, но я вполне справлялся и в одиночку.

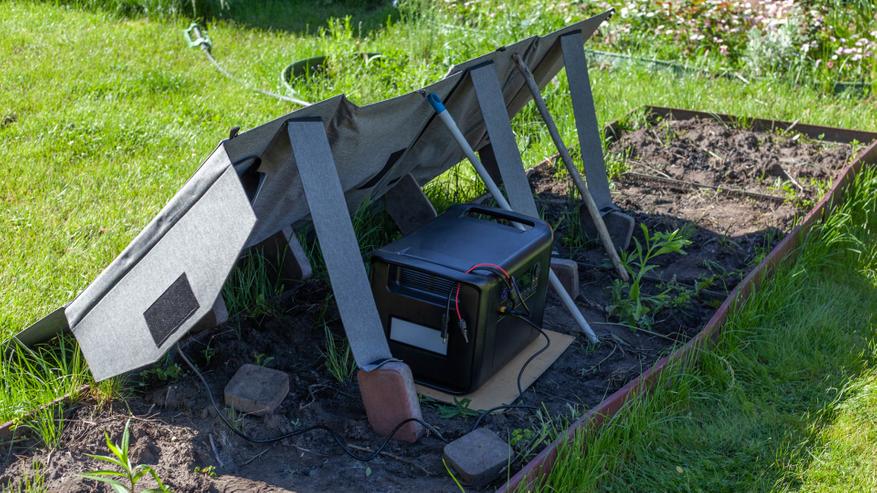

На первой паре фото панель стоит на грядке, с подложенными плитками от дорожке. А дальше уже видно, насколько лучше все стало выглядеть, когда я догадался вывернуть ножки. Нижний ряд сразу поднялся и не пришлось корячиться с плитками и кирпичами.

Как бы то ни было. Итак, 9 часов, 51 Чернозёмная параллель, 20 мая. 325 Ватт! Не то чтобы такая цифра была совсем уж неожиданной, потому что за считанные минут до этого я подключал SP100 и она выдала близкие к потолку мощности 84 Ватта. Но всё же, мне как-то непривычно было видеть такие цифры. 300 Ватт для меня всегда были чем-то, что получаешь из 220В сети, а тут разложил панель и на тебе…

Полдень

А вот полдень не то, чтобы разочаровал, но, увидев такие показатели мощности утром, я решил что зенит солнца разгонит панель на полную мощность. Может оно бы и случилось даже на моей широте, не будь на небе лёгкой дымки (см фото) и будь в календаре конец июня.

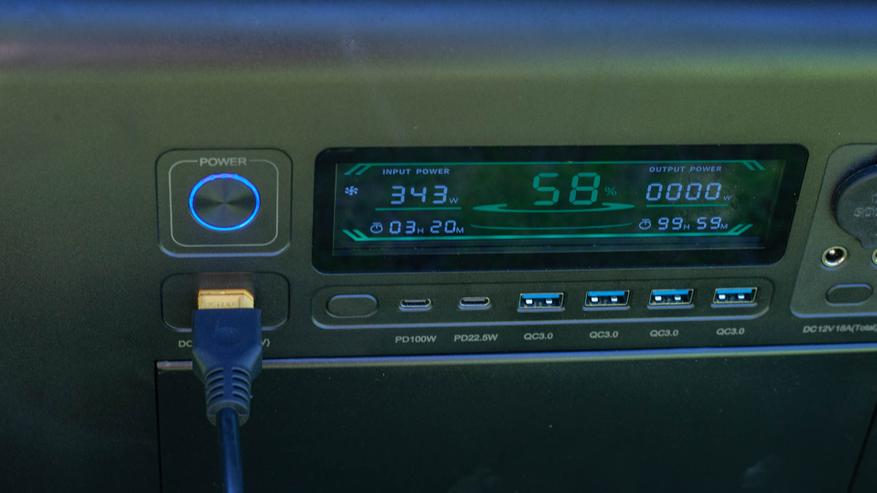

Да, полуденное солнце подкинуло панели мощности, но не кардинально. Максимум, что я смог увидеть, было 343 Ватта. Справедливости ради, SP100 за несколько минут до того выдала 90 Ватт, на 10% меньше заявленного. Если экстраполировать эту математику на SP400 и принять что она тоже отдаёт на 10% меньше, то её пиковая мощность должна составить 380 Ватт.

Если честно, впрочем, я полностью убежден, что в иных обстоятельствах (широта, время года, чистота неба) панель выйдет на расчётную мощность.

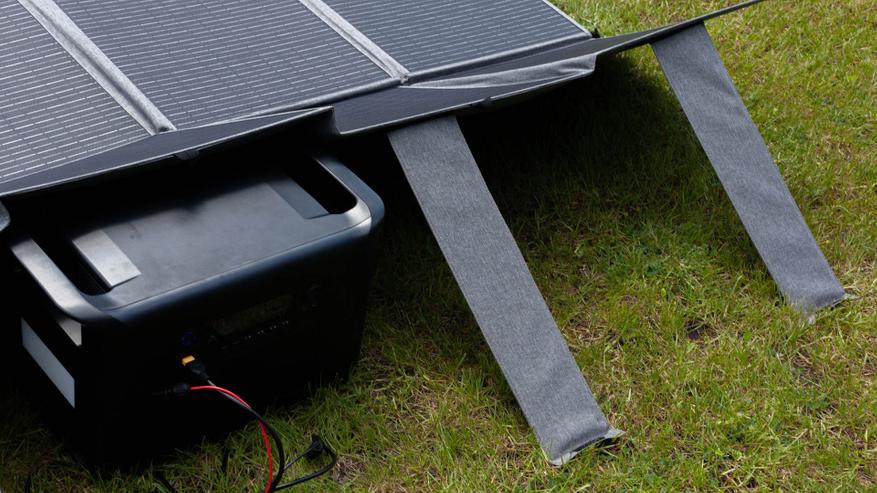

Важно! Если вы заряжаете что-то от солнечной панели, то прячьте это устройство в тень. Все виденные мной накопители энергии сделаны из черного пластика и будут моментально раскаляться. Тот же AP2000 спустя буквально минуту на солнце выдал ошибку перегрева батареи и начал крутить вентилятор. Поставить накопитель можно в идеально подходящее для этого место, где нет ножки и он будет работать заодно и подставкой, приподнимая этот сектор панели на нужный угол.

Облачность

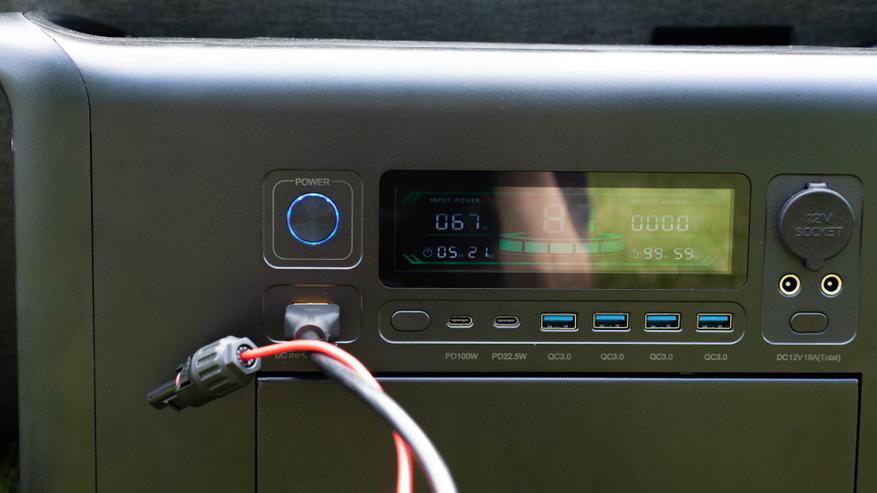

Небо-то не всегда чистое, правильно? А заряжать надо. Для наглядности, случай такой вот облачности. Не откровенный непробиваемый ковер, но просто изрядная такая переменная облачность. Смотрите фото ниже, от панели даже тени нет. И в таких обстоятельствах Ctolity SP400 выдала определённо больше, чем я рассчитывал! Цифра, впрочем изрядно усреднённая, потому что облака движутся, да и их толщина изрядно влияет на цифру. Но эти 67Вт были получены, когда солнца вообще даже не было видно. Не супер-толстое дождливое облако, просто облако, уточню.

Общие впечатления

Ctolity SP400 — панель весьма специфическая и заточенная исключительно под мощные и ёмкие накопители энергии (portable power stations), в первую очередь под тот же фирменный AP2000. Вход у популярных недорогих накопителей на 300 и 600Вт-ч обычно ограничен 30 Вольтами и они сразу уйдут в ошибку по перенапряжению. А вот входы моделей ёмкостью от килоВатт-часа и выше обычно вполне могут потянуть 41В зарядное напряжение (у того же AP2000 потолок в 60 Вольт, к примеру) и мощность зарядки SP400 будет под стать такой огромной ёмкости.

Да, я так и не увидел заявленных 400Вт, но так сейчас и не середина лета — и я обязательно попробую через пару недель, добавлю в комменты итоги замеров… Но я рассчитываю, что в жаркий июньский-июльский полдень я смогу увидеть обещанные цифры, потому что даже в неидеальных условиях SP400 выдала весьма близкую к своему потолку мощность в 343Вт. А тот факт, что она утром смогла выдать неожиданные для меня 325Вт, означает что, к примеру, 2кВт-ч накопитель в теории можно будет зарядить часов этак за 8 при условии чистого неба. А летом-то светает рано, и если есть возможность выставить панель часов этак в 7, то заряжен он будет уже вскоре после полудня. А обычная солнечная панель на 100Вт заряжала бы его целые два световых дня в лучшем случае!

+ монокристаллическая, что даёт существенно более высокий КПД по сравнению с поликристаллическими

+ смогла выдать 325Вт утром

+ внешнее качество изготовления (ткань, пошив)

+ ETFE ламинация

+ возможность вывернуть ножки и поднять нижний ряд панели, во многих случаях избавляет от необходимости городить подставки

+ кардинально меньшая цена по сравнению с панелями с аналогичной мощностью

— невнимательный подход к составлению руководства, часть из него осталась от младших моделей
