Рецепт по добавлению басов: обзор активного сабвуфера Radiotehnika Alfa 1.05

Домашние стерео системы с полочной акустикой не всегда хорошо показывают себя в низкочастотном диапазоне, это проблема небольшого размера излучателей и объема корпусов колонок. Но есть рецепт по усилению басового регистра — добавить в систему активный сабвуфер. С ним просмотр фильмов со спецэффектами и прослушивание насыщенных басами треков станет интереснее. Сегодня познакомимся поближе с компактным активным сабвуфером Alfa 1.05 от бренда Radiotehnika. Модель построена на 8-дюймовом длинноходном НЧ динамике с полипропиленовым диффузором и 60 Вт усилителе мощности класса D. Посмотрим в кратком обзоре ниже на возможности сабвуфера.

Технические характеристики

Упаковка и комплектация

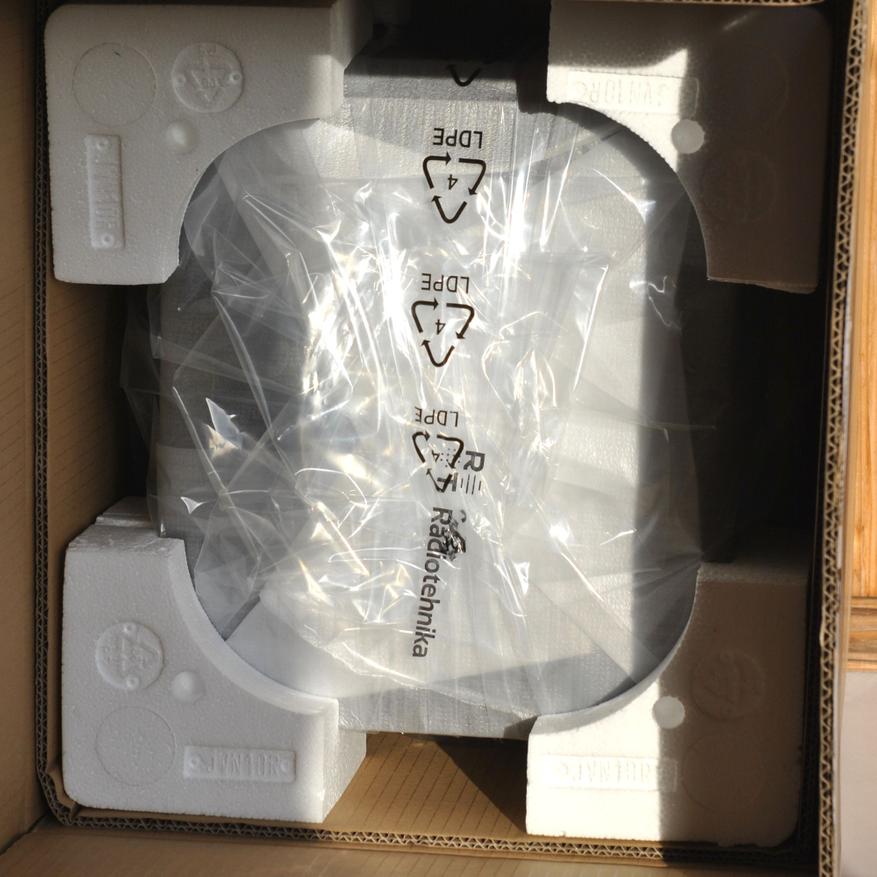

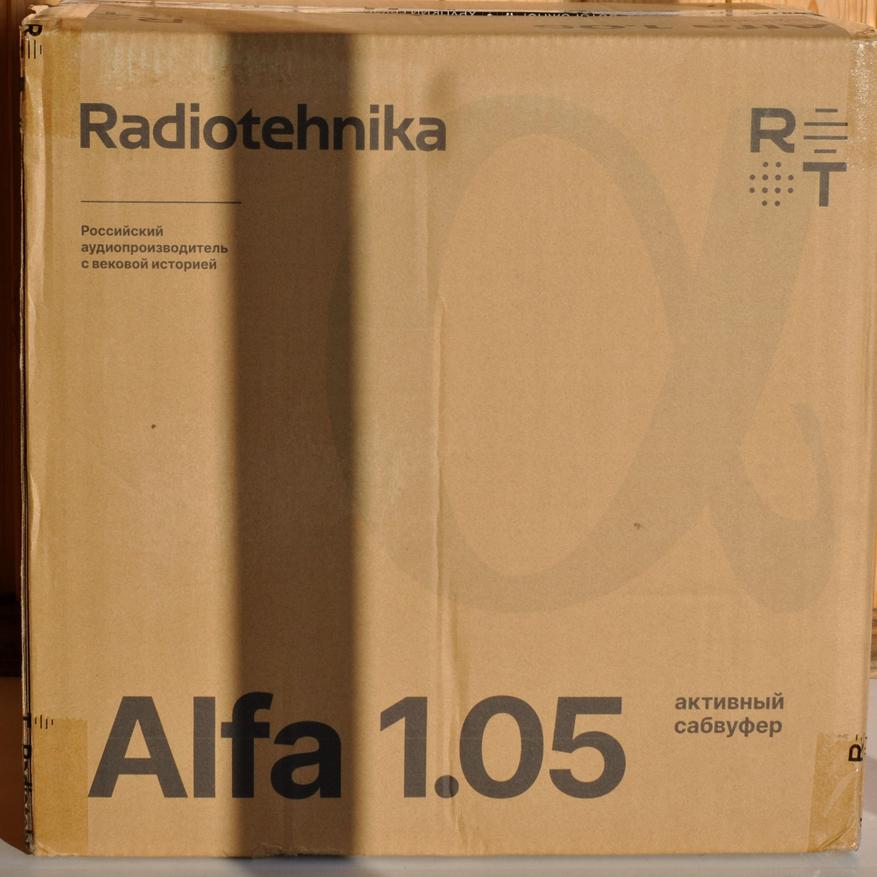

Коммерческая упаковка оформлена в духе бренда (внутри пенопластовые вставки):

Изготовлен товар в Китае. Гарантийный срок 1 год. Цвет внешней отделки только «черный ясень».

Комплектность:

Сабвуфер Alfa 1.05 с защитной панелью, руководство пользователя на русском языке и кабель для питания (1,8 м с разъемом IEC 60320 «восьмерка»). Кабеля входного сигнала (RCA) в комплекте нет, сначала нужно определиться с местом установки сабвуфера, потом искать кабель подходящей длины.

Внешний вид и управление

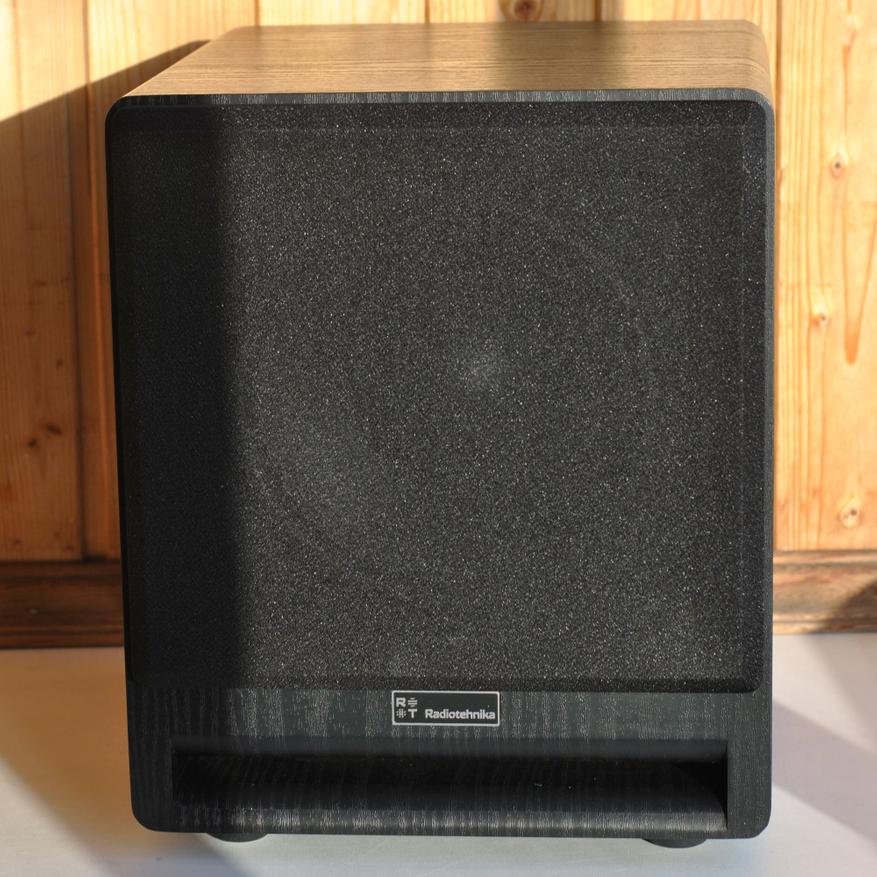

Alfa 1.05 младшая модель активного сабвуфера у Radiotehnika, из серии акустических систем Alfa, где так же есть старший его брат, сабвуфер Alfa 1.04. Модель предназначен для работы в компактных стерео системах «трифоник», поэтому и корпус относительно небольшой (но тяжелый). Ширина Alfa 1.05 27 см, высота 33 см, глубина 30 см. МДФ, покрытый виниловой пленкой с неглубокой текстурой, при постукивании — звук глухой.

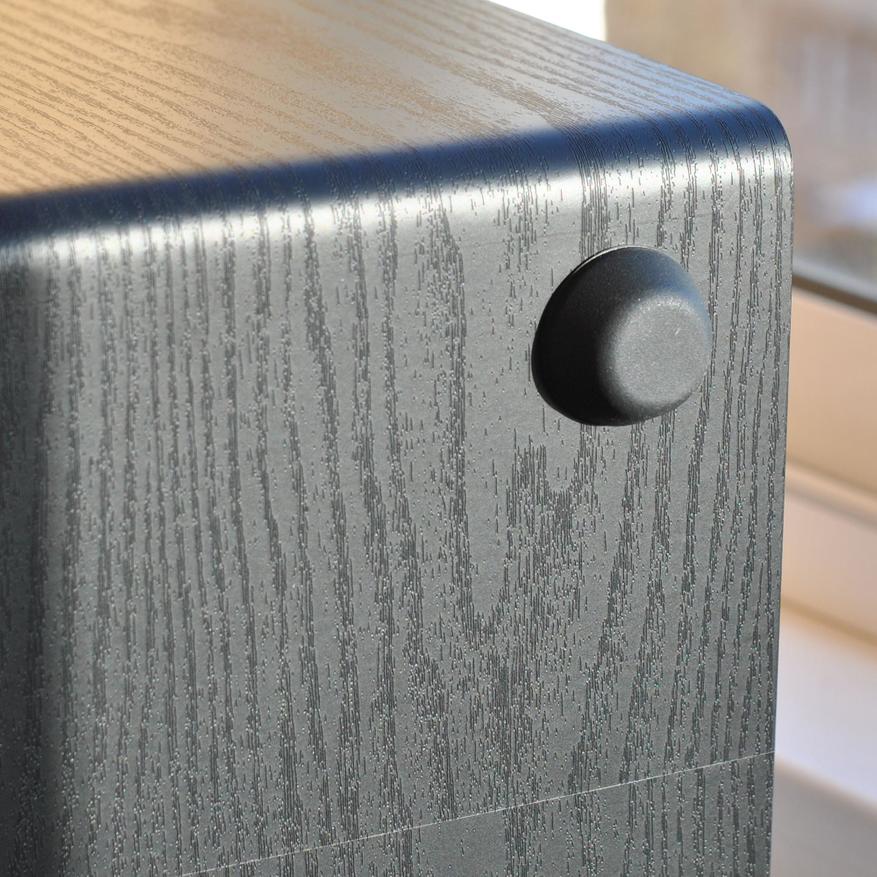

Углы скруглены, пленка приклеена ровно (шов снизу), стоит корпус на массивных резиновых опорах выстой 1,5 см (дополнительная виброразвязка).

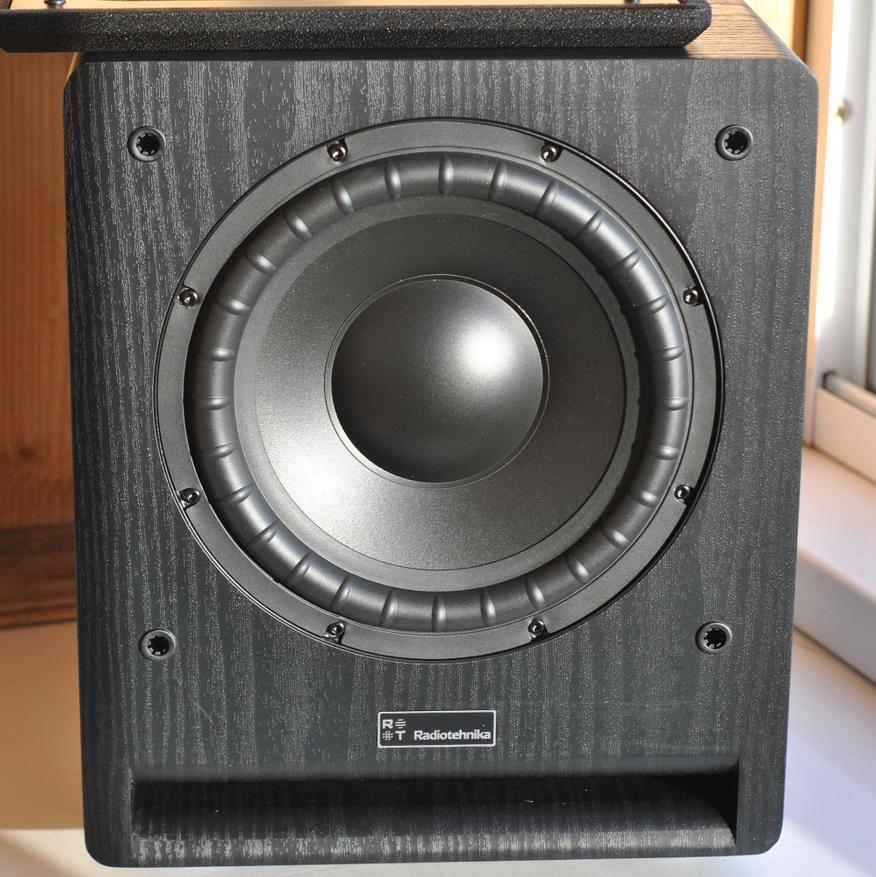

Динамик с крупным колпачком и широким резиновым подвесом с ребрами жесткости, диаметр 170 мм по центру подвеса. Диффузор жесткий. Под ним щелевой порт фазоинвертора (эквивалентен по площади примерно 6-7 см трубе), причем на порту есть раструб, чтобы уменьшить завихрения воздушного потока (а с ними и посторонние шумы).

Порт спереди, это не мешает расстановке в комнате рядом со стенами.

Размеры по сравнению с активными полочными двухполосными колонками S-10NA Radiotehnika (примерно такой стерео компаньон будет для такого сабвуфера).

Измеренная масса саба: 9,8 кг.

На задней стенке алюминиевая панель (13х12,5 см) со всеми разъемами (надписи локализованы):

Сигнал от источника или предварительно усилителя подается по линейному входу (RCA), есть автоматическое включение при появлении входного сигнала, переключатель фазы для согласования с колонками в помещении, плавная регулировка громкости и частоты раздела (40-120 Гц). Диапазон входного напряжения питания довольно широкий: AC 100-240 В.

Внутреннее устройство

Снимем алюминиевую панель с разъемами, на ней смонтированная электронная часть Radiotehnika Alfa 1.05.

Оцениваем толщину стенок из МДФ:

Почти 2 см, солидно, это придает ощутимую жесткость такому небольшому корпусу.

На динамике стоит дополнительный (видимо экранирующий) магнит, керн магнитной системы без вентиляции:

Внутри корпуса добавлен поглощающий энергию стоячих волн материал (синтепон).

Плата (точнее две) с электронной начинкой:

Видим импульсный сетевой блок питания с входным фильтром (есть реле для автоматического включения) и смонтированный сразу за ним моно усилитель класса D. Используется высокопроизводительный чип NTP8230G от Neofidelity. Питание чипа 7-28 В DC, выдает 2х30 Вт в стерео. Для обработки аудио сигнала используется микросхема MS5358 с 24-битным АЦП.

Эксплуатация

Перед началом эксплуатации сабвуферу нужно выбрать место установки там, чтобы он не выделялся на фоне звука акустики, а только лишь дополнял ее на басовом регистре. Придется потаскать его по комнате (направленность не так важна), запустив звуковой генератор или трек с постоянно басовой линией. Нужно найти место, где не будет излишнего «бубнения» или провалов на НЧ диапазоне (на месте прослушивания). Бас должен дополнять сцену, а не перетягивать внимание. Переключайте фазу (0° на 180°), чтобы бас синхронизировался со стерео колонками. Об этом есть раздел в инструкции.

Активный сабвуфер Radiotehnika Alfa 1.05 тестировался в двух вариантах компоновки стерео системы в комнате 18 кв. м.

Первая система:

Пассивные двухполосные колонки (АС Микро Александрова) + усилитель мощности 50 Вт Radiotehnika RTM02 (там есть выход для активного саба и выход предусилителя). Источники: цифровой плеер, ПК и ТВ по HDMI. Стык с колонками около 100 Гц.

Вторая система:

Активные колонки Radiotehnika S-10NA (в них усилитель 30 Вт и выход для сабвуфера). Источники сигнала такие же. Стык в районе 90-100 Гц.

Сабвуфер Alfa 1.05 показал себя (в обоих случаях) хорошим вариантом для владельцев небольших помещений, которым нужен ощутимый бас без лишних призвуков и без громоздких конструкций. Да, нужно поискать место, где его потенциал раскроется и настроить срез с колонками, зато получаем определенный фундамент и телесность на низких частотах. Теперь фильмы/игры со звуковыми спецэффектами производят должное впечатление, а музыка на небольших полочных колонках (даже S-20N дополнит басами) звучит более масштабно.

Измерения

Измерим (микрофон Behringer ECM8000) АЧХ сабвуфера без учета отражений, но с учетом вклада в отдачу порта фазоинвертора:

Сабвуфер укладывается в заявленный частотный диапазон со спадом 3 дБ причем с равномерной отдачей. Порт настроен между 30 и 40 Гц.

Измерение частоты срезы в трех положениях регулятора:

ФВЧ справляется и у динамика нет паразитных излучений в СЧ диапазоне.

Потребление от сети в режиме фонового прослушивания:

А чтобы не думать включен сабвуфер в сеть или нет, доступен режим автоматического включения по сигналу на входе.

Заключение

Активный сабвуфер Radiotehnika Alfa 1.05 — пример, как компактное устройство может значительно преобразить звуковую картину без радикальных изменений в домашней аудиосистеме и без загромождения пространства небольшой комнаты. Для небольших полочных/настольных акустических систем вариант добавить баса, как у напольников. Тут корпус без вибраций, щелевой порт без призвуков, простой вариант подключения (линейный), энергоэффективный усилитель. Да, тут не самая высокая мощность усилителя, но Alfa 1.05 не претендует на роль решения для больших залов или экстремально мощных систем, но в своей нише (небольшие и средние комнаты) показывает отличный результат. Если вы ищете способ обогатить звучание существующей аудиосистемы без серьёзных вложений и перепланировок стоит рассмотреть активный сабвуфер в пару к полочной стерео акустике.

Продается модель на разных торговых площадках и у официальных дилеров бренда.

Спасибо за просмотр. Удачных покупок!
