Почему в электрической вилке иногда есть отверстие

Современное жильё трудно представить без электричества. С бытовой техникой мы сталкиваемся каждый день. Если присмотреться внимательнее к электрической вилке некоторых электроприборов, то помимо контактных штырей можно заметить небольшое отверстие. Многие считают его просто случайной деталью или производственным браком, но на самом деле у этого элемента есть чёткое функциональное назначение. Давайте рассмотрим, для чего оно нужно.

Сначала небольшая предыстория. До появления привычных нам розеток и вилок первые электроприборы подключались к электрической сети сначала напрямую, затем с помощью ламповых патронов. Такой способ подключения был не самым удобным и безопасным, и с развитием электротехники возникла необходимость в более надежном и универсальном решении. В 1904 г. инженер Х.Хаббелл запатентовал штепсельное соединение, которое стало прообразом современных розеток и вилок. Но повсеместное использование этого изобретения началось лишь в 1920-х гг., после окончания Первой мировой войны. Электрификация различных стран происходила неравномерно. Каждая страна разрабатывала свои собственные стандарты и оборудование для электросетей, либо просто приобретала их у других государств. Это привело к появлению огромного разнообразия типов вилок и розеток по всему миру, которые отличались по форме штырей, пропускному току и напряжению. И это создало ещё значительные неудобства для потребителей, особенно в условиях международной торговли и путешествий. Представьте себе ситуацию, когда для подключения своего электроприбора в другой стране вам потребуется целый набор переходников!

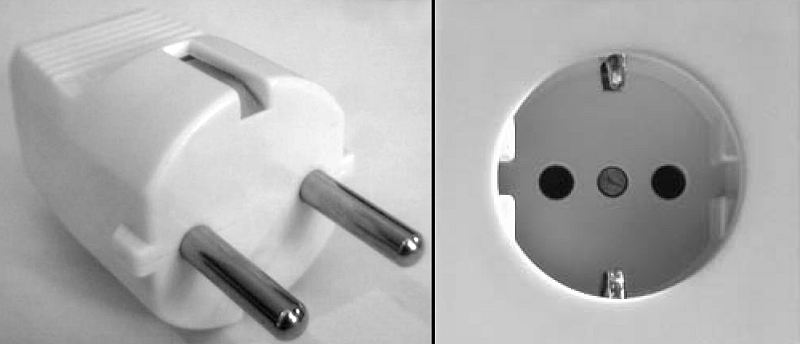

В целях повышения безопасности современные производители электроприборов всё чаще оснащают их вилками с заземляющими контактами. Заземление является важным элементом защиты от поражения электрическим током в случае неисправности прибора. Распространенной системой вилок и розеток с заземляющими контактами является «тип F» (или «Schuko» — от нем. Schutzkontakt: «защитный контакт»). Вилка оснащена не только двумя штырями для электрической фазы и нуля, для заземления сверху и снизу у неё имеются две плоские контактные скобы.

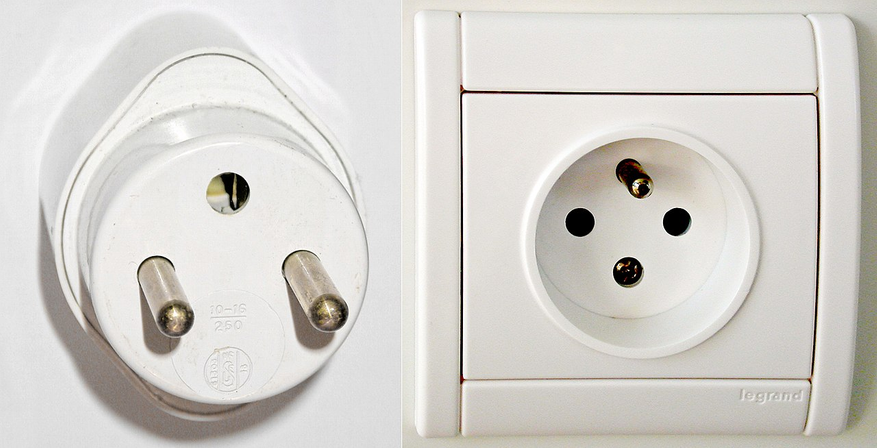

Во многих государствах Европы распространено соединение «типа E», которое ещё называют «французским стандартом». В данном типе розеток контакт заземления — это штырёк, находящийся в верхней части розетки. При включении вилки в розетку этот штырь должен войти в то самое отверстие (которое нас интересовало). Такое расположение элемента заземления предотвращает некорректное подключение электроприборов. К примеру, некоторые модели газовых котлов могут функционировать неправильно или не работать вовсе при нарушении полярности. Соблюдение полярности также важно в случаях, когда выключатель или предохранитель размыкает только один провод, оставляя второй подключенным. Неправильное подключение фазы может привести к тому, что даже при выключенном состоянии на устройстве будет сохраняться опасное напряжение.

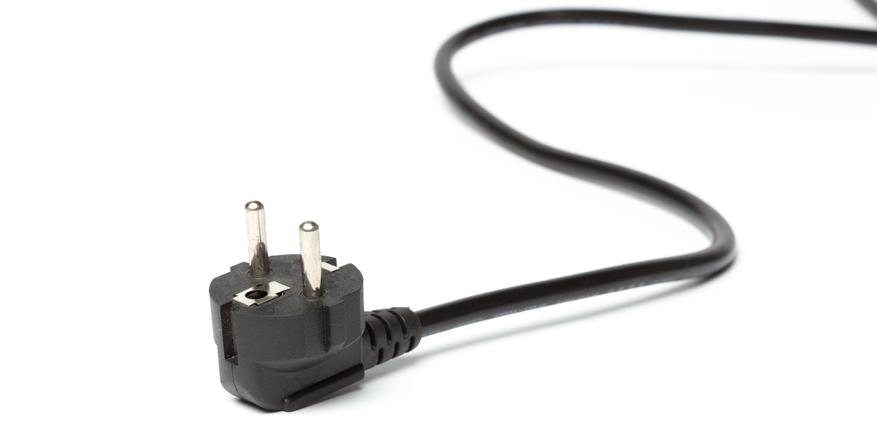

В современной бытовой технике во многих странах часто используется комбинированная вилка, соответствующая стандарту CEE 7/7. Она представляет собой гибрид, объединяющий в себе особенности двух стандартов: CEE 7/4 (известного как «Schuko») и CEE 7/5 (французского типа) — боковые элементы заземления и отверстие под штырь. Такая конструкция позволяет вилке быть совместимой с обоими типами розеток. Очень удобно и практично.

Итак, интересующее отверстие в вилке — это не случайный элемент, а важная деталь, повышающая безопасность электросоединений и обеспечивающая совместимость с различными типами розеток. Знание этих нюансов делает нашу жизнь более комфортной, а главное — безопасной.

Спасибо за прочтение.
