Всем привет! В этом обзоре расскажу об интересном приборе, который позволит обеспечить одновременный мониторинг температуры и влажности в разных жилых (и не очень) помещениях, на улице и прочих местах. Речь пойдет о термометре-гигрометре ITH-20R с тремя беспроводными выносными датчиками и проводными сенсорами.

Устройство с таким количеством датчиков и сенсоров будет полезно, например, на даче, когда нужно одновременно отслеживать температуру и влажность в доме, в подвале, в бане, сарае, на улице итд.

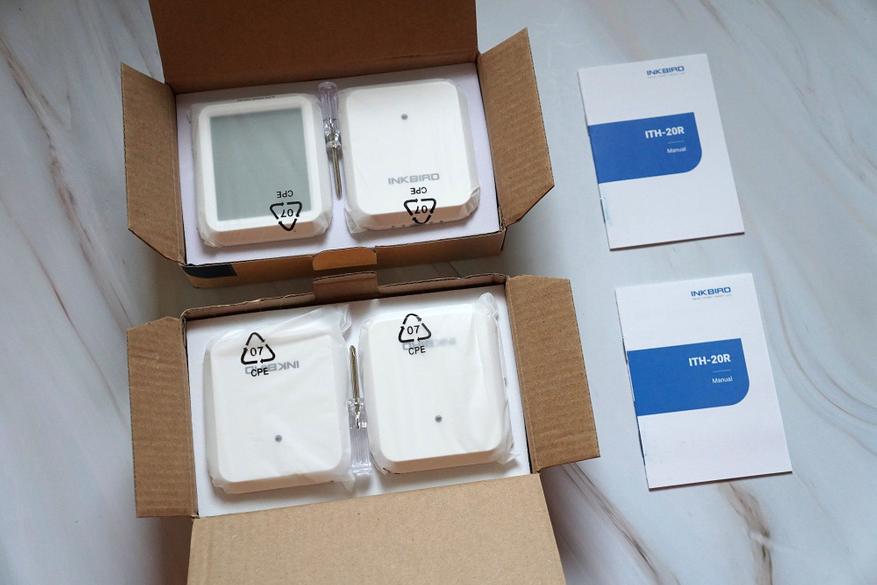

Комплект ITH-20R с тремя датчиками поставляется в двух коробках, в одной идет сама станция и один датчик, а во второй два оставшихся:

Все очень аккуратно и хорошо упаковано, прямо приятно брать в руки:

Комплектация состоит из следующих элементов: основной блок с дисплеем, 3 дистанционных датчика, 3 проводных щупа-сенсора к датчикам, пара мелких отверток, инструкции (на англ.языке):

Характеристики:

  • Модель: ITH-20R
  • Максимальное количество подключаемых датчиков: 3
  • Способ связи с датчиками: радиоканал 433МГц
  • Диапазон измерения температуры для основного блока: -20°С ~ 60°С
  • Диапазон измерения влажности для основного блока: 10% ~ 95%
  • Диапазон измерения температуры для внешнего датчика: -40°С ~ 70°С
  • Диапазон измерения влажности для внешнего датчика 10% ~ 95%
  • Диапазон измерения температуры для проводного сенсора: -50°С ~ 125°С
  • Точность отображения температуры: 0,1°С
  • Точность измерения температуры: ± 1,0°С
  • Точность измерения влажности: ± 5%
  • Дистанция связи с внешними датчиками: до 90м.
  • Питание: 2xAAA

Основной блок с LCD монитором и сенсоры выполнены из очень качественного пластика цвета слоновой кости и имеют одинаковый размер и форму:

На внешней стороне каждого датчика размещен светодиод сигнализирующий о передаче измеренных данных, а снизу расположены отверстия для доступа воздуха и порт для подключения дополнительного проводного сенсора:

 На задней части основного блока есть подставка, крышка доступа к батарейкам и кнопки управления. На датчиках крышка батарейного отсека фиксируется четырьмя винтами (для этого и нужны комплектные отвертки) и их можно использовать на улице под навесом (без прямого попадания осадков). Обе коробочки можно повесить на стену, для этого сверху есть специальное отверстие:

Подставка позволяет поставить монитор в такое положение:

Станция имеет три кнопки управления: выбор канала, переключение между C° и F, отображение MIN и MAX значений зафиксированных температуры и влажности по всем датчикам и сенсорам. Длительное нажатие кнопок, также имеет эффект: можно сделать сброс всех каналов связи, изменить режим фиксации MAX/MIN значений:

Размеры:

 Вес (без батареек):

 Под крышками:

На датчике есть дополнительная кнопка TX, длительное нажатие которой обнуляет синхронизацию с основным блоком, если, например, его нужно подключить к другой станции:

После установки батареек в станцию в течении 5сек. отображаются все символы (самотест дисплея):

Практически сразу, в нижней части дисплея, отображается информация от внутреннего сенсора самого основного блока. Если на доступном расстоянии соединения нет работающих внешних датчиков, то в верхней части экрана отображаются прочерки:

небольшой комментарий: на некоторых фотографиях ниже, неиспользуемые секторы дисплея выглядят достаточно заметными, на самом деле глазом их практически не видно, это просто особенность фотографий LCD дисплея при естественном освещении.

Если вставить батарейки во внешний датчик, то через полминуты на дисплее монитора начинает отображаться информация о температуре и влажности его сенсоров. Соединение происходит по радиоканалу с частотой 433Мгц. Всего можно подключить три внешних датчика одновременно. Для экономии батареи и максимально длительной автономной работы датчиков и основного блока от батареек, передача сигнала от датчиков идет с периодичностью около 40 секунд. Когда датчик отправляет «порцию» данных, на нем мигает красный светодиод, а при приеме основным блоком вверху дисплея отображается символ приема. На дисплее можно увидеть номер канала, к которому подсоединен датчик с которого отображаются данные и уровень заряда его батареек:

Установив батарейки во все три датчика я положил их в ряд с основным блоком и дал полежать около 10 минут, чтобы проверить насколько у них будут совпадать данные измерений:

Канал 1:

Канал 2:

Канал 3:

Видно, что есть некоторое расхождение на датчике второго канала, но оно не превышает пол градуса, а расхождение по влажности на 5% с основным блоком, вероятно обусловлено тем, что у датчиков «забор» воздуха идет снизу, а у основного блока с задней стороны корпуса.

Отображаемые на дисплее каналы можно менять вручную с помощью кнопки CH/R, но если выбрать канал CH8 и больше кнопку не нажимать, то устройство начнет, в автоматическом режиме, последовательно с периодичностью 5 секунд, отображать температуру и влажность со всех подключенных датчиков и сенсоров. Если связь  с каким либо датчиком потеряна (например, сели батарейки), то примерно через 10 минут после этого на дисплее основного блока, при отображении данных с сенсора, будут показаны прочерки. Что касается дальности разносил центральный блок и внешний датчик на расстояние 30 метров, через 4 стены, прием был уверенный ничего не терялось.

В таком режиме периодической пакетной передачи данных, а также наличие LCD дисплея с низким потреблением, по личному опыту, позволяют подобным устройствам работать от одного комплекта батареек до двух лет.

Сравнение с другими термометрами-гигрометрами:

Отмечу, что цифры на мониторе ITH-20R большие и хорошо читаются, но т.к. дисплей является LCD, углы обзора у него достаточно скромные и нет никакой подсветки:

 Подключение к датчикам внешних проводных сенсоров (которые идут в комплекте), длиной целых 2 метра, существенно увеличивает количество точек измерения температуры (влажность они не измеряют):

Кроме этого, появляется возможность измерения температуры во влажной среде или даже под водой, т.к. сами сенсоры герметичны:

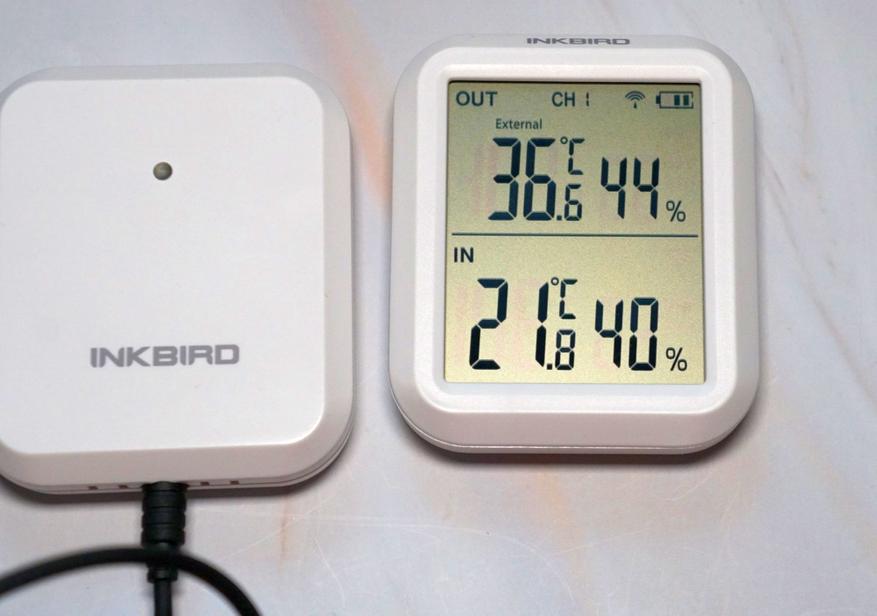

Для проверки точности засунул внешний сенсор подмышку и подержал около 5 минут, измеренная температура 36.6°С и выше не поднималась. Как видно на фото ниже, при отображении температуры с проводного сенсора подключенного к датчику отображается надпись «External»:

Каждый внешний датчик с подключенным проводным сенсором, передает на основной блок как данные о температуре и влажности измеренные собственным сенсором, так и температуру с подключенного проводного сенсора. Фактически, используя три датчика с тремя сенсорами и основной блок мы получаем в одном комплекте возможность измерения температуры в 7(!) точках, а влажности в четырех.

Добавлю, что внешний блок фиксирует MIN и MAX измененные значения с каждого датчика и сенсора можно выбрать в каком режиме он будет это запоминать: только за последние 24 часа или за весь период работы «All-Time» (с момента установки батареек). Какой режим выбран отображается на дисплее:

Функция MIN и MAX очень полезна при отслеживании того, какая максимальная или минимальная температура была зафиксирована на улице. Можно еще, например, проверить работу холодильника, поместив датчик в верхнюю камеру, а сенсор в холодильник:

Оставив на некоторое время узнаем как хорошо холодильник справляется со своей работой:

 Разобрав датчик можно увидеть, что качество сборки очень высокое:

На основной плате в левом верхнем углу расположен радиомодуль с достаточно большой спиралью-антенной, которая и обеспечивает большую дистанцию передачи измеренных показаний:

 Сенсор температуры и влажности находится на обратной стороне платы рядом с портом подключения внешнего проводного сенсора:

Купить данное устройство можно на Aliexpress: INKBIRD ITH-20R с тремя датчиками

Официальный Веб-сайт: Inkbird Smart Home Life

Официальная VK группа для получения русскоязычной техподдержки и информации: Vk INKBIRD

В целом устройство ITH-20R с тремя внешними датчиками и дополнительными сенсорами мне  очень понравилось, продуманный и большой функционал; качественное изготовление; возможность измерения температуры в семи разных точках, а влажности в четырех; настройка хранения MIN/MAX температуры; большой диапазон измерений; высокая дальность передачи измеренных данных (в отличие от подобных моделей с BT модулями), хорошая точность и длительная автономность делают девайс весьма полезным в профессиональном и домашнем использовании.
