Обзор Wi-Fi- и RF-модуля выключателя Hiper Switch M03

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Комфортный дом и бытовая техника

В современной квартире или доме при проектировании, все чаще устанавливают системы «умного» дома. А как быть, если ремонт давно сделан, но хочется управлять светом или другим электроприбором дистанционно? Для этих целей подойдут «умные» модули, которые могут обеспечить практически любой прибор функцией дистанционного управления. Об одном варианте, Wi-Fi и RF модуле выключателе HIPER Switch M03 и пойдет речь в этом обзоре.

Поставляется модуль в небольшой картонной коробке:

 На упаковке сразу можно увидеть всю техническую информацию о устройстве:

Технические характеристики:

  • Модель: HDY-SM03
  • Поддержка беспроводных интерфейсов: Wi-Fi 2.4; Радиоканал: 433,92Мгц
  • Поддерживаемая мощность: до 2.5кВт (ток 10А)

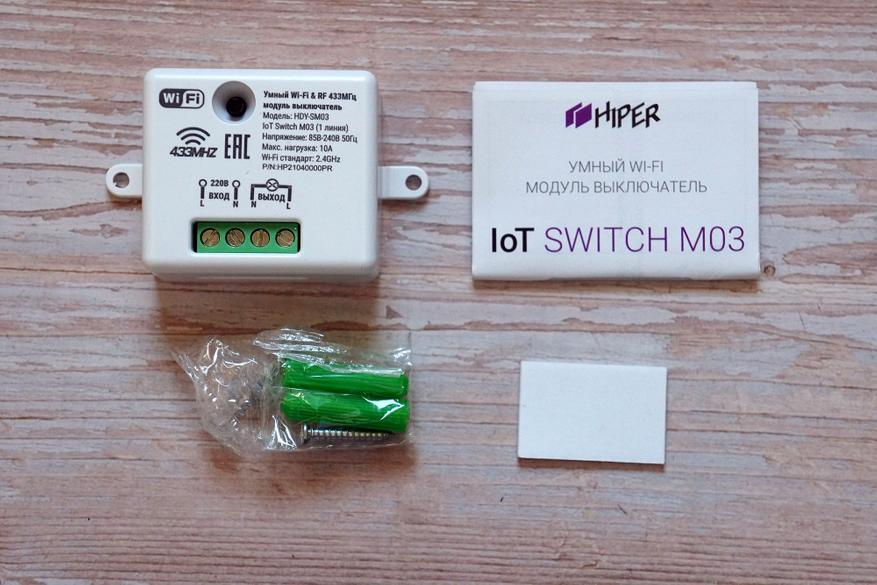

В комплект входит: модуль, набор крепежа (саморезы и дюбели), инструкция, двухсторонняя наклейка:

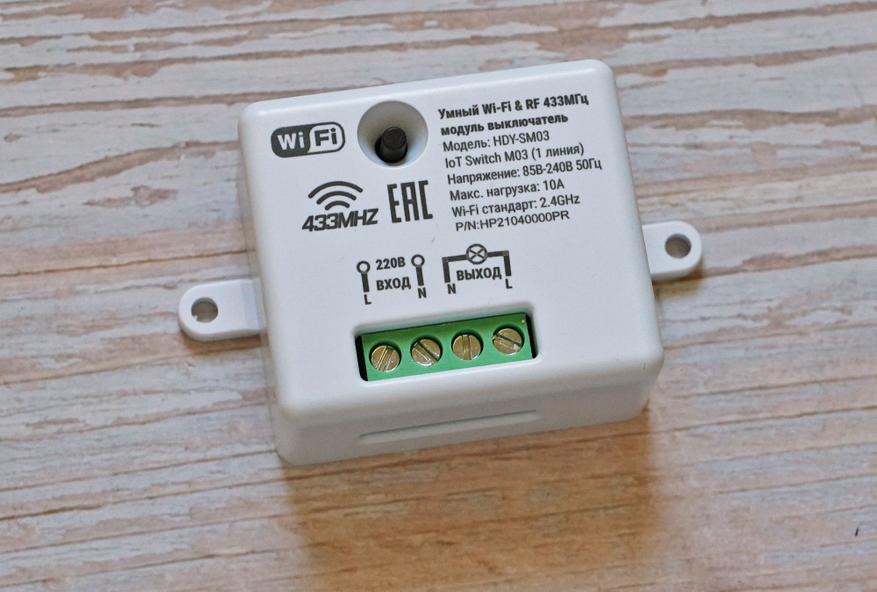

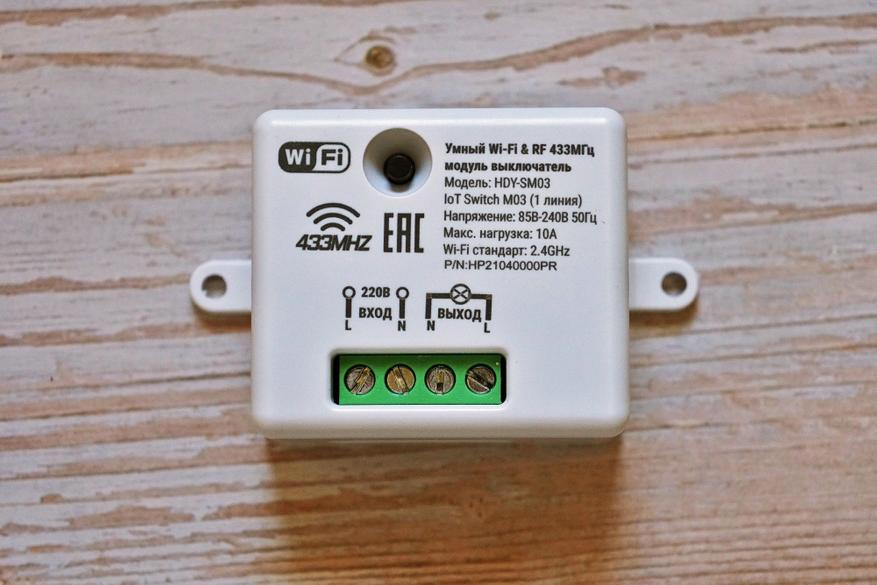

Устройство представляет собой небольшую коробочку, корпус которой изготовлен из прочного пластика. На лицевой стороне находится кнопка сброса/ручного включения.

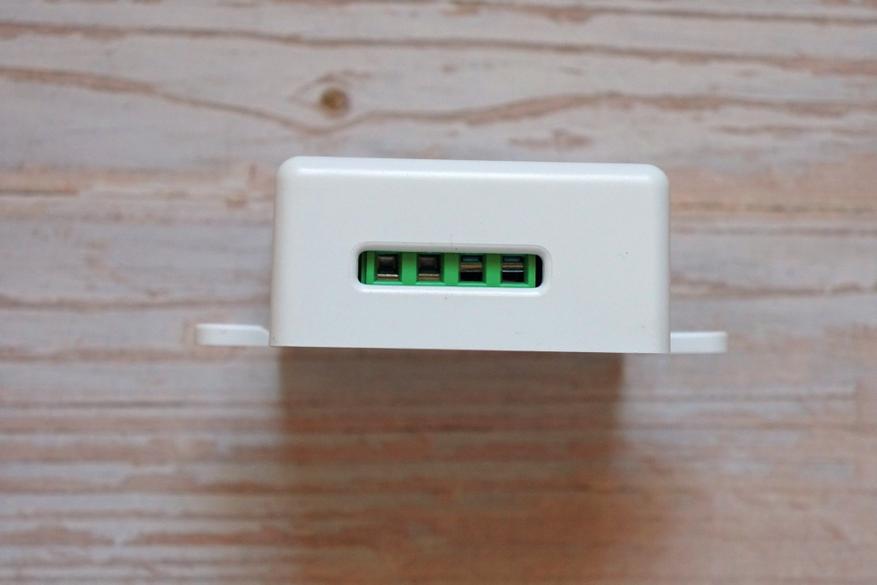

Удобный доступ к винтам фиксации проводов:

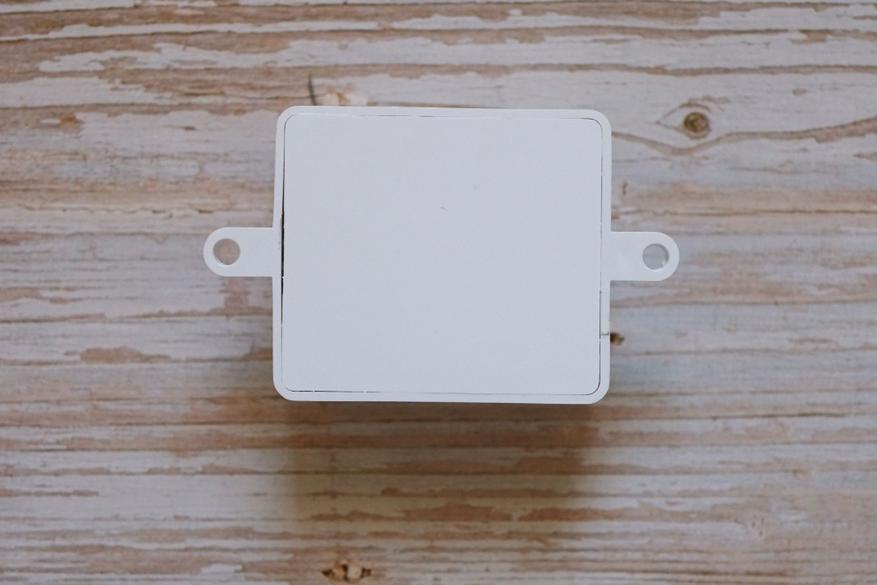

Сзади пара ушек для крепления и крышка на защелках для доступа внутрь:

На нижней стороне расположены входы для подключения контактов питания переменного напряжения 220В и нагрузки:

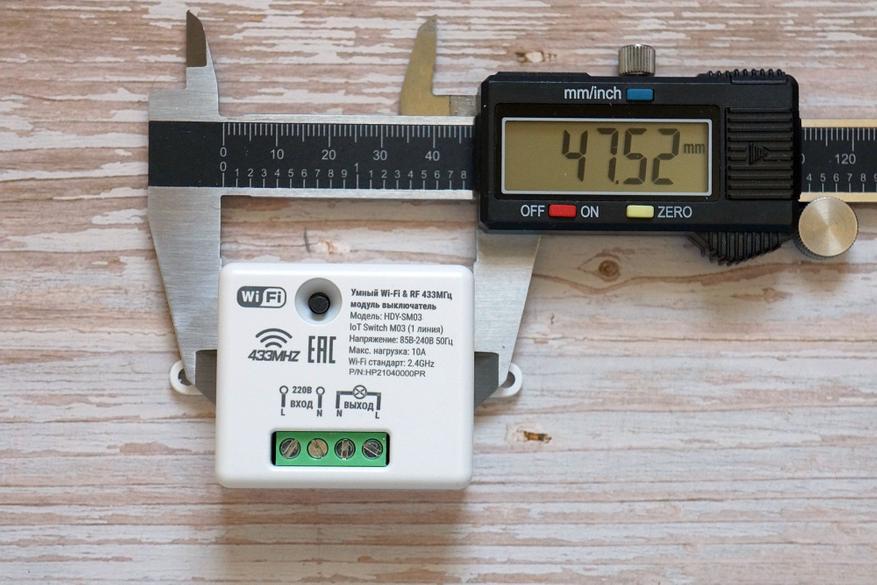

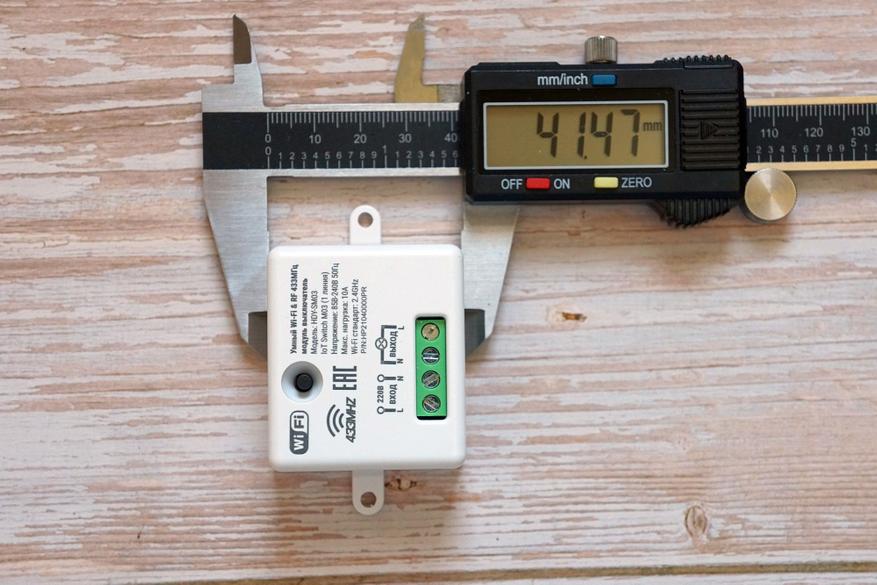

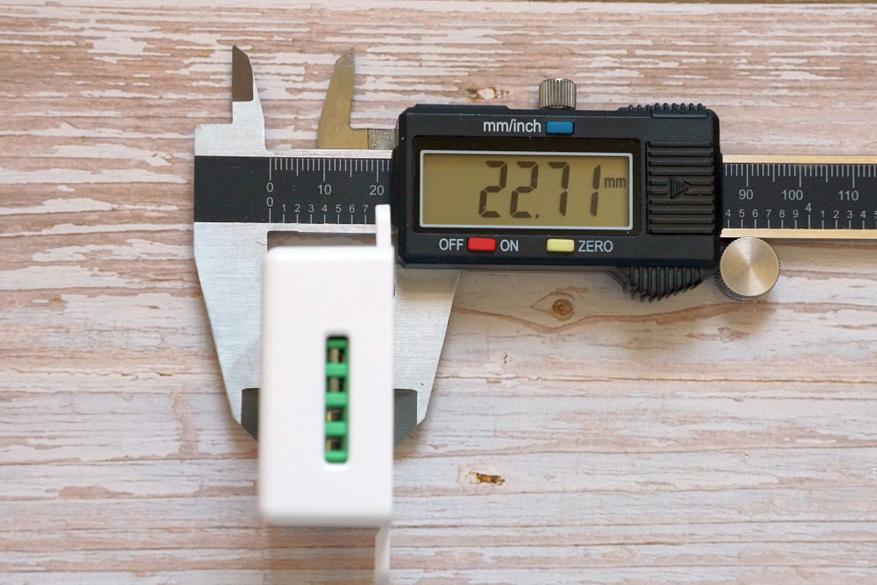

Размеры:

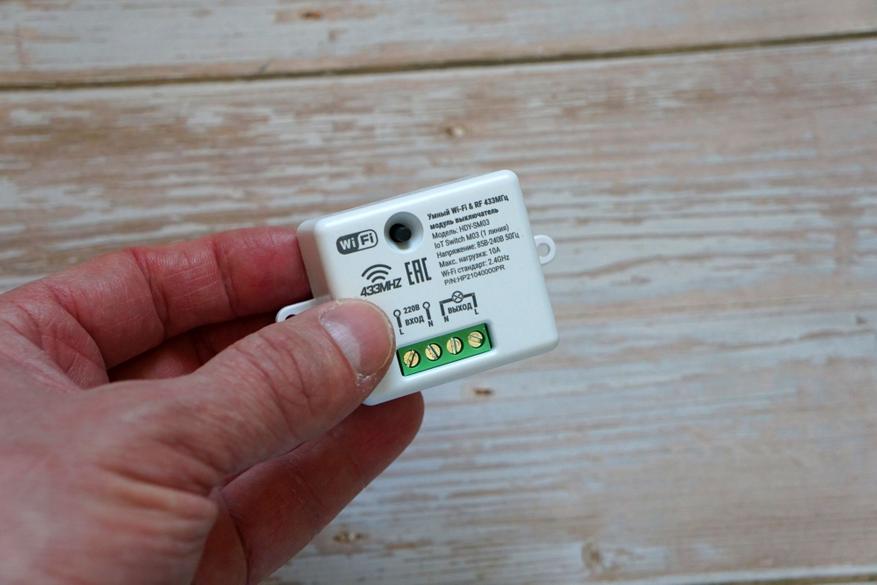

Модуль небольшой, для установки подойдет обычная распаячная коробка или потолочная часть корпуса люстры, а вот в стандартный установочный «стакан» настенного переключателя (или розетки) одновременно с ним уже не влезет:

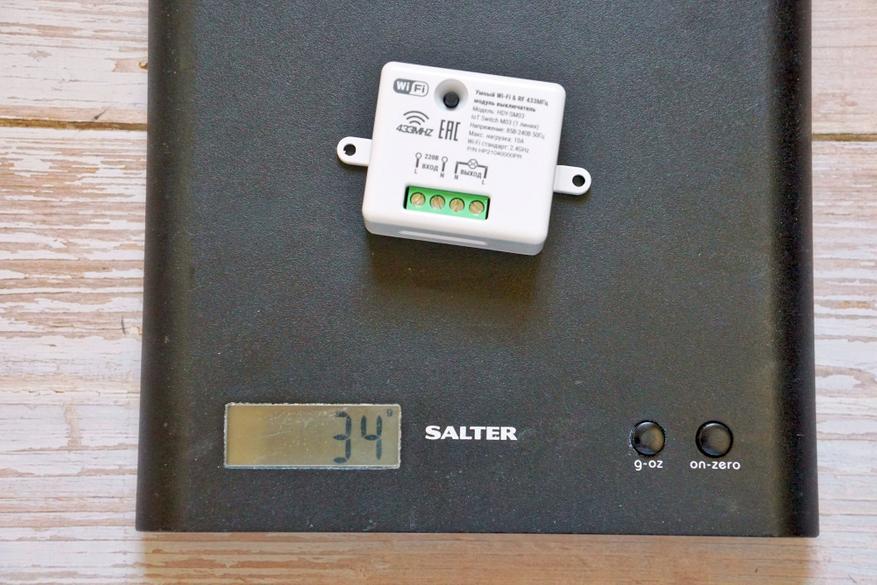

 Вес:

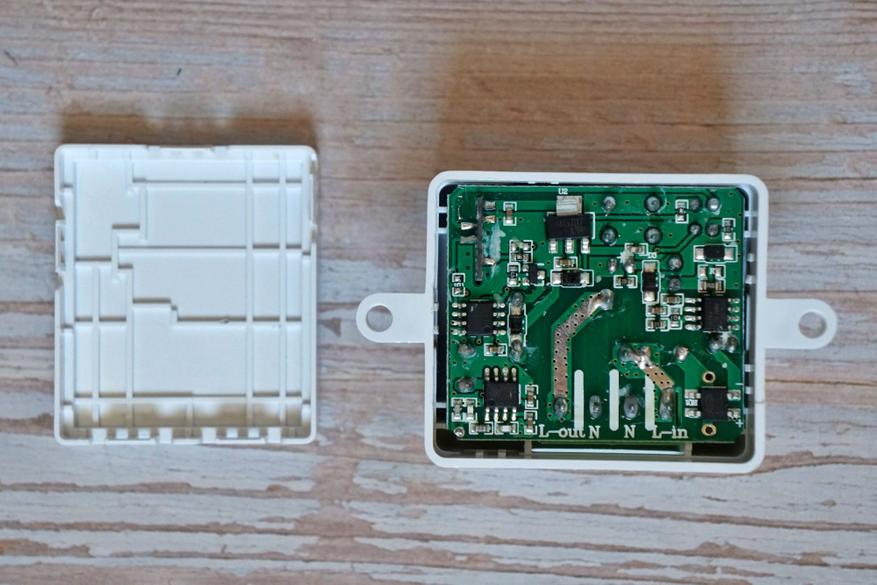

 Заглянем внутрь подцепив заднюю крышку отверткой. Пайка качественная, но видны следы не смытого флюса:

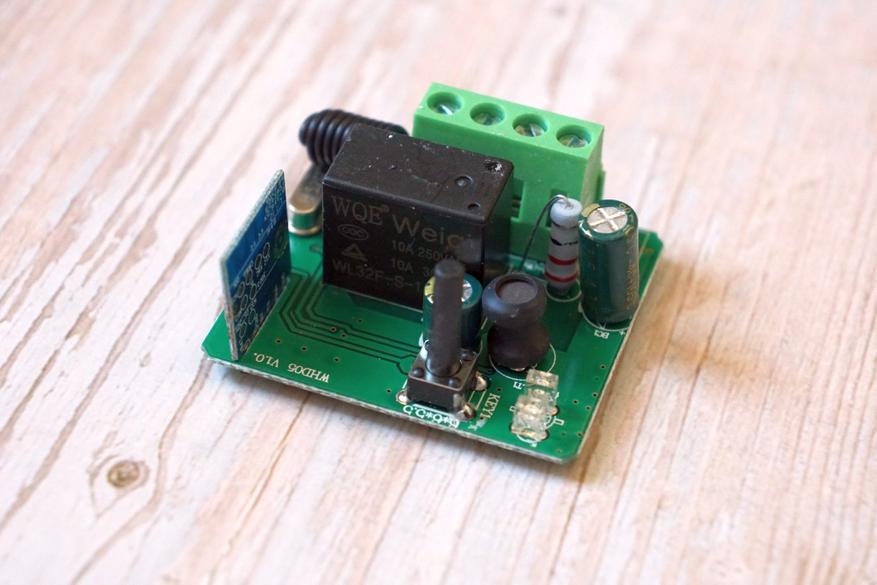

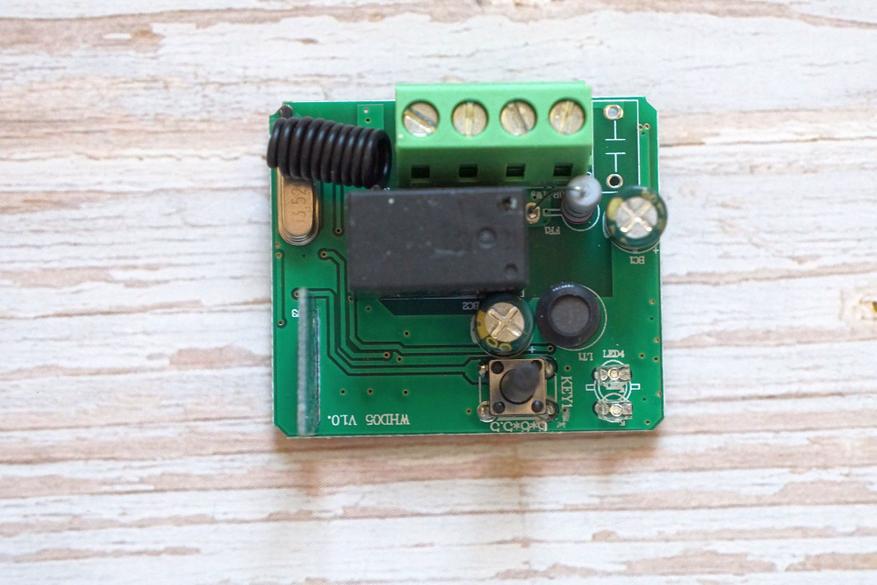

С обратной стороны по центру расположено реле с номиналом на 10А:

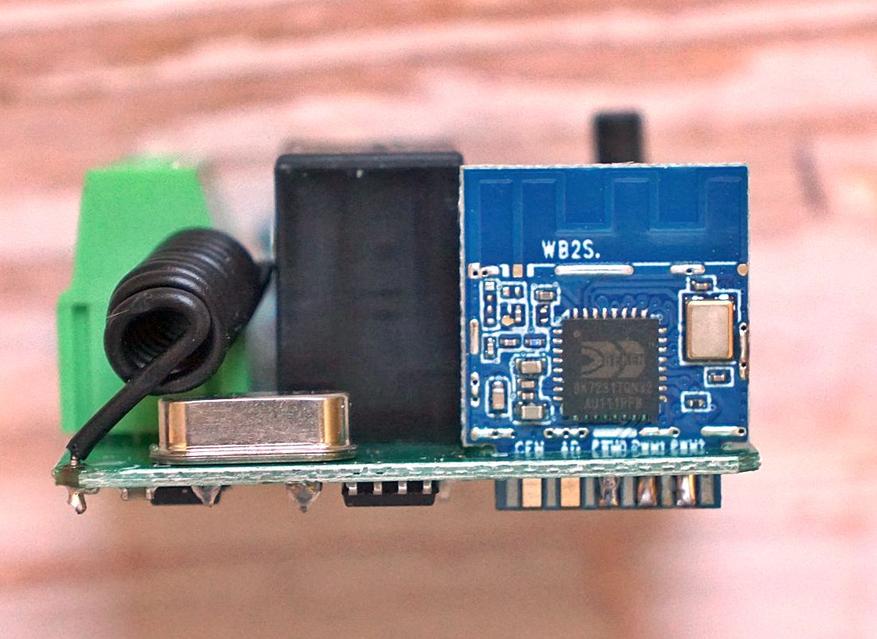

RF-антенна и Wi-Fi модуль:

Также на плате присутствует пара светодиодов (красный и синий):

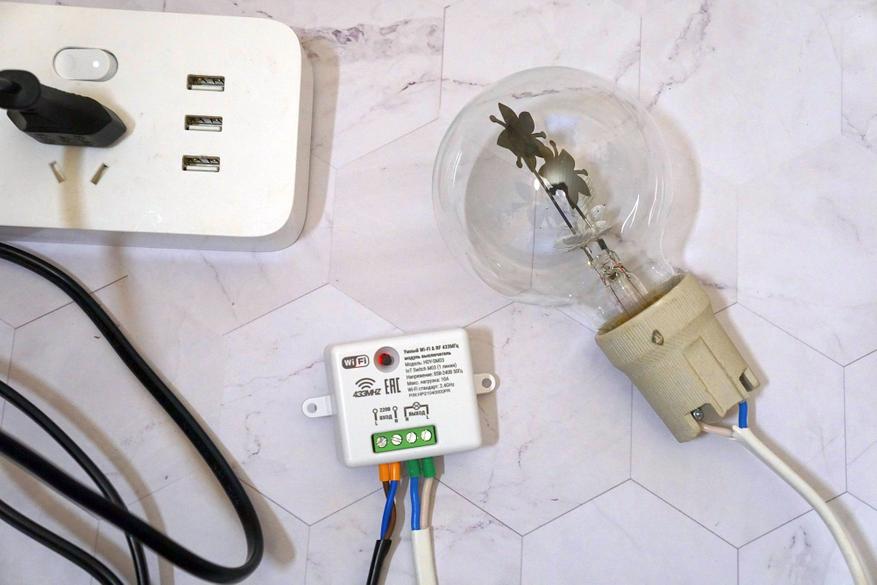

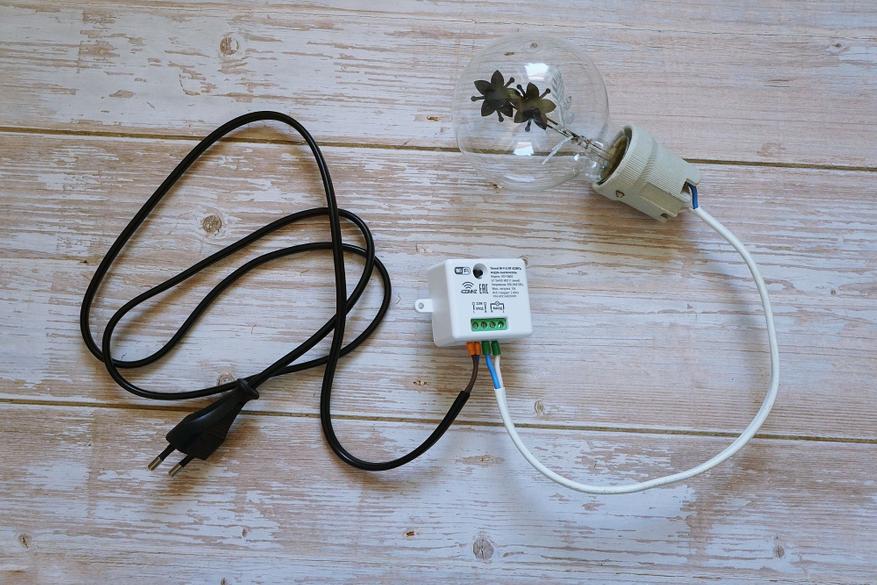

Для тестирования подключим кабель питания и нагрузку-лампочку:

При подключении к сети, рядом с кнопкой модуля, видно свечение красного светодиода:

В выключенном состоянии устройство потребляет чуть более половины ватта:

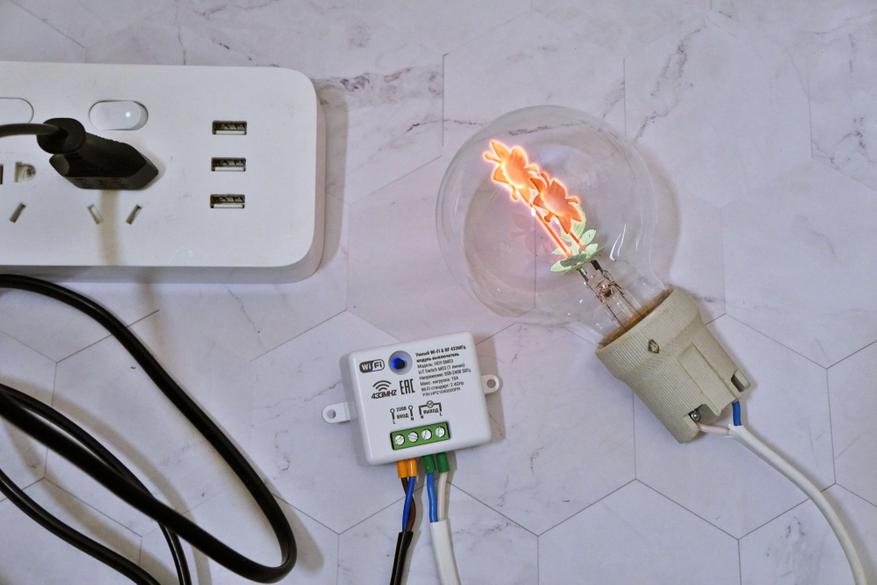

При нажатии на кнопку включается нагрузка и загорается синий светодиод. Переключается модуль с едва слышным щелчком реле. Кстати, про такую лампочку Вы можете почитать в этом обзоре.

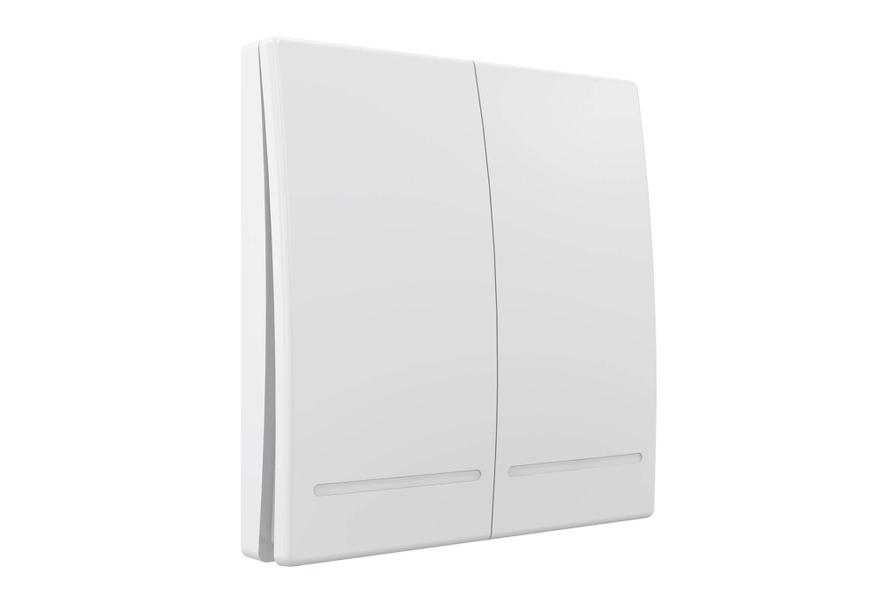

Для возможности управления по Wi-Fi достаточно будет соединения модуля со смартфоном через приложение HIPER IoT, а вот для работы по радиоканалу, требуется дополнительно приобрести совместимый беспроводной выключатель, например, модель HIPER IoT WS-01, WS-02 или WS-03 (где цифра означает количество клавиш на выключателе).

 У меня такого выключателя не оказалось, поэтому проверим работу по Wi-Fi со смартфона. Для этих целей скачиваем фирменное приложение Hiper IoT для iOS или Android подходящее и для смартфонов и для планшетов. Для запуска процесса сопряжения модуля требуется нажать черную кнопку и удерживать ее в течение 5-8 секунд.

Для подключения в приложении есть несколько вариантов:

  • выбрать модуль из раздела «Розетки» в приложении (в нем присутствует и русский и английский языки),

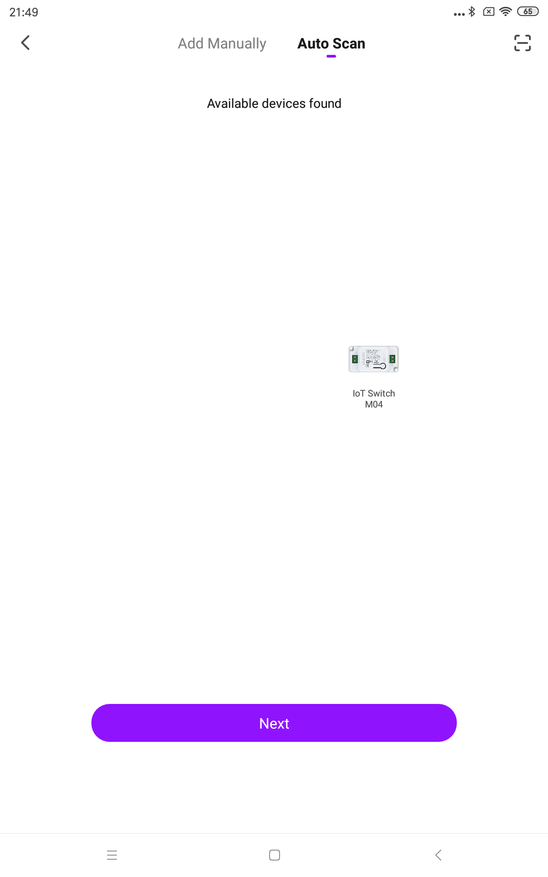

  • выполнить автоматическое сканирование
  • запустить приложение, войти в раздел добавления устройств и и запустить процесс сопряжения удерживая кнопку на модуле, в этом случае он обнаружится приложением автоматически.

В приложении модуль HIPER Switch M03 определяется как модель HIPER Switch M04, с которым они «близнецы-братья» и отличаются только корпусом. Важно отметить, что модуль работает только в сетях Wi-Fi 2.4Ггц. После обнаружения и короткой установки, устройство добавляется в приложение и им можно управлять.

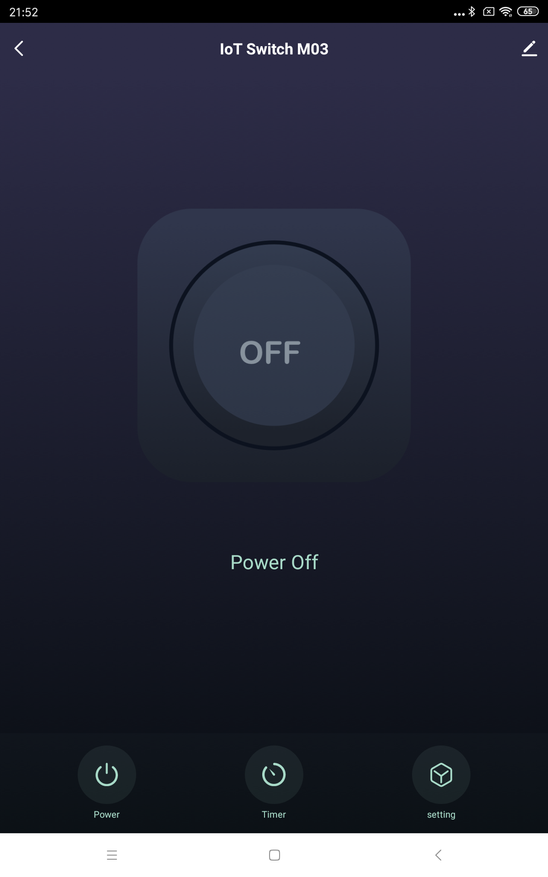

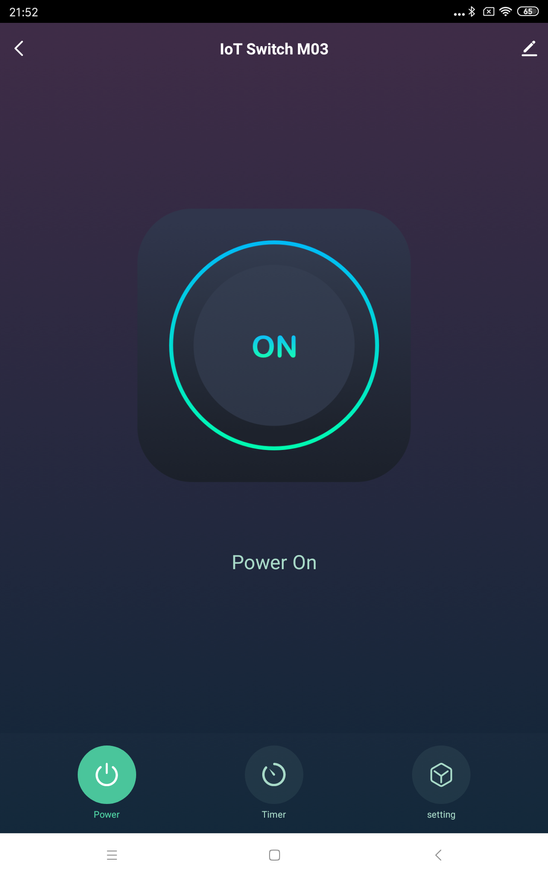

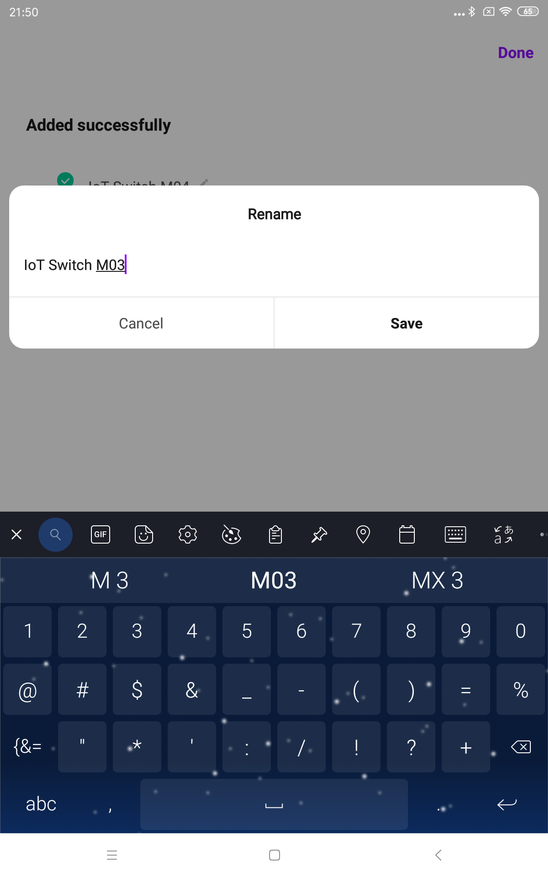

Модулю можно сразу присвоить нужное название, например, для возможности управления голосом через голосовых ассистентов «Маруся» или «Алиса». В приложении, нажимая на большую кнопку, можно включать или выключать модуль, и соответственно, подключенную к нему нагрузку.

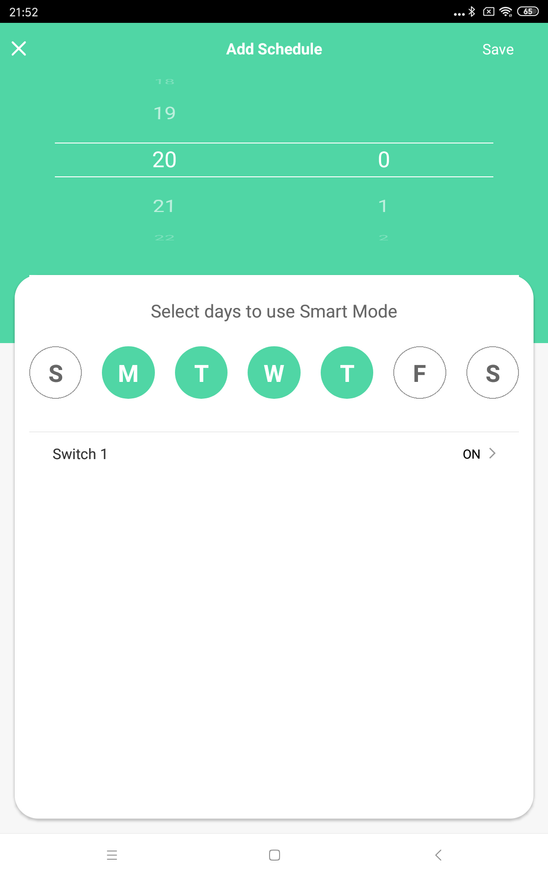

Помимо данной простой операции, есть возможность установки недельного расписания автоматического включения и выключения модуля. Можно настроить любой промежуток времени до минуты, выбрать дни с понедельника по воскресенье итд.

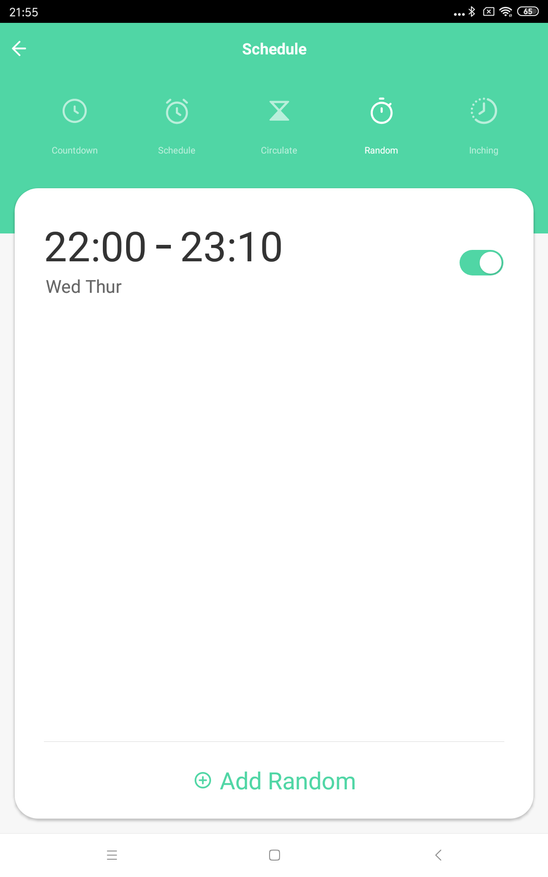

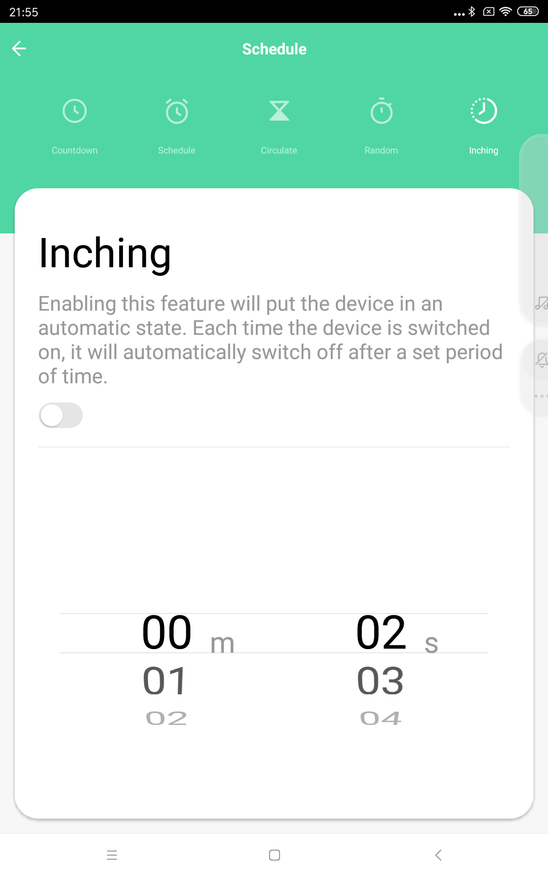

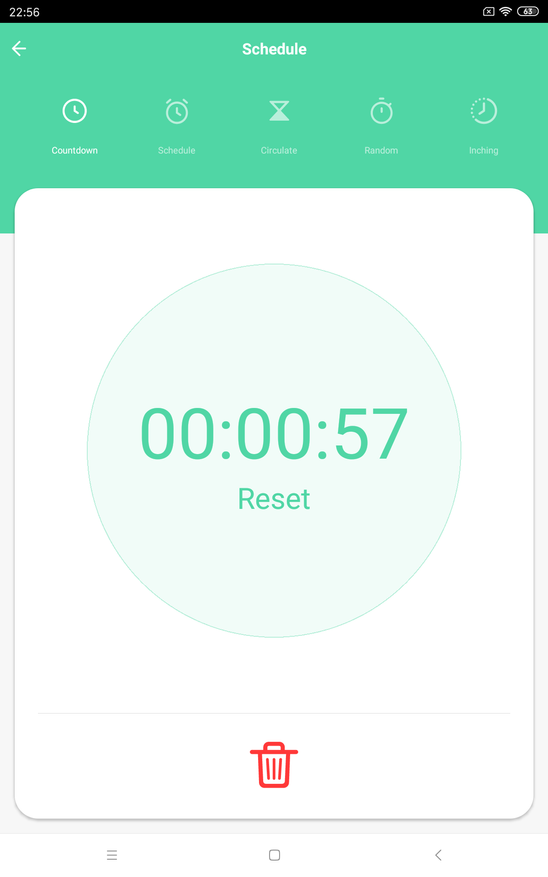

Кроме этого, есть возможность установки таймера, после завершения которого нагрузка отключается; цикла включения; случайного включения (например, для имитации присутствия); задержку выключения через заданное время (например, для длинного коридора — зашли включили свет, а через 10 секунд он автоматически выключился):

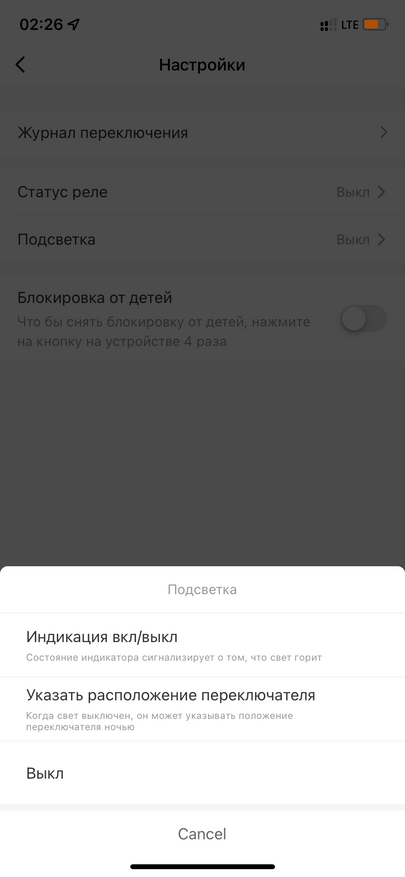

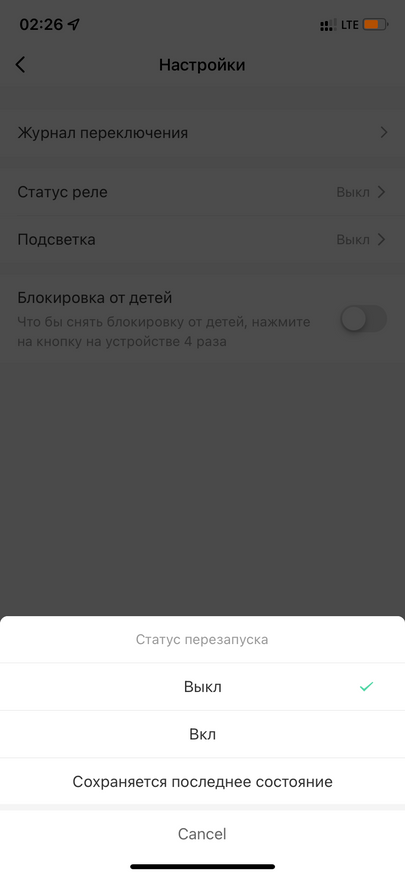

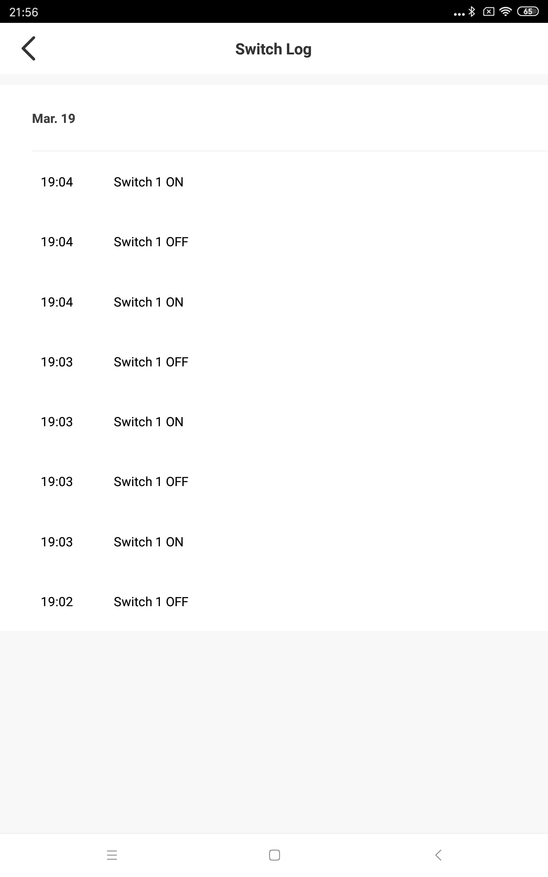

В настройках можно установить, что делать модулю при отключении питания: оставаться выключенным/включиться/остаться в состоянии на момент отключения питания, а еще можно управлять индикатором модуля и посмотреть журнал включений:

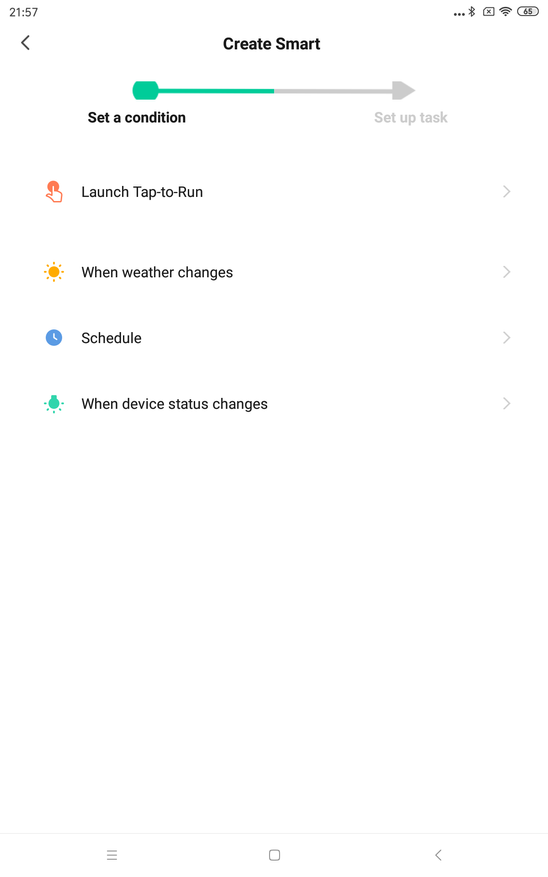

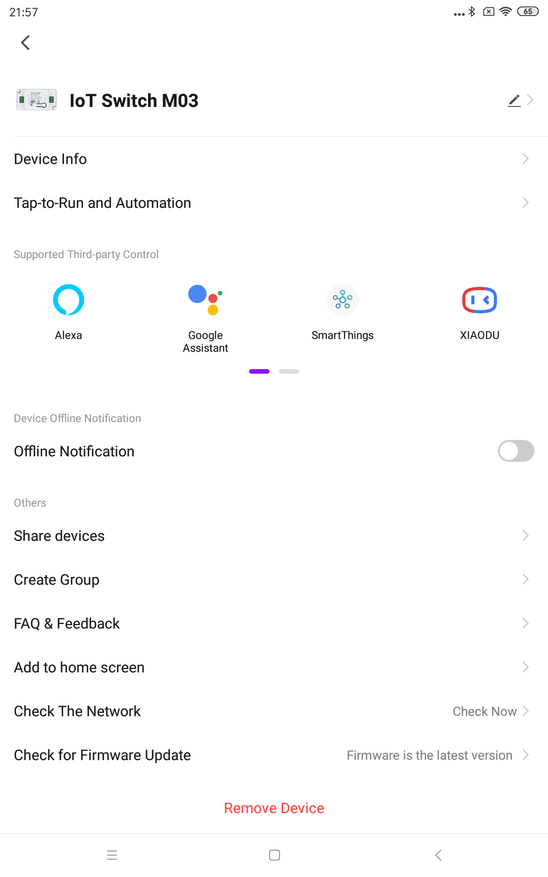

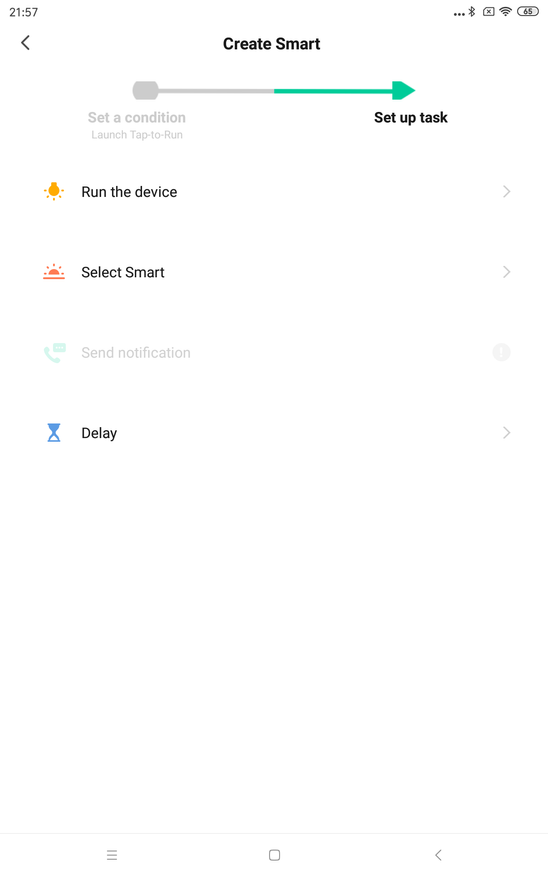

Девайс можно задействовать в сценариях взаимодействия с другими «умными» устройствами и подключить к различным популярным системам умного дома: Alexa, Google Assistant итд.

Также он отлично, как и другие продукты от HIPER, совместим со всеми локальными голосовыми помощниками Алиса, Маруся итд.

Получить дополнительную информацию, скачать инструкцию и посмотреть, где умный модуль выключатель HIPER Switch M03 доступен к приобретению, Вы можете на официальном сайте ТУТ

 В целом, весьма полезный модуль для возможности добавления функции «умного» дома и удаленного управления обычным лампочкам, розеткам, выключателям и другим нагрузкам до 10А. С приобретением дополнительного клавишного выключателя, появляется возможность работать без Wi-Fi по радиоканалу, что весьма удобно там, где Wi-Fi может и не быть, например, на даче.

8 комментариев

Dixi01
1. Любое wi-fi устройство умного дома должно работать в пределах локальной сети, без всякого доступа за пределы local network. События последних месяцев тому однозначное подтверждение.
2. Ток 0.5 ампера в режиме ожидания. 220 v *0.5 = 110 Вт. Впечатляет!
Hotrodeo_777
про 0.5А это конечно была ошибка :) исправил: чуть более 0.5Вт.
По поводу работы в сети — так модуль и работает в локалке, даже если нет выхода наружу (правда, для первичной активации все таки доступ в Интернет нужен).
111582220525245306773@google
Умножаем вольты на амперы получаем ватты? Если уж умножаете 220 вольт на 0,5 ампер (сетевого переменного напряжения), то ещё и умножайте на коэффициент мощности (в среднем 0,7). В итоге будет 77 Ватт.
k
Не все фломастеры с частотой 433,92Мгц на вкус одинаковые))) у меня сейчас лежат три блока радиореле разных фирм и они сцуко работают только со своими выключателями, к чужим даже не привязываться(((
Блоки от кинетических выключателей и сами кинетические выключатели самые дальнобойные по расстоянию, причем кинетически с Али и кинетические с Озона (брендированы в России) не связываются ни в какой комбинации, причем у них дизайн один в один, что реле что выключателей. Блокам от кинетических выключателей даже не надо антенну расправлять в «струну» и ориентировать на выключатель, сигнал легко пробивает две стены из кирпича толщиной в полтора кирпича каждая.
Если хотите выключатели на систему 433,92Мгц то ищите или кинетические (там батареек нет) или на батарейках как в берлках от сигналки на 12В, выключатели на таблетках 2032 так себе, даже хорошие таблетки живут меньше года.
З.Ы. У данного реле предохранитель есть? И еще вопрос, «N» рвется, или он общий, я просто в таком формате радиорелюхи еще не щупал.
k
Не все фломастеры с частотой 433,92Мгц на вкус одинаковые))) у меня сейчас лежат три блока радиореле разных фирм и они сцуко работают только со своими выключателями, к чужим даже не привязываться(((
Блоки от кинетических выключателей и сами кинетические выключатели самые дальнобойные по расстоянию, причем кинетически с Али и кинетические с Озона (брендированы в России) не связываются ни в какой комбинации, причем у них дизайн один в один, что реле что выключателей. Блокам от кинетических выключателей даже не надо антенну расправлять в «струну» и ориентировать на выключатель, сигнал легко пробивает две стены из кирпича толщиной в полтора кирпича каждая.
Если хотите выключатели на систему 433,92Мгц то ищите или кинетические (там батареек нет) или на батарейках как в берлках от сигналки на 12В, выключатели на таблетках 2032 так себе, даже хорошие таблетки живут меньше года.
З.Ы. У данного реле предохранитель есть? И еще вопрос, «N» рвется, или он общий, я просто в таком формате радиорелюхи еще не щупал.

З.З.Ы. А у реле есть режимы «только включить» и «только выключить»? Если есть то очень удобно когда в комнате куча зонального света (например в Детской или в Зале) одной кнопкой выключать все, так сказать локальный выключатель «мастер света» получается.
З.З.З.Ы. А приложение видит в каком состоянии находиться реле? ну то есть в каком фактическом состоянии (обратная связь)?
Реле помнит свое состояние при вкл/отключение питания реле? На опе реле можно писать карандашом? или только маркером? ну чтоб видно было, вопрос совсем не праздный, у меня в последней сборке было 25шт радиореле и порядка 40 шт выключателей, так китаезы додумались на опу реле наклеку шлепнуть с инструкцией по привязки на великом и могучем китайском языке))) пришлось маркером тонким подписывать. И я не знаю чем они выключатели красят (металлик, золото и. пр), с опы выключатель подписывать ни карандашом, ни перманентным маркером невозможно. Карандаш не видно совсем, а спиртовой маркер скатывается и не пишет. Приходится подписывать выключатели маркерами с нитрокраской, или временные наклейки из малярного скотча делать и их подписывать.
S
2.5 кВт?
Что-й-то у меня сомнения, при таком хлипком девайсе.
Вы бы не лампочку подключили, а утюг на 2 кВт.
Можно было бы глянуть, когда дымок пойдёт. :)
D
К их розетке подключал 3.5 кВт, та что влагозащищенная. 2 тепловентилятора 2+1,5. Дым не пошел, минут 20 проверял. Делал так, что бы убедится в безопасности, эти розетки установлены теперь на даче, дистанционно включаю нагрев перед тем как приехать туда. Но подключены к ним нагреватели по 2.2квт. После теста, я уверен в том, что проблем не будет. Внутри стоит реле на 16А.
111582220525245306773@google
Что же никто разницу не понимает между вольт-амперами и ваттами? Вроде бы многие технические вузы заканчивали…
