Гибкий электролюминесцентный неон

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Комфортный дом и бытовая техника

Всем привет! Как-то, на просторах Интернета, наткнулся на интересную штуку — электролюминесцентный провод или кабель (он же El Wire, он же гибкий неон) и, поискав на Алиэкспресс обнаружил, что он совсем недорогой, потому и решил заказать экземпляр с питанием от USB, об этом и пойдет речь в данном обзоре.

Гибкий неон используется для оформления всевозможных вывесок, создания подсветки интерьеров, предметов, салонов автомобилей, очень интересными получаются костюмы, в отделке которых он используется, да и много где еще.  Что же он из себя представляет? Если кратко, то это тонкая ПВХ-трубка внутри которой проходят три проводника  (один центральный, а два других — спиралью вокруг него) между которыми расположен диэлектрик и слой электролюминофора, светящегося под действием переменного поля, обеспечиваемого инвертором. Для устойчивого свечения люминофора должно быть обеспечено переменное напряжение в 100-170 вольт, для чего в конструкции инвертора присутствует трансформатор. Проводники выступают в качестве конденсатора, который разряжается на слой люминофора, заставляя его светиться.

Есть несколько продаваемых вариантов шнура с разным типом питания: от USB (5вольт), от блока питания на 12 вольт или от батареек 2xAA (этот вариант позволяет обеспечить шнуру эффект мигания или плавного затухания). Мне самым удобным вариантом показался именно с питанием от USB. Есть много разных цветов и вариантов длины, я выбрал флоуресцентный зеленый с длиной 10 метров. Кстати, цвет свечения обеспечивается за счет цвета ПВХ-трубки, внутри которой расположен провод, люминофор везде одинаковый:

 Конструкция уже собрана и полностью готова к эксплуатации, если же покупать кабель другой длины «в нарезку» отдельно, то придется повозиться с его подключением, т.к. проводники внутри очень тонкие и требуют определенных навыков монтажа и пайки. В данном случае, сам неон уже соединен с обычным проводом и место изолировано термоусадочной трубкой:

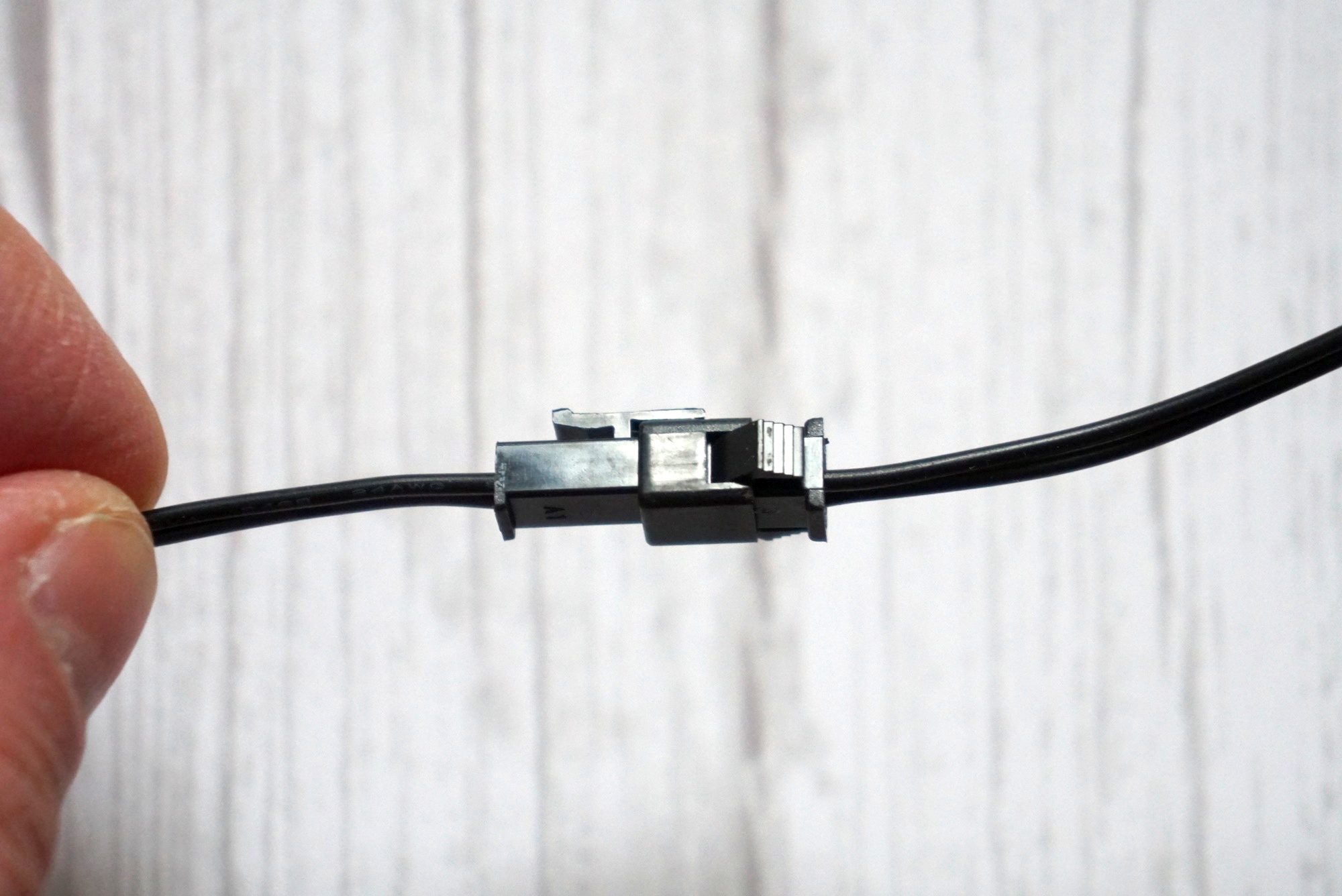

 Далее идет разъемный коннектор..

… второй разъем которого находится на проводе инвертора:

Инвертор имеет «ушки» для крепления и не разборный, полностью залит эпоксидкой:

Толщина трубки неона около 2.5мм. Длина шнура честная: 1004см.

Другие размеры:

С обратной стороны наплавлен защитный колпачок для герметичности. Шнур, если нужно, можно укоротить, например, когда он слишком длинный, но главное, чтобы проводники между собой не замкнулись при этом.

 Вес комплекта около 100грамм:

Подключить можно к любой зарядке или повербанку:

При этом, ток потребления (на такой длине) совсем небольшой, около 0.3А. Однако, не нужно забывать, что после инвертора напряжение более 100 вольт, поэтому нужно следить, чтобы изоляция в месте соединения инвертора и шнура не была повреждена.

 Провод светиться равномерно по всей длине трубки и на 360 градусов:

Трубка прочная, но в тоже время очень гибкая, радиус сгиба можно делать около 5мм:

Свечение не супер яркое, но хорошо заметное даже на свету:

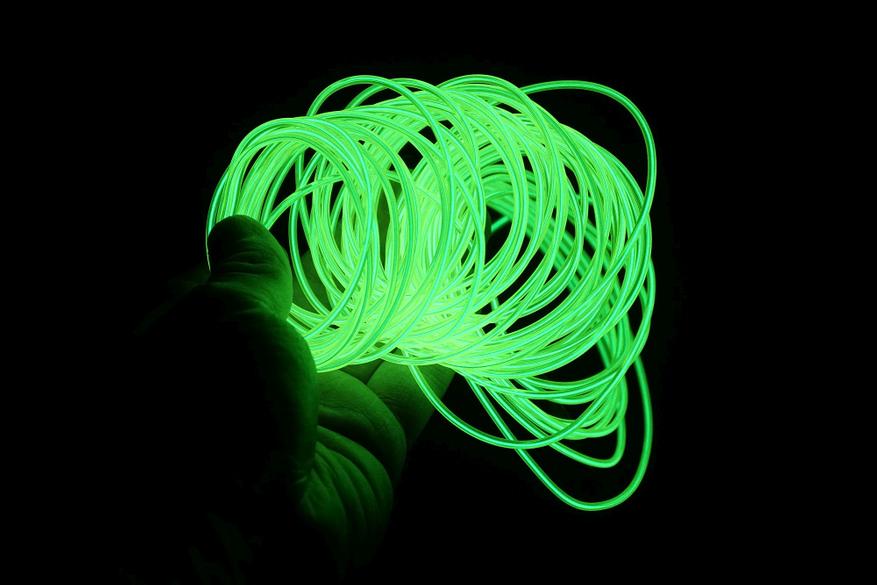

Однако, особенно интересно и антуражно смотрится в  темноте :)

Задача провода не освещать, а подчеркивать контуры формы:

 Получаются вот такие фантастические фото и в реальности выглядит эффектно:

При низком токе потребления работать, даже от небольшого powerbank-а провод будет достаточно долго, единственный минус это то, что во включенном состоянии инвертор издает слышимый на близком расстоянии писк (особенность схемы), поэтому убирать его нужно подальше. Даже при длительной работе совсем шнур не греется, а инвертер нагревается примерно градусов до сорока. В целом вещь достаточно интересная и подходит для всяких оформительских задумок, создания надписей и многого другого, была бы фантазия :)

Покупал тут, а если нужно для оформления интерьера автомобиля, то тут продается такой же шнур, только с прозрачным тонким бортиком, который заправляется в технологические щели между панелями и не требует какого-либо дополнительного крепежа или клея. Выглядит это примерно так:
