Танк-паровоз: автономный труженик стальных магистралей – откуда имя и зачем он был нужен?

В богатой и многогранной истории паровозостроения существует тип локомотива, чье название у многих вызывает недоумение и ассоциации скорее с бронетехникой, нежели с мирными тружениками железных дорог, — танк-паровоз. Что же скрывается за этим, на первый взгляд, воинственным именем, какие инженерные и эксплуатационные предпосылки привели к созданию и широкому распространению этих уникальных машин?

«Танк» на рельсах: разгадка необычного имени

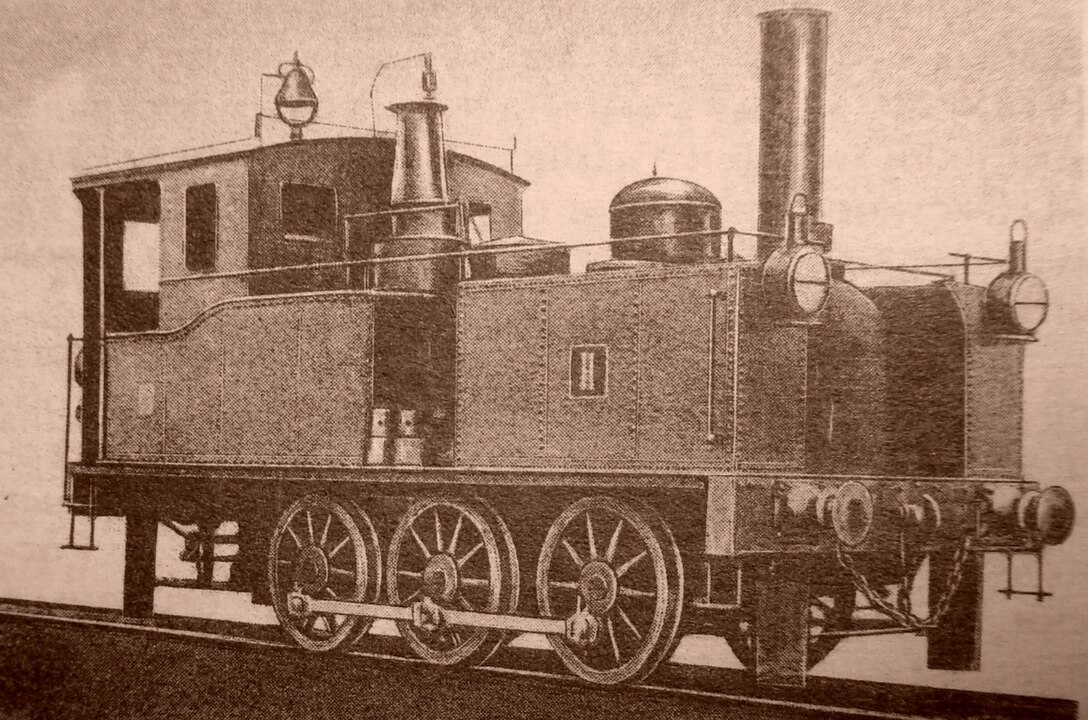

Вопреки распространенному заблуждению, название «танк-паровоз» не имеет никакого отношения к боевым машинам. Слово «танк» в данном контексте используется в своем первоначальном, инженерном значении — резервуар, емкость для хранения жидкости или сыпучих материалов. Именно эта конструктивная особенность и дала имя целому классу паровозов. В отличие от классических паровозов, которые для перевозки запасов воды и топлива (угля или мазута) нуждались в специальном прицепном вагоне — тендере, — танк-паровозы несли всё необходимое «на борту». Вода хранилась в специальных баках (танках), интегрированных в конструкцию самого локомотива, а уголь или дрова — в бункерах, также расположенных непосредственно на паровозе.

Эта компоновочная схема, по сути, превращала локомотив в полностью автономную единицу, не зависящую от отдельного тендера. Любопытно, что на заре своего появления такие машины иногда называли «тендер-паровозами», что логично отражало совмещение функций локомотива и тендера в одной конструкции. В некоторых европейских языках это наименование сохранилось и по сей день, что лишний раз подчеркивает именно «резервуарную» этимологию термина «танк» применительно к этим паровозам.

Прагматичные причины создания

Появление танк-паровозов в середине XIX века в Англии было продиктовано сугубо практическими соображениями, вытекавшими из специфики эксплуатации железных дорог того времени. Традиционные паровозы с тендерами, прекрасно справлявшиеся с дальними магистральными перевозками, оказывались громоздкими, неповоротливыми и экономически неэффективными на коротких дистанциях, при частых остановках и особенно при выполнении маневровых работ на станциях и подъездных путях промышленных предприятий.

Именно для этих целей и был создан танк-паровоз. Его компактность и отсутствие тендера обеспечивали значительно лучшую маневренность. Такой локомотив мог легко проходить кривые малого радиуса, что было критично на тесных заводских территориях или в условиях плотной городской застройки. Способность одинаково эффективно двигаться в обоих направлениях (передним и задним ходом) без необходимости разворота на специальных поворотных кругах или треугольниках значительно экономила время и упрощала маневровую работу, где частая смена направления движения является нормой. У машиниста также был лучший обзор при движении задним ходом, так как тендер не загораживал путь.

Кроме того, для коротких поездок или маневровой работы не требовались большие запасы воды и топлива, которые мог вместить тендер. Размещение необходимого минимума непосредственно на локомотиве позволяло снизить общую массу состава, уменьшить эксплуатационные расходы (не нужно было таскать «лишний» вагон) и упростить обслуживание. Таким образом, танк-паровозы стали идеальным решением для пригородного сообщения (знаменитые «кукушки»), обслуживания промышленных предприятий, портов, шахт, а также для выполнения всего спектра маневровых операций на крупных железнодорожных узлах.

Конструкция танк-паровоза

Создание танк-паровоза поставило перед конструкторами ряд специфических задач. Главная из них — оптимальное размещение резервуаров для воды и топлива таким образом, чтобы не нарушить весовые характеристики локомотива, его устойчивость и центр тяжести, особенно по мере расходования запасов.

Водяные танки чаще всего имели три основных варианта расположения:

• Седельные танки — размещались поверх котла, как бы «оседлывая» его.

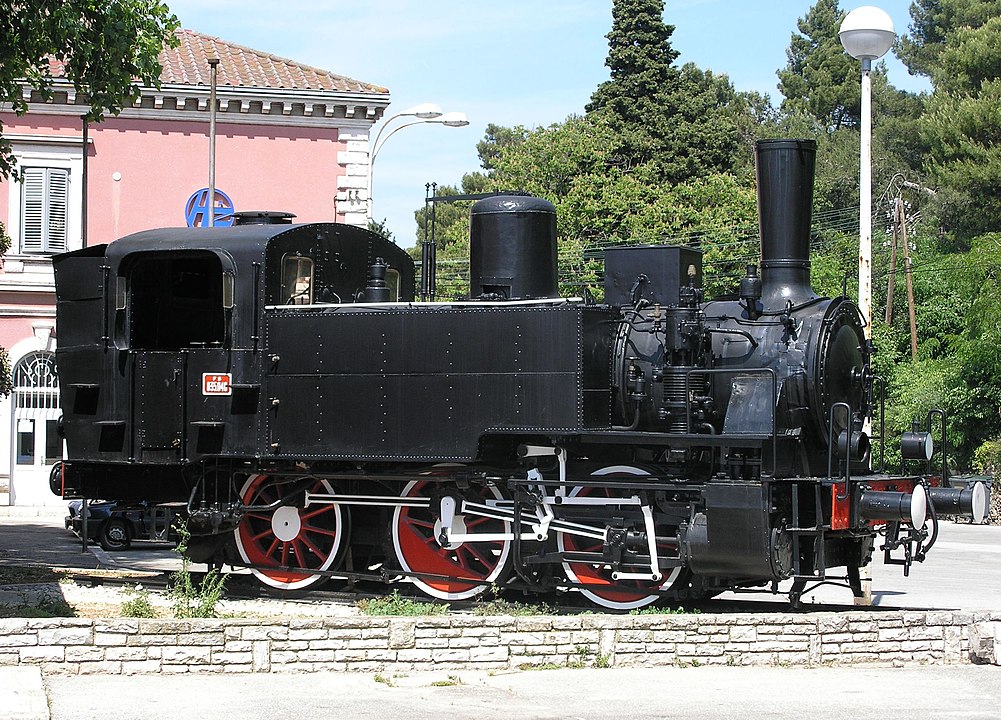

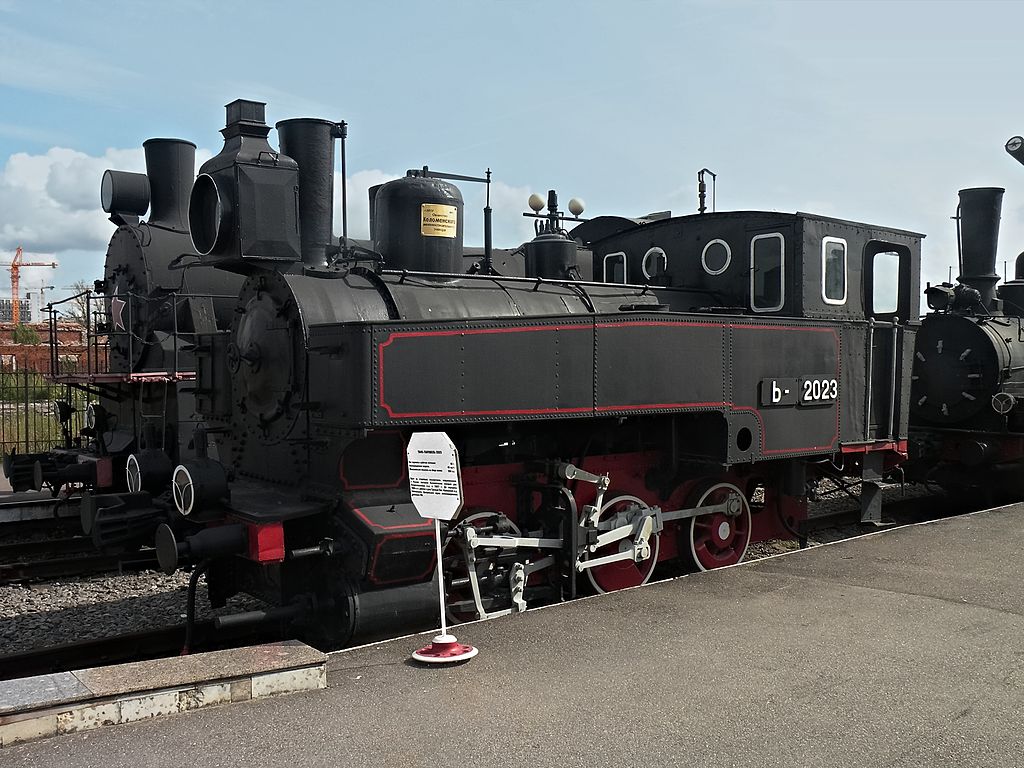

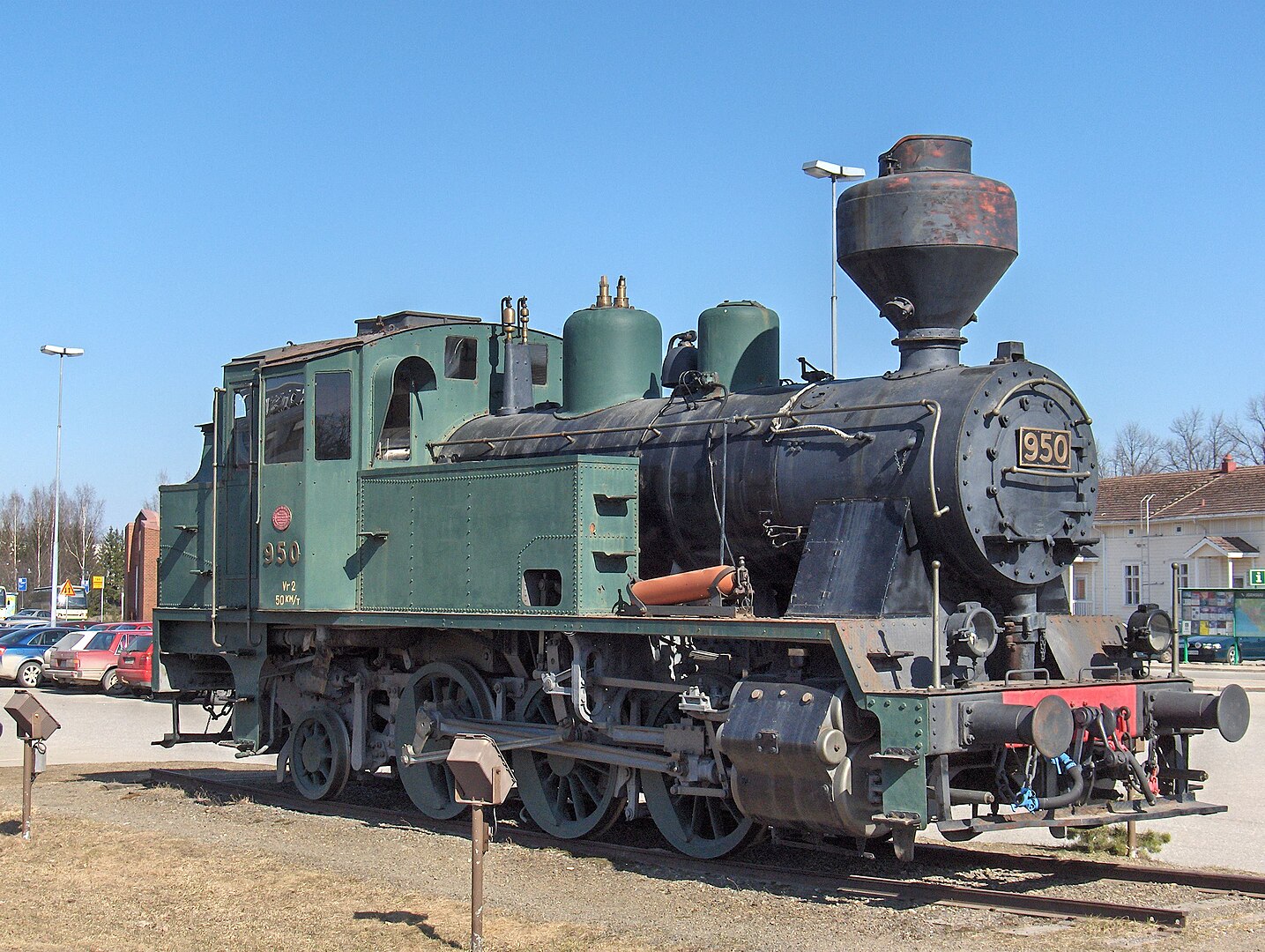

• Боковые танки — устанавливались по бокам от котла, вдоль его длины.

• Рамные танки — интегрировались в пространство между продольными балками рамы локомотива, под котлом.

Выбор конкретной схемы зависел от типа паровоза, его назначения и требуемого объема запасов. Аналогично решался вопрос с топливными бункерами (для угля или дров) или баками (для мазута). Их обычно располагали позади будки машиниста или в специально отведенных отсеках боковых танков.

Ключевой инженерной задачей было обеспечение равномерного изменения сцепного веса по мере расходования воды и топлива. Сцепной вес — это та часть общей массы локомотива, которая приходится на его ведущие колеса и определяет силу тяги, то есть способность сдвинуть с места и вести состав. Если при опорожнении танков центр тяжести локомотива смещался слишком сильно вперед или назад, это приводило к перераспределению нагрузки на оси и, как следствие, к потере сцепного веса на ведущих колесах, что снижало тяговые возможности паровоза. Поэтому конструкторы стремились располагать резервуары максимально симметрично относительно центра масс или так, чтобы убывание веса в передней части локомотива компенсировалось аналогичным убыванием в задней. Это была тонкая инженерная работа, требовавшая точных расчетов и глубокого понимания динамики движения локомотива.

Несмотря на то что эпоха паровой тяги в целом завершилась, уступив место более современным дизельным и электрическим локомотивам, танк-паровозы оставили свой след в истории железнодорожного транспорта. Их появление произвело настоящую революцию в маневровой работе и обслуживании промышленных предприятий, значительно повысив производительность и гибкость железнодорожных перевозок на коротких дистанциях.
