Двигатель автомобиля глохнет от лужи, а авиалайнер летит сквозь грозу. В чем секрет «водостойкости» реактивных турбин

Автомобилистам наверняка знаком этот страх: въехать на скорости в глубокую лужу и получить гидроудар — одно из самых неприятных и дорогостоящих последствий для двигателя. В то же время мы спокойно смотрим в иллюминатор, как наш авиалайнер на скорости 850 км/ч проходит сквозь грозовой фронт, буквально всасывая в турбины тонны воды. Почему же автомобильный мотор «захлебывается», а реактивный двигатель даже не чихнет? Ответ кроется в продуманной конструкции и чистой физике.

Поршневой двигатель и его ахиллесова пята

Для начала разберемся, почему вода так опасна для обычного ДВС. Все дело в несжимаемости. В поршневом двигателе смесь воздуха и топлива сжимается в крошечном объеме камеры сгорания перед поджигом. Вода, в отличие от воздуха, практически не сжимается. Если через воздухозаборник в цилиндр попадает даже небольшое количество воды, поршень на такте сжатия упирается в нее, как в препятствие. Результат может быть катастрофическим: гнутся шатуны, ломается коленвал, пробиваются поршни. Это и есть гидроудар.

Именно поэтому старые поршневые самолеты времен Второй мировой войны были так уязвимы перед дождем. Попадание воды в карбюратор могло привести к остановке двигателя прямо в полете. Но у реактивной турбины все устроено совершенно иначе.

Стена воздуха и центрифуга. Как двигатель сам себя защищает

Реактивный двигатель не «пьет» воду из дождя, он сталкивается с ней на скорости более 800 км/ч. На такой скорости капли дождя не ведут себя как жидкость. Они превращаются в мелкодисперсную взвесь, почти туман, который смешивается с основным потоком воздуха.

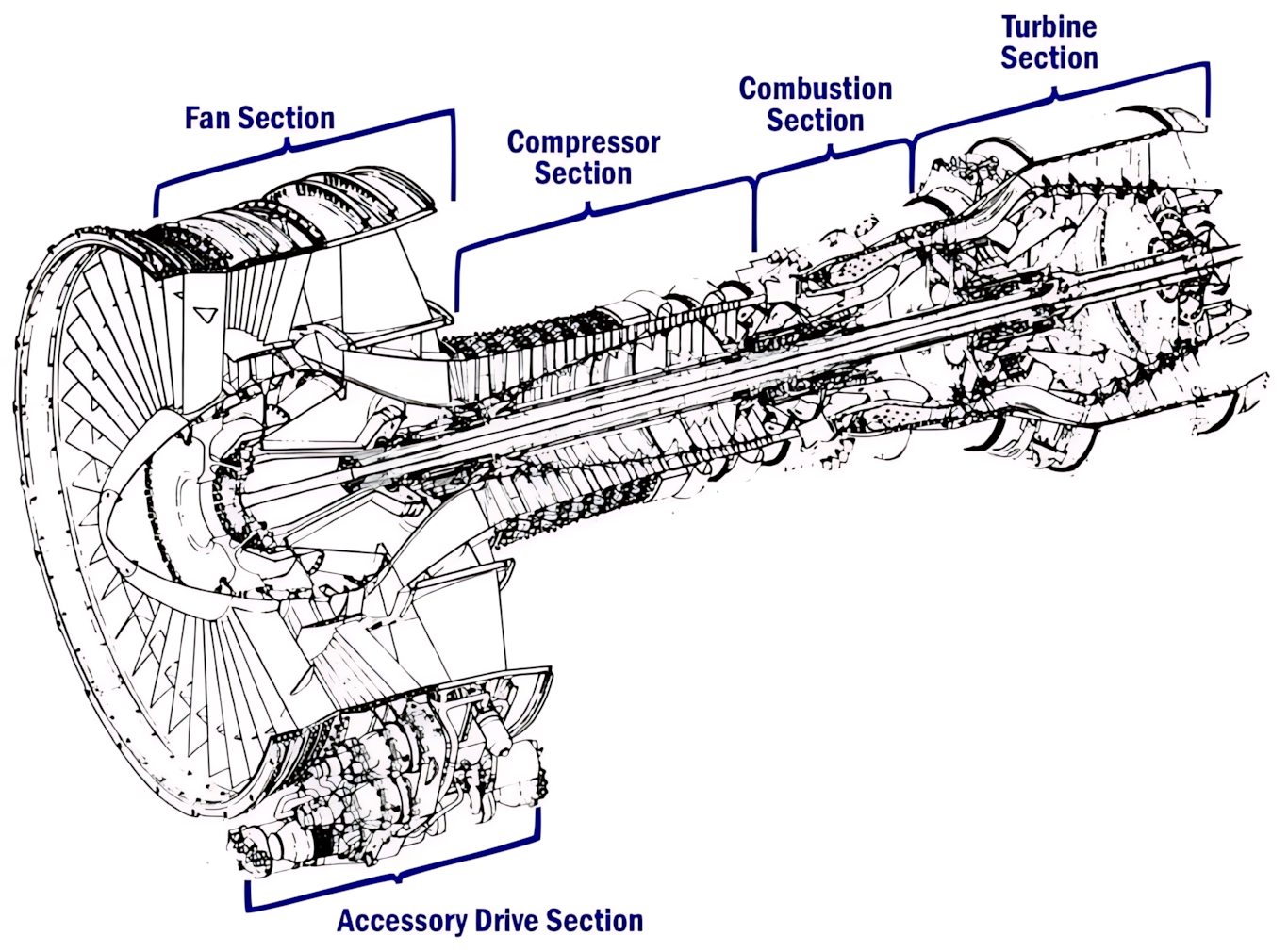

Далее этот поток встречает первая ступень двигателя — гигантский вентилятор (Fan). Его лопатки вращаются с огромной скоростью (до 25 000 оборотов в минуту на валу высокого давления). Здесь в дело вступает центробежная сила. Более тяжелые капли воды отбрасываются к периферии, во внешний контур двигателя (Bypass), и просто проходят навылет, не попадая в его «сердце» — компрессор и камеру сгорания. По сути, вентилятор работает как гигантская центрифуга-сепаратор, которая отделяет большую часть воды от воздуха.

Высокие температуры. Что происходит с водой в камере сгорания

Но какая-то часть воды все же проникает во внутренний контур. Она проходит через ступени компрессора, где сжимается и нагревается, и попадает в камеру сгорания. И здесь ее ждет встреча с экстремальными температурами.

Температура в камере сгорания современного реактивного двигателя достигает 2000-2500 °C. При такой температуре любая капля воды не просто испаряется — она мгновенно превращается в перегретый пар. Более того, этот процесс даже может немного увеличить тягу. Впрыск воды — это известный способ кратковременного форсирования турбины (water injection), который используется в военной и гоночной авиации. Так что для реактивного двигателя дождь — не такая уж и серьезная проблема.

А что, если воды слишком много?

Конструкторы предусмотрели и это. Все реактивные двигатели проходят жесточайшие испытания, во время которых в работающую турбину под давлением впрыскивают сотни литров воды в минуту, имитируя самые экстремальные погодные условия.

Конструкция двигателя включает в себя сложные дренажные системы и специальные каналы, которые отводят излишки влаги. Лопатки турбин сделаны из сверхпрочных титановых сплавов, способных выдерживать удары не только капель воды, но и града и даже птиц.

Когда даже реактивный двигатель бессилен

Но значит ли это, что турбина неуязвима? Нет. У нее есть один страшный враг, перед которым пасуют все системы защиты — вулканический пепел.

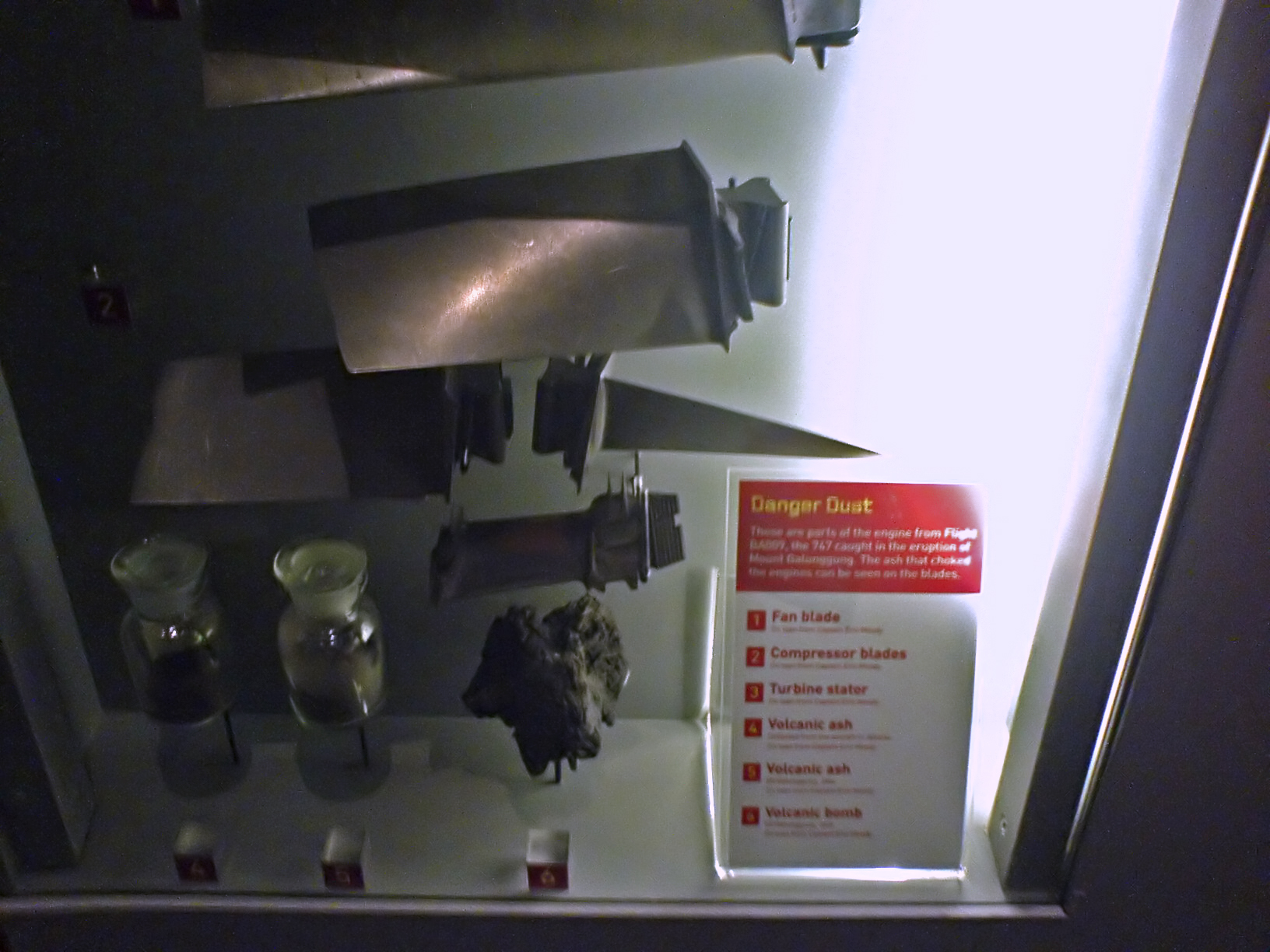

Это наглядно продемонстрировал знаменитый инцидент с рейсом British Airways 9 в 1982 году. Boeing 747 пролетел сквозь облако пепла от вулкана Галунггунг, и все четыре его двигателя заглохли. Почему? Потому что вулканический пепел — это, по сути, мельчайшая стеклянная крошка. Попадая в камеру сгорания, он не испаряется, как вода, а плавится, покрывая лопатки турбины слоем расплавленного стекла. Это нарушает их аэродинамику и охлаждение, что и приводит к остановке двигателя. К счастью, экипажу удалось спланировать из облака и перезапустить двигатели, когда стекло на лопатках остыло и растрескалось.

Так почему же турбина не боится воды?

Реактивный двигатель не боится дождя не по какой-то одной причине. Его «водостойкость» — это результат многоуровневой системы защиты, где изящно сочетаются законы физики и тщательный расчет конструкторов:

• Скорость превращает воду в пар.

• Центрифуга отбрасывает воду во внешний контур.

• Высокая температура мгновенно испаряет остатки.

• Продуманная конструкция отводит излишки и выдерживает удары.

Так что в следующий раз, попадая в зону турбулентности в грозу, не волнуйтесь за двигатели. Они спроектированы для этого. Лучше просто восхититесь тем, какое поразительное творение человеческой мысли несет вас сквозь облака.
