Застёжка-молния: путь в 20 лет инженерных доработок к надежному соединению

Сегодня мы застёгиваем куртку или рюкзак одним движением и почти не задумываемся о том, что за этим стоит довольно продуманная механика. Современная молния состоит всего из нескольких типов деталей — двух лент с зубцами, бегунка и ограничителей. Однако путь к этой простой конструкции занял более двадцати лет. Первые версии постоянно расстёгивались, заедали и были слишком дорогими для массового производства. Инженерам пришлось изменить форму соединительных элементов, увеличить их плотность и даже создать специальное оборудование для их изготовления. В результате экспериментальный механизм конца XIX века превратился в один из самых распространённых крепёжных элементов в мире.

Интересная деталь: обычная качественная молния рассчитана примерно на несколько тысяч циклов открывания и закрывания. Надёжность обеспечивается не сложной механикой, а точной геометрией зубцов и тем, как они распределяют нагрузку вдоль всей ленты.

Первая попытка: «устройство для быстрого застегивания обуви»

Одну из первых практических попыток создать быструю застёжку предпринял американский инженер Уитком Джадсон (Whitcomb L. Judson). В 1891 году он начал работу над устройством, которое должно было облегчить застёгивание высоких ботинок.

По распространённой версии, поводом для разработки стала просьба знакомого Джадсона, которому из-за проблем со здоровьем было трудно каждый раз завязывать шнурки. При этом у изобретения была и более прагматичная цель — ускорить процесс застёгивания обуви и одежды в целом и создать механическую альтернативу шнуркам и пуговицам.

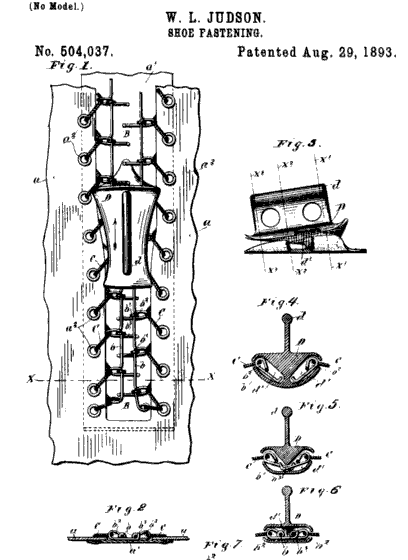

29 августа 1893 года Джадсон получил патенты США US 504,038 и US 504,037, которые описывали его ранние конструкции. Патент 504,038 подробно описывал систему из крючков и петель, соединяемых направляющим ползунком, который позволял застёгивать сразу весь ряд элементов одним движением.

Патент 504,037 представлял собой усовершенствованную версию того же механизма с небольшими изменениями конструкции, направленными на улучшение надёжности соединения. Оба патента стали первыми официальными документами, предвосхитившими современную молнию, хотя сами механизмы ещё часто заедали и могли расстёгиваться сами по себе.

Инженерная переработка

Ключевую роль в развитии конструкции сыграл шведско-американский инженер Гидеон Сундбэк (Gideon Sundback). Работая в компании Джадсона, он занялся радикальной переработкой механизма.

В 1913 году Сундбэк предложил отказаться от системы крючков и заменить её рядом небольших одинаковых металлических зубцов. Он увеличил их количество на единицу длины и изменил форму так, чтобы каждый зубец мог входить в сопряжённый элемент соседнего ряда.

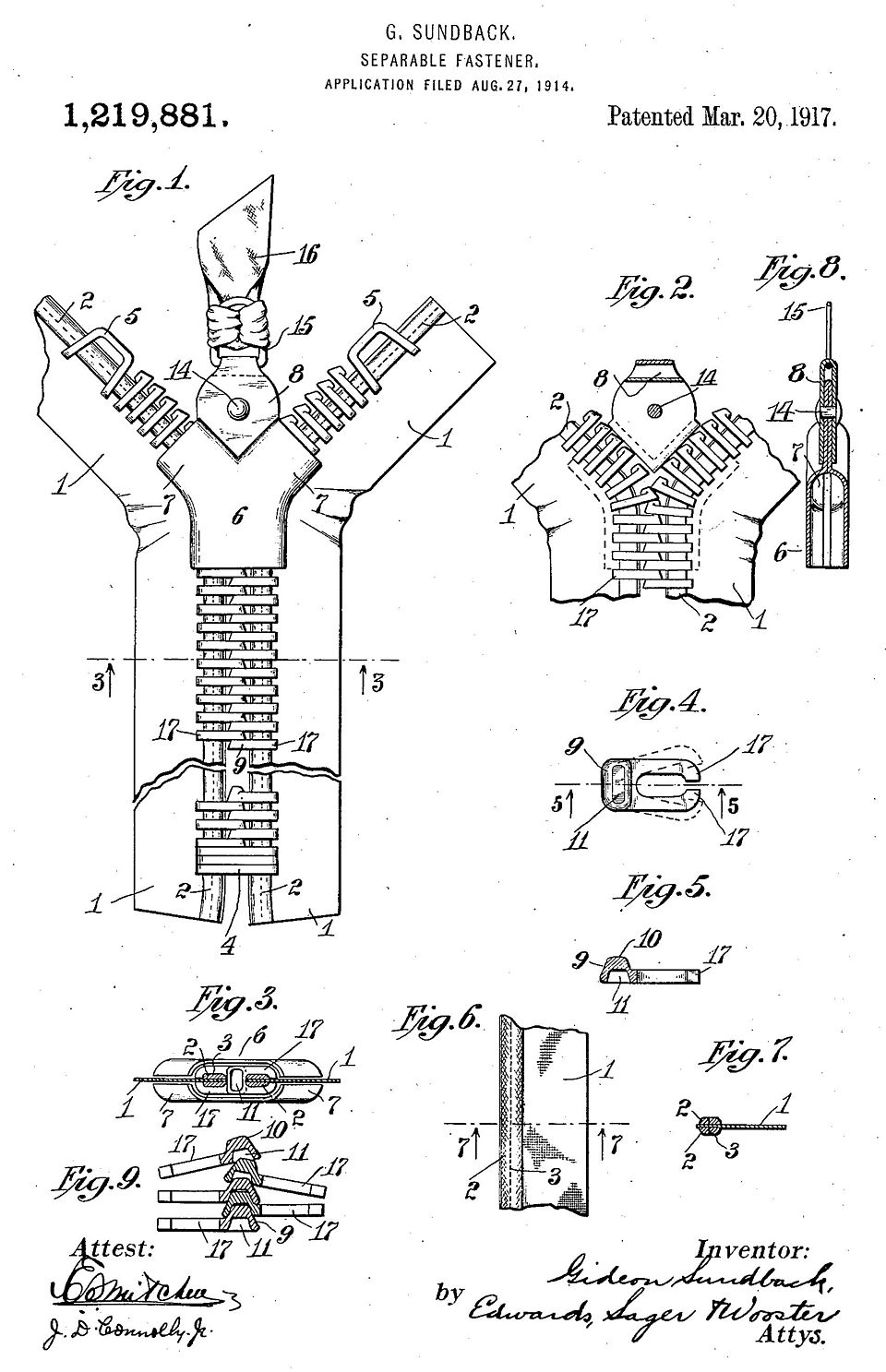

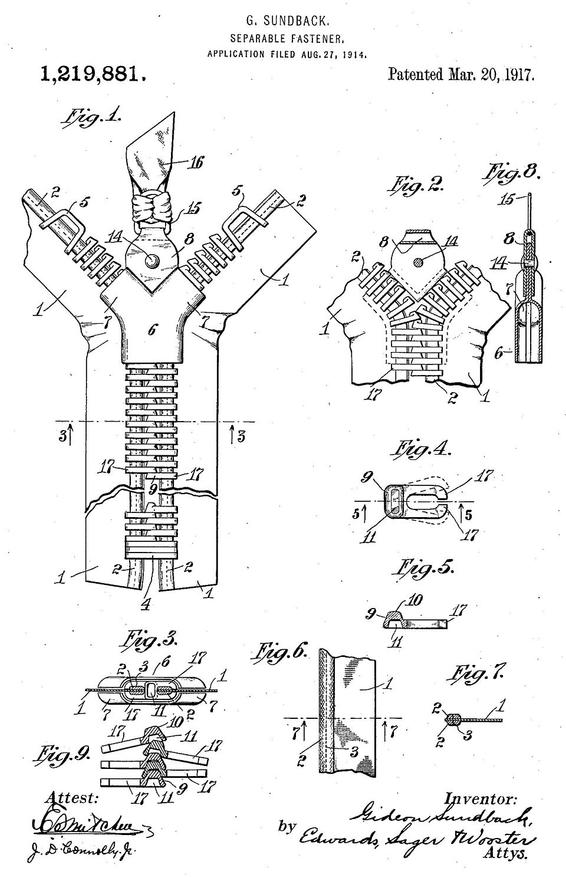

В 1917 году была запатентована конструкция Hookless No. 2, которая фактически стала прототипом современной молнии. В этой конструкции зубцы образовывали непрерывную цепочку взаимных зацеплений. Благодаря этому нагрузка распределялась вдоль всей линии соединения, а не приходилась на отдельные элементы.

Но важной частью изобретения стала не только геометрия зубцов, но и технология производства. Сундбэк разработал специальную машину, которая формировала металлические зубцы из проволоки, обжимала их вокруг тканевой ленты и сразу выстраивала с точным шагом. До этого зубцы приходилось устанавливать почти вручную, что делало производство медленным и дорогим. Новая технология резко снизила стоимость изделия и позволила начать массовый выпуск.

Из чего состоит и как работает молния

Несмотря на широкое распространение, механизм молнии относительно прост. Его работа основана на последовательном соединении элементов под управлением направляющих.

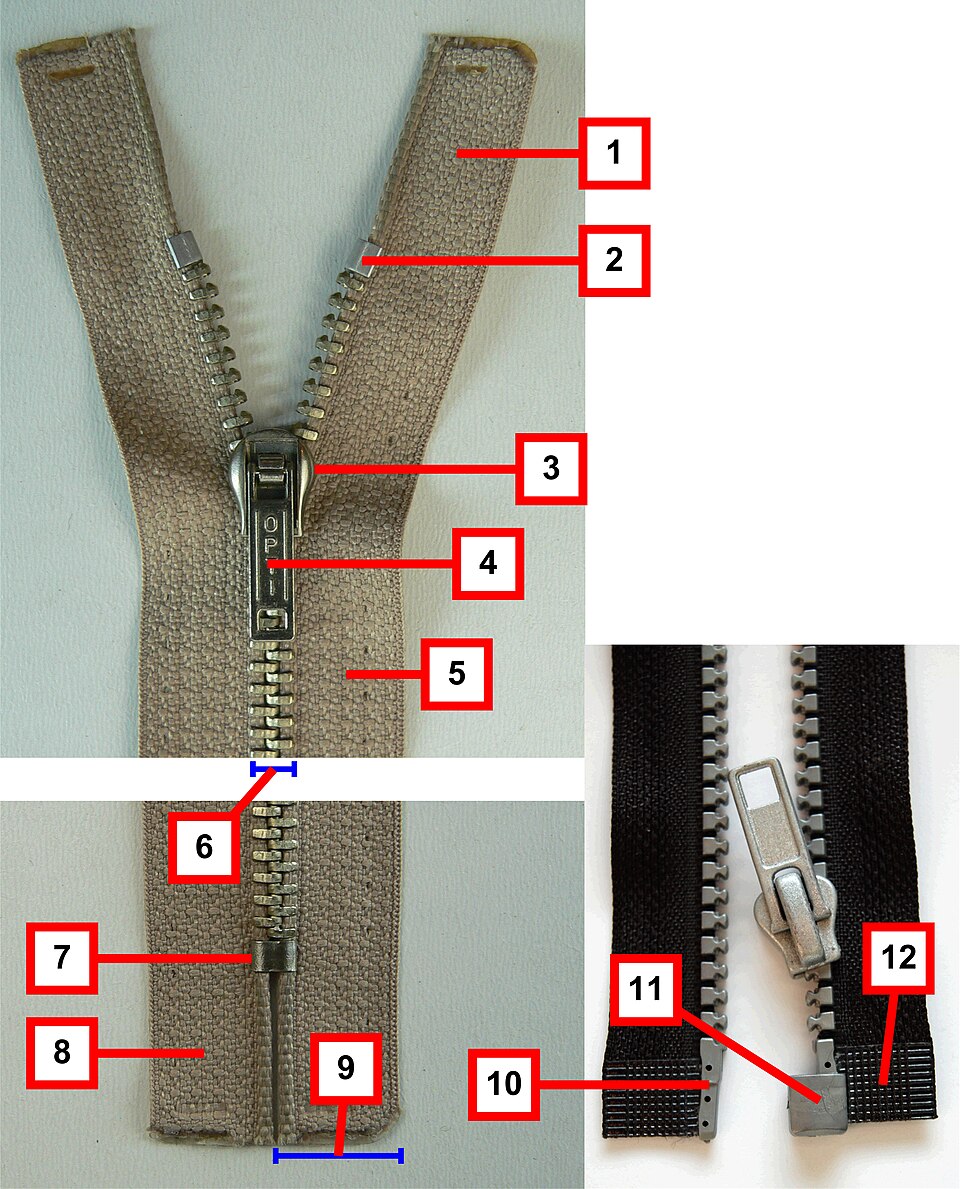

Конструкция молнии включает несколько основных элементов. Основой служит тесьма (5), на которой закреплены ряды зубцов. По краям находятся свободные концы тесьмы (1 и 8). Для ограничения хода механизма используются ограничители (2 и 7). Соединение и разъединение зубцов осуществляется с помощью бегунка — слайдера (3), к которому прикреплён брелок, или пуллер (4), позволяющий перемещать механизм вручную. Также в конструкции выделяют ширину застёжки (6) и ширину тесьмы (9). В разъёмных молниях дополнительно используются штифт (10) и разъёмный ограничитель с гнездом (11), которые обеспечивают соединение двух половин перед застёгиванием. Для усиления конструкции может применяться уплотнительная лента (12).

Основную роль в работе механизма играет бегунок. Внутри его корпуса расположены направляющие каналы, которые постепенно изменяют положение двух лент с зубцами.

Когда бегунок движется в сторону закрытия, направляющие сводят ряды зубцов. Каждый зубец одного ряда входит в углубление зубца противоположного ряда, образуя прочную цепочку зацеплений.

После соединения элементы удерживаются соседними зубцами сверху и снизу. Благодаря этому нагрузка распределяется вдоль всей длины тесьмы, что делает соединение устойчивым и надёжным.

Когда бегунок движется в обратную сторону, клиновидная часть внутри корпуса постепенно раздвигает ряды зубцов и выводит их из зацепления.

Таким образом, механизм молнии работает благодаря геометрии деталей и точности их взаимного расположения. Сложных замков или пружин внутри неё нет — надёжность обеспечивается формой элементов и направляющим действием бегунка.

Путь к массовому применению

Даже после инженерных доработок молния не сразу стала популярной в одежде. Первые крупные применения появились в промышленности и военном снаряжении. В начале XX века такие застёжки использовались в защитных костюмах, денежных поясах и некоторых элементах авиационного оборудования.

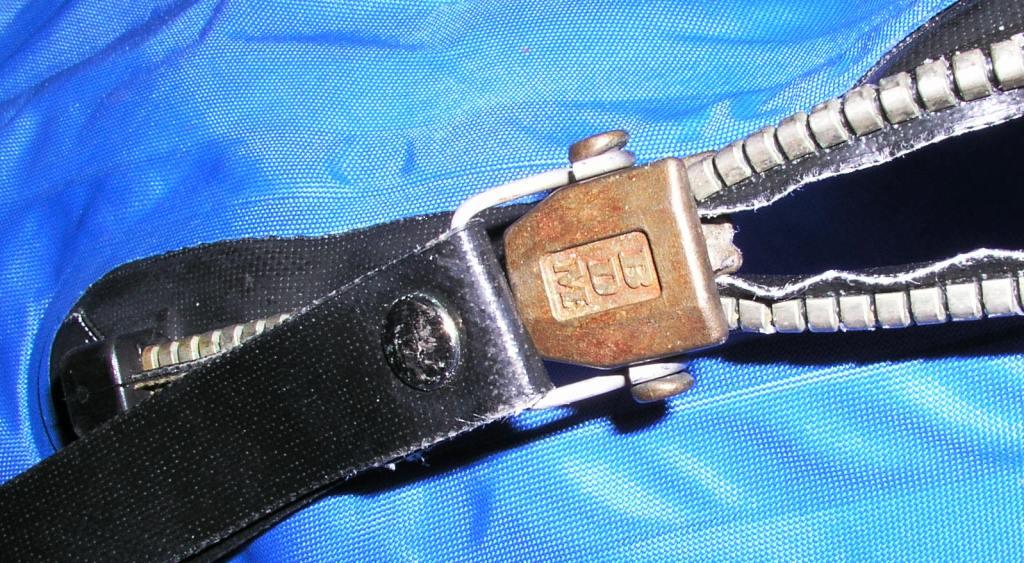

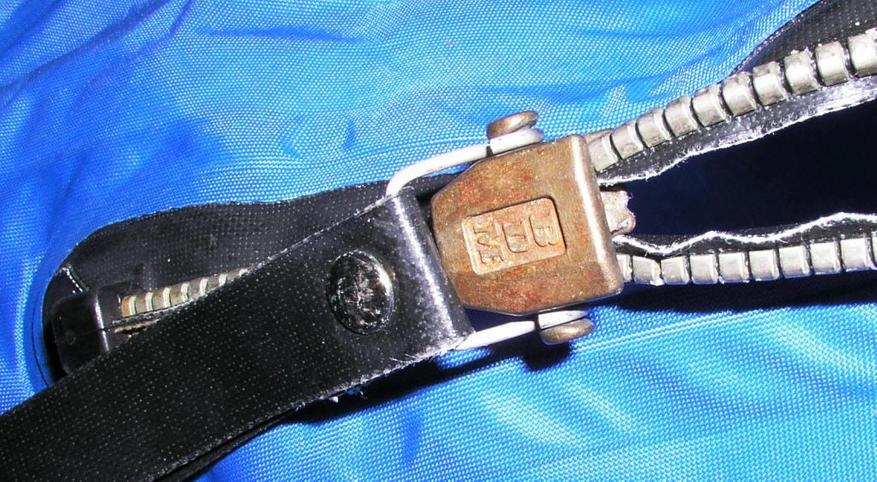

Широкую известность молния получила в 1923 году, когда компания B. F. Goodrich Company начала устанавливать её на резиновые галоши. Именно тогда закрепилось название zipper — звукоподражательное слово, имитирующее характерный звук бегунка.

Массовое распространение в одежде началось лишь в 1930-х годах, когда производители оценили скорость и удобство такой застёжки по сравнению с пуговицами.

Современные разновидности

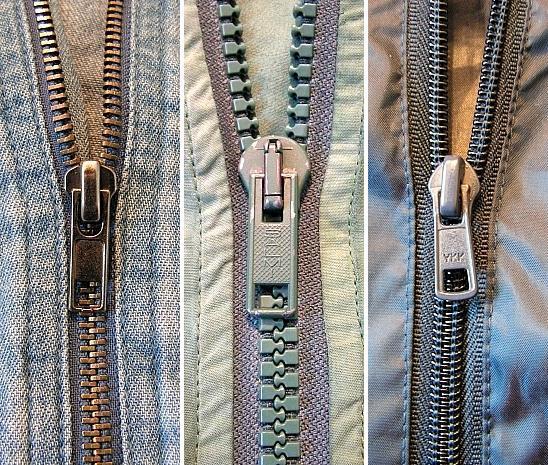

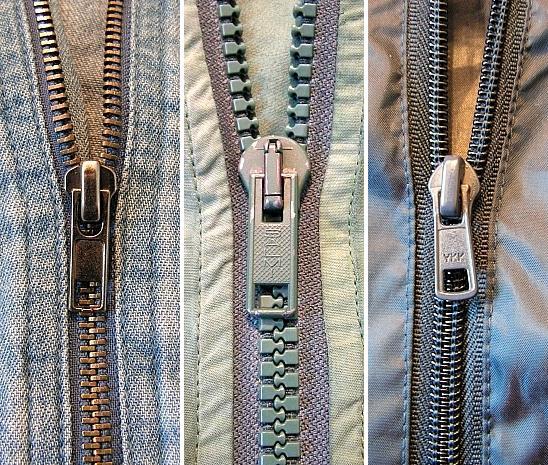

За более чем столетие конструкция молнии практически не изменилась, однако появились разные технологические варианты.

Тракторные молнии изготавливаются методом литья пластика. Их зубцы формируются из прочных полимеров, чаще всего полиоксиметилена, что делает их устойчивыми к износу и механическим нагрузкам.

Спиральные молнии используют непрерывную синтетическую нить, сформированную в спираль и пришитую к тканевой ленте. Такая конструкция отличается гибкостью и небольшим весом.

Водонепроницаемые молнии применяются в одежде для экстремальных условий. Их зубцы и швы закрываются защитным слоем полиуретана, который уменьшает проникновение влаги.

Итог

История звстежки — молнии показывает, что даже относительно простой механизм может потребовать десятилетий инженерных доработок. Успех этой конструкции определили две вещи: точная геометрия элементов и технологичность производства. Именно сочетание этих факторов позволило превратить экспериментальное устройство конца XIX века в один из самых распространённых механических соединителей в современной промышленности.
