Обзор лазерного гравера Atomstack S10 Pro: на какие чудеса способны эти приборы

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | 3D-принтеры, станки и аксессуары

Еще несколько лет назад лазерная гравировка являлась дорогостоящей услугой, а оборудование, предназначенное для выполнения данной работы, стоило баснословных денег. Сейчас, благодаря нашим китайским товарищам, лазерный гравер может приобрести любой желающий. На рынке представлено огромное количество разнообразных устройств, которые отличаются габаритными размерами, мощностью лазера и т.д. Сегодня я расскажу о новинке, о лазерном гравере, который обладает одним из самых мощных в своем классе лазерным блоком. Речь пойдет о Atomstack S10 Pro.

Технические характеристики Atomstack S10 Pro

  • Сверхтонкое пятно лазера 0.06*0.06 мм
  • 3,5-дюймовый сенсорный экран и возможность автономной работы (без ПК и телефона)
  • 32-битный чипсет и быстрая гравировка
  • Выходная мощность двойного лазера 10 Вт
  • Поддерживает комплект расширения 850х410 мм
  • Мощность машины: 50 Вт
  • Выходная мощность лазера: 10-11 Вт
  • Длина волны: 445 ± 5 нм
  • Точность гравировки: 0.01 мм
  • Метод фокусировки: лазер с фиксированным фокусом, нет необходимости фокусироваться
  • Формат ввода: NC, BMP, JPG, PNG, DXF и т. д.
  • Способ передачи данных: USB-соединение.
  • Входное напряжение: 100-240 В переменного тока, 50/60 Гц
  • Выходное напряжение: DC12V, 5A
  • Сертификация: CE, FCC, RoHS, FDA, PSE

Прежде всего предлагаю посмотреть видеообзор.

Упаковка и комплект поставки

Лазерный гравер Atomstack S10 Pro поставляется в коробке из переработанного картона. Коробка не содержит на себе абсолютно никакой информации.

Внутреннее пространство внутри коробки организовано таким образом, что ни один из элементов комплекта поставки не болтается и не трясется. Достигнуто это благодаря использованию лотков и накладок из вспененного полиэтилена.

Гравер поставляется в полусобранном состоянии. Все основные элементы конструкции уже собраны. В комплект поставки вошли:

  • Набор крепежных винтов;
  • Набор инструмента для сборки;
  • Три ножки с мягкими накладками;
  • Заготовка из акрила;
  • Заготовка из фанеры;
  • Руководство пользователя;
  • Пластиковые стяжки;
  • Кисточка для очистки;
  • Мягкая тряпочка для очистки;
  • Сенсорный экран;
  • Лазерная головка;
  • Профиль левый, правый, передний и задний;
  • Кабель HDMI;
  • Металлическое основание для резки;
  • USB кабель;
  • Кард-ридер для карт microSD;
  • Карта памяти microSD;
  • Сетевой адаптер питания.

Вообще комплект поставки достаточно неплохой. В нем есть все необходимое для сборки устройства и работы с ним сразу из коробки.

Сборка Atomstack S10 Pro

Со сборкой устройства вряд ли возникнут какие-либо сложности. На сайте компании есть подробный видеообзор, освещающий весь процесс сборки, да и инструкция по эксплуатации достаточно подробная. Однако, у меня возникло затруднение с установкой правой направляющей. Я не сразу обратил внимание на то, что она имеет на себе линейку. Сразу я установил ее вверх ногами и на правую сторону.

В общем замена сторон заняла всего две минуты.

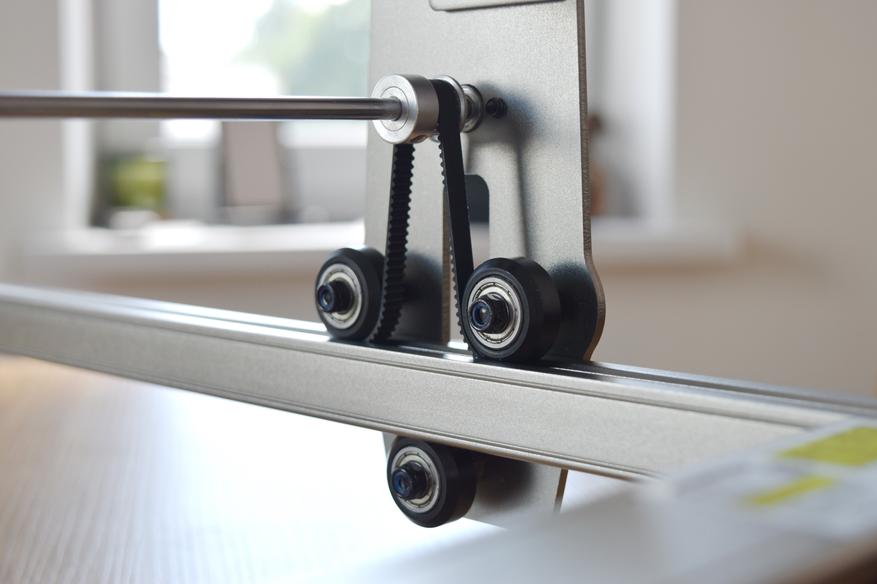

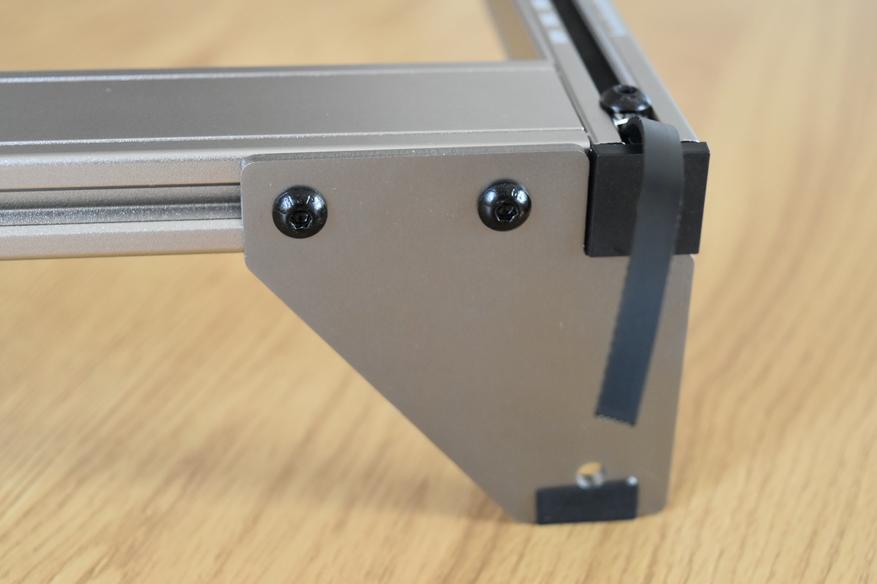

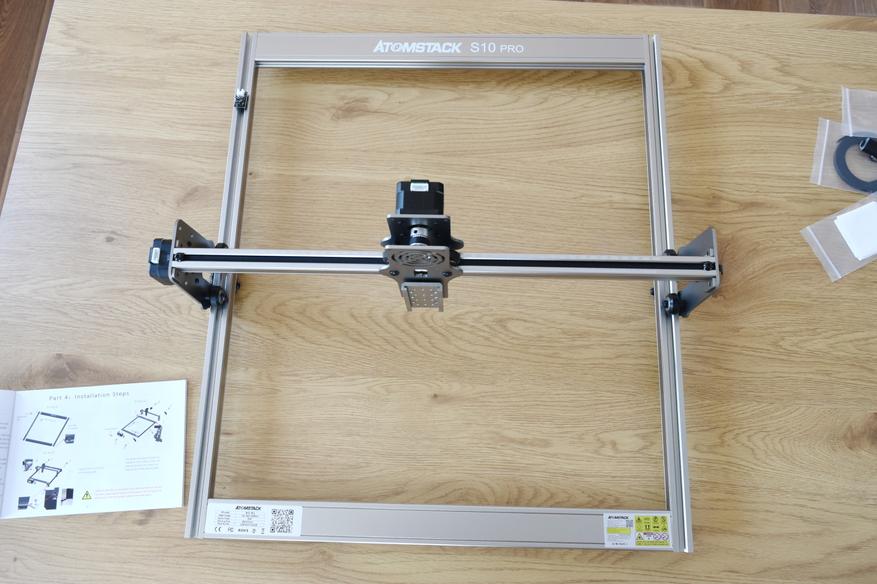

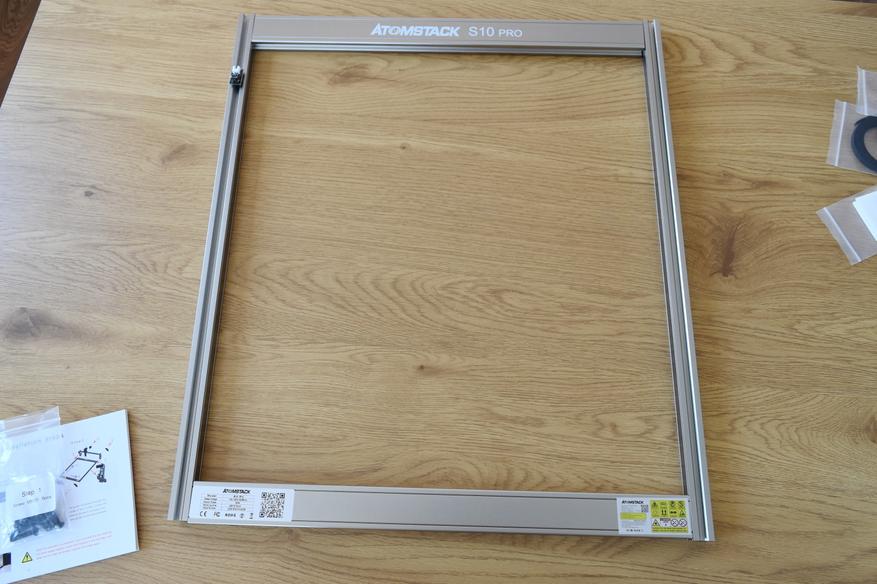

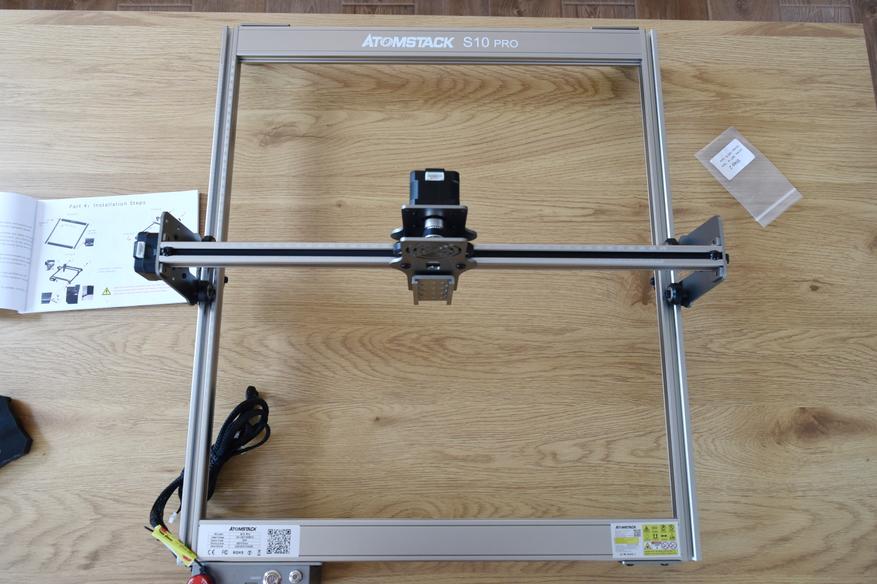

После того, как собрано нижнее основание нужно установить верхний подвижный блок с роликами. Далее устанавливаются зубчатые ремни. Схема установки проста, ремень должен лечь на зубчатые колеса, расположенные на валах.

После того, как конструкция собрана нам необходимо установить три ножки, блок управления устройством и сенсорный дисплей.

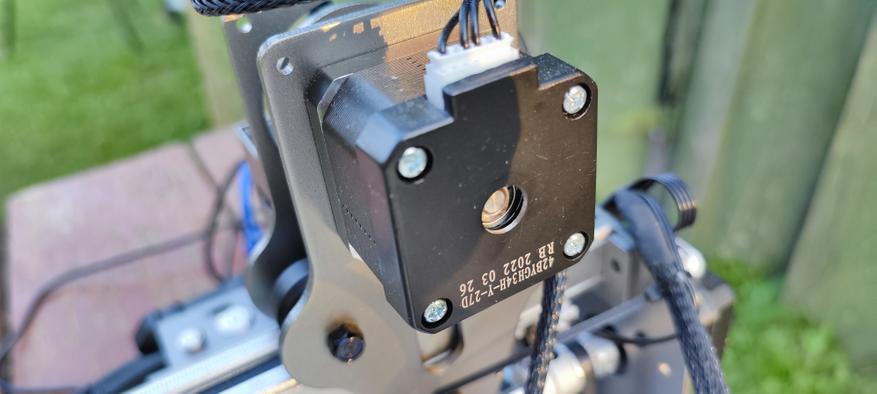

Теперь мы устанавливаем блок лазерной головки и подключаем провода к лазерной головке и шаговым двигателям.

Фото

Если верить маркировке на лазерной головке, то данный блок имеет фиксированный фокус, длина волны составляет 445±5 нм, мощность лазера 50 Вт, а выходная мощность лазера составляет 10-11 Вт. Конструкция лазерной головки такова, что плата управления и кулер расположены на радиаторе охлаждения, внутри которого расположен сам лазер. Это наиболее распространенная схема лазерной головки.

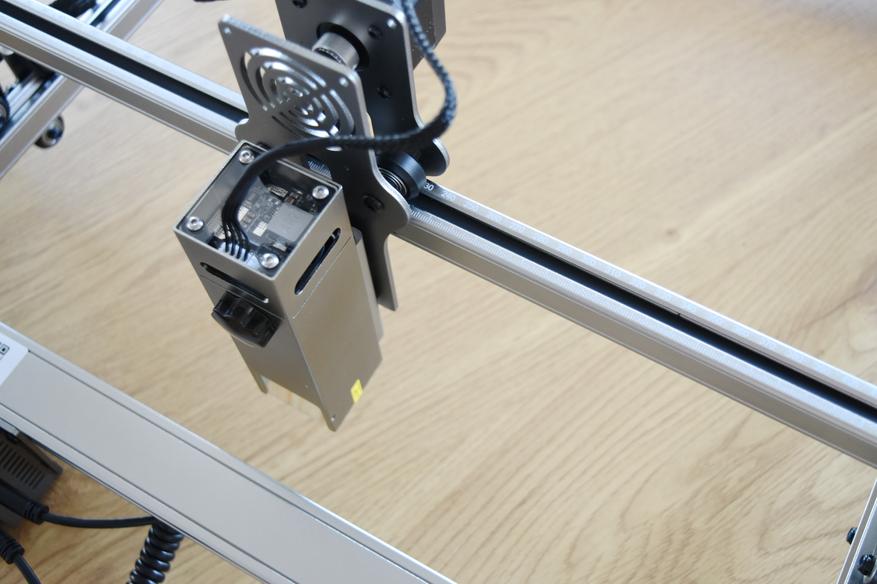

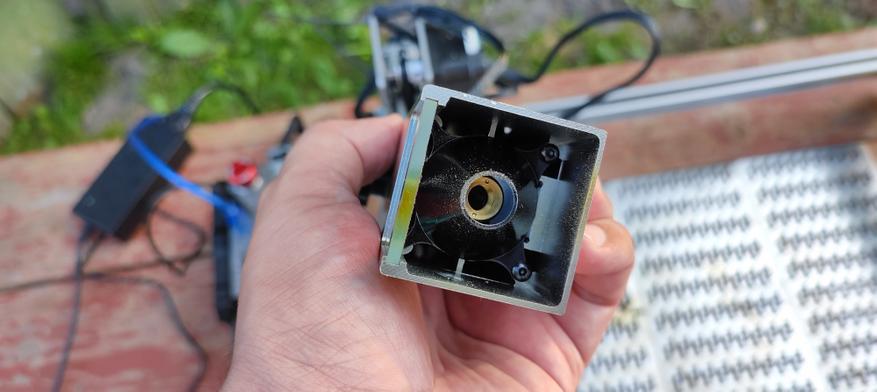

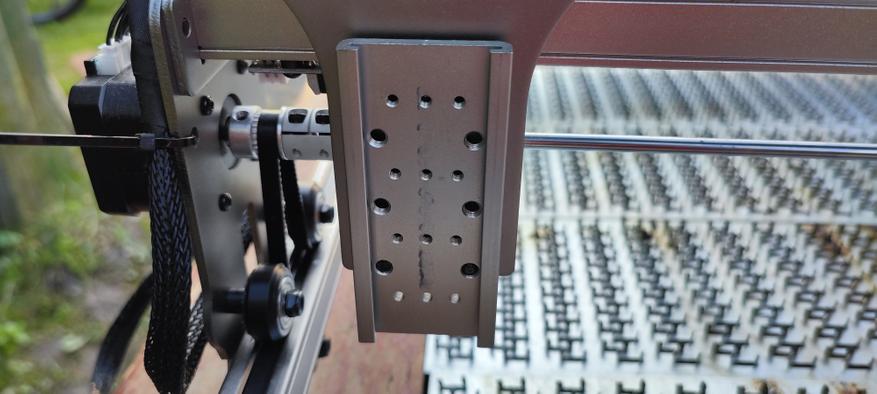

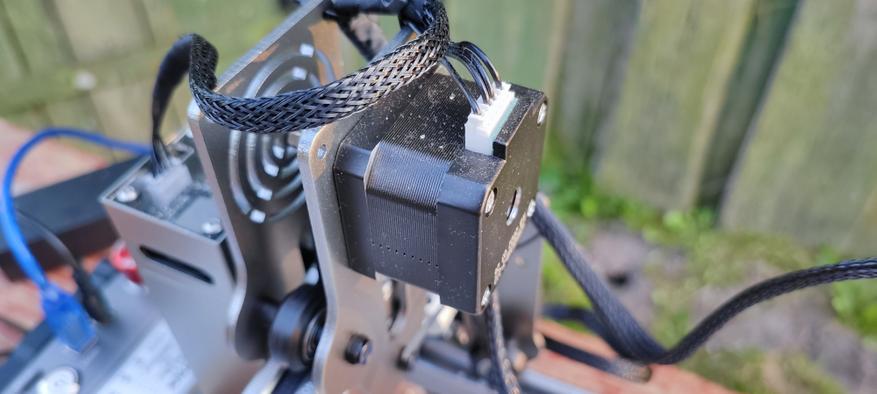

Конструктивно, лазерная головка выполнена по наиболее распространенной схеме. Плата управления и кулер закреплены на массивном радиаторе охлаждения, внутри которого находится сам лазер. В нижней части, для защиты излучающей линзы, предусмотрена металлическая «воронка».

На этом сборка завершена. Еще можно, при необходимости, подтянуть гайки и винты.

Хочу обратить внимание, что рабочая зона в Atomstack S10 Pro составляет 410 х 400 мм, а это достаточно много, для бюджетного, бытового лазерного гравера, при этом, производитель позволяет докупить комплект проводов и направляющих, благодаря которым область гравировки/печати можно увеличить до размера 410 х 850 мм.

Весь процесс сборки у меня занял около 20 минут, это принимая во внимание мой косяк с линейкой.

Внешний вид

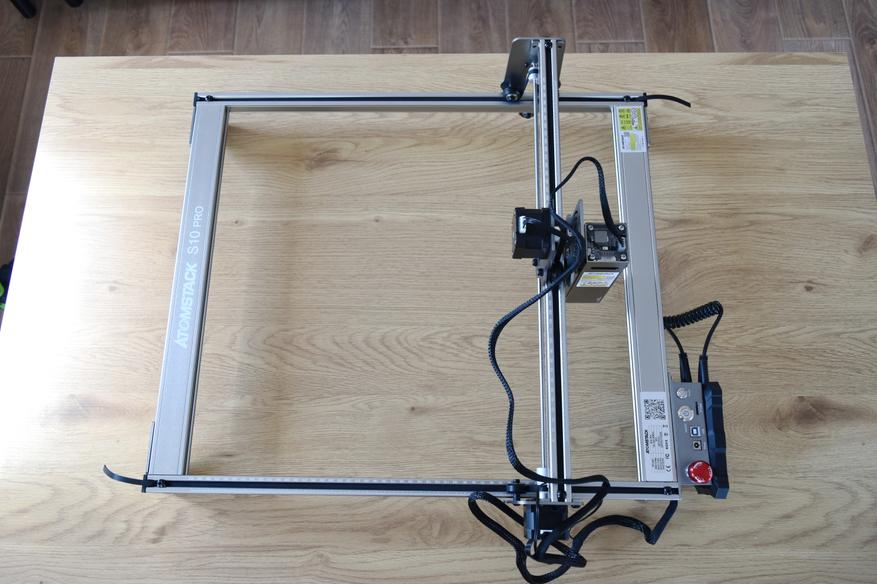

Каркас Atomstack S10 Pro, и корпус в целом, изготовлены из алюминиевого сплава, что гарантирует нам длительный срок эксплуатации и повышает точность гравировки. Габаритные размеры устройства в сборе составляют 658х561х265 мм, масса – 4.3 кг. На направляющих, по которым двигаются шаговые двигатели, имеются линейки, отображающие зону гравировки, которая составляет 410 х 400 мм.

Опирается устройство на три металлические ножки, оснащенные мягкими накладками, благодаря чему гравер не должен поцарапать поверхность стола, на котором он установлен.

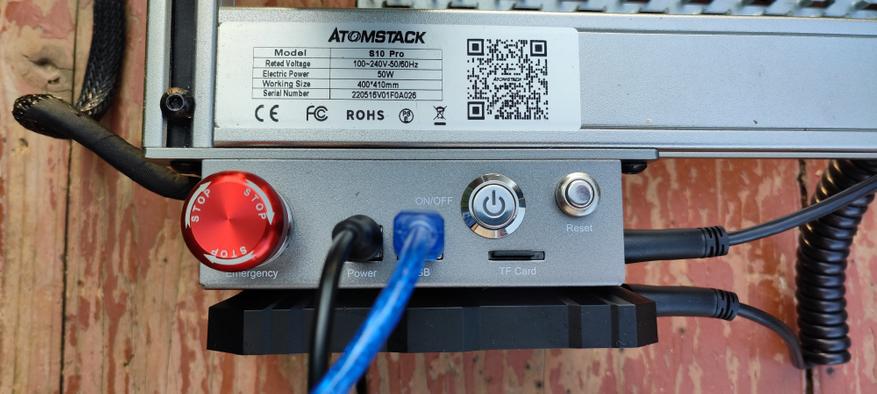

В качестве четвертой ножки-опоры используется металлический блок, внутри которого встроен блок питания также содержит на себе антенну Wi-Fi, кнопки включения/выключения устройства, кнопку «reset», кнопку экстренного выключения с механичиским фиксатором, слот для подключения карт памяти формата microSD, USB-порт и порт для подключения сетевого провода. По правде сказать, расположение USB разъема и сетевого штекера на верхней части блока несколько нелогично, но производитель иного мнения. На корпусе данного блока предусмотрен ряд вентиляционных отверстий, обеспечивающих надежный отвод избытка тепла из корпуса. Здесь же находится магнитная пластина, к которой крепится съемный сенсорный дисплей.

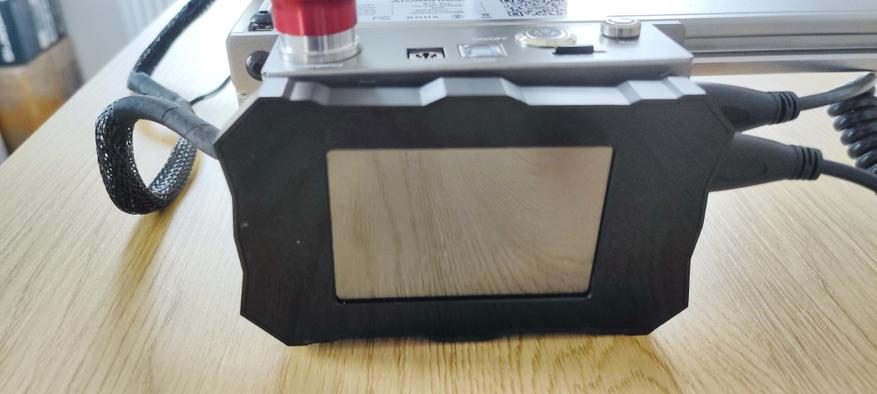

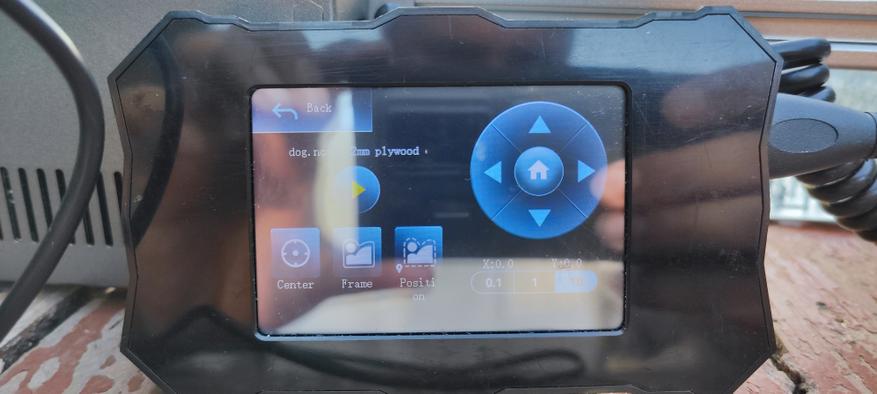

Дисплей имеет компактные габаритные размеры и в меру отрывчатый сенсор, при этом к работе с ним нужно приловчиться.

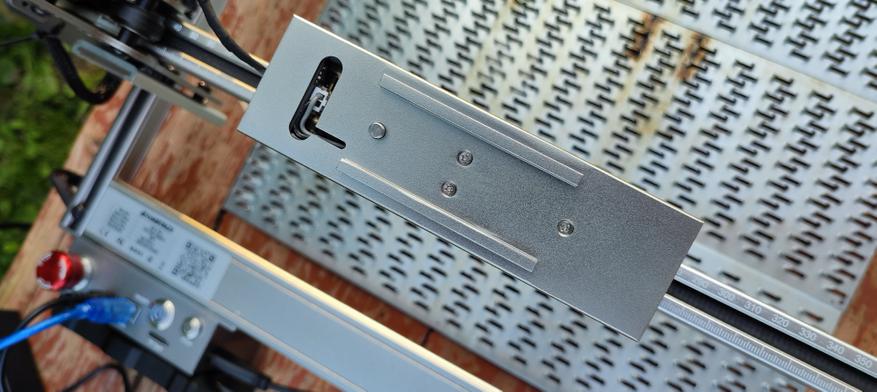

Блок лазерной головки фиксируется при помощи винта с пластиковым барашкой. Данное решение позволяет быстро осуществлять регулировку положения лазера по высоте.

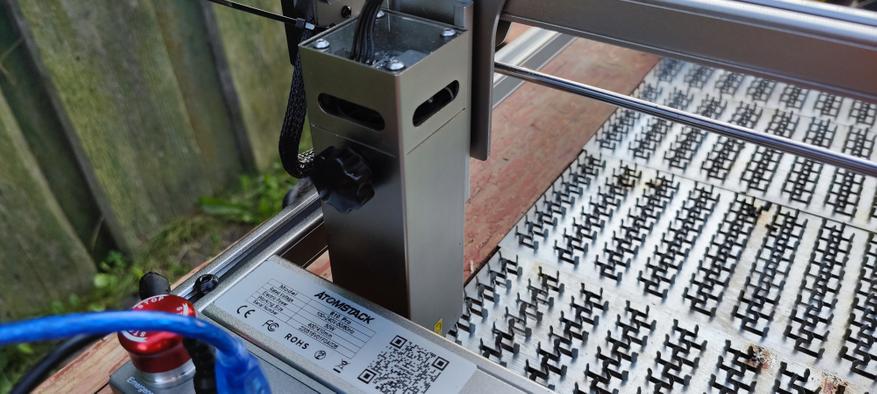

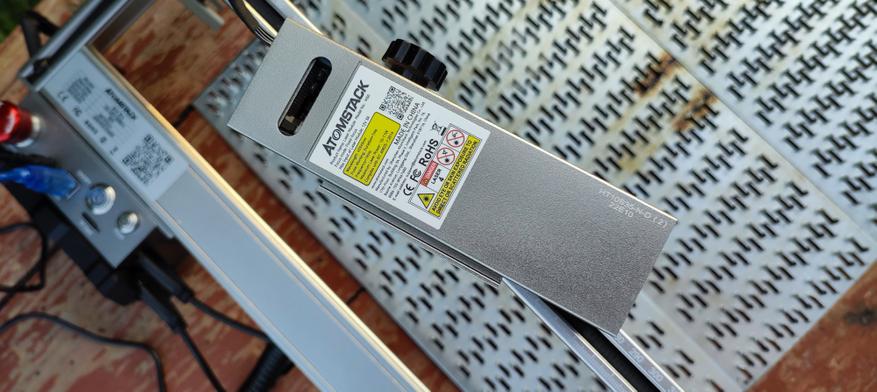

Говоря о блоке лазерной головки хочется упомянуть о том, что производитель оснастил его стеклом с панорамным фильтром. Данное стекло предназначено для защиты глаз в процессе работы устройства. Внутри лазерного блока установлен высокопроизводительный лазер с фиксированным фокусом. Фиксированный фокус избавляет нас от необходимости регулировки фокуса перед каждым использованием устройства.

На странице товара имеется информация о том, что технология двойного сжатия позволила уменьшить зону фокусировки лазера до 0.08х0.06 мм, за счет чего нам обещают возможность обработки деревянных заготовок толщиной до 20 мм, акрила толщиной до 15 мм, заготовок из керамики, стекла, нержавеющей стали и т.д. При работе устройства на максимальной мощности температура лазерного спекания может достигать 1200 ℃.

Подготовка к работе и тестирование

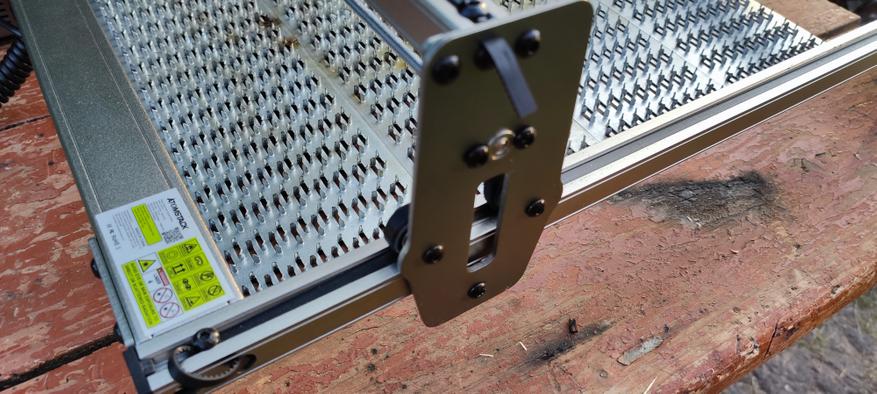

Прежде, чем приступить к печати, необходимо выставить фокус. Для этого мы пользуемся пластиковым эталоном. На печатную поверхность кладем эталон, на него устанавливаем лазерную головку, фиксируем ее по высоте при помощи винта, после чего эталон убираем.

Если необходимо вырезать заготовку, будь то дерево, пластик и т.д., я использую гвоздевые пластины. Во-первых, они обеспечивают более высокое качество нижней поверхности заготовки, во-вторых, благодаря им можно видеть, прожигается ли заготовка насквозь, либо нет. Также поверхность стола необходимо защитить подложкой. В моем случае в комплект поставки входила пластина из нержавеющей стали.

Производитель предлагает нам несколько вариантов гравировки.

Использование карт памяти

Один из простейших способов работы с устройством. После записи файла на карту памяти и установки ее в гравер нам необходимо выбрать раздел «Carve». Далее, при помощи сенсорного дисплея мы выбираем необходимый файл. В очередном разделе мы можем запустить гравировку. Более того в данном разделе мы можем просмотреть место, где будет располагаться центр нашего изображения, можем попросить устройство отрисовать контурные размеры рамки всего изображения, можем изменить место начала гравировки либо вернуть лазерную головку в нулевое положение. Здесь же можно задать мощность и скорость гравировки. С учетом того, что файл распечатывается с карты памяти эти возможности оказались весьма удобными, ведь мы можем запустить процесс гравировки в том месте заготовки, где нам это необходимо.

Использование модуля Wi-Fi

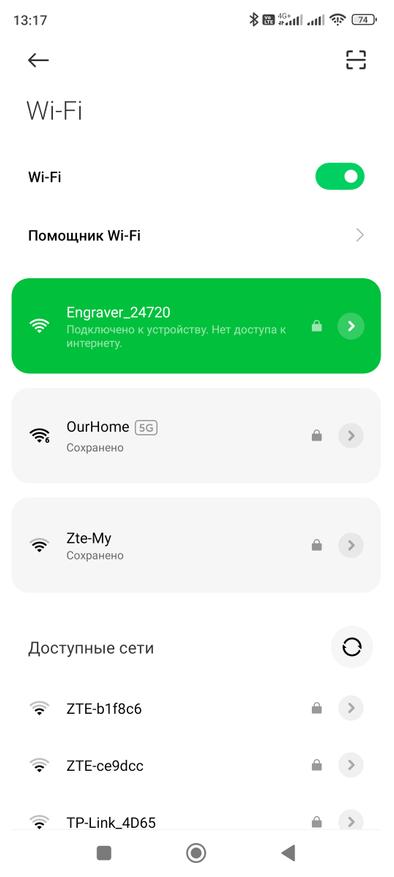

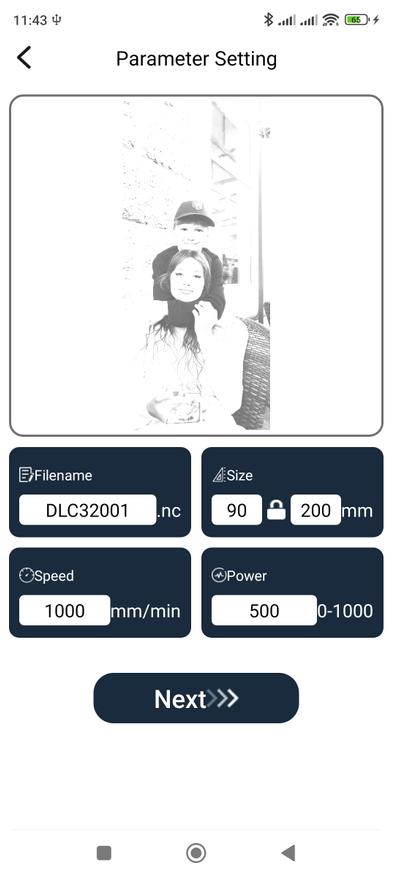

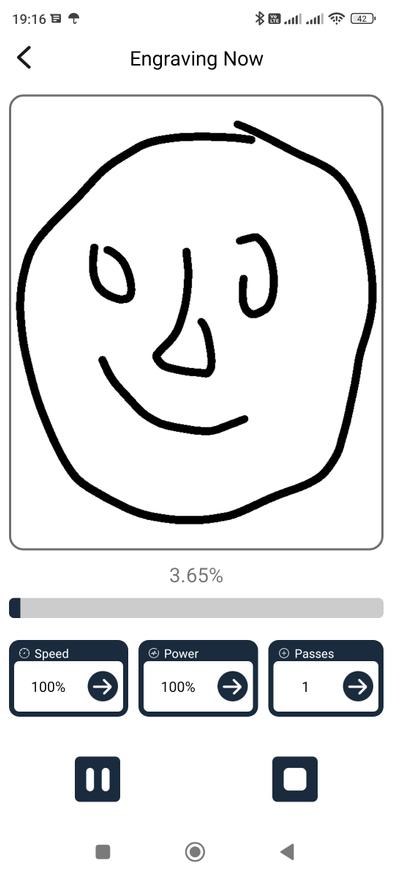

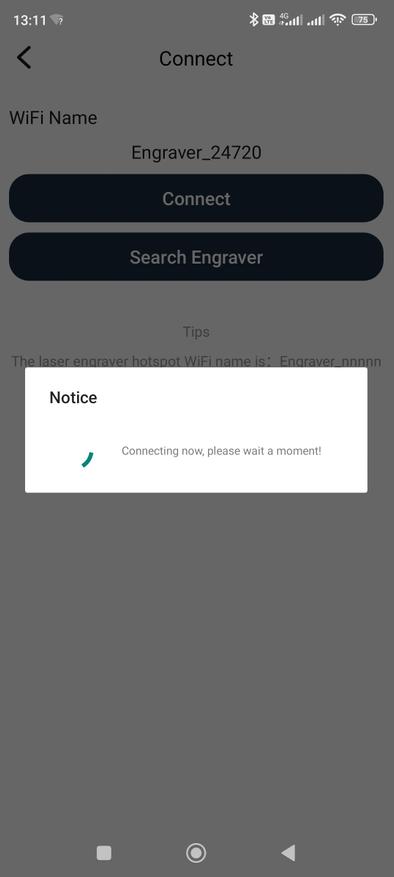

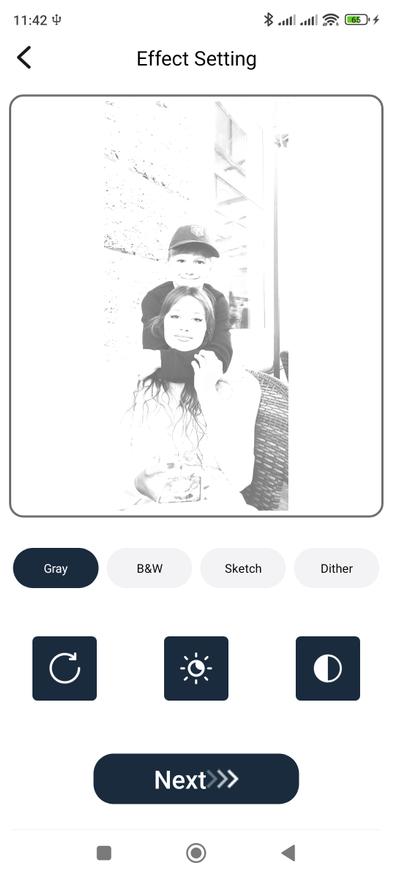

В данном случае гравировка осуществляется с использованием мобильного приложения AtomStack. Здесь у нас имеется возможность передать на устройство только-что сделанную фотографию, передать изображение из галереи, нарисовать изображение самостоятельно либо выбрать один из загруженных шаблонов. Здесь важно отметить, что мы можем выставлять основные значения, такие, как яркость, контрастность, баланс белого и т.д. В общем приложение достаточно функционально.

Здесь важной особенностью является то, что в гравере должна быть установлена карта памяти, т.к. с мобильного телефона файл вначале записывается на карту памяти, и лишь потом устройство приступает к работе.

Использование USB-соединения

Пожалуй, это самый функциональный режим работы с гравером. Производитель предлагает нам воспользоваться одним из приложения. Первое – LaserGRBL. Простейшее в работе приложение. Для работы мы можем загружать изображения, либо создавать простейшие макеты.

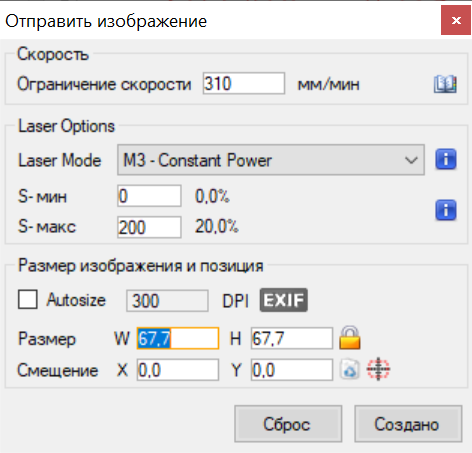

Простое и удобное приложение, однако в нем есть весьма существенный недостаток – в настройках нет возможности совмещения задач. То есть, если нам необходимо сделать изображение и вырезать это изображение из заготовки, нам придется запускать несколько различных задач. В один цикл объединить весь процесс не удастся. Придется запустить сначала процесс гравировки, затем процесс резки, либо наоборот.

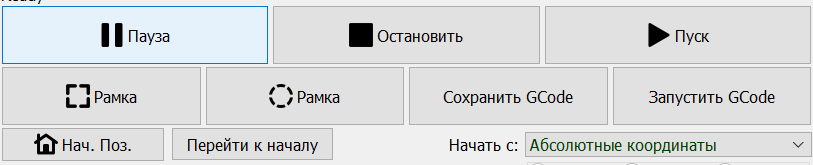

Пожалуй, это единственный, но очень важный недостаток данного приложения. LaserGRBL позволяет обрабатывать как векторные, так и растровые изображения. При обработке растровых изображений программа автоматически их преобразовывает в векторные. Более того в настройках, при подготовке изображения можно найти редактор для подготовки изображения к печати, в котором имеется возможность установки полутонов и т.д. здесь же можно найти предустановленные, оптимальные значения для работы с тем либо иным материалом на различных гравировальных станках. Речь идет о скорости гравировки и мощности лазера.

При подготовке к работе выявился еще один недостаток, в настройках программы отсутствует лазерный гравер Atomstack S10 Pro, в связи с этим мне пришлось подбирать устройство со схожими характеристиками.

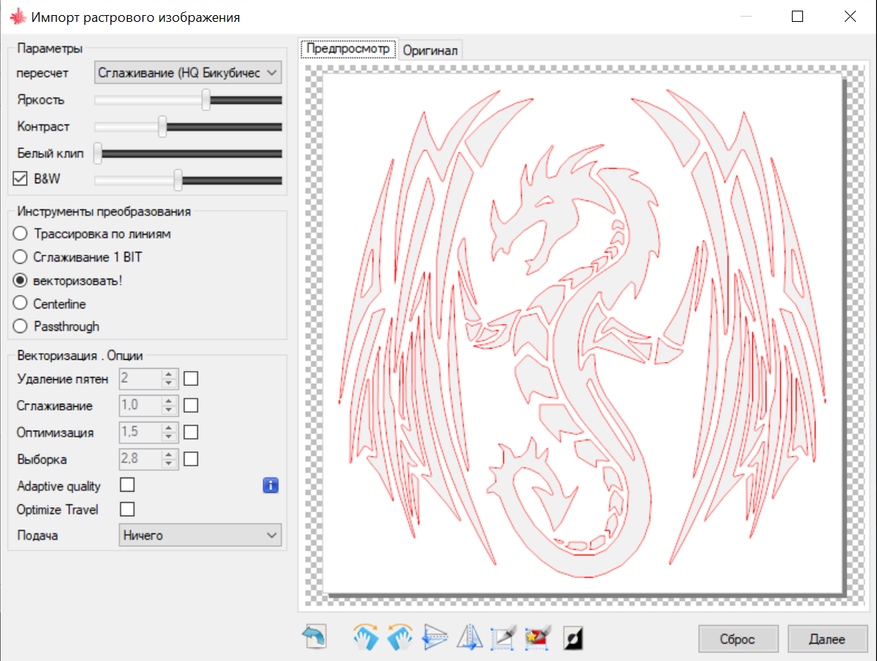

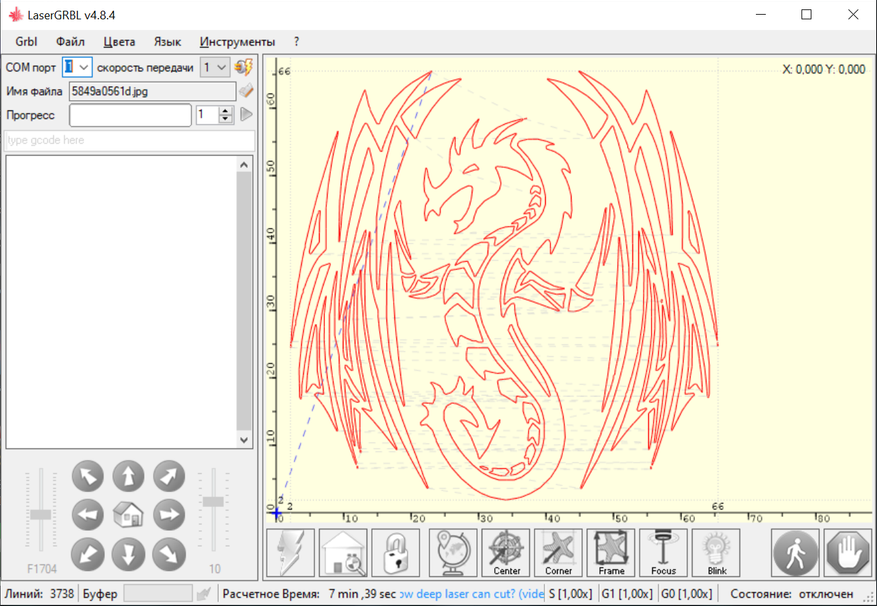

После того, как выбрано устройство, тип материала и режим работы (резка/гравировка) – программное обеспечение автоматически выставляет мощностные показатели лазера, выбирает скорость его движения и количество проходов. При желании данные значения можно задать в ручном режиме.

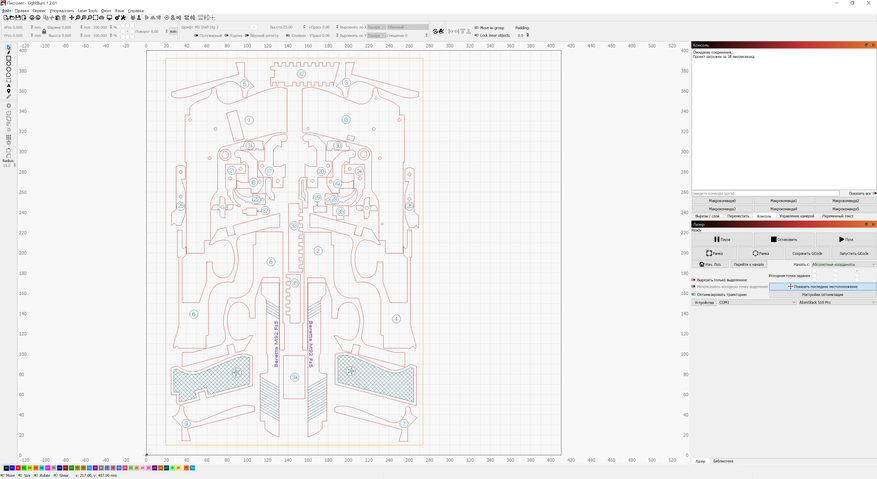

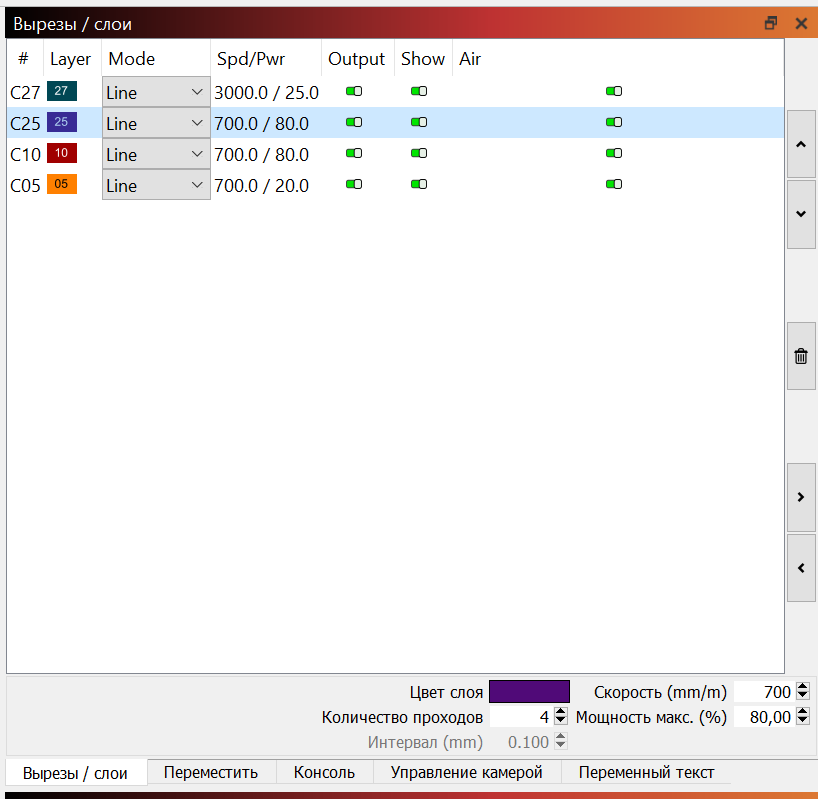

Второе приложение – LightBurn. Это куда более навороченное приложение, позволяющее выполнять большое количество манипуляций. Рассказывать о функциональных возможностях данного программного обеспечения нет необходимости, т.к. этому можно посвятить целый ряд тематических статей. В сети интернет есть достаточно большое количество информации по работе с LightBurn, поэтому я остановлюсь на самом важном моменте, который выгодно выделяет LightBurn в сравнении с LaserGRBL. Речь идет о возможности многозадачной работы, т.е. при подготовке макета для гравировки мы с вами имеем возможность, в одном файле, задавать скорость движения лазерной головки, мощность лазера, количество проходов и т.д. При гравировке устройство, исходя из заданный параметров будет выполнять ту, либо иную операцию.

Фото

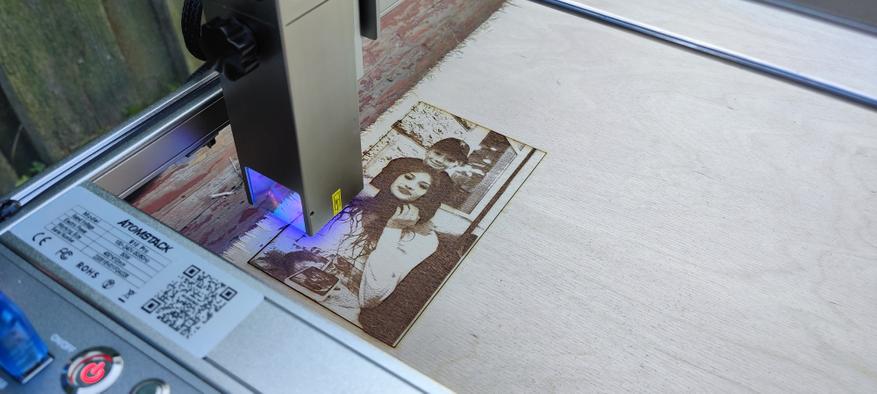

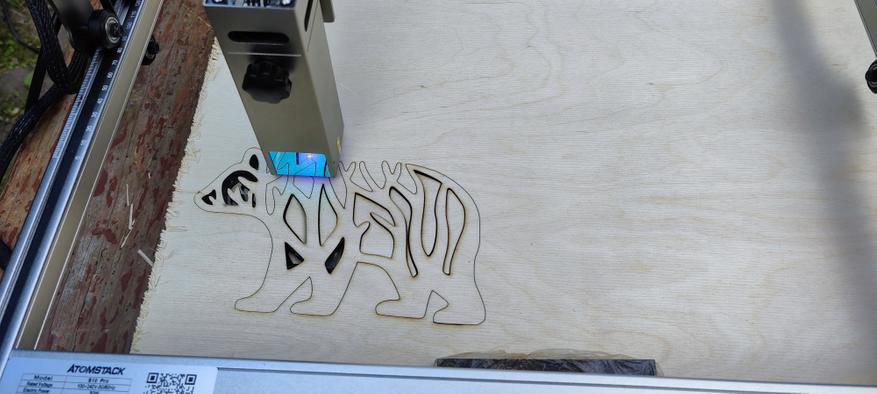

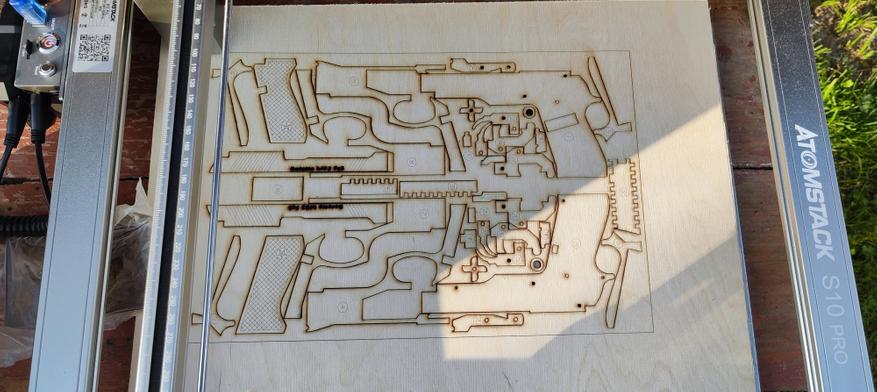

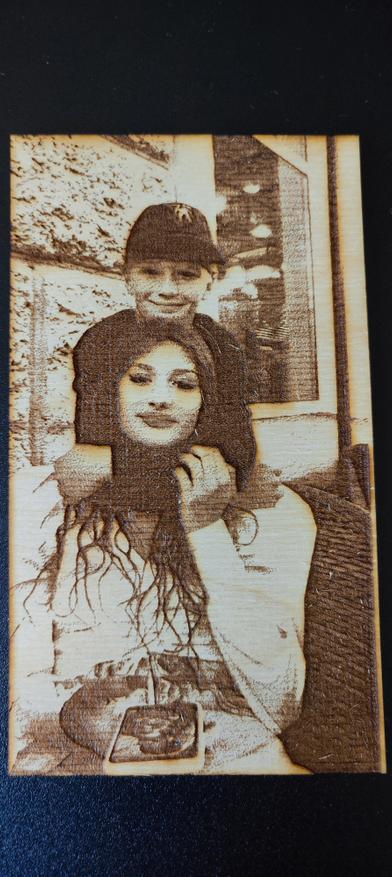

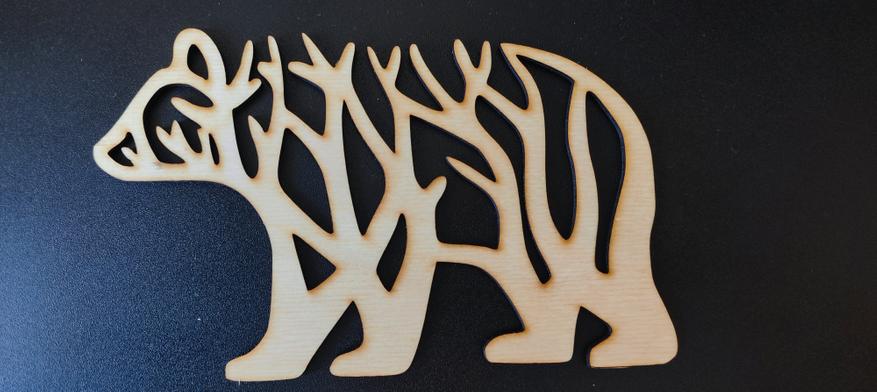

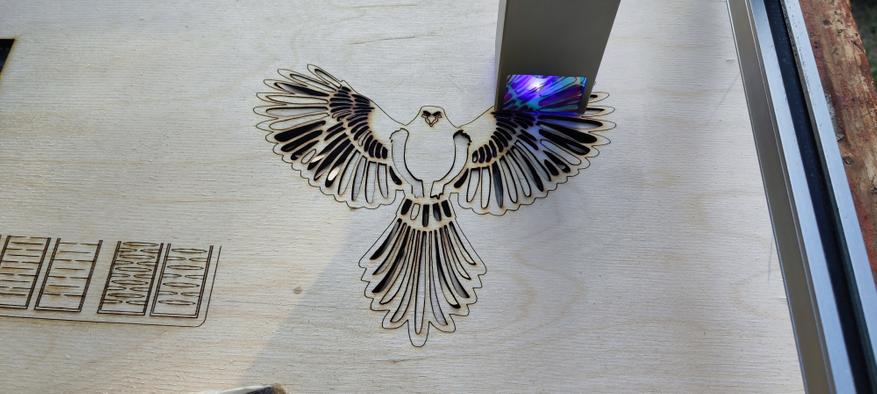

В ходе тестирования Atomstack S10 Pro было отработано несколько заготовок. Прежде всего на листе фанеры толщиной 10 мм было прорезано сквозное отверстие. Далее на листе фанеры толщиной 4 мм был вырезан макет пистолета, причем в данном случае у нас не только вырезались заготовки, часть элементов вырезалась, а на части элементов лишь наносились изображения.

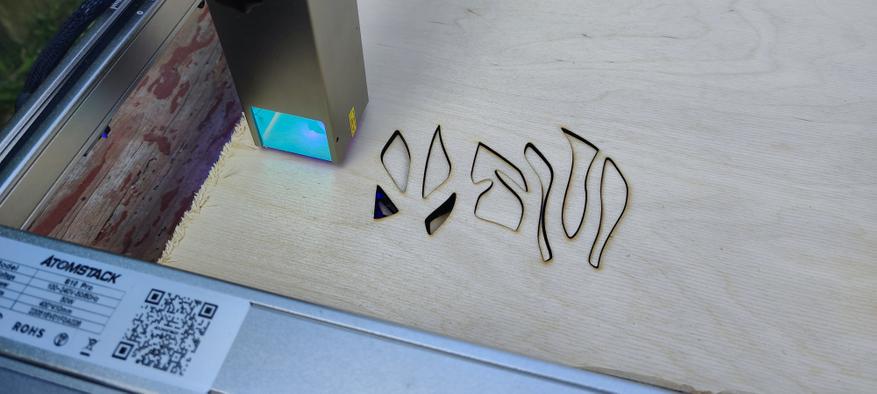

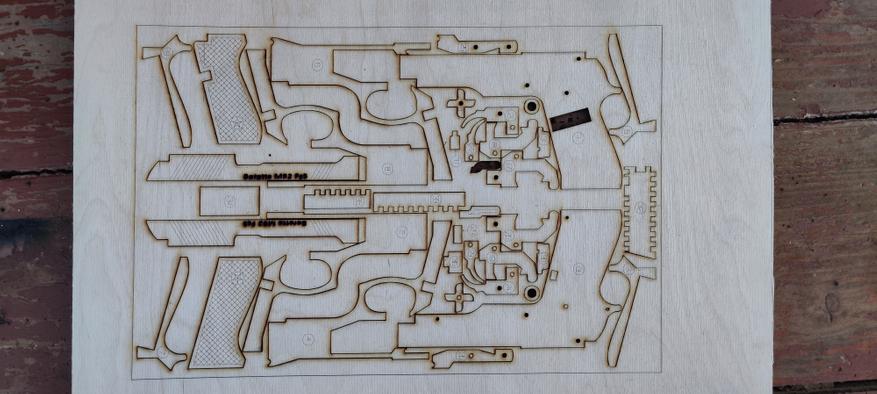

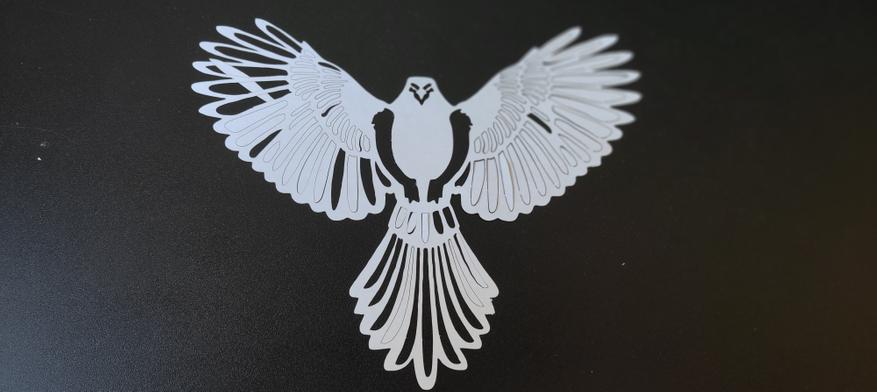

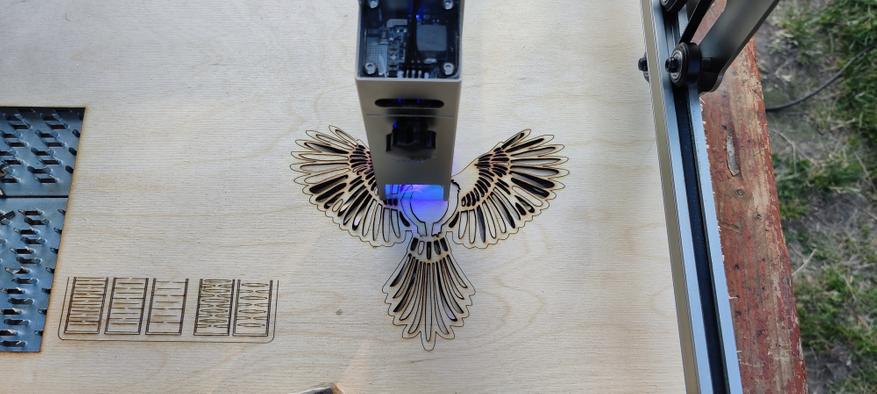

В ходе тестирования было вырезано несколько заготовок из фанеры толщиной 3 мм. Из мобильного приложения была осуществлена передача фотографии для гравировки и т.д. С результатами я предлагаю вам ознакомиться на фото ниже.

На сайте компании я нашел электронный вариант инструкции по эксплуатации, а также два файла в формате PDF, которые содержат в себе очень важную информацию для новичков. В них можно найти параметры гравировки для различных типов материалов. Например, в них указано, что, если мы хотим вырезать заготовку из фанеры толщиной 10 мм, мы должны установить мощность на 80%, скорость движения головки на уровне 700 мм/мин, а количество проходов – 10. В файле можно найти информацию практически о всех материалах, которые можно обрабатывать при помощи лазерного гравера.

Безусловно при работе с каждым конкретным материалом и при выполнении каждой конкретной задачи наиболее оптимальные значения могут отличаться от рекомендованных в данных файлах, но, у нас есть от чего отталкиваться, а это очень важно. Более конкретные значения мы получаем эмпирическим путем.

Бывали такие моменты, когда даже фанеру 3-ку не получалось прожечь насквозь при 9 проходах, правда скорость в данном случае была 1000, а мощность установлена на 70%, В общем, как я и говорил ранее, нужно эксперементировать.

Здесь я еще хочу остановиться на одном моменте. Мною было предпринято несколько попыток нанести гравировку на плоский стеклянный флакон от туалетной воды, к сожалению результат был нулевой. Если у кого-то есть опыт подобной работы, прошу поделиться им в комментариях.

В целом у меня на этом все. Давайте будем подводить итоги.

Узнать актуальную стоимость можно по ссылке.

Достоинства

  • Простота в сборке и наладке;
  • Качество исполнения;
  • Кнопка аварийной остановки;
  • 3.5” сенсорный дисплей;
  • Поддержка USB, microSD, Wi-Fi;
  • Возможность автономной работы;
  • Рабочая зона 410 х 400 мм;
  • Возможность увеличения рабочей зоны до размера 410 х 850 мм;

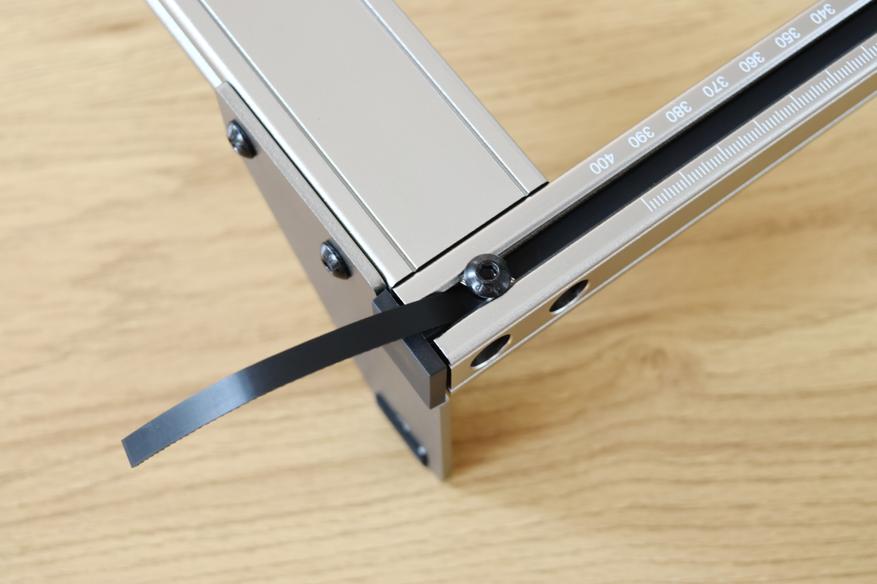

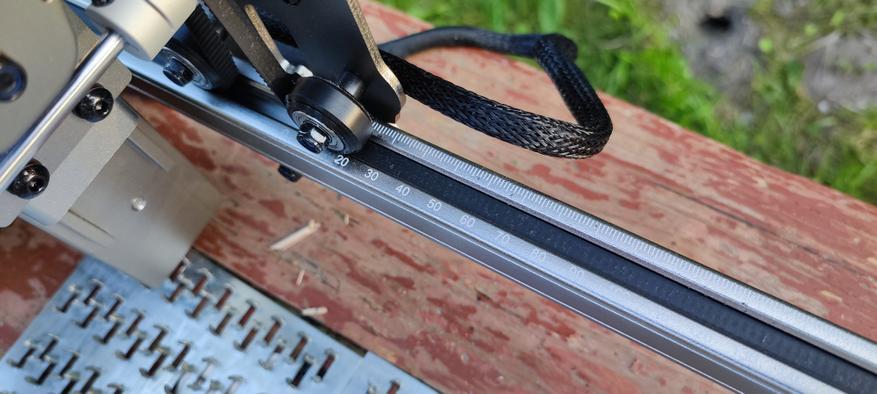

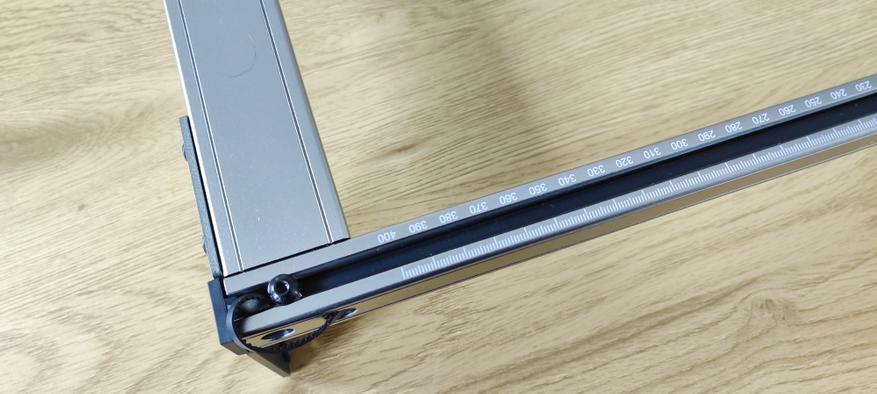

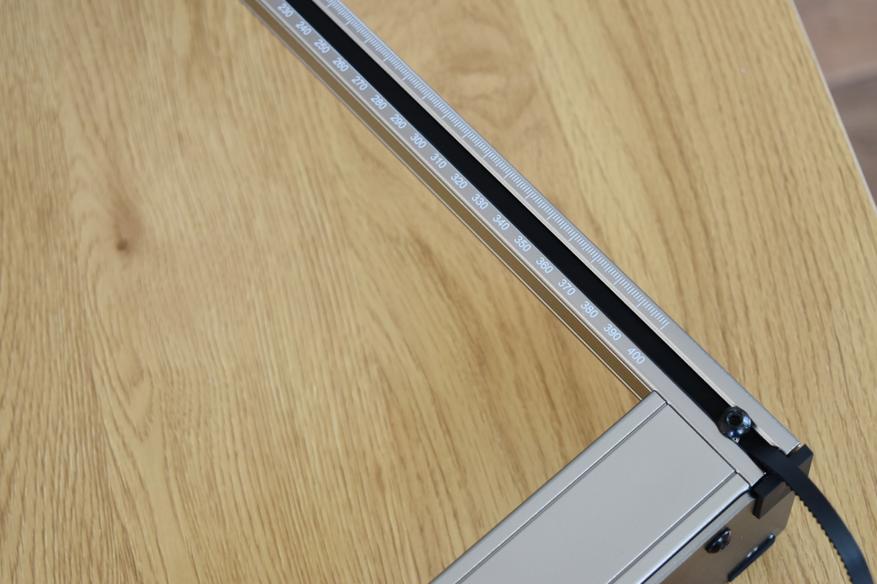

  • Линейки на осях X и Y, облегчающие размещение заготовки;
  • Мощность 50 Вт;
  • Панорамный фильтр;
  • Технология двойной лазерной точечной компрессии;
  • Возможность обработки бумаги, кожи, дерева, пластика и т.д.;
  • Совместимость с устройствами под управлением Windows и MAC;
  • Формат файла гравировки поддерживает NC, BMP, JPG, PNG, DXF и т. д.

Недостатки

  • Отсутствие фирменного ПО, необходимость использования платного ПО.

Заключение

Что хочется сказать о Atomstack S10 Pro? Лично мне данная модель очень понравилась. Простота в сборке и настройке, относительно высока мощность и точность, широкие возможности подключения и поддержка большинства форматов делают данное устройство универсальным. Я не думаю, что Atomstack S10 Pro ориентирован на коммерческое использование, а вот для домашних мастеров его мощностных характеристик будет вполне достаточно. Возможность вырезать объекты из заготовки толщиной до 20 мм заслуживает уважения. Хочу обратить внимание, что работа гравера – это продолжительный процесс, и выполнение той либо иной задачи может занять от нескольких минут до нескольких часов. К этому нужно быть готовым. В общем, Atomstack S10 Pro заслуживает внимания.
